HASZNÁLATI ÚTMUTATÓ S 138C HUSQVARNA

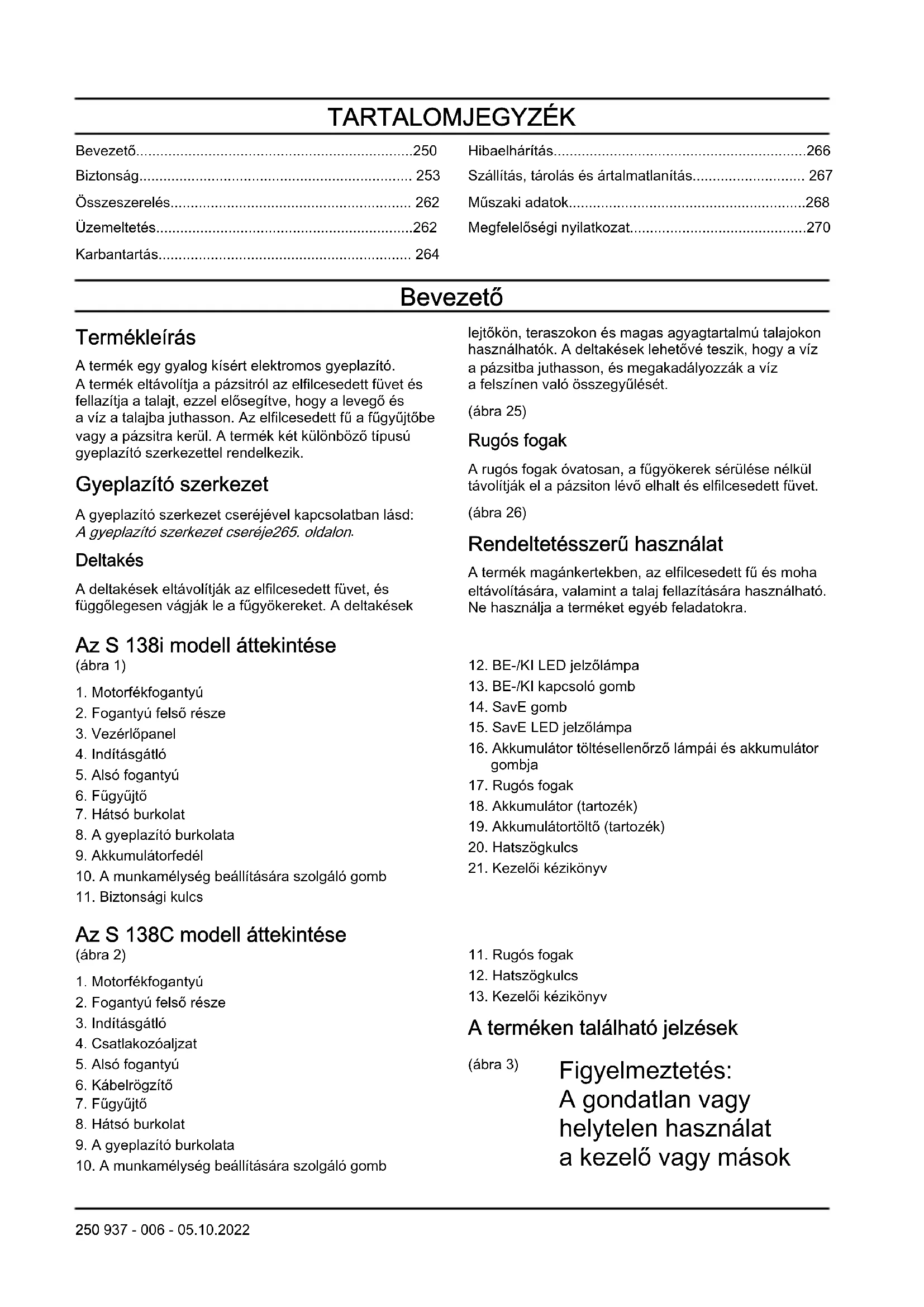

• Bevezető p. 250
• Biztonság p. 253
• Összeszerelés p. 262
• Üzemeltetés p. 262
• Karbantartás p. 264
• Hibaelhárítás p. 266
• Szállítás, tárolás és ártalmatlanítás p. 267
• Műszaki adatok p. 268
• Megfelelőségi nyilatkozat Bevezető Termékleírás A termék egy gyalog kísért elektromos gyeplazító. A termék eltávolítja a pázsitról az elfilcesedett füvet és fellazítja a talajt, ezzel elősegítve, hogy a levegő és a víz a talajba juthasson. Az elfilcesedett fű a fűgyűjtőbe vagy a pázsitra kerül. A termék két különböző típusú gyeplazító szerkezettel rendelkezik. Gyeplazító szerkezet A gyeplazító szerkezet cseréjével kapcsolatban lásd: A gyeplazító szerkezet cseréje265. oldalon p. 270

Deltakés A deltakések eltávolítják az elfilcesedett füvet, és függőlegesen vágják le a fűgyökereket. A deltakések lejtőkön, teraszokon és magas agyagtartalmú talajokon használhatók. A deltakések lehetővé teszik, hogy a víz a pázsitba juthasson, és megakadályozzák a víz a felszínen való összegyűlését. (ábra 25) Rugós fogak A rugós fogak óvatosan, a fűgyökerek sérülése nélkül távolítják el a pázsiton lévő elhalt és elfilcesedett füvet. (ábra 26) Rendeltetésszerű használat A termék magánkertekben, az elfilcesedett fű és moha eltávolítására, valamint a talaj fellazítására használható. Ne használja a terméket egyéb feladatokra. Az S 138i modell áttekintése (ábra 1)

2. Fogantyú felső része

8. A gyeplazító burkolata

10. A munkamélység beállítására szolgáló gomb

11. Biztonsági kulcs

12. BE-/KI LED jelzőlámpa

13. BE-/KI kapcsoló gomb

15. SavE LED jelzőlámpa

16. Akkumulátor töltésellenőrző lámpái és akkumulátor

19. Akkumulátortöltő (tartozék)

21. Kezelői kézikönyv

Az S 138C modell áttekintése (ábra 2)

2. Fogantyú felső része

9. A gyeplazító burkolata

10. A munkamélység beállítására szolgáló gomb

13. Kezelői kézikönyv

A terméken található jelzések (ábra 3) Figyelmeztetés: A gondatlan vagy helytelen használat a kezelő vagy mások 250 937 - 006 - 05.10.2022sérülését vagy halálát okozhatja. (ábra 4) Olvassa el a használati utasítást, és a termék használatba vétele előtt győződjön meg róla, hogy megértette a benne foglaltakat. (ábra 5) Legyen óvatos a kivetett és visszapattanó tárgyakkal. (ábra 6) A személyeket és állatokat tartsa biztonságos távolságban a munkaterülettől. (ábra 7) Figyelmeztetés: Tartsa távol kezét és lábát a forgó késektől. (ábra 8) Karbantartás előtt vegye ki a biztonsági kulcsot (S 138i modell). (ábra 9) Karbantartás előtt húzza ki a termék tápkábelét a csatlakozóaljzatból (S 138C modell). (ábra 10) Elektromos áramütés veszélye (S 138C modell). (ábra 11) Óvja az esőtől (S 138i modell). (ábra 12) Figyelmeztetés: A terméket ne működtesse a tápkábelen áthaladva, mert ez áramütést, illetve a termék károsodását okozhatja (S 138C modell). (ábra 13) A termék fröccsenő víz elleni védett. (ábra 14) Ez a termék megfelel a vonatkozó EAC- irányelveknek. (ábra 15) Ez a termék megfelel a vonatkozó EK irányelveknek. (ábra 16) A termék megfelel a vonatkozó egyesült királyságbeli irányelveknek. (ábra 17) Ez a termék megfelel a vonatkozó UkrSEPRO előírásoknak. (ábra 18) Az EU és az Egyesült Királyság irányelveinek és jogszabályainak, és New South Wales „Környezetben történő munkavégzés szabályozása (zajszabályozás), 2017” irányelvének megfelelő

937 - 006 - 05.10.2022 251környezeti

zajkibocsátási címke. A termék garantált hangteljesítményszintjér e vonatkozó adatok megtalálhatók az alábbi részen: Műszaki adatok268. oldalon

a címkén. (ábra 19) Kettős szigetelés (S 138C modell). (ábra 23) A termék újra- hasznosítását elektromos és elektronikus be- rendezések új- rahasznosításá- ra szolgáló pon- ton kell elvé- gezni. (Kizáró- lag Európára vonatkozik) (ábra 24) Indítási eljárás a(z) S 138i mo- dell esetén: nyomja meg a BE-/KI kap- csoló gombot, lazítsa meg az indításgátlót, nyomja lefelé a motorfékfo- gantyút. (ábra 20) Indítási eljárás a(z) S 138C modell esetében: lazítsa meg az indításgátlót, nyomja lefelé a motorfékfogantyút. (ábra 21) A leállításhoz engedje el a motorfékfogantyút. (ábra 22) Beolvasható kód. Megjegyzés: A terméken szereplő többi jel/címke egyes piacok specifikus vizsgáztatási követelményeire vonatkozik. Termékszavatosság A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

• a termék javítását helytelenül végezték;

• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;

• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;

• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte.

Biztonsági meghatározások A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet. FIGYELMEZTETÉS: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye. VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye. Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról. Általános biztonsági utasítások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

Ez a termék veszélyes, ha helytelenül használja, vagy ha nem vigyáz. A biztonsági utasítások be nem tartása sérüléssel vagy halállal járhat.

A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

Mindig megfontoltan és előrelátóan cselekedjen. Ha nem biztos benne, hogyan kell a terméket speciális helyzetben üzemeltetni, akkor hagyja abba a tevékenységet, és beszéljen a Husqvarna

937 - 006 - 05.10.2022

253kereskedőjével a folytatás előtt.

Ne feledje, hogy a kezelő felelős a másokat és a mások tulajdonát érő balesetekért is.

Tartsa tisztán a terméket. Ügyeljen arra, hogy a jelek és címkék jól olvashatóak legyenek.

Soha ne engedje, hogy gyermekek vagy a kezelési utasításokat nem ismerő személyek használják a készüléket. A helyi rendelkezések adott esetben kezelési korhatárt szabhatnak meg

Csökkent fizikai vagy szellemi képességekkel rendelkező személy csak felügyelet mellett használhatja a terméket. Egy felelős felnőttnek mindig jelen kell lennie.

Ne használja a terméket, ha fáradt, beteg, illetve alkohol, drog vagy gyógyszer hatása alatt áll. Ez negatív hatással van a látására, az éberségére, a koordinációjára és az ítélőképességére.

Ne használja a terméket, ha hibás.

Ne változtassa meg a terméket, vagy ne használja, ha feltehetőleg valaki más változtatásokat hajtott végre rajta. A munkaterület biztonsága FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

A termék használata előtt távolítsa el a különböző tárgyakat, például ágakat, gallyakat és köveket a munkaterületről.

A gyeplazító szerkezetnek ütköző tárgyak elrepülve személyek vagy tárgyak sérülését okozhatják. A közelben állókat és az állatokat tartsa biztonságos távolságban a terméktől.

Ne használja a terméket rossz időben, például ködben, esőben, erős szélben, nagy hidegben, villámlás veszélyes esetén. A termék rossz időjárási körülmények között vagy nyirkos, nedves helyeken történő használata fárasztó. A rossz időjárás veszélyes körülményeket, például csúszós felületeket okozhat.

Ügyeljen az olyan személyekre, tárgyakra és helyzetekre, amelyek

937 - 006 - 05.10.2022akadályozzák a termék

biztonságos üzemeltetését.

Ügyeljen az olyan akadályokra, mint a gyökerek, kövek, gallyak, gödrök és árkok. A magas fű akadályokat rejthet.

A termék lejtőn való működtetése veszélyes lehet. Ne használja a terméket 15 foknál meredekebb lejtőn.

Az emelkedőknél/lejtőknél mindig oldalirányban működtesse a terméket. Ne haladjon felfelé vagy lefelé.

Legyen körültekintő, ha olyan sarkok és tárgyak közelébe ér, amelyek gátolják a tiszta kilátást. Munkabiztonság FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

A terméket csak füves gyepen lévő elfilcesedett fű és moha eltávolítására használja. A termék más feladatokra történő használata nem megengedett.

Használjon személyi védőfelszerelést. Lásd: Személyi védőfelszerelés256. oldalon

Ne működtesse a terméket esős vagy nedves körülmények között. A termékbe jutó víz növeli az áramütés kockázatát.

Csak abban az esetben működtesse a terméket, ha a gyeplazító szerkezet és a burkolatok megfelelően fel vannak szerelve. A nem megfelelően rögzített gyeplazító szerkezet meglazulhat, és személyi sérülést okozhat.

Ügyeljen arra, hogy a gyeplazító szerkezet ne ütközzön kövekbe, gyökerekbe és hasonló tárgyakba. Ez kárt tehet a gyeplazító szerkezetben, és meghajlíthatja a motor tengelyét. A meghajlott tengely erős rezgést okoz, amely a gyeplazító szerkezet meglazulásának fokozott kockázatát hordozza magában.

Ha a gyeplazító szerkezet beleütközik egy tárgyba vagy rezegni kezd, azonnal állítsa le a terméket. Állítsa le a motort, fordítsa a biztonsági kulcsot „0” állásba, és vegye ki az akkumulátort (S 138i modell) vagy húzza ki a tápkábelt (S 138C modell). Ellenőrizze, hogy a termék

937 - 006 - 05.10.2022

255sérülésmentes-e. Javítsa meg a sérüléseket, vagy végeztesse el a szakszervizzel a javításokat.

Amikor a motor működésben van, soha ne rögzítse tartósan a motorfékfogantyút a fogantyúhoz.

Helyezze a terméket stabil, vízszintes felületre, és kapcsolja be. Gondoskodjon arról, hogy a gyeplazító szerkezet ne ütközzön se a talajba, se egyéb tárgyakba.

Mindig maradjon a termék mögött, amikor működteti.

A termék üzemeltetése során minden kerék legyen a talajon, és tartsa két kézzel a fogantyút. Tartsa távol a kezét és a lábát a forgó gyeplazító szerkezettől.

Ne döntse meg a terméket, ha a motor jár.

Legyen óvatos, amikor hátrafelé húzza a terméket.

Soha ne emelje fel a terméket, ha a motor jár. Ha fel kell emelnie a terméket, előbb állítsa le a motort, fordítsa a biztonsági kulcsot „0” állásba, és vegye ki az akkumulátort (S 138i modell) vagy húzza ki a tápkábelt (S 138C modell).

Ne sétáljon hátrafelé a termék működtetése során.

Állítsa le a motort, ha olyan területeken halad át, ahol nincs fű, például kavicsos, kövezett és aszfaltozott járdákon.

Ne fusson a termékkel, ha a motor jár. Mindig sétáljon a termék működtetése során.

A munkamélység módosítása előtt állítsa le a motort. Soha ne végezzen beállításokat, amikor a motor jár.

Soha ne hagyja a terméket felügyelet nélkül járó motor esetén. Állítsa le a motort és győződjön meg arról, hogy a gyeplazító szerkezet nem forog. Biztonsági utasítások az üzemeltetéshez Személyi védőfelszerelés Amikor a terméket használja, viseljen mindig jóváhagyott személyi védőfelszerelést. A személyi védőfelszerelés nem küszöböli ki a sérülések kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásához kérje a kereskedő segítségét. Mindig viselje a következőket:

Fülvédőt, hogy minimalizálja a halláskárosodás kockázatát.

Stabil, nem csúszós csizmát vagy cipőt. Ne viseljen szandált, illetve ne legyen mezítláb.

Erős anyagból készült hosszúnadrágot. Ne viseljen rövidnadrágot. Ha szükséges, viseljen kesztyűt, pl. a gyeplazító szerkezet felszerelése, vizsgálata és tisztítása során. FIGYELMEZTETÉS: Használjon jóváhagyott fülvédőt. Hosszú távon a tartós zajártalom maradandó halláskárosodást okozhat. Biztonsági eszközök a terméken FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

Ne használjon olyan terméket, amelynek hibásak a biztonsági eszközei.

Rendszeresen ellenőrizze a biztonsági eszközöket. A biztonsági eszközök meghibásodása esetén vegye fel a kapcsolatot a(z) Husqvarna szervizműhellyel. A burkolatok ellenőrzése A gyeplazító burkolata csökkenti a termék rezgését és a gyeplazító szerkezet okozta sérülések kockázatát.

• Vizsgálja meg a gyeplazító oldalsó burkolatát, hogy nincs-e rajta sérülés, például repedés.

• Vizsgálja meg a hátsó burkolatot, hogy nincs-e rajta sérülés, például repedés. Motorfékfogantyú A motorfékfogantyú a motor leállítására szolgál. Ha elengedi a motorfékfogantyút, a motor leáll. A motorfék ellenőrzéséhez indítsa el a motort, majd engedje el a motorfékfogantyút. Ha a motor 3 másodpercen belül nem áll le, állíttassa be egy hivatalos Husqvarna szakszervizben a motorféket. (ábra 27) Biztonsági kulcs A biztonsági kulcs az akkumulátorfedél alatt található.

937 - 006 - 05.10.2022

257A biztonsági kulcs a motort működtető akkumulátor csatlakoztatására szolgál.

A biztonsági kulcs ellenőrzéséhez indítsa be, majd állítsa le a motort.

Ha a biztonsági kulcs megfelelően működik, a motor csak a kulcs „1” állásba fordításakor indul el. (ábra 28) Az indításgátló ellenőrzése Bizonyosodjon meg arról, hogy az indításgátló megakadályozza a motor elindulását.

1. Nyomja a motorfékfogantyút

a fogantyú irányába. Az indításgátló megakadályozza a mozgást.

indításgátlót. (ábra 29)

3. Engedje ki az indításgátlót,

és győződjön meg arról, hogy az visszatér alaphelyzetbe. A tápkábeltartó használata (S 138C modell) A tápkábeltartó csökkenti a csatlakozóaljzat és a tápkábel feszülését. A tápkábeltartó csökkenti továbbá az elesés kockázatát is.

1. Képezzen kis hurkot

a tápkábeltartóban lévő nyílásba.

3. Helyezze a hurkot a horogra.

4. A tápkábel meghúzásával

feszítse meg a hurkot a horgon. (ábra 30) Az akkumulátorral kapcsolatos biztonsági előírások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

A Husqvarna tölthető akkumulátorokat csak a kompatibilis Husqvarna termékek tápellátására használja. Ne használja az akkumulátort más eszközök áramforrásaként, mivel ez balesetveszélyes.

Ne használjon nem újratölthető akkumulátorokat.

Elektromos áramütés veszélye. Ne csatlakoztassa az akkumulátorsarukat kulcsokhoz, érmékhez, csavarokhoz vagy egyéb fémhez. Ez az akkumulátor rövidzárlatát okozhatja.

Ne tegyen tárgyakat az akkumulátor szellőzőnyílásaiba.

Tartsa távol az akkumulátort a közvetlen napsütéstől, hőtől és nyílt lángtól. Az akkumulátor felrobbanhat, és súlyos égési, illetve vegyi égési sérüléseket okozhat.

Tartsa az akkumulátort esős, nedves környezettől távol.

Tartsa az akkumulátort mikrohullámoktól és magas nyomástól távol.

Soha ne próbálkozzon az akkumulátor szétszerelésével vagy széttörésével.

Ha az akkumulátor szivárog, ne hagyja, hogy a folyadék bőrre vagy szembe kerüljön. Ha a folyadékhoz ért, nagy mennyiségű vízzel tisztítsa meg az adott testfelületet, és forduljon orvoshoz.

Az akkumulátort -10 °C és 40 °C közötti hőmérsékleten használja.

Soha ne tisztítsa vízzel az akkumulátort vagy az akkumulátortöltőt. Lásd: Az akkumulátor és az akkumulátortöltő tisztítása265. oldalon

Ne használjon meghibásodott vagy sérült akkumulátort.

A tárolás során tartsa az akkumulátorokat távol a fém tárgyaktól, például szegektől, érméktől, ékszerektől. Az akkumulátortöltő készülék biztonsága FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

A QC akkumulátortöltőket csak a Husqvarna csereakkumulátorok töltésére használja.

Áramütés vagy rövidzárlat veszélye. Ne tegyen tárgyakat a töltő szellőzőnyílásaiba. Ne próbálkozzon az akkumulátortöltő szétszerelésével. Ne érintsen a töltő csatlakozóihoz fémtárgyat. Használjon jóváhagyott hálózati aljzatot.

A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék

937 - 006 - 05.10.2022

259alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

Rendszeresen ellenőrizze, hogy az akkumulátortöltő tápkábele nem sérült-e, és hogy nincs rajta repedés.

Ne emelje fel az akkumulátortöltőt a tápkábelnél fogva. Az akkumulátortöltő fali aljzatból történő kihúzásához a dugaszt húzza. Ne a hálózati tápkábelt húzza.

Tartsa távol a hálózati tápkábelt és a hosszabbítókábelt a víztől, az olajtól és az éles élektől. Ügyeljen rá, hogy a kábel ne csípődjön be ajtóba, korlátba vagy hasonló tárgyba. Ilyen esetben a töltő feszültség alá kerülhet.

Soha ne tisztítsa vízzel az akkumulátortöltőt.

Az akkumulátortöltőt 8 éven felüli gyermekek, illetve csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkező, vagy az akkumulátortöltő működtetésében járatlan személyek is használhatják, amennyiben ezt felügyelet mellett teszik, illetve ismerik a készülék biztonságos működtetésének módját és az azzal járó veszélyeket. Gyermekek nem játszhatnak az akkumulátortöltővel. Gyermekek csak felügyelet mellett végezhetnek tisztítást és karbantartást.

Ne töltsön nem újratölthető akkumulátorokat a töltővel.

Ne használja az akkumulátortöltőt gyúlékony anyagok vagy olyan anyagok közelében, amelyek korróziót okozhatnak. Ne takarja le a töltőkészüléket. Amennyiben a töltő füstölni vagy égni kezdene, húzza ki a dugóját.

Ne használjon meghibásodott vagy sérült akkumulátortöltőt.

Az akkumulátort csak jó szellőzésű helyiségben, napfénytől távol töltse. Ne töltse az akkumulátort nedves körülmények között. A tápkábel biztonságos használata A(z) S 138C modell esetében.

Legfeljebb 30 mA kikapcsolóáramra beszabályozott maradékáram- korlátozó készülék (R.C.D.) alkalmazása javasolt. 100%-os biztonság még maradékáram-korlátozó

937 - 006 - 05.10.2022készülék használata esetén

sem garantálható, ezért mindenkor be kell tartani a biztonságos munkaeljárásokat. Minden használat előtt ellenőrizze a maradékáram-korlátozó készüléket.

Ha a tápkábel szakadt vagy a szigetelése sérült, azonnal válassza le a készüléket az elektromos hálózatról.

Ne érintse meg a szakadt vagy sérült tápkábelt, amíg ki nem húzta a készülék csatlakozóját az aljzatból.

Ne próbálja megjavítani a szakadt vagy sérült kábelt. Szereljen be új tápkábelt. Biztonsági utasítások a karbantartáshoz FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

Az S 138i modell esetében: A véletlen beindítás elkerülése érdekében karbantartáskor fordítsa a biztonsági kulcsot „0” állásba, és távolítsa el az akkumulátort. A karbantartás megkezdése előtt várjon legalább 5 másodpercet.

Az S 138C modell esetében: A véletlen beindítás elkerülése érdekében a karbantartás során húzza ki a tápkábelt.

A termék élettartamának növelése és a balesetveszély elkerülése érdekében végezze el szakszerűen a karbantartási műveleteket. Bízza hivatalos szervizműhelyre a professzionális javítást. Bővebb információért forduljon a legközelebbi szakszervizhez.

Csak a felhasználói kézikönyvben megadott karbantartást végezze el. Komolyabb beavatkozásokat csak hivatalos szakszerviz végezhet.

A gyeplazító szerkezet használata során viseljen strapabíró védőkesztyűt. A gyeplazító szerkezet nagyon éles, könnyen megvághatja magát.

A legjobb és legbiztonságosabb teljesítmény érdekében tartsa a gyeplazító szerkezet késeit élesen és tisztán.

Rendszeresen ellenőriztesse a gépet a szakszervizzel, és végeztesse el a szükséges beállításokat és javításokat.

937 - 006 - 05.10.2022

261• A sérült, kopott vagy törött alkatrészt cserélje ki.

Kövesse a tartozékcserére vonatkozó utasításokat. Kizárólag a gyártótól származó tartozékokat használja.

Ha nincs használatban, tartsa a terméket, az akkumulátort és az akkumulátortöltőt elkülönítve egy száraz, beltéri és zárt területen. Gondoskodjon róla, hogy gyermekek és felhatalmazással nem bíró személyek ne férhessenek hozzá a termékhez, az akkumulátorhoz és az akkumulátortöltőhöz. Összeszerelés Bevezető FIGYELMEZTETÉS: A termék összeszerelése előtt olvassa el a biztonságra vonatkozó fejezetet. FIGYELMEZTETÉS: Az S 138i modell esetében: A véletlen beindítás elkerülése érdekében az összeszereléskor fordítsa a biztonsági kulcsot „0” állásba, vegye ki az akkumulátort, és várjon legalább 5 másodpercet. Az S 138C modell esetében: A véletlen beindítás elkerülése érdekében az összeszerelés során húzza ki a tápkábelt. A fogantyú összeszerelése

1. Lazítsa meg az alsó csavarokat.

2. A gombokat a termék bal és jobb oldalán is

csúsztassa a hornyok alsó végébe. (ábra 31)

3. Állítsa a fogantyú magasságát a két lehetséges

4. A gombokat ütközésig csúsztassa a fogantyú

irányába, amíg egy kattanó hangot nem hall. (ábra 32)

5. Teljesen húzza meg a gombokat.

A fűgyűjtő doboz felszerelése

1. Rögzítse a fűgyűjtő keretét a fűzsákban úgy, hogy

a fűzsák merev része alul legyen. A keret fogantyúja a fűzsák tetején legyen. (ábra 33)

2. Illessze a fűgyűjtő keret alsó részét a fűgyűjtő alján

3. A kapcsokkal rögzítse a fűzsákot a fűgyűjtő

keretéhez. (ábra 34)

4. Emelje fel a hátsó burkolatot.

5. Állítsa a fűgyűjtőt a megfelelő pozícióba. (ábra 35)

6. Csatlakoztassa a fűgyűjtőt a vázszekrény felső

széléhez. A szivárgás elkerülése érdekében győződjön meg arról, hogy a hátsó burkolat szorosan illeszkedik-e a fűgyűjtőhöz. (ábra 36) Üzemeltetés Bevezető FIGYELMEZTETÉS: A termék működtetése előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. Husqvarna Connect A Husqvarna Connect egy ingyenes mobilalkalmazás. A Husqvarna Connect alkalmazás kibővített funkciókat biztosít Husqvarna termékéhez:

• Bővebb termékinformációk.

• Információk és segítség a termékalkatrészekkel és a szervizeléssel kapcsolatban. A Husqvarna Connect használatának megkezdése

2. Regisztráljon egy fiókot a Husqvarna Connect

3. A termék csatlakoztatásához és regisztrálásához

kövesse a Husqvarna Connect alkalmazásban megjelenő utasításokat. 262 937 - 006 - 05.10.2022A munkamélység beállítása FIGYELMEZTETÉS: A termék működtetése közben ne módosítsa a munkamélységet.

1. A munkamélység növeléséhez nyomja le és fordítsa

a munkamélység beállítására szolgáló gombot az óramutató járásával ellentétes irányba.

2. A munkamélység csökkentéséhez nyomja le és

fordítsa a munkamélység beállítására szolgáló gombot az óramutató járásával megegyező irányba. (ábra 37) Akkumulátor FIGYELMEZTETÉS: Az akkumulátor használata előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. Olvassa el figyelmesen az akkumulátorhoz és az akkumulátortöltőhöz mellékelt használati útmutatót is. Akkumulátorállapot A kijelző jelzi az akkumulátor töltöttségét, valamint azt, hogy van-e valami probléma az akkumulátorral. Az akkumulátortöltöttség jelzése 5 másodpercig látható a termék kikapcsolása, illetve az akkumulátorjelző gomb megnyomása után. Hiba esetén az akkumulátor figyelmeztető lámpája világít. Lásd: Akkumulátor266. oldalon

(ábra 38) LED lámpák Akkumulátorállapot Minden LED világít Teljes töltöttség (75– 100%) Az 1., 2. és 3. LED világít Az akkumulátor töltöttsé- ge 50–75%-os Az 1. és 2. LED világít Az akkumulátor töltöttsé- ge 25–50%-os Az 1. LED világít Az akkumulátor töltöttsé- ge 0–25%-os Az 1. LED villog. Az akkumulátor lemerült. Töltse fel az akkumulátort. Az akkumulátor töltése Az első használat előtt töltse fel az akkumulátort. Az akkumulátor gyárilag csak 30%-ra van feltöltve. Megjegyzés: Az akkumulátortöltőt a típustáblán szereplő feszültségű és frekvenciájú áramforráshoz kell csatlakoztatni. Ha az akkumulátor hőmérséklete 50 °C felett van, a töltés nem indul el. Az akkumulátortöltő csökkenti az akkumulátor hőmérsékletét, mielőtt megkezdené annak töltését.

1. Csatlakoztassa az akkumulátortöltőhöz való

tápkábel egyik végét az akkumulátortöltő aljzatához.

2. Csatlakoztassa az akkumulátortöltőhöz való

tápkábel másik végét egy földelt hálózati aljzathoz. Egyszer zölden felvillan a töltő LED-je. (ábra 39)

3. Helyezze az akkumulátort a töltőbe. Az akkumulátor

és a töltő közötti helyes érintkezésről a töltőn lévő zöld lámpa világítása tanúskodik. (ábra 40)

4. Ha az akkumulátoron az összes LED világít, az

akkumulátor teljesen fel van töltve. Az akkumulátort legfeljebb 24 óráig töltse.

5. Az akkumulátortöltő fali aljzatból történő

kihúzásához a dugaszt húzza, ne a tápkábelt.

6. Vegye ki az akkumulátort a töltőből.

Akkumulátortöltési állapot A Husqvarna lítiumion-akkumulátorok bármilyen töltöttségi szintnél tölthetők vagy használhatók. Ez nem árt az akkumulátornak. A teljesen feltöltött akkumulátor a töltőkészülékben hagyva sem veszít a töltöttségéből. LED-es kijelző Töltési állapot Az 1. LED villog. 0%–25% Az 1. LED világít, a 2. LED villog 25%–50% Az 1. és 2. LED világít, a 3. LED villog. 50%–75% Az 1., 2. és 3. LED világít, a 4. LED villog. 75%–100% Az 1., 2., 3. és 4. LED vi- lágít Teljesen feltöltve Az S 138i működtetése A termék elindítása

1. Helyezzen egy feltöltött akkumulátort

az akkumulátorfedél alatti 1. számú akkumulátorrekeszbe. Hosszabb használati idő esetén tegyen egy második feltöltött akkumulátort a 2. számú akkumulátorrekeszbe.

2. Állítsa a biztonsági kulcsot „1” állásba. (ábra 41)

3. Maradjon a termék mögött.

4. Nyomja meg a vezérlőpanel BE-/KI kapcsoló

gombját (A), ekkor a zöld LED (B) felgyullad. (ábra 42)

5. Oldja ki az indításgátlót. (ábra 43)

6. Nyomja a motorfékfogantyút a fogantyú irányába.

263A SavE funkció használata A termék akkumulátorkímélő funkcióval (SavE) rendelkezik, amely hosszabb üzemidőt biztosít.

1. A funkció elindításához nyomja meg a SavE gombot

(A). A zöld LED felgyullad. (ábra 45)

2. A funkció leállításához nyomja meg ismét a SavE

gombot. A zöld LED (B) kialszik. A termék leállítása A termék automatikusan leáll, ha 10 percig nem használja. Mindig állítsa a biztonsági kulcsot „0” állásba, ha a terméket felügyelet nélkül hagyja.

1. A motor leállításához engedje fel

a motorfékfogantyút. (ábra 46)

2. Nyomja meg a vezérlőpanel BE-/KI kapcsoló

gombját (A), ekkor a zöld LED (B) kialszik. (ábra 42)

3. Nyissa fel az akkumulátorfedelet, és fordítsa

a biztonsági kulcsot „0” állásba. (ábra 47)

4. Az akkumulátor eltávolításához nyomja meg

egyszerre a két kioldógombot, és húzza ki az akkumulátort. (ábra 48)

5. Töltse fel a gyenge töltöttségű akkumulátort. További

tudnivalókat lásd: Az akkumulátor töltése263. oldalon

Az S 138C működtetése A termék elindítása

1. Csatlakoztassa a tápkábelt a fogantyú alatti aljzatba.

2. Helyezze a tápkábelt a tápkábeltartóba. Lásd az

A tápkábeltartó használata (S 138C modell)258. oldalon fejezetet. (ábra 30)

3. Maradjon a termék mögött.

4. Oldja ki az indításgátlót. (ábra 50)

5. Nyomja a motorfékfogantyút a fogantyú irányába.

(ábra 51) A termék leállítása

1. A motor leállításához engedje fel

a motorfékfogantyút. (ábra 52)

2. Húzza ki a tápkábelt a hálózati aljzatból, majd

a termékből. (ábra 53) VIGYÁZAT: Egyenesen húzza ki a dugaszt. Ne a hálózati tápkábelt húzza. Karbantartás Bevezető FIGYELMEZTETÉS: Karbantartás előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. A gépen végzett minden szerviz- és javítási munkálat szakképzettséget igényel. Garantáljuk a professzionális javítások és szervizelés lehetőségét. Ha viszonteladója nem szervizműhely, forduljon hozzájuk a legközelebbi szervizműhellyel kapcsolatban. Karbantartási terv A karbantartási intervallumok meghatározásakor a termék napi használatát feltételeztük. Az intervallum változik, ha a terméket nem napi rendszerességgel használja. A * szimbólummal jelölt karbantartási műveletekkel kapcsolatban lásd: Biztonsági eszközök a terméken257. oldalon

S 138i és S 138C Minden használat során Havonta Évsza- konként Végezzen általános ellenőrzést. X Tisztítsa meg a terméket. X Ellenőrizze a gyeplazító szerkezetet. X Ellenőrizze, hogy a termék biztonsági eszközei nem hibásak-e. * X Ellenőrizze a burkolatokat. * X Ellenőrizze a motorfékfogantyút. * X Ellenőrizze az indításgátlót. * X 264 937 - 006 - 05.10.2022Csak az S 138i esetén Minden használat során Havonta Évsza- konként Győződjön meg a BE-/KI kapcsoló gomb megfelelő, hibátlan működéséről. X Ellenőrizze, nem sérült-e az akkumulátor. X Ellenőrizze az akkumulátor töltöttségét. X Ellenőrizze, működnek-e az akkumulátor kioldógombjai, és megfelelően rögzül-e az akkumulátor a termékben.

Ellenőrizze az akkumulátortöltő épségét; győződjön meg arról, hogy megfelelően működik-e.

Ellenőrizze az akkumulátor és a termék közötti csatlakozásokat. Ellenőrizze az akkumulátor és az akkumulátortöltő közötti csatlakozásokat is.

Általános ellenőrzés

• Ellenőrizze, hogy az anyák és csavarok meg vannak-e szorítva a terméken.

• Ellenőrizze, hogy a termék kábelei úgy helyezkednek-e el, hogy ne tudjanak megsérülni. A termék tisztítása

• A műanyag részeket tiszta, száraz törlőkendővel tisztítsa.

• A termék tisztításához ne használjon vizet. A víz az akkumulátorba vagy a motorba jutva azok rövidzárlatát vagy a termék károsodását okozhatja.

• Ne használjon nagynyomású mosót a termék tisztításához.

• Ne irányítsa a vízsugarat közvetlenül a motorra.

• Kefével távolítsa el a leveleket, a füvet és az egyéb szennyeződéseket. Az akkumulátor és az akkumulátortöltő tisztítása FIGYELMEZTETÉS: Soha ne tisztítsa vízzel az akkumulátort vagy az akkumulátortöltőt. FIGYELMEZTETÉS: Az akkumulátor tisztításához ne használjon vegyi anyagokat.

• Mielőtt az akkumulátort a töltőkészülékbe helyezné, győződjön meg róla, hogy az akkumulátor és az akkumulátortöltő tiszta és száraz-e.

• Az akkumulátorsaruk tisztítását sűrített levegővel vagy egy puha és száraz ruhával végezze.

• Az akkumulátor és a töltőkészülék felületének tisztítását puha és száraz ruhával végezze. A gyeplazító szerkezet ellenőrzése FIGYELMEZTETÉS: Az S 138i modellek esetében: A véletlen beindítás elkerülése érdekében fordítsa a biztonsági kulcsot „0” állásba, vegye ki az akkumulátort, és várjon legalább 5 másodpercet. Az S 138C modell esetében: A véletlen beindítás elkerülése érdekében húzza ki a tápkábelt. FIGYELMEZTETÉS: A gyeplazító szerkezet karbantartásakor viseljen védőkesztyűt. A gyeplazító szerkezet kései nagyon élesek, könnyen megvághatja magát.

• Ellenőrizze, hogy a gyeplazító szerkezeten nem találhatók-e sérülések vagy repedések. Mindig cserélje ki a sérült a gyeplazító szerkezetet. A gyeplazító szerkezet cseréje FIGYELMEZTETÉS: A gyeplazító szerkezet karbantartásakor viseljen védőkesztyűt. A gyeplazító szerkezet nagyon éles, könnyen megvághatja magát.

1. Fordítsa a terméket a jobb oldalára. (ábra 54)

2. Távolítsa el a két csavart (A) és a gyeplazító

burkolatát (B). Nyomja a gyeplazító szerkezetet (C) felfelé és kifelé, majd távolítsa el. (ábra 55)

3. Nyomja az új gyeplazító szerkezetet (C)

a mélyedésbe, majd lefelé a nyílásba. Rögzítse a gyeplazító burkolatát (B) és a két csavart (A). (ábra 56)

937 - 006 - 05.10.2022

265Hibaelhárítás Akkumulátor LED az akkumulátoron Ok Megoldás A zöld LED villog. Az akkumulátor feszültsége ala- csony. Töltse fel az akkumulátort. Lásd: Az akkumulátor töltése263. oldalon

Villog a hibajelző LED. Az akkumulátor töltöttségi szintje ala- csony. Töltse fel az akkumulátort. Lásd: Az akkumulátor töltése263. oldalon

A munkakörnyezet hőmérséklete túl magas vagy túl alacsony. Az akkumulátort -10 °C és 40 °C közötti hőmér- sékleten használja. Túlfeszültség. Győződjön meg róla, hogy a hálózati feszültség megegyezik-e a termék adattábláján szereplő fe- szültségértékkel. Vegye ki az akkumulátort a töltőből. Várjon 5 má- sodpercet, majd próbálja újra feltölteni az akkumu- látort. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy hivatalos szakszervizzel. A hibajelző LED világít. Túl nagy a cellák közötti különbség (1 V). Forduljon egy hivatalos szakszervizhez. Akkumulátortöltő LED az akkumulátor- töltőn Ok Megoldás Villog a hibajelző LED. A munkakörnyezet hőmérséklete túl magas vagy túl alacsony. Az akkumulátortöltőt 5 °C és 40 °C közötti hőmérsékle- ten használja. A hibajelző LED vi- lágít. Forduljon egy hivatalos szakszervizhez. Vezérlőpanel Az S 138i modell esetében 266 937 - 006 - 05.10.2022Hiba Hibakód (villaná- sok száma) Lehetséges hibák Lehetséges megoldás Villog a hibajelző LED 3 A motor túlterhelt. Csökkentse a munkamélységet. Lásd: A munkamélység beállítása263. oldalon

Ha a hibajelző LED továbbra is villog, a gyeplazító szerkezet elakadt. A vélet- len beindítás elkerülése érdekében for- dítsa a biztonsági kulcsot „0” állásba, vegye ki az akkumulátort, és várjon leg- alább 5 másodpercet. Ellenőrizze, hogy a gyeplazító szerkezet szabadon mozog- e. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy hivatalos szak- szervizzel. 5 A motor fordulatszáma túlsá- gosan lecsökken, majd a mo- tor leáll. 9 A motor vezérlése túl forró. Állítsa le a motort, és várjon, amíg lehűl. 7 Akkumulátorhiba, vagy nincs jel az akkumulátortól. Helyezze be megfelelően az akkumulá- tort, és ellenőrizze az akkumulátorcsatla- kozót. Ha az akkumulátoron lévő hibajel- ző LED villog, lásd: Akkumulátortöltési állapot263. oldalon

Az akkumulátor töltöttségi szintje alacsony. Töltse fel az akkumulátort. Lásd: Az ak- kumulátor töltése263. oldalon

A termék leáll 6 Az akkumulátor töltöttségi szintje alacsony. Töltse fel az akkumulátort. Lásd: Az ak- kumulátor töltése263. oldalon

0 Akkumulátorcsatlakozó hiba. Vizsgálja meg az akkumulátor csatlako- zóját. Egyéb hibák Egyéb hibák esetén fordítsa a biztonsági kulcsot „0” állásba, vegye ki az akkumulátort, és forduljon egy hivatalos szervizműhelyhez. Szállítás, tárolás és ártalmatlanítás Szállítás

• A mellékelt lítium-ion akkumulátorokra a veszélyes anyagokra vonatkozó jogszabályok követelményei érvényesek.

• Kereskedelmi szállításnál be kell tartani a csomagoláson és címkéken szereplő speciális előírásokat.

• Ügyeljen rá, hogy betartsa a veszélyes anyagokra vonatkozó jogszabályokat a termék szállításra való előkészítésekor. Az esetleges helyi jogszabályokat is be kell tartani.

• Szállításhoz mindig vegye ki az akkumulátort.

• Tegyen ragasztószalagot az akkumulátor csatlakozóira, és gondoskodjon róla, hogy az akkumulátor ne mozdulhasson el a szállítás során.

• Szállításkor rögzítse a terméket. Tárolás

• Tároláshoz mindig vegye ki az akkumulátort.

• A baleset megelőzése érdekében tároláskor az akkumulátor ne csatlakozzon a termékhez.

• Az akkumulátortöltőt zárt, száraz helyen tárolja.

• Az akkumulátort és az akkumulátortöltőt száraz helyen tárolja, ahol nem alakul ki nedvesség vagy fagy.

• A tárolás során csatlakoztassa le az akkumulátort az akkumulátortöltőtől.

• Ne tartsa az akkumulátort olyan helyen, ahol elektrosztatikus töltés lehet jelen. Ne tartsa az akkumulátort fém dobozban.

• Olyan helyen tárolja az akkumulátort, ahol a hőmérséklet mindig 5 és 25 °C közé esik, és védve van a napfénytől.

937 - 006 - 05.10.2022 267• Olyan helyen tárolja az akkumulátortöltőt, ahol

a hőmérséklet mindig 5 és 45 °C közé esik, és védve van a napfénytől.

• A hosszú ideig való tárolás előtt győződjön meg róla, hogy az akkumulátor legalább 30–50%-os töltöttségű.

• Tartsa a terméket, az akkumulátort és az akkumulátortöltőt gyermekektől és jogosulatlan személyektől elzárt területen.

• A hosszú ideig való tárolás előtt tisztítsa meg a terméket, és végezze el annak teljes karbantartását. Hulladékként való kezelés A terméken vagy a csomagolásán található szimbólum azt jelzi, hogy ezt a terméket nem szabad a háztartási hulladék közé helyezni. A megfelelő újrafeldolgozó pontra el kell juttatni az elektromos és elektronikus berendezések hasznosítása érdekében. A termék megfelelő kezelésének biztosításával segíthet kiküszöbölni azokat a környezetre és az emberre gyakorolt potenciális negatív hatásokat, amelyeket a termék helytelen hulladékkezelése okozhat. A termék újrahasznosításával kapcsolatban az önkormányzat, a hulladékártalmatlanítási szolgáltatást végző vállalkozás, illetve a terméket értékesítő szakkereskedés nyújthat részletesebb tájékoztatást. (ábra 57) Műszaki adatok Műszaki adatok S 138i S 138C Motor Motortípus BLDC (kefe nélküli) 36 V Váltóáramú motor A tartozék fordulatszáma – SavE, ford./perc 3000 n.a. A tartozék fordulatszáma – Névleges, ford./perc 3200 4200 Motor teljesítménye – max. kW 1,28 1,8 Motor teljesítménye – névleges, kW 0,9 1,6 Tömeg Tömeg, kg 19,5 (akkumulátor nélkül) 19,0 Akkumulátor Akkumulátor típusa Husqvarna akkumulátorso- rozat n.a. Akkumulátor üzemideje Akkumulátor üzemidő, min., (üresjárat) SavE funkcióval, egy 5,2 Ah-s Husqvarna akkumulátorral (Bli200). 115 n.a. Akkumulátor üzemidő, min., (üresjárat) normál üzem- módban, egy 5,2 Ah-s Husqvarna akkumulátorral (Bli200). 102 N//A Zajkibocsátás

Hangteljesítményszint, mért dB (A) érték 89,2 95,7 Hangteljesítményszint, garantált, L

A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkibocsátás

Hangnyomásszint a felhasználó fülénél, dB (A) 75,3 81,7 Rezgésszintek

5,5 8,3 Működés Munkamélység, max./min., mm -8/+5 -8/+5 Munkaszélesség, cm 37,5 37,5 Deltakéses tartozék 5973510-01 5973510-01 Rugós fogas tartozék 5973509-01 5973509-01 Fűgyűjtő űrtartalma, liter 45 45 Jóváhagyott akkumulátorok (S 138i) Típus Akkumulátor kapa- citása, Ah Feszültség, V Tömeg, font/kg BLi20 Lítium-ion 4,0 36 2,6/1,2 BLi200 Lítium-ion 5,2 36 2,8/1,3 BLi300 Lítium-ion 9,4 36 4,1/1,9 A megadott akkumulátorokhoz jóváhagyott töltők, BLi (S 138i) Bemeneti feszült- ség, V Frekvencia, Hz Teljesítmény, W QC80 100–240 50–60 80 QC80F 12 0 80 QC330 100–240 50–60 330 QC500 100–240 50–60 500

A zajnyomásszintre vonatkozó jelentési adatok az 1,2 dB (A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

A rezgésszintre vonatkozó jelentési adatok a 0,2 m/s

tipikus statisztikus ingadozásával (szórásával) rendel- keznek.

937 - 006 - 05.10.2022 269Megfelelőségi nyilatkozat

EU megfelelőségi nyilatkozat A Husqvarna AB, SE-561 82 Huskvarna, SVÉDORSZÁG (tel.: [phone]) a saját felelősségére kijelenti, hogy a termék: Leírás Irtóborona Márka Husqvarna Típus/modell S 138C Megjelölés 2022-es és újabb sorozatszámok teljes mértékben megfelelnek a következő EU- irányelveknek és szabályozásoknak: Irányelv/rendelet Leírás 2011/65/EU „az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazá- sának korlátozására vonatkozó” 2006/42/EK „gépre vonatkozó” 2014/30/EU „elektromágneses megfelelőségre vonatkozó” 2000/14/EK „környezeti zajkibocsátásra vonatkozó” valamint hogy az alábbi szabványok és/vagy műszaki előírások kerültek alkalmazásra: EN 60335-1:2012/ A11:2014/A13:2017, EN 50636-2-92:2014, EN 55014-1:2017/A11:2020, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-11:2000, EN IEC 63000:2018. A zajkibocsátásra vonatkozó tájékoztatást illetően tekintse át a következőt: Műszaki adatok268. oldalon

Huskvarna, 2022-10-20 Claes Losdal Fejlesztési Igazgató/Kertművelési termékek Husqvarna AB A műszaki dokumentációk felelőse 270 937 - 006 - 05.10.2022EU megfelelőségi nyilatkozat A Husqvarna AB, SE-561 82 Huskvarna, Sweden (tel.: [phone]), a saját felelősségére kijelenti, hogy a termék: Leírás Irtóborona Márka Husqvarna Típus/modell S 138i Megjelölés 2022-es és újabb sorozatszámok teljes mértékben megfelelnek a következő EU- irányelveknek és szabályozásoknak: Irányelv/rendelet Leírás 2011/65/EU „az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazá- sának korlátozására vonatkozó” 2006/42/EK „gépre vonatkozó” 2014/30/EU „elektromágneses megfelelőségre vonatkozó” 2000/14/EK „környezeti zajkibocsátásra vonatkozó” valamint hogy az alábbi szabványok és/vagy műszaki előírások kerültek alkalmazásra: EN 60335-1:2012/ A11:2014/A13:2017/ A1:2019/A2:2019/A14:2019, EN

63000:2018. A zajkibocsátásra vonatkozó tájékoztatást illetően tekintse át a következőt: Műszaki adatok268. oldalon

Huskvarna, 2022-10-20 Claes Losdal Fejlesztési Igazgató/Kertművelési termékek Husqvarna AB A műszaki dokumentációk felelőse

4. Potiahnite napájací kábel,

2. Vložte napájací kábel do držiaka napájacieho kábla.
