Produkto tipas	Elektrinis veliamasis skarifikatorius
Prekės ženklas	Husqvarna
Modelis	S 138C
Variklis	AC serijos variklis, 1,8 kW max, 1,6 kW nominali
Priedo greitis (nominalus)	4 200 aps./min.
Pjovimo plotis	37,5 cm
Reguliuojamas pjovimo gylis	nuo -8 mm iki +5 mm
Žolės surinktuvo talpa	45 litrai
Svoris	19,0 kg
Maitinimas	Elektrinis su tinklo maitinimo laidu
Garantuotas garso galios lygis	98 dB(A)
Garso slėgio lygis prie ausies	81,7 dB(A)
Vibracijos lygis (rankena)	8,3 m/s²
Samanų šalinimo įrangos tipai	Keičiami Delta peiliai ir lanksčios šukos
Pagrindinės funkcijos	Pašalinti šiaudus ir samanas, purenti dirvą
Saugumas	Variklio stabdžio rankena, apsauga nuo paleidimo, apsauginiai gaubtai, dviguba izoliacija
Priežiūra ir valymas	Valyti sausa šluoste; nenaudoti vandens ar aukšto slėgio valiklio
Atsarginės dalys	Delta peiliai (5973510-01), lanksčios šukos (5973509-01), žolės surinktuvas
Remontuojamumas	Ribotas vartotojo priežiūros lygis; dėl profesionalaus remonto kreiptis į įgaliotą atstovą
Bendra informacija	Atitinka CE, UKCA, EAC; naudojimas nuolydžiuose iki 15°

Dažnai užduodami klausimai - S 138C HUSQVARNA

Koks skirtumas tarp Delta peilių ir lanksčių šukų?

Delta peiliai pašalina šiaudus ir vertikaliai pjauna šaknis, idealūs nuolydžiams ir molingam dirvožemiui. Lanksčios šukos pašalina negyvą žolę ir šiaudus nepažeisdamos šaknų.

Kaip reguliuoti pjovimo gylį?

Paspauskite ir pasukite pjovimo gylio reguliavimo rankenėlę: prieš laikrodžio rodyklę, kad padidintumėte gylį, pagal laikrodžio rodyklę, kad sumažintumėte. Niekada nereguliuokite gylio, kai variklis veikia.

Ar galiu naudoti skarifikatorių ant nuolydžio?

Taip, bet nenaudokite ant nuolydžio didesnio nei 15°. Visada dirbkite skersai nuolydžio, niekada iš viršaus į apačią.

Kaip paleisti modelį S 138C?

Prijunkite maitinimo laidą prie gaminio lizdo, įdėkite laidą į apsauginį laikiklį nuo patraukimo, stovėkite už prietaiso, atleiskite apsaugą nuo paleidimo, tada stumkite variklio stabdžio rankeną link vairo.

Kaip sustabdyti skarifikatorių?

Atleiskite variklio stabdžio rankeną, kad išjungtumėte variklį. Tada atjunkite maitinimo laidą nuo tinklo lizdo, o tada nuo gaminio.

Kokios apsauginės priemonės rekomenduojamos?

Visada dėvėkite patvirtintas ausų apsaugas, neslystančius batus, ilgas ir storas kelnes. Peilių priežiūrai naudokite pirštines.

Kaip valyti skarifikatorių?

Valykite sausa ir švaria šluoste. Niekada nenaudokite vandens ar aukšto slėgio valiklio. Pašalinkite lapus ir žolę šepetėliu.

Ką daryti, jei gaminys neįprastai vibruoja?

Nedelsiant išjunkite variklį ir atjunkite laidą. Patikrinkite, ar samanų šalinimo įranga nepažeista ir ar velenas nėra išlinkęs. Jei reikia, remontą atlikti įgaliotam atstovui.

Kokia samanų šalinimo įrangos keitimo procedūra?

Atjunkite maitinimo laidą. Padėkite gaminį ant šono, atsukite 2 varžtus ir nuimkite samanų šalinimo dangtelį, stumkite įrangą aukštyn, kad ištrauktumėte, tada įstatykite naują ir vėl prisukite dangtelį.

Ar galiu naudoti elektrinį ilginimo laidą su S 138C?

Taip, naudokite tinkamą ilginimo laidą. Rekomenduojama naudoti diferencinį jungiklį (RCD) iki 30 mA, siekiant didesnio saugumo.

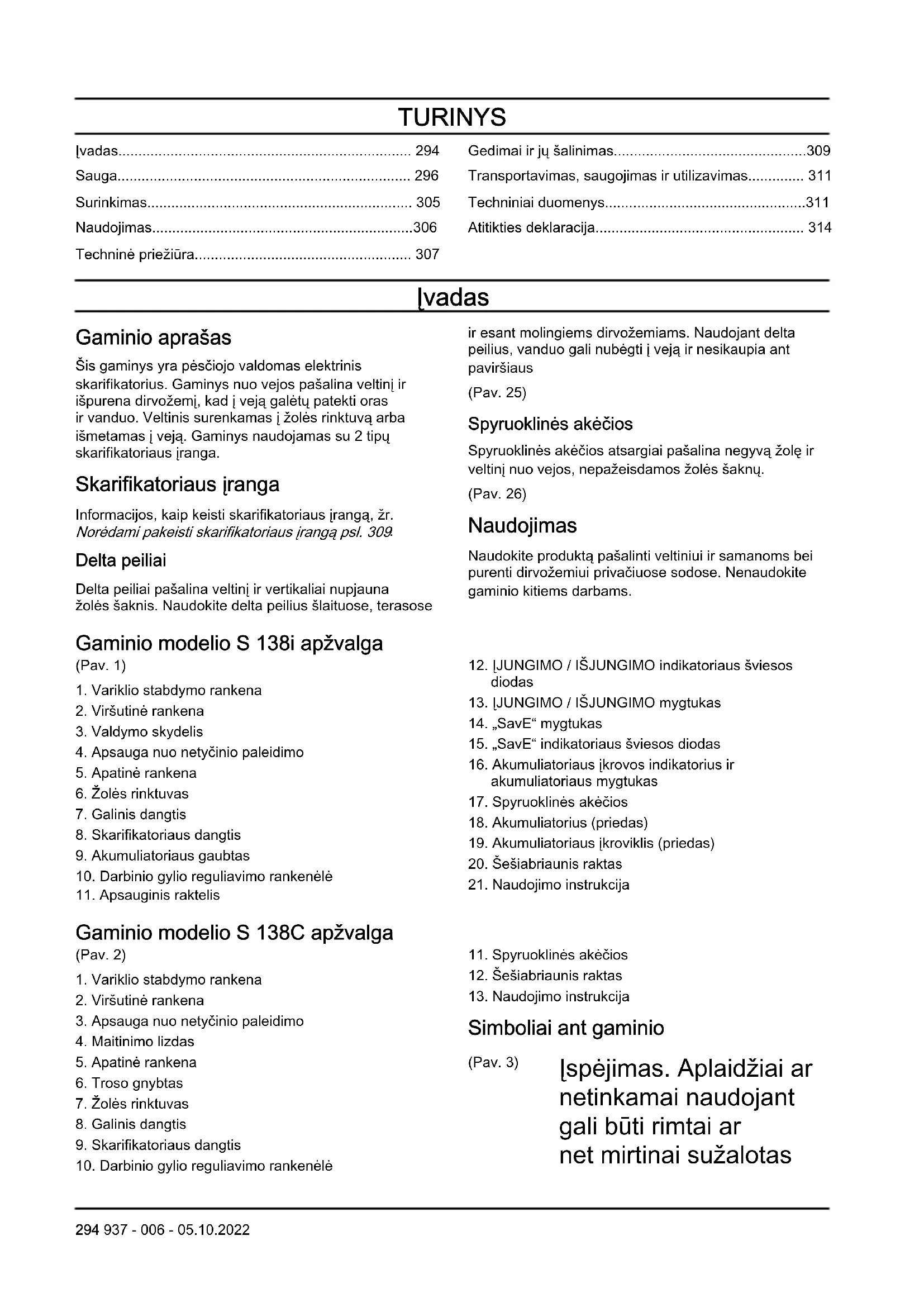

NAUDOJIMO INSTRUKCIJA S 138C HUSQVARNA

LT Operatoriaus vadovas

Techninė priežiūra.... 307

Gedimai ir jų šalinimas....309

Transportavimas, saugojimas ir utilizavimas.... 311

Techniniai duomenys....311

Atitikties deklaracija.... 314

lvadas

Gaminio aprašas

Šis gaminys yra pėsčiojo valdomas elektrinis skarifikatorius. Gaminys nuo vejos pašalina veltinį ir išpurena dirvožemį, kad į veją galėtų patekti oras ir vanduo. Veltinis surenkamas į žolės rinktuvą arba išmetamas į veją. Gaminys naudojamas su 2 tipų skarifikatoriaus įranga.

Skarifikatoriaus jranga

Informacijos, kaip keisti skarifikatoriaus įrangą, žr. Norėdami pakeisti skarifikatoriaus įrangą psl. 309.

Delta peiliai

Delta peiliai pašalina veltinį ir vertikaliai nupjauna žolės šaknis. Naudokite delta peilius šlaituose, terasose

Gaminio modelio S 138i apžvalga

(Pav. 1)

1. Variklio stabdymo rankena
2. Viršutinė rankena
3. Valdymo skydelis
4. Apsauga nuo netyčinio paleidimo
5. Apatinè rankena
6. Žolės rinktuvas
7. Galinis dangtis
8. Skarifikatoriaus dangtis
9. Akumuliatoriaus gaubtas
10. Darbinio gylio reguliavimo rankenèlè
11. Apsauginis raktelis

Gaminio modelio S 138C apžvalga

(Pav. 2)

1. Variklio stabdymo rankena
2. Viršutinė rankena
3. Apsauga nuo netyčinio paleidimo
4. Maitinimo lizdas
5. Apatinė rankena
6. Troso gnybtas
7. Žolės rinktuvas
8. Galinis dangtis
9. Skarifikatoriaus dangtis
10. Darbinio gylio reguliavimo rankenèlè

ir esant molingiems dirvožemiams. Naudojant delta peilius, vanduo gali nubėgti i veją ir nesikaupia ant paviršiaus

(Pav. 25)

Spyruoklinės akėčios

Spyruoklinės akėčios atsargiai pašalina negyvą žolę ir veltinį nuo vejos, nepažeisdamos žolės šaknu.

(Pav. 26)

Naudojimas

Naudokite produktą pašalinti veltiniui ir samanoms bei purenti dirvožemiui privačiuose sodose. Nenaudokite gaminio kitiems darbams.

1. |JUNGIMO / IŠJUNGIMO indikatoriaus šviesos diodas
2. [JUNGIMO / IŠJUNGIMO mygtukas
3. „SavE“ mygtukas
4. „SavE“ indikatoriaus šviesos diodas
5. Akumuliatoriaus ikrovos indikatorius ir akumuliatoriaus mygtukas
6. Spyruoklinės akėčios
7. Akumuliatorius (priedas)
8. Akumuliatoriaus jkroviklis (priedas)
9. Šešiabriaunis raktas

10. Naudojimo instrukcija

11. Spyruoklinės akėčios

12. Šešiabriaunis raktas
13. Naudojimo instrukcija

Simboliai ant gaminio

(Pav. 3)

Įspėjimas. Aplaidžiai ar netinkamai naudojant gali būti rimtai ar net mirtinai sužalotas

	operatorius ar kitižmonės.	(Pav. 12)	Įspėjimas. Nenaudokite gaminio ant maitinimo laido, nes galite patirti elektros šoką arba sugadinti gaminį (modelis S 138C).
(Pav. 4)	Prieš naudodami gamini perskaitykite naudojimo instrukciją ir įsitikinkite, kad instrukcijas suprantate.	(Pav. 13)	Šis gaminys yra apsaugotas nuo vandens purslų.
(Pav. 5)	Saugokitės išmetamų ir rikošetu atšokusių daiktų.	(Pav. 14)	Šis gaminys atitinka taikomas EAC direktyvas.
(Pav. 6)	Asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo darbo zonos.	(Pav. 15)	Šis įrenginys atitinka jam taikomas EB direktyvas.
(Pav. 7)	Įspėjimas. Saugokite rankas bei kojas ir nekiškite jų prie besisukančio peilio.	(Pav. 16)	Šis gaminys atitinka taikytinų JK reglamentų nuostatas.
(Pav. 8)	Prieš atlikdami gaminio priežiūros darbus, ištraukite apsauginį raktelį (modelis S 138i).	(Pav. 17)	Šis gaminys atitinka taikomas UkrSEPRO direktyvas.
(Pav. 9)	Prieš atlikdami gaminio priežiūros darbus, atjunkite gaminį nuo elektros tinklo (modelis S 138C).	(Pav. 18)	Triukšmo emisijos į aplinką ženklinimas atitinka ES ir Jungtinės Karalystės direktyvas bei reglamentus ir Naujojo Pietų Velso įstatymą „2017 m. aplinkos apsaugos (triukšmo kontrolės)
(Pav. 10)	Elektros šoko pavojus (modelis S 138C).
(Pav. 11)	Nepalikite lietuje (modelis S 138i).		reglamentas“. Gaminio garantuotasis garso
(galios lygis nurodytas Techniniai duomenys psl. 311 ir etiketėje.		(Pav. 20)	Modelio S 138C paleidimo procedūra: atleiskite apsaugą nuo netyčinio paleidimo, nuspauskite variklio stabdymo rankeną.
(Pav. 19)	Dviguba izoliacija (modelis S 138C).
(Pav. 23)	Nuvežkite ši ga-minį i elektros ir elektronikos įrenginių perdir-bimo punktą. (galioja tik Eu-ropoje)	(Pav. 21)	Norėdami sustabdyti, atleiskite variklio stabdymo rankeną.
		(Pav. 22)	Nuskaitomas kodas.
(Pav. 24)	Modelio S 138i paleidimo pro-cedūra: nus-pauskite IJUN-GIMO / IŠJUN-GIMO mygtuka, atlaisvinkite ap-saugą nuo ne-tyčinio paleidi-mo, nuspauski-te variklio stab-dymo rankeną.	Pasižymėkite: Kiti ant gaminio pateikti simboliai (etiketės) skirti kai kurių rinkų sertifikavimo reikalavimams.
		Atsakomybė už gaminįKaip nurodyta atsakomybės už gaminį įstatymuose, nesame atsakingi už mūsų gaminio sukeltą žala, jei:• gaminys netinkamai suremontuotas;• gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;• gaminys turi kito gamintojo arba gamintojo nepatvirtintą priedą;• gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintatstovas.

Sauga

Saugos ženklų reikšmės	naudotojui ar šalia
Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį į ypač svarbias instrukcijos dalis.	esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma naudotojo

PERSPÉJIMAS:

Naudojamas, kai

instrukcijoje pateiktų nurodymų.

PASTABA: Naudiojamas, kai kyla pavojus sugadinti gamini, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma naudotojo instrukcijoje pateiktų nurodymų.

Pasižymėkite: Naudojama pateikti daugiau, nei būtina esamoje situacijoje, informacijos.

Bendrieji saugos nurodymai

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Netinkamai arba neatidžiai naudojant šis gaminys yra pavojingas. Jei nesilaikysite saugos nurodymų, kyla sužeidimų arba mirties pavojus.
• Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba

pasyviuju medicininių implantų veiklą. Kad sumažėtų sunkių ar mirtinų sužeidimų pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.

- Visada elkitės atsargiai ir vadovaukitės sveiku protu. Jei tiksliai nežinote, kaip naudoti gaminį konkrečioje situacijoje, sustabdykite darbą ir prieš tęsdami darbą pasitarkite su „Husqvarna“ pardavimo atstovu.

- Atsiminkite, kad už nelaimingus atitikimus, kurių metu nukentės asmenys ar turtas, bus atsakingas naudotojas.

- Rūpinkitės gaminio švara. Įsitikinkite, kad galite aiškiai perskaityti ženklus ir lipdukus.

- Neleiskite vaikams bei suaugusiesiems, nesusipažinusiiems su instrukcijomis, naudotis jrenginiu. Gali būti, kad pagal vietos teisės aktus ribojamas naudotojo amžius.

- Visada prižiūrėkite gamini naudojanti fizinę arba protinę negalią turintį asmenį. Būtina nuolatinė atsakingo suaugusiojo priežiūra.

• Neeksploatuokite gaminio, jeigu esate pavargę, sergate, vartojote alkoholio, narkotikų ar vaistų. Tai neigiamai veikia jūsų regėjimą, nuovoką ar koordinacija.
• Neeksploatuokite gaminio, jei jis sugadintas.
• Nekeiskite gaminio ir nenaudokite jo, jei jì galèjo pakeisti kiti.

Sauga darbo vietoje

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Prieš naudodami gamini nuo darbo zonos pašalinkite tokius objektus, kaip šakos, šakelės ir akmenys.
• Atsitrenkę į skarifikatoriaus įrangą objektai gali atšokti ir sužeisti asmenis bei sugadinti daiktus. Šalia esantiems asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo gaminio.
• Gaminio niekuomet nenaudokite blogu oru, pvz., kai pakyla rūkas, lyja, pučia stiprus véjas, stipriai šala ir gali žaibuoti. Darbas gaminiu blogu oru arba drėgnose ar šlapiose vietose yra

varginantis. Blogu oru gali susidaryti pavojingos sąlygos, pvz., slidūs paviršiai.

• Saugokitės asmenų, daiktų ir tam tikrų situacijų kurios gali neleisti saugiai naudoti gaminio.
• Saugokitės kliūčių, pvz., šaknu, akmenų, šakelių, duobių ir griovių. Aukštoje žolėje kliūtys gali būti nematomos.
• Gali būti pavojinga pjauti žolę šlaituose. Nenaudokite gaminio, jei šlaitas yra statesnis nei 15°.
• Šlaitus pjaukite skersai. Nevažiuokite į viršų ir žemyn.
• Būkite atsargūs artėdami prie nematomų kampų ir daiktų, kurie užstoja vaizdą.

Darbo sauga

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Ši gamini naudokite tik šalinti veltiniui ir samanoms, esančioms žolės vejose. Neleidžiama jo naudoti kitoms užduotims atlikti.
• Naudokite asmenines apsaugines priemones.

Žr. Asmeninės apsauginės priemonės psl. 300.

• Nenaudokite gaminio lietuje arba drėgnoje aplinkoje. l gamini patekus vandens, padidėja elektros smūgio pavojus.
• Nenaudokite gaminio tinkamai neuždengę skarifikatoriaus įrangos ir neuždėję kitų dangčių. Netinkamai uždėta skarifikatoriaus įranga gali atsilaisvinti ir sužeisti.
• Užtikrinkite, kad skarifikatoriaus įranga neatsitrenktų į tokius objektus, kaip akmenys ir šaknys. Tai gali sugadinti skarifikatoriaus įrangą ir sulenkti variklio veleną. Sulenkta ašis sukelia didelę vibraciją ir kyla didžiulis pavojus, kad skarifikatoriaus įranga atsilaisvins.
• Jei i skarifikatoriaus irangą atsitrenkia objektas arba susidaro vibracijos, nedelsdami sustabdykite gamini. Sustabdykite variklj, pasukite apsauginj raktelj i padėtį „0“ ir išimkite akumuliatorių (modelis S 138i) arba atjunkite maitinimo laidą (modelis S 138C). Patikrinkite, ar gaminys neapgadintas. Pataisykite sugadintas dalis arba remonto

darbus perleiskite igaliotajam techninės priežiūros atstovui.

• Niekada nepritvirtinkite variklio stabdymo rankenos prie rankenos visam laikui, kai variklis veikia.
• Padėkite gaminį ant stabilaus, plokščio paviršiaus ir paleiskite jį. Patikrinkite, ar skarifikatoriaus įranga neliečia žemės ar kokių kitų daiktų.
• Visada būkite už gaminio, kai jį naudojate.
• Prižiūrėkite, kad visi ratukai būtų ant žemės ir abi rankas laikykite ant rankenos, kai naudojate gamini. Saugokite rankas bei kojas ir nekiškite jų prie besisukančios skarifikatoriaus įrangos.
• Dirbant varikliui nepakreipkite gaminio.
• Būkite atsargūs, kai gaminį traukiate atgal.
• Dirbant varikliui niekada nekelkite gaminio. Jeigu gaminį būtina pakelti, pirmiausia išjunkite variklį, pasukite apsauginį raktelį į padėtį „0“ ir išimkite akumuliatorių (modelis S 138i) arba atjunkite maitinimo laidą (modelis S 138C).

• Naudodami gamini neikite atgal.

• Veždami jrengini per zonas be žolės, pvz., žvirgždo, akmenų ir asfalto takelius, sustabdykite variklj.

• Dirbant varikliui nebėkite su gaminiu. Naudodami gaminį visada eikite.
• Prieš pakeisdami darbinį gylį, pirmiausia išjunkite variklį. Niekada nereguliuokite varikliui veikiant.
• Niekada nepaleiskite gaminio iš akių, kai veikia variklis. Išjunkite variklj ir įsitikinkite, kad skarifikatoriaus įranga nesisuka.

Naudojimo saugos instrukcijos

Naudodami gamini, visada dévěkite patvirtintas asmenines apsaugines priemones. Asmeninės apsauginės priemonės nepašalins pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Paprašykite pardavėjo išrinkti jums tinkamiausias priemones.

Būtinai dévěkite

- Apsaugines ausines, kad sumažetų klausos pažeidimo pavojus.

• Tvirtus, neslystančius aulinius batus ar pusbačius.
  Nedirbkite avèdami sandalus arba basomis.
• Storas, ilgas kelnes. Nemūvėkite šortų.

Kai būtina, pvz., montuojant, apžiūrint arba valant skarifikatoriaus įrangą, užsimaukite pirštines.

PERSPÈJIMAS:

Naudokite patvirtintas apsaugines ausines.

Ilgalaikis triukšmo poveikis gali negrižtamai pakenkti klausai.

Gaminio apsauginės priemonės

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Nesinaudokite gaminiu, jei jo apsauginės priemonės yra netvarkingos.
• Reguliariai tikrinkite apsaugines priemones. Jei apsauginės priemonės yra pažeistos, pasitarkite su „Husqvarna“ techninės priežiūros atstovu.

Norėdami atlikti dangčių patikrą

Skarifikatoriaus dangtis sumažina gaminio vibracijas ir sumažina skarifikatoriaus įrangos keliamą sužeidimų pavojų.

• Apžiūrėkite skarifikatoriaus dangtį, kad įsitikintumėte, jog nėra pažeidimų, pvz., įtrūkių.
• Apžiūrėkite galinį dangtį, kad įsitikintumėte, jog nėra pažeidimų, pvz., įtrūkių.

Variklio stabdymo rankena

Variklio stabdymo rankena sustabdo variklj. Atleidus variklio stabdymo rankeną variklis sustoja.

Norėdami patikrinti variklio stabdį, paleiskite variklį ir atleiskite variklio stabdymo rankeną. Jei variklis nesustoja per 3 sekundes, paprašykite, kad įgaliotasis „Husqvarna“ techninės priežiūros atstovas sureguliuotų variklio stabdį.

(Pav. 27)

Apsauginis raktelis

Apsauginis raktelis yra po akumuliatoriaus gaubtu. Apsauginis raktelis naudojamas prijungti akumuliatorių, kuris tiekia varikliui energija.

• Norėdami patikrinti apsauginį raktelį, paleiskite ir sustabdykite variklį.
• Jei apsauginis raktelis veikia tinkamai, variklis paleidžiamas, tik kai pasukate raktelį į padėtį „1“.

(Pav. 28)

Apsaugos nuo netyčinio užvedimo patikrinimas

Patikrinkite apsaugą nuo netyčinio užvedimo ir įsitikinkite, kad ji neleidžia užvesti variklio.

1. Pastumkite variklio stabdymo rankeną link gaminio rankenos. Apsauga nuo netyčinio užvedimo neleidžia judėti.
2. Išstumkite apsaugą nuo netyčinio užvedimo. (Pav. 29)
3. Atleiskite apsaugą nuo netyčinio užvedimo ir įsitikinkite, kad ji grįžta į savo pradinę padėtį.

Maitinimo laido laikiklio naudojimas (modelis S 138C)

Maitinimo laido laikiklis sumažina maitinimo lizdui ir laidui tenkančia apkrova.

Maitinimo laido laikiklis taip pat sumažina pavojų pargriūti.

1. Sulenkite maitinimo laidą i mažą kilpą.
2. lkiškite kilpą i maitinimo laido laikiklio angą.
3. Užnerkite kilpą ant kablio.
4. Patraukite maitinimo laidą, kad užveržtumėte ant kablio užnertą kilpą. (Pav. 30)

Akumuliatorių naudojimo sauga

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Kaip susijusių „Husqvarna“ gaminių maitinimo šaltinį naudokite tik „Husqvarna“ įkraunamus akumuliatorius. Kad išvengtumėte sužeidimų, nenaudokite akumuliatoriaus kaip kitų gaminių maitinimo šaltinio.
• Nenaudokite nejkraunamų akumuliatorių.

• Elektros smūgio pavojus. Nejunkite akumuliatoriaus gnybtų prie raktų, monetų, atsuktuvų ar kitų metalinių daiktų. Galite suketi akumuliatoriaus trumpajį jungimą.

• Nekiškite objektų i akumuliatoriaus oro angas.

• Saugokite akumuliatorių nuo tiesioginių saulės spindulių, karščio ar atviros ugnies. Akumuliatorius gali sprogti ir sukelti terminius ir (arba) cheminius nudegimus.
• Saugokite akumuliatorių nuo lietaus ir drėgmės.
• Saugokite akumuliatorių nuo mikrobangų ir aukšto slėgio.
• Nebandykite akumuliatoriaus išmontuoti ar sulaužyti.
• Jei iš akumuliatoriaus teka skystis, saugokite nuo jo kūną ir akis. Jei palietėte skystį, gerai nuplaukite šią vietą vandeniu ir kreipkitės pagalbos į medikus.
• Akumuliatorių naudokite nuo -10 °C iki 40 °C temperatūroje.
• Nevalykite akumuliatoriaus ar jkroviklio vandeniu. Žr. Akumuliatoriaus ir akumuliatoriaus jkroviklio valymas psl. 308
• Nenaudokite sugadinto arba pažeisto akumuliatoriaus.
• Laikykite akumuliatorius atokiau nuo metalinių daiktų, pavyzdžiui, vinių, monetų, juvelyrinių dirbinių.

lkroviklio sauga

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• „Husqvarna“ pakaitiniams akumuliatoriams ikrauti naudokite tik QC akumuliatorių ikroviklius.
• Elektros smūgio ar trumpojo jungimo pavojus. Nekiškite objektų i įkroviklio oro angas. Nebandykite išmontuoti akumuliatoriaus įkroviklio. Neprijunkite įkroviklio gnybtų prie metalinių daiktų. Naudokite patvirtintą elektros tinklo lizdą.
• Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkaus ar netgi mirtino sužeidimo pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.
• Nuolat patikrinkite akumuliatoriaus jkroviklio

maitinimo laidą, ar jis nepažeistas ir nėra įtrūkimų.

• Nekelkite akumuliatoriaus jkroviklio už maitinimo laido. Norėdami atjungti akumuliatoriaus jkroviklj nuo elektros lizdo, traukite už kištuko. Netraukite už elektros laido.
• Maitinimo laidą ir ilginamuosius kabelius saugokite nuo vandens, alyvos ir aštrių kampų. Būkite atidūs, kad kabelio neprispaustų durys, tvoros ar pan. Priešingu atveju įkrovikliu gali imti tekėti elektros srovė.
• Nevalykite akumuliatoriaus ikroviklio vandeniu.

• Akumuliatoriaus įkroviklį gali naudoti vaikai nuo 8 metų amžiaus ir kiti asmenys su ribotais fiziniais, jutiminiais ar protiniais sugebėjimais, arba stokojantys patirties ar žinių, jei yra prižiūrimi arba instruktuoti dėl saugaus akumuliatoriaus įkroviklio naudojimo ir supranta gresiančius pavojus. Vaikams su akumuliatoriaus įkrovikliu žaisti negalima. Be priežiūros vaikai neturėtų valyti prietaiso ir atlikti naudotojo priežiūros darbų.

• Akumuliatorių įkrovikliu nekraukite neįkraunamų akumuliatorių.

• Nenaudokite akumuliatoriaus jkroviklio šalia degių arba koroziją sukeliančių medžiagų. Neuždenkite jkroviklio. Pastebėję dūmus ar liepsną, ištraukite akumuliatoriaus jkroviklio kištuką.
• Nenaudokite sugadinto arba pažeisto akumuliatoriaus jkroviklio.
• Ikraukite akumuliatorių tik viduje, gerai vėdinamoje patalpoje, saugodami nuo saulės spindulių. Nekraukite akumuliatoriaus drėgnomis sąlygomis.

Maitinimo laido sauga

Modeliui S 138C

• Rekomenduojama naudoti liekamosios srovės įtaisą (RCD) su ne didesne nei 30 mA atjungiamaja srove. Net jei RDC yra sumontuotas, 100 % sauga negarantuojama ir visuomet būtina laikyti saugaus darbo procedūrų. Kiekvieną kartą naudodami RCD, jį patikrinkite.

- Jei maitinimo laidas ipjaunamas arba pažeidžiama izoliacija, nedelsdami atjunkite irenginj nuo maitinimo tinklo.

• Nelieskite ipjauto ar pažeisto maitinimo laido, kol neatjungsite elektros maitinimo.
• Netaisykite jpjauto ar pažeisto kabelio. Pakeiskite jì nauju.

Priežiūros saugos instrukcijos

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Modeliui S 138i: Kad atlikdami priežiūros darbus išvengtumėte netyčinio užvedimo, pasukite apsauginį raktelį į padėtį „0“ ir išimkite akumuliatorių. Palaukite bent 5 sekundes ir tik tada pradėkite priežiūros darbus.
• Modeliui S 138C: Kad netyčia nepaleistumėte atlikdami priežiūros darbus, atjunkite maitinimo laidą.

• Kad gaminys tarnautų ilgiau ir sumažėtų nelaimingų atsitikimų pavojus, tinkamai atlikite priežiūros darbus. Profesionalius remonto darbus leiskite atlikti patvirtintam techninės priežiūros atstovui. Jei reikia daugiau informacijos, kreipkitės į artimiausią techninės priežiūros atstovą.

• Atlikite tik naudojimo instrukcijoje nurodytus techninės priežiūros darbus. Sudėtingesnius darbus turi atlikti patvirtintas techninės priežiūros atstovas.

• Naudodami skarifikatoriaus įrangą, mūvėkite storas darbines pirštines. Skarifikatoriaus įranga labai aštri ir gali lengvai įpjauti.
• Kad darbas vyktų saugiai ir efektyviai, pasirūpinkite, kad skarifikatoriaus įrangos peiliai būtų aštrūs ir švarūs.
• Leiskite savo techninės priežiūros atstovui reguliariai tikrinti gaminį ir atlikti

reikiamus nustatymo ir remonto darbus.

• Pakeiskite pažeistas, sulūžusias arba susidėvėjusias dalis.
• Laikykitės priedų keitimo nurodymų. Naudokite tik gamintojo priedus.
• Kai nenaudojate, laikykite gaminį, akumuliatorių ir akumuliatoriaus įkroviklį atskirai, sausoje užrakintoje patalpoje. Pasirūpinkite, kad vaikai ir pašaliniai asmenys negalėtų pasiekti gaminio, akumuliatoriaus ar akumuliatoriaus įkroviklio.

Surinkimas

lvadas

PERSPĖJIMAS: Prieš surinkdami produktą perskaitykite skyrių apie saugą.

PERSPĖJIMAS: Modeliui S 138i: Kad surinkimo metu išvengtumėte netyčinio paleidimo, pasukite apsauginį raktelį į padėtį „0“, išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes.

Modeliui S 138C: Kad netyčia nepaleistumėte surinkdami, atjunkite maitinimo laidą.

Rankenos surinkimas

1. Atsukite apatines rankenèles.
2. Stumkite rankenėles iki apatinio griovelių krašto kairėje ir dešinėje produkto pusėje. (Pav. 31)

3. Nustatykite rankenos aukšti i vieną iš dviejų aukščio padėčių.

4. Stumkite rankenėles į viršų link rankenos, kol jos sustos ir išgirsite spragtelėjimą. (Pav. 32)

5. Iki galo priveržkite rankenėles.

Žolès rinktuvo montavimas

1. Idékite żolès rinktuvo rèma i żolès krepši taip, kad standi krepšio dalis būtų apačioje. Rémo rankeną laikykite żolès krepšio viršuje. (Pav. 33)
2. |statykite žolės rinktuvo rèmo apatinę dalį i griovelį žolės rinktuvo apačioje.
3. Pritvirtinkite žolės krepšį prie žolės rinktuvo rėmo fiksatoriais. (Pav. 34)
4. Pakelkite galini dangtj.
5. Perkelkite žolės rinktuvą i tinkamą padėtį. (Pav. 35)
6. Prikabinkite žolės rinktuvą prie viršutinio važiuoklės krašto. [sitikinkite, kad galinis dangtis užsandarina žolės rinktuvą, kad išvengtumėte nutekėjimo. (Pav. 36)

Naudojimas

lvadas

PERSPĖJIMAS: Prieš naudodami gaminį perskaitykite ir supraskite saugos skyriaus informacija.

Husqvarna Connect

Husqvarna Connect yra nemokama programėlė, skirta mobiliesiems įrenginiams. Programėlė Husqvarna Connect suteikia Husqvarna gaminiui papildomas funkcijas:

• Papildoma informacija apie gamini.
- Informacija ir patarimai apie gaminio dalis ir priežiūrą.

Norèdami pradèti naudoti Husqvarna Connect

1. Atsisiųskite „Husqvarna Connect“ programėlę i mobilųjį įrenginį.
2. Užsiregistruokite „Husqvarna Connect“ programėlėje.
3. Norėdami prisijungti ir užregistruoti gamini, vykdykite „Husqvarna Connect“ programėlėje pateiktas instrukcijas.

Norèdami nustatyti darbini gylj

PERSPÈJIMAS: Nereguliuokite darbinio gylio, kai dirbate su gaminiu.

1. Norėdami padidinti darbini gylį, paspauskite ir pasukite darbinio gylio reguliavimo rankenėlę prieš laikrodžio rodyklę.
2. Norėdami sumažinti darbinį gylį, paspauskite ir pasukite darbinio gylio reguliavimo rankenėlę laikrodžio rodyklės kryptimi. (Pav. 37)

Akumuliatorius

PERSPÉJIMAS: Prieš naudodami akumuliatorių perskaitykite ir supraskite saugos skyriaus informaciją. Taip pat turite perskaityti ir suprasti akumuliatoriaus bei akumuliatoriaus įkroviklio naudojimo instrukcijas.

Akumuliatoriaus büsena

Ekrane rodoma likusi akumuliatoriaus talpa ir galimos akumuliatoriaus problemos. Akumuliatoriaus talpa rodoma 5 sekundes po gaminio išjungimo arba po akumuliatoriaus indikatoriaus mygtuko paspaudimo.

Akumuliatoriaus įspėjimo simbolis užsidega, kai įvyksta klaida. Žr. Akumuliatorius psl. 309

(Pav. 38)

Šviesos diodai Akumuliatoriaus būsena
Šviečia visi diodai Visiškai	jkrautas (75–100 %)
Šviečia 1, 2 ir 3 diodai Akumuliatorius jkrautas 50–75 %
Šviečia 1, 2 diodai Akumuliatorius jkrautas 25–50 %
Šviečia 1 diodas Akumuliatorius jkrautas 0–25 %
Mirksi 1 diodas Akumuliatorius tuščias.	jkraukite akumuliatorių.

Akumuliatoriaus jkrovimas

Prieš naudodami pirmą kartą, akumuliatorių įkraukite. Klientui pateikiamas akumuliatorius yra įkrautas tik 30 %.

Pasižymėkite: Akumuliatorių įkroviklį būtina prijungti prie parametru plokštelėje nurodytos įtampos ir dažnio maitinimo lizdo.

Akumuliatorius nejkraunamas, jei jo temperatūra aukštesnė nei 50 °C. Prieš pradėdamas įkrauti, akumuliatoriaus įkroviklis sumažina akumuliatoriaus temperatūrą.

1. Prijunkite vieną akumuliatoriaus jkroviklio maitinimo laido galą prie akumuliatoriaus jkroviklio lizdo.
2. Prijunkite kitą akumuliatoriaus įkroviklio maitinimo laido galą prie ižeminto elektros lizdo. Akumuliatoriaus įkroviklio LED indikatorius vieną kartą sumirksės žaliai. (Pav. 39)
3. Akumuliatorių įstatykite į ikroviklj. Prijungus akumuliatorių prie akumuliatoriaus ikroviklio, ikroviklyje įsižiebia žalia lemputė. (Pav. 40)
4. [sižiebus visiems akumuliatoriaus LED indikatoriams, akumuliatorius yra visiškai ikrautas. Akumuliatorių kraukite daugiausia 24 valandas.
5. Norėdami atjungti akumuliatoriaus įkroviklį nuo elektros lizdo, traukite už kištuko, o ne už maitinimo laido.
6. Iš įkroviklio išimkite akumuliatorių.

Akumuliatoriaus jkrovimo būsena

„Husqvarna“ ličio jonų akumuliatorius galima įkrauti ir naudoti nepaisant jų įkrovimo lygio. Akumuliatorius

nepažeistas. Visiškai įkrautas akumuliatorius nepraras savo krūvio jį palikus įkroviklyje.

LED ekranas įkrovimo būsena
Mirksi 1 diodas 0–25 %
1 diodas mirksi, 2 šviečia 25–50 %
1, 2 diodas šviečia, 3 mirksi	50–75 %
1, 2, 3 diodai šviečia, 4 mirksi	75–100 %
Šviečia 1, 2, 3, 4 šviesos diodai	Visiškai įkrautas

S 138i naudojimas

Gaminio paleidimas

1. [statykite ikrautą akumuliatorių i 1 akumuliatoriaus skyrių po akumuliatoriaus gaubtu. Jei norėsite dirbti ilgiau, įstatykite antrą ikrautą akumuliatorių i 2 akumuliatoriaus skyrių.
2. Pasukite apsauginj rakteli j padèti „1“. (Pav. 41)
3. Stověkite už gaminio.
4. Valdymo skydelyje paspauskite IJUNGIMO / IŠJUNGIMO mygtuką (A) ir įsižiebs žalias LED indikatorius (B). (Pav. 42)
5. Atleiskite apsaugą nuo netyčinio paleidimo. (Pav. 43)
6. Pastumkite variklio stabdymo rankeną link gaminio rankenos. (Pav. 44)

„SavE“ funkcijos naudojimas

Gaminyje yra akumuliatoriaus taupymo funkcija ("SavE"), leidžianti pailginti naudojimo trukmę.

1. Paspauskite mygtuką „SavE“ (A), kad ijungtumėte funkciją. [sižiebs žalias LED indikatorius. (Pav. 45)
2. Paspauskite mygtuka „SavE“ (A) dar kartą, kad išjungtumėte funkcija. Žalias LED indikatorius (B) išsijungs.

Gaminio sustabdymas

Gaminys sustabdomas automatiškai, jei nenaudojate jo 10 minučių. Prieš palikdami produktą neprižiūrimą, visada pasukite apsauginį rakteli į padėti „0“.

1. Norėdami sustabdyti varikli, atleiskite variklio stabdymo rankeną. (Pav. 46)
2. Valdymo skydelyje paspauskite IJUNGIMO / IŠJUNGIMO mygtuką (A) ir žalias LED indikatorius (B) išsijungs. (Pav. 42)
3. Atidarykite akumuliatoriaus gaubtą ir pasukite apsauginį rakteli į padėti „0“. (Pav. 47)
4. Norėdami išimti akumuliatorių, vienu matu paspauskite 2 atlaisvinimo mygtukus ir ištraukite akumuliatorių. (Pav. 48)
5. Jei akumuliatoriaus jkrova žema, jkraukite ji. Jeigu reikia daugiau informacijos žr. Akumuliatoriaus jkrovimas psl. 306.

S 138C naudojimas

Gaminio paleidimas

1. Prijunkite maitinimo laidą prie lizdo, esančio po rankena. (Pav. 49)
2. [statykite maitinimo laidą i laido laikiklj. Žr. Maitinimo laido laikiklio naudojimas (modelis S 138C) psl. 301. (Pav. 30)
3. Stověkite už gaminio.
4. Atleiskite apsaugą nuo netyčinio paleidimo. (Pav. 50)
5. Pastumkite variklio stabdymo rankeną link gaminio rankenos. (Pav. 51)

Gaminio sustabdymas

1. Norėdami sustabdyti variklį, atleiskite variklio stabdymo rankeną. (Pav. 52)
2. Maitinimo laidą pirmiausia atjunkite nuo elektros tinklo, o tada nuo gaminio. (Pav. 53)

PASTABA: Kištuką traukite tiesiai. Netraukite už elektros laido.

Techninė priežiūra

lvadas

PERSPĖJIMAS: Prieš atlikdami priežiūros darbus perskaitykite ir supraskite saugos skyriaus informacija.

Visiems gaminio techninės priežiūros ir remonto darbams reikia specialių apmokymų. Garantuojame profesionalaus remonto ir techninės priežiūros darbų pasiekiamumą. Jei jūsų pardavėjas nėra techninės

priežiūros atstovas, paprašykite jo informacijos apie artimiausią techninės priežiūros atstovą.

Priežiūros grafikas

Techninės priežiūros intervalai apskaičiuojami pagal kasdienį gaminio naudojimą. Intervalai keičiasi, jei gaminys naudojamas kasdien.

Informacijos apie techninės priežiūros veiksmus, pažymėtus *, žr. Gaminio apsauginės priemonės psl. 300.

S 138i ir S 138C Kiekvie-	ną kartą naudo-jant	Kiekvie-ną mė-nesį	Kas se-zoną
Atlikti bendrąją apžiūrą. X
Nuvalykite įrenginį. X
Patikrinti skarifikatoriaus įrangą. X
Įsitikinti, kad gaminio saugos įtaisai nepažeisti. * X
Patikrinti dangčius. * X
Patikrinti variklio stabdymo rankeną. * X
Patikrinti apsaugą nuo netyčinio paleidimo. * X

Tik S 138i Kiekvie-	ną kartą naudo-jant	Kiekvie-ną mė-nesį	Kas se-zoną
Įsitikinti, kad tinkamai veikia ir nepažeistas ĮJUNGIMO / IŠJUNGIMO mygtukas. X
Patikrinti, ar nepažeistas akumuliatorius. X
Patikrinti akumuliatoriaus įkrovą. X
Patikrinti, ar tinkamai veikia akumuliatoriaus atlaisvinimo mygtukai ir ar akumu-liatorius užsifiksuoja gaminyje.	X
Patikrinti, ar nepažeistas akumuliatoriaus įkroviklis, ir įsitikinti, kad jis veikia tin-kamai		X
Patikrinti jungtis tarp akumuliatoriaus ir gaminio. Taip pat patikrinti jungtį tarp akumuliatoriaus ir akumuliatoriaus įkroviklio.			X

Bendroji apžiūra

• lsitikinkite, kad gaminio veržlės ir varžtai priveržti.
• [sitikinkite, kad gaminio kabeliai nėra tokioje padėtyje, kurioje jie galėtų būti pažeisti.

Gaminio valymas

• Plastikines dalis valykite švaria ir sausa šluoste.
• Valydami gaminį nenaudokite vandens. Vandeniuii pateikus į akumuliatorių arba variklį gali įvykti trumpasis jungimas arba gaminys gali sugesti.
  • Gaminio neplaukite aukšto slėgio plovimo aparatu.
• Nepilkite vandens tiesiai ant variklio.
• Lapus, žolę ir purvą nuvalykite šepečiu.

Akumuliatoriaus ir akumuliatoriaus jkroviklio valymas

PERSPĖJIMAS: Nevalykite akumuliatoriaus ar įkroviklio vandeniu.

PERSPEJIMAS: Akumuliatoriui valyti nenaudokite jokių cheminių medžiagų.

• Prieš prijungdami akumuliatorių prie įkroviklio, įsitikinkite, kad akumuliatorius ir akumuliatoriaus įkroviklis yra švarūs ir sausi.
• Nupūskite akumuliatoriaus gnybtus suspaustu oru ir nuvalykite švelnia ir sausa šluoste.
• Nuvalykite akumuliatorių ir akumuliatoriaus įkroviklį švelnia ir sausa šluoste.

Norėdami patikrinti skarifikatoriaus įrangą

PERSPÈJIMAS: Modeliai S 138i:

Kad išvengtumėte netyčinio paleidimo, pasukite apsauginį raktelį į padėtį „0“, išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes.

Modeliui S 138C: Kad netyčia nepaleistumėte, atjunkite maitinimo laidą.

PERSPÈJIMAS: Skarifikatoriaus

jrangos techninės priežiūros darbus atlikite apsimovę apsaugines pirštines. Skarifikatoriaus jrangos peiliai labai aštrūs ir gali lengvai jpjauti.

- Patikrinkite, ar skarifikatoriaus įranga nepažeista ir neįskilusi. Visada pakeiskite pažeistą skarifikatoriaus įrangą.

Norėdami pakeisti skarifikatoriaus įrangą

PERSPĖJIMAS: Skarifikatoriaus

jrangos techninės priežiūros darbus atlikite apsimovę apsaugines pirštines. Skarifikatoriaus jranga labai aštri ir gali lengvai įpjauti

1. Paverskite gamini ant dešiniosios pusės. (Pav. 54)
2. Išsukite 2 varžtus (A) ir nuimkite skarifikatoriaus dangtelį (B). Paspauskite skarifikatoriaus įrangą (C) į viršų ir į išorę, kad ją išimtumėte. (Pav. 55)
3. Istatykite nauja skarifikatoriaus irangą (C) i griovelj ir i angą. Uždėkite skarifikatoriaus dangtelį (B) ir prisukite 2 varžtus (A) (Pav. 56)

Gedimai ir jų šalinimas

Akumuliatorius

Akumuliatoriaus LED Priežastis Sprendimas
Mirksi žalias šviesos diodas.	Akumuliatoriaus įtampa žema. įkraukite akumuliatorių. žr. Akumuliatoriaus įkrovi-mas psl. 306
Mirksi klaidos šviesos diodas.	Silpna akumuliatoriaus įkrova. įkraukite akumuliatorių. žr. Akumuliatoriaus įkrovi-mas psl. 306
	Temperatūra darbo aplinkoje per aukšta arba per žema.
	Viršįtampis. Įsitikinkite, kad maitinimo tinklo įtampa atitinka ga-minio duomenų lentelėje nurodytą įtampa.
		Iš įkroviklio išimkite akumuliatorių. Palaukite 5 se-kundes ir vėl pabandykite įkrauti akumuliatorių. Jei problema išlieka, pasikonsultuokite su patvirtintu techninės priežiūros atstovu.
Šviečia klaidos šviesos diodas.	Elementų skirtumas per didelis (1 V). Kreipkitės į patvirtintą techninės priežiūros atsto-vą.

Akumuliatoriaus jkroviklis

Akumuliatoriaus jkroviklio LED	Priežastis Sprendimas
Mirksi klaidos šviesos diodas.	Temperatūra darbo aplinkoje per aukšta arba per žema.	Akumuliatoriaus jkroviklį naudokite nuo 5 °C iki 40 °C temperatūroje.
Šviečia klaidos šviesos diodas.		Kreipkitės į patvirtintą techninės priežiūros atstovą.

Valdymo skydelis

Modelis S 138i

Klaida Klaidos kodas	(sumirksėjimų skai-čius)	Galimi gedimai Galimi veiksmai
Mirksi klaidos dio-das	3 Variklis perkrautas.	Sumažinkite darbinį gylį. žr.	Norėdami nustatyti darbinį gylį psl. 306 Jei klaidos diodas vis tiek mirksi, skarifikatoriaus įranga užblokuojama. Kad išvengtumėte netyčinio paleidimo, pasukite apsauginį raktelį į padėtį „0“, išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes. Įsi-tikinkite, kad skarifikatoriaus įranga gali laisvai judėti. Jeigu problema kartojasi, kreipkitės į įgaliotajį techninės priežiūros atstovą.
	5 Variklio greitis per	daug su-mažėja ir variklis sustoja.
	9 Per daug įkaitęs variklio val-diklis.		Išjunkite variklį ir palaukite, kol jis atvės.
	7 Akumuliatoriaus klaida arba néra akumuliatoriaus signalo.		Tinkamai įstatykite akumuliatorių į gaminį ir patikrinkite akumuliatoriaus jungtį. Jei akumuliatoriaus klaidos diodas mirksi, žr. Akumuliatoriaus įkrovimo būsena psl. 306.
			Silpna akumuliatoriaus įkrova.
			kraukite akumuliatorių. žr. Akumuliato-riaus įkrovimas psl. 306.
Gaminys sustoja 6 Silpna akumuliatoriaus	įkrova. Įkraukite akumuliatorių.		žr. Akumuliato-riaus įkrovimas psl. 306.
	0 Akumuliatoriaus jungties gedi-mas.		Patikrinkite akumuliatoriaus jungtį.
Kitos klaidos Jei atsi	randa kitų klaidų, pasukite apsauginį raktelį į padėtį „0“, išimkite akumuliatorių ir kreipki-tės į patvirtintą techninės priežiūros atstovą.

Transportavimas, saugojimas ir utilizavimas

Transportavimas

• Idètiems ličio jonų akumuliatoriams taikomos pavojingu krovinių gabenimo taisyklės.
• Jeigu krovinys gabenamas komerciniu transportu, būtina laikytis specialių reikalavimų dėl pakavimo ir žymėjimo.
• Ruošdamiesi gamini transportuoti, užtikrinkite, kad būtu laikomasi pavojingu medžiagų tvarkymo taisyklių. Gali būti taikomi vietos teisės aktai.
• Transportavimo metu visuomet išimkite akumuliatorių.
• Ant akumuliatoriaus jungčių užklijuokite izoliacinę juostą ir įsitikinkite, kad transportuojant akumuliatorius nejudės.
• Transportuodami gamini, ji pritvirtinkite.

Saugojimas

• Saugojimo metu visuomet išimkite akumuliatorių.
• Kad išvengtumėte nelaimingų atsitikimų, įsitikinkite, jog akumuliatorius saugojimo metu nėra prijungtas prie gaminio.
• Akumuliatoriaus jkroviklj laikykite uždaroje ir sausoje aplinkoje.
• Akumuliatorių ir akumuliatoriaus įkroviklj laikykite sausoje ir šiltoje vietoje.
• Saugodami atjunkite akumuliatorių nuo akumuliatoriaus įkroviklio.

• Nelaikykite akumuliatoriaus tokioje vietoje, kur gali susidaryti statinis krūvis. Nelaikykite akumuliatoriaus metalinėje dėžutėje.

• Akumuliatorių laikykite aplinkoje, kurios temperatūra yra nuo 5 °C iki 25 °C ir kurios nepasiekia tiesioginiai saulės spinduliai.

• Akumuliatoriaus jkrovikli laikykite aplinkoje, kurios temperatūra yra nuo 5 °C iki 45 °C ir kurios nepasiekia tiesioginiai saulės spinduliai.
• Prieš saugodami ilgesnį laiką pasirūpinkite, kad akumuliatorius būtų įkrautas 30–50 %.
• Gaminj, akumuliatorių ir akumuliatoriaus įkroviklj laikykite rakinamoje patalpoje, kur jų negalėtų pasiekti vaikai ir pašaliniai asmenys.
• Prieš saugodami gamini ilgesni laiką, išvalykite jī ir atlikite visus techninės priežiūros darbus.

Utilizavimas

Ant gaminio ar ant jo pakuotės pateikti simboliai rodo, kad šio gaminio negalima išmesti kartu su buitinėmis atliekomis. Įrenginį reikia atiduoti į atitinkamą perdirbimo įmonę, kuri utilizuotų elektrines ir elektronines dalis.

Rūpindamiesi, kad šis gaminys būtų tvarkomas teisingai, padedate išvengti galimo neigiamo poveikio aplinkai ir žmonėms, kurį gali sukelti netinkamas šio gaminio atliekų tvarkymas. Jei reikia daugiau informacijos apie šio gaminio perdirbimą, kreipkitės į savivaldybę, buitinių atliekų tvarkymo tarnybą arba parduotuvę, kurioje įsigijote gaminį.

(Pav. 57)

Techniniai duomenys
Techniniai duomenys

	S 138i S 138C
Variklis
Variklio tipas BLDC (be šepetėlių) 36 V AC serijos variklis
Įtaiso greitis – „SavE“, aps./min. 3000 Netaikoma
Įtaiso greitis – nominalus, aps./min. 3200 4 200
Variklio galingumas – maks., kW 1,28 1,8
Variklio galingumas – nominalus, kW 0,9 1,6
Svoris
Svoris, kg 19,5 (be akumuliatoriaus) 19,0
Akumuliatorius
Akumuliatoriaus tipas „Husqvarna“ akumuliatorių	serija	Netaikoma
Akumuliatoriaus veikimo laikas
Akumuliatoriaus veikimo laikas, min, (laisva eiga) jungus „SavE“ funkciją, su vienu „Husqvarna“ 5,2 Ah akumuliatoriumi (Bli200).	115 Netaikoma
Akumuliatoriaus veikimo laikas, min, (laisva eiga) standartiniu režimu, su vienu „Husqvarna“ 5,2 Ah akumuliatoriumi (Bli200).	102 Netaikoma
Skleidžiamas triukšmas40
Garso galios lygis, išmatuotas dB (A) 89,2 95,7
Garso galios lygis, garantuojamas LWA dB (A) 91 98
Garso lygiai41
Operatoriaus ausį veikiantis garso slėgis, dB (A) 75,3 81,7
Vibracijos lygis42
Rankena, m/s2	5,5 8,3
Naudojimas
Darbinis gylis, maks./min., mm -8 / +5 -8 /+5
Darbinis plotis, cm 37,5 37,5
Delta peilių įtaisas 5973510-01 5973510-01
Spyruoklinių akėčių įtaisas 5973509-01 5973509-01
Žolės rinktuvo talpa, litrai 45 45

Patvirtinti akumuliatoriai (S 138i)		Tipas Akumuliatoriaustalpa, Ah		ltampa, V Svoris, svar. / kg
BLi20 Ličio jonų	4,0	36	2,6 / 1,2
BLi200 Ličio jonų	5,2	36	2,8 / 1,3
BLi300 Ličio jonų	9,4	36	4,1 / 1,9

Patvirtinti jkrovikliai nurodytiems akumuliatoriams, BLi (S 138i)	Įvado įtampa, V	Dažnis, Hz	Galia, W
QC80	100–240	50–60	80
QC80F	12	0	80
QC330	100–240	50–60	330

Patvirtinti jkrovikliai nurodytiems akumuliatoriams, BLi (S 138i)	lvado jtampa, V Dažnis, Hz Galia, W
QC500 100–240 50–60 500

Atitikties deklaracija

ES atitikties deklaracija

Mes, Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel. [phone], atsakingai patvirtiname, kad gaminys:

Aprašymas Betono frezavimo mašina
Gamintojas Husqvarna
Tipas / modelis S 138C
Identifikacijos numeris	Serijos numeriai nuo 2022 m.

visiškai atitinka šias ES direktyvas ir reglamentus:

Direktyva / reglamentas	Aprašymas
2011/65/ES „dėl tam tīkru pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo“
2006/42/EB „dėl mašinų“
2014/30/ES „dėl elektromagnetinio suderinamumo“
2000/14/EB „dėl į aplinką skleidžiamo triukšmo“

ir kad laikomasi šių standartų ir (arba) techninių specifikacijų: EN 60335-1:2012/A11:2014/ A13:2017, EN 50636-2-92:2014, EN 55014-1:2017/ A11:2020, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-11:2000, EN IEC 63000:2018.

Daugiau informacijos apie triukšmo emisiją žr Techniniai duomenys psl. 311. Huskvarna, 2022-10-20

$$ \Delta \cdot 2 m $$

Claes Losdal, plètros vadovas / sodo gaminiai „Husqvarna AB“ Atsakingas už techninę dokumentaciją

ES atitikties deklaracija

Mes, Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel. [phone], atsakingai patvirtiname, kad gaminys:

Aprašymas Betono frezavimo mašina
Gamintojas Husqvarna
Tipas / modelis S 138i
Identifikacijos numeris	Serijos numeriai nuo 2022 m.

visiškai atitinka šias ES direktyvas ir reglamentus:

Direktyva / reglamentas	Aprašymas
2011/65/ES „dėl tam tikrų pavojingu medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo“
2006/42/EB „dėl mašinų“
2014/30/ES „dėl elektromagnetinio suderinamumo“
2000/14/EB „dėl į aplinką skleidžiamo triukšmo“

ir kad laikomasi šių standartų ir (arba) techninių specifikacijų: EN 60335-1:2012/A11:2014/A13:2017/A1:2019/A2:2019/A14:2019, EN 50636-2-92:2014, EN ISO 12100:2010, EN 55014-1:2017/A11:2020, EN 55014-2:2015, EN IEC 63000:2018.

Informacijos apie triukšmo emisiją žr. Techniniai duomenys psl. 311.

Huskvarna, 2022-10-20

$$ \Delta \cdot 2 m $$

Claes Losdal,

plètros vadovas / sodo gaminiai

„Husqvarna AB“

Atsakingas už techninę dokumentaciją

Saturs

Originalios instrukcijos

Lietošanas pamācība
