Produkttyp	Elektrischer Schub-Vertikutierer
Marke	Husqvarna
Modell	S 138C
Motor	Wechselstrommotor, 1,8 kW max., 1,6 kW Nennleistung
Zubehörgeschwindigkeit (Nenn)	4.200 U/min
Schnittbreite	37,5 cm
Verstellbare Schnitttiefe	-8 mm bis +5 mm
Grassammelbehältervolumen	45 Liter
Gewicht	19,0 kg
Stromversorgung	Elektrisch mit Netzkabel
Garantierter Schallleistungspegel	98 dB(A)
Schalldruckpegel am Ohr	81,7 dB(A)
Vibrationsniveau (Griff)	8,3 m/s²
Typen der Vertikutierausrüstung	Austauschbare Delta-Messer und flexible Zinken
Hauptfunktionen	Entfernen von Stroh und Moos, Auflockern des Bodens
Sicherheit	Motorbremsegriff, Startverriegelung, Schutzabdeckungen, Doppelisolierung
Wartung und Reinigung	Mit trockenem Tuch reinigen; kein Wasser oder Hochdruckreiniger verwenden
Ersatzteile	Delta-Messer (5973510-01), flexible Zinken (5973509-01), Grassammelbehälter
Reparierbarkeit	Begrenzte Wartung durch Benutzer; für professionelle Reparaturen autorisierten Händler kontaktieren
Allgemeine Informationen	CE, UKCA, EAC konform; Verwendung an Hängen bis 15°

Häufig gestellte Fragen - S 138C HUSQVARNA

Was ist der Unterschied zwischen den Delta-Messern und den flexiblen Zinken?

Die Delta-Messer entfernen das Stroh und schneiden die Wurzeln vertikal, ideal für Hang- und Lehmböden. Die flexiblen Zinken entfernen abgestorbenes Gras und Stroh, ohne die Wurzeln zu beschädigen.

Wie stelle ich die Schnitttiefe ein?

Drücken und drehen Sie den Schnitttiefeneinstellknopf: gegen den Uhrzeigersinn zum Erhöhen der Tiefe, im Uhrzeigersinn zum Verringern. Stellen Sie die Tiefe niemals bei laufendem Motor ein.

Kann ich den Vertikutierer an einem Hang verwenden?

Ja, aber verwenden Sie ihn nicht an einem Hang mit mehr als 15° Neigung. Arbeiten Sie immer quer zum Hang, niemals bergauf oder bergab.

Wie starte ich das Modell S 138C?

Stecken Sie das Netzkabel in die Steckdose des Produkts, legen Sie das Kabel in die Zugentlastung, bleiben Sie hinter dem Gerät, lösen Sie die Startverriegelung und drücken Sie dann den Motorbremsegriff in Richtung des Führungsbügels.

Wie stoppe ich den Vertikutierer?

Lassen Sie den Motorbremsegriff los, um den Motor zu stoppen. Ziehen Sie dann das Netzkabel aus der Steckdose und anschließend vom Produkt.

Welche Schutzausrüstung wird empfohlen?

Tragen Sie stets zugelassenen Gehörschutz, rutschfeste Stiefel, lange und dicke Hosen. Verwenden Sie Handschuhe für die Wartung der Messer.

Wie reinige ich den Vertikutierer?

Reinigen Sie ihn mit einem trockenen, sauberen Tuch. Verwenden Sie niemals Wasser oder einen Hochdruckreiniger. Entfernen Sie Blätter und Gras mit einer Bürste.

Was tun, wenn das Produkt ungewöhnlich vibriert?

Stoppen Sie sofort den Motor und ziehen Sie das Kabel ab. Überprüfen Sie, ob die Vertikutierausrüstung beschädigt oder die Welle verbogen ist. Lassen Sie es bei Bedarf von einem autorisierten Händler reparieren.

Wie ist das Verfahren zum Austausch der Vertikutierausrüstung?

Ziehen Sie das Netzkabel ab. Legen Sie das Produkt auf die Seite, entfernen Sie die 2 Schrauben und die Abdeckung des Vertikutierers, schieben Sie die Ausrüstung nach oben, um sie zu entfernen, setzen Sie dann die neue ein und schrauben Sie die Abdeckung wieder fest.

Kann ich ein Verlängerungskabel mit dem S 138C verwenden?

Ja, verwenden Sie ein geeignetes Verlängerungskabel. Es wird empfohlen, einen Fehlerstromschutzschalter (RCD) mit maximal 30 mA zu verwenden.

BEDIENUNGSANLEITUNG S 138C HUSQVARNA

DE Bedienungsanweisung 96-118

Motorbremsehändtaget standser motoren. Når motorbremsehändtaget slippes, standser motoren.

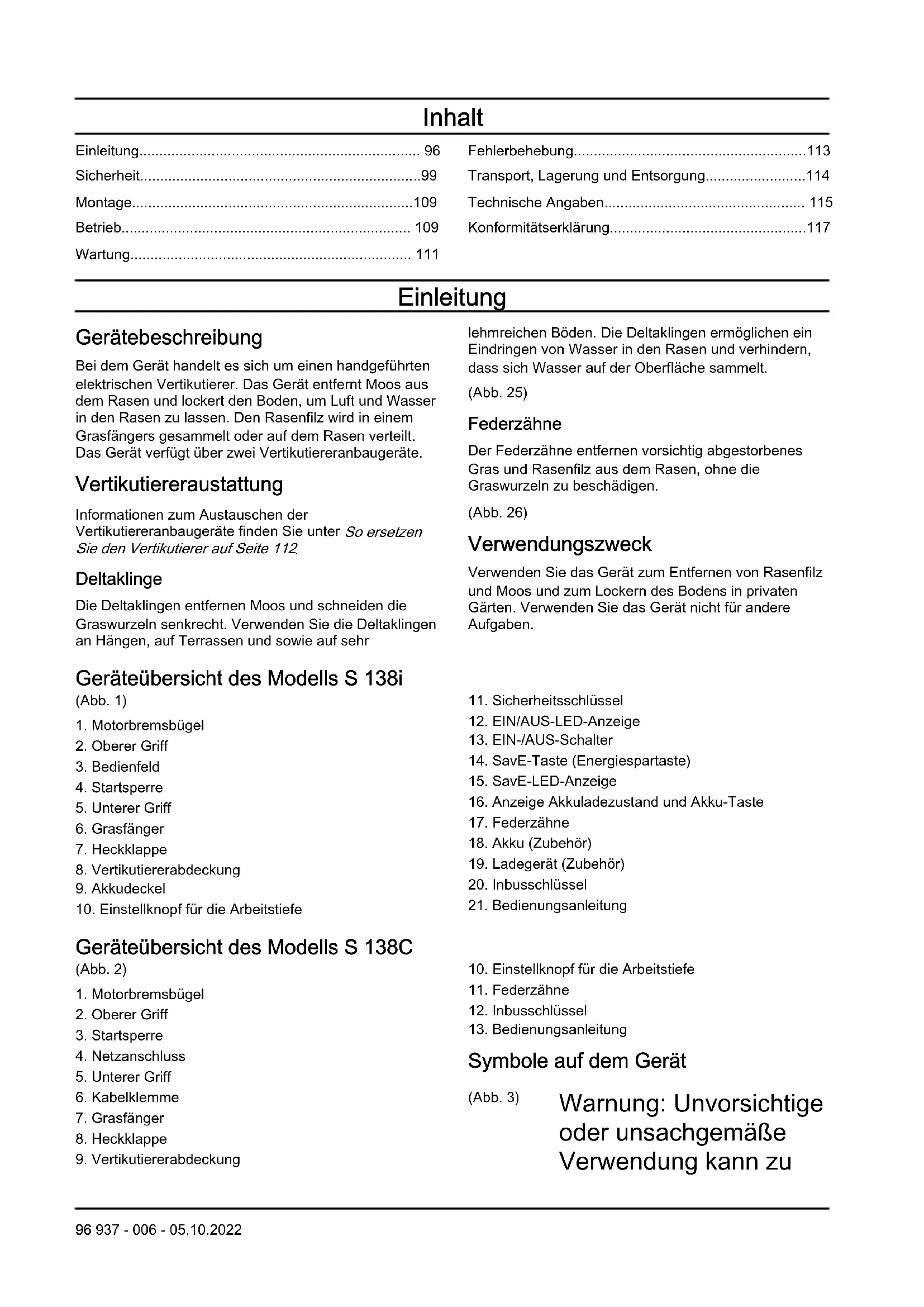

Einleitung.... 96
Sicherheit....99
Montage....109
Betrieb.... 109
Wartung.... 111

Fehlerbehebung....113

Transport, Lagerung und Entsorgung......114

Technische Angaben.... 115

Konformitätserklärung....117

Einleitung

Gerätebeschreibung

Bei dem Gerät handelt es sich um einen handgeführten elektrischen Vertikutierer. Das Gerät entfernt Moos aus dem Rasen und lockert den Boden, um Luft und Wasser in den Rasen zu lassen. Den Rasenfilz wird in einem Grasfängers gesammelt oder auf dem Rasen verteilt. Das Gerät verfügt über zwei Vertikutiereranbaugeräte.

Vertikutiereraustattung

Informationen zum Austauschen der Vertikutiereranbaugeräte finden Sie unter So ersetzen Sie den Vertikutierer auf Seite 112.

Deltaklinge

Die Deltaklingen entfernen Moos und schneiden die Graswurzeln senkrecht. Verwenden Sie die Deltaklingen an Hängen, auf Terrassen und sowie auf sehr

Geräteübersicht des Modells S 138i

(Abb. 1)

1. Motorbremsbügel
2. Oberer Griff
3. Bedienfeld
4. Startsperre
5. Unterer Griff
6. Grasfänger
7. Heckklappe
8. Vertikutiererabdeckung
9. Akkudeckel
10. Einstellknopf für die Arbeitstiefe

Geräteübersicht des Modells S 138C

(Abb. 2)

1. Motorbremsbügel
2. Oberer Griff
3. Startsperre
4. Netzanschluss
5. Unterer Griff
6. Kabelklemme
7. Grasfänger
8. Heckklappe
9. Vertikutiererabdeckung

lehmreichen Böden. Die Deltaklingen ermöglichen ein Eindringen von Wasser in den Rasen und verhindern, dass sich Wasser auf der Oberfläche sammelt.

(Abb. 25)

Federzähne

Der Federzähne entfernen vorsichtig abgestorbenes Gras und Rasenfilz aus dem Rasen, ohne die Graswurzeln zu beschädigen.

(Abb. 26)

Verwendungszweck

Verwenden Sie das Gerät zum Entfernen von Rasenfilz und Moos und zum Lockern des Bodens in privaten Gärten. Verwenden Sie das Gerät nicht für andere Aufgaben.

1. Sicherheitsschlüssel
2. EIN/AUS-LED-Anzeige
3. EIN-/AUS-Schalter
4. SavE-Taste (Energiespartaste)
5. SavE-LED-Anzeige
6. Anzeige Akkuladezustand und Akku-Taste
7. Federzähne
8. Akku (Zubehör)
9. Ladegerät (Zubehör)
10. Inbusschlüssel

11. Bedienungsanleitung

12. Einstellknopf für die Arbeitstiefe

13. Federzähne
14. Inbusschlüssel
15. Bedienungsanleitung

Symbole auf dem Gerät

(Abb. 3)

Warnung: Unvorsichtige oder unsachgemäße Verwendung kann zu

	Verletzungen oder zum Tode des Bedieners oder anderer Personen führen.	(Abb. 10)	Stromschlaggefahr (Modell S 138C).
		(Abb. 11)	Setzen Sie das Gerät keinem Regen aus (Modell S 138i).
(Abb. 4)	Lesen Sie die Bedienungsanleitung, und machen Sie sich mit den Anweisungen vertraut, bevor Sie dieses Gerät verwenden.	(Abb. 12)	Warnung: Mähen Sie nicht über das Netzkabel. Dies kann zu einem elektrischen Schlag und Schäden am Gerät (Modell S 138C) führen.
(Abb. 5)	Achten Sie auf hochgeschleuderte und abprallende Objekte.	(Abb. 13)	Dieses Gerät ist gegen Spritzwasser geschützt.
(Abb. 6)	Andere Personen oder Tiere müssen sich in sicherem Abstand vom Arbeitsbereich befinden.	(Abb. 14)	Dieses Gerät entspricht den geltenden EAC-Richtlinien.
(Abb. 7)	Warnung: Halten Sie Hände und Füße von der rotierenden Klinge fern.	(Abb. 15)	Dieses Gerät stimmt mit den geltenden EG-Richtlinien überein.
(Abb. 8)	Entfernen Sie den Sicherheitsschlüssel, bevor Sie Wartungsarbeiten am Gerät (Modell S 138i) durchführen.	(Abb. 16)	Dieses Gerät entspricht den geltenden UK-Richtlinien.
		(Abb. 17)	Dieses Gerät stimmt mit den geltenden UkrSEPRO-Richtlinien überein.
(Abb. 9)	Trennen Sie vor Wartungsarbeiten das Gerät (Modell S 138C) vom Stromnetz.	(Abb. 18)	Etikett mit Geräuschemissionen gemäß EU- und UK-Richtlinien und

Verordnungen sowie der australischen „Protection of the Environment Operations (Noise Control) Regulation 2017“ (Umweltschutz-/Lärmschutzbestimmung) von New South Wales. Der garantierte Schallleistungspegel des Geräts ist unter Technische Angaben auf Seite 115 und auf dem Etikett angegeben.

(Abb. 19)

Doppelte Isolierung (Modell S 138C).

(Abb. 23)

Recyceln Sie dieses Gerät an einer Recyclingstation für elektrische und elektronische Geräte. (Gilt nur für Europa)

(Abb. 24)

Startvorgang Modell S 138i: Drücken Sie die EIN-/AUS-Tas- te, lösen Sie die Startsperre, und drücken Sie den Motor- bremsgriff nach unten.

(Abb. 20)

Startvorgang Modell S 138C: Lösen Sie die Startsperre, und drücken Sie den Motorbremsgriff nach unten.

(Abb. 21)

Lassen Sie den Motorbremsgriff los, um den Motor zu stoppen.

(Abb. 22)

Scanbarer Code.

Hinweis: Sonstige Symbole/Aufkleber auf dem Gerät beziehen sich auf Zertifizierungsanforderungen, die in einigen Märkten gelten.

Produkthaftung

Im Sinne der Produkthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

• das Gerät nicht ordnungsgemäß repariert wird.
• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.
• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.
• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird.

Sicherheit

Sicherheitsdefinitionen

Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen.

WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht.

ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht.

Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind.

Allgemeine Sicherheitshinweise

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Dieses Gerät ist gefährlich, wenn es falsch bedient wird oder Sie unvorsichtig sind. Wenn die Sicherheitshinweise nicht befolgt werden, kann dies zu Verletzungen oder zum Tod führen.
• Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, zu reduzieren, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieses Geräts ihren Arzt und den Hersteller des Implantats konsultieren.
• Lassen Sie immer Vorsicht walten, und arbeiten Sie mit gesundem Menschenverstand.

Wenn Sie sich nicht sicher sind, wie das Gerät in einer bestimmten Situation zu bedienen ist, unterbrechen Sie die Arbeit und wenden sich an Ihren Husqvarna-Händler, bevor Sie fortfahren.

• Denken Sie daran, dass der Bediener für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.
• Halten Sie das Gerät sauber. Stellen Sie sicher, dass Symbole und Aufkleber deutlich lesbar sind.
• Verhindern Sie, dass Kinder oder Personen, die mit den Anweisungen nicht vertraut sind, das Gerät benutzen. Unter Umständen gelten gesetzlich vorgeschriebene Altersbeschränkungen für den Bediener
• Stellen Sie sicher, dass Personen mit verminderter physischer oder psychischer Leistungsfähigkeit dieses Gerät nicht unbeobachtet verwenden. Es muss immer ein verantwortlicher Erwachsener anwesend sein.
• Verwenden Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten stehen. Dies

wirkt sich negativ auf Ihre Sehkraft, Ihre Aufmerksamkeit sowie Ihr Koordinations- und Urteilsvermögen aus.

• Verwenden Sie das Gerät nicht, wenn es defekt ist.
• Verändern oder verwenden Sie dieses Gerät nicht, wenn die Möglichkeit besteht, dass andere es verändert haben.

Sicherheit im Arbeitsbereich

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Entfernen Sie Gegenstände wie Äste, Zweige und Steine aus dem Arbeitsbereich, bevor Sie das Gerät verwenden.
• Gegenstände, die auf den Vertikutierer treffen, können herausgeschleudert werden und Personen und Gegenständen Schaden zufügen. Halten Sie andere Personen und Tiere in einem sicheren Abstand zum Gerät.
• Benutzen Sie das Gerät niemals bei schlechtem Wetter wie Nebel, Regen, starkem Wind, intensiver Kälte und bei der Gefahr eines Blitzeinschlags. Die Verwendung des Geräts bei

schlechtem Wetter oder an feuchten oder nassen Stellen ist anstrengend. Schlechtes Wetter kann gefährliche Zustände wie rutschige Oberflächen verursachen.

• Achten Sie auf Personen, Gegenstände und Situationen, die einen sicheren Betrieb des Geräts verhindern könnten.
• Achten Sie auf Hindernisse wie Wurzeln, Steine, Zweige, Löcher und Gräben. Langes Gras kann Hindernisse verdecken.
• Der Betrieb der Geräts an Steigungen kann gefährlich sein. Verwenden Sie das Gerät nicht in einem Gelände mit einer Neigung von mehr als 15°.
• Betreiben Sie das Gerät quer zum Hang. Bewegen Sie sich nicht nach oben und nach unten.
• Seien Sie vorsichtig, wenn Sie um versteckte Ecken oder Objekte herum fahren, die Ihre freie Sicht verhindern.

Arbeitssicherheit

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie dieses Gerät zum Entfernen von Rasenfilz und Moos aus Rasenflächen. Es ist nicht erlaubt, das Gerät für andere Aufgaben zu verwenden.
• Benutzen Sie eine persönliche Schutzausrüstung. Siehe Persönliche Schutzausrüstung auf Seite 102.
• Verwenden Sie das Gerät nicht im Regen oder in feuchter Umgebung. Das Risiko eines elektrischen Schlags wird erhöht, wenn Wasser in das Gerät eindringt.
• Starten Sie das Gerät nicht, bevor der Vertikutierer und alle Abdeckungen korrekt befestigt sind. Ein falsch befestigter Vertikutierer kann sich lösen und Personenschaden verursachen.
• Stellen Sie sicher, dass der Vertikutierer nicht auf Gegenstände wie Steine und Wurzeln trifft. Dies kann den Vertikutierer beschädigen und die Motorwelle verbiegen. Eine verbogene Achse führt zu starken Vibrationen und birgt ein hohes Risiko, dass sich der Vertikutierer löst.
• Wenn der Vertikutierer auf ein Objektiv trifft oder Vibrationen auftreten, müssen Sie das

Gerät sofort abstellen. Halten Sie den Motor an, drehen Sie den Sicherheitsschlüssel auf „0“ und entfernen Sie den Akku (Modell S 138i) bzw. ziehen Sie das Netzkabel ab (Modell S 138C). Untersuchen Sie das Gerät auf beschädigte Teile. Reparieren Sie Schäden oder lassen Sie einen autorisierten Kundendienst die Reparatur durchführen.

• Befestigen Sie den Motorbremsbügel niemals fest am Griff, wenn der Motor läuft.
• Stellen Sie das Gerät auf eine stabile, flache Oberfläche und starten Sie es. Stellen Sie sicher, dass der Vertikutierer nicht den Boden oder ein anderes Objekt berührt.
• Bleiben Sie immer hinter dem Gerät, wenn Sie es betreiben.
• Lassen Sie alle Räder auf dem Boden bleiben und halten Sie den Griff mit 2 Händen, wenn Sie das Gerät betreiben. Halten Sie Hände und Füße von dem rotierenden Vertikutierer fern.
• Kippen Sie das Gerät nicht, wenn der Motor läuft.
• Seien Sie vorsichtig, wenn Sie das Gerät nach hinten ziehen.
• Heben Sie das Gerät nicht hoch, wenn der Motor läuft.

Wenn Sie das Gerät anheben müssen, schalten Sie zuerst den Motor aus, drehen Sie den Sicherheitsschlüssel auf „0“ und entfernen Sie den Akku (Modell S 138i) bzw. ziehen Sie das Netzkabel ab (Modell S 138C).

• Gehen Sie nicht rückwärts, wenn Sie das Gerät betreiben.
• Stellen Sie den Motor ab, wenn Sie sich über Bereiche ohne Gras bewegen, zum Beispiel Wege aus Kies, Stein und Asphalt.
• Rennen Sie nicht mit dem Gerät, wenn der Motor läuft. Gehen Sie immer, wenn Sie das Gerät benutzen.
• Stellen Sie den Motor ab, bevor Sie die Arbeitstiefe verändern. Verändern Sie die Einstellungen niemals, wenn der Motor läuft.
• Lassen Sie das Gerät niemals aus den Augen, wenn der Motor läuft. Stellen Sie den Motor ab und stellen Sie sicher, dass sich der Vertikutierer nicht dreht.

Sicherheitshinweise für den Betrieb

Persönliche Schutzausrüstung

Bei der Benutzung des Gerätes muss die vorgeschriebene

persönliche Schutzausrüstung angewendet werden. Die persönliche Schutzausrüstung beseitigt nicht die Unfallgefahr, begrenzt aber den Umfang der Verletzungen und Schäden. Bei der Wahl der Schutzausrüstung einen Fachhändler um Rat fragen.

Benutzen Sie immer:

• Gehörschutz, um das Risiko von Gehörschäden zu verringern.
• Rutschfeste und stabile Stiefel oder Schuhe. Gehen Sie nicht barfuß. Tragen Sie keine Sandalen.
• Schwere, lange Hose. Tragen Sie keine kurzen Hosen.

Tragen Sie ggf. Handschuhe, beispielsweise bei der Montage, Kontrolle oder Reinigung des Vertikutiers.

WARNUNG: Tragen Sie einen zugelassenen Gehörschutz. Eine längerfristige Beschallung mit Lärm kann zu bleibenden Gehörschäden führen.

Sicherheitsvorrichtungen am Gerät

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen.
• Führen Sie regelmäßig eine Überprüfung der Sicherheitsvorrichtungen durch. Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an Ihre Husqvarna-Servicewerkstatt.

So prüfen Sie die Abdeckungen

Die Vertikutiererabdeckung verringert Vibrationen im Gerät und das Verletzungsrisiko durch den Vertikutierer.

• Untersuchen Sie die seitliche Vertikutiererabdeckung, um sicherzustellen, dass es keine Beschädigungen wie zum Beispiel Risse gibt.
• Untersuchen Sie die hintere Abdeckung, um sicherzustellen, dass es keine Beschädigungen wie zum Beispiel Risse gibt.

Motorbremsgriff

Der Motorbremsgriff stoppt den Motor. Wenn der Motorbremsgriff losgelassen wird, stoppt der Motor.

Um eine Prüfung der Motorbremse durchzuführen, starten Sie den Motor und lassen dann den Motorbremsbügel los. Wenn der Motor nicht innerhalb von 3 Sekunden stoppt, lassen Sie die Motorbremse von einer autorisierten Husqvarna Servicewerkstatt einstellen.

(Abb. 27)

Sicherheitsschlüssel

Der Sicherheitsschlüssel befindet sich unter der Akkuabdeckung. Mit dem Sicherheitsschlüssel wird der Akku angeschlossen, der den Motor mit Strom versorgt.

• Starten und stoppen Sie den Motor, um den Sicherheitsschlüssel zu kontrollieren.
• Wenn der Sicherheitsschlüssel ordnungsgemäß funktioniert, startet der Motor nur, wenn der Schlüssel auf Position „1“ gedreht wird.

(Abb. 28)

So überprüfen Sie die Startsperre

Führen Sie eine Prüfung der Startsperre durch, um sicherzustellen, dass diese den Betrieb des Motors verhindert.

1. Drücken Sie den Motorbremsgriff in Richtung des Lenkers. Die Startsperre stoppt die Bewegung.
2. Drücken Sie die Startsperre heraus. (Abb. 29)
3. Lösen Sie die Startsperre, und stellen Sie sicher, dass sie sich zurück in die Ausgangsstellung bewegt.

So verwenden Sie den Netzkabelhalter (Modell S 138C)

Der Netzkabelhalter reduziert die Belastung für Steckdose und Netzkabel. Der Netzkabelhalter verringert zudem das Risiko eines Sturzes.

1. Biegen Sie das Netzkabel zu einer kleinen Schlaufe.
2. Legen Sie die Schlaufe in die Öffnung im Netzkabelhalter.

3. Legen Sie die Schlaufe um den Haken.

4. Ziehen Sie am Netzkabel, um die Schlaufe am Haken enger zu ziehen. (Abb. 30)

Sicherer Umgang mit Akkus

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie die wiederaufladbaren Akkus von Husqvarna nur als Stromversorgung für zugehörige Husqvarna Produkte. Um Verletzungen zu vermeiden, verwenden Sie den Akku nicht zur Energieversorgung anderer Geräte.
• Verwenden Sie keine nicht aufladbaren Akkus.
• Es besteht die Gefahr von elektrischen Schlägen. Verbinden Sie die Akkuklemmen nicht mit Schlüsseln, Münzen, Schrauben oder anderen metallischen Gegenständen. Dadurch kann es zu einem Kurzschluss des Akkus kommen.
• Legen Sie keine Gegenstände in die Luftschlitze des Akkus.
• Halten Sie den Akku von direkter Sonneneinstrahlung,

Hitze oder offenem Feuer fern. Der Akku kann explodieren und Verbrennungen und/oder chemische Verbrennungen verursachen.

• Halten Sie den Akku von Regen und Feuchtigkeit fern.
• Halten Sie den Akku von Mikrowellen und hohem Druck fern.
• Versuchen Sie nicht, den Akku zu zerlegen oder aufzubrechen.
• Wenn aus dem Akku Flüssigkeit austritt, vermeiden Sie Haut- oder Augenkontakt mit dieser. Sollten Sie dennoch mit der Flüssigkeit in Berührung gekommen sein, reinigen Sie den Bereich mit ausreichend Wasser und suchen Sie medizinische Hilfe auf.
• Der Akku darf nur bei Temperaturen zwischen - 10 und 40 °C verwendet werden.
• Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. Siehe So reinigen Sie den Akku und das Ladegerät auf Seite 112.
• Verwenden Sie keine fehlerhaften oder beschädigten Akkus.

- Lagern Sie Akkus getrennt von Metallgegenständen wie Nägeln, Münzen und Schmuck.

Sicherer Umgang mit dem Ladegerät

WARNUNG: Lesen

Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie die QC Ladegeräte nur zum Laden von Husqvarna Akkus.
• Stromschlag- oder Kurzschlussgefahr. Legen Sie keine Gegenstände in die Luftschlitze des Ladegeräts. Das Ladegerät nicht zerlegen. Verbinden Sie die Anschlüsse des Ladegeräts nicht mit Metallgegenständen. Verwenden Sie eine geprüfte Netzsteckdose.
• Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen

können, auszuschließen, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieses Gerätes ihren Arzt und den Hersteller des Implantats konsultieren.

• Prüfen Sie regelmäßig, dass das Netzkabel des Akkuladegeräts nicht beschädigt ist und dass keine Risse vorhanden sind.
• Heben Sie das Ladegerät nicht am Netzkabel an. Um das Ladegerät von der Steckdose zu trennen, ziehen Sie am Netzstecker. Ziehen Sie nicht am Netzkabel.

- Achten Sie darauf, dass Netzkabel und Verlängerungskabel nicht mit Wasser, Öl oder scharfen Kanten in Berührung kommen. Achten Sie darauf, dass die Kabel nicht in Türen, Zäunen o. ä. eingeklemmt werden. Es besteht sonst die Gefahr, dass das Ladegerät unter Strom gestellt wird.

- Reinigen Sie das Ladegerät nicht mit Wasser.

- Das Akkuladegerät kann von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten

bzw. Personen ohne jegliche Erfahrung oder Kenntnisse verwendet werden, wenn sie beaufsichtigt werden oder ihnen die sichere Verwendung des Ladegeräts ausführlich erklärt wurde und sie sich der Gefahren bewusst sind. Kinder dürfen nicht mit dem Ladegerät spielen. Die Reinigung und Wartung durch den Anwender darf nicht von Kindern ohne Aufsicht durchgeführt werden.

• Setzen Sie keine nicht wiederaufladbaren Akkus in das Ladegerät ein.
• Das Ladegerät darf nicht in der Nähe von entflammbaren Materialien oder Materialien, die Korrosion verursachen können, verwendet werden. Das Ladegerät darf nicht abgedeckt werden. Bei Rauchentwicklung oder Feuer muss der Stecker des Ladegeräts sofort aus der Steckdose gezogen werden.
• Verwenden Sie keine fehlerhaften oder beschädigten Ladegeräte.
• Laden Sie den Akku nur in geschlossenen Räumen an einem Ort mit guter Luftzirkulation und ohne direkte Sonneneinstrahlung.

Auf keinen Fall Akkus in feuchter Umgebung laden.

Netzkabelsicherung

Für Modell S 138C.

• Die Verwendung einer Fehlerstromschutzvorrichtung (FI) mit einem Auslösestrom von höchstens 30 mA wird empfohlen. Auch bei installiertem FI-Schutzschalter kann eine 100 %-ige Sicherheit nicht garantiert werden, weshalb immer sichere Arbeitsmethoden befolgt werden müssen. Überprüfen Sie den FI-Schutzschalter bei jeder Verwendung.
- Trennen Sie das Kabel sofort von der Stromversorgung, wenn das Netzkabel eingeschnitten oder die Isolierung beschädigt ist.
- Berühren Sie das eingeschnittene oder beschädigte Elektrokabel erst, wenn es von der Stromversorgung getrennt wurde.
- Reparieren Sie kein eingeschnittenes oder beschädigtes Netzkabel. Ersetzen Sie es durch ein neues.

Sicherheitshinweise für die Wartung

WARNUNG: Lesen

Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Für Modell S 138i: Um ein unbeabsichtigtes Starten während der Wartung zu vermeiden, drehen Sie den Sicherheitsschlüssel auf 0 und nehmen Sie den Akku heraus. Warten Sie mindestens 5 Sekunden, bevor Sie mit der Wartung beginnen.
• Für Modell S 138C: Ziehen Sie das Netzkabel ab, um ein versehentliches Starten während der Wartungsarbeiten zu verhindern.

• Führen Sie die Wartungsarbeiten zur Erhöhung der Lebensdauer des Geräts und Verringerung der Unfallgefahr ordnungsgemäß aus. Lassen Sie professionelle Reparaturarbeiten von einer zugelassenen Servicewerkstatt durchführen. Weitere Informationen erhalten Sie von Ihrer Servicewerkstatt.

• Führen Sie die Wartung nur gemäß dieser Betriebsanleitung durch. Größere Eingriffe sind von einer zugelassenen Servicewerkstatt auszuführen.

• Tragen Sie beim Umgang mit dem Vertikutierer schwere Arbeitshandschuhe. Der Vertikutierer ist sehr scharf und man schneidet sich sehr leicht.
• Halten Sie die Klingen des Vertikutierers sauber und scharf, um die beste und sicherste Leistung zu erreichen.
• Ihre Servicewerkstatt sollte das Gerät regelmäßig überprüfen und notwendige Einstellungen und Reparaturen vornehmen.
• Ersetzen Sie beschädigte, abgenutzte oder defekte Teile.
• Befolgen Sie die Anweisungen für das Auswechseln von Zubehörteilen. Verwenden Sie nur Zubehör vom Gerätehersteller.
• Wenn es nicht in Betrieb ist, bewahren Sie Gerät, Akku und Ladegerät getrennt an einem trockenen und abgeschlossenen Ort auf. Achten Sie darauf, dass Kinder und unbefugte

Montage

Einleitung

WARNUNG: Lesen Sie das Kapitel über Sicherheit vor der Montage des Produkts.

WARNUNG: Für Modell S 138i: Um ein unbeabsichtigtes Starten bei der Montage zu verhindern, drehen Sie den Sicherheitsschlüssel auf 0, entfernen Sie den Akku und warten Sie mindestens 5 Sekunden.

Für Modell S 138C: Ziehen Sie das Netzkabel ab, um ein versehentliches Starten während der Montage zu verhindern.

Für die Montage des Griffs

1. Lösen Sie die unteren Knöpfe.
2. Schieben Sie die Flügelmuttern zum unteren Ende der Nut an der linken und der rechten Seite des Geräts. (Abb. 31)

3. Stellen Sie die Höhe des Griffs in einer der 2 verfügbaren Positionen ein.

4. Bewegen Sie die Flügelmuttern nach oben in Richtung Griff, bis sie den Anschlag erreichen und Sie ein Klicken hören. (Abb. 32)

5. Ziehen Sie die Knöpfe vollständig an.

So montieren Sie den Grasfänger

1. Befestigen Sie den Rahmen des Grasfängers am Fangbeutel, sodass der starre Teil des Beutels nach unten weist. Halten Sie den Griff des Rahmens am oberen Ende des Fangbeutels fest. (Abb. 33)
2. Setzen Sie den unteren Teil des Rahmens des Grasfängers in die Nut an der Unterseite des Grasfängers.
3. Befestigen Sie den Fangbeutel mit den Klemmen am Rahmen des Grasfängers. (Abb. 34)
4. Heben Sie die hintere Abdeckung an.
5. Bringen Sie den Grasfänger in die richtige Position. (Abb. 35)
6. Befestigen Sie den Grasfänger an der Oberkante des Chassis. Stellen Sie sicher, dass die hintere Abdeckung dicht mit dem Grasfänger abschließt, um Undichtigkeiten zu verhindern. (Abb. 36)

Betrieb

Einleitung

WARNUNG: Vor dem Betrieb des Gerätes müssen Sie die Sicherheitsinformationen lesen und verstehen.

Husqvarna Connect

Husqvarna Connect ist eine kostenlose App für Ihr Mobilgerät. Die Husqvarna Connect App bietet erweiterte Funktionen für Ihr Gerät:

• Erweiterte Produktinformationen
• Informationen über Produktteile und -wartung sowie entsprechende Hilfe dazu.

So verwenden Sie Husqvarna Connect

1. Laden Sie die Husqvarna Connect App auf Ihr Mobiltelefon.

2. Anmeldung bei der Husqvarna Connect App.

3. Befolgen Sie die Anweisungen in der Husqvarna Connect App, um sich zu verbinden und das Gerät zu registrieren.

So stellen Sie die Arbeitstiefe ein

WARNUNG: Stellen Sie die Arbeitstiefe nicht ein, während Sie das Gerät verwenden.

1. Drücken und drehen Sie den Einstellknopf für die Arbeitstiefe gegen den Uhrzeigersinn, um die Arbeitstiefe zu erhöhen.
2. Drücken und drehen Sie den Einstellknopf für die Arbeitstiefe im Uhrzeigersinn, um die Arbeitstiefe zu senken. (Abb. 37)

WARNUNG: Vor dem Betrieb des Akkus müssen Sie die Sicherheitsinformationen lesen und verstehen. Sie müssen außerdem Bedienungsanleitung für den Akku u Ladegerät lesen und verstehen.

Akkuladezustand

Auf der Anzeige werden der verbleibende Ladezustand und eventuelle Störungen des Akkus angezeigt. Die Akkukapazität wird nach dem Ausschalten des Geräts bzw. nach Drücken der Akkuanzeigetaste für 5 Sekunden angezeigt. Das Warnsymbol auf dem Akku ist an, wenn eine Störung vorliegt. Siehe Akku auf Seite 113.

(Abb. 38)

LED-Leuchten	Akkuladezustand
Alle LEDs leuchten Volle Ladung (75-100 %)
LED 1, LED 2 und LED 3 leuchten	Der Akku ist zu 50-75 % geladen
LED 1 und LED 2 leuchten	Der Akku ist zu 25-50 % geladen
LED 1 leuchtet Der Akku ist zu 0-25 % geladen.
LED 1 blinkt Der Akku ist leer. Laden Sie den Akku.

So laden Sie den Akku

Laden Sie den Akku vor dem ersten Gebrauch. Der Akku ist bei der Auslieferung an den Kunden nur zu 30 % geladen.

Hinweis: Das Ladegerät muss mit der auf dem Typenschild angegebenen Spannung und Frequenz angeschlossen werden.

Der Akku wird nicht aufgeladen, wenn die Akkutemperatur über 50 °C beträgt. Das Ladegerät verringert die Temperatur des Akkus, bevor es zu laden beginnt.

1. Schließen Sie ein Ende des Netzkabels für das Ladegerät an die Anschlussbuchse des Ladegeräts an.
2. Schließen Sie das andere Ende des Netzkabels für das Ladegerät an eine geerdete Steckdose an. Die LED am Ladegerät blinkt einmal grün. (Abb. 39)

3. Die Batterie in das Ladegerät einlegen. Die grüne Leuchte auf dem Ladegerät leuchtet auf, wenn der Akku richtig mit dem Ladegerät verbunden ist. (Abb. 40)

4. Wenn alle LEDs am Akku leuchten, ist der Akku vollständig aufgeladen. Laden Sie den Akku für maximal 24 Stunden.

5. Um das Ladegerät von der Steckdose zu trennen, ziehen Sie am Netzstecker und nicht am Netzkabel.
6. Den Akku aus dem Ladegerät entnehmen.

Akku-Ladestatus

Ein Husqvarna Li-Ionen-Akku kann in jedem Ladezustand aufgeladen oder genutzt werden. Der Akku wird hierdurch nicht beschädigt. Ein vollgeladener Akku behält seine Ladung auch dann, wenn der Akku im Ladegerät belassen wird.

LED-Anzeige Ladezustand
LED 1 blinkt 0 %-25 %
LED 1 leuchtet, LED 2 blinkt	25 %-50 %
LED 1 und LED 2 leuchten, LED 3 blinkt	50 %-75 %
LED 1, LED 2 und LED 3 leuchten, LED 4 blinkt	75%-100 %
LED 1, LED 2, LED 3 und LED 4 leuchten	Vollständig aufgeladen

Betrieb von S 138i

So starten Sie das Gerät

1. Legen Sie einen geladenen Akku in das Akkufach Nummer 1 unter der Akkuabdeckung. Für eine längere Betriebsdauer legen Sie einen zweiten aufgeladenen Akku in das Akkufach 2.
2. Drehen Sie den Sicherheitsschlüssel auf 1. (Abb. 41)
3. Bleiben Sie hinter dem Gerät.
4. Drücken Sie die EIN/AUS-Taste (A) auf dem Bedienfeld, sodass die grüne LED (B) aufleuchtet. (Abb. 42)
5. Lösen Sie die Wegfahrsperre. (Abb. 43)
6. Drücken Sie den Motorbremsbügel in die Richtung des Lenkers. (Abb. 44)

So verwenden Sie die SavE-Akkusparfunktion

Das Gerät ist mit einer Akkusparfunktion (SavE) ausgestattet, um die Betriebsdauer zu verlängern.

1. Drücken Sie die SavE-Taste (Energiespartaste) zum Starten der Funktion. Die grüne LED leuchtet auf. (Abb. 45)
2. Drücken Sie die SavE-Taste (Energiespartaste) erneut, um die Funktion zu deaktivieren. Die grüne LED (B) erlischt.

Gerät stoppen

Das Gerät stoppt automatisch, wenn Sie es für 10 Minuten nicht in Betrieb nehmen. Stellen Sie stets den Sicherheitsschlüssel auf 0, bevor Sie das Gerät unbeaufsichtigt lassen.

1. Lösen Sie den Motorbremsbügel, um den Motor auszuschalten. (Abb. 46)
2. Halten Sie den EIN/AUS-Schalter (A) auf dem Bedienfeld gedrückt, bis die grüne LED (B) erlischt. (Abb. 42)
3. Öffnen Sie die Akkuabdeckung und drehen Sie den Sicherheitsschlüssel auf 0. (Abb. 47)
4. Um den Akku zu entfernen, drücken Sie die beiden Entriegelungstasten gleichzeitig und ziehen den Akku heraus. (Abb. 48)
5. Laden Sie den Akku, wenn er schwach ist. Weitere Informationen finden Sie unter So laden Sie den Akku auf Seite 110.

Betrieb von S 138C

So starten Sie das Gerät

1. Stecken Sie das Netzkabel in die Steckdose unten am Griff. (Abb. 49)

2. Setzen Sie das Netzkabel in den Netzkabelhalter. Siehe So verwenden Sie den Netzkabelhalter (Modell S 138C) auf Seite 104. (Abb. 30)

3. Bleiben Sie hinter dem Gerät.
4. Lösen Sie die Wegfahrsperre. (Abb. 50)
5. Drücken Sie den Motorbremsbügel in die Richtung des Lenkers. (Abb. 51)

So stoppen Sie das Produkt

1. Lösen Sie den Motorbremsbügel, um den Motor auszuschalten. (Abb. 52)
2. Ziehen Sie das Netzkabel von der Steckdose und anschließend vom Gerät ab. (Abb. 53)

ACHTUNG: Ziehen Sie den Stecker gerade heraus. Ziehen Sie nicht am Netzkabel.

Wartung

Einleitung

WARNUNG: Bevor Sie eine Wartung durchführen, müssen Sie das Kapitel über die Sicherheit lesen und verstehen.

Für alle Wartungs- und Reparaturarbeiten am Produkt ist eine spezielle Schulung erforderlich. Wir garantieren die Verfügbarkeit von professionellen Reparaturen und Wartungsarbeiten. Wenn Ihr Händler keine

Servicewerkstatt ist, sprechen Sie mit ihm, um Informationen über die nächste Servicewerkstatt zu erhalten.

Wartungsplan

Die Wartungsintervalle werden anhand der täglichen Nutzung des Geräts berechnet. Die Intervalle ändern sich, wenn das Gerät nicht täglich verwendet wird.

Informationen zur Wartung mit * finden Sie unter Sicherheitsvorrichtungen am Gerät auf Seite 103.

S 138i und S 138C Nach je-	dem Ein-satz	Monatlich	Zu jeder Jahres-zeit
Führen Sie eine allgemeine Inspektion durch. X
Reinigen Sie das Gerät. X
Prüfen Sie den Vertikutierer. X
Stellen Sie sicher, dass die Sicherheitsvorrichtungen am Gerät nicht beschädigt sind. *	X
Überprüfen Sie die Abdeckungen. * X
Führen Sie eine Prüfung des Motorbremsbügels durch. * X
Prüfen Sie die Wegfahrsperre. * X
Nur S 138i. Nach je-	dem Ein-satz	Monatlich	Zu jeder Jahres-zeit
Stellen Sie sicher, dass die EIN/AUS-Taste funktioniert und nicht defekt ist. X
Untersuchen Sie den Akku auf Schäden. X
Kontrollieren Sie den Ladezustand des Akkus. X
Stellen Sie sicher, dass die Entriegelungstasten am Akku richtig funktionieren und der Akku in das Gerät einrastet.	X
Überprüfen Sie das Ladegerät auf Beschädigungen und stellen Sie sicher, dass es ordnungsgemäß funktioniert.		X
Überprüfen Sie die Verbindungen zwischen dem Akku und dem Gerät. Überprüfen Sie auch die Verbindung zwischen dem Akku und dem Ladegerät.			X

So führen Sie eine allgemeine Inspektion durch

• Stellen Sie sicher, dass die Muttern und Schrauben am Produkt nicht beschädigt sind.
• Stellen Sie sicher, dass die Kabel an dem Produkt nicht so liegen, dass sie beschädigt werden könnten.

So reinigen Sie das Gerät

• Kunststoffteile mit einem sauberen und trockenen Tuch reinigen.
• Verwenden Sie kein Wasser zur Reinigung des Produkts. Wasser kann in den Akku oder den Motor eindringen und einen Kurzschluss oder andere Schäden am Produkt verursachen.
• Reinigen Sie das Gerät nicht mit einem Hochdruckreiniger.
• Lassen Sie kein Wasser direkt auf den Motor gelangen.
• Verwenden Sie einen Pinsel, um Blätter, Gras und Schmutz zu entfernen.

So reinigen Sie den Akku und das Ladegerät

WARNUNG: Reinigen Sie weder den Akku noch das Ladegerät mit Wasser.

WARNUNG: Verwenden Sie keine chemischen Substanzen zum Reinigen des Akkus.

• Stellen Sie sicher, dass der Akku und das Ladegerät sauber und trocken sind, bevor Sie den Akku in das Ladegerät einlegen.
• Reinigen Sie die Akkuklemmen mit Druckluft oder einem weichen, trockenen Tuch.

- Reinigen Sie die Oberflächen des Akkus und des Ladegeräts mit einem weichen, trockenen Tuch.

So prüfen Sie den Vertikutierer

WARNUNG: Für Modell S 138i: Um ein unbeabsichtigtes Starten zu verhindern, drehen Sie den Sicherheitsschlüssel auf „0“, entfernen Sie den Akku und warten Sie mindestens 5 Sekunden.

Für Modell S 138C: Ziehen Sie das Netzkabel ab, um ein versehentliches Starten zu verhindern.

WARNUNG: Tragen Sie Schutzhandschuhe, wenn Sie an am Vertikutierer eine Wartung durchführen. Die Klingen des Vertikutierers sind sehr scharf und man schneidet sich sehr leicht.

- Prüfen Sie den Vertikutierer auf Beschädigungen oder Risse. Wechseln Sie einen beschädigten Vertikutierer unbedingt aus.

So ersetzen Sie den Vertikutierer

WARNUNG: Tragen Sie Schutzhandschuhe, wenn Sie an am Vertikutierer eine Wartung durchführen. Der Vertikutierer ist sehr scharf und man schneidet sich sehr leicht.

1. Drehen Sie das Gerät auf die rechte Seite. (Abb. 54)
2. Entfernen Sie die 2 Schrauben (A) und die Vertikutiererabdeckung (B). Drücken Sie den Vertikutierer (C) nach oben und aus dem Gerät heraus. (Abb. 55)

Fehlerbehebung

Akku

LED-Anzeige am Akku Ursache Lösung
Die grüne LED blinkt. Die	Akkuspannung ist niedrig. Den Akku laden. Siehe Seite 110.	So laden Sie den Akku auf
Die Fehler-LED blinkt. Der	Akku ist schwach. Den Akku laden. Siehe Seite 110.	So laden Sie den Akku auf
	Die Temperatur in der Arbeitsumgebung ist zu hoch oder zu niedrig.	Der Akku darf nur bei Temperaturen zwischen -10 und 40 °C verwendet werden.
	Überspannung. Sicherstellen, dass die	Netzspannung mit dem auf dem Typenschild des Geräts angezeigten Spannungswert übereinstimmt.
		Den Akku aus dem Ladegerät entnehmen. 5 Sekunden und warten und erneut versuchen, den Akku aufzuladen. Falls das Problem weiter besteht, eine autorisierte Servicewerkstatt kontaktieren.
Die Fehler-LED leuchtet.	Die Zellendifferenz ist zu groß (1 V). Bitte eine autorisierte Servicewerkstatt kontaktieren.

Akkuladegerät

Die LED am Akkula-degerät	Ursache Lösung
Die Fehler-LED blinkt.	Die Temperatur in der Arbeitsumgebung ist zu hoch oder zu niedrig.	Das Ladegerät darf nur in Umgebungen mit Temperaturen zwischen 5 und 40 °C verwendet werden.
Die Fehler-LED leuchtet.		Bitte eine autorisierte Servicewerkstatt kontaktieren.

Bedienfeld

Für Modell S 138i

Fehler Fehlercodes	(An-zahl des Blinkens)	Mögliche Fehler Mögliche Fehlerbehebung
Störungs-LED blinkt	3 Der Motor ist überlastet. Verrringern Sie die Arbeitstiefe. SieheSo stellen Sie die Arbeitstiefe ein auf Seite 109. Wenn die Fehler-LED weiterhin blinkt, ist der Vertikutierer blockiert. Um ein unbeabsichtigtes Starten zu verhindern, drehen Sie den Sicherheitsschlüssel auf 0, entfernen Sie den Akku und warten Sie mindestens 5 Sekunden. Stellen Sie sicher, dass sich der Vertikutierer frei bewegen kann. Falls das Problem weiterbesteht, wenden Sie sich an eine autorisierte Servicewerkstatt.
	5 Die Motordrehzahl	fällt zu stark ab und der Motor stoppt.
	9 Die Motorsteuerung ist zu heiß.		Schalten Sie den Motor ab und warten Sie, bis er sich abgekühlt hat.
	7 Akkufehler oder kein Signal vom Akku.		Setzen Sie den Akku korrekt in das Gerät ein und untersuchen Sie den Akkuanschluss. Wenn die Fehler-LED am Akku blinkt, lesen Sie Akku-Ladestatus auf Seite 110.
			Der Akku ist schwach. Laden Sie den Akku. Siehe So laden Sie den Akku auf Seite 110.
Das Gerät schaltet sich ab	6 Der Akku ist schwach. Laden Sie den Akku. SieheSo laden Sie den Akku auf Seite 110.
	0 Anschluss für den Akku defekt.		Überprüfen Sie den Anschluss für den Akku.
Andere Fehler Wenn andere Fehler auftreten, stellen Sie den Sicherheitsschlüssel auf 0, entfernen Sie den Akku und wenden Sie sich an eine zugelassene Servicewerkstatt.

Transport, Lagerung und Entsorgung

Transport

• Die enthaltenen Lithium-Ionen-Batterien unterliegen den gesetzlichen Bestimmungen zu gefährlichen Gütern.
- Für gewerbliche Transporte müssen besondere Anforderungen bei Verpackung und Kennzeichnung eingehalten werden.
- Stellen Sie sicher, dass Sie sich an die Vorschriften für gefährliche Güter halten, wenn Sie das Produkt für den Transport vorbereiten. Gegebenenfalls gelten örtliche Vorschriften.
- Entnehmen Sie die für den Transport stets den Akku.
- Decken Sie die Akkustecker mit Klebeband ab und stellen Sie sicher, dass der Akku sich während des Transports nicht bewegen kann.
- Sichern Sie das Produkt während des Transports.

Lagerung

• Entnehmen Sie für die Lagerung stets den Akku.
• Stellen Sie zur Vermeidung von Unfällen sicher, dass der Akku während der Lagerung nicht an das Produkt angeschlossen bleibt.
• Bewahren Sie das Ladegerät an einem geschlossenen und trockenen Ort auf.
• Bewahren Sie den Akku und das Ladegerät an einem trockenen Ort ohne Feuchtigkeit oder Frost auf.
• Trennen Sie den Akku während der Lagerung vom Ladegerät.

• Lagern Sie den Akku nicht an einem Ort, an dem es zu elektrostatischen Entladungen kommen kann. Bewahren Sie den Akku nicht in einem Metallkasten auf.

• Lagern Sie den Akku an einem Ort mit einer Temperatur zwischen 5 und 25 °C und setzen Sie ihn nicht direkter Sonneneinstrahlung aus.

• Lagern Sie das Ladegerät an einem Ort mit einer Temperatur zwischen 5 und 45 °C und setzen Sie es nicht direkter Sonneneinstrahlung aus.
• Stellen Sie sicher, dass der Akkustand mindestens zwischen 30 und 50 % beträgt, bevor Sie das Produkt für längere Zeit einlagern.
• Bewahren Sie das Produkt, den Akku und das Ladegerät an einem verschließbaren Ort und für Kinder und unbefugte Personen unzugänglich auf.
• Reinigen Sie das Produkt und lassen Sie es vollständig warten, bevor Sie es längere Zeit einlagern.

Entsorgung

Durch Symbole auf dem Produkt oder seiner Verpackung wird angezeigt, dass dieses Produkt nicht

über den Hausmüll entsorgt werden darf. Es ist einer entsprechenden Recycling-Einrichtung zuzuführen, damit elektrische und elektronische Komponenten wiedergewonnen werden können.

Dadurch, dass Sie sicherstellen, dass Sie mit diesem Produkt sorgfältig umgehen, können Sie helfen, den potentiellen negativen Auswirkungen auf die Umwelt und Ihre Mitmenschen entgegenzuwirken, die sich andernfalls durch eine unsachgemäße Entsorgung dieses Produkts ergeben können. Genauere Informationen über die ordnungsgemäße Entsorgung dieses Produkts erhalten Sie bei Ihrer Stadtverwaltung, Ihrem Abfallentsorgungsunternehmen oder dem Geschäft, in dem Sie Ihr Produkt gekauft haben.

(Abb. 57)

Technische Angaben

	S 138i S 138C
Motor
Motortyp BLDC (bürstenlos) 36 V Wechselstrommotor
Anbaugerätdrehzahl – SavE, U/min 3000 k.A.
Anbaugerätdrehzahl – Nennwert, U/min 3200 4200
Motorleistung – max. kW 1,28 1,8
Motorleistung – Nennwert, kW 0,9 1,6
Gewicht
Gewicht, kg 19,5 (ohne Akku) 19,0
Akku
Akkutyp Husqvarna-Akkuserie k.A.
Akkulaufzeit
Mindest-Akkulaufzeit (Leerlauf) bei aktiviertem SavE-Modus, mit einem Husqvarna 5,2-Ah-Akku (Bli200).	115 k.A.
Mindest-Akkulaufzeit (Leerlauf) bei aktiviertem Standardmodus, mit einem Husqvarna 5,2-Ah-Akku (Bli200).	102 N/A
Geräuschemissionen 13
Schallleistungspegel, gemessen dB (A)	89,2 95,7
Schallleistungspegel, garantiert L_WA dB (A)	91	98
Schallpegel^14
Schalldruckpegel am Ohr des Bedieners, dB (A) 75,3 81,7
Vibrationspegel^15
Griff, m/s2	5,5 8,3
Betreiben
Arbeitstiefe max./min., mm -8/+5 -8/+5
Arbeitsbreite, cm 37,5 37,5
Deltaklingen-Anbaugerät 5973510-01 5973510-01
Federzahn-Anbaugerät 5973509-01 5973509-01
Grasfängerkapazität, Liter 45 45

Zugelassene Akkus (S 138i) Typ Akkukapazität, Ah Spannung, V Gewicht, lb/kg
BLi20 Lithium-Ionen	4,0	36	2,6/1,2
BLi200 Lithium-Ionen	5,2	36	2,8/1,3
BLi300 Lithium-Ionen	9,4	36	4,1/1,9

Zugelassene Ladegeräte für die angegebenen Akkus, BLi (S 138i)	Eingangsspannung, V	Frequenz, Hz	Leistung, W
QC80	100–240	50–60	80
QC80F	12	0	80
QC330	100–240	50–60	330
QC500	100–240	50–60	500

Konformitätserklärung

EU-Konformitätserklärung

Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: [phone], erklärt in alleiniger Verantwortung, dass das Gerät:

Beschreibung Vertikutierer
Marke Husqvarna
Typ/Modell S 138C
Identifizierung Seriennummern ab 2022

die folgenden EU-Richtlinien und -Verordnungen erfüllt:

Richtlinie/Verordnung	Beschreibung
2011/65/EG „zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten“
2006/42/EG „Maschinenrichtlinie“
2014/30/EG „über elektromagnetische Verträglichkeit“
2000/14/EG „über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“

und dass die folgenden Normen und/oder technischen

Daten angewendet werden: EN 60335-1:2012/

A11:2014/A13:2017, EN 50636-2-92:2014, EN

55014-1:2017/A11:2020, EN 55014-2:2015, EN

61000-3-2:2014, EN 61000-3-11:2000, EN IEC

63000:2018.

Informationen zu Geräuschemissionen finden Sie unter

Technische Angaben auf Seite 115.

Huskvarna, 2022-10-20

$$ \Delta s \mathrm {d u} $$

Claes Losdal

Entwicklungsleiter/Gartenprodukte

Husqvarna AB

Verantwortlich für die technische Dokumentation

CE

EU-Konformitätserklärung

Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: [phone], erklärt in alleiniger Verantwortung, dass das Gerät:

Beschreibung Vertikutierer
Marke Husqvarna
Typ/Modell S 138i
Identifizierung Seriennummern ab 2022

die folgenden EU-Richtlinien und -Verordnungen erfüllt:

Richtlinie/Verordnung	Beschreibung
2011/65/EG „zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten“
2006/42/EG „Maschinenrichtlinie“
2014/30/EG „über elektromagnetische Verträglichkeit“
2000/14/EG „über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“

und dass die folgenden Normen und/oder technischen

Daten angewendet werden: EN 60335-1:2012/

A11:2014/A13:2017/ A1:2019/A2:2019/A14:2019, EN

50636-2-92:2014, EN ISO 12100:2010, EN

55014-1:2017/A11:2020, EN 55014-2:2015, EN IEC

63000:2018.

Informationen zu Geräuschemission finden Sie unter

Technische Angaben auf Seite 115.

Huskvarna, 2022-10-20

$$ \Delta_ {n} \mathrm {d u} $$

Claes Losdal

Entwicklungsleiter/Gartenprodukte

Husqvarna AB

Verantwortlich für die technische Dokumentation

Περιεχόμενα

Εισαγωγή....119

Ασφάλεια....122

Technische gegevens....356

Verklaring van overeenstemming.... 358

Inleiding

Productbeschrijving

Technische gegevens
Technische gegevens

Introduktion.... 537

Säkerhet.... 539

Montering....548

Drift....548

Underhåll.... 550

Felsökning.... 551

Originale instruktioner

Originalanweisungen

Αρχικές οδηγίες
