РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ART 2618 Li + BOSCH

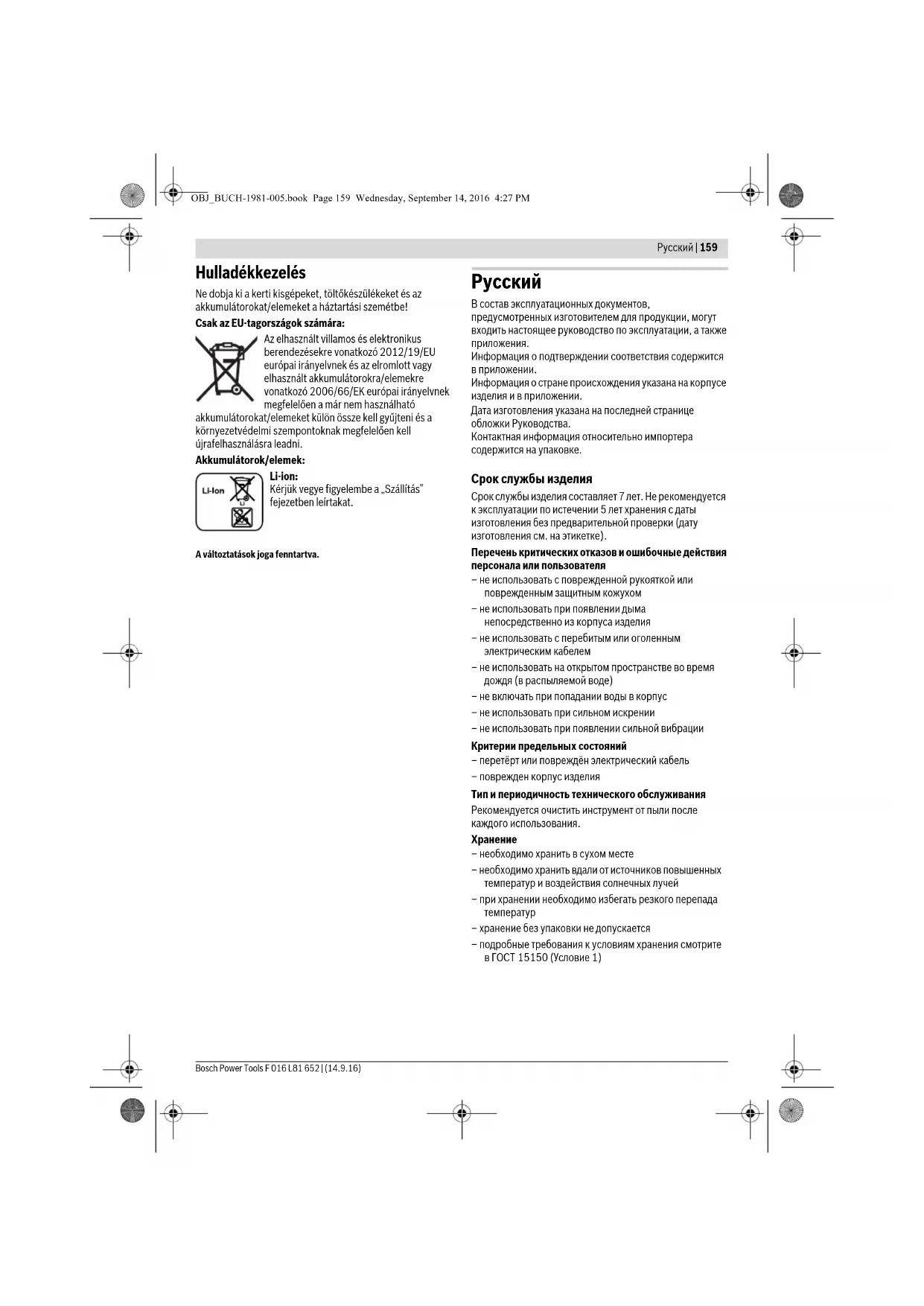

В состав эксплуатационных документов, предусмотренных изготовителем для продукции, могут входить настоящее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении. Информация о стране происхождения указана на корпусе изделия и в приложении. Дата изготовления указана на последней странице обложки Руководства. Контактная информация относительно импортера содержится на упаковке. Срок службы изделия Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке). Перечень критических отказов и ошибочные действия персонала или пользователя – не использовать с поврежденной рукояткой или поврежденным защитным кожухом – не использовать при появлении дыма непосредственно из корпуса изделия – не использовать с перебитым или оголенным электрическим кабелем – не использовать на открытом пространстве во время дождя (в распыляемой воде) – не включать при попадании воды в корпус – не использовать при сильном искрении – не использовать при появлении сильной вибрации Критерии предельных состояний – перетёрт или повреждён электрический кабель – поврежден корпус изделия Тип и периодичность технического обслуживания Рекомендуется очистить инструмент от пыли после каждого использования.

– необходимо хранить в сухом месте – необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей – при хранении необходимо избегать резкого перепада

– хранение без упаковки не допускается – подробные требования к условиям хранения смотрите в ГОСТ 15150 (Условие 1) OBJ_BUCH-1981-005.book Page 159 Wednesday, September 14, 2016 4:27 PM160 | Русский F 016 L81 652 | (14.9.16) Bosch Power Tools Транспортировка – категорически не допускается падение и любые механические воздействия на упаковку при транспортировке – при разгрузке/погрузке не допускается использование люб ого вид а техник и, раб отающе й по прин ципу зажим а

– подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5) Указания по безопасности Внимание! Внимательно прочитайте следующие указания. Ознакомьтесь с элементами управления и правильным пользованием садового инструмента. Сохраняйте руководство по эксплуатации для дальнейшего использования. Пояснение пиктограмм Общее указание на наличие

Прочитайте руководство по эксплуатации. Следите за тем, чтобы отбрасываемые работающей машиной предметы не травмировали находящихся вблизи людей. Предупреждение: Выдерживайте безопасное расстояние до садового инструмента, когда он работает. Неприменимо. Вынимайте аккумулятор перед работами по настройке или очистке садового инструмента или если Вы надолго оставляете садовый инструмент без присмотра. Обязательно надевайте средства защиты органов слуха и защитные очки. Не работайте в дождь и не оставляйте триммер в дождь

Следите за тем, чтобы чужеродные предметы, отлетающие от триммера, не травмировали находящихся поблизости людей. Предупреждение: Выдерживайте безопасное расстояние до садового инструмента, когда он работает. Эксплуатация Этот садовый инструмент не предназначен для использования лицами (включая детей) с ограниченными психическими или сенсорными способностями, с нарушениями психического здоровья, а также с недостаточным опытом/знаниями, исключая случаи, когда эксплуатация осуществляется такими лицами под наблюдением ответственного за их безопасность либо после получения от ответственного за безопасность соответствующих разъяснений относительно эксплуатации данного садового инструмента. a.c. d.c. OBJ_BUCH-1981-005.book Page 160 Wednesday, September 14, 2016 4:27 PMРусский | 161 Bosch Power Tools F 016 L81 652 | (14.9.16) Необходимо проследить, чтобы дети не играли с садовым инструментом. Никогда не позволяйте пользоваться триммером детям или лицам, не знакомым с этими указаниями. Национальные предписания могут ограничивать возраст оператора. Если Вы не пользуетесь триммером, храните его в недоступном для детей месте. Никогда не работайте с триммером, если отсутствуют или повреждены крышки или защитные приспособления или если они неправильно установлены. Перед началом работы и после удара проверьте садовый инструмент на предмет износа и повреждений и при необходимости отдайте его в ремонт. Не пользуйтесь садовым инструментом, если Вы устали или больны, или находитесь под действием спиртных напитков, наркотических средств или медикаментов. Надевайте длинные, прочные штаны, прочную обувь и рукавицы. Не надевайте свободную одежду, украшения, короткие штаны, сандалии и не работайте без обуви. Чтобы волосы не запутались в движущихся деталях, подвязывайте их выше уровня

При обслуживании садового инструмента надевайте защитные очки и наушники. Всегда сохраняйте устойчивое положение и равновесие. Не перенапрягайтесь. Никогда не пользуйтесь триммером, если поблизости находятся другие люди, в особенности дети, или домашние

Оператор или пользователь ответственен за несчастные случаи и ущерб, нанесенный другим лицам или их имуществу. Не касайтесь вращающегося ножа до его полной остановки. Нож вращается еще после выключения двигателя по инерции и может нанести травму. Работайте только при дневном освещении или хорошем искусственном освещении. Не работайте с триммером при плохих погодных условиях, в частности, когда собирается гроза. Использование триммера на влажной траве снижает эффективность работы. Перед транспортировкой триммера от места/к месту работы выключайте его. Включайте садовый инструмент, только когда Ваши руки и ноги находятся на достаточном расстоянии от режущих ножей. Не подставляйте руки и ноги под вращающуюся леску. Перед тем, как менять нож, извлеките аккумуляторную

OBJ_BUCH-1981-005.book Page 161 Wednesday, September 14, 2016 4:27 PM162 | Русский F 016 L81 652 | (14.9.16) Bosch Power Tools Никогда не используйте металлические режущие элементы для этого триммера. Регулярно проверяйте триммер и выполняйте работы по его техобслуживанию. Отдавайте триммер в ремонт только в авторизированные сервисные мастерские. Постоянно следите за чистотой вентиляционных шлицев. Извлечение аккумуляторной

– всегда перед тем, как оставить садовый инструмент без

– перед тем, как менять нож. – перед очисткой или работами на

Храните садовый инструмент в надежном, сухом и недоступном для детей месте. Не ставьте другие предметы на садовый инструмент. Для сохранения безопасности меняйте изношенные или поврежденные части. Для замены используйте оригинальные запасные части фирмы Bosch. Никогда не включайте садовый инструмент без монтированных соответствующих деталей. Указания по оптимальному обращению с аккумулятором Убедитесь, что садовый инструмент выключен, прежде чем вставлять аккумуляторную батарею. Установка аккумуляторной батареи во включенный садовый инструмент может привести к несчастному

Используйте только предусмотренные для данного садового инструмента аккумуляторные батареи производства Bosch. Использование других аккумуляторных батарей может привести к травмам и чревато возникновением пожара. Не вскрывайте аккумулятор. При этом возникает опасность короткого замыкания.

аккумуляторную батарею от высоких температур, напр., от длительного нагревания на солнце, от огня, воды и влаги. Существует опасность

Защищайте неиспользуемый аккумулятор от канцелярских скрепок, монет, ключей, гвоздей, винтов и других маленьких металлических предметов, которые могут закоротить полюса. Короткое замыкание полюсов аккумулятора может привести к ожогам или

При повреждении и ненадлежащем использовании аккумулятора может выделиться газ. Обеспечьте приток свежего воздуха и при возникновении жалоб обратитесь к врачу. Газы могут вызвать раздражение дыхательных путей. OBJ_BUCH-1981-005.book Page 162 Wednesday, September 14, 2016 4:27 PMРусский | 163 Bosch Power Tools F 016 L81 652 | (14.9.16) Используйте аккумуляторную батарею только в комбинации с Вашим инструментом Bosch. Только так Вы сможете предотвратить опасную перегрузку аккумулятора. Острыми предметами, как напр., гвоздем или отверткой, а также внешним силовым воздействием можно повредить аккумуляторную батарею. Это может привести к внутреннему короткому замыканию, возгоранию с задымлением, взрыву или перегреву аккумуляторной батареи. Не замыкайте накоротко аккумулятор. Это создает опасность взрыва. Защищайте аккумулятор от влаги и

Храните аккумулятор только в диапазоне температур от –20 °C до 50 °C. Не оставляйте аккумулятор летом в автомобиле. Время от времени прочищайте вентиляционные прорези аккумулятора мягкой, сухой и чистой кисточкой. Указания по технике безопасности для зарядных устройств Прочтите все указания и инструкции по технике безопасности. Упущения в отношении указаний и инструкций по технике безопасности могут стать причиной поражения электрическим током, пожара и тяжелых травм. Тщательно сохраняйте эти инструкции. Пользуйтесь зарядным устройством только в том случае, если Вы в состоянии полностью оценить его функции и привести их в действие или получили соответствующие

Это зарядное устройство не предназначено для использования детьми и лицами с ограниченными физическими, сенсорными или умственными способностями или недостаточным опытом и знаниями. Пользоваться этим зарядным устройством детям в возрасте 8 лет и лицам с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом и знаниями разрешается только под присмотром ответственного за их безопасность лица или если они прошли инструктаж на предмет надежного использования зарядного устройства и понимают, какие опасности исходят от него. Иначе существует опасность неправильного использования и получения травм. Смотрите за детьми при пользовании, очистке и техническом обслуживании. Дети не должны играть с зарядным устройством. Заряжайте только литиево- ионные аккумуляторы Bosch OBJ_BUCH-1981-005.book Page 163 Wednesday, September 14, 2016 4:27 PM164 | Русский F 016 L81 652 | (14.9.16) Bosch Power Tools емкостью от 1,5 А-ч (от 5 элементов). Напряжение аккумулятора должно подходить к зарядному напряжению зарядного устройства. Не заряжайте незаряжаемые батареи. Иначе существует опасность пожара и взрыва. Защищайте зарядное устройство от дождя и сырости. Проникновение воды в зарядное устройство повышает риск поражения электротоком. Заряжайте только литиево- ионные аккумуляторные батареи Bosch. Напряжение аккумулятора должно подходить к зарядному напряжению зарядного устройства. Иначе существует опасность пожара и

Содержите зарядное устройство в чистоте. Загрязнения вызывают опасность поражения электротоком. Перед каждым использованием проверяйте зарядное устройство, кабель и штепсельную вилку. Не пользуйтесь зарядным устройством с обнаруженными повреждениями. Не вскрывайте самостоятельно зарядное устройство, а поручайте ремонт квалифицированному спе- циалисту и обязательно с использованием оригинальных запчастей. Поврежденные заряд- ные устройства, кабель и штепсельная вилка повышают риск поражения электротоком. Не ставьте зарядное устройство во включенном состоянии на легко воспламеняющиеся материалы (например, бумагу, текстиль и т.п.) или рядом с горючими веществами. Нагрев зарядного устройства при зарядке создает опасность возникновения

Не прикрывайте вентиляционные щели зарядного устройства. В противном случае возможен перегрев зарядного устройства и выход из строя.

Следующие символы помогут Вам при чтении и понимании руководства по эксплуатации. Запомните символы и их значение. Правильная интерпретация символов поможет Вам правильнее и надежнее работать с садовым инструментом. Символ Значение Надевайте защитные рукавицы Направление движения Направление реакции

Разрешенное действие Запрещенное действие Слышимый звук Принадлежности/запчасти CLICK! OBJ_BUCH-1981-005.book Page 164 Wednesday, September 14, 2016 4:27 PMРусский | 165 Bosch Power Tools F 016 L81 652 | (14.9.16) Применение по назначению Настоящий инструмент предназначен для стрижки травы и сорняка под кустами, а также на склонах и для обработки кромок, к которым не добраться газонокосилкой. Использование по назначению распространяется на температуру окружающей среды от 0 °C до 40 °C. Технические данные Триммер ART 23-18 LI/

3 600 HA5 C.. 3 600 HA5 E.. Число оборотов холостого хода

7000/8000 7000/8000 Переставляемая рукоятка

Ширина захвата см 23 26 Вес согласно EPTA-Procedure 01:2014 кг 2,3/2,5/2,3 2,4/2,6/2,4 Аккумулятор литий-ионный литий-ионный

Номинальное напряжение В= 18 18

Зарядное устройство AL 1815 CV AL 1815 CV

Зарядный ток A1,51,5 Допустимый диапазон температуры при

°C 0–45 0–45 Продолжительность зарядки (аккумулятор

Зарядный ток A3,03,0 Допустимый диапазон температуры при

°C 0–45 0–45 Продолжительность зарядки (аккумулятор

Вес согласно EPTA-Procedure 01:2014 кг 0,4 0,4 Класс защиты / II /II Зарядное устройство AL 2215 CV AL 2215 CV

Зарядный ток A1,51,5 Допустимый диапазон температуры при

°C 0–45 0–45 Время зарядки при емкости аккумулятора, ок. –1,5 Ah –2,0 Ah

Вес согласно EPTA-Procedure 01:2014 кг 0,4 0,4 Класс защиты /II /II Зарядное устройство AL 2204 CV AL 2204 CV

Зарядный ток A0,430,43 Допустимый диапазон температуры при

°C 0–45 0–45 Продолжительность зарядки (аккумулятор

Вес согласно EPTA-Procedure 01:2014 кг 0,7 0,7 Класс защиты / II /II Серийный номер см. заводскую табличку садового инструмента Триммер ART 23-18 LI/

Для Вашей безопасности Внимание: Перед выполнением работ по настройке и очистке вынимайте аккумулятор и выключайте садовый инструмент. После выключения аккумуляторного триммера нож вращается еще несколько секунд по инерции. Дождитесь остановки мотора/ножа перед следующим включением. Нельзя выключать и включать инструмент без промежуточного перерыва. Рекомендуется использовать разрешенные режущие элементы Bosch. При использовании других режущих элементов результат резания может отличаться. Зарядка аккумулятора Не используйте другое зарядное устройство. Входящее в комплект зарядное устройство предназначено для встроенной в Ваш садовый инструмент литиево-ионной аккумуляторной батареи. Учитывайте напряжение сети! Напряжение источника тока должно соответствовать данным на заводской табличке зарядного устройства. Зарядные устройства на 230 В могут работать также и при напряжении 220 В. Аккумулятор оснащен устройством контроля температуры, которое позволяет производить зарядку только в пределах температуры от 0 °C до 45 °C. Этим достигается продолжительный срок службы аккумулятора. Указание: Аккумулятор поставляется не полностью заряженным. Для обеспечения полной мощности аккумулятора зарядите его полностью перед первым применением. Литий-ионный аккумулятор может быть заряжен в любое время без сокращения срока службы. Прекращение процесса зарядки не наносит вреда аккумулятору. Литиево-ионные аккумуляторные батареи защищены от глубокой разрядки системой «Electronic Cell Protection (ECP)». При разряженной аккумуляторной батарее садовый инструмент выключается благодаря схеме защиты: садовый инструмент больше не работает. После автоматического отключения садового инструмента не продолжайте нажимать на выключатель. Вы можете повредить аккумуляторную батарею. Значения звуковой эмиссии определены в соответствии с EN 50636-2-91.

UniversalGrassCut 18-260 3 600 ... HA5 C.. HA5 E.. А-взвешенный уровень шума от электроинструмента составляет обычно: уровень звукового давления уровень звуковой мощности погрешность K Одевайте наушники!

(векторная сумма трех направлений) и погрешность К в соответствии с EN 50636-2-91: вибрация a

< 2,5 =1,5 < 2,5 =1,5 Действие Рисунок Страница Комплект поставки

Монтаж защитной крышки

Зарядка аккумуляторной

Установка и извлечение аккумуляторной батареи

Настройка угла наклона инструмента

Включение/выключение

Указания по работе Настройка рабочей высоты

Техобслуживание, очистка и

Выбор принадлежностей

OBJ_BUCH-1981-005.book Page 167 Wednesday, September 14, 2016 4:27 PM168 | Русский F 016 L81 652 | (14.9.16) Bosch Power Tools Процесс зарядки Процесс зарядки начинается сразу, как только вилка сети зарядного устройства будет вставлена в штепсельную розетку и аккумулятор будет установлен в зарядное

Благодаря интеллигентной процедуре зарядки зарядное устройство автоматически распознает степень заряда аккумулятора и производит зарядку оптимальным током в зависимости от температуры и напряжения аккумулятора. Это щадит аккумулятор, при хранении в зарядном устройстве аккумулятор благодаря этому всегда полностью заряжен. Значение элементов индикатора Мигание (быстрое) зеленого индикатора заряженности аккумуляторной батареи О быстрой зарядке свидетельствует быстрое мигание зеленого индикатора заряда аккумулятора . Указание: Быстрая зарядка возможна, только если температура аккумулятора находится в пределах допустимого диапазона, см. раздел «Технические

Мигание (медленное) зеленого индикатора заряженности аккумуляторной батареи При уровне зарядке аккумуляторной батареи в 80 % зеленый индикатор заряженности аккумуляторной батареи медленно

Аккумуляторую батарею можно извлечь для немедленного применения. Непрерывное свечение зеленого индикатора заряда аккумулятора Непрерывное свечение зеленого индикатора заряда аккумулятора сигнализирует о полностью заряженном аккумуляторе. Без аккумулятора непрерывный свет индикатора заряда означает, что вилка шнура вставлена в штепсельную розетку и зарядное устройство находится в рабочем

Непрерывное свечение красного индикатора заряда аккумулятора Непрерывное свечение красного индикатора заряда аккумулятора сигнализирует о том, что температура аккумулятора находится за пределами допустимого температурного диапазона, см. раздел «Технические данные». После возвращения в допустимый температурный диапазон зарядное устройство автоматически переключается в режим быстрой зарядки. Мигание красного индикатора заряда аккумулятора Мигание красного индикатора заряда аккумулятора сигнализирует о другой неполадке в процессе зарядки, см. раздел «Поиск неисправностей». Указания по зарядке аккумулятора При непрерывных или многократно повторяемых циклах зарядки без перерыва зарядное устройство может нагреться. Это, однако, не должно вызывать опасений и не свидетельствует о технической неисправности электроинструмента. Значительное сокращение продолжительности работы после заряда свидетельствует о старении аккумулятора и указывает на необходимость его замены. Поиск неисправностей d.c. Проблема Возможная причина Устранение Защитный колпак невозможно поставить над режущей тарелкой Неправильная монтаж Снимите режущую тарелку и опять монтируйте защитный кожух Триммер не работает Разряжен аккумулятор Зарядить аккумулятор, см. также указания по зарядке Аккумулятор холодный/горячий Дайте аккумулятору нагреться/остыть Триммер работает с перебоями Повреждена внутренняя проводка садового инструмента Обратитесь в сервисную мастерскую Неисправность выключателя Обратитесь в сервисную мастерскую OBJ_BUCH-1981-005.book Page 168 Wednesday, September 14, 2016 4:27 PMРусский | 169 Bosch Power Tools F 016 L81 652 | (14.9.16) Сервис и консультирование на предмет использования продукции www.bosch-garden.com При всех дополнительных вопросах и заказе запчастей, пожалуйста, обязательно указывайте 10-значный товарный номер, указанный на заводской табличке садового инструмента. Для региона: Россия, Беларусь, Казахстан, Украина Гарантийное обслуживание и ремонт электро- инструмента, с соблюдением требований и норм изготовителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Роберт Бош». ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной продукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в административном и уголовном

Уполномоченная изготовителем организация: ООО «Роберт Бош» Вашутинское шоссе, вл. 24 141400, г.Химки, Московская обл.

Тел.: 8 800 100 8007 (звонок по России бесплатный) E-Mail: info.powertools@ru.bosch.com Полную и актуальную информацию о расположении сервисных центров и приёмных пунктов Вы можете

– на официальном сайте www.bosch-pt.ru – либо по телефону справочно – сервисной службы Bosch 8 800 100 8007 (звонок по России бесплатный)

ИП «Роберт Бош» ООО Сервисный центр по обслуживанию электроинструмента ул. Тимирязева, 65А-020 220035, г. Минск

Центр консультирования и приема претензий ТОО «Роберт Бош» (Robert Bosch)

Республика Казахстан

ул. Муратбаева, д.180 БЦ «Гермес», 7й этаж Тел.: +7 (727) 331 31 00 Факс: +7 (727) 233 07 87 E-Mail: ptka@bosch.com Полную и актуальную информацию о расположении сервисных центров и приемных пунктов Вы можете получить на официальном сайте: www.bosch-professional.kz Транспортировка На вложенные литиево-ионные аккумуляторные батареи распространяются требования в отношении транспортировки опасных грузов. Аккумуляторные батареи могут перевозиться самим пользователем автомобильным транспортом без необходимости соблюдения дополнительных норм. Перегрузка садового инструмента Высокая трава Стригите ступенчато Садовый инструмент не режет Нож поврежден Замените нож Усиленная вибрация Нож поврежден Замените нож Индикатор зарядки аккумулятора светится непрерывно Аккумулятор не заряжается Аккумулятор вставлен не полностью Правильно вставить аккумулятор в зарядное устройство Загрязнены контакты аккумулятора Очистите контакты, напр., несколько раз подряд вынув и вставив аккумулятор в зарядное гнездо, при необходимости замените аккумулятор Аккумулятор неисправный Заменить аккумулятор Индикатор зарядки не светится Вилка сети зарядного устройства вставлена неполностью в розетку Правильно вставить вилку в штепсельную розетку Неисправность штепсельной розетки, кабеля питания или зарядного

Проверить напряжение сети, при на- добности сдать зарядное устройство в авторизованную мастерскую электро- инструментов фирмы Bosch Проблема Возможная причина Устранение OBJ_BUCH-1981-005.book Page 169 Wednesday, September 14, 2016 4:27 PM170 | Українська F 016 L81 652 | (14.9.16) Bosch Power Tools При перевозке с привлечением третьих лиц (напр.: самолетом или транспортным экспедитором) необходимо соблюдать особые требования к упаковке и маркировке. В этом случае при подготовке груза к отправке необходимо участие эксперта по опасным грузам. Отправляйте аккумуляторную батарею только с неповрежденным корпусом. Заклейте открытые контакты и упакуйте аккумуляторную батарею так, чтобы она не перемещалась внутри упаковки. Пожалуйста, соблюдайте также возможные дополнительные национальные предписания.

Не выбрасывайте садовые инструменты, зарядные устройства и аккумуляторные батареи/батарейки в бытовой мусор! Только для стран-членов ЕС: В соответствии с европейской директивой 2012/19/EU отслужившие электрические и электронные приборы и в соответствии с европейской директивой 2006/66/ЕС поврежденные либо отработанные аккумуляторы/батарейки нужно собирать отдельно и сдавать на экологически чистую рекуперацию. Аккумуляторы, батареи: Литиево-ионный: Пожалуйста, соблюдайте указания раздела «Транспортировка». Возможны изменения.
