MANUAL DE UTILIZARE ART 2618 Li + BOSCH

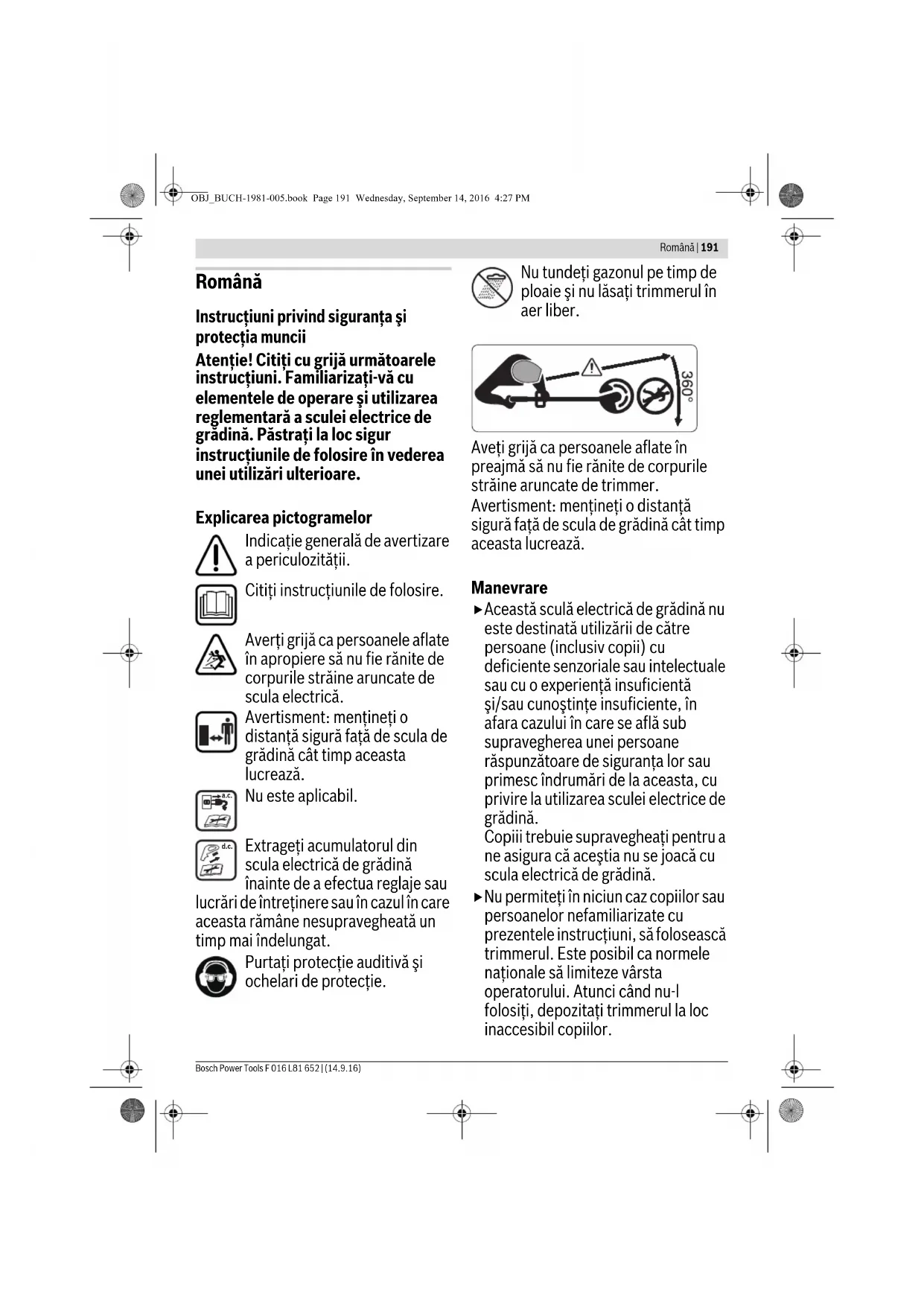

Желі қуатын тексеру, зарядтау құралын керек болса Bosch электр құралдарының авторизацияланған клиенттерге қызмет көрсету орталықтарында тексеріңіз Симптомдар Мүмкін болған себептер Көмек OBJ_BUCH-1981-005.book Page 190 Wednesday, September 14, 2016 4:27 PMRomână | 191 Bosch Power Tools F 016 L81 652 | (14.9.16) Română Instrucţiuni privind siguranţa şi protecţia muncii Atenţie! Citiţi cu grijă următoarele instrucţiuni. Familiarizaţi-vă cu elementele de operare şi utilizarea reglementară a sculei electrice de grădină. Păstraţi la loc sigur instrucţiunile de folosire în vederea unei utilizări ulterioare. Explicarea pictogramelor Indicaţie generală de avertizare a periculozităţii. Citiţi instrucţiunile de folosire. Averţi grijă ca persoanele aflate în apropiere să nu fie rănite de corpurile străine aruncate de scula electrică. Avertisment: menţineţi o distanţă sigură faţă de scula de grădină cât timp aceasta lucrează. Nu este aplicabil. Extrageţi acumulatorul din scula electrică de grădină înainte de a efectua reglaje sau lucrări de întreţinere sau în cazul în care aceasta rămâne nesupravegheată un timp mai îndelungat. Purtaţi protecţie auditivă şi ochelari de protecţie. Nu tundeţi gazonul pe timp de ploaie şi nu lăsaţi trimmerul în aer liber. Aveţi grijă ca persoanele aflate în preajmă să nu fie rănite de corpurile străine aruncate de trimmer. Avertisment: menţineţi o distanţă sigură faţă de scula de grădină cât timp aceasta lucrează. Manevrare Această sculă electrică de grădină nu este destinată utilizării de către persoane (inclusiv copii) cu deficiente senzoriale sau intelectuale sau cu o experienţă insuficientă şi/sau cunoştinţe insuficiente, în afara cazului în care se află sub supravegherea unei persoane răspunzătoare de siguranţa lor sau primesc îndrumări de la aceasta, cu privire la utilizarea sculei electrice de grădină. Copiii trebuie supravegheaţi pentru a ne asigura că aceştia nu se joacă cu scula electrică de grădină. Nu permiteţi în niciun caz copiilor sau persoanelor nefamiliarizate cu prezentele instrucţiuni, să folosească trimmerul. Este posibil ca normele naţionale să limiteze vârsta operatorului. Atunci când nu-l folosiţi, depozitaţi trimmerul la loc inaccesibil copiilor. a.c. d.c. OBJ_BUCH-1981-005.book Page 191 Wednesday, September 14, 2016 4:27 PM192 | Română F 016 L81 652 | (14.9.16) Bosch Power Tools Nu folosiţi în niciun caz trimmerul dacă acesta prezintă capace sau echipamete de protecţie lipsă, deteriorate sau care nu sunt poziţionate corect. Înainte de utilizare cât şi după o lovitură, examinaţi scula electrică de grădină cu privire la semne de uzură sau defecţiuni iar dacă este cazul, daţi-o la reparat. Nu folosiți scula electrică de grădină dacă sunteți bolnavi sau vă aflați sub influența alcoolului, a drogurilor sau a medicamentelor. Purtaţi pantaloni lungi, grei, încălţăminte solidă şi mănuşi. Nu purtaţi îmbrăcăminte largă, bijuterii, pantaloni scurţi, sandale sau nu lucraţi desculţi. Dacă aveţi părul mai lung de nivelul umerilor, legaţi-l, pentru a evita prinderea acestuia în componentele de maşină aflate în mişcare. Atunci când lucraţi cu scula electrică de grădină, purtaţi ochelari de protecţie şi aparat de protecţie auditivă. Adoptaţi o poziţie stabilă şi păstraţi- vă întotdeauna echilibrul. Nu vă suprasolicitaţi. Nu folosiţi scula elecrică de grădină în niciun caz atunci când în imediata apropiere se află persoane, mai ales copii sau animale de casă. Operatorul sau utilizatorul este ţinut răspunzător pentru accidente sau pagube provocate altor oameni sau bunurilor acestora. Înainte de a atinge cuţitul, aşteptaţi ca acesta să se oprească complet din mişcare de rotaţie. Cuţitul continuă să se mai rotească după oprirea motorului, putând provoca răniri. Lucraţi numai la lumina zilei sau la lumină artificială bună. În caz de condiţii meteo nefavorabile, mai ales atunci când se apropie furtuna, nu lucraţi cu trimmerul. Folosirea trimmerului în iarbă udă diminuează performanţele de lucru ale acestuia. Deconectaţi trimmerul în vederea transportului de la/spre locul de intervenţie. Porniţi scula electrică de grădină numai după ce v-aţi asigurat că mâinile şi picioarele dumneavoastră se află la o distanţă suficient de mare de cuţitele de tăiere. Nu veniţi cu mâinile şi picioarele în apropierea elementelor de tăiere care se rotesc. Scoateţi acumulatorul înainte de a înlocui cuţitul. Nu folosiţi în niciun caz elemente de tăiere de metal pentru acest trimmer. Controlaţi şi întreţineţi regulat trimmerul. Daţi la reparat trimmerul numai la ateliere service autorizate. Asiguraţi-vă întotdeauna că fantele de aerisire nu sunt acoperite cu resturi de iarbă. Scoateţi acumulatorul: – întotdeauna, atunci când lăsaţi nesupravegheată pentru un timp scula electrică de grădină – înainte de a înlocui cuţitul – înainte de curăţare, sau înaintea unei intervenţii asupra trimmerului OBJ_BUCH-1981-005.book Page 192 Wednesday, September 14, 2016 4:27 PMRomână | 193 Bosch Power Tools F 016 L81 652 | (14.9.16) Depozitaţi scula electrică de grădină la loc sigur, uscat, inaccesibil copiilor. Nu aşezaţi alte obiecte pe scula electrică de grădină. Din considerente legate de siguranţa şi protecţia muncii, schimbaţi piesele uzate sau deteriorate. Asiguraţi-vă că piesele noi utilizate la schimbare provin de la Bosch. Nu puneţi niciodată în funcţiune scula electrică de grădină fără ca accesoriile aferente să fie montate. Indicaţii privind manevrarea optimă a acumulatorului Înainte de a introduce acumulatorul în scula electrică de grădină, asiguraţi-vă că aceasta este oprită. Introducerea unui acumulator într-o sculă electrică de grădină pornită poate duce la accidente. Folosiţi numai acumulatori Bosch prevăzuţi pentru această sculă electrică de grădină. Întrebuinţarea altor acumulatori poate duce la răniri şi pericol de incendiu. Nu deschideţi acumulatorul. Există pericol de scurtcircuit. Feriţi acumulatorul de căldură, de asemeni de ex. de radiaţii solare continue, foc, apă şi umezeală. Există pericol de explozie. Ţineţi acumulatorul nefolosit departe de agrafe de birou, monezi, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea duce la şuntarea contactelor. Un scurtcircuit între contactele acumulatorului poate provoca arsuri sau incendii. În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului se pot degaja vapori. Aerisiţi cu aer proaspăt iar dacă vi se face rău consultaţi un medic. Vaporii pot irita căile respiratorii. Folosiţi acumulatorul numai împreună cu scula dunmneavoastră electrică Bosch. Numai astfel acumulatorul va fi protejat împotriva suprasolicitării periculoase. În urma contactului cu obiecte ascuţite ca de exemplu cuie sau şurubelniţe sau prin acţiunea unor forţe exterioare asupra sa, acumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia acumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească. Nu scurtcircuitaţi acumulatorul. Există pericol de explozie. Protejaţi acumulatorul împotriva umezelii şi a apei. Depozitaţi acumulatorul numai în domeniul de temperatură de la –20 °C la 50 °C. Nu lăsaţi acu- mulatorul în autovehicul, de exemplu pe timpul verii. Ocazional curăţaţi fantele de ventilaţie ale acumulatorului cu o pensulă moale, curată şi uscată. OBJ_BUCH-1981-005.book Page 193 Wednesday, September 14, 2016 4:27 PM194 | Română F 016 L81 652 | (14.9.16) Bosch Power Tools Instrucţiuni privind siguranţa pentru încărcătoare Citiţi toate indicaţiile de avertizare şi instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Păstraţi cu grijă prezentele instrucţiuni. Utilizaţi încărcătorul numai dacă sunteţi pe deplin informaţi asupra tuturor funcţiilor acestuia şi le puteţi accesa fără restricţii sau dacă aţi fost instruiţi în mod corespunzător asupra lor. Acest încărcător nu este destinat utilizării de către copii şi de către persoane cu capacităţi fizice, senzoriale sau intelectuale limitate sau lipsite de experienţă şi cunoştinţe. Acest încărcător poate fi folosit de către copiii mai mari de 8 ani şi de către persoane cu capacităţi fizice, senzoriale sau intelectuale limitate sau lipsite de experienţă şi cunoştinţe, numai dacă acestea sunt supravegheate sau sunt instruite privitor la folosirea sigură a încărcătorului şi înţeleg pericolele pe care aceasta le implică. În caz contrar există pericol de manevrare greşită şi răniri. Supravegheaţi copiii în timpul folosirii, curăţării şi întreţinerii. Astfel veţi avea siguranţa că, copiii nu se joacă cu încărcătorul. Încărcaţi numai acumulatori Li-Ion Bosch având o capacitate începând de la 1,5 Ah (de la 5 celule de acumulator). Tensiunea acumulatorului trebuie să se potrivească cu tensiunea de încărcare a încărcătorului. Nu încărcaţi baterii de unică folosinţă. În caz contrar există pericol de incendiu şi explozie. Feriţi încărcătorul de ploaie sau umerzeală. Pătrunderea apei în încărcător măreşte riscul de electrocutare. Încărcaţi numai acumulatori Li-Ion Bosch. Tensiunea acumulatorului trebuie să se potrivească cu tensiunea de încărcare a încărcătorului. În caz contrar există pericol de incendiu şi explozie. Păstraţi încărcătorul curat. Prin murdărire creşte pericolul de electrocutare. Înainte de utilizare controlaţi întotdeauna încărcătorul, cablul şi ştecherul. Nu folosiţi încărcătorul, în cazul în care constataţi deteriorarea acestuia. Nu deschideţi singuri încărcătorul şi nu permiteţi repararea acestuia decât de către personal de specia- litate şi numai cu piese de schimb originale. Încărcătoarele, cablurile şi ştecherele deteriorate măresc riscul de electrocutare. Nu folosiţi încărcătorul pe un substrat inflamabil (de ex. hârtie, textile etc.) resp. în mediu cu pericol de explozie. Din cauza încălzirii care se produce în timpul încărcării există pericol de incendiu. OBJ_BUCH-1981-005.book Page 194 Wednesday, September 14, 2016 4:27 PMRomână | 195 Bosch Power Tools F 016 L81 652 | (14.9.16) Nu obturaţi fantele de ventilaţie ale încărcătorului. În caz contrar, încărcătorul se poate supraîncălzi şi este posibil să nu mai funcţioneze în mod corespunzător. Simboluri Următoarele simboluri sunt importante pentru citirea şi înţelegerea instrucţiunilor de folosire. Reţineţi simbolurile şi semnificaţia acestora. Interpretarea corectă a simbolurilor vă ajută să utilizaţi mai bine şi mai sigur scula electrică de grădină. Utilizare conform destinaţiei Scula electrică este destinată tăierii ierbii şi buruienilor de sub tufişuri precum şi de pe taluzuri şi margini, unde nu se poate ajunge cu motocositoarele de gazon. Utilizarea conform destinaţiei se raportează la o temperatură ambiantă între 0 °C şi 40 °C. Date tehnice Simbol Semnificaţie Purtaţi mănuşi de protecţie Direcţie de deplasare Direcţia reacţiei Greutate Pornire Oprire Acţiune permisă Acţiune interzisă Zgomot perceptibil Accesorii/piese de schimb Simbol Semnificaţie CLICK! Trimmer de gazon ART 23-18 LI/

UniversalGrassCut 18-260 Număr de identificare 3 600 HA5 C.. 3 600 HA5 E.. Turaţie la mersul în gol rot./min 7000/8000 7000/8000 Mâner reglabil

Încărcător AL 1815 CV AL 1815 CV Număr de identificare

Curent de încărcare A1,51,5 Domeniu admis al temperaturilor de încărcare °C 0–45 0–45 Timp de încărcare (acumulator descărcat) –1,5 Ah –2,0 Ah –2,5 Ah min min min

Greutate conform EPTA-Procedure 01:2014 kg 0,38 0,38 Clasa de protecţie / II /II Încărcător AL 1830 CV AL 1830 CV Număr de identificare

Curent de încărcare A3,03,0 Domeniu admis al temperaturilor de încărcare °C 0–45 0–45 Timp de încărcare (acumulator descărcat) –1,5 Ah –2,0 Ah –2,5 Ah min min min

Curent de încărcare A1,51,5 Domeniu admis al temperaturilor de încărcare °C 0–45 0–45 Timp de încărcare la capacitatea nominală a acumulatorului, aprox. –1,5 Ah –2,0 Ah min min

Greutate conform EPTA-Procedure 01:2014 kg 0,4 0,4 Clasa de protecţie /II /II Încărcător AL 2204 CV AL 2204 CV Număr de identificare

Curent de încărcare A0,430,43 Domeniu admis al temperaturilor de încărcare °C 0–45 0–45 Timp de încărcare (acumulator descărcat) –1,5 Ah –2,0 Ah min min

Greutate conform EPTA-Procedure 01:2014 kg 0,7 0,7 Clasa de protecţie / II /II Număr de serie vezi plăcuţa indicatoare a tipului sculei electrice de grădină Trimmer de gazon ART 23-18 LI/

UniversalGrassCut 18-260 3 600 ... HA5 C.. HA5 E.. Nivelul de zgomot evaluat A al sculei electrice este în mod normal de: nivel presiune sonoră nivel putere sonoră incertitudine K Purtaţi aparat de protecţie auditivă! dB(A) dB(A)

Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudinea K au fost determinate conform EN 50636-2-91: Valoarea vibraţiilor emise a

< 2,5 =1,5 < 2,5 =1,5 OBJ_BUCH-1981-005.book Page 197 Wednesday, September 14, 2016 4:27 PM198 | Română F 016 L81 652 | (14.9.16) Bosch Power Tools Montare şi funcţionare Punere în funcţiune Pentru siguranţa dumneavoastră Atenţie: înainte de efectuarea reglajelor sau a curăţării sculei electrice de grădină, opriţi-o şi extrageţi acumulatorul din aceasta. După deconectarea trimerului de gazon cu acumulator cuţitul de tăiere se mai roteşte din inerţie încă câteva secunde. Aşteptaţi ca motorul/cuţitul de tăiere să se oprească complet înainte de a reporni scula electrică. Nu deconectaţi şi apoi reconectaţi imediat scula electrică. Se recomandă utilizarea elementelor de tăiere recomandate de Bosch. În cazul folosirii altor elemente de tăiere, rezultatul obţinut poate fi diferit de aşteptări. Încărcarea acumulatorului Nu folosiţi alt încărcător. Încărcătorul din setul de livrare este adaptat acumulatorului litiu-ion incorporat în scula dumneavoastră electrică de grădină. Respectaţi tensiunea de alimentare! Tensiunea sursei de curent trebuie să coincidă cu datele de pe plăcuţa indicatoare a tipului încărcătorului. Încărcătoarele inscripţionate cu 230 V pot funcţiona şi la 220 V. Acumulatorul este echipat cu un sistem de supraveghere a temperaturi care-i permite încărcarea numai în domeniul de temperaturi cuprins între 0 °C şi 45 °C. Astfel se obţine o durată de viaţă îndelungată a acumulatorului. Indicaţie: Acumulatorul se livrează parţial încărcat. Pentru a asigura funcţionarea la capacitatea nominală a acumulatorului, înainte de prima utilizare încărcaţi complet acumulatorul în încărcător. Acumulatorul cu tehnologie litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viaţă. O întrerupere a procesului de încărcare nu dăunează acumula- torului. Acumulatorul litiu-ion este protejat împotriva descărcării profunde prin „Electronic Cell Protection (ECP)“. Când acumulatorul este descărcat, scula electrică de grădină este oprită din funcţionare prin intermediul unui circuit de protecţie: scula electrică de grădină nu mai funcţionează. După deconectarea automată a sculei electrice de grădină nu mai apăsaţi întrerupătorul pornit/oprit. Acumulatorul se poate deteriora. Procesul de încărcare Procesul de încărcare începe imediat după introducerea în priză a ştecherului încărcătorului şi a acumulatorului în compartimentul de încărcare . Prin procesul de încărcare inteligentă, starea de încărcare a acumulatorului este sesizată automat iar acumulatorul va fi încărcat cu un curent de încărcare întotdeauna optim, în funcţie de temperatura şi tensiunea sa. În acest mod acumulatorul este menajat, iar în cazul păstrării sale în încărcător, el va fi întotdeauna încărcat la capacitate maximă. Semnificaţia elementelor indicatoare Clipire (rapidă) a indicatorului verde de încărcare a acumulatorului Procesul de încărcare rapidă este semnalizat de clipirea rapidă a indicatorului verde de încărcare a acumulatorului. Indicaţie: Încărcarea rapidă este posibilă numai când temperatura acumulatorului se află în domeniul temperaturilor admise, vezi paragraful „Date tehnice“. Clipire (lentă) a indicatorului verde de încărcare a acumulatorului Când nivelul de încărcare a acumulatorului este de 80 % clipeşte lent indicatorul verde de încărcare a acumulatorului . Acumulatorul poate fi extras în scopul utilizării imediate. Lumina continuă a indicatorului verde de încărcare a acumulatorului Lumina continuă a indicatorului verde de încărcare a acumulatorului semnalizează faptul că acumulatorul este complet încărcat. Dacă acumulatorul nu este introdus în încărcător, lumina continuă emisă de indicatorul de încărcare a acumulatorului semnalizează faptul că ştecherul este introdus în priză iar încărcătorul este în stare de funcţionare. Scopul acţiunii Figura Pagina Set de livrare

Montare apărătoare de protecţie

Încărcarea acumulatorului Introducerea şi extragerea acumulatorului

Verificarea cuțitului

Schimbarea cuţitelor

Reglarea unghiului de lucru

Indicaţii de lucru Reglarea înălţimii de lucru

Întreţinere, curăţare şi depozitare

OBJ_BUCH-1981-005.book Page 198 Wednesday, September 14, 2016 4:27 PMRomână | 199 Bosch Power Tools F 016 L81 652 | (14.9.16) Lumina continuă a indicatorului roşu de încărcare a acumulatorului Lumina continuă a indicatorului roşu de încărcare a acumulatorului semnalizează faptul că temperatura acumulatorului se situează în afara limitelor de temperatură admise pentru încărcare, vezi paragraful „Date tehnice“. Imediat ce temperatura revine în domeniul admis de temperaturi, încărcătorul comută automat pe încărcare rapidă. Clipirea indicatorului roşu de încărcare a acumulatorului Clipirea indicatorului roşu de încărcare a acumulatorului semnalizează un alt deranjament al procesului de încărcare, vezi paragraful „Detectarea defecţiunilor“. Indicaţii privind încărcarea În caz de încărcare continuă, respectiv în cazul unor cicluri de încărcare care se succed fără întrerupere, încărcătorul se poate încălzi. Acest fapt nu prezintă importanţă şi indică o defecţiune tehnică a încărcătorului. Un timp de funcţionare considerabil diminuat după încărcare indică faptul că acumulatorul s-a uzat şi trebuie înlocuit. Detectarea defecţiunilor d.c. Simptome Cauză posibilă Remediere Apărătoarea nu poate fi trasă peste discul de tăiere Montare greşită Îndepărtaţi discul de tăiere şi montaţi din nou apărătoarea Trimerul de gazon nu funcţionează Acumulator descărcat Încărcaţi acumulatorul, vezi şi indicaţiile privind încărcarea Acumulatorul este prea rece/prea fierbinte Lăsaţi acumulatorul să se încălzească/răcească Trimerul de gazon funcţionează cu întreruperi Cablajul intern al sculei electrice de grădină este defect Adresaţi-vă centrului de asistenţă tehnică post-vânzări Întrerupătorul pornit/oprit defect Adresaţi-vă centrului de asistenţă tehnică post-vânzări Scula electrică de grădină este suprasolicitată Iarba este prea înaltă Tăiaţi progresiv Scula electrică de grădină nu taie Cuţitul este deteriorat Schimbarea cuţitelor Vibraţii crescute Cuţitul este deteriorat Schimbarea cuţitelor Indicatorul de încărcare a acumulatorului luminează continuu Nu este posibilă încărcarea Acumulatorul nu este montat (corect) Montaţi corect acumulatorul în încărcător Contactele acumulatorului sunt murdare Curăţaţi contactele acumulatorului; de ex. introducând şi extrăgând de mai multe ori acumulatorul, dacă este cazul înlocuiţi acumulatorul Acumulator defect Înlocuiţi acumulatorul Indicatorul de încărcare a acumulatorului nu luminează Ştecherul încărcătorului nu este introdus (corect) în priza de curent Introduceţi (complet) ştecherul în priza de curent Priza de curent, cablul de alimentare sau încărcătorul sunt defecte Verificaţi tensiunea reţ elei, dacă este cazul duceţi încărcătorul pentru verificare la un centru autorizat de service şi asistenţă tehnică post-vânzări pentru scule electrice Bosch OBJ_BUCH-1981-005.book Page 199 Wednesday, September 14, 2016 4:27 PM200 | Български F 016 L81 652 | (14.9.16) Bosch Power Tools Asistenţă clienţi şi consultanţă privind utilizarea www.bosch-garden.com În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărtat numărul de identificare compus din 10 cifre al sculei electrice de grădină. România Robert Bosch SRL Centru de service Bosch Str. Horia Măcelariu Nr. 30–34 013937 Bucureşti Tel. service scule electrice: (021) 4057540 Fax: (021) 4057566 E-Mail: infoBSC@ro.bosch.com Tel. consultanţă clienţi: (021) 4057500 Fax: (021) 2331313 E-Mail: infoBSC@ro.bosch.com www.bosch-romania.ro Transport Acumulatorii Li-Ion integraţi respectă cerinţele legislaţiei privind transportul mărfurilor periculoase. Acumulatorii pot fi transportaţi rutier fără restricţii de către utilizator. În cazul transportului de către terţi (de exemplu: transport aerian sau prin firmă de expediţii) trebuie respectate cerinţe speciale privind ambalarea şi marcarea. În această situaţie, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase. Expediaţi acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiţi cu bandă de lipit contactele deschise şi ambalaţi astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectaţi eventualele norme naţionale suplimentare. Eliminare Nu aruncaţi sculele electrice de grădină, încărcătoarele şi acumulatorii/bateriile în gunoiul menajer! Numai pentru ţările UE: Conform Directivei Europene 2012/19/UE, echipamentele electrice şi electronice uzate şi, conform Directivei Europene 2006/66/CE, acumulatorii/bateriile defecte sau consumate trebuie colectate separat şi direcţionate către o staţie de reciclare ecologică. Acumulatori/baterii: Li-Ion: Vă rugăm să respectaţi indicaţiile de la paragraful „Transport“. Sub rezerva modificărilor.
