РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ART 2618 Li + BOSCH

Указания за безопасна работа Внимание! Прочетете указанията по-долу внимателно. Запознайте се добре с обслужващите елементи и начинът на работа с Вашия градински електроинструмент. Запазете ръководството за експлоатация за ползване по-късно. Пояснения на графичните символи Общо указание за опасност. Прочетете ръководството за експлоатация. Внимавайте намиращи се наблизо лица да не бъдат наранени от отхвърчащи

Внимание: Когато градинският електроинструмент работи, стойте на безопасно разстояние от него. Не се отнася до настоящия електроинструмент. Изваждайте акумулаторната батерия, преди да настройвате или да почиствате градинския електроинструмент или когато го оставяте продължително време без

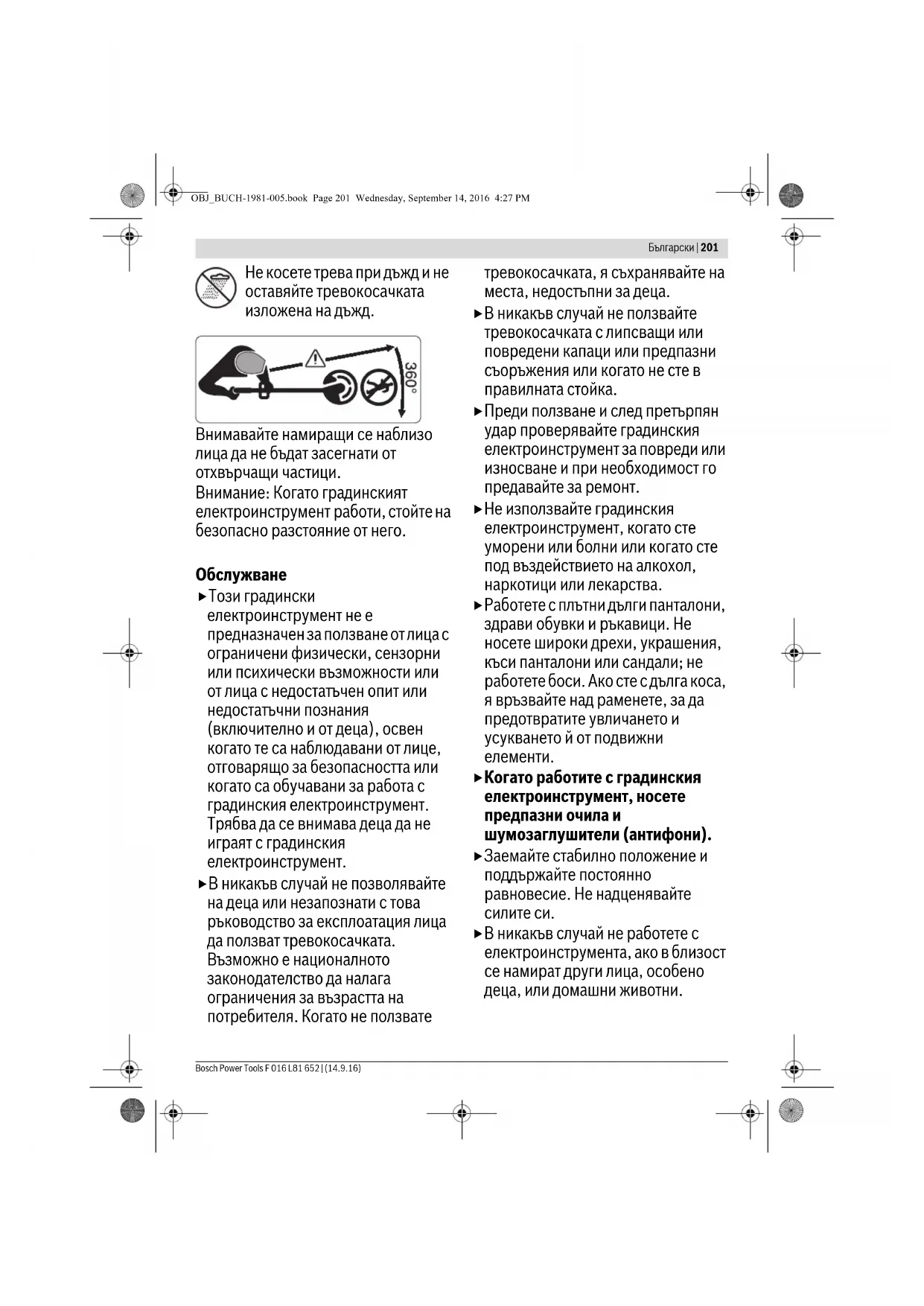

a.c. d.c. OBJ_BUCH-1981-005.book Page 200 Wednesday, September 14, 2016 4:27 PMБългарски | 201 Bosch Power Tools F 016 L81 652 | (14.9.16) Не косете трева при дъжд и не оставяйте тревокосачката изложена на дъжд. Внимавайте намиращи се наблизо лица да не бъдат засегнати от отхвърчащи частици. Внимание: Когато градинският електроинструмент работи, стойте на безопасно разстояние от него.

Този градински електроинструмент не е предназначен за ползване от лица с ограничени физически, сензорни или психически възможности или от лица с недостатъчен опит или недостатъчни познания (включително и от деца), освен когато те са наблюдавани от лице, отговарящо за безопасността или когато са обучавани за работа с градинския електроинструмент. Трябва да се внимава деца да не играят с градинския електроинструмент. В никакъв случай не позволявайте на деца или незапознати с това ръководство за експлоатация лица да ползват тревокосачката. Възможно е националното законодателство да налага ограничения за възрастта на потребителя. Когато не ползвате тревокосачката, я съхранявайте на места, недостъпни за деца. В никакъв случай не ползвайте тревокосачката с липсващи или повредени капаци или предпазни съоръжения или когато не сте в правилната стойка. Преди ползване и след претърпян удар проверявайте градинския електроинструмент за повреди или износване и при необходимост го предавайте за ремонт. Не използвайте градинския електроинструмент, когато сте уморени или болни или когато сте под въздействието на алкохол, наркотици или лекарства. Работете с плътни дълги панталони, здрави обувки и ръкавици. Не носете широки дрехи, украшения, къси панталони или сандали; не работете боси. Ако сте с дълга коса, я връзвайте над раменете, за да предотвратите увличането и усукването й от подвижни

Когато работите с градинския електроинструмент, носете предпазни очила и шумозаглушители (антифони). Заемайте стабилно положение и поддържайте постоянно равновесие. Не надценявайте

В никакъв случай не работете с електроинструмента, ако в близост се намират други лица, особено деца, или домашни животни. OBJ_BUCH-1981-005.book Page 201 Wednesday, September 14, 2016 4:27 PM202 | Български F 016 L81 652 | (14.9.16) Bosch Power Tools Отговорен за травми на други лица или за материални щети е работещият с тревокосачката. Изчаквайте всички части на машината спрат движението си напълно, преди да се опитвате да ги допирате. След изключване на електродвигателя ножовете продължават да се въртят известно време по инерция и могат да предизвикат наранявания. Работете само на дневна светлина или на силно изкуствено осветление. Не работете с тревокосачката при лоши атмосферни условия, особено при силен вятър. Използването на тревокосачката при влажна трева намалява производителността й. Изключвайте тревокосачката, когато я пренасяте от/към работната зона. Включвайте градинския електроинструмент едва след като ръцете и краката Ви са на безопасно разстояние от

Не поставяйте ръцете и краката си в близост до въртящите се режещи

Преди смяна на ножовете изваждайте акумулаторната

За тази тревокосачка никога не използвайте метални режещи

Редовно проверявайте и поддържайте тревокосачката. Допускайте ремонтните дейности по тревокосачката да се извършват само от оторизирани сервизи. Поддържайте вентилационните отвори винаги чисти и проверявайте да не са запушени от остатъци от трева. Изваждайте акумулаторната

– винаги, когато оставяте градинския електроинструмент без надзор за известно време – преди смяна на ножовете – преди почистване или когато работите по тревокосачката Съхранявайте градинския електроинструмент на сигурно, сухо място, недостъпно за деца. Не поставяйте други предмети върху градинския електроинструмент. Поради съображения за безопасност заменяйте износени или повредени детайли. Уверявайте се, че резервните части, които поставяте, са произведени от Бош. В никакъв случай не включвайте градинския електроинструмент, ако всичките му принадлежности не са монтирани. Указания за оптимална работа с акумулаторната батерия Преди да поставяте акумулаторната батерия, се уверявайте, че градинският електроинструмент е изключен. Поставянето на акумулаторна батерия в градински електроинструмент, който е OBJ_BUCH-1981-005.book Page 202 Wednesday, September 14, 2016 4:27 PMБългарски | 203 Bosch Power Tools F 016 L81 652 | (14.9.16) включен, може да предизвика

Използвайте само акумулаторни батерии на Бош, предвидени за този модел градински електроинструмент. Използването на други акумулаторни батерии може да предизвика пожари и наранявания. Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина или огън, както и от вода и овлажняване. Съществува опасност от експлозия. Когато акумулаторната батерия е извън електроинструмента, я дръжте на безопасно разстояние от кламери, монети, ключове, пирони, винтове или други малки метални предмети, които могат да предизвикат късо съединение. Последствията от късо съединение между клемите на акумулаторната батерия могат да бъдат наранявания и/или пожар. При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Проветрете помещението и, ако се почувствате неразположени, потърсете лекарска помощ. Парите могат да раздразнят дихателните пътища. Използвайте акумулаторната батерия само за захранване на Вашия електроинструмент от Бош. Само така акумулаторната батерия се предпазва от опасно претоварване. Предмети с остри ръбове, напр. пирони или отвертки или силни механични въздействия могат да повредят акумулаторната батерия. Може да бъде предизвикано вътрешно късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се

Внимавайте да не предизвикате късо съединение между клемите на акумулаторната батерия. Съществува опасност от

Предпазвайте акумулаторната батерия от влага и вода. Съхранявайте акумулаторната батерия само в температурния диапазон от –20 °C до 50 °C. Напр. не оставяйте акумулаторната батерия през лятото в автомобил на

Периодично почиствайте вентилационните отвори на акумулаторната батерия с мека чиста и суха четка. OBJ_BUCH-1981-005.book Page 203 Wednesday, September 14, 2016 4:27 PM204 | Български F 016 L81 652 | (14.9.16) Bosch Power Tools Указания за безопасна работа със зарядни устройства Прочетете внимателно всички указания. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми. Съхранявайте това ръководство за експлоатация на сигурно място. Използвайте зарядното устройство само ако разбирате добре и можете да управлявате всичките му функции или сте получили нужните указания

Това зарядно устройство не е предназначено за ползване от деца и лица с ограничени физически, сензорни или душевни възможности или без достатъчно опит. Това зарядно устройство може да се използва от деца от 8-годишна възраст и лица с ограничени физически, сензорни или душевни възможности или без достатъчно опит, ако са под непосредствен надзор от лица, отговорни за безопасността им, или ако са били обучени за сигурна работа със зарядното устройство и разбират свързаните с това опасности. В противен случай съществува опасност от неправилно ползване и трудови

Контролирайте деца при ползването, почистването и обслужването. Така се гарантира, че децата няма да играят със зарядното устройство. Зареждайте само литиево-йонни акумулаторни батерии на Бош с капацитет не по-малък от 1,5 Ah (5 или повече акумулаторни клетки). Напрежението на акумулаторната батерия трябва да съответства на зарядното напрежение на зарядното устройство. Не се опитвайте да зареждате обикновени (неакумулаторни) батерии. В противен случай съществува опасност от пожар и експлозия. Предпазвайте зарядното устройство от дъжд и овлажняване. Проникването на вода в зарядното устройство увеличава опасността от токов удар. Зареждайте само литиево-йонни акумулаторни батерии на Бош. Напрежението на акумулаторната батерия трябва да съответства на зарядното напрежение на зарядното устройство. В противен случай съществува опасност от пожар и

Поддържайте зарядното устройство чисто. Съществува опасност от възникване на токов удар вследствие на замърсяване на зарядното устройство. Винаги преди употреба проверявайте зарядното устройство, захранващия кабел и щепсела. Не използвайте зарядното устройство в случай, че откриете повреди. Не отваряйте зарядното устройство, OBJ_BUCH-1981-005.book Page 204 Wednesday, September 14, 2016 4:27 PMБългарски | 205 Bosch Power Tools F 016 L81 652 | (14.9.16) оставете ремонтите да бъдат извършвани само от квалифицирани техници и с ори- гинални резервни части. Повреди на зарядното устройство, захранващия кабел или щепсела увеличават опасността от токов

Не поставяйте зарядното устройство на леснозапалима повърхност (напр. хартия, текстил и др. п.) или в леснозапалима среда. Съществува опасност от възникване на пожар вследствие на нагряването на устройството по време на зареждане. Не покривайте вентилационните отвори на зарядното устройство. В противен случай зарядното устройство може да прегрее и да престане да функционира

Символите по-долу са важни за прочитането и разбирането на ръководството за експлоатация. Запомнете символите и значенията им. Правилното интерпретиране на символите ще Ви помогне да ползвате градинския електроинструмент по-добре и по-сигурно. Предназначение на електро- инструмента Електроинструментът е предназначен за рязане на трева и плевели под и около храсти, както и по неравен терен и на места, които не могат да бъдат достигнати с колесна тревокосачка. Температурният диапазон на работа с електроинструмента е между 0 °C и 40 °C. Технически данни Символ Значение Работете с предпазни ръкавици Посока на движение Посока на реакцията

Допустимо действие Забранено действие Отчетлив шум Допълнителни приспособления/резервни части CLICK! Тревокосачка ART 23-18 LI/

UniversalGrassCut 18-260 Каталожен номер 3 600 HA5 C.. 3 600 HA5 E.. Скорост на въртене на празен ход min

Номинално напрежение V= 18 18

°C 0–45 0–45 Време за зареждане (при напълно разредена акумулаторна батерия) –1,5 Ah –2,0 Ah –2,5 Ah min min min

Маса съгласно EPTA-Procedure 01:2014 kg 0,38 0,38 Клас на защита / II /II Зарядно устройство AL 1830 CV AL 1830 CV Каталожен номер

°C 0–45 0–45 Време за зареждане (при напълно разредена акумулаторна батерия) –1,5 Ah –2,0 Ah –2,5 Ah min min min

Маса съгласно EPTA-Procedure 01:2014 kg 0,4 0,4 Клас на защита / II /II Тревокосачка ART 23-18 LI/

°C 0–45 0–45 Време за зареждане при капацитет на батерията, прибл. –1,5 Ah –2,0 Ah min min

°C 0–45 0–45 Време за зареждане (при напълно разредена акумулаторна батерия) –1,5 Ah –2,0 Ah min min

Маса съгласно EPTA-Procedure 01:2014 kg 0,7 0,7 Клас на защита / II /II Сериен номер вижте табелката на градинския инструмент Стойностите на излъчвания шум са определени съгласно EN 50636-2-91.

UniversalGrassCut 18-260 3 600 ... HA5 C.. HA5 E.. Равнището А на излъчвания от електроинструмента шум обикновено е: равнище на звуковото налягане равнище на мощността на звука неопределеност K Работете с шумозаглушители (антифони)! dB(A) dB(A)

Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеността K са определени съгласно EN 50636-2-91: Генерирани вибрации a

Неопределеност K m/s

За Вашата сигурност Внимание: Изключете градинския електроинструмент и извадете акумулаторната батерия, преди да извършвате настройки или да го почиствате. След изключване на акумулаторната тревокосачка ножът продължава да се върти няколко секунди по инерция. Преди да включвате повторно, изчакайте въртенето на електродвигателя/ножа да спре

Не включвайте електроинструмента непосредствено след като сте го изключили. Препоръчва се използването само на утвърдени от Бош режещи елементи. При други режещи елементи резултатът от рязането може да е незадоволителен. Зареждане на акумулаторната батерия Не използвайте други зарядни устройства. Включеното в окомплектовката зарядно устройство е с параметри, подходящи за вградената в градинския Ви електроинструмент литиево-йонна акумулаторна

Внимавайте за напрежението на захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, написани на табелката на зарядното устройство. Зарядни устройства, обозначени с 230 V, могат да бъдат захранвани и с 220 V. Акумулаторната батерия има температурен контрол, който позволява зареждането само в диапазона между 0°C и 45°C. Така се увеличава дълготрайността на акумулаторната батерия. Упътване: Акумулаторната батерия се доставя частично заредена. За да достигнете пълния капацитет на акумулаторната батерия, преди първото й използване я заредете докрай в зарядното устройство. Литево-йонната акумулаторна батерия може да бъде зареждана по всяко време, без това да съкращава дълготрайността й. Прекъсване на зареждането също не й

Литиево-йонната акумулаторна батерия се предпазва от дълбоко разреждане чрез системата «Electronic Cell Protection (ECP)». При разредена акумулаторна батерия градинският електроинструмент се изключва от предпазен прекъсвач: градинският електроинструмент спира и не може да бъде включен. След автоматичното изключване не продължавайте да натискате пусковия прекъсвач. Възможно е да повредите акумулаторната батерия.

Процесът на зареждане започва, когато щепселът на зарядното устройство бъде включен в контакта и акумулаторна батерия бъде поставена в гнездото . Благодарение на интелигентността на процеса на зареждане състоянието на акумулаторната батерия се разпознава и тя се зарежда с оптималния ток за текущите си температура и напрежение. Така животът на акумулаторната батерия се удължава, а, при съхраняване върху зарядното устройство, тя е винаги напълно заредена. Значение на светлинните индикатори Мигаща светлина (бързо) на зеления светодиод за зареждане на акумулаторната

Процесът на бързо зареждане се сигнализира чрез бързо мигане на зеления светодиод на акумулаторната батерия . Упътване: Бързо зареждане е възможно само ако температурата на акумулаторната батерия е в границите на допустимия интервал, вижте раздел «Технически

Мигаща светлина (бавно) на зеления светодиод за зареждане на акумулаторната

Когато акумулаторната батерия се зареди на 80 %, зеленият светодиод започва да мига

Акумулаторната батерия може да бъде извадена и ползвана веднага. Дейност Фигура Страница Окомплектовка

Монтиране на предпазния кожух

Настройване на ръкохватката

Монтиране на колелата

Зареждане на акумулаторната

Поставяне и изваждане на акумулаторната батерия

Регулирайте работния ъгъл

Включване и изключване

Указания за работа Регулиране на работната

Поддържане, почистване и съхраняване

Избор на допълнителни приспособления

OBJ_BUCH-1981-005.book Page 208 Wednesday, September 14, 2016 4:27 PMБългарски | 209 Bosch Power Tools F 016 L81 652 | (14.9.16) Непрекъсната светлина на зеления светодиод за зареждане на акумулаторната батерия Непрекъснато светещ зелен светодиод за зареждане на акумулаторната батерия показва, че тя е напълно заредена. Непрекъснато светене на светодиода, когато няма поставена акумулаторна батерия , указва, че щепселът е включен в захранващата мрежа и зарядното устройство е готово за работа. Непрекъсната светлина на червения светодиод за зареждане на акумулаторната

Непрекъснато светещ червен светодиод показва, че температурата на акумулаторната батерия е извън допустимия интервал за зареждане, вижте раздел «Технически данни». Когато температурата достигне допустимия интервал за зареждане, зарядното устройство се включва автоматично в режим за бързо

Мигаща светлина на червения светодиод на акумулаторната батерия Мигаща светлина на червения светодиод указва за друг проблем в процеса на зареждане, вижте раздел «Отстраняване на

Указания за зареждане При непрекъснато зареждане, респ. при неколкократно последователно зареждане на акумулаторни батерии без прекъсване зарядното устройство може да се нагрее. Това е нормално и не указва за наличието на технически дефект на зарядното устройство. Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена. Отстраняване на дефекти d.c. Симптоми Възможна причина Отстраняване Предпазният кожух не може да бъде издърпан над режещия диск Неправилно монтиране Демонтирайте режещия диск и монтирайте отново предпазния кожух Тревокосачката не работи Акумулаторната батерия е разредена Заредете акумулаторната батерия, вижте също и указанията за

Акумулаторната батерия е твърде студена/гореща Оставете акумулаторната батерия да се затопли/охлади Тревокосачката работи с прекъсвания Вътрешен електрически дефект на градинския електроинструмент Потърсете помощ в оторизиран сервиз за електроинструменти Пусковият прекъсвач е повреден Потърсете помощ в оторизиран сервиз за електроинструменти Градинският електроинструмент е

Тревата е твърде висока Косете на стъпки Градинският електроинструмент не

Ножът е повреден Смяна на ножовете Засилени вибрации Ножът е повреден Смяна на ножовете Светодиодът свети непрекъснато Не е възможно зареждане Не е поставена (правилно) акумулаторна батерия Поставете правилно акумулаторна батерия на зарядното устройство Контактите на акумулаторната батерия са замърсени Почистете контактите на акумулаторната батерия, напр. чрез неколкократното й изваждане и вкарване в гнездото, респ. заменете акумулаторната батерия Акумулаторната батерия е дефектна Заменете акумулаторната батерия OBJ_BUCH-1981-005.book Page 209 Wednesday, September 14, 2016 4:27 PM210 | Македонски F 016 L81 652 | (14.9.16) Bosch Power Tools Сервиз и технически съвети www.bosch-garden.com Винаги когато се обръщате с въпроси към представителите на Бош непременно посочвайте 10- цифрения каталожен номер на градинския електроинструмент. Роберт Бош EООД – България Бош Сервиз Център Гаранционни и извънгаранционни ремонти бyл. Черни връx 51-Б FPI Бизнес център 1407 1907 София Тел.: (02) 9601061 Тел.: (02) 9601079 Факс: (02) 9625302 www.bosch.bg Транспортиране Включените в окомплектовката литиево-йонни акумулутарони батерии са в обхвата на изискванията на нормативните документи, касаещи продукти с повишена опасност. Акумулаторните батерии могат да бъдат транспортирани от потребителя на публични места без допълнителни разрешителни. При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специални изисквания към опаковането и обозначаването им. За целта се консултирайте с експерт в съответната

Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с лепящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални предписания.

Не изхвърляйте градински електроинструменти, зарядни устройства и акумулаторни или обикновени батерии при битовите отпадъци! Само за страни от ЕС: Съгласно Европейска директива 2012/19/EC относно излязла от употреба електрическа и електронна апаратура и съгласно Европейска директива 2006/66/ЕО акумулаторни или обикновени батерии, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях суровини. Акумулаторни или обикновени батерии: Литиево-йонни: Моля, спазвайте указанията в раздела «Транспортиране». Правата за изменения запазени.

Номинален напон V= 18 18
