ПОСІБНИК КОРИСТУВАЧА ART 2618 Li + BOSCH

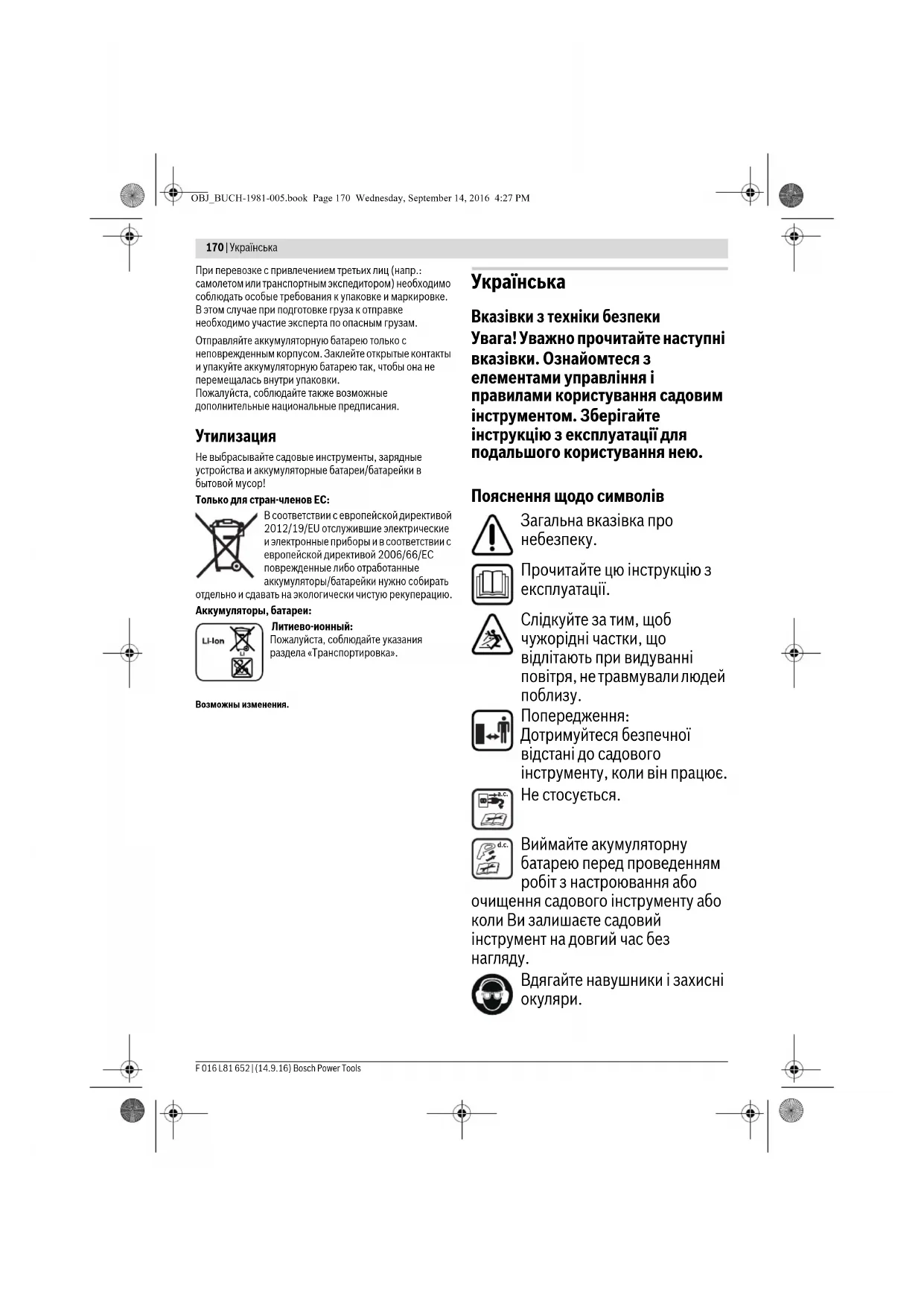

Вказівки з техніки безпеки Увага! Уважно прочитайте наступні вказівки. Ознайомтеся з елементами управління і правилами користування садовим інструментом. Зберігайте інструкцію з експлуатації для подальшого користування нею. Пояснення щодо символів Загальна вказівка про

Прочитайте цю інструкцію з експлуатації. Слідкуйте за тим, щоб чужорідні частки, що відлітають при видуванні повітря, не травмували людей

Попередження: Дотримуйтеся безпечної відстані до садового інструменту, коли він працює. Не стосується. Виймайте акумуляторну батарею перед проведенням робіт з настроювання або очищення садового інструменту або коли Ви залишаєте садовий інструмент на довгий час без

Вдягайте навушники і захисні

a.c. d.c. OBJ_BUCH-1981-005.book Page 170 Wednesday, September 14, 2016 4:27 PMУкраїнська | 171 Bosch Power Tools F 016 L81 652 | (14.9.16) Не працюйте під дощем і не залишайте тример під час дощу надворі. Слідкуйте за тим, щоб чужорідні тіла, що відлітають, не травмували людей

Попередження: Дотримуйтеся безпечної відстані до садового інструменту, коли він працює. Експлуатація Цей садовий інструмент не призначений для використання особами (включаючи дітей) з обмеженими психічними, чуттєвими або розумовими здатностями або недостатнім досвідом та/або недостатніми знаннями – це дозволяється робити лише у тому випадку, якщо за ними спостерігає особа, що відповідає за їхню безпеку, або вони отримують від неї вказівки щодо того, як слід використовувати

Необхідно спостерігати за дітьми, щоб переконатися, що вони не грають з садовим інструментом. В жодному разі не дозволяйте користуватися тримером дітям і особам, що не знайомі з цими інструкціями. Національні приписи можуть обмежувати допустимий вік користувача. Якщо Ви певний час не працюєте з тримером, зберігайте його в недоступному для дітей місці. Ніколи не працюйте з тримером, якщо відсутні або пошкоджені кришки або захисні пристрої, або якщо вони неправильно встановлені. Перед початком роботи та після удару перевірте садовий інструмент на предмет зношення і пошкоджень і за необхідністю віддайте його у ремонт. Не користуйтеся садовим інструментом, якщо Ви стомлені або хворі, або знаходитеся під дією спиртних напоїв, наркотиків або

Одягайте довгі, міцні штани, міцне взуття та рукавиці. Не одягайте просторий одяг, прикраси, короткі штани, сандалі і не працюйте босоніж. Щоб волосся не заплуталося в рухомих деталях, зав’язуйте його вище рівня плечей. При обслуговуванні садового інструменту одягайте захисні окуляри та навушники. Завжди зберігайте стійке положення і рівновагу. Не перенапружуйтесь. Ніколи не користуйтеся тримером, коли поблизу знаходяться люди, зокрема діти, або домашні тварини. Користувач несе відповідальність за нещасні випадки, тілесні ушкодження інших людей і пошкодження чужого майна. OBJ_BUCH-1981-005.book Page 171 Wednesday, September 14, 2016 4:27 PM172 | Українська F 016 L81 652 | (14.9.16) Bosch Power Tools Перш ніж торкатися до ножа, зачекайте, поки він не зупиниться. Після вимкнення мотора ніж ще продовжує обертатися і може призвести до поранень. Працюйте лише при денному світлі або при доброму штучному освітленні. Не працюйте з тримером за поганих погодних умов, зокрема, коли збирається гроза. При використанні тримера в мокрій траві його продуктивність роботи зменшується. Перед перенесенням тримера з/до місця роботи вимикайте його. Вмикайте садовий прилад лише тоді, коли руки і ноги знаходитимуться на достатній відстані від ножа. Не підсовуйте руки і ноги під ліску, що обертається. Перед тим, як міняти ніж, вийміть акумуляторну батарею. Ніколи не використовуйте металеві різальні елементи для цього

Регулярно перевіряйте тример і виконуйте роботи з його техобслуговування. Віддавайте тример на ремонт лише в авторизовану сервісну

Постійно слідкуйте за тим, щоб у вентиляційних щілинах не було

Виймання акумуляторної батареї: – завжди перед тим, як залишити садовий інструмент без нагляду – перед тим, як міняти ніж – перед очищенням або роботами

Зберігайте садовий інструмент в безпечному, сухому і недосяжному для дітей місці. Не ставте інші предмети на садовий інструмент. З міркувань техніки безпеки міняйте зношені або пошкоджені

Слідкуйте за тим, щоб нові деталі були від Bosch. Ніколи не вмикайте садовий інструмент без монтованих відповідних деталей. Вказівки щодо оптимального поводження з акумулятором Перед тим, як вставляти акумуляторну батарею, переконайтеся, що садовий інструмент вимкнено. Встромляння акумуляторної батареї у ввімкнутий садовий інструмент може призвести до нещасного випадку. Використовуйте лише акумуляторні батареї Bosch, які передбачені для даного садового інструменту. Використання інших акумуляторних батарей може призвести до травми і небезпеки

Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання. OBJ_BUCH-1981-005.book Page 172 Wednesday, September 14, 2016 4:27 PMУкраїнська | 173 Bosch Power Tools F 016 L81 652 | (14.9.16) Захищайте акумуляторну батарею від тепла, зокрема, напр., від сонячних променів, вогню, води та вологи. Існує небезпека

Зберігайте акумуляторну батарею, що саме не застосовується, віддалік від канцелярських скріпок, монет, гвинтів та інших невеликих металевих предметів, що можуть спричиняти перемкнення контактів. Коротке замикання між контактами акумуляторної батареї може призводити до опіку або

При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи. Використовуйте акумуляторну батарею лише з Вашим інструментом Bosch. Лише за таких умов акумуляторна батарея буде захищена від небезпечного перевантаження. Гострими предметами, як напр., гвіздками чи викрутками, а також зовнішніми силовими діями можна пошкодити акумуляторну батарею. Можливе внутрішнє коротке замикання, загоряння, утворення диму, вибух або перегрів акумуляторної

Не можна закорочувати акумуляторну батарею. Існує небезпека вибуху. Захищайте акумулятор від вологи і

Зберігайте акумулятор лише при температурі від –20 °C до 50 °C. Зокрема, не залишайте акумулятор влітку в машині. Час від часу прочищайте вентиляційні отвори акумулятора м’яким, чистим і сухим пензликом. Вказівки з техніки безпеки для зарядних пристроїв Прочитайте всі застереження і вказівки. Недотримання застере- жень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних

Добре зберігайте ці вказівки. Використовуйте зарядний пристрій лише у тому випадку, якщо всі функції знаходяться у Вас повністю під контролем і Ви не вбачаєте обмежень в їх використанні або отримали відповідні вказівки. Цей зарядний пристрій не передбачений для використання дітьми і особами з обмеженими фізичними, сенсорними та розумовими здібностями, або недостатнім досвідом та знаннями. Дітям віком від 8 років та особам з обмеженими фізичними, сенсорними та розумовими можливостями або недостатнім досвідом та OBJ_BUCH-1981-005.book Page 173 Wednesday, September 14, 2016 4:27 PM174 | Українська F 016 L81 652 | (14.9.16) Bosch Power Tools знаннями дозволяється користуватися цим зарядним пристроєем лише під наглядом або якщо вони отримали відповідні вказівки щодо безпечного використання цього зарядного пристрою і розуміють, яку небезпеку він несе. В іншому випадку можливе неправильне використання та небезпека одержання травм. Доглядайте за дітьми під час користування, очищення і технічного обслуговування. Діти не повинні грати із зарядним

Заряджайте лише літієво-іонні акумулятори Bosch з ємністю від 1,5 Агод. (від 5 елементів). Напруга акумулятора повинна підходити до зарядної напруги зарядного пристрою. Не заряджайте батареї, що не розраховані на повторне перезаряджання. В іншому випадку існує небезпека пожежі і

Захищайте зарядний пристрій від дощу і вологи. Потрапляння води в зарядний пристрій збільшує ризик ураження електричним

Заряджайте лише літієво-іонні акумуляторні батареї Bosch. Напруга акумулятора повинна підходити до зарядної напруги зарядного пристрою. В іншому випадку існує небезпека пожежі і

Тримайте зарядний пристрій в чистоті. Забруднення можуть призводити до ураження електричним струмом. Кожний раз перед використанням перевіряйте зарядний пристрій, кабель і штепсель. Не користуйтеся зарядним пристроєм, якщо помітите пошкодження. Не роз- кривайте зарядний пристрій самостійно; ремонтувати його дозволяється лише ква- ліфікованим фахівцям з використанням оригінальних запчастин. Пошкоджений заряд- ний пристрій, шнур або штепсель збільшує ризик ураження електричним струмом. Не користуйтеся зарядним пристроєм на основі, що може легко займатися, (напр., на папері, текстильних матеріалах тощо) або в горючому середовищі. Нагрівання зарядного пристрою під час заряджання може призводити до

Не накривайте вентиляційні отвори зарядного пристрою. Інакше зарядний пристрій може перегрітися і вийти з ладу.

Наступні символи стануть Вам у нагоді, коли Ви будете читати та щоб зрозуміти інструкцію з експлуатації. Запам’ятайте ці символи та їх значення. Правильне розуміння символів допоможе Вам правильно та безпечно користуватися садовим інструментом. Символ Значення Вдягайте захисні рукавиці OBJ_BUCH-1981-005.book Page 174 Wednesday, September 14, 2016 4:27 PMУкраїнська | 175 Bosch Power Tools F 016 L81 652 | (14.9.16) Призначення приладу Прилад призначений для зрізування трави і бур’яну попід кущами, а також на косогорах і попід краями, куди не достає газонокосарка. Використання за призначенням розраховане на температуру зовнішнього середовища від 0 °C до 40 °C. Технічні дані Напрямок руху Напрямок реакції

Дозволена дія Символ Значення Заборонена дія Відчутний шум Приладдя/запчастини Символ Значення CLICK! Тример ART 23-18 LI/

UniversalGrassCut 18-260 Товарний номер 3 600 HA5 C.. 3 600 HA5 E.. Кількість обертів на холостому ходу

7000/8000 7000/8000 Регульована рукоятка

Діаметр кругового захвату см 23 26 Вага відповідно до EPTA-Procedure 01:2014 кг 2,3/2,5/2,3 2,4/2,6/2,4 Акумуляторна батарея іонно-літієва іонно-літієва Товарний номер –1,5 Агод. –2,0 Агод. –2,0 Агод. –2,5 Агод.

1,5 2,0 2,0 2,5 1,5 2,0 2,0 2,5 Кількість акумуляторних елементів – 2 607 336 207 – 2 607 336 921 – 2 607 337 211 – 2 607 337 199

Зарядний струм А 1,5 1,5 Допустимий температурний діапазон

°C 0–45 0–45 Тривалість заряджання (розряджена акумуляторна батарея) –1,5 Агод. –2,0 Агод. –2,5 Агод.

Вага відповідно до EPTA-Procedure 01:2014 кг 0,38 0,38 Клас захисту / II /II Зарядний пристрій AL 1830 CV AL 1830 CV Товарний номер

Зарядний струм А 3,0 3,0 Допустимий температурний діапазон

°C 0–45 0–45 Тривалість заряджання (розряджена акумуляторна батарея) –1,5 Агод. –2,0 Агод. –2,5 Агод.

Вага відповідно до EPTA-Procedure 01:2014 кг 0,4 0,4 Клас захисту / II /II Зарядний пристрій AL 2215 CV AL 2215 CV Товарний номер

Зарядний струм А 1,5 1,5 Допустимий температурний діапазон

°C 0–45 0–45 Тривалість заряджання при ємності акумулятора, бл. –1,5 Ah –2,0 Ah

Вага відповідно до EPTA-Procedure 01:2014 кг 0,4 0,4 Клас захисту /II /II Тример ART 23-18 LI/

UniversalGrassCut 18-260 OBJ_BUCH-1981-005.book Page 176 Wednesday, September 14, 2016 4:27 PMУкраїнська | 177 Bosch Power Tools F 016 L81 652 | (14.9.16) Інформація щодо шуму і вібрації Монтаж та експлуатація Зарядний пристрій AL 2204 CV AL 2204 CV Товарний номер

Зарядний струм А 0,43 0,43 Допустимий температурний діапазон

°C 0–45 0–45 Тривалість заряджання (розряджена акумуляторна батарея) –1,5 Агод. –2,0 Агод.

Вага відповідно до EPTA-Procedure 01:2014 кг 0,7 0,7 Клас захисту / II /II Серійний номер див. заводську табличку на садовому інструменті Тример ART 23-18 LI/

UniversalGrassCut 18-260 Значення звукової емісії отримані відповідно до EN 50636-2-91.

UniversalGrassCut 18-260 3 600 ... HA5 C.. HA5 E.. А-зважений рівень звукового тиску від приладу, як правило, становить: звукове навантаження звукова потужність похибка K Вдягайте навушники!

(векторна сума трьох напрямків) та похибка K відповідно до EN 50636-2-91: вібрація a

< 2,5 =1,5 < 2,5 =1,5 Дія Малюнок Сторінка Обсяг поставки

Монтаж захисної кришки

Регулювання рукоятки

Заряджання акумуляторної

Встромляння і виймання акумуляторної батареї

Замініть ножи 7 276 Налаштування робочого кута

Вказівки щодо роботи Настроювання робочої

Технічне обслуговування, очищення та зберігання

Дія Малюнок Сторінка OBJ_BUCH-1981-005.book Page 177 Wednesday, September 14, 2016 4:27 PM178 | Українська F 016 L81 652 | (14.9.16) Bosch Power Tools Початок роботи Для Вашої безпеки Увага: Перед тим, як проводити роботи з настроювання або очищення, вимкніть садовий інструмент та вийміть акумуляторну батарею. Після вимкнення тримера з акумуляторною батареєю ніж ще декілька секунд обертається. Перш ніж знову вмикати прилад, зачекайте, поки мотор/ніж не зупиниться. Не вмикайте занадто швидко після вимикання. Рекомендується використовувати дозволені Bosch ліски. При використанні іншої ліски результат підрізання може відрізнятися. Заряджання акумуляторної батареї Не використовуйте інші зарядні пристрої. Поставлений разом з садовим інструментом зарядний пристрій розрахований на літієво-іонний акумулятор, що стоїть в інструменті. Зважайте на напругу в мережі! Напруга джерела живлення має відповідати даним на заводській табличці зарядного пристрою. Зарядні пристрої, розраховані на 230 В, можуть працювати також і від 220 В. Акумуляторна батарея має елемент для контролю за температурою, який допускає заряджання лише в температурному діапазоні від 0 °C до 45 °C. Цим забезпечується тривалий експлуатаційний резерв акумулятора. Вказівка: Акумулятор постачається частково зарядженим. Щоб акумулятор міг реалізувати свою повну ємність, перед тим, як перший раз працювати з приладом, акумулятор треба повністю зарядити у зарядному

Літієво-іонний акумулятор можна заряджати коли завгодно, це не скорочує його експлуатаційний ресурс. Переривання процесу заряджання не пошкоджує акумулятор. Літієво-іонний акумулятор захищений від глибокого розряджання за допомогою «Electronic Cell Protection (ECP)». При розрядженому акумуляторі садовий інструмент завдяки схемі захисту вимикається: садовий інструмент більше не працює. Після автоматичного вимикання садового інструменту більше не натискуйте на вимикач. Це може пошкодити акумулятор.

Процес заряджання починається, коли мережний штепсель зарядного пристрою буде встромлений в розетку, а акумуляторна батарея буде встромлена у зарядне гніздо. Завдяки інтелектуальній системі заряджання ступінь зарядженості акумуляторної батареї автоматично розпізнається та заряджання здійснюється оптимальним струмом в залежності від температури та напруги акумулятора. Це зберігає акумуляторну батарею, і – при її збереженні у зарядному пристрої – вона завжди буде повністю

Функції індикаторів Мигання (швидке) зеленого індикатора акумуляторної батареї Про швидке заряджання свідчить швидке мигання зеленого індикатора зарядження акумуляторної батареї . Вказівка: Швидке заряджання можливе лише в тому випадку, якщо температура акумуляторної батареї знаходиться в межах допустимого температурного діапазону заряджання, див. розділ «Технічні дані». Мигання (повільне) зеленого індикатора акумуляторної батареї При стані зарядження акумуляторної батареї у 80 % зелений індикатор заряджання акумуляторної батареї повільно мигає. Акумуляторну батарею можна витягнути для негайного використання. Безперервне світіння зеленого індикатора зарядження акумуляторної батареї Безперервне світіння зеленого індикатора зарядження акумуляторної батареї свідчить про те, що акумуляторна батарея повністю зарядилася. Якщо акумуляторна батарея не встромлена, постійне свічення світлодіодного індикатора свідчить про те, що штепсель встромлений у розетку і зарядний пристрій готовий до роботи. Безперервне світіння червоного індикатора зарядження акумуляторної батареї Безперервне світіння червоного індикатора зарядження акумуляторної батареї свідчить про те, що температура акумуляторної батареї знаходиться за межами допустимого температурного діапазону, див. розділ «Технічні дані». Тільки-но буде досягнутий допустимий температурний діапазон зарядження, зарядний пристрій автоматично переключиться на швидке заряджання. Мигання червоного індикатора зарядження акумуляторної батареї Мигання червоного індикатора зарядження акумуляторної батареї свідчить про іншу неполадку в процесі заряджання, див. розділ «Пошук несправностей». OBJ_BUCH-1981-005.book Page 178 Wednesday, September 14, 2016 4:27 PMУкраїнська | 179 Bosch Power Tools F 016 L81 652 | (14.9.16) Вказівки щодо заряджання При постійних циклах заряджання або таких, що безперервно повторюються один за одним декілька разів, зарядний пристрій може нагрітися. Однак це не є небезпечним і не свідчить про технічну несправність зарядного пристрою. Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба

Пошук несправностей Сервіс та надання консультацій щодо використання продукції www.bosch-garden.com При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на заводській табличці садового інструменту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку. d.c. Симптоми Можлива причина Що робити Захисна кришка не насувається на дисковий ніж Неправильний монтаж Зніміть різальну тарілку і знову монтуйте захисний кожух Тример не працюєАкумуляторна батарея розрядилася Зарядіть акумуляторну батарею, див. також вказівки щодо заряджання Акумуляторна батарея занадто холодна/занадто гаряча Дайте акумуляторній батареї нагрітися/охолонути Тример працює з перебоями Пошкоджена внутрішня проводка садового інструменту Зверніться в сервісну майстерню Несправний вимикач Зверніться в сервісну майстерню Перевантаження садового інструменту Трава занадто висока Зрізайте траву шарами Садовий інструмент не ріже Ніж пошкодився Замініть ножи Посилена вібрація Ніж пошкодився Замініть ножи Індикатор зарядження акумуляторної батареї світиться постійно Заряджання не здійснюється Акумуляторна батарея не (повністю) встановлена на зарядний пристрій Правильно встановіть акумуляторну батарею на зарядний пристрій Забруднилися контакти акумуляторної батареї Прочистіть контакти (наприклад, декілька разів встромивши та вийнявши акумулятор), при необхідності замініть акумуляторну

Акумуляторна батарея несправна Поміняйте акумуляторну батарею Індикатор зарядження акумуляторної батареї не світиться Не (повністю) встромлений штепсель зарядного пристрою (Добре) встроміть штепсель у розетку Несправна розетка, кабель живлення або зарядний пристрій Перевірте напругу в мережі та за необхідністю перевірте зарядний пристрій в сервісній майстерні для електроприладів Bosch OBJ_BUCH-1981-005.book Page 179 Wednesday, September 14, 2016 4:27 PM180 | Қaзақша F 016 L81 652 | (14.9.16) Bosch Power Tools

ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Тел.: (044) 4 90 24 07 (багатоканальний) E-Mail: pt-service.ua@bosch.com Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні. Транспортування На додані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без необхідності виконання додаткових норм. При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. В цьому випадку при підготовці посилки повинен приймати участь експерт з небезпечних

Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці. Дотримуйтеся, будь ласка, також можливих додаткових національних приписів.

Не викидайте садові інструменти, зарядні пристрої та акумуляторні батареї/батарейки в побутове сміття! Лише для країн ЄС: Відповідно до європейської директиви 2012/19/EU та європейської директиви 2006/66/EС відпрацьовані електро- і електронні інструменти, пошкоджені або відпрацьовані акумуляторні батареї/ батарейки повинні здаватися окремо і утилізуватися екологічно чистим
