OSM100 - șlefuitor SCHEPPACH - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului OSM100 SCHEPPACH în format PDF.
| Tip de produs | Șlefuitor oscilant |
| Marcă | Scheppach |
| Model | OSM100 |
| Dimensiuni (L x l x H) | 400 x 365 x 440 mm |
| Greutate | 9 kg |
| Tensiune de alimentare | 230-240 V~ / 50 Hz |
| Putere absorbită | 450 W |
| Turație în gol | 2000 min⁻¹ |
| Dimensiunea mesei | 320 x 300 mm |
| Înălțimea mesei | 320 mm |
| Cursa de oscilație | 16 mm |
| Înălțimea maximă de șlefuire | 98 mm |
| Diametrul axului | 12,7 mm |
| Diametrul furtunului de aspirație | ext. 39 mm / int. 35 mm |
| Grad de protecție | IPX0 |
| Clasă de protecție | I |
| Mod de funcționare | S1 (continuu) |
| Nivel de presiune sonoră | 75,3 dB (A) |
| Nivel de putere sonoră | 88,3 dB (A) |
| Materiale care pot fi șlefuite | Lemn și materiale similare |
| Număr de furtunuri abrazive furnizate | 6 (K80, diametre 13, 19, 26, 38, 51, 76 mm) |
| Număr de cilindri de șlefuire furnizați | 5 (diametre 19, 26, 38, 51, 76 mm) |
| Număr de inserții de masă furnizate | 6 (diametre 13, 19, 26, 38, 51, 76 mm) |
| Discuri de ax furnizate | 3 (diametre 14, 24, 44 mm) |
| Utilizare | Șlefuirea și modelarea pieselor neregulate și filiforme |
Întrebări frecvente - OSM100 SCHEPPACH
Întrebările utilizatorilor despre OSM100 SCHEPPACH
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru șlefuitor în format PDF gratuit! Găsiți manualul dvs. OSM100 - SCHEPPACH și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. OSM100 mărcii SCHEPPACH.
MANUAL DE UTILIZARE OSM100 SCHEPPACH
Explicitarea simbolurilor de pe produs
Utilizarea simbolurilor din acest manual trebuie să vă atragă atenția asupra posibilelor riscuri. Simbolurile de securitate și declarațiile, care le însoțesc, trebuie înțelese exact. Avertizările în sine nu îndepărtează riscurile și nu pot înlocui măsurile corecte pentru prevenirea accidentelor.
 | Înainte de punerea în funcțiune citiți și țineți cont de manualul de utilizare și de indicațiile de securitate! |
 | Purtați căști antifonice. Influența zgomotului poate provoca pierderea auzului. |
 | Purtați o mască anti-praf. La prelucrarea lemnului și a altor materiale se poate produce praf nociv pentru sănătate. Nu este permisă prelucrarea materialului care conține azbest! |
 | Purtați ochelari de protecție. Scânteile sau fragmentele libere, așchiile și prafurile produse în timpul lucrului pot duce la pierderea vederii. |
 | Cursa de oscilație |
 | Înălțimea max. de șlefuire |
 | Masă |
 | Produsul este conform cu directivele europene aplicabile. |
 | Produsul este conform cu directivele sârbe aplicabile. |
Cuprins: Pagină:
- Introducere....284
- Descrierea produsului (fig. 1-8)....284
- Pachetul de livrare 284
- Utilizarea conformă cu destinația.... 284
- Indicații de securitate....285
- Date tehnice....287
- Dezambalarea 288
- Structură / Înaintea punerii în funcțiune 288
- Punerea în funcțiune 290
- Branşamentul electric....290
- Curățarea....291
- Transport.... 291
- Depozitare....291
- Întreținerea curentă 291
- Reparație și comandă pentru piese de schimb....291
- Eliminarea ca deșeu și revalorificarea 292
- Remedierea avariilor 293
- Declarația de conformitate .... 323

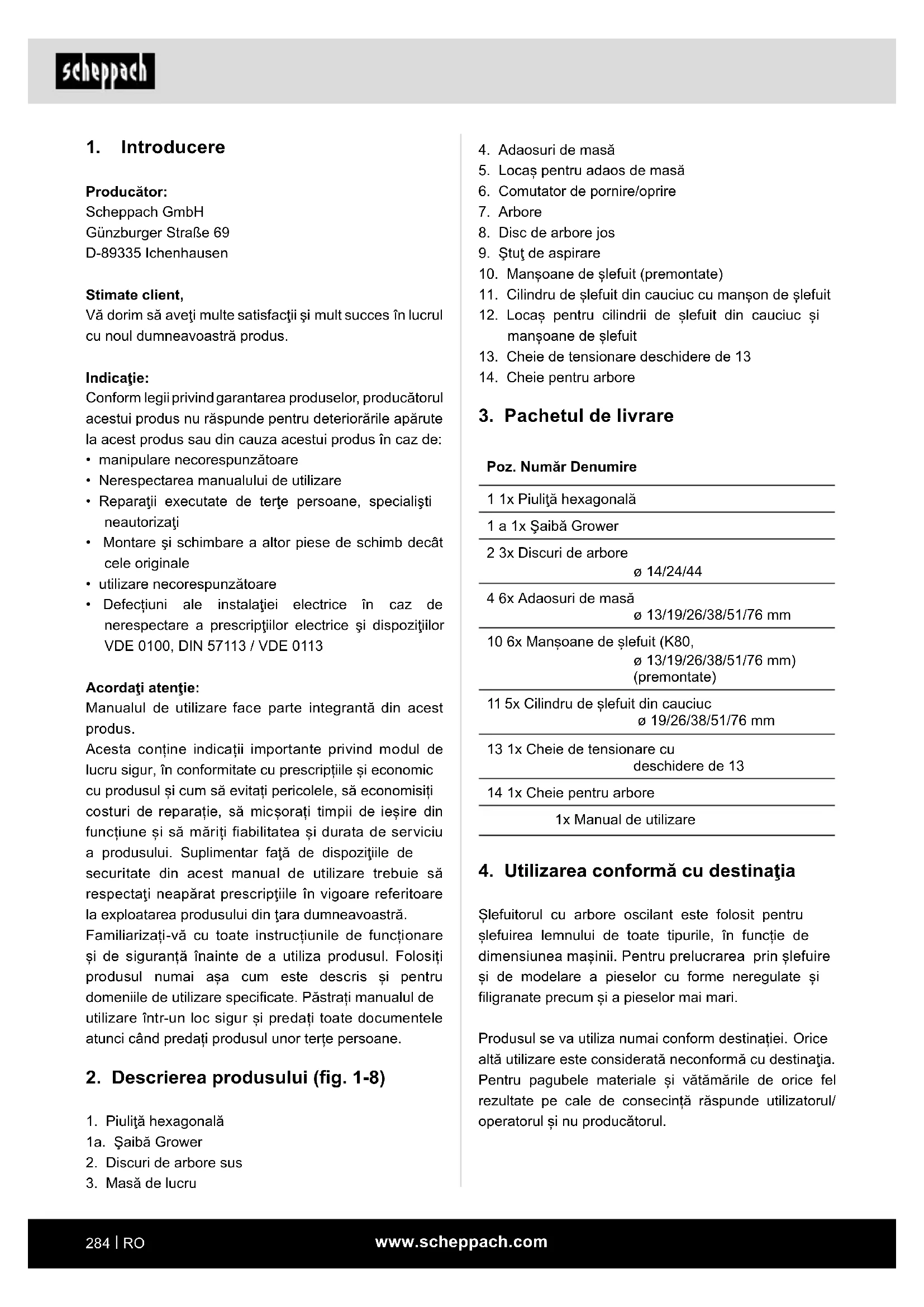

1. Introducere
Producător:
Scheppach GmbH
Vă dorim să aveți multe satisfacții și mult succes în lucrul cu noul dumneavoastră produs.
Indicatie:
Conform legii privind garantarea produselor, producătorul acestui produs nu răspunde pentru deteriorările apărute la acest produs sau din cauza acestui produs în caz de:
- manipulare necorespunzătoare
- Nerespectarea manualului de utilizare
- Reparații executate de terțe persoane, specialiști neautorizați
- Montare și schimbare a altor piese de schimb decât cele originale
• utilizare necorespunzătoare - Defecțiuni ale instalatiei electrice în caz de nerespectare a prescripțiilor electrice și dispozitiilor VDE 0100, DIN 57113 / VDE 0113
Acordati atenție:
Manualul de utilizare face parte integrantă din acest produs.
Acesta conține indicații importante privind modul de lucru sigur, în conformitate cu prescripțiile și economic cu produsul și cum să evitați pericolele, să economisitți costuri de reparație, să micșorați timpii de ieșire din funcțiune și să măriți fiabilitatea și durata de serviciu a produsului. Suplimentar față de dispozițiile de securitate din acest manual de utilizare trebuie să respectați neapărat prescripțiile în vigoare referitoare la exploatarea produsului din țara dumneavoastră.
Familiarizați-vă cu toate instrucțiunile de funcționare și de siguranță înainte de a utiliza produsul. Folosiți produsul numai așa cum este descris și pentru domeniile de utilizare specificate. Păstrați manualul de utilizare într-un loc sigur și predați toate documentele atunci când predați produsul unor terțe persoane.
2. Descrierea produsului (fig. 1-8)
- Piuliță hexagonală
1a. Șaibă Grower - Discuri de arbore sus
-
Masă de lucru
-
Adaosuri de masă
- Locaș pentru adaos de masă
- Comutator de pornire/oprire
- Arbore
- Disc de arbore jos
- Stut de aspirare
- Manșoane de șlefuit (premontate)
- Cilindru de şlefuit din cauciuc cu manşon de şlefuit
- Locaș pentru cilindrii de șlefuit din cauciuc și manșoane de șlefuit
- Cheie de tensionare deschidere de 13
- Cheie pentru arbore
3. Pachetul de livrare
Poz. Număr Denumire
| 1 1x Piuliță hexagonală |
| 1 a 1x Șaibă Grower |
| 2 3x Discuri de arboreø 14/24/44 |
| 4 6x Adaosuri de masăø 13/19/26/38/51/76 mm |
| 10 6x Manșoane de șlefuit (K80,ø 13/19/26/38/51/76 mm)(premontate) |
| 11 5x Cilindru de șlefuit din cauciucø 19/26/38/51/76 mm |
| 13 1x Cheie de tensionare cudeschidere de 13 |
| 14 1x Cheie pentru arbore |
| 1x Manual de utilizare |
4. Utilizarea conformă cu destinația
Şlefuitorul cu arbore oscilant este folosit pentru şlefuirea lemnului de toate tipurile, în funcție de dimensiunea mașinii. Pentru prelucrarea prin şlefuire și de modelare a pieselor cu forme neregulate și filigranate precum și a pieselor mai mari.
Produsul se va utiliza numai conform destinației. Orice altă utilizare este considerată neconformă cu destinația. Pentru pagubele materiale și vătămările de orice fel rezultate pe cale de consecință răspunde utilizatorul/ operatorul și nu producătorul.
Din utilizarea conformă cu destinația face parte și respectarea indicațiilor de securitate, precum și a manualului de montaj și a indicațiilor de operare din manualul de utilizare.
Persoanele care operează și întrețin produsul trebuie să fie familiarizate cu acesta și informate cu privire la posibilele pericole.
Modificările aduse produsului exclud complet orice responsabilitate din partea producătorului și orice daune rezultate.
Produsul poate fi utilizat numai cu piese și accesorii originale ale producătorului.
Prescriptiile de securitate, de lucru și de întreținere curentă emise de producător, precum și dimensiunile indicate în Date tehnice trebuie să fie respectate.
Vă rugăm să aveți în vedere că produsele noastre nu au fost construite având ca destinație exploatarea profesională sau industrială. Nu preluăm garanția dacă produsul este utilizat în regim profesional sau industrial, precum și la activități la fel de solicitante.
Producătorul nu își asumă nici o răspundere pentru avariile cauzate de utilizarea neconformă cu destinația sau pentru manevrarea greșită.
5. Indicații de securitate
Indicații de securitate generale pentru scule electrice
⚠ AVERTIZARE: Citiți toate indicațiile de securitate, instrucțiunile, ilustrațiile și datele tehnice, cu care este prevăzută această sculă electrică.
Deficiențele la respectarea următoarelor instrucțiuni pot provoca electrocutarea, incendiul și/sau vătămări grele.
Păstrați toate indicațiile de securitate și instrucțiunile pentru utilizarea viitoare.
Noțiunea „sculă electrică“, utilizată în indicațiile de securitate, face referire la sculele electrice acționate prin rețea (cu cablu de rețea) sau la sculele electrice acționate prin acumulatori (fără cablu de rețea).
- Securitatea postului de lucru
a) Mentineți locul de muncă curat și bine iluminat.
Dezordinea și zonele de lucru neluminate pot cauza accidente.
b) Nu lucrați cu scula electrică în medii cu pericol de explozie în care se găsesc lichide, gaze sau pulveri inflamabile. Sculele electrice produc scântei care pot să aprindă pulverile sau vaporii.
c) Tineți la distanță copiii și alte persoane în timpul utilizării sculei electrice. În cazul devierii puteți pierde controlul asupra sculei electrice.
- Securitatea electrică
a) Fișa de conectare a sculei electrice trebuie să se potrivească în priză. Fișa nu trebuie în niciun caz modificată. Nu utilizați nicio fișă a adaptorului împreună cu sculele electrice cu pământare de protecție. Fișele nemodificate și prizele potrivite diminuează riscul unui electroșoc.
b) Evitați contactul corporal cu suprafețele împământate cum ar fi țevile, sistemele de încălzire, plitele și frigiderele. Există un risc crescut de electrocutare dacă corpul vă este pământat.
c) Mențineți sculele electrice la distanță de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică crește riscul de electrocutare.
d) Nu folosiți în alte scopuri cablul de racordare pentru a purta, acroșa scula electrică sau pentru a scoate fișa din priză. Tineți cablul de racordare la depărtare de căldură, ulei, muchii ascuțite sau piese mobile. Cablurile de racordare deteriorate sau încâlcite cresc riscul de electrocutare.
e) Dacă lucrați cu o sculă electrică în aer liber, utilizați numai cabluri prelungitoare care sunt adecvate și pentru zona exterioară. Utilizarea unui cablu prelungitor adecvat pentru zona exterioară diminuează riscul de electrocutare.
f) Dacă utilizarea sculei electrice într-o zonă cu umiditate nu poate fi evitată, utilizati un comutator de protecție pentru curenti vagabonzi. Utilizarea unui comutator de protecție pentru curenti vagabonzi diminuează riscul de electrocutare.
- Securitatea persoanelor
a) Fiți atenți la ceea ce faceți și lucrați rațional cu o sculă electrică. Nu utilizați scula electrică dacă sunteți obosit sau sub influența drogurilor, alcoolului sau medicamentelor. Un moment de neatenție la utilizarea sculei electrice poate provoca cele mai serioase vătămări.
b) Purtati întotdeauna echipament personal de protecție și ochelari de protecție. Purtarea echipamentului personal de protecție precum masca împotriva prafului, încălțămintea de siguranță rezistentă la alunecare, casca de protecție sau căștile antifonice, în funcție de tipul și utilizarea sculei electrice diminuează riscul de vătămări.
c) Evitați o punere în funcțiune involuntară. Asigurați-vă că scula electrică este oprită înainte de conectarea la alimentarea cu curent și/sau la acumulator, preluarea sau transportarea acesteia. Dacă la cărarea sculei electrice aveți degetul pe comutator sau dacă conectați scula electrică în poziția pornit la alimentarea electrică, acest lucru poate cauza accidente.
d) Înlăturați sculele electrice sau cheia pentru şuruburi înainte de a cupla scula electrică. O unealtă sau cheie care se află în partea rotativă a sculei electrice poate cauza vătămări.
e) Evitați o poziție anormală a corpului. Asigurați- vă o poziție stabilă și mențineți în permanență echilibrul. Astfel puteți controla mai bine scula electrică în situații neașteptate.
f) Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau bijuterii. Mențineți la distanță părul și îmbrăcămintea de piesele mobile. Îmbrăcămintea largă, bijuteriile sau părul lung pot fi prinse de piesele mobile.
g) Dacă pot fi montate dispositive de aspirare și de captare a prafului, acestea se vor racorda și utiliza corect. Utilizarea unei aspirări a prafului poate diminua pericolele determinate de praf.
h) Nu vă bazați pe o falsă siguranță și nu încălcați regulamentele de siguranță pentru scule electrice, chiar dacă sunteți familiarizat cu scula electrică după multiple utilizări. Acționarea neglijentă poate conduce în interval de fracțiuni de secunde la vătămări grave.
4. Utilizarea și tratarea sculelor electrice
a) Nu suprasolicitați scula electrică. Utilizați scula electrică adecvată pentru lucrul dumneavoastră. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
b) Nu utilizați scule electrice cu comutator defect. O sculă electrică care nu mai poate fi pornită sau oprită este periculoasă și trebuie reparată.
c) Scoateți fișa din priză și/ sau îndepărtați un acumulator detașabil înainte de a efectua setări ale aparatului, de a schimba piesele sculei de lucru sau de a depune scula electrică în afara zonei de lucru. Această măsură de precauție previne pornirea involuntară a sculei electrice.
d) Păstrați sculele electrice neutilizate în afara razei de acțiune a copiilor. Nu permiteți utilizarea sculei electrice de nicio persoană care nu este familiarizată cu acesta sau care nu a citit aceste instrucțiuni. Sculele electrice sunt periculoase dacă sunt utilizate de către persoane neexperimentate.
e) Întrețineți sculele electrice și unealta de lucru cu atenție. Controlați dacă componentele mobile funcționează ireproșabil și dacă nu prind, dacă piesele sunt rupte sau deteriorate, dacă funcționarea sculei electrice este afectată. Dispuneți repararea pieselor deteriorate înainte de utilizarea sculei electrice. Multe accidente sunt cauzate de sculele electrice prost întreținute.
f) Mențineți sculele de tăiere ascuțite și curate. Sculele de tăiere îngrijite cu atenție și având muchii de tăiere ascuțite se înțepenesc mai puțin și sunt ușor de dirijat.
g) Utilizați scula electrică, accesoriiile, sculele de lucru etc. corespunzător acestor instrucțiuni. Totodată luați în considerare condițiile de lucru și activitatea de executat. Utilizarea de scule electrice pentru alte aplicații decât cele prevăzute poate să conducă la situații periculoase.
h) Păstrați mânerele și suprafețele mânerului uscate, curate, fără urme de ulei și unsoare. Mânerele și suprafețele mânerului alunecoase nu permit o operare sigură și controlul sculei electrice în situații neprevăzute.
5. Service
a) Dispuneți repararea sculei dumneavoastră electrice numai de către personal de specialitate calificat și numai cu piese de schimb originale. Astfel vă asigurați că este păstrată siguranța sculei electrice.
Avertizare! Această sculă electrică generează pe parcursul funcționării un câmp electromagnetic. Acest câmp poate în anumite împrejurări să influențeze negativ implanturile medicale active sau pasive. Pentru a micșora pericolul unor vătămări grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a folosi scula electrică.
Reglementări de securitate suplimentare pentru şlefuitorul cu arbore
⚠ AVERTIZARE: Nu folositi mașina până când nu este complet asamblată și instalată conform instrucțiunilor.
- Dacă nu sunteți familiarizat cu funcționarea mașinii de șlefuit, cereți instrucțiuni de la șeful, profesorul sau o altă persoană calificată.
- ATENTIE: Această mașină a fost dezvoltată doar pentru polizarea lemnului sau a materialelor asemănătoare lemnului. Şlefuirea altor materiale poate duce la incendiu, rănire sau deteriorare a produsului.
- Utilizați întotdeauna ochelarii de protectie.
- Această mașină este destinată numai uzului interior.
- IMPORTANT: Montați și folositi mașina numai pe o suprafață orizontală. Montarea pe o suprafață non- horizontală poate deteriora motorul.
- Dacă există tendința ca mașina să poată răsturna sau să se miște în timpul funcționarii, în special la șlefuirea de piese lungi sau grele, mașina trebuie să fie bine legată la o suprafață de sprijin.
- Tineti piesa de lucru atunci când şlefuiti.
- Nu purtați mânuși și nu țineți piesa cu o cârpă când o slefuiti.
- Nu şlefuiți niciodată piese de lucru prea mici pentru o operare sigură.
- Evitați mișcările dezavantajoase ale mâinii care v-ar putea provoca să alunecați brusc în banda sau discul de slefuire.
- Dacă prelucrați piese mari, trebuie să utilizați un suport suplimentar la înălțimea mesei.
- Nu şlefuiți niciodată piesa de lucru nesprijinită. Sprijiniți piesa de lucru cu masa sau cu opritorul, cu excepția pieselor de lucru curbate pe partea exterioară a discului de şlefuire.
- Îndepărtați întotdeauna resturile și alte bucăți de pe masă, opritor sau curea de șlefuire înainte de a porni mașina.
- Nu planificati și nu montați nimic pe masă atunci când mașina de șlefuit este în funcțiune.
- Opriți maçina și trageți fișa din priză, dacă instalați sau îndepărtati accesoriiile.
- Nu părăsiți niciodată zona de lucru a sculei atunci când instrumentul este pornit sau nu s-a oprit complet.
- Aşezati în permanență piesa pe masa de şlefuit. Puneti instrumentele curbe în siguranța pe masă atunci când şlefuiti pe placa de şlefuit.
Riscuri reziduale
Mașina este construită după standarde tehnice de actualitate și reguli tehnice de securitate recunoscute. Cu toate acestea, în timpul lucrului pot apărea riscuri reziduale.
- Pericol de vătămare pentru degete și mâini datorită discului de șlefuire în rotație, în caz de ghidare sau așezare improprie a piesei de șlefuit.
- Pericol de vătămare în caz de aruncare a pieselor dacă sustinerea sau ghidarea sunt improprii.
- Pericol pentru sănătate datorită curentului în caz de utilizare a unor cabluri electrice de racord necorespunzătoare.
- În plus, există riscuri reziduale care nu sunt evidente, chiar dacă se întreprind toate măsurile preventive.
- Riscurile reziduale pot fi minimizate dacă „indicațiile de securitate” și „utilizarea conformă cu destinația”, precum și manualul de utilizare sunt respectate în totalitate.
- Evitați punerea în funcțiune accidentală a mașinii: la introducerea fișei în priză este interzisă apăsarea butonului de funcționare.
- Utilizați unealta care este recomandată în acest manual de utilizare. Astfel veți obține performanțe optime a masinii dumneavoastră.
6. Date tehnice
| Dimensiuni constructiveL x l x Î | 400 x 365 x 440 mm |
| Motor 230–240 V~ / 50 Hz | |
| Putere consumată 450 W | |
| Turație 2000 min | -1 |
| Mărimea mesei 320 x 300 mm | |
| Înălțime masă 320 mm | |
| Cursa de oscilație 16 mm | |
| Înălțimea de șlefuire max. 98 mm | |
| ø arbore 12,7 mm | |
| Ștuț de aspirare ø | exterior ∅39mm /interior ∅35mm |
| Masă | 9 kg |
| Tip de protecție | IPX0 |
| Clasa de protecție | I |
| Regim de funcționare | S1* |
Ne rezervăm dreptul asupra modificărilor tehnice!
*S1: Regim funcțional permanent cu solicitare constantă
Zgomot
Valorile nivelului de zgomot au fost determinate conform EN 62841.
| Nivelul presiunii acustice L_pA | 75,3 dB |
| Incertitudinea K_pA | 3 dB |
| Nivelul puterii acustice L_WA | 88,3 dB |
| Incertitudinea K_WA | 3 dB |
⚠ AVERTIZARE
Poluarea fonică prea ridicată și frecventă poate cauza deteriorarea auzului sau pierderea auzului.
- Purtati căști antifonice.
- Inserați pauze.
Valorile totale pentru vibrații (sumă de vectori pe trei direcții) determinate corespunzător EN 62841.
INDICATIE: Valorile indicate ale emisiei sonore trebuie să fi fost măsurate conform unui procedeu de verificare standardizat și pot fi utilizate pentru compararea unei scule electrice cu alta.
Valorile indicate ale emisiilor de zgomot pot fi utilizate de asemenea și pentru o estimare a solicitării.
AVERTIZARE: Emisiile de zgomot pot diferi de valorile indicate în timpul utilizării effective a sculei electrice, în funcție de tipul și modul în care scula electrică este utilizată, în special, ce tip de piesă de lucru este prelucrată.
Luați măsuri pentru a vă proteja împotriva poluării sonore.
Pentru aceasta țineți cont de întreaga desfășurare a procesului de muncă, deci și de momentele în care scula electrică funcționează fără sarcină sau este deconectată. Măsurile adecvate cuprind printre altele o întreținere curentă și îngrijire regulată a sculei electrice și a uneltelor de lucru, pauze regulate, precum și o planificare corectă a proceselor de muncă.
7. Dezambalarea
- Deschideti ambalajul și scoateți cu precauție aparatul.
- Înlăturați materialul de ambalat, precum și siguranțele de ambalare și de transport (dacă
există).
- Verificați dacă pachetul de livrare este complet.
- Verificați dacă aparatul și accesoriiile prezintă deteriorări de la transport. În caz de reclamații trebuie contactată imediat firma de transport.
- Reclamațiile ulterioare nu sunt admise.
- Dacă este posibil, păstrați ambalajul până la expirarea perioadei de garanție.
- Înainte de utilizare, familiarizați-vă cu aparatul prin intermediul manualului de utilizare.
- În cazul accesoriiilor, precum și a pieselor de uzură și de schimb, utilizați numai piese originale. Piesele de schimb se găsesc la reprezentantul comercial.
- În caz de comenzi, indicați numărul articolului, precum și tipul și anul fabricației aparatului.
⚠️ ATENTIE!
Aparatul și materialul de ambalat nu sunt jucării pentru copii! Copiii nu au voie să se joace cu sacii din plastic, foliile și piesele mici! Există pericol de înghițire și sufocare!
8. Structură / Înaintea punerii în funcțiune
⚠ AVERTIZARE!
Scoateți întotdeauna fișa de rețea înainte de a efectua reglajele aparatului.
- Înainte de punerea în funcțiune trebuie montate toate capacele și dispozitivele de siguranță în conformitate cu prescripțiile.
- Manșoanele de șlefuit trebuie să poată funcționa liber.
- În cazul lemnului prelucrat anterior, acordati atenție corpurilor străine, ca de ex. cuie sau şuruburi etc.
- Înainte de a acționa comutatorul de pornire/oprire, asigurați-vă dacă hârtia abrazivă este montată corect și piesele mobile funcționează mecanic ușor.
8.1 Montarea arborelui (7) (fig. 2)
- Aşezati arborele (7) pe filetul arborelui motorului.
- Tineți arborele motorului în poziție, utilizați în acest scop cheia de tensionare cu deschidere de 13 (13).
- Înşurubați arborele (7) în sens orar pe arborele motorului, utilizați în acest scop cheia pentru arbore (14).
8.2 Racordarea la un sistem de aspirare (Fig. 1)
Pentru a asigura un perimetru de lucru curat și sigur se recomandă utilizarea produsului în combinație cu o
instalatie de aspirare a prafului.
- Racordati furtunul instalatiei de aspirare a prafului la ștuțul de aspirare (9) și încredințati-vă că este bine strâns.
- Conectați instalatția de aspirare a prafului înainte de a pune în funcțiune șlefuitorul cu arbore pentru a atinge eficienta maximă.
8.3 Alegerea și schimbarea manșoanelor de șlefuit (fig. 1-8)
⚠️ Atenție! Opriți produsul și scoateți fișa de rețea.
La schimbare aveți în vedere ca toate piesele să fie curate.
Aveți în vedere ca la schimbarea manșoanelor de șlefuit să se monteze întotdeauna piesele potrivite în acest sens.
8.3.1 Alegerea adaosului de masă
ATENTIE! Utilizați întotdeauna la manşonul de şlefuit respectiv adaosul de masă (4) potrivit.
Dacă se alege adaosul de masă prea mare există pericolul prinderii degetelor.
În plus, în acest fel piesa poate ajunge în jos între adaosul de masă (4) și manşonul de şlefuit (11).
Manşonul de şlefuit (11) trebuie să se potrivească exact, adică fără joc, în degajarea centrală a adaosului de masă (4).
Cu ajutorul tabelului următor se poate determina ce adaos de masă (4) și disc de arbore de sus (2) se utilizează cu manşonul de şlefuit respectiv (10).
Tabel:
| Diametre manșoane de șlefuit | Mărime adaosuri de masă | Mărime disc de arbore |
| 13 mm | 13 mm | 14 mm |
| 19 mm | 19 mm | 14 mm |
| 26 mm | 26 mm | 24 mm |
| 38 mm | 38 mm | 24 mm |
| 51 mm | 51 mm | 44 mm |
| 76 mm | 76 mm | 44 mm |
8.3.2 Selectarea manşonului de şlefuit cu granulatia corectă
- În comerțul de specialitate sau în centrul nostru de service (scanăți în acest scop codul QR de pe pagina de titlu) se găsesc manșoane de șlefuit cu diferite granulații. Cele mai uzuale granulații sunt grosieră (granulație 80), medie (granulație 120) și fină (granulație 240).
- Granulatia grosieră servește la șlefuirea grosieră, cea medie la netezirea suprafetelor și cea fină pentru finisarea finală.
- Efectuați în permanență o probă de funcționare pe un rest de piesă pentru a determina granulația cea mai adecvată pentru sarcina respectivă. În cazul în care după șlefuire piesa mai prezintă urme, prelucrați-o din nou cu un manșon de șlefuit mai grosier pentru a înlătura urmele înainte de a continua cu manșonul de șlefuit ales inițial. În loc de aceasta, pentru îndepărtarea urmelor nedorite puteți utiliza și un manșon de șlefuit nou și apoi să treceti pentru finisarea finală la o granulație mai fină.
ATENTIE! Nu utilizați manșoane de șlefuit uzate excesiv. În caz contrar, există pericolul unei dezvoltări puternice de căldură care poate produce prejudicii cilindrului de șlefuit. Cilindrii de șlefuit deteriorați din cauza manșoanelor de șlefuit uzate nu sunt acoperite de garanția comercială.
8.3.3 Ataşarea manşonului de şlefuit (fig. 1 -8)
Indicație: Cu excepția manșonului de șlefuit de dimensiunea cea mai mică, de 13 mm, toate manșoanele de șlefuit (11) se potrivesc pe cilindrul de șlefuit din cauciuc (10). Manșonul de șlefuit de 13 mm se așază direct pe arborele (7).
Pregătiți discul de arbore, manșonul de șlefuit cilindrul de șlefuit din cauciuc și adaosul de masă potrivite și montați-le după cum urmează:
-
Aşezati discul de arbore de jos (8) pe arborele (7) (fig. 3).
-
Selectați pentru sarcina de executat manșonul de șlefuit cel mai adecvat (11) și cilindrul de șlefuit din cauciuc corespunzător (10) (cu exceptia utilizării manșonului de șlefuit de 13 mm).
-
Determinați adaosul de masă (4) așa cum este descris la punctul 9.2.1.
-
Aşezati adaosul de masă (4) în masa de lucru (3) (Fig. 4).
-
Glisați manșonul de șlefuit (11) dacă nu există încă pe cilindrul de șlefuit din cauciuc (10).
-
Aşezati apoi cilindrul de şlefuit din cauciuc (10) pe arborele (7) (fig. 5).
-
Asezați deasupra discul de arbore de sus (2). În cadrul acestei acțiuni acordați atenție dimensiunii corecte.
-
Asezați acum deasupra inelul de siguranță (1a) și piulița hexagonală (1) și strângeți-o bine cu cheia de tensionare (13). (Fig. 6 + 7)
Indicație: În cazul în care la punerea în funcțiune a produsului manșonul de șlefuit se rotește pe cilindrul de șlefuit, piulița arborelui trebuie strânsă mai tare.
Indicație: Înainte de pornirea produsului manșonul de șlefuit nu trebuie să atingă adaosul de masă.
9. Punerea în funcțiune
⚠️ ATENTIE!
Este esențial să asamblăți complet produsul înainte de punerea în funcțiune!
AVERTIZARE! Utilizați masca antipraf, ochelarii de protecție și instalația de aspirare.
AVERTIZARE! Încredințați-vă că îmbrăcămintea și mănușile dumneavoastră de protecție nu prezintă fire desfăcute. Acestea ar putea fi prinse de arborele aflat în rotație și v-ar putea trage mâna sau capul spre arborele aflat în rotație și produce ca urmare vătămări grave. Se recomandă să nu utilizați mănuși de protecție pe bază de material textil.
- După încheierea tuturor lucrărilor de montaj și de reglaj, conectați produsul și verificați-l la mers în gol dacă arborele se învârte impecabil.
- Indicatie: Arborele se rotește în sens antiorar.
- AVERTIZARE! Nu şlefuiți metal cu această maşină de şlefuit. Şlefuirea metalului duce la formarea de scântei care pot aprinde lemnul și particulele de praf din maşina de şlefuit sau din zona de lucru.
- În caz de defectiuni, deconectați produsul imediat și remediați cauza.
- După ce produsul a atins complet viteza, începeti lucrările dumneavoastră de șlefuire.
- Dirijati piesa pe masa de lucru (3) încet în directia de rulare spre cilindrul de şlefuit.
- Nu exercitați presiune excesivă asupra piesei.
- După ce încheiați șlefuirea opriți aparatul și scoateți fișa de rețea din priză.
9.1 Conectarea și deconectarea
Încredințați-vă înainte de pornire că nu există contact între cilindrul de șlefuit și adaosul de masă. Încredințați-vă înainte de pornire că piesa nu atinge cilindrul de șlefuit.
- Pentru pornire, actionați comutatorul verde de pornire/oprire (I) (1).
- Pentru oprirea maşinii de şlefuit actionați comutatorul de pornire/oprire (O) (1).
9.2 Exploatare ca maşină staționară
Pentru utilizare continuă, se recomandă asamblarea pe un banc de lucru.
- Marcați în acest sens găurile perforate prin plasarea mașinii de șlefuit așa cum trebuie să fie instalată mai târziu și desenați acum poziția găurilor ce urmează a fi date pe bancul de lucru.
- Găuriți orificiile prin bancul de lucru.
- Amplasați mașina de șlefuit deasupra găurilor și introduceți șuruburile potrivite (nu sunt incluse în pachetul de livrare) de sus prin găurile mașinii de șlefuit și ale bancului de lucru.
- Acum prindeți în şuruburi de jos mașina de şlefuit cu şaibele de adaos și cu piulițele hexagonale potrivite aşezate dedesubt (nu sunt incluse în pachetul de livrare).
9.3 Exploatare ca maşină mobilă
Pentru utilizarea mobilă a mașinii dvs. de șlefuit, se recomandă montarea pe o placă de bază adecvată. Puteți să o fixați apoi pe bancul de lucru respectiv.
Placa de bază trebuie să aibă o grosime minimă de 19 mm și să fie suficient de mare față de mașina de șlefuit, astfel încât să puteți găsi spațiu pentru cleme.
- Marcați orificiile care urmează să fie găurite pe placa de bază.
- Procedați în modul descris la „Utilizare ca mașină staționară” în ultimii 3 pași.
Indicatie: Acordați atenție la o lungime adecvată a şuruburilor. Şuruburile Spax nu trebuie să iasă în afară pentru a nu deteriora baza. Şuruburile cu cap hexagonal trebuie în schimb să iasă în afară pentru a se putea amplasa şaibele de adaos și piulițele hexagonale.
10. Branşamentul electric
Motorul electric instalat este racordat și pregătit de funcționare. Racordul corespunde dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN. Racordul de la rețeaua electrică furnizat de client și conductele prelungitoare utilizate trebuie să corespundă acestor prescripții.
Cablul de conectare electric deteriorat
La conductorii de legătură electrici apar în mod frecvent deteriorări ale izolației.
Cauzele pentru aceasta pot fi:
- Puncte de apăsare, dacă conductorii de legătură sunt dirijați prin ferestre sau deschideri de ușă
- Puncte de frângere, din cauza fixării sau ghidării improprii a conductorului de legătură
- Puncte de tăiere din cauza traversării conductorului de legătură
- Deteriorări ale izolației cauzate de smulgerea din priza de perete
• Fisuri cauzate de învechirea izolatiei
Utilizarea cablurilor de legătură electrice care prezintă asemenea deteriorări nu este permisă, acestea prezentând pericol de moarte din cauza deteriorării izolației.
Verificați regulat la conductorii de legătură electrici dacă prezintă deteriorări. Aveți în vedere ca, la verificare, conductorul de legătură să nu stea suspendat de rețeaua electrică.
Conductorii de legătură electrici trebuie să corespundă dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN. Utilizați numai conductori de legătură cu același identificator.
Este prescris ca notația tipului să fie imprimată pe cablul de conexiune.
Racordurile și reparațiile la echipamentul electric pot fi efectuate numai de către un electrician calificat.
Motorul de curent alternativ
• Tensiunea retelei trebuie să fie 230-240 V\~.
- Cablurile prelungitoare până la o lungime de 25 m trebuie să aibă o sectiune de 1,5 mm².
- Cablurile prelungitoare mai lungi de 25 m trebuie să aibă o sectiune de 2,5 mm².
Tipul racordului Y
Dacă este necesară înlocuirea conductei de racord la rețeaua electrică, această operație trebuie efectuată de producător sau de un reprezentant al acestuia, pentru a se evita apariția de pericole ulterioare.
11. Curățarea
⚠ AVERTIZARE! Înainte de orice reglare, întreținere generală sau revizie trageți fișa de rețea!
Măsuri generale de întreținere curentă
Ştergeți din când în când aşchiile și praful de pe mașină cu o lavetă. Pentru prelungirea duratei de serviciu a sculei, ungeți lunar piesele rotative cu ulei. Nu ungeți motorul cu ulei.
Nu utilizati substanțe caustice pentru curățarea materialului plastic.
Maşina de şlefuire trebuie curățată cu atenție după fiecare utilizare. Ungeți regulat toate piesele mobile. Introduceți în masa de lucru (3) un strat subțire de pastă Wax de tip automotive, astfel ușurați curățarea mesei de lucru (3).
12. Transport
Înainte de transport, deconectați produsul și scoateți fișa de rețea.
Prindeți produsul de partea inferioară. Nu ridicatii produsul de masa de lucru (3).
13. Depozitare
Depozitați aparatul și accesoriiile acestuia într-un loc întunecat, uscat, ferit de îngheț și inaccesibil pentru copii.
Temperatura optimă de depozitare este între 5 și 30°C.
Păstrați scula electrică în ambalajul original.
Acoperiți scula electrică pentru a o proteja de praf sau umiditate.
Păstrați manualul de utilizare la scula electrică.
Păstrați manșoanele de șlefuit, cilindrii de cauciuc, adaosurile de masă și discurile de arbore în caz de neutilizare, în locașurile (12) prevăzute în acest scop.
14. Întreținerea curentă
Deconectați fișa de rețea înainte de a efectua orice lucrare de întreținere curentă!
14.1 Schimbarea manşonului de şlefuit (11)
- Desprindeți manşonul de şlefuit (11) de pe cilindrul de şlefuit din cauciuc (10).
- Glisați un manșon de şlefuit nou (11) pe cilindrul de şlefuit din cauciuc (10).
În interiorul aparatului nu de află piese care să necesite întreținere curentă.
15. Reparație și comandă pentru piese de schimb
După reparație sau întreținere curentă, asigurați-vă că sunt montate toate piesele de siguranță tehnică și că sunt în stare impecabilă.
Accesul la piesele cu pericol de vătămare nu este permis altor persoane și copiilor.
Atenție: Conform legislației privind răspunderea pentru produse, nu se acordă garanție pentru daunele care au fost cauzate de reparații necorespunzătoare sau din cauza neutilizării pieselor de schimb originale.
Contactați un punct de serviciu pentru clienti sau un specialist autorizat. Același lucru se aplică și pentru accesorii.
Puteți obține piese de schimb și accesorii de la centrul nostru de service. În acest scop scanați codul QR de pe pagina de titlu.
Racorduri și reparații
Racordurile și reparațiile la echipamentul electric pot fi efectuate numai de către un electrician calificat.
Dacă aveți întrebări, vă rugăm să furnizați următoarele detalii:
- Tipul de curent al motorului
- Datele de pe plăcuța de fabricație a mașinii
Indicație importantă în caz de reparații:
În cazul returnării produsului pentru reparații, vă rugăm să aveți în vedere că, din motive de securitate, produsul trebuie trimis la stația de service fără ulei și carburant.
15.1 Comandă pentru piese de schimb
La comanda pentru piese de schimb, trebuie furnizate următoarele informații:
- Notatie model
- Număr articol
- Datele de pe plăcuța de fabricație
Piese de schimb / Accesorii Nr. articol:
Set manşon de şlefuit (granulatie 80 ø) 7903400707
Set manşon de şlefuit (granulatie 120 ø) 7903400708
Set manşon de şlefuit (granulatie 240 ø) 7903400709
15.2 Informații cu privire la service
Trebuie menționat faptul că, în cazul acestui produs, următoarele piese sunt supuse uzurii în conformitate cu utilizarea prevăzută sau uzurii naturale, respectiv că următoarele componente sunt necesare drept consumabile.
Piese de uzură*: Accesorii de șlefuire, adaosuri de masă, cilindrii de cauciuc
* nu este inclus în mod obligatoriu în pachetul de livrare!
16. Eliminarea ca deșeu și revalorificarea
Indicații referitoare la ambalaj
Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele ca deșeu, în mod ecologic.
Indicații referitoare la Legea privind echipamentele electrice și electronice (ElektroG)
Echipamentele uzate electrice și electronice nu reprezintă gunoi menajer și trebuie colectate separat, respectiv eliminate ca deșeu!
- Bateriile sau accumulatorii uzați care nu sunt încorporați în aparatul uzat trebuie îndepărtați fără a fi distruși înainte de predarea acestora! Eliminarea ca deșeu a acestora este reglementată de Legea privind bateriile.
- Deținătorii, respectiv utilizatorii echipamentelor electrice și electronice sunt obligați prin lege să le returneze după folosire.
- Utilizatorul final este personal responsabil de stergerea datelor sale cu caracter personal din echipamentul uzat care trebuie eliminat ca deșeu!
- Simbolul pubelei de gunoi barate cu două linii în formă de X înseamnă că echipamentele electrice si electronice nu pot fi aruncate la gunoiul menajer.
- Echipamentele electrice și electronice pot fi predate gratuit la următoarele puncte:
- Puncte publice de eliminare sau colectare a deşeurilor (de exemplu, curțile clădirilor municipale).
- Puncte de vânzare ale echipamentelor electronice (fizice sau online), în cazul în care distribuitorii sunt obligați să primească produsele spre a fi colectate sau dacă oferă în mod voluntar acest serviciu.
- Puteți preda gratuit către producător, fără a fi necesară achiziționarea în prealabil a unui echipament nou, sau către un alt punct de colectare autorizat din apropierea dvs. până la trei echipamente electrice uzate din fiecare tip de echipament, cu o lungime laterală de maximum 25 de centimetri.
- Puteti afla care sunt condițiile suplimentare de colectare ale producătorului și distribuitorului la serviciul de asistență a clienților respectiv.
- În cazul în care un producător livrează un echipament electronic nou către o gospodărie privată, echipamentul electric uzat va fi colectat gratuit, la cererea utilizatorului final. În acest scop, contactați serviciul de asistență a clientilor al producătorului.
- Acestea se aplică doar pentru aparatele care sunt instalate și achiziționate în țările Uniunii Europene și care sunt supuse Directivei Europene 2012/19/UE. Este posibil ca în țările din afara Uniunii Europene să se aplice alte dispoziții pentru eliminarea ca deșeu a echipamentelor electrice și electronice uzate.
17. Remedierea avariilor
Tabelul următor afișează simptomele de eroare și descrie modul de remediere a acestora în cazul în care mașina dumneavoastră nu funcționează corect. Dacă nu reușiți să localizați și să eliminați problema, contactați atelierul dumneavoastră de service.
| Defecțiune Cauza posibilă Remediere | ||
| Motorul nu pornește. | Comutatorul de pornire/ oprire deteriorat. | Înlocuiti toate piesele deteriorate înainte de a folosi mașina de șlefuit. |
| Cablu comutator pornire/oprire deteriorat. | ||
| Releu comutator pornire/ oprire deteriorat. | ||
| Siguranță arsă. | ||
| Motor ars. | Contactați centrul de service local sau o stație de service autorizată. Orice încercare de reparație poate fi periculoasă dacă nu este efectuată de un specialist calificat. | |
| Mașina devine pe parcursul lucrului mai lentă. | Este exercitată presiune mare pe piesa de lucru. | Exercitați presiune mai mică pe piesa de lucru. |
| Banda de șlefuit iese de pe șinele de acționare. | Nu rulează în șină. Reglați șina. | |
| Lemnul arde pe parcursul șlefuirii. | Aplicați lubrifiant pe discul sau banda de șlefuire. | Înlocuiti banda sau discul. |
| S-a exercitat o presiune prea mare pe piesa de lucru. | Reduceți presiunea de pe piesa de lucru. | |
| Vibrație puternică. | Scula montată slăbit. Strângeți bine scula. | |
| Sculă defectă. Înlocuiti scula. | ||
| Arborele bate. | Reparație de către stația de service. | |
Defecte evidente trebuie să fie raportate în termen de 8 zile de la primirea de bunuri, altfel cumpărătorul pierde toate cererile pentru astfel de defecte. Oferim o garanție de pe mașinile noastre cu un tratament adecvat pe durata unei garanții implicite de la data de livrare în așa fel încât vom înlocui fiecare parte în acel moment detectabil într-un rând în material sau manoperă ar fi inutil, gratuit. Pentru părțile care nu ne produc, vom face doar o astfel de garanție, așa cum avem dreptul la pretenții de garanție împotriva furnizorilor. Costurile pentru introducerea de piese noi la cumpărător. Conversie și reducerea creanțe și alte cererile de despăgubire sunt excluse.
