KULLANIM KILAVUZU OSM100 SCHEPPACH

Titreşimli milli zımpara makinesiOrijinal işletim kılavuzunun çevirisi

Ürün üzerindeki sembollerin açıklaması Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değil- dir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez. İşletime almadan önce kullanım kılavuzunu ve güvenlik uyarılarını okuyun ve bunları dikkate alın! Bir koruyucu kulaklık kullanın. Gürültü etkisi işitme kaybına neden olabilir. Bir toz koruma maskesi kullanın. Ahşap ve diğer materyallerin işlenmesinde sağlığa zararlı toz oluşabilir. Asbest içeren materyal işlenmemelidir! Bir koruyucu gözlük kullanın. Çalışma sırasında oluşan kıvılcım ya da cihazdan çıkan kıymık, talaş ve tozlar görüş kaybı etkisi yaratabilir. Titreşim stroku Maks. taşlama yüksekliği Ağırlık Ürün Avrupa'da geçerli yönetmeliklere uygundur. Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.www.scheppach.com

4. Tezgah dolgu parçaları

5. Tezgah dolgu maddesi yuvası

6. Açma/kapama şalteri

9. Emme bağlantı ağzı

10. Taşlama kovanları (önceden monte edilmiş)

11. Taşlama kovanlı kauçuk taşlama silindiri

12. Kauçuk taşlama silindiri ve taşlama kovanı için yuva

13. Gergi anahtarı SW 13

14. Mil için anahtarı

Poz. Adet Tanım 1 1x Altıgen somun 1 a 1x Yaylı pul 2 3x Mil pulu ø 14/24/44 4 6x Tezgah dolgu maddeleri ø 13/19/26/38/51/76 mm 10 6x Taşlama kovanları (K80, ø 13/19/26/38/51/76 mm) (önceden monte edilmiş) 11 5x Kauçuk taşlama silindiri ø 19/26/38/51/76 mm 13 1x Gergi anahtarı SW13 14 1x Mil için anahtarı 1x Kullanım kılavuzu

4. Amacına uygun kullanım

Titreşimli mil taşlama makinesi, makine boyutuna uygun her türlü ahşabın taşlanmasını sağlar. Düzensiz şekil- lendirilmiş, ince ve ayrıca daha büyük iş parçalarının taşlanarak ve şekillendirilerek işlenmesi için. Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bu- nun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir. Bunun sonucu ortaya çıkan her tün ha- sardan ya da yaralanmalarda kullanıcı/operatör sorum- ludur, üretici değil. Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarıları- nın dikkate alınması da dahildir.

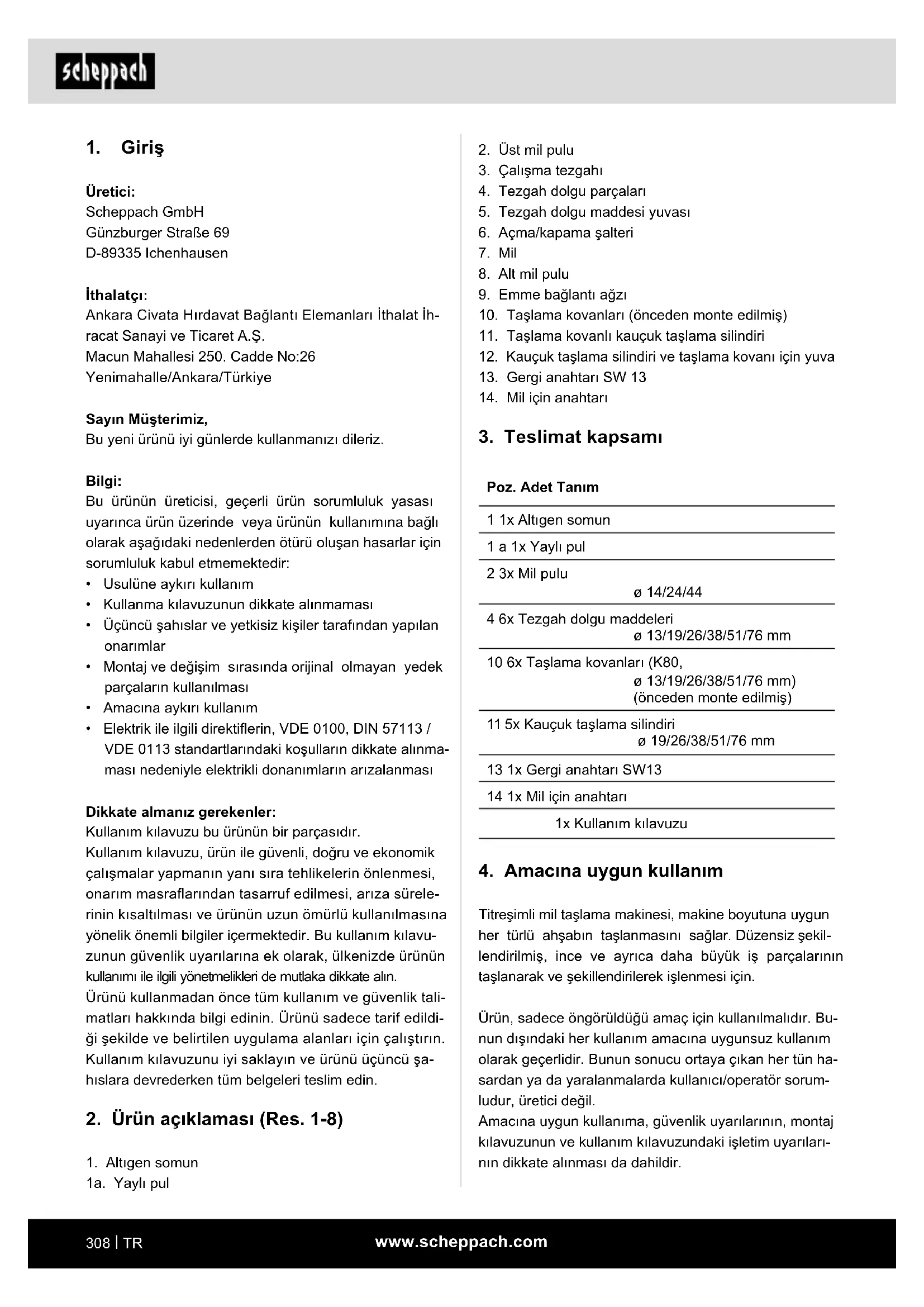

Üretici: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen İthalatçı: Ankara Civata Hırdavat Bağlantı Elemanları İthalat İh- racat Sanayi ve Ticaret A.Ş. Macun Mahallesi 250. Cadde No:26 Yenimahalle/Ankara/Türkiye Sayın Müşterimiz, Bu yeni ürünü iyi günlerde kullanmanızı dileriz. Bilgi: Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım

• Kullanma kılavuzunun dikkate alınmaması

• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar

• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması

• Amacına aykırı kullanım

• Elektrik ile ilgili direktierin, VDE 0100, DIN 57113 / VDE 0113 standartlarındaki koşulların dikkate alınma- ması nedeniyle elektrikli donanımların arızalanması Dikkate almanız gerekenler: Kullanım kılavuzu bu ürünün bir parçasıdır. Kullanım kılavuzu, ürün ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraarından tasarruf edilmesi, arıza sürele- rinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir. Bu kullanım kılavu- zunun güvenlik uyarılarına ek olarak, ülkenizde ürünün kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın. Ürünü kullanmadan önce tüm kullanım ve güvenlik tali- matları hakkında bilgi edinin. Ürünü sadece tarif edildi- ği şekilde ve belirtilen uygulama alanları için çalıştırın. Kullanım kılavuzunu iyi saklayın ve ürünü üçüncü şa- hıslara devrederken tüm belgeleri teslim edin.

2. Ürün açıklaması (Res. 1-8)

2. Elektrik güvenliği

a) Elektrikli aletin bağlantı fişi prize tam oturmalı- dır. Fiş kesinlikle değiştirilmemelidir. Toprakla- malı elektrikli aletler ile birlikte kesinlikle adap- tör fişler kullanmayın. Değiştirilmemiş fişler ve uygun prizler, elektrik çarpma riskini azaltır. b) Boru, kalorifer, soba ve buzdolabı gibi toprak- lanmış yüzeylere vücudunuzun temas etmesin- den kaçının. Vücudunuz topraklandığı takdirde cid- di elektrik çarpma tehlikesi ortaya çıkar. c) Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir. d) Bağlantı kablosunu, elektrikli aleti taşımak, as- mak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, keskin kenarlar veya hareketli parçaların- dan uzak tutun. Hasarlı veya dolanmış güç kablo- ları, elektrik çarpma riskini artırır. e) Elektrikli alet ile açık havada çalışırken sadece açık havaya uygun uzatma kabloları kullanın. Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır. f) Elektrikli aletin nemli ortamda kullanımı zorun- lu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azal- tır.

3. İnsanların güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elekt- rikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir. b) Kişisel koruyucu donanım ve daima bir koruyu- cu gözlük takın. Elektrikli aletin türüne ve kullanı- mına göre toz maskesi, kaymayı önleyici koruyucu ayakkabılar, koruyucu kask veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralan- ma riskini azaltır. c) Aletin kontrol dışı işletime girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşıma- dan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağladığınız takdirde kazalar meyda- na gelebilir. Ürünün kullanımında ve bakımında görev alan kişiler, ürün hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır. Üründe yapılan değişiklikler ve bu nedenle ortaya çıka- ran hasarlar üreticinin sorumluluğunda değildir. Ürün, sadece üreticinin orijinal parçaları ve orijinal akse- suarları ile kullanılabilir. Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır. Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Ürün ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz. Üretici, talimatlara uygun olmayan kullanımdan veya hatalı kullanım şeklinden kaynaklanan hasarlardan so- rumlu tutulmaz.

5. Güvenlik uyarıları

Elektrikli aletler için genel güvenlik uyarıları m UYARI: Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun. Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir. Daha sonra başvurmak üzere tüm güvenlik açıkla- malarını ve talimatlarını saklayın. Güvenlik uyarılarında kullanılan “elektrikli alet” terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile (elektrik kablosu olmadan) çalışan elekt- rikli aletleri kapsamaktadır.

1. Çalışma yeri güvenliği

a) Çalışma alanınızı temiz tutun ve yeterince ay- dınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir. b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozla- rın mevcut olduğu patlayıcı ortamlarda çalışma- yın. Elektrikli aletler, toz veya buharları tutuşturabi- lecek kıvılcımlar üretir. c) Elektrikli aleti kullanırken çocukları ve diğer in- sanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.www.scheppach.com

f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır. g) Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kul- lanın. Kullanımda çalışma koşullarını ve uygu- lanacak işlemi dikkate alın. Elektrikli aletler ön- görülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir. h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olma- sını sağlayın. Kaygan tutma yerleri ve tutma yüzey- leri, elektrikli aletin güvenli kullanımını ve öngörüle- meyen durumlarda kontrol edilebilmesini engeller.

a) Elektrikli aletin sadece gerekli yeterliliğe sahip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şe- kilde elektrikli aletin güvenliğinin korunmasını sağ- larsınız. Uyarı! Bu elektrikli alet, çalışması sırasında elektro- manyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olum- suz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elekt- rikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz. Mil taşlama makinesi için ek güvenlik kuralları m UYARI: Makineyi, talimatlara uygun şekilde tama- men monte edip kurmadan önce kullanmayın.

• Zımpara makinesinin nasıl kullanıldığını bilmiyorsa- nız üst yetkilinizden, öğretmeninizden veya gerekli yeterliliklere sahip bir kişiden kılavuzları talep edin.

• DİKKAT: Bu makine, sadece ahşap veya ahşap benzeri malzemelerin taşlanması için geliştirilmiştir. Başka malzemeler zımparalandığı takdirde yangın, yaralanma veya üründe hasar meydana gelebilir.

• Her zaman koruyucu gözlük kullanın.

• Bu makine, sadece kapalı alan çalışmalarında kul- lanılmalıdır.

• ÖNEMLİ: Makineyi her zaman yatay bir yüzey üzeri- ne monte ederek kullanın. Yatay yüzeye monte edil- mediği takdirde motorda hasar meydana gelebilir.

• Özellikle uzun veya ağır iş parçalarını zımparalama sırasında, makinede devrilme veya hareket etme eğilimi söz konusu olduğunda, makine taşıyıcı yüze- ye sıkı şekilde bağlanmalıdır. d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya somun anahtarlarını ortadan kaldırın. Elekt- rikli aletin dönen bir parçasında bulunan takım veya anahtarlar yaralanmalara neden olabilir. e) Vücudunuz anormal şekilde durmamalıdır. Gü- venli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen du- rumlarda daha iyi kontrol edebilirsiniz. f) Uygun kıyafet kullanın. Bol kıyafet veya takı kullanmayın. Saçlarınızı ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir. g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanıl- malıdır. Toz emme ünitesi, toza bağlı riskleri azal- tabilir. h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli ale- tin güvenlik kurallarını ihmal etmeyin. Dikkatsiz- lik nedeniyle saniyeler içerisinde ağır yaralanmalar meydana gelebilir.

4. Elektrikli aletin kullanımı ve alet ile çalışma

a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz. b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açılıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir. c) Cihaz ayarlarını yapmadan, elektrikli alet par- çalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çı- karılabilir aküyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla çalıştırılmasını önler. d) Kullanılmayan elektrikli aletleri çocukların eri- şemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrik- li aletler, deneyimsiz kişiler tarafından kullanıldıkları takdirde tehlikelidir. e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakımını özenli şekilde yapın. Hareketli parçala- rın sorunsuz bir şekilde çalışıp çalışmadığını ve sıkışmadığını, elektrikli aletin fonksiyonu zarar görmeyecek şekilde parçaların kırılmış veya ha- sar görmüş olup olmadığını kontrol edin. Elekt- rikli aleti kullanmadan önce hasar görmüş par- çaları onarımını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir.www.scheppach.com

Ölçüler U x G x Y 400 x 365 x 440 mm Motor 230–240 V~ / 50 Hz Çekiş gücü 450 W Devir sayısı 2000 dak

Tezgah büyüklüğü 320 x 300mm Tezgah yüksekliği 320 mm Titreşim stroku 16 mm Taşlama yüksekliği maks. 98 mm ø mil 12,7 mm Emme bağlantı ağzı Ø dış Ø39mm / iç Ø35mm Ağırlık 9 kg Koruma türü IPX0 Koruma sınıfı I Çalışma modu S1* Teknik değişiklik yapma hakkı saklıdır! *S1: Sabit yüklü sürekli işletim Gürültü Gürültü değerleri EN 62841 standardına uygun bir şekil- de tespit edilmiştir. Ses basıncı seviyesi L

75,3 dB Güvensizlik K

3 dB Ses gücü seviyesi L

88,3 dB Güvensizlik K

3 dB m UYARI Çok yüksek ve sık gürültü yükleri işitme hasarlarına veya işitme kaybına neden olabilir. - Bir koruyucu kulaklık kullanın. - Mola verin. EN 62841 uyarınca belirlenmiş toplam titreşim değerleri (üç yönün vektörel toplamı).

• Zımparalama sırasında iş parçasını sıkı tutun.

• İş parçasını zımparalama sırasında eldiven takma- yın ve iş parçasını bir bez ile tutmayın.

• Güvenli çalışma yapılamayacak kadar küçük iş par- çalarını kesinlikle zımparalamayın.

• Zımpara şeridine veya zımpara diskine kapılmanıza neden olabilecek kontrolsüz hareketlerden kaçının.

• Büyük iş parçaları ile çalışırken tezgah yüksekliğin- de bir ek destek parçası kullanmanız gerekir.

• İş parçasını desteksiz zımparalamayın. Zımpara dis- kinin dış bölümünde çalışılan kavisli iş parçaları ha- riç, iş parçasını tezgah veya dayanak ile destekleyin.

• Makineyi devreye almadan önce tezgah, dayanak veya zımpara şeridindeki kalıntıları ve diğer parça- ları temizleyin.

• Zımpara makinesi çalışırken tezgah üzerine bir şey monte etmeyin veya planyalama yapmayın.

• Aksesuar takmak veya sökmek için makineyi kapa- tın ve fişini prizden çekin.

• Takım çalışırken veya henüz tamamen durmamış- ken çalışma bölgesini kesinlikle terk etmeyin.

• İş parçasını her zaman zımpara tezgahı üzerine yerleş- tirin. Zımpara diskinde zımparalama sırasında kavisli iş parçalarını tezgah üzerine güvenli şekilde yerleştirin. Artık riskler Makine, en son teknolojiye göre ve geçerli güvenlik ku- ralları dikkate alınarak üretilmiştir. Ancak yine de çalış- ma sırasında artık riskler oluşabilir.

• Zımparalanacak iş parçasının usulüne uygun olma- yan şekilde yönlendirilmesi veya yerleştirilmesi du- rumunda, dönen zımpara diski nedeniyle parmaklar ve eller için yaralanma tehlikesi vardır.

• Usulüne uygun olmayan bağlama veya yönlendirme durumunda, yerinden fırlayan takımlar nedeniyle ya- ralanma tehlikesi vardır.

• Usulüne uygun olmayan elektrik bağlantı kabloları- nın kullanılması halinde akım nedeniyle sağlık riski söz konusudur.

• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.

• Artık riskler, “Güvenlik uyarıları” ve “Talimatlara uy- gun kullanım” bölümleri ve de kullanım kılavuzun ta- mamı dikkate alındığında en aza indirgenebilir.

• Makinenin rastgele işletime alınmalarını önleyin: Fişin elektrik prizine sokulması sırasında çalışma düğmesine basılmamalıdır.

• Bu kullanım kılavuzunda önerilen takımları kullanın. Bu şekilde makinenizden en iyi performansı elde edersiniz.www.scheppach.com

8. Kurulum / işletime almadan önce

m UYARI! Cihazda değişiklik yapmadan önce elektrik fişini daima çekin.

• İşletime alma öncesinde tüm kapaklar ve güvenlik tertibatları tekniğine uygun bir şekilde monte edilmiş olmalıdır.

• Taşlama kovanları serbest hareket edebilmelidir.

• Halihazırda işlenmiş ahşapta, örneğin çiviler veya cıvatalar vs. gibi yabancı cisimlere dikkat edin.

• Açma/kapama şalterini açmadan önce, zımpara ka- ğıdının doğru takılı olduğundan ve hareketli parçala- rın rahat hareket ettiğinden emin olun.

8.1 Milin (7) montajı (Res. 2)

1. Mili (7) motor milinin dişlisi üzerine yerleştirin.

2. Motor milini konumunda tutun. Bunun için SW 13

gergi anahtarı (13) kullanın.

3. Mili (7) saat yönünde motor miline vidalayın. Bu-

nun için mil anahtarını (14) kullanın.

8.2 Bir emme sistemine bağlantı (Res. 1)

Temiz ve güvenli bir çalışma ortamı sağlamak için, ürü- nün bir toz emme sistemi ile birlikte kullanılması önerilir.

1. Toz emme sisteminin hortumunu emme bağlantı

ağzını (9) bağlayın ve yerine sıkıca oturduğundan emin olun.

2. Mümkün olan en iyi verimi elde etmek için mil taş-

lama makinesini çalıştırmadan önce toz emme sistemini açın.

8.3 Taşlama kovanlarının seçilmesi ve değiştiril-

mesi (Res. 1-8) m Dikkat! Ürünü kapatın ve elektrik fişini çekin. Değiştirme sırasında tüm parçaların temiz olmasına dik- kat edin. Taşlama kovanlarını değiştirme sırasında, her zaman uygun parçaların monte edilmesine dikkat edin.

8.3.1 Tezgah dolgu malzemesinin seçilmesi

DİKKAT! Her zaman ilgili taşlama kovanı için uygun tezgah dolgu maddesini (4) kullanın. Tezgah dolgu maddesi çok büyük seçilirse, parmakların sıkışması tehlikesi mevcuttur. Ayrıca iş parçası bu şekilde aşağı doğru tezgah dolgu maddesi (4) ile taşlama kovanı (11) arasına girebilir. Taşlama kovanı (11), tam olarak, yani boşluk olmadan tezgah dolgu maddesinin (4) orta girintisine oturmalıdır. BİLGİ: Belirtilen ses emisyon değerleri, standart hale getirilmiş bir kontrol işlemine göre ölçülmüştür ve bir elektrikli aletin bir başkasıyla karşılaştırılması için kulla- nılabilir. Belirtilen ses emisyon değerleri, ses yükünün önceden öngörülmesi için de kullanılabilir. UYARI: Ses emisyonları, elektrikli aletin kullanım türü ve şekline ve kullanılan iş parçasının türüne bağlı olarak, elektrikli aletin mevcut kullanımı sırasında belirtilen de- ğerlerden farklı olabilir. Kendinizi gürültü yüklerine karşı korumak için tedbirler alın. Bunun için elektrikli alettin yüksüz çalıştığı veya kapalı olduğu zamanlar da dahil olmak üzere tüm çalışma süre- cini dikkate alın. Uygun tedbirler örneğin elektrikli aletle- rin ve uygulama takımlarının düzenli bakım ve koruyucu bakım işlemini, düzenli molaları ve çalışma süreçlerinin iyi planlanmasını kapsıyor.

7. Ambalajdan çıkarma

• Ambalajı açın ve makineyi dikkatlice dışarı çıkarın.

• Ambalaj malzemesini, ambalaj ve taşıma emniyetle- rini çıkarın (varsa).

• Teslimat kapsamının eksiksiz olduğunu kontrol edin.

• Makine ve aksesuar parçalarında taşıma hasarı bu- lunmadığını kontrol edin. Şikayet olması durumunda derhal tedarikçi bilgilendirilmelidir.

• Daha sonra yapılan şikayetler kabul edilmemektedir.

• Ambalajı, mümkünse garanti süresinin sonuna ka- dar saklayın.

• Kullanımdan önce kullanım kılavuzunu okuyarak ci- haz hakkında bilgi edinin.

• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayiniz- den temin edebilirsiniz.

• Siparişlerinizde her zaman ürün numarasını ile ciha- zın tip ve yapım yılınız belirtin. m DİKKAT! Makine ve ambalaj malzemesi, çocuklar için uygun değildir! Çocuklar; plastik torbalar, folyolar ve kü- çük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!www.scheppach.com

Uygun mil diskini, taşlama kovanını, kauçuk taşlama silindirini ve tezgah dolgu maddesini hazırlayın ve aşa- ğıdaki gibi takın:

1. Ardından alt mil diskini (8) milin (7) üzerine yer-

2. Yapılacak iş için en uygun taşlama kovanını (11) ve

ilgili kauçuk taşlama silindirini (10) seçin (13 mm’lik taşlama kovanı kullanımı hariç).

3. Tezgah dolgu maddesini (4) 9.2.1 altında açıklan-

dığı gibi belirleyin.

4. Tezgah dolgu maddesini (4) çalışma tezgahına (3)

yerleştirin (Res. 4).

5. Henüz mevcut değilse taşlama kovanını (11) kau-

çuk taşlama silindirinin (10) üzerine kaydırın.

6. Ardından kauçuk taşlama silindirini (10) milin (7)

üzerine yerleştirin (Res. 5).

7. Üst mil diskini (2) takın. bu sırada boyutların doğru

olmasına dikkat edin.

8. Şimdi yaylı pulu (1a) ve altıgen somunu (1) takın ve

gergi anahtarı (13) ile sıkın. (Res. 6 + 7) Bilgi: Ürün çalıştırıldığında taşlama kovanı taşlama silindiri üzerinde dönüyorsa mil somunu daha sıkı sıkılmalıdır. Bilgi: Ürünü çalıştırmadan önce taşlama kovanı tezgah dolgu maddesine temas etmemelidir.

m DİKKAT! İşletime almadan önce ürünü mutlaka komple monte edin! UYARI! Toz maskesi, koruyucu gözlük ve emme sistemi kullanın. UYARI! Giysilerinizde ve koruyucu eldivenleriniz- de gevşek iplikler olmadığından emin olun. Bunlar dönen mil tarafından yakalanabilir ve elinizi veya başınızı dönen mile doğru çekerek ciddi yaralan- malara neden olabilir. Tekstil bazlı olmayan koru- yucu eldivenlerin kullanılması tavsiye edilir.

• Tüm kurulum ve ayarlama işlerini tamamladıktan sonra ürünü çalıştırın ve milin rölantide doğru hare- ket edip etmediğini kontrol edin.

• Bilgi: Mil saat yönünün tersine döner.

• UYARI! Bu taşlama makinesi ile metal taşlamayın. Metal taşlama, taşlama makinesindeki veya çalışma alanındaki ahşap ve toz parçacıklarını tutuşturabile- cek kıvılcımlara neden olur. Aşağıdaki tablo yardımıyla hangi tezgah dolgu maddesi (4) ile hangi üst mil diskinin (2) ilgili taşlama kovanı (10) ile kullanılması gerektiği belirlenebilir. Tablo: Taşlama kovanları çapı Tezgah dolgu maddeleri boyutu Mil pulu boyutu 13 mm 13 mm 14 mm 19 mm 19 mm 14 mm 26 mm 26 mm 24 mm 38 mm 38 mm 24 mm 51 mm 51 mm 44 mm 76 mm 76 mm 44 mm

8.3.2 Doğru kum boyutuna sahip bir taşlama

• Farklı kum boyutlarında taşlama kovanları uzman bayilerden veya servis merkezimizden temin edile- bilir (bunun için ön sayfadaki QR kodunu tarayın). En yaygın kum boyutları kaba (80’lik kum), orta (120’lik kum) ve ince (240’lik kum) boyutlardır.

• Kaba kum kaba taşlama için, orta kum yüzeyi düzelt- mek için ve ince kum son işlem için kullanılır.

• Elinizdeki iş için en uygun kum boyutunu belirlemek için her zaman bir hurda parça üzerinde test çalış- ması yapın. İş parçası taşlandıktan sonra hala izler gösteriyorsa, ilk seçilen taşlama kovanı ile devam etmeden önce izleri gidermek için daha kaba bir taş- lama kovanı ile tekrar işleyin. Bunun yerine, isten- meyen izleri gidermek için yeni bir taşlama kovanı kullanabilir ve ardından son işlem için daha ince bir kuma geçebilirsiniz. DİKKAT! Aşırı derecede aşınmış taşlama kovanları kullanmayın. Aksi takdirde, taşlama silindirine zarar ve- rebilecek aşırı ısı oluşumu tehdidi mevcuttur. Aşınmış taşlama kovanları nedeniyle hasar gören taşlama silin- dirleri garanti kapsamında değildir.

8.3.3 Taşlama kovanının takılması (Res. 1-8)

Bilgi: En küçük 13 mm’lik taşlama kovanı hariç, tüm taşlama kovanları (11) ilgili kauçuk taşlama silindirine (10) oturur. 13 mm zımpara kovanı doğrudan mile (7) yerleştirilir.www.scheppach.com

10. Elektrik bağlantısı

Takılı elektrikli motor işletime hazır bir şekilde bağlı- dır. Bağlantı ilgili VDE ve DIN kurallarına uygundur. Müşteri tarafından yapılan şebeke bağlantısı ve kulla- nılan uzatma kabloları bu talimatlara uygun olmalıdır. Hasarlı elektrik bağlantı kablosu Elektrikli bağlantı kablolarında sıklıkla izolasyon hasar- ları oluşur. Bunun olası nedenleri:

• Bağlantı kablolarının pencere veya kapılardan geç- mesi nedeniyle oluşan baskılar

• Bağlantı kablosunun doğru döşenmemesi veya sabit- lenmemesi nedeniyle bükülmesi

• Bağlantı kablosuna basılması nedeniyle oluşan ke- silmeler

• Duvar prizinden zorla çekme nedeniyle oluşan izolas- yon hasarları

• İzolasyonun eskimesine bağlı çatlaklar Bu tür arızalı elektrik bağlantı kabloları kullanılmamalıdır ve yalıtım hasarı nedeniyle hayati tehlike oluşturur. Elektrik bağlantı kablolarında düzenli olarak hasar kont- rolü yapın. Kontrol sırasında bağlantı kablosunun şebe- keye bağlı olmamasına dikkat edin. Elektrik bağlantı kabloları geçerli VDE ve DIN yönetme- liklerine uygun olmalıdır. Sadece aynı işarete sahip bağ- lantı kabloları kullanın. Bağlantı kablosunda tip kodu baskısının bulunması zo- runludur. Elektrik donanımındaki bağlantı ve onarım çalışmaları, sadece bir elektrik uzmanı tarafından yapılabilir. Alternatif akımlı motor

• Şebeke gerilimi 230−240 V~ olmalıdır.

• 25m’ye kadar olan uzatma kabloları 1,5 mm² kesitli olmalıdır.

• 25m’ye kadar olan uzatma kabloları 2,5 mm

kesitli olmalıdır. Bağlantı türü Y Şebeke bağlantısı hattının değiştirilmesi gereken du- rumda, güvenliği sağlamak için bunlar üretici veya tem- silcisi tarafından gerçekleştirilmelidir.

• Arıza durumunda ürünü derhal kapatın ve nedenini giderin.

• Ürün tam hıza ulaştığında taşlamaya başlayın.

• Çalışma tablasındaki (3) iş parçasını yavaşça hare- ket yönünün tersine taşlama silindirine doğru yön- lendirin.

• İş parçası üzerine aşırı basınç uygulamayın.

• Taşlama işlemini bitirdiğinizde, cihazı kapatın ve elektrik fişini prizden çekin.

Çalıştırmadan önce, taşlama silindiri ile tezgah dol- gu maddesi arasında temas olmadığından emin olun. Çalıştırmadan önce, iş parçasının taşlama silindirine temas etmediğinden emin olun.

1. Açmak için yeşil açma/kapama şalterine (I) (1)

2. Taşlama makinesini kapatmak için kırmızı açma/

kapama şalterine (O) (1) basın.

9.2 Sabit makine olarak kullanma

Sürekli kullanım için makinenin bir çalışma tezgahı üzerine monte edilmesi önerilir.

1. Zımpara makinesini monte etmek istediğiniz yere

yerleştirip delik noktalarını işaretleyin ve çalışma tezgahı üzerinde makinenin konumunu belirleyin.

2. Çalışma tezgahında delikleri açın.

3. Taşlama makinesini deliklerin üzerine yerleştirin

ve uygun vidaları (dahil değildir) yukarıdan taşla- ma makinesindeki ve çalışma tezgahındaki delik- lerden geçirin.

4. Şimdi taşlama makinesini pullar ve uygun altıgen

somunlar (dahil değildir) kullanarak alttan yerine vidalayın.

9.3 Seyyar makine olarak kullanma

Zımpara makinesinin seyyar kullanımı için uygun bir altlık plakası üzerine monte edilmesi önerilir. Bu pla- kayı daha sonra çalışma tezgahına sıkıştırabilirsiniz. Altlık plakası en az 19 mm kalınlığında ve sıkıştırma alanı bırakmak için zımpara makinesinden daha büyük olmalıdır.

1. Açılacak delikleri altlık plakası üzerinde işaretle-

2. “Sabit makine olarak kullanma” bölümündeki son 3

adımı uygulayarak devam edin. Bilgi: Cıvataların yeterli uzunlukta olmasına dikkat edin. Spax vidaları alt tabakaya zarar vermemek için çıkıntı yapmamalıdır. Altıgen başlı cıvatalar ise pulların ve altı- gen somunların takılabilmesi için çıkıntı yapmalıdır.www.scheppach.com

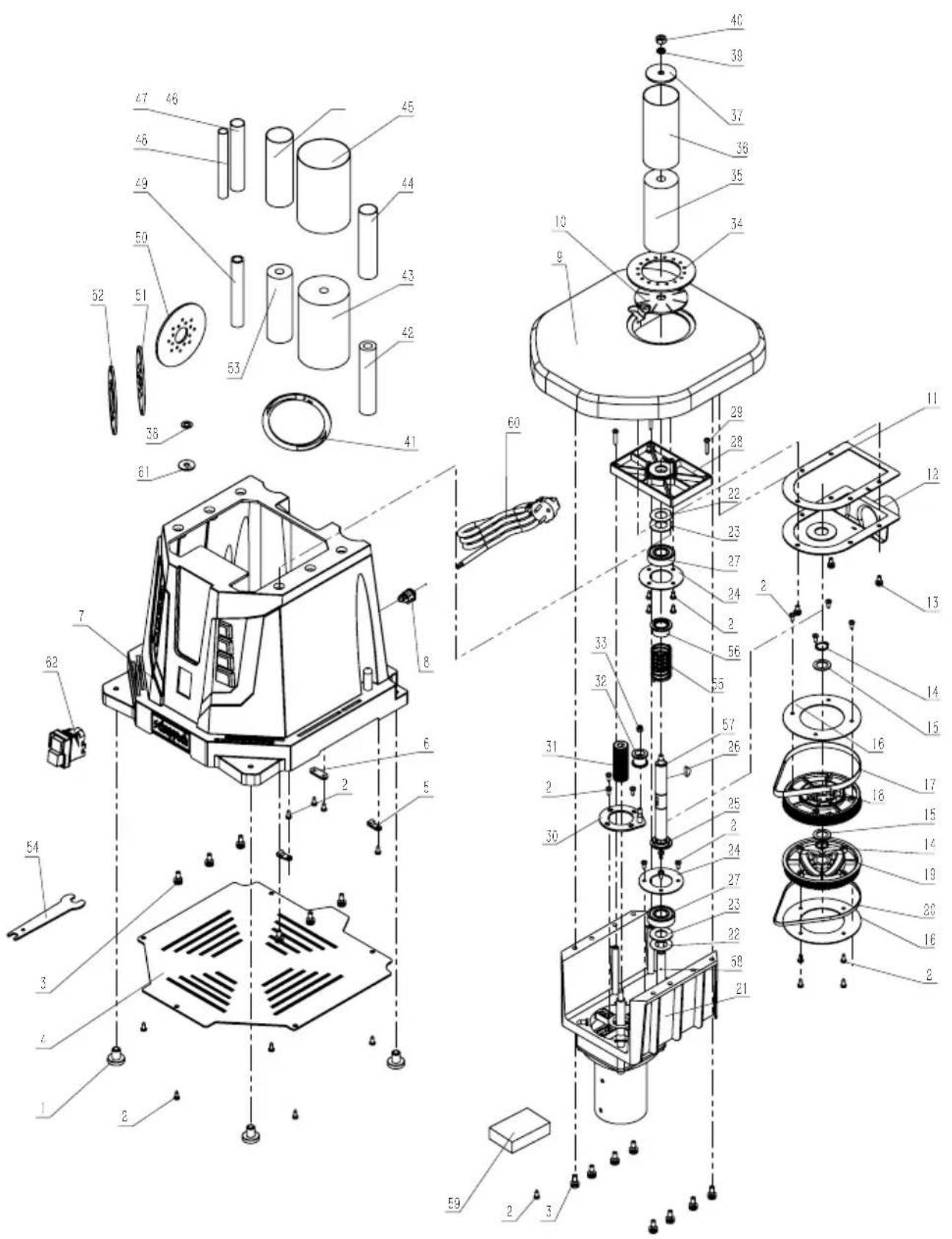

15. Onarım ve yedek parça siparişi

Onarım veya bakım sonrasında tüm güvenlik ile ilgili parçaların takılı ve kusursuz durumda olmasını kontrol edin. Yaralanmaya neden olabilecek parçalar başka kişi- ler veya çocukların erişemeyeceği yerde saklanmalıdır. Dikkat: Ürün Sorumluluğu Kanununa uyarınca uygun olmayan onarım veya orijinal olmayan parça kullanımın- dan kaynaklanan hasarlardan sorumlu değiliz. Müşteri servisine veya yetkili uzmana başvurun. Bu ak- sesuar parçaları için de geçerlidir. Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın. Bağlantılar ve onarımlar Elektrik donanımındaki bağlantı ve onarım çalışmaları sadece bir elektrik uzmanı tarafından yapılabilir. Sorularınızın olması durumunda sunmanız gereken bilgiler:

• Makine tip etiketinin verileri Onarım durumunda önemli bilgi: Ürünü onarım için iade ederken, güvenlik nedeniyle ser- vis istasyonuna yağsız ve yakıtsız olarak gönderilmesi gerektiğini lütfen unutmayın.

15.1 Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

15.2 Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sü- rece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikka- te alınmalıdır. Aşınma parçaları*: Taşlama araçları, tezgah dolgu mad- deleri, kauçuk silindirler

• Teslimat kapsamında bulunması zorunlu değildir!

m UYARI! Her türlü ayarlama, bakım ve servis faa- liyetinden önce elektrik fişini prizden ayırın! Genel bakım uygulamaları Belirli zaman aralıklarında bir bezle makinedeki talaşları ve tozları silin. Takımın kullanım ömrünü uzatmak için ayda bir defa döner parçaları yağlayın. Motoru yağlamayın. Plastik malzemeleri temizlemek için aşındırıcı madde- ler kullanmayın. Her kullanımdan sonra zımpara makinesi iyice temiz- lenmelidir. Tüm hareketli parçalar düzenli olarak yağ- lanmalıdır. Çalışma tezgahının (3) temizlenmesini ko- laylaştırmak için çalışma tezgahının (3) üzerinde ince bir tabaka otomotiv tipi pasta mumu bırakın.

Ürünü taşımadan önce kapatın ve elektrik fişini çekin. Ürünü alt tarafından kavrayın. Ürünü çalışma tezgahı (3) üzerinde kaldırmayın.

Cihazı ve bunun aksesuarlarını karanlık, kuru ve don- suz ve çocukların erişemeyeceği bir yerde muhafaza edin. İdeal depolama sıcaklığı 5 ve 30˚C arasındadır. Elektrikli aleti orijinal ambalajında saklayın. Tozlara ve ıslaklığa karşı korumak için elektrikli takım- ların üzerini kapatın. Kullanım kılavuzunu elektrikli takımın yanında saklayın. Taşlama kovanlarını, kauçuk silindirleri, tezgah dolgu maddesini ve iş mili disklerini kullanmadığınız zaman- larda sağlanan yuvalarda (12) saklayın.

Tüm bakım çalışmalarından önce elektrik fişini çekin!

14.1 Taşlama kovanının (11) değiştirilmesi

1. Taşlama kovanını (11) kauçuk taşlama silindirin-

den (10) çekip çıkarın.

2. Kauçuk taşlama silindirinin (10) üzerine yeni bir

taşlama kovanı (11) itin. Cihazın içinde servis yapılabilecek hiçbir parça yoktur.www.scheppach.com

• Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışın- daki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

16. İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler Ambalaj malzemeleri geri dönüş- türülebilir özelliktedir. Lütfen am- balajları çevreye uygun bir şekilde tasfiye edin

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya akü- ler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.

• Elektrikli ve elektronik cihaz sahipleri veya kullanı- cıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.

• Eski cihazdaki kişisel verilerinin tasfiye için silinme- sinden son kullanıcı sorumludur!

• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağına işaret eder.

• Elektrikli ve elektronik eski cihazlar aşağıdaki yerle- re ücretsiz olarak teslim edilebilir: - Kamusal tasfiye veya toplama yerleri (örn. bele- diye şantiyeleri). - Satıcıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik ci- hazlara yönelik satış noktaları (sabit ve çevrim içi). - Cihaz başına, kenar uzunluğu maksimum 25 santimetre olan yaklaşık üç eski elektronik ciha- zı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine gö- türmeden üreticiye ücretsiz olarak teslim edebi- lirsiniz. - Üreticinin ve satıcının diğer ek iade alma koşulla- rını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

• Üretici tarafından özel bir eve yeni bir elektronik ci- hazın teslim edilmesi durumunda, son kullanıcının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreti- cinin müşteri hizmetleri ile iletişime geçin.www.scheppach.com

Aşağıdaki tabloda hata belirtileri yer almaktadır ve makine doğru çalışmadığı takdirde nasıl çözüm üreteceğiniz anlatılmaktadır. Bu tablo ile sorunu tespit edip gideremediğiniz takdirde yetkili servise başvurun. Arıza Olası sebep Yardım Motor çalışmaya başlamıyor. Hasarlı açma/kapama şalteri. Zımpara makinesini kullanmadan önce tüm hasarlı parçaları değiştirin. Hasarlı açma/kapama kablosu. Hasarlı açma/kapama rölesi. Yanmış sigorta. Yanmış motor. Bölgenizdeki servis merkezine veya yetkili bir servis istasyonuna başvurun. Gerekli yeterliliklere sahip bir uzman tarafından gerçekleştirilmediği takdirde, her türlü onarım denemesi tehlikelere neden olabilir. Makine çalışma sırasında yavaşlıyor. İş parçası üzerine çok fazla baskı uygulanıyordur. İş parçası üzerine daha az baskı uygulayın. Taşlama bandı tahrik raylarından çıkıyor. Şerit ortasında hareket etmiyordur. Şeridi ayarlayın. Zımparalama sırasında ahşap yanıyor. Taşlama diski veya kayışı, yağlama maddesi ile kaplıdır. Kayışı veya diski değiştirin. İş parçası üzerine çok fazla baskı uygulanmıştır. İş parçasına olan baskıyı azaltın. Güçlü titreşim. Takım gevşek monte edilmiştir. Takımı sıkıştırıp sabitleyin. Takım arızalı. Takımı yenileyin. Mil çarpıyor. Servis istasyonu tarafından onarım.www.scheppach.com
