Тип продукт	Осцилиращ шлайф
Марка	Scheppach
Модел	OSM100
Размери (Д x Ш x В)	400 x 365 x 440 mm
Тегло	9 kg
Напрежение на захранване	230-240 V~ / 50 Hz
Консумирана мощност	450 W
Скорост на празен ход	2000 min⁻¹
Размер на масата	320 x 300 mm
Височина на масата	320 mm
Ход на осцилиране	16 mm
Макс. височина на шлайфане	98 mm
Диаметър на шпиндела	12,7 mm
Диаметър на всмукателния ръкав	външ. 39 mm / вътр. 35 mm
Степен на защита	IPX0
Клас на защита	I
Режим на работа	S1 (непрекъснат)
Ниво на звуково налягане	75,3 dB (A)
Ниво на звукова мощност	88,3 dB (A)
Материали, които могат да се шлайфат	Дърво и подобни материали
Брой предоставени шмиргелови ръкави	6 (K80, диаметри 13, 19, 26, 38, 51, 76 mm)
Брой предоставени шлайф цилиндри	5 (диаметри 19, 26, 38, 51, 76 mm)
Брой предоставени вложки за маса	6 (диаметри 13, 19, 26, 38, 51, 76 mm)
Предоставени дискове за шпиндел	3 (диаметри 14, 24, 44 mm)
Употреба	Шлайфане и оформяне на неправилни и тънки детайли

Често задавани въпроси - OSM100 SCHEPPACH

Какви материали мога да шлайфам с Scheppach OSM100?

Този осцилиращ шлайф е проектиран за шлайфане на дърво и подобни материали. Шлайфането на метал е забранено, тъй като може да причини искри и пожари.

Как да сменя шмиргелов ръкав?

Първо изключете машината. Отстранете шестограмната гайка (1) и еластичния пръстен (1a), след това горния диск на шпиндела (2). Извадете гумената шлайф цилиндър (10) с използвания шмиргелов ръкав (11). Поставете нов шмиргелов ръкав върху цилиндъра и сглобете отново в обратен ред. Уверете се, че използвате вложка за маса (4) с подходящ диаметър.

Какви аксесоари се доставят с шлайфа OSM100?

Доставката включва: 6 шмиргелови ръкави (K80, ø 13/19/26/38/51/76 mm), 5 гумени шлайф цилиндри (ø 19/26/38/51/76 mm), 6 вложки за маса (ø 13/19/26/38/51/76 mm), 3 диска за шпиндел (ø 14/24/44 мм), гаечен ключ (отвор 13), ключ за шпиндела, шестограмна гайка с еластичен пръстен и упътване за употреба.

Как да свържа прахосмукачка към шлайфа?

Свържете маркуча на вашата прахосмукачка към всмукателния ръкав (9), разположен на гърба на машината. Външният диаметър е 39 mm, а вътрешният - 35 mm. Включете прахосмукачката преди да използвате шлайфа за максимална ефективност.

Каква е мощността на осцилиращия шлайф OSM100?

Машината е оборудвана с двигател от 450 W при 230-240 V~ / 50 Hz, със скорост на празен ход 2000 min⁻¹. Подходяща е за непрекъсната работа (режим S1).

Мога ли да използвам машината непрекъснато?

Да, режимът на работа е S1 (непрекъсната работа с постоянен товар). Можете да я използвате без прекъсване, но осигурете препоръчителните почивки за вашата безопасност.

Как да почистя шлайфа OSM100?

Винаги изключвайте щепсела преди почистване. Избършете машината с кърпа, за да отстраните стружки и прах. Смазвайте въртящите се части веднъж месечно (освен двигателя). За работната маса тънък слой автомобилен восък улеснява почистването. Не използвайте корозивни продукти върху пластмасата.

Какво да направя, ако машината не стартира?

Първо проверете захранването и предпазителя. Ако двигателят не стартира, това може да се дължи на повреден превключвател, прерязан кабел или изгорял двигател. В такъв случай се свържете с оторизиран сервиз за следпродажбено обслужване. Не се опитвайте сами да ремонтирате електрическите компоненти.

Къде мога да намеря резервни части за Scheppach OSM100?

Резервните части са налични в центъра за следпродажбено обслужване на Scheppach. Можете да поръчате комплекти шмиргелови ръкави (реф. 7903400707 за зърнистост 80, 7903400708 за зърнистост 120, 7903400709 за зърнистост 240) и други части. Използвайте QR кода на корицата на упътването за достъп до услугата.

Кои са важните указания за безопасност за OSM100?

Винаги носете защитни очила, защита за слуха и маска за прах. Не шлайфайте метал. Използвайте машината само върху хоризонтална повърхнина. Не носете широки дрехи и приберете дългата коса. Изключвайте щепсела преди всяка настройка или поддръжка.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ OSM100 SCHEPPACH

Обяснение на символите върху продукта

Използването на символи в настоящото ръководство следва да насочи вниманието Ви към евентуални рискове. Символите за безопасност и обясненията, които ги придружават, трябва да бъдат разбрани точно. Самите предупреждения не премахват рисковете и не могат да заменят правилните мерки за предотвратяване на злополуки.

	Преди пускане в експлоатация прочетете и спазвайте ръководството за употреба и указанията за безопасност!
	Носете защита за слуха. Въздействието на шум може да причини загуба на слуха.
	Носете предпазна маска за прах. При обработката на дървесина и други материали може да се стигне до образуване на вреден за здравето прах. Не трябва да се обработва съдържащ азбест материал!
	Носете защитни очила. Възниквашите по време на работа искри или изпитащите от уреда трески, стърготини и прахове могат да причинят загуба на зрението.
	Осцилиращ ход
	Макс. височина на шлайфане
	Тегло
	Продуктът отговаря на приложимите европейски директиви.
	Продуктът отговаря на приложимите сръбски директиви.

Съдържание: Страница:

1. Увод 258
2. Описание на продукта (Фиг. 1-8)...... 258
3. Обем на доставката 258
4. Употреба по предназначение 258
5. Указания за безопасност.... 259
6. Технически данни 262
7. Разопаковане....262
8. Монтаж/преди пускане в експлоатация.... 263
9. Пускане в експлоатация 264
10. Електрическо свързване 265
11. Почистване....266
12. Транспортиране 266
13. Съхранение....266
14. Поддръжка 266
15. Ремонт и поръчка на резервни части 266
16. Изхвърляне и рециклиране.... 267
17. Отстраняване на неизправности 268
18. Декларация за съответствие 323

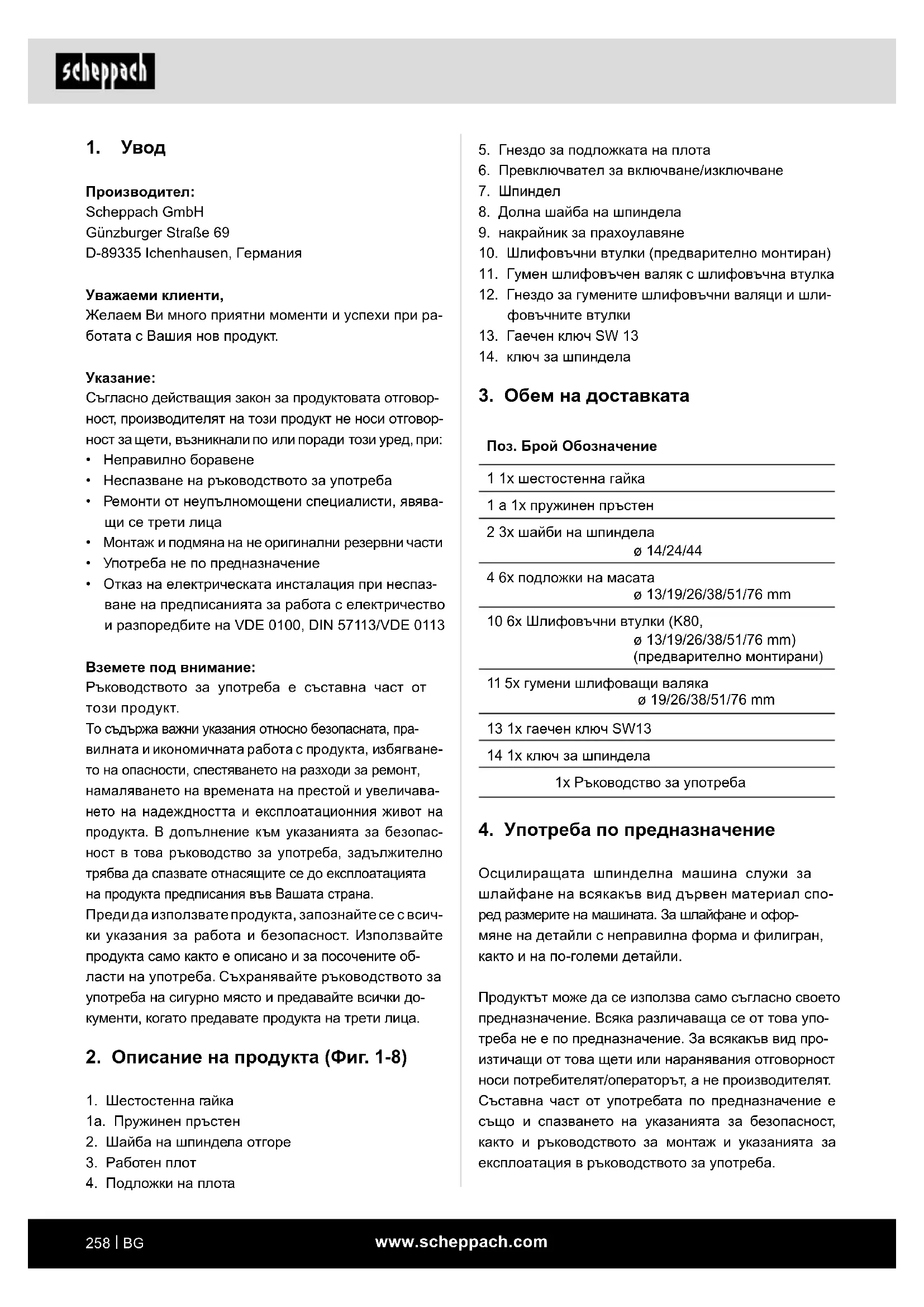

1. Увод

Производител:

Scheppach GmbH

Желаем Ви много приятни моменти и успехи при работата с Вашия нов продукт.

Указание:

Съгласно действащия закон за продуктовата отговорност, производителят на този продукт не носи отговорност за щети, възникнали по или поради този уред, при:

• Неправилно боравене
- Неспазване на ръководството за употреба
- Ремонти от неупълномощени специалисти, явяващи се трети лица
• Монтаж и подмяна на не оригинални резервни части
- Употреба не по предназначение
- Отказ на електрическата инсталация при неспазване на предписанията за работа с електричество и разпоредбите на VDE 0100, DIN 57113/VDE 0113

Ръководството за употреба е съставна част от този продукт.

То съдържа важни указания относно безопасната, правилната и икономичната работа с продукта, избягването на опасности, спестяването на разходи за ремонт, намаляването на времената на престой и увеличаването на надеждността и експлоатационния живот на продукта. В допълнение към указанията за безопасност в това ръководство за употреба, задължително трябва да спазвате отнасящите се до експлоатацията на продукта предписания във Вашата страна.

Преди да използвате продукта, запознайте се с всички указания за работа и безопасност. Използвайте продукта само както е описано и за посочените области на употреба. Съхранявайте ръководството за употреба на сигурно място и предавайте всички документи, когато предавате продукта на трети лица.

1. Шестостенна гайка
   1a. Пружинен пръстен
2. Шайба на шпиндела отгоре
3. Работен плот

4. Подложки на плота

5. Гнездо за подложката на плота

6. Превключвател за включване/изключване
7. Шпиндел
8. Долна шайба на шпиндела
9. накрайник за прахоулавяне
10. Шлифовъчни втулки (предварително монтиран)
11. Гумен шлифовъчен валяк с шлифовъчна втулка
12. Гнездо за гумените шлифовъчни валяци и шлифовъчните втулки
13. Гаечен ключ SW 13
14. ключ за шпиндела

3. Обем на доставката

1 1x шестостенна гайка

1 а 1х пружинен пръстен

2 3х шайби на шпинделаø 14/24/44

4 6х подложки на масатаø 13/19/26/38/51/76 mm

10 6х Шлифовъчни втулки (K80,ø 13/19/26/38/51/76 mm)(предварително монтирани)

11 5х гумени шлифоващи валякаø 19/26/38/51/76 mm

13 1х гаечен ключ SW13

14 1х ключ за шпиндела

1x Ръководство за употреба

4. Употреба по предназначение

Осцилиращата шпинделна машина служи за шлайфане на всякакъв вид дървен материал според размерите на машината. За шлайфане и оформяне на детайли с неправилна форма и филигран, както и на по-големи детайли.

Продуктът може да се използва само съгласно своего предназначение. Всяка различаваща се от това употреба не е по предназначение. За всякакъв вид произтичащи от това щети или наранявания отговорност носи потребителят/операторът, а не производителят. Съставна част от употребата по предназначение е също и спазването на указанията за безопасност, както и ръководството за монтаж и указанията за експлоатация в ръководството за употреба.

ицата, които обслужват и поддържат продукта, трябва да са запознати с него и да са информирани относно възможните опасности.

Промените по продукта освобождават изцяло производи- теля от отговорност за възникнали в резултат от това щети.

Продуктът може да се използва само с оригинални резервни части и оригинални принадлежности на производителя.

Предписанията за безопасност, работа и поддръжка на производителя, както и посочените размери в Техническите данни, трябва да бъдат спазвани.

Моля, обърнете внимание, че нашите продукти не са кон- струирани с предназначение за търговска, професионал- на или промишлена употреба. Не поемаме гаранция, ако продуктът се използва в търговски, занаятчийски или про- мишлени предприятия, както и при равносилни дейности.

Производителят не носи отговорност за щети, причинени от неправилна употреба или неправилно обслужване.

5. Указания за безопасност

Общи указания за безопасност за електрически инструменти

⚠ ПРЕДУПРЕЖДЕНИЕ: Прочетете всички указания за безопасност, инструкции, илюстрации и технически данни, предоставени с този електрически инструмент.

Пропуски при спазването на инструкциите по-долу могат да доведат до токов удар, пожар и/или тежки наранявания.

Запазете всички указания за безопасност и инструкции за бъдещи справки.

Използваното в указанията за безопасност понятие „електрически инструмент“ се отнася до захранвани от мрежата електрически инструменти (с мрежов проводник) или до захранвани с акумулатор електрически инструменти (без мрежов проводник).

1. Безопасност на работното място

a) Поддържайте работното си място чисто и добре осветено. Безпорядъкът или неосветени-те работни места могат да доведат до злополуки.

b) Не работете с електрическия инструмент във взривоопасна среда, в която има запалими течности, газове или прахове. Електрическите инструменти създават искри, които могат да възпламенят праха или парите.

с) Дръжте деца и други лица далеч по време на използването на електрическия инструмент. При разсейване можете да изгубите контрол върху електрическия инструмент.

1. Безопасност при работа с електрически ток

a) Щепсельт на електрическия инструмент трябва да отговаря на контакта. Щепсельт не бива да се променя по никакъв начин. Не използвайте адаптерни щепсели заедно със заземени електрически инструменти. Непроменен щепсел и подходящи контакти намаляват риска от токов удар.

b) Избягвайте телесен контакт със заземени повърхности като тръби, отоплителни уреди, фурни и хладилници. Съществува повишен риск от токов удар, когато тялото Ви е заземено.

с) Пазете електрическите инструменти от дъжд и влага. Проникването на вода в електрическия инструмент увеличава риска от токов удар.

d) Не използвайте свързващия проводник не по предназначение, за носене или закачане на електрическия инструмент или за издърпване на щепсела от контакта. Пазете свързващия проводник от горещина, масло, остри ръбове или движещи се части. Повредени или усукани свързващи проводници увеличават риска от токов удар.

e) Когато работите с електрически инструмент на открито, използвайте само удължителни проводници, които също са подходящи за употреба на открито. Използването на подходящ за употреба на открито удължителен проводник намалява риска от токов удар.

f) Когато употребата на електрическия инструмент във влажна среда не може да бъде избегната, използвайте дефектнотокова защита. Използването на дефектнотокова защита намалява риска от токов удар.

1. Безопасност на хората

a) Бъдете внимателни, обръщайте внимание на това, което правите, и подхождайте разумно към работата с електрически инструмент. Не използвайте електрически инструменти, ако сте уморени или под влиянието на наркотици, алкохол или медикаменти. Момент невнимание при използването на електрически инструмент може да доведе до сериозни наранявания.

b) Носете лични предпазни средства и винаги защитни очила. Носенето на лични предпазни средства, като противопрахова маска, предпазни обувки, които не се хлъзгат, предпазна каска или антифони, според вида и употребата на електрическия инструмент, намалява риска от наранявания.

с) Избягвайте неволно включване. Уверете се, че електрическият инструмент е изключен, преди да го свържете към електрозахранването и/или акумулатора, преди да го вземете или носите. Ако при носенето на електрическия инструмент държите пръста си върху прекъсвача или свържете към електрозахранването включен електрически инструмент, това може да доведе до злополуки.

d) Отстранете инструментите за настройка или гаечните ключове, преди да включите електрическия инструмент. Инструмент или ключ, намиращ се във въртяща се част на електрическия инструмент, може да доведе до наранявания.

e) Избягвайте неправилна стойка на тялото. Осигурете си стабилен стоеж и постоянно пазете равновесие. Така можете да контролирате електрическия инструмент по-добре при неочаквани ситуации.

f) Носете подходящо облекло. Не носете широки дрехи или накити. Дръжте косата и облеклото си далеч от движещи се части. Широки дрехи, накити или дълги коси могат да бъдат захванати от движещи се части.

g) Когато могат да бъдат монтирани прахоизсмукващи и прахоулавящи устройства, те трябва да са свързани и да се използват правилно. Използването на прахоизсмукващо устройство може да намали вредите за здравето поради прах.

h) Не се поддавайте на фалшивото чувство за безопасност и не пренебрегвайте правилата за безопасност при работа с електрическите инструменти, дори ако след многократната им употреба мислите че ги познавате добре. Небрежните действия могат да доведат до тежки телесни повреди в рамките на части от секундата.

1. Употреба и боравене с електрическия ин- струмент

a) Не претоварвайте електрически инструмент. Използвайте подходящия за Вашата работа електрически инструмент. С подходящия електрически инструмент работите по-добре и по-сигурно в диапазона на работните му характеристики.

b) Не използвайте електрически инструмент, чийто прекъсвач е повреден. Електрически инструмент, който не може да се включва или из- ключва, е опасен и трябва да бъде ремонтиран.

с) Извадете щепсела от контакта и/или извадете сменяемия акумулатор, преди да извършвате настройки по уреда, да сменяте части на работния инструмент или да оставите електрическия инструмента настрани. Тази мярка за безопасност предотвратява неумишленото включване на електрическия инструмент.

d) Съхранявайте неизползваните електрически инструменти на недостъпно за деца място. Не позволявайте електрическият инструмент да бъде използван от лица, които не са запознати с него или не са прочели тези инструкции. Електрическите инструменти са опасни, ако се използват от неопитни лица.

e) Поддържайте електрическите инструменти и работния инструмент грижливо. Проверявайте дали движещите се части функционират безупречно и не заяждат, дали няма счупени или така повредени части, че да нарушават функционирането на електрическия инструмент. Повредените части следва да бъдат ремонтирани преди използването на електрическия инструмент. Много злополуки са причинени от лошо поддържани електрически инструменти.

f) Поддържайте режещите инструменти наточени и чисти. Грижливо поддържаните режещи инструменти с остри режещи ръбове се заклинват по-малко и се водят по-лесно.

g) Използвайте електрическия инструмент, принадлежностите, работните инструменти и т.н. съгласно настоящите инструкции. При това вземайте под внимание условията на работа и действието, което трябва да се извърши. Употребата на електрически инструменти за различни от предвидените приложения може да доведе до опасни ситуации.

h) Пазете дръжките и техните повърхности сухи, чисти и без масло и грес. Хлъзгавите дръжки и техните повърхности не позволяват безопасна работа и контрол на електрическия инструмент в непредвидени ситуации.

1. Сервиз

a) Възлагайте ремонти по Вашия електрически инструмент само на квалифицирани специалисти и само с оригинални резервни части. Така се гарантира, че безопасността на електрическия инструмент ще се запази.

Предупреждение! По време на експлоатация този електрически инструмент създава електромагнитно поле. При определени условия това поле може да наруши функционирането на активни или пасивни медицински импланти. За да се намали опасността от сериозни или смъртоносни наранявания, препоръчваме на лица с медицински импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди електрическият инструмент да бъде използван.

Допълнителни правила за осцилиращите шпин- делни машини

△ ПРЕДУПРЕЖДЕНИЕ: Не използвайте Вашата машина преди да бъде напълно сглобена и монтирана съгласно инструкциите.

• Ако не сте запознати с работата на шлифовъчна- та машина, поискайте инструкции от Вашия ръко- водител, учител или други квалифицирано лице.
• ВНИМАНИЕ: Тази машина е разработена един- ствено за шлайфане на дърво или дървоподоб- ни материали. Шлайфането на други материали може да доведе до пожар, наранявания или по- вреди на продукта.
  • Винаги носете защитни очила.
• Тази машина трябва да се използва само за работи на закрито.
• ВАЖНО: Монтирайте и използвайте машината само върху хоризонтална повърхност. Монтажът върху нехоризонтална повърхност може да повреди двигателя.
• Ако има вероятност машината да се преобърне или измести по време на работа, особено при шлайфане на дълги или тежки детайли, машината трябва да се свърже добре с носеща повърхност.
• Дръжте обработвания детайл здраво, докато го шлайфате.
• Не носете ръкавици и не дръжте обработвания детайл с парцал, когато го шлайфате.
• Никога не шлайфайте детайли, които са твърде малки за безопасна работа.
• Избягвайте неудобни движения с ръцете, при които можете внезапно да се подхлъзнете в шлифовъчната лента или в шлифовъчния диск.
• Ако обработвате големи детайли, трябва да използвате допълнителна подпора на височината на масата.

• Не шлайфайте незакрепен детайл. С изк лючение на извитите обработвани детайли от външната страна на шлифовъчния диск, подпирайте обработвания детайл с масата или ограничителя.

• Преди да включите машината, винаги отстранявайте изрезките и другите отпадъци от масата, ограничителя или шлифовъчната лента.

• Не планирайте и не монтирайте нищо на масата, когато шлифовъчната машина работи.
• Изключвайте машината и изваждайте контакта от щепсела, когато монтирате или демонтирате аксесоари.
• Никога не напускайте работната зона на инструмента, когато инструментът е включен или все още не е спрял напълно.
• Винаги поставяйте детайла върху масата за шлифоване. При шлифоване поставете изкривените инструменти на шлифовъчния кръг върху масата.

Остатьчни дискове

Машината е конструирана съгласно нивото на развитие на техниката и признатите правила на техника на безопасност. Въпреки това, при работа могат да възникнат отделни остатъчни рискове.

• Опасност от нараняване на пръсти или длани от въртящия се шлифовъчен диск при неправилно водене или поставяне на шлифовъчния инструмент.
• Опасност от нараняване от изхвърлен инструмент при неправилно държане или водене.
• Застрашаване на здравето поради ток при използване на неправилни електрически свързващи проводници.
• Освен това, въпреки всички взети предпазни мерки, могат да съществуват неявни остатъчни рискове.
• Остатьъчните рискове могат да бъдат намалени, ако бъдат спазвани глави „Указания за безопасност“ и „Употреба по предназначение“, както и ръководството за употреба като цяло.
• Предотвратявайте случайни включвания на машината: при поставяне на щепсела в контакта пусковият бутон не бива да е натиснат.
• Използвайте инструмента, препоръчан в това ръководство за употреба. Така постигате оптимална производителност на Вашата машина.

6. Технически данни

Конструктивни размери Д 400 x 365 x 440 mm х Ш х В

Двигател 230–240 V~ / 50 Hz
Консумирана мощност 450 W
Обороти 2000 min	-1
Размер на плота	320 x 300 mm
Височина на плота	320 mm
Осцилиращ ход	16 mm
Макс. височина на шлайфане	98 mm
ø шпиндел	12,7 mm
Накрайник за прахоулавяне ø	външен ∅39mm / вътрешен ∅35mm
Тегло	9 kg
Тип защита	IPX0
Клас на защита	I
Режим на работа	S1*

Запазва се правото на технически промени!

*S1: Непрекъсната работа с постоянно натоварване

Шум

Стойностите на шума са определени съгласно EN 62841.

Ниво на звуково налягане L_pA	75,3 dB
Неопределеност K_pA	3 dB
Ниво на звукова мощност L_WA	88,3 dB
Неопределеност K_WA	3 dB

⚠ ПРЕДУПРЕЖДЕНИЕ

Твърде високите или чести шумови замърсявания могат да доведат до увреждане или загуба на слуха.

• Носете защита за слуха.
• Правете почивки.

Общи стойности на вибрациите (векторна сума от трите посоки), определени съгласно EN 62841.

УКАЗАНИЕ: Посочените стойности на шумови емисии са измерени по стандартен метод на изпитване и може да бъдат използвани за сравнение на един електрически инструмент с друг.

Посочените стойности на шумови емисии могат да се използват и за предварителна оценка на натоварването.

ПРЕДУПРЕЖДЕНИЕ: По време на действителното използване на електрическия инструмент стойности-те на шумови емисии може да се различават от по-сочената стойност в зависимост от вида и начина, по който електрическия инструмент се използва, и по-специално какъв вид детайл се обработка.

Вземете мерки за предпазване от шумови натоварвания.

При това вземайте под внимание целия процес на работа, също и моментите, през които електрическият инструмент работи без натоварване или е изключен. Подходящите мерки включват, между другото, редовна поддръжка и грижи за електрическия инструмент и приставките, редовни почивки, както и добро планиране на работните процеси.

7. Разопаковане

• Отворете опаковката и внимателно извадете уреда.
• Отстранете опаковъчния материал, както и опаковъчните и транспортните осигуровки (ако има такива).
• Проверете дали обемът на доставката е пълен.
• Проверете уреда и принадлежностите за повреди от транспортирането. При рекламации доставчикът трябва да бъде уведомен незабавно.
• По-късни рекламации не се признават.
• По възможност запазете опаковката до изтичане на гаранционния срок.
• Преди употреба се запознайте с уреда посредством ръководството за употреба.
• За принадлежности, както за износващи се и резервни части, използвайте само оригинални части. Резервни части можете да си набавите от Вашия специализиран търговец.
• При поръчки посочвайте нашия номер на артикул, както и типа и годината на производство на уреда.

⚠️ ВНИМАНИЕ!

Уредът и опаковъчният материал не са играчка за деца! Деца не бива да играят с пластмасови торбички, фолио и дребни части! Съществува опасност от поглъщане и задушаване!

Винаги изтегляйте щепсела от контакта, преди да извършвате настройки по уреда.

• Преди пускане в експлоатация приспособлени- ята за безопасност трябва да бъдат правилно монтирани.
• Шлифовъчните втулки трябва да могат да се движат свободно.
• При вече обработвано дърво внимавайте за чужди тела, като напр. пирони, винтове и т.н.
• Преди да задействате превключвателя за включване/изключване се уверете, че шкурката е правилно монтирана и подвижните части са лесно подвижни.

8.1 Монтиране на шпиндела (7) (Фиг. 2)

1. Поставете шпиндела (7) върху резбата на шпиндела на двигателя.
2. Задръжте шпиндела на двигателя на място с помощта на гаечен ключ SW 13 (13).
3. Завинтете шпиндела (7) по посока на часовни- ковата стрелка върху шпиндела на двигателя с помощта на гаечния ключ за шпиндела (14).

8.2 Свързване към смукателна уредба (Фиг. 1)

За да се осигури чиста и безопасна работна среда, се препоръчва продуктът да се използва в комбинация със смукателна уредба.

1. Свържете маркуча на системата за прахоулавяне към накрайника за прахоулавяне (9) и се уверете, че е здраво закрепен.
2. Включете системата за прахоулавяне преди да стартирате осцилиращата шпинделна машина, за да постигнете максимальна ефективност.

8.3 Избор и смяна на шлифовъчните втулки (Фиг. 1-8)

⚠️ Внимание! Изключете продукта и издърпайте щепсела.

При смяна се уверете, че всички части са чисти.

При смяна на шлифовъчните втулки се уверете, че винаги се монтират подходящите части.

8.3.1 Смяна на вложката на плота

ВНИМАНИЕ! Винаги използвайте подходящата вложка на плота за съответната шлифовъчна втулка (4).

Ако вложката на плота е твърде голяма, има опасност от притискане на пръстите.

Това също така позволява на обработвания детайл да падне между вложката на плота (4) и шлифовъчната втулка (11).

Шлифовъчната втулка (11) трябва да пасва точно, т.е. без хлабина, в централната вдлъбнатина на вложката на плота (4).

Следната таблица може да се използва за определяне на това коя вложка на плота (4) и горна шайба на шпиндела (2) трябва да се използват със съответната шлифовъчна втулка (10).

Таблица:

Шлифовъчни втулки диаметър	Вложки на плота размер	Размер на шайбата на шпиндела
13 mm 13 mm	14 mm
19 mm 19 mm	14 mm
26 mm 26 mm	24 mm
38 mm 38 mm	24 mm
51 mm 51 mm	44 mm
76 mm 76 mm	44 mm

8.3.2 Избор на шлифовъчна втулка с подходяща зърненост

• Шлифовъчни втулки с различна зърненост се предлагат от специализирани търговци или от нашия серверизен център (сканирайте QR кода на предната страница). Най-често срещаните зърнености са груби (зърненост 80), средни (зърненост 120) и фини (зърненост 240).
• Грубата зърненост се използва за грубо шлайфане, средната шкурка - за изглаждане на повърхността, а фината шкурка - за довършителни работи.

- Винаги извършвайте пробно пускане върху остатъчно парче, за да определите най-подходящия размер зърненост за съответната задача. Ако след шлайфането по детайла все още има следи, обработете го отново с по-груба шлифовъчна втулка, за да отстраните следите, преди да продължите с първоначално избраната шлифовъчна втулка. Вместо това можете да използвате нова шлифовъчна втулка, за да отстраните нежеланите следи, и след това да преминете към по-фина зърненост за довършителни работи.

ВНИМАНИЕ! Не използвайте прекалено износени шлифовъчни втулки. В противен случай има опасност от прекомерно загряване, което може да повреди шлифовъчния валяк. Гаранцията не покрива шлифовъчни валяци, повредени поради износени шлифовъчни втулки.

8.3.3 Монтиране на шлифовъчната втулка (Фиг. 1-8)

Указание: С изключение на най-малката 13-ми- лиметрова шлифовъчна втулка, всички шлифовъчни втулки (11) пасват на съответния гумен шлифовъчен валяк (10). Шлифовъчната втулка 13 mm се поставя директно върху шпиндела (7).

Подгответе подходящи шайба на шпиндела, шлифовъчната втулка, гумен шлифовъчен валяк и вложка на плота и ги монтирайте, както следва:

1. След това поставете долната шайба на шпидела (8) върху шпиндела (7) (Фиг. 3).
2. Изберете най-подходящата шлифовъчна втулка (11) и съответния гумен шлифовъчен валяк (10) за задачата, която трябва да се изпълни (с изключение на случаите, когато се използва шлифовъчна втулка 13 mm).
3. Определете вложката на плота (4), както е описано в 9.2.1.
4. Поставете вложката на плота (4) в работния плот (3) (Фиг. 4).
5. Поставете шлифовъчната втулка (11), ако вече не е поставена, върху гумения шлифовъчен валяк (10).
6. След това поставете гумения шлифовъчен валяк (10) върху шпиндела (7) (Фиг. 5).
7. Поставете горната шайба на шпиндела (2). Уверете се, че размерите са правилни.
8. Поставете пружинния пръстен (1а) и шестостенната гайка (1) и ги затегнете с гаечния ключ (13). (Фиг. 6 + 7)

Указание: Ако шлифовъчната втулка се върти върху шлифовъчния валяк, когато продуктът се пуска в експлоатация, гайката на шпиндела трябва да се затегне по-силно.

Указание: Преди да включите продукта, шлифовъчната втулка не трябва да докосва вложката на плота.

Преди пускането в експлоатация задължител- но сглобете напълно продукта!

ПРЕДУПРЕЖДЕНИЕ! Използвайте противопрахова маска, предпазни очила и смукателна уредба.

ПРЕДУПРЕЖДЕНИЕ! Уверете се, че дрехите и защитните ви ръкавици нямат разхлабени нишки. Те могат да бъдат захванати от въртящия се шпиндел и да захванат ръката или главата ви към въртящия се шпиндел, което може да доведе до сериозно нараняване. Препоръчва се използването на защитни ръкавици на нетекстилна основа.

• След приключване на всички дейности по монтажа и настройката включете продукта и на празен ход проверете дали шпиндельт се двжи правилно.
• Указание: Шпинделът се върти обратно на часовниковата стрелка.
• ПРЕДУПРЕЖДЕНИЕ! Не шлифовайте метал с тази шлифовъчна машина. Шлайфането на метал предизвиква искри, които могат да възпла- менят дървесината и праховите частици върху шлифовъчната машина или в работната зона.
• При неизправности незабавно изключете продукта и отстранете причината.
• Започнете да шлифовате, когато продуктът достигне пълни обороти.
• Подайте детайла бавно върху работния плот (3) обратно на посоката на въртене на шлифовъчния валяк.
• Не упражнявайте прекомерен натиск върху обработвания детайл.
• След като приключите с шлифоването, изключете уреда и извадете щепсела от контакта.

9.1 Включване и изключване

Преди да включите, се уверете, че няма контакт между шлифовъчния валяк и вложката на плота.

Преди да включите, се уверете, че обработваният детайл не докосва шлифовъчния валяк.

1. За включване, натиснете зеления превключвател за включване/изключване (I) (1).
2. За да изключите шлифовъчната машина, на- тиснете червения превключвател за включва- не/изключване (О) (1).

9.2 Използване като стационарна машина

За непрекъсната употреба се препоръчва монтаж върху работна маса.

1. За целта маркирайте отворите за пробиване, като поставите шлифовъчната машина на мястото, където ще бъде монтирана по-късно, и след това начертайте позицията на отворите за пробиване върху работната маса.
2. Пробийте отворите през работната маса.
3. Поставете шлифовъчната машина над отворите и вкарайте подходящи винтове (не са включени в обема на доставката) отгоре през отворите на шлифовъчната машина и работната маса.
4. Сега завинтете шлифовъчната машина отдолу, като използвате подложни шайби и подходящи шестоъгълни гайки (не са включени в обема на доставката).

9.3 Използване като мобилна машина

За мобилното използване на Вашата машина се препоръчва монтаж върху подходяща основна плоча. След това можете да е затегнете върху съответната работна маса.

Основната плоча трябва да е минимум 19 mm дебела и да е по-голяма от шлифовъчната машина, така че да има достатъчно място за затягането.

1. Отбележете отворите, които трябва да бъдат пробити върху основната плоча.
2. Продължете така, както е описано в последни- те 3 стъпки в точка „Използване като стацио- нарна машина“.

Указание: Следете за правилната дължина на винтовете. Винтовете Spaxх не трябва да стърчат, за да не повредят основата. В замяна на това винтовете с шестостенна глава трябва да стърчат, за да могат подложните шайби и шестоъгълните гайки да бъдат монтирани.

10. Електрическо свързване

Монтираният електродвигател е свързан в готовност за експлоатация. Свързването отговаря на приложимите разпоредби на VDE и DIN. Мрежовото свързване от страна на клиента и използваните удължителни линии трябва да отговарят на тези предписания.

Повреден свързващ електрически проводник

По свързващите електрически проводници често възникват повреди в изолацията.

Причини за това могат да бъдат:

• точките на притискане, когато свързващите проводници са прокарани през процепи на прозорци или врати
• точките на прегъване поради неправилно закреп- ване или прокарване на свързващия проводник
• местата на прерязване поради прегазване на свързващия проводник
  • повреди в изолацията поради дърпане от стенния контакт
• пукнатини поради стареене на изолацията

Такива дефектни свързващи електрически проводни- ци не бива да се използват и поради повредената изолация са опасни за живота.

Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващят проводник да не є свързан към електрическата мрежа.

Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използвайте само свързващи проводници със същото обозначение.

Отпечатване на типовото обозначение върху свързващия кабел е задължително предписание.

Свързвания и ремонти по електрическото оборудване могат да се извършват само от електротехник.

Двигател на променлив ток

• Мрежовото напрежение трябва да е 230–240 V\~.
• Удължителните линии с дължина до 25 m трябва да с напречно сечение от 1,5 mm².
• Удължителните линии с дължина нас 25 m трябва да с напречно сечение от 2,5 mm².

Вид на свързването Y

Ако е необходима смяна на проводника за свързване към мрежата, това трябва да се извърши от производителя или негов представител, за да се избегне застрашаване на безопасността.

11. Почистване

m ПРЕДУПРЕЖДЕНИЕ! Преди всякакви на- стройки, поддръжка или ремонт издърпайте щепсела!

Общи мерки за поддръжка

От време на време избърсвайте с кърпа стружките и праха от машината. За удължаване на живота на инструмента, веднъж месечно смазвайте въртящите се части. Не смазвайте двигателя.

Не използвайте разяждащи препарати за по- чистване на пластмасите.

Шлифовъчната машина трябва да се почиства старателно след всяка употреба. Смазвайте редовно всички подвижни части. Оставете тънък слой пастообразен восък от автомобилен тип върху работния плот (3), за да улесните почистването на работния плот (3).

12. Транспортиране

Изключете продукта, преди да го транспортирате, и издърпайте щепсела.

Хванете продукта за долната страна. Не повдигайте продукта върху работния плот (3).

13. Съхранение

Съхранявайте уреда и неговите принадлежности на тъмно, сухо и защитено от замръзване, както и недостъпно за деца място.

Оптималната температура на съхранение е между 5 и 30 °C.

Съхранявайте електрическия инструмент в оригиналната опаковка.

Покривайте електрическия инструмент, за да го предпазите от прах или влага.

Съхранявайте ръководството за употреба при електрическия инструмент.

Съхранявайте шлифовъчните втулки, гумените валяци, вложките на плота и шайбите на шпиндела в предвидените за целта гнезда (12), когато не ги използвате.

14. Поддръжка

Преди всякакви работи по поддръжката издърп- вайте мрежовия щепсел!

14.1 Смяна на шлифовъчната втулка (11)

1. Издърпайте шлифовъчната втулка (11) от гу- мения шлифовъчен валяк (10).
2. Поставете новата шлифовъчна втулка (11) върху гумения шлифовъчен валяк (10).

Във вътрешността на уреда няма части, изисква- щи поддръжка.

15. Ремонт и поръчка на резервни части

След ремонт или поддръжка се уверете, че всички части, свързани с безопасността, са на мястото си и са в отлично състояние. Съхранявайте частите, които могат да причинят нараняване, на място, недостъпно за други лица и деца.

Внимание: Съгласно Закона за отговорността за продуктите не се носи отговорност за щети причинени от неправилен ремонт или неизползване на оригинални резервни части.

Обадете се на отдела за обслужване на клиенти или на оторизиран специалист. Същото важи и за аксе-соарите.

Резервните части и аксесоарите се предлагат в на- шия сервизен център. За целта сканирайте QR кода на заглавната страница.

Връзки и ремонти

Свързвания и ремонти по електрическото оборудване могат да се извършват само от електротехник.

Ако имате някакви запитвания, моля, посочете следните данни:

• Тип ток на двигателя
• Данни от типовата табелка на уреда

При връщане на продукта за ремонт обърнете внимание, че от съображения за безопасност той трябва да се изпрати без масло и гориво на сервизната станция.

15.1 Поръчване на резервни части

При поръчване на резервни части трябва да се посочат следните данни:

Комплект шлифовъни втулки(зърненост 80 ø)	7903400707
Комплект шлифовъни втулки(зърненост 120 ø)	7903400708
Комплект шлифовъни втулки(зърненост 240 ø)	7903400709

Трябва да се има предвид, че следните части на то- зи продукт са обект на износване поради износване или на естествено износване, респ. следните части са необходими като консумативи.

Бързоизносващи се части*: Материал за шлайфане, вложки на плота, гумени шлифовъчни валяци

* не са включени задължително в обема на доставката!

16. Изхвърляне и рециклиране

Указания за опаковката

Опаковъчните материали са рециклируеми. Моля, изхвърлете опаковката по природось-образен начин.

Указания за Закона за електрическото и електронното оборудване (ElektroG)

Старото електрическо и електронно оборудване не трябва да се изхвърля заедно с битовите отпадъци, а трябва да се събира и изхвърля разделно!

• Старите батерии и акумулатори, които не са неподвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се разрушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.

• Собствениците, респ. ползвателите на електрическо и електронно оборудване са законово задължени да ги върнат след употреба.

• Крайният потребител е отговорен за изтриването на личните му данни от стария уред, който трябва да бъде изхвърлен!

• Символът на зачеркната кофа на колела означава, че отпадъците от електрическото и електронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.

- Електрическото и електронното оборудване може да се предава безплатно на следните места:

• Публични събирателни пунктове (например дворове на общински сгради).
• Магазини за продажба на електронни уреди (физически и онлайн), при условие че търговците са длъжни да ги вземат обратно или предлагат това вземане доброволно.
• Можете да предадете до три стари електрически уреда от всеки тип уред с максимальна дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район.
• За допълнителните условия за връщане на производители и дистрибутори се обърнете към съответния център за обслужване на клиенти.

- Ако новият електричес к и уред с е доставя от производителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя.

- Това се отнася само за уредите, които се инсталират и продават в Европейския съюз и са предмет на европейската Директива 2012/19/EC. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърляне на отпадъците от електрическо и електронно оборудване.

17. Отстраняване на неизправности

Следващата таблица показва симптомите за повреди и описва как могат да Ви помогнат, ако машината Ви не работи правилно. Ако не можете да намерите и отстраните проблема, свържете се със сервис.

Неизправност Възможна причина Отстраняване
Двигателят не работи.	Повреден превключвател за включване/изключване.	Сменете всички повредени части, преди да използвате шлифовъчната машина.
	Повреден кабел на превключвателя за включване/изключване.
	Повредено реле на превключвателя за включване/изключване.
	Изгорял предпазител.
	Изгорял двигател.	Свържете се с Вашия местен сервизен център или оторизиран сервис. Всеки опит за ремонт може да бъде опасен, ако не се извърши от квалифициран специалист.
По време на работа машината става по-бавна	Върху обработвания детайл се упражнява твърде силен натиск.	Упражнявайте по-малък натиск върху обработвания детайл.
Шлифовъчната лента се отклонява от задвижващите шина.	Не се движи в пистата. Настройте пистата.
Дървото прегаря по време на шлайфането.	Шлифовъчният диск или шлифовъчната лента са покрити със смазка.	Сменете лентата или диска.
	Върху обработвания детайл е бил упражнен твърде силен натиск.	Намалете натиска върху обработвания детайл.
Силна вибрация.	Хлабаво монтиран инструмент. Затегнете инструмента.
	Дефектен инструмент. Сменете инструмента.
	Шпинделът бие. Ремонт в сервис.

Очевидни недостатъци трябва да бъдат докладвани в рамките на 8 дни от получаването на стоки, в противен случай купувачът губи всякакви претенции за такива дефекти. Предлагаме гаранция на нашите машини с правилното лечение на срока на действие на косвена гаранция от датата на доставка по такъв начин, че ние замени всяка част в рамките на това време открива в един ред в материала или изработката трябва да бъде безполезно, безплатно. За части, които ние не се произвеждат, ние правим само като гаранция, като имаме право на гаранционни искове срещу доставчици. Разходите за вмъкване на нови части на купувача. Преобразуване и намаляване вземания и други исковете за обезщетения, са изключени.

Garancija RS

Očigledni nedostaci se moraju prijaviti u roku od 8 dana nakon prijema robe, u suprotnom kupac gubi sva prava u pogledu takvih nedostataka. Za naše mašine dajemo garanciju tokom trajanja zakonskog garantnog roka od datuma primopredaje, pod uslovom da se sa njima pravilno rukuje, na taj način besplatno vršimo zamenu svakog dela mašine koji tokom tog perioda postane neupotrebljiv usled greške u materijalu ili proizvodnji. Za delove koje ne proizvodimo sami, dajemo garanciju samo u okviru ostvarivanja garantnih prava koja dobijamo od poddobavljača. Troškove za ugradnju novih delova snosi kupac. Pravo na zamenu i umanjenje i drugi zahtevi za nadoknadu štete su isključeni.

Garantie RO
