OSM100 - Slipmaskin SCHEPPACH - Gratis bruksanvisning och manual
Hitta enhetens manual gratis OSM100 SCHEPPACH i PDF-format.
| Produkttyp | Oscillerande slipmaskin |
| Varumärke | Scheppach |
| Modell | OSM100 |
| Mått (L x B x H) | 400 x 365 x 440 mm |
| Vikt | 9 kg |
| Nätspänning | 230-240 V~ / 50 Hz |
| Effektförbrukning | 450 W |
| Tomgångsvarvtal | 2000 min⁻¹ |
| Bordets storlek | 320 x 300 mm |
| Bordshöjd | 320 mm |
| Oscillationslängd | 16 mm |
| Max sliphöjd | 98 mm |
| Spindeldiameter | 12,7 mm |
| Sughylsens diameter | utv. 39 mm / inv. 35 mm |
| IP-klass | IPX0 |
| Skyddsklass | I |
| Driftläge | S1 (kontinuerlig) |
| Ljudtrycksnivå | 75,3 dB(A) |
| Ljudeffektnivå | 88,3 dB(A) |
| Material som kan slipas | Trä och liknande material |
| Antal medföljande sliphylsor | 6 (K80, diametrar 13, 19, 26, 38, 51, 76 mm) |
| Antal medföljande slipcylindrar | 5 (diametrar 19, 26, 38, 51, 76 mm) |
| Antal medföljande bordsinsatser | 6 (diametrar 13, 19, 26, 38, 51, 76 mm) |
| Medföljande spindelskivor | 3 (diametrar 14, 24, 44 mm) |
| Användning | Slipning och formning av oregelbundna och trådlika detaljer |
Vanliga frågor - OSM100 SCHEPPACH
Användarfrågor om OSM100 SCHEPPACH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Slipmaskin i PDF-format gratis! Hitta din manual OSM100 - SCHEPPACH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. OSM100 av märket SCHEPPACH.
BRUKSANVISNING OSM100 SCHEPPACH
Förklaring av symbolerna på produkten
Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.
 | Läs och följ instruktionsmanualen och säkerhetsanvisningarna före idrifttagning! |
 | Använd hörselskydd. Buller kan orsaka hörselskador. |
 | Bär andningsmask. När du arbetar med trä och andra material kan hälsovådligt damm uppstå. Asbesthaltigt material får inte bearbetas! |
 | Använd skyddsglasögon. Om gnistor uppstår under arbetet eller det yr flisor, spån och damm från maskinen, kan det orsaka synförlust. |
 | Oscillerande slag |
 | Max. sliphöjd |
 | Vikt |
 | Produkten uppfyller kraven i gällande europeiska direktiv. |
 | Produkten uppfyller kraven i gällande serbiska direktiv. |
Innehållsförteckning: Sida:
- Inledning 210
- Produktbeskrivning (bild 1-8) 210
- Leveransomfång 210
- Avsedd användning 210
- Säkerhetsanvisningar 211
- Tekniska specifikationer 213
- Uppackning....214
- Uppställning/Före idrifttagning 214
- Ta i drift 215
- Elektrisk anslutning....216
- Rengöring 217
- Transport....217
- Förvaring....217
- Underhåll....217
- Reparation och reservdelsbeställning.... 217
- Avfallshantering och återvinning 218
- Felsökning....219
- Försäkran om överensstämmelse 322

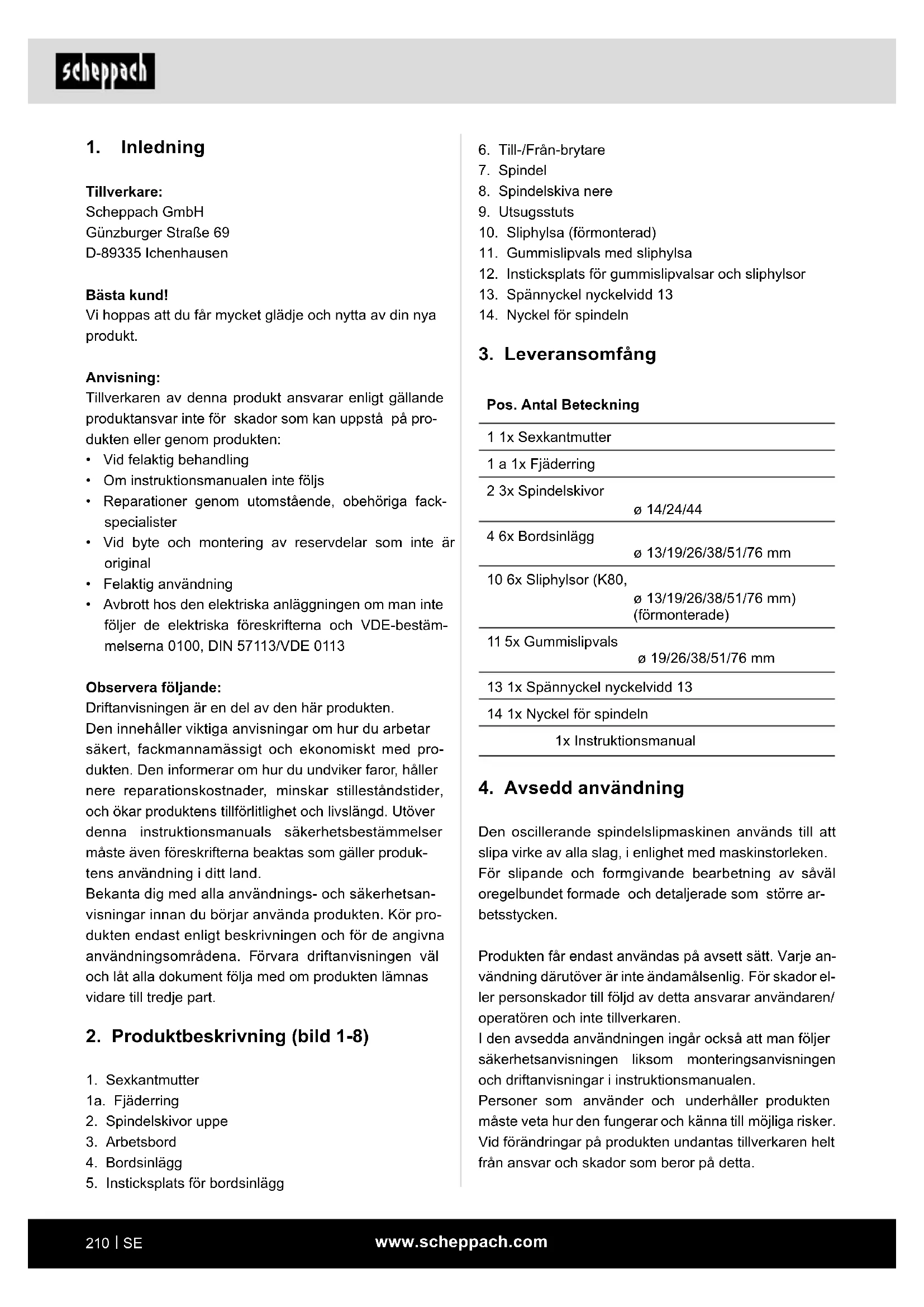

1. Inledning
Tillverkare:
Scheppach GmbH
Vi hoppas att du får mycket glädje och nytta av din nya produkt.
Anvisning:
Tillverkaren av denna produkt ansvarar enligt gällande produktansvar inte för skador som kan uppstå på produkten eller genom produkten:
• Vid felaktig behandling
- Om instruktionsmanualen inte följs
- Reparationer genom utomstående, obehöriga fack-specialister
- Vid byte och montering av reservdelar som inte är original
- Felaktig användning
- Avbrott hos den elektriska anläggningen om man inte följer de elektriska föreskrifterna och VDE-bestämmelserna 0100, DIN 57113/VDE 0113
Observera följande:
Driftanvisningen är en del av den här produkten.
Den innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med produkten. Den informerar om hur du undviker faror, håller nere reparationskostnader, minskar stilleständstider, och ökar produktens tillförlitlighet och livslängd. Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller produktens användning i ditt land.
Bekanta dig med alla användnings- och säkerhetsanvisningar innan du börjar använda produkten. Kör produkten endast enligt beskrivningen och för de angivna användningsområdena. Förvara driftanvisningen väl och låt alla dokument följa med om produkten lämnas vidare till tredje part.
2. Produktbeskrivning (bild 1-8)
- Sexkantmutter
1a. Fjäderring - Spindelskivor uppe
- Arbetsbord
- Bordsinlägg
-
Insticksplats för bordsinlägg
-
Till-/Från-brytare
- Spindel
- Spindelskiva nere
- Utsugsstuts
- Sliphylsa (förmonterad)
- Gummislipvals med sliphylsa
- Insticksplats för gummislipvalsar och sliphylsor
- Spännyckel nyckelvidd 13
- Nyckel för spindeln
3. Leveransomfång
Pos. Antal Beteckning
| 1 1x Sexkantmutter | |
| 1 a 1x Fjäderring | |
| 2 3x Spindelskivor | 14/24/44 |
| 4 6x Bordsinlägg | 13/19/26/38/51/76 mm |
| 10 6x Sliphylsor (K80, | 13/19/26/38/51/76 mm)(förmonterade) |
| 11 5x Gummislipvals | 19/26/38/51/76 mm |
| 13 1x Spännyckel nyckelvidd 13 | |
| 14 1x Nyckel för spindeln | |
| 1x Instruktionsmanual | |
4. Avsedd användning
Den oscillerande spindelslipmaskinen används till att slipa virke av alla slag, i enlighet med maskinstorleken. För slipande och formgivande bearbetning av såväl oregelbundet formade och detaljerade som större arbetsstycken.
Produkten får endast användas på avsett sätt. Varje användning därutöver är inte ändamålsenlig. För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren.
I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom monteringsanvisningen och driftanvisningar i instruktionsmanualen.
Personer som använder och underhåller produkten måste veta hur den fungerar och känna till möjliga risker. Vid förändringar på produkten undantas tillverkaren helt från ansvar och skador som beror på detta.
Produkten får bara användas med originaldelar och originaltillbehör från tillverkaren.
Tillverkarens säkerhets-, arbets- och underhållsanvisningar samt de mått som anges i den tekniska specifikationen måste följas.
Observera att våra produkter inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när produkten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.
Tillverkaren ansvarar inte för skador som orsakas av felaktig hantering eller felaktig användning.
Allmänna säkerhetsanvisningar för elverktyg
⚠ WARNING: Läs alla säkerhetsanvisningar, instruktioner, illustrationer och tekniska specifikationer som medföljer detta elverktyg.
Om du inte följer säkerhetsanvisningarna och de angivna instruktionerna finns risk för elstötar, bränder och/eller allvarliga personskador.
Bevara alla säkerhetsanvisningar och instruktioner för framtida bruk.
Begreppet elverktyg som används i säkerhetsanvisningarna avser såväl eldrivna elverktyg (med elsladd) som batteridrivna elverktyg (utan elsladd).
- Arbetsplatssäkerhet
a) Se till att ditt arbetsområde är rent och har god belysning. Stökiga och dåligt belysta arbetsplatser utgör en olycksrisk.
b) Arbeta inte med elverktyg i områden med explosionsrisk om det finns antändliga vätskor, gaser eller damm i området. Elverktyg genererar gnistor som kan antända dammet eller ångorna.
c) Barn och andra personer får inte vistas i området medan du använder elverktyget. Du kan förlora kontrollen över elverktyget om du blir distraherad.
- Elsäkerhet
a) Elverktygets stickkontakt måste passa i eluttaget. Du får inte ändra stickkontakten på något sätt. Använd inte adapterkontakter tillsammans med jordade elverktyg. Intakta stickkontakter och uttag som passar till dessa minskar risken för elstötar.
b) Undvik att vidröra jordade delar, exempelvis rör, radiatorer, spisar och kylskåp, med kroppen. Risken för elstötar ökar om din kropp är jordad.
c) Låt inte elverktyg utsättas för regn eller väta. Vatten som tränger in i elverktyg ökar risken för el- stötar.
d) Använd inte anslutningssladden för andra upp-gifter än den är avsedd för, till exempel för att bära eller hänga upp elverktyget eller för att dra ut kontakten ur eluttaget. Håll anslutningssladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.
e) När du arbetar utomhus med ett elverktyg, använd endast förlängningskabel som också är lämplig för utomhusbruk. Att använda en förlängningssladd som är lämplig för utomhusbruk minskar risken för elektrisk stöt.
f) Använd en jordfelsbrytare om du måste använda elverktyget i en fuktig omgivning. Användning av en jordfelsbrytare minskar risken för elstötar.
- Personsäkerhet
a) Var uppmärksam, tänk på vad du gör och använd ditt förnuft när du arbetar med elverktyg. Använd inte elverktyget om du är trött eller påverkad av alkohol, droger eller läkemedel. Det räcker att du är ouppmärksam ett ögonblick under arbete med elverktyg för att allvarliga olyckor ska inträffa.
b) Använd personlig skyddsutrustning och ha all-tid skyddsglasögon på dig. Personlig skyddsutrustning anpassad till elverktygets användning, som dammask, halksäkra säkerhetsskor, skyddshjälm och hörselskydd, minskar risken för personskador.
c) Undvik att starta maskinen oavsiktligt. Försäkra dig om att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet samt innan du lyfter upp eller bär det. Olyckor kan inträffa om du håller fingret på brytaren när du bär elverktyget, eller om maskinen är tillslagen när du ansluter den till strömförsörjningen.
d) Ta bort alla inställningsverktyg eller skruvnycklar innan du startar elverktyget. Ett verktyg eller en skruvmejsel som befinner sig i en roterande maskindel på elverktyget kan orsaka personskador.
e) Undvik en onormal kroppshållning. Se till att stå säkert och behåll balansen hela tiden. Då har du bättre kontroll över elverktyget om något oförutsett inträffar.
f) Använd lämpliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll här och kläder på avständ från rörliga delar. Löst sittande kläder, smycken och längt här kan fastna i rörliga delar.
g) Om dammsugnings- och uppsamlingsutrustning kan installeras måste de anslutas och användas korrekt. Användning av en dammutsugning kan minska risker orsakade av damm.
h) Låt dig inte invaggas i falsk säkerhet och bryt inte mot säkerhetsreglerna för elverktyg, även om du känner till elverktyget när du använt det många gånger. Oaktsam hantering kan leda till allvarliga personskador inom bråkdelar av sekunder.
- Använda och hantera elverktyget
a) Överbelasta inte dina elverktyg. Använd det elverktyg som är avsett för arbetet. Du arbetar bättre och säkrare i det angivna effektområdet med ett elverktyg som är avsett för arbetet.
b) Använd inte ett elverktyg med defekt brytare. Ett elverktyg som inte kan startas/stängas av längre är farligt och måste repareras.
c) Dra ut stickkontakten ur eluttaget och/eller ta ut ett uttagbart batteri innan du gör maskininställningar, byter delar hos insatsverktyget eller lägger undan elverktyget. Denna försiktighetsåtgård förhindrar att du startar elverktyget oavsiktligt.
d) Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer använda elverktyget om de inte känner till hur det fungerar eller inte har läst dessa anvisningar. Elverktyg utgör en fara om de används av oerfarna personer.
e) Ta väl hand om elverktyg och insatsverktyg. Kontrollera att rörliga delar fungerar som de ska och inte är fastklämda, kontrollera om delar är brutna eller så pass skadade att det inverkar på elverktygets funktion. Skadade delar ska repareras innan du börjar använda elverktyget igen. Många olyckor orsakas av dåligt underhållna elverktyg.
f) Håll skärverktyg vassa och rena. Skärverktyg som underhålls noga och hålls vassa fastnar inte så ofta och är lättare att styra.
g) Använd elverktyg, tillbehör, insättningsverktyg osv enligt dessa anvisningar. Ta även hänsyn till arbetsförhållandena under ditt arbete. Farliga situationer kan uppstå om elverktyg används för andra ändamål än de är avsedda för.
h) Håll alltid handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker användning och kontroll av elverktyget i oförutsedda situationer.
- Service
a) Elverktyg måste repareras av kvalificerade fackmän, endast originalreservdelar får användas. Därmed säkerställs att elverktyget fortsätter vara säkert.
Varning! Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa förhållanden kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan verktyget används.
Ytterligare säkerhetsregler för spindelslipmaskinerna
⚠️ WARNING: Använd inte din maskin innan den har monterats och installerats helt enligt beskrivningarna.
- Om du inte känner till hur slipmaskinen manövreras begär du att få beskrivningar från din överordnade, instruktör eller en annan kvalificerad person.
- OBS: Denna maskin har endast utvecklats för slipning av trä eller träliknande material. Slipning av andra material kan leda till brand, personskador eller skador på produkten.
- Använd alltid skyddsglasögon.
- Denna maskin ska endast användas för inomhusarbeten.
- VIKTIGT: Maskinen ska endast monteras och användas på en horisontell yta. Montering på en yta som inte är horisontell kan leda till skador på motom.
- Om det finns en tendens att maskinen skulle kunna välta eller vandra under användningen, framför allt vid slipning av långa eller tunga arbetsstycken, så måste maskinen förbindas väl med en bärande yta.
- Håll fast arbetsstycket när du slipar det.
- Bär inga handskar och håll inte arbetsstycket med en trasa när du slipar arbetsstycket.
- Slipa aldrig arbetsstycken som är för små för en säker manövrering.
-
Undvik fumliga handrörelser där du plötsligt kan gli-da och hamna på slipbandet eller slipskivan.
-
När du bearbetar stora arbetsstycken ska du använda ett extra stöd i bordshöjd.
- Slipa aldrig ett arbetsstycke som inte har stöd. Stötta arbetsstycket med bordet eller med anslaget, med undantag för böjda arbetsstycken på utsidan av slipskivan.
- Ta alltid bort avkapade delar och andra bitar från bordet, anslaget eller slipbandet innan du startar maskinen.
- Planera eller montera inget på bordet när slipmaskin arbetar.
- Stäng av maskinen och dra ut kontakten ur eluttaget när du installerar eller tar bort tillbehör.
- Lämna aldrig verktygets arbetsområde när verktyget är startat eller när verktyget inte har stannat helt.
- Lägg alltid arbetsstycket på slipbordet. Lägg böjda verktyg stadigt på bordet vid slipningen på sliptallriken.
Kvarstående risker
Maskinen har tillverkats enligt senaste tekniska rön och gällande säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.
- Risk för finger- och handskador på grund av den roterande slipskivan om verktyget som ska slipas styrs eller stöds olämpligt.
- Skaderisk på grund av verktyg som slungas iväg vid olämplig fasthällning eller styrning.
- Hälsofara på grund av ström vid användning av icke korrekta elanslutningsledningar.
- Trots alla vidtagna åtgärder kan det finnas restrisker som inte är uppenbara.
- Restrisker kan minimeras genom att säkerhetsanvisningar och ändamålsenlig användning liksom bruksanvisningen beaktas i sin helhet.
- Undvik att starta maskinen utan avsikt: startknappen får inte vara intryckt när du sätter in kontakten i eluttaget.
- Använd det verktyg som rekommenderas i den här instruktionsmanualen. Då får du en maskin som ger maximal effekt.
6. Tekniska specifikationer
| Mått L x B x H 400 x 365 x 440 mm | |
| Motor 230–240 V~ / 50 Hz | |
| Effekt 450 W | |
| Varvtal 2000 min | -1 |
| Bordsstorlek 320 x 300 mm | |
| Bordshöjd 320 mm | |
| Oscillerande slag 16 mm | |
| Sliphöjd max. 98 mm | |
| ø spindel 12,7 mm | |
| Utsugsstuts ø | utvändig ∅ 39mm /invändig ∅ 35mm |
| Vikt 9 kg | |
| Skyddstyp IPX0 | |
| Skyddsklass I | |
| Driftläge | S1* |
Med förbehåll för tekniska ändringar!
*S1: Kontinuerlig drift med konstant belastning
Buller
Bullervärden har fastställts i enlighet med EN 62841.
| Ljudtrycksnivå L_pA | 75,3 dB |
| Osäkerhet K_pA | 3 dB |
| Ljudeffektnivå L_WA | 88,3 dB |
| Osäkerhet K_WA | 3 dB |
⚠️ WARNING
Kraftigt och frekvent buller kan leda till hörselskador eller hörselnedsättning.
- Använd hörselskydd.
- Lägg in pauser.
Totalvärden vibrationer (vektorsumma i tre riktningar) har fastställts i enlighet med EN 62841.
ANVISNING: Angivna bulleremissionsvärden har uppmätts med ett standardiserat testförfarande och kan användas för att jämföra ett elverktyg med ett annat.
De angivna bulleremissionsvärdena kan också användas för en preliminär bedömning av belastningen.
WARNING: Bulleremissionerna kan avvika från de angivna värdena under den faktiska användningen beroende på hur elverktyget används, och påverkas framför allt av vilken typ av arbetsstycke som bearbetas.
Vidta åtgärder för att skydda dig mot buller.
Ta då hänsyn till hela arbetsförloppet, alltså även tidpunkter när elverktyget arbetar utan last eller är avstängt. I lämpliga åtgärder ingår bland annat även att elverktyget underhålls och servas regelbundet, att insatsverktygen pausas regelbundet och att arbetsförloppen planeras väl.
7. Uppackning
- Öppna förpackningen och ta ut apparaten försiktigt.
- Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns).
- Kontrollera att leveransomfånget är fullständigt.
- Kontrollera apparaten och tillbehör beträffande transportskador. Vid reklamationer måste transportören genast meddelas.
- Senare reklamationer kan inte behandlas.
- Om möjligt, förvara förpackningen fram till utgången av garantiperioden.
- Bekanta dig med apparaten med hjälp av bruksanvisningen innan den används.
- Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare.
- Ange våra artikelnummer och apparattyp samt tillverkningsår vid beställningar.
▲ OBS!
Apparat och förpackningsmaterial är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!
8. Uppställning/Före idrifttagning
⚠️ WARNING!
Dra alltid ut nätstickkontakten innan du ställer in maskinen.
- Alla kåpor och säkerhetsanordningar måste vara korrekt monterade på maskinen före idrifttagning.
- Sliphylsorna måste kunna löpa fritt.
- Var uppmärksam på främmande material i redan bearbetat trä, som t.ex. spikar eller skruvar osv.
- Förvissa dig om att slippappret är rätt monterad och att rörliga delar löper smidigt innan du trycker på strömbrytaren.
8.1 Montera spindel (7) (bild 2)
- Sätt spindeln (7) på motorspindelns gänga.
- Håll motorspindeln i position, använd spännyckeln nyckelvidd 13 (13) till detta.
- Skruva på spindeln (7) medurs på motorspindeln, använd nyckeln för spindeln (14) till detta.
8.2 Anslutning till en utsugning (bild 1)
För att garantera en ren och säker arbetsmiljö rekommenderas att använda produkten i kombination med en dammutsugare.
- Anslut dammutsugningens slang till utsugsstutsen (9) och övertyga dig om att den sitter ordentligt.
- Koppla till dammutsugaren innan den oscillerande spindelslipmaskinen tas i drift för att få största möjliga effekt.
8.3 Välja och byta sliphylsor (bild 1-8)
⚠ Obs! Koppla från produkten och dra ut nätstick- kontakten.
Vid byte är det viktigt att alla delar är rengjorda.
När sliphylsorna byts är det viktigt att alltid montera delarna som passar till.
8.3.1 Välja bordsinlägg
OBS! Använd alltid passande bordsinlägg (4) till respektive sliphylsa.
Om ett för stort bordsinlägg väljs finns risk för att fingrarna kläms.
Dessutom kan arbetsstycket på detta sätt falla nedåt mellan bordsinlägget (4) och sliphylsan (11).
Sliphylsan (11) bör passa exakt, dvs utan spel, i mittursparningen på bordsinlägget (4).
Med hjälp av nedanstående tabell går det att avgöra vilket bordsinlägg (4) och vilken övre spindelskiva (2) som ska användas med respektive sliphylsa (10).
Tabell:
| Sliphylsor Diameter | Bordsinlägg Storlek | Spindelskiva storlek |
| 13 mm 13 mm | 14 mm | |
| 19 mm 19 mm | 14 mm | |
| 26 mm 26 mm | 24 mm | |
| 38 mm 38 mm | 24 mm | |
| 51 mm 51 mm | 44 mm | |
| 76 mm 76 mm | 44 mm |
8.3.2 Välja sliphylsa med rätt kornstorlek
- I detaljhandeln eller i vårt servicecenter (skanna QR-koden på försättsbladet) finns sliphylsor i olika kornstorlekar. De vanligaste kornstorlekarna är grov (kornstorlek 80), mellangrov (kornstorlek 120) och fin (kornstorlek 240).
- Den grova kornstorleken används för grovslipning, den mellangrova för utjämning av ytan och den fina för slutbearbetning.
- Prova alltid på en restbit för att avgöra den bäst lämpade kornstorleken för respektive uppgift. Om arbetsstycket fortfarande uppvisar spår efter slipningen, bearbeta det på nytt med en grövre sliphylsa för att åtgärda spåren innan du fortsätter med den ursprungligen tilltänkta sliphylsan. För att ta bort de oönskade spåren går det istället att även använda en ny sliphylsa och sedan gå över till en finare kornstorlek för slutbearbetningen.
OBS! Använd inga överdrivet nötta sliphylsor. Annars finns risk för kraftig värmeutveckling som kan skada slipvalsen. Slipvalsar som har skadats på grund av nötta sliphylsor täcks inte av garantin.
8.3.3 Sätta dit sliphylsa (bild 1–8)
Anvisning: Med undantag av den minsta 13 mm stora sliphylsan passar alla sliphylsorna (11) på tillhörande gummislipvals (10). Sliphylsan 13 mm sätts direkt på spindeln (7).
Lägg fram passande spindelskiva, sliphylsa, gummislipvals och bordsinlägg och montera dem enligt följande:
- Sätt den undre spindelskivan (8) på spindeln (7) (bild 3).
- Välj den för uppgiften bäst lämpade sliphylsan (11) och motsvarande gummislipvals (10) (utom vid användning av 13 mm sliphylsan).
- Avgör bordsinlägg (4) enligt beskrivningen i 9.2.1.
- Lägg in bordsinlägget (4) i arbetsbordet (3) (bild 4).
-
Skjut på sliphylsan (11) på gummislipvalsen (10) om så inte redan har skett.
-
Sätt sedan gummislipvalsen (10) på spindeln (7) (bild 5).
-
Lägg dit den övre spindelskivan (2). Var då uppmärksam på korrekt mått.
-
Sätt nu dit fjäderringen (1a) och sexkantsmuttern (1) och dra åt dessa med spännyckeln (13). (Bild 6 + 7)
Anvisning: Om sliphylsan snurrar på slipvalsen när produkten tas i drift måste spindelmuttern dras åt hårdare.
Anvisning: Innan produkten kopplas till får sliphylsan inte vidröra bordsinlägget.
9. Ta i drift
⚠ OBS!
Montera klart hela produkten före idrifttagning!
WARNING! Använd dammask, skyddsglasögon och utsugningsanläggning.
VARNING! Övertyga dig om att dina kläder och skyddshandskar inte har några lösa trådar. Den roterande spindeln kan gripa tag i dessa och dra din hand eller ditt huvud till den roterande spindeln och på så sätt orsaka allvarliga personskador. Det rekommenderas att använda skyddshandskar som inte är textilbaserade.
- Efter att alla monterings- och inställningsarbeten är avslutade, koppla till produkten och kontrollera i tomgång om spindeln rör sig felfritt.
• Anvisning: Spindeln roterar moturs. - WARNING! Slipa inte metall med den här slipmaskinen. Att slipa metall leder till gnistbildning som kan antända trä och dammpartiklar på slipmaskinen eller i arbetsområdet.
- Vid störningar, stäng omedelbart av produkten och åtgärda orsaken.
- När produkten har uppnått hela varvtalet, börja med sliparbetena.
- Styr långsamt arbetsstycket mot arbetsbordet (3) mot löpriktningen över bordet till slipvalsen.
- Utöva inget överdrivet tryck på arbetsstycket.
- När du är klar med slipningen, koppla från maskinen och dra ut nätstickkontakten ur eluttaget.
9.1 På- och avslagning
Före tillkoppling, övertyga dig om att slipvalsen och bordsinlägget inte har kontakt med varandra. Före till-koppling, övertyga dig om att arbetsstycket inte vidrör slipvalsen.
- För att koppla till, manövrera den gröna Till-/Från-brytaren (I) (1).
- För att koppla till slipmaskinen, manövrera den röda Till-/Från-brytaren (O) (1).
9.2 Användning som stationär maskin
Montering på en arbetsbänk rekommenderas för kontinuerliga användning.
- För att göra detta, markera borrhålen genom att placera slipmaskinen på det sätt som den kommer att installeras senare och rita nu positionen för hålen som ska borras på arbetsbänken.
- Borra hålen genom arbetsbänken.
- Placera slipmaskinen över hålen och trä in lämpliga skruvar (ingår inte i leveransomfånget) ovanifrån genom hålen hos slipmaskinen och arbetsbänken.
- Skruva nu fast slipmaskinen underifrån med underlagda mellanläggsbrickor och passande sexkantsmuttrar (ingår inte i leveransomfånget).
9.3 Användning som mobil maskin
Montering på en lämplig bottenplatta rekommenderas när slipmaskinen ska användas mobilt. Den kan du då klämma fast på den aktuella arbetsbänken.
Bottenplattan ska vara minst 19 mm tjock och så mycket större än slipmaskinen att det finns plats för klämmorna.
-
Markera hålen som ska borras på bottenplattan.
-
Fortsätt så som beskrivs i de sista 3 arbetsmomenten under punkt "Användning som stationär maskin".
Anvisning: Var noga med att skruvarna har lämplig längd. Spaxskruvar får inte skjuta ut. Detta för att inte skada underlaget. Sexkantsskruvar däremot måste skjuta ut så att mellanläggsbrickor och sexkantsmutrar kan sättas dit.
10. Elektrisk anslutning
Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar gällande VDE- och DIN-bestämmelser. Kundens nätanslutning liksom den använda förlängningskabeln måste motsvara dessa föreskrifter.
Trasig elektrisk anslutningssladd
På elektriska anslutningsledningar uppstår det ofta isolationsskador.
Orsaker till detta kan vara:
- tryckställen när anslutningsledningar förs genom fönster- eller dörröppningar,
- veckställen genom olämplig fastsättning eller dragning av anslutningssladden,
- snittställen genom att anslutningssladden körts över,
- isoleringsskador genom ryck ur vägguttaget,
- sprickor genom isolationens åldring.
Sådana skadade elanslutningssladdar får inte användas och är på grund av isolationsskadorna livsfarliga.
Kontrollera regelbundet om de elektriska anslutningsledningarna är skadade. Kontrollera att anslutningssladden inte är ansluten till elnätet vid kontrollen.
Elektriska anslutningsledningar måste motsvara tilllämpliga VDE- och DIN-bestämmelser. Använd endast anslutningssladdar med samma märkning.
Enligt föreskrift ska typbeteckningen vara tryckt på anslutningskabeln.
Anslutningar och reparationer av elektrisk utrustning får endast utföras av behöriga elektriker.
Växelströmsmotor
- Nätspänningen måste vara 230–240 V\~.
- Förlängningskablar upp till 25 m måste ha ett tvärsnitt på 1,5 mm ^2 .
- Förlängningsledningar över 25 m måste ha ett tvär-snitt på 2,5 mm ^2 .
Anslutningstyp Y
Om det behövs byte av nätanslutningskabel måste detta göras av tillverkaren eller dennes representant för att undvika eventuella säkerhetsrisker.
11. Rengöring
⚠ WARNING! Dra ut nätstickkontakten innan in- ställning, service eller reparation utförs!
Allmänna underhållsåtgärder
Torka av spån och damm från maskinen med en duk med jämna mellanrum. Olja in roterande delar en gång i månaden för att förlänga redskapens livslängd. Olja inte in motorn.
Använd inte frätande medel för att rengöra plasten. Slipmaskinen måste rengöras noggrant efter varje användning. Smörj alla rörliga delar regelbundet. Applicera ett tunt lager av Automotive Type Paste Wax på arbetsbordet (3); detta gör det lättare att rengöra arbetsbordet (3).
12. Transport
Koppla från produkten före transport och dra ut näts- tickkontakten.
Ta tag i produkten på undersidan. Lyft inte upp produkten i arbetsbordet (3).
13. Förvaring
Lagra apparaten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn.
Den optimala lagertemperaturen ligger mellan 5 och 30 °C.
Förvara elverktyget i originalförpackningen.
Täck över elverktyget för att skydda det mot damm eller fukt.
Förvara bruksanvisningen vid elverktyget.
När de inte används ska sliphylsor, gummivalsar, bordsinlägg och spindelskivor förvaras i de avsedda insticksplatserna (12).
14. Underhåll
Dra ut nätstickkontakten före alla underhållsarbeten!
14.1 Byta sliphylsa (11)
-
Dra av sliphylsan (11) från gummislipvalsen (10).
-
Skjut på en ny sliphylsa (11) på gummislipvalsen (10).
Inuti apparaten finns inga delar som behöver underhåll.
15. Reparation och reservdelsbeställning
Efter reparation eller underhåll, övertyga dig om att alla säkerhetsrelaterade delar är fästa och i perfekt skick.
Förvara delar med risk för skador utom räckhåll för andra människor och barn.
Obs: Enligt lagen om produktansvar tas inget ansvar för skador orsakade av felaktiga reparationer eller om originaldelar inte används.
Kontakta kundtjänst eller en auktoriserad fackman. Det- samma gäller tillbehör.
Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på förstasidan.
Anslutningar och reparationer
Anslutningar och reparationer av elektrisk utrustning får endast utföras av behöriga elektriker.
Ange följande uppgifter om du har frågor:
- Motorns strömtyp
- Uppgifter på maskinens typskylt
Viktig information för reparation:
Tänk på att om produkten skickas till servicestationen för reparation ska den av säkerhetsskäl vara tömd på olja och bränsle.
15.1 Reservdelsbeställning
Vid beställning av reservdelar ska följande uppgifter anges:
- Modellbeteckning
- Artikelnummer
- Uppgifter på typskylten
Reservdelar/tillbehör Artikelnr:
| Sliphylsesats (kornstorlek 80 ø) | 7903400707 |
| Sliphylsesats (kornstorlek 120 ø) | 7903400708 |
| Sliphylsesats (kornstorlek 240 ø) | 7903400709 |
15.2 Serviceinformation
Tänk på att följande delar hos den här produkten utsätts för ett bruksmässigt eller naturligt slitage samt att följan- de delar behövs som förbrukningsmaterial.
Slitdelar*: Slipmedel, bordsinlägg, gummivalsar
* Ingår inte obligatoriskt i leveransomfånget!
16. Avfallshantering och återvinning
Anvisningar beträffande förpackningen
Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.
Anvisningar beträffande den tyska lagen om distribution, återtagning och miljövänlig avfallshantering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG)
Uttjänta elektriska och elektroniska apparater ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!
- Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batteriers avfallshantering regleras i batterilagstiftningen.
- Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förpliktade till återlämning efter apparaternas användning.
- Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!
- Symbolen med den överkryssade soptunnan betyder att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.
- Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen:
- Offentliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinningsenheter).
- Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta.
- Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kantlängd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsställe på närmare håll.
- Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kompletterande villkor för återlämning.
- Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverka-rens kundservice angående detta.
- Dessa uppgifter gäller endast för apparater som installeras och säljs i länderna i den Europeiska unionen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater.
17. Felsökning
I den följande tabellen anges felsymtom och det beskrivs hur du kan avhjälpa dem om din maskin någon gång inte skulle fungera som den ska. Om du inte kan lokalisera och avhjälpa problemet på detta sätt så kontaktar du din serviceverkstad.
| Störning Möjlig orsak Åtgård | ||
| Motor startar inte. | Skadad strömbrytare. | Ersätt alla skadade delar innan du använder slipmaskinen. |
| Skadad strömbrytarkabel. | ||
| Skadat strömbrytarrelä. | ||
| Säkring har gått. | ||
| Utbränd motor. | Kontakta ditt lokala servicecentrum eller en auktoriserad servicestation. Varje reparationsförsök kan leda till faror om det inte utförs av en kvalificerad fackman. | |
| Maskinen blir långsammare under arbetet. | Arbetsstycket utsätts för alltför kraftigt tryck. | Minska trycket på arbetsstycket. |
| Slipbandet lämnar drivskenorna. | Det löper inte i spåret. Justera spåret. | |
| Trä brinner under slipningen. | Slipskiva eller -band är täckt med smörjmedel. | Ersätt bandet eller skivan. |
| Arbetsstycket utsattes för alltför kraftigt tryck. | Reducera trycket på arbetsstycket. | |
| Kraftig vibration. | Verktyget löst monterat. Spänn fast verktyget. | |
| Verktyget defekt. Byt verktyget. | ||
| Spindeln slår. Reparation genom servicestation. | ||
Beskadiget elektrisk tilslutningsledning
Der opstår ofte isoleringsskader på elektriske tilslutningsledninger.
Forklaring av symbolene på produktet
Brukerveiledningen er del av produktet.
Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportskador, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.
