OSM100 - Slibemaskine SCHEPPACH - Gratis brugsanvisning og manual

Produkttype	Oscillerende slibemaskine
Mærke	Scheppach
Model	OSM100
Mål (L x B x H)	400 x 365 x 440 mm
Vægt	9 kg
Spænding	230-240 V~ / 50 Hz
Optaget effekt	450 W
Tomgangshastighed	2000 min⁻¹
Bordstørrelse	320 x 300 mm
Bordshøjde	320 mm
Oscillationsslag	16 mm
Maks. slibehøjde	98 mm
Spindeldiameter	12,7 mm
Sugekoblingens diameter	udv. 39 mm / indv. 35 mm
IP-klasse	IPX0
Beskyttelsesklasse	I
Funktionsmåde	S1 (kontinuerlig)
Lydtryksniveau	75,3 dB (A)
Lydeffektniveau	88,3 dB (A)
Materialer der kan slibes	Træ og lignende materialer
Antal medfølgende slibehylstre	6 (K80, diameter 13, 19, 26, 38, 51, 76 mm)
Antal medfølgende slibecylindre	5 (diameter 19, 26, 38, 51, 76 mm)
Antal medfølgende bordindsatser	6 (diameter 13, 19, 26, 38, 51, 76 mm)
Medfølgende spindelskiver	3 (diameter 14, 24, 44 mm)
Anvendelse	Slibning og formning af uregelmæssige og trådformede emner

Ofte stillede spørgsmål - OSM100 SCHEPPACH

Hvilke materialer kan jeg slibe med Scheppach OSM100?

Denne oscillerende slibemaskine er designet til slibning af træ og lignende materialer. Slibning af metal er forbudt, da det kan forårsage gnister og brand.

Hvordan skifter jeg et slibehylster?

Først skal du tage stikket ud af maskinen. Fjern sekskantmøtrikken (1) og elastikringen (1a), derefter den øverste spindelskive (2). Tag gummislibecylinderen (10) af sammen med det brugte slibehylster (11). Sæt et nyt slibehylster på cylinderen og saml det hele i omvendt rækkefølge. Sørg for at bruge bordindsatsen (4) med passende diameter.

Hvilke tilbehør følger med slibemaskinen OSM100?

Leveringen omfatter: 6 slibehylstre (K80, ø 13/19/26/38/51/76 mm), 5 gummislibecylindre (ø 19/26/38/51/76 mm), 6 bordindsatser (ø 13/19/26/38/51/76 mm), 3 spindelskiver (ø 14/24/44 mm), en skruenøgle (åbning 13), en nøgle til spindlen, en sekskantmøtrik med elastikring og brugsanvisning.

Hvordan tilslutter jeg en støvsuger til slibemaskinen?

Tilslut din støvsugers slange til sugekoblingen (9) bag på maskinen. Den udvendige diameter er 39 mm og indvendig 35 mm. Tænd støvsugeren, før du bruger slibemaskinen, for maksimal effektivitet.

Hvad er effekten på den oscillerende slibemaskine OSM100?

Maskinen er udstyret med en 450 W motor ved 230-240 V~ / 50 Hz, med en tomgangshastighed på 2000 min⁻¹. Den er egnet til kontinuerlig drift (S1-tilstand).

Kan jeg bruge maskinen kontinuerligt?

Ja, funktionsmåden er S1 (kontinuerlig drift med konstant belastning). Du kan derfor bruge den uden afbrydelse, men sørg for at overholde de anbefalede pauser for din sikkerhed.

Hvordan rengør jeg slibemaskinen OSM100?

Tag altid stikket ud af stikkontakten før rengøring. Tør maskinen af med en klud for at fjerne spåner og støv. Smør de roterende dele en gang om måneden (undtagen motoren). Til arbejdsbordet gør et tyndt lag bilvoks rengøringen lettere. Brug ikke ætsende produkter på plastik.

Hvad gør jeg, hvis maskinen ikke starter?

Kontrollér først strømforsyningen og sikringen. Hvis motoren ikke starter, kan det skyldes en beskadiget kontakt, en afbrudt ledning eller en brændt motor. I så fald skal du kontakte en autoriseret kundeservice. Forsøg ikke selv at reparere elektriske komponenter.

Hvor finder jeg reservedele til Scheppach OSM100?

Reservedele fås hos Scheppachs kundeservicecenter. Du kan bestille sæt med slibehylstre (ref. 7903400707 til korn 80, 7903400708 til korn 120, 7903400709 til korn 240) og andre dele. Brug QR-koden på omslaget af brugsanvisningen for at få adgang til servicen.

Hvad er de vigtige sikkerhedsanvisninger for OSM100?

Bær altid sikkerhedsbriller, høreværn og en støvmaske. Slib ikke metal. Brug kun maskinen på en vandret overflade. Bær ikke løstsiddende tøj, og bind langt hår op. Tag stikket ud før enhver justering eller vedligeholdelse.

BRUGSANVISNING OSM100 SCHEPPACH

Lihvhülsside komplekt (fraktsioon 240 ø) 7903400709

5. Säkerhetsanvisningar

Symbolerne i denne brugsanvisning skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning!
	Brug høreværn. Støjpåvirkning kan føre til høretab.
	Brug støvmaske. Når der arbejdes med træ og andre materialer, kan der opstå sundhedsfarligt støv. Der må ikke arbejdes med asbestholdigt materiale!
	Brug beskyttelsesbriller. Gnister, der opstår under arbejdet, eller splinter, spåner og støv, der springer ud af produktet, kan forårsage synstab.
	Oscillationsslag
	Maks. slibehøjde
	Vægt
	Produktet opfylder gældende EU-direktiver.
	Produktet opfylder gældende serbiske direktiver.

1. Indledning 234
2. Produktbeskrivelse (fig. 1-8)....234
3. Leveringsomfang 234
4. Tilsigtet brug 234
5. Sikkerhedsforskrifter 235
6. Tekniske data....237
7. Udpakning....238
8. Opbygning / Før ibrugtagning....238
9. Ibrugtagning....239
10. Elektrisk tilslutning....240
11. Rengøring 241
12. Transport....241
13. Opbevaring 241
14. Vedligeholdelse 241
15. Reparation og bestilling af reservedele....241
16. Bortskaffelse og genanvendelse 242
17. Afhjælpning af fejl 243
18. Overensstemmelseserklæring 322

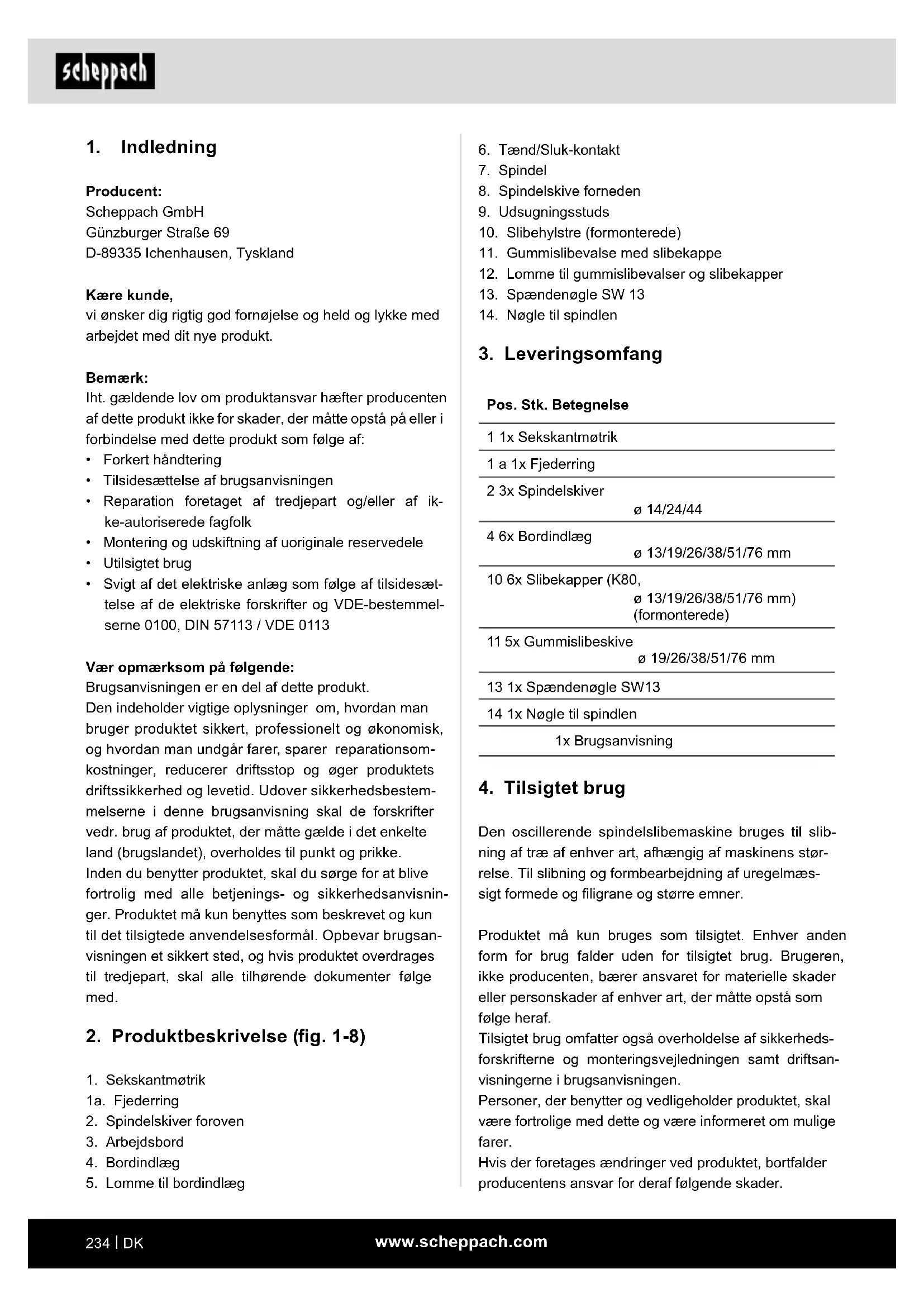

1. Indledning

Producent:

Scheppach GmbH

vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye produkt.

Bemærk:

Iht. gældende lov om produktansvar hæfter producenten af dette produkt ikke for skader, der måtte opstå på eller i forbindelse med dette produkt som følge af:

• Forkert håndtering
• Tilsidesættelse af brugsanvisningen
• Reparation foretaget af tredjepart og/eller af ikke-autoriserede fagfolk
• Montering og udskiftning af uoriginale reservedele
• Utilsigtet brug
• Svigt af det elektriske anlæg som følge af tilsidesættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE 0113

Vær opmærksom på følgende:

Brugsanvisningen er en del af dette produkt.

Den indeholder vigtige oplysninger om, hvordan man bruger produktet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsom-kostninger, reducerer driftsstop og øger produktets driftssikkerhed og levetid. Udover sikkerhedsbestem-melserne i denne brugsanvisning skal de forskrifter vedr. brug af produktet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Inden du benytter produktet, skal du sørge for at blive fortrolig med alle betjenings- og sikkerhedsanvisninger. Produktet må kun benyttes som beskrevet og kun til det tilsigtede anvendelsesformål. Opbevar brugsanvisningen et sikkert sted, og hvis produktet overdrages til tredjepart, skal alle tilhørende dokumenter følge med.

2. Produktbeskrivelse (fig. 1-8)

1. Sekskantmøtrik
   1a. Fjederring
2. Spindelskiver foroven
3. Arbejdsbord
4. Bordindlæg

5. Lomme til bordindlæg

6. Tænd/Sluk-kontakt

7. Spindel
8. Spindelskive forneden
9. Udsugningsstuds
10. Slibehylstre (formonterede)
11. Gummislibevalse med slibekappe
12. Lomme til gummislibevalser og slibekapper
13. Spændenøgle SW 13
14. Nøgle til spindlen

3. Leveringsomfang

Pos. Stk. Betegnelse

1 1x Sekskantmøtrik

1 a 1x Fjederring

2 3x Spindelskiverø 14/24/44

4 6x Bordindlægø 13/19/26/38/51/76 mm

10 6x Slibekapper (K80,ø 13/19/26/38/51/76 mm)(formonterede)

11 5x Gummislibeskiveø 19/26/38/51/76 mm

13 1x Spændenøgle SW13

14 1x Nøgle til spindlen

1x Brugsanvisning

4. Tilsigtet brug

Den oscillerende spindelslibemaskine bruges til slibning af træ af enhver art, afhængig af maskinens størrelse. Til slibning og formbearbejdning af uregelmæssigt formede og filigrane og større emner.

Produktet må kun bruges som tilsigtet. Enhver anden form for brug falder uden for tilsigtet brug. Brugeren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Tilsigtet brug omfatter også overholdelse af sikkerhedsforskrifterne og monteringsvejledningen samt driftsanvisningerne i brugsanvisningen.

Hvis der foretages ændringer ved produktet, bortfalder producentens ansvar for deraf følgende skader.

Produktet må kun bruges med originale dele og originalt tilbehør fra producenten.

Producentens forskrifter vedrørende sikkerhed, arbejdsmåde og vedligeholdelse samt målene, som er angivet i de tekniske data, skal overholdes.

Vær opmærksom på, at vores produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis produktet bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

Producenten er ikke ansvarlig for skader, der er opstået ved ikke-formålsbestemt anvendelse eller forkert betjening.

5. Sikkerhedsforskrifter

Generelle sikkerhedsforskrifter for elværktøj

⚠ ADVARSEL: Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj.

Følges de følgende instruktioner ikke nøje som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug.

Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrifterne, henviser til strømnet-drevne elværktøjer (med strømnetkabel) eller til batteridrevne elværktøjer (uden strømnetkabel).

1. Arbejdspladssikkerhed

a) Hold arbejdsområdet rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til ulykker.

b) Arbejd ikke med elværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. Elværktøj genererer gnister, der kan antænde støv eller dampe.

c) Hold børn og andre personer på afstand, når der arbejdes med elværktøjet. Hvis du bliver distraheret, risikerer du at miste kontrollen over elværktøjet.

1. Elektrisk sikkerhed

a) Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risikoen for at få stød.

b) Undgå kropskontakt med jordede overflader som rør, varmeapparater, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.

c) Hold elværktøj på afstand af regn og fugt. Indtrængning af vand i et elværktøj øger risikoen for at få stød.

d) Brug ikke tilslutningsledningen til at bære eller ophænge elværktøjet eller til at trække stikket ud af stikkontakten med. Hold tilslutningsledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede tilslutningsledninger øger risikoen for at få stød.

e) Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerledninger, som også er egnet til udendørs brug. Brug af forlængerledning, der er egnet til udendørs brug, reducerer risikoen for at få elektrisk stød.

f) Hvis brug af elværktøjet i fugtigt miljø er uundgåelig, skal du bruge en fejlstrømsafbryder. Brug af fejlstrømsrelæ mindsker risikoen for at få elektrisk stød.

1. Personers sikkerhed

a) Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et elværktøj. Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medikamenter. Et øjebliks uagtsomhed, mens elværktøjet bruges, kan føre til alvorlige kvæstelser.

b) Brug personlige værnemidler og altid beskyttelsesbriller. Brug af personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, afhængigt af hvad elværktøjet bruges til, mindsker risikoen for personskader.

c) Undgå utilsigtet ibrugtagning. Sørg for, at elværktøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/eller batteriet. Hvis du holder fingeren på kontakten, mens du bærer elværktøjet eller tilslutter det til strømforsyningen, kan dette forårsage ulykker.

d) Fjern indstillingsværktøjer eller skruenøgler, inden du tilslutter elværktøjet. Værktøj eller nøgler, som måtte befinde sig i en roterende del af elværktøjet, kan medføre personskader.

e) Undgå unormale kropsholdninger. Sørg for at stå sikkert, og hold altid ligevægten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer.

f) Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive viklet ind i bevægelige dele.
g) Hvis der kan monteres støvudsugnings- og op- samlingsudstyr, skal sådant tilsluttes og anven- des korrekt. Brug af støvudsugning kan mindske farer pga. støv.
h) Forlad dig ikke på falsk sikkerhed, og overskrid ikke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværktøjet efter længere tids brug. Skødesløse handlinger kan føre til alvorlige personskader på en brøkdel af et sekund.

1. Anvendelse og behandling af elværktøj

a) Undlad at overbelaste elværktøjet. Til arbejdet skal man benytte det hertil beregnede elværktøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne effektområde.
b) Brug aldrig et elværktøj med defekt kontakt. Et elværktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten, og/eller fjern et udtageligt batteri, før du foretager justeringer på enheden, skifter værktøjsdele eller lægger elværktøjet fra dig. Denne forholdsregel forhindrer utilsigtet start af elværktøjet.
d) Opbevar ubenyttede elværktøjer utilgængeligt for børn. Lad ikke personer bruge elværktøjet, som ikke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøjer er farlige i hænderne på uerfarne personer.
e) Elværktøjer og indsatsværktøjer skal plejes med omhu. Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at elværktøjets funktion er forringet. Få beskadigede dele repareret eller udskiftet, før elværktøjet tages i brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj.
f) Hold skæreværktøj skarpt og rent. Omhyggeligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre.
g) Brug elværktøj, tilbehør, indsatsværktøjer osv. i henhold til disse instruktioner. Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer.

h) Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.

5. Service

a) Elværktøjet må kun repareres af uddannet fagpersonale, og der må kun bruges originale reservedele. Dette sikrer, at elværktøjet også fremover er sikkert at benytte.

Advarsel! Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.

Yderligere sikkerhedsregler for spindelslibemaskiner ⚠ ADVARSEL: Brug ikke maskinen, før den er samlet og installeret i henhold til brugsanvisningen.

• Hvis du ikke er fortrolig med betjening af slibema- skinen, skal du udbede dig brugsanvisningen fra din chef, lærer eller en anden kvalificeret person.
• PAS PÅ! Denne maskine er kun beregnet til slibning af træ eller trælignende materiale. Slibning af andre materialer kan medføre brand, personskader eller skader på produktet.
  • Brug altid beskyttelsesbriller.
• Denne maskine må kun benyttes indendørs.
• VIGTIGT: Maskinen må kun monteres og benyttes på en vandret flade. Montering på flader, som ikke er vandrette, kan medføre motorskade.
• Hvis maskinen har tendens til at vælte eller bevæge sig under brugen, især ved slibning af lange eller tunge emner, skal den fastgøres solidt til en bærende overflade.
• Hold emnet fast, när det slibes.
• Bær ikke handsker, og hold ikke emnet med en klud, når du sliber emnet.
• Man må aldrig slibe emner, som er for små til at kunne fastspændes sikkert.
• Undgå upraktiske håndbevægelser, hvor man pludselig kan komme til at glide ind i slibebåndet eller slibeskiven.
• Hvis man ønsker at bearbejde større emner, skal der bruges en ekstra understøttelse i bordhøjde.

• Man må aldrig slibe et emne, som ikke er understøttet. Understøt emnet med bordet eller anslaget, med undtagelse af buede emner, på ydersiden af slibeskiven.

• Fjern altid affaldsstykker og andre stykker fra bordet, anslaget eller slibebåndet, før der tændes for maskinen.

• Man må aldrig planlægge eller montere noget på bordet, mens slibemaskinen er i brug.
• Sluk maskinen, og træk stikket ud af stikkontakten, hvis der skal monteres eller fjernes tilbehør.
• Forlad aldrig værktøjets arbejdsområde, når det er tændt, eller endnu ikke er stoppet helt.
• Læg altid emnet på slibebordet. Anbring buede værktøjer sikkert på bordet, når der slibes på slibebagskiven.

Restrisici

Maskinen er bygget efter det aktuelle tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der opstå enkelte restrisici under driften.

• Man risikerer at beskadige fingre og hænder pga. den roterende slibeskive ved forkert føring eller support af emnet.
• Fare for personskade pga. udslyngede værktøjer ved forkert fastholdelse eller føring.
• Sundhedsfare som følge af strøm, hvis der bruges elektriske tilslutningsledninger, der ikke lever op til gældende regler.
• Desuden kan der forefindes ikke-åbenlyse restrisici, selv om alle foranstaltninger er truffet.
• Restrisici kan reduceres til et minimum, hvis "Sikkerhedsforskrifterne" og "Tilsigtet Brug" samt brugsanvisningen overholdes.
• Undgå utilsigtet igangsætning af maskinen: Når stikket sættes i stikkontakten, må driftsknappen ikke være trykket ind.
• Brug det værktøj, der anbefales i denne brugsanvisning. Derved opnår du, at maskinen kører med optimal ydeevne.

6. Tekniske data

Dimensioner L x B x H 400 x 365 x 440 mm
Motor 230–240 V~ / 50 Hz
Optagelseseffekt 450 W
Omdrejningstal 2000 min	-1
Bordstørrelse 320 x 300 mm
Bordhøjde 320 mm
Oscillationsslag 16 mm
Slibehøjde maks. 98 mm
ø spindel 12,7 mm
Udsugningsstuds ø	udvendig ∅39mm / indvendig ∅35mm
Vægt 9 kg
Beskyttelsesgrad IPX0
Beskyttelsesklasse I
Driftsfunktion	S1*

Forbehold for tekniske ændringer!

*S1: Kontinuerlig drift ved konstant belastning

Støj

Støjværdierne er bestemt i overensstemmelse med EN 62841.

Lydtryksniveau L_pA	75,3 dB
Usikkerhed K_pA	3 dB
Lydeffektniveau L_WA	88,3 dB
Usikkerhed K_WA	3 dB

ADVARSEL

For høje eller hyppige støjbelastninger kan medføre høreskader eller høretab.

• Brug høreværn.
• Hold pauser med jævne mellemrum.

Svingningsværdier i alt (vektorsum for tre retninger) beregnet iht. EN 62841.

BEMÆRK: De angivne støjemissionsværdier er blevet målt iht. en standardiseret testproces og kan bruges til at sammenligne ét elværktøj med et andet.

De angivne støjemissionsværdier kan også bruges til at foretage en indledende vurdering af belastningen.

ADVARSEL: Støjemissionsværdierne kan afvige fra den angivne værdi, når elværktøjet rent faktisk bruges, afhængigt af hvordan det bruges, og af, hvilken type emne der bearbejdes.

Der skal træffes forholdsregler til beskyttelse mod støjbelastning.

Tag højde for hele arbejdsprocessen, herunder de tidspunkter hvor elværktøjet kører uden belastning eller er slukket. Egnede forholdsregler omfatter regelmæssig vedligeholdelse og pleje af elværktøjet og værktøjerne, regelmæssige pauser og god planlægning af arbejdsprocesserne.

7. Udpakning

• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballeringsmaterialet samt emballage-/ transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for transportskader. Informér straks speditøren i tilfælde af reklamation.
• Senere reklamationer anerkendes ikke.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.
• Gør dig fortrolig med maskinen ved at læse brugsanvisningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være originale dele. Reservedele fås hos faghandlen.
• Husk at bestillinger skal være forsynet med artikel-numre samt maskintype og byggeår.

⚠ PAS PÂ!

Maskine og emballeringsmateriale er ikke legetøj! Børn må ikke lege med plastposer, folie og småde- le! Fare for slugning og kvælning!

8. Opbygning / Før ibrugtagning

ADVARSEL!

Træk altid netstikket ud af stikkontakten, inden der foretages indstillinger på maskinen.

• Før maskinen tages i brug, skal alle skærme og sikkerhedsanordninger være monteret korrekt.
• Slibekapperne skal kunne køre frit.
• Ved forarbejdet træ skal man være opmærksom på fremmedlegemer som f.eks. søm eller skruer mv.
• Sørg for, at slibepapiret er monteret korrekt, og at bevægelige dele går ubesværet, inden du aktiverer Tænd/Sluk-kontakten.

8.1 Montering af spindel (7) (fig. 2)

1. Sæt spindlen (7) på motorspindlens gevind.
2. Hold motorspindlen fast ved hjælp af skruenøglen SW 13 (13).
3. Skru spindlen (7) på motorspinden i urets retning ved hjælp af nøglen til spindlen (14).

8.2 Tilslutning til udsugning (fig. 1)

For at sikre et rent og sikkert arbejdsmiljø anbefales det at bruge produktet i forbindelse med et støvudsugnings-system.

1. Tilslut støvudsugningssystemets slange til udsugningsåbningen (9), og sørg for, at den sidder godt fast.
2. Tænd for støvudsugningssystemet, før den oscillerende spindelslibemaskine tages i brug, for at opnå størst mulig effektivitet.

8.3 Valg og udskiftning af slibekapper (fig. 1-8)

⚠ PAS PÅ! Sluk produktet, og træk netstikket ud.

Ved udskiftning skal man sikre sig, at alle dele er rengjorte. Sørg for, at der altid monteres passende dele, når der skiftes slibehylstre.

8.3.1 Valg af bordindlæg

PAS PÅ! Brug altid et bordindlæg (4), der passer til den respektive slibekappe.

Vælger man et for stort bordindlæg, risikerer man at få fingrene klemt.

Desuden kan emnet på denne måde komme ned mellem bordindlægget (4) og slibehylstret (11).

Slibehylstret (11) skal passe nøjagtigt, dvs. uden slør, i den centrale udsparing i bordindlægget (4).

Følgende tabel kan bruges til at bestemme, hvilket bordindlæg (4) og øvre spindelskive (2) der skal bruges med den respektive slibekappe (10).

Tabel:

Slibehylster-diameter	Bordindlægs-størrelse	Spindelskive stor
13 mm 13 mm	14 mm
19 mm 19 mm	14 mm
26 mm 26 mm	24 mm
38 mm 38 mm	24 mm
51 mm 51 mm	44 mm
76 mm 76 mm	44 mm

8.3.2 Valg af slibehylster med rigtig kornstørrelse

- Slibehylstre i forskellige kornstørrelser fås hos specialforhandlere eller i vores servicecenter (scan QR-koden på forsiden). De mest almindelige kornstørrelser er grov (kornstørrelse 80), middel (kornstørrelse 120) og fin (kornstørrelse 240).

- Den grove kornstørrelse bruges til grovslibning, den middelgrove til at udglatning af overfladen og den fine kornstørrelse til efterbehandling.

- Foretag altid en testkørsel på et skrotemne for at bestemme den bedst egnede kornstørrelse til opgaven. Hvis emnet stadig har mærker efter slibningen, skal det genbearbejdes med et grovere slibehylster for at fjerne mærkerne, før der fortsættes med det oprindeligt valgte slibehylster. I stedet kan man bruge et nyt slibehylster til at fjerne de uønskede mærker og derefter fortsætte med en finere kornstørrelse til slutbearbejdningen.

PAS PÅ! Der må aldrig benyttes meget slidte slibehylstre. Ellers er der risiko for kraftig varmeudvikling, hvilket kan beskadige slibevalsen. Slibevalser beskadiget på grund af slidte slibehylstre er ikke omfattet af garantien.

8.3.3 Montering af slibekappe (fig. 1-8)

Bemærk: Med undtagelse af det mindste 13 mm-slibehylster passer alle slibehylstre (11) til den pågældende gummislibevalse (10). 13 mm-slibehylstret sættes direkte på spindlen (7).

Forbered en passende spindelskive, slibekappe, gummislibevalse og bordindlæg, og monter dem som følger:

1. Sæt den nederste spindelskive (8) på spindlen (7) (fig. 3).

2. Vælg det bedst egnede slibehylster (11) og den pågældende gummislibevalse (10) til den aktuelle opgave (undtagen ved brug af 13 mm-slibehylstret).

3. Bestem bordindlægget (4) som beskrevet i afsnit 9.2.1.

4. Indsæt bordindlægget (4) i arbejdsbordet (3) (fig. 4).

5. Skub slibehylstret (11) - hvis det ikke allerede er monteret - ind på gummislibevalsen (10).

6. Sæt derefter gummislibevalsen (10) på spindlen (7) (fig. 5).

7. Læg den øverste spindelskive (2) på. Vær da opmærksom på det korrekte mål.

8. Påsæt derefter fjederringen (1a) og sekskantmøtrikken (1), og spænd begge fast med spændenøglen (13). (fig. 6 + 7)

Bemærk: Hvis slibehylstret roterer på slibevalsen, når produktet tages i brug, skal spindelmøtrikken spændes hårdere.

Bemærk: Før produktet tændes, må slibehylstret ikke røre bordindlægget.

9. Ibrugtagning

⚠ PAS PÂ!

Sørg for, at produktet er monteret fuldstændigt før ibrugtagning!

ADVARSEL! Benyt støvmaske, beskyttelsesbriller og udsugningsanlæg.

ADVARSEL! Sørg for, at der ikke er løse tråde på dit tøj og dine beskyttelseshandsker. Sådanne kan blive indfanget af den roterende spindel og trække hånden eller hovedet ind i den roterende spindel, hvilket kan forårsage alvorlige personskader. Det anbefales at bruge beskyttelseshandsker, som ikke er fremstillet af tekstil.

- Når alt monterings- og indstillingsarbejde er afsluttet, tænder man produktet og kontrollerer, om spindlen bevæger sig korrekt, mens den kører i tomgang.

- Bemærk: Spindlen roterer imod urets retning.

- ADVARSEL! Denne slibemaskine må ikke benyttes til slibning af metal. Slibning af metal skaber gnister, der kan antænde træ- og støvpartikler på slibema- skinen eller i arbejdsområdet.

- Konstateres der fejl, skal man slukke produktet og afhjælpe årsagen.

- Når produktet har nået fuld hastighed, kan man påbegynde slibearbejdet.

- Før langsomt emnet på arbejdsbordet (3) imod slibevalsens løberetning.

- Der må ikke udøves kraftigt tryk mod emnet.

- Når du er færdig med at slibe, skal du slukke for enheden og tage netstikket ud af stikkontakten.

9.1 Tænding og slukning

Før man tænder produktet, skal man sikre sig, at der ikke er kontakt mellem slibevalsen og bordindlægget. Før man tænder produktet, skal man sikre sig, at emnet ikke rører slibevalsen.

1. Man tænder slibemaskinen ved at trykke på den grønne Tænd/Sluk-kontakt (I) (1).
2. Man slukker slibemaskine ved at trykke på den røde Tænd/Sluk-kontakt (O) (1).

Til kontinuerlig brug anbefales montering på en arbejdsbænk.

1. Dette gøres ved at markere borehullerne ved at placere slibemaskinen således, som den senere skal monteres, og opmærk derefter placeringen af de huller, der skal bores, på arbejdsbænken.
2. Udbor hullerne i arbejdsbænken.
3. Anbring slibemaskinen over hullerne, og indsæt passende skruer (medfølger ikke) ovenfra gennem hullerne i slibemaskinen og arbejdsbænken.
4. Herefter skruer man slibemaskinen fast nedefra med spændeskiver og passende sekskantmøtrikker (medfølger ikke).

Til mobil brug af slibemaskinen anbefales montering på en egnet grundplade. Denne kan da klemmes fast på arbejdsbænken.

Grundpladen skal have en tykkelse på mindst 19 mm og være så meget større end slibemaskinen, at der er plads til klemmerne.

1. Opmærk de huller, der skal bores, på grundpladen.
2. Fortsæt som beskrevet under "Anvendelse som stationær maskine" i de sidste 3 trin.

Bemærk: Sørg for, at skruerne har den passende længde. Spax-skruer må ikke rage ud for ikke at beskadige overfladen. Derimod skal sekskantskruer rage ud, så spændeskiver og sekskantmøtrikker kan monteres.

10. Elektrisk tilslutning

Den installerede elektromotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser. Nettilslutningen hos kunden og de anvendte forlængerledninger skal opfylde disse forskrifter.

Årsagerne hertil kan være:

• Tryksteder, när tilslutningsledninger trækkes gennem vinduer eller døråbninger
• Knæksteder, när tilslutningsledninger fastgøres eller trækkes forkert
• Skæresteder, når tilslutningsledninger køres over
• Isolationsskader, når stikket trækkes ud af stikkontakten på væggen
  • Revner pga. ældning af isoleringen

Sådanne beskadigede elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne.

Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i strømnettet, når den kontrolleres.

Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Der må kun anvendes tilslutningsledninger med samme mærkning.

Påtryk af typebetegnelsen på tilslutningskablet er et krav.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Vekselstrømsmotor

• Netspændingen skal være 230-240 V\~.
• Forlængerledninger op til en længde på 25 m skal have et tværsnit på 1,5 mm ^2 .
• Forlængerledninger over en længde på 25 m skal have et tværsnit på 2,5 mm ^2 .

Tilslutningstype Y

Hvis det bliver nødvendigt at udskifte nettilslutningsledningen, skal dette udføres af producenten eller dennes repræsentant for at undgå, at sikkerheden bringes i fare.

11. Rengøring

△ ADVARSEL! Træk lysnetstikket ud, før der foretages indstillings-, vedligeholdelses- eller reparationsarbejde!

Fra tid til anden skal man tørre spåner og støv af maskinen. For at forlænge værktøjets levetid bør man smøre de roterende dele en gang om måneden. Undlad at smøre motoren.

Undgå brug af ætsende midler til rengøring af kunststoffet. Efter hver brug skal slibemaskinen rengøres grundigt. Alle bevægelige dele skal smøres med jævne mellemrum. Påfør et tyndt lag autopastavoks på arbejdsbordet (3); dette gør det lettere at rengøre arbejdsbordet (3).

12. Transport

Sluk produktet før transport, og træk netstikket ud af stikkontakten.

Tag fat i produktet på undersiden. Produktet må ikke løftes i arbejdsbordet (3).

13. Opbevaring

Enheden og dennes tilbehør skal opbevares mørkt, tørt og frostsikkert og utilgængeligt for børn.

Den optimale opbevaringstemperatur er mellem 5 og 30°C.

Opbevar elværktøjet i den originale emballage.

Tildæk elværktøjet for at beskytte det mod støv eller fugt.

Opbevar brugsanvisningen sammen med elværktøjet.

Når slibekapper, gummivalser, bordindlæg og spindelskiver ikke er i brug, skal de opbevares i de hertil indrettede lommer (12).

14. Vedligeholdelse

Træk netstikket ud før påbegyndelse af enhver form for vedligeholdelsesarbejde!

14.1 Udskiftning af slibekappe (11)

1. Tag slibehylstret (11) af gummislibevalsen (10).

2. Skub et nyt slibehylster (11) på gummislibevalsen (10).

I produktets indre er der ingen dele, der skal vedlige- holdes.

15. Reparation og bestilling af reservedele

Kontrollér efter reparation eller vedligeholdelse, om alle sikkerhedstekniske dele er anbragt og befinder sig i korrekt stand. Opbevar dele, der er forbundet med tilskadekomst, utilgængeligt for andre personer og børn.

PAS PÅ! Iht. produktansvarsloven fraskriver vi os ansvaret for skader, der skyldes forkert reparation eller brug af ikke-originale reservedele.

Kontakt en kundeservice eller en autoriseret fagmand.

Det samme gælder også for tilbehørsdele.

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Ved forespørgsler bedes følgende data opgivet:

- Motorens strømtype

• Dataene på maskinens typeskilt

Vigtig henvisning ifm. reparation:

Ved returnering af produktet til reparation skal man være opmærksom på, at det af sikkerhedsårsager skal sendes til servicestationen tømt for olie og brændstof.

15.1 Bestilling af reservedele

Husk at angive fölgende oplysninger, när der bestilles reservedele:

- Modelbetegnelse

• Varenummer

• Data på mærkepladen

Reservedele / tilbehør Artikel-nr.:

Slibehylstersæt (kornstørrelse 80 ø) 7903400707

Slibehylstersæt (kornstørrelse 120 ø) 7903400708

Slibehylstersæt (kornstørrelse 240 ø) 7903400709

15.2 Serviceinformation

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Slibemiddel, bordindlæg, gummivalser

Oplysninger om emballage

Emballeringsmaterialerne er gen- anvendelige. Emballage skal bort- skaffes jf. gældende miljøregler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (ElektroG)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der ikke er permanent installeret i en brugt maskine, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
• Ejere og/eller brugere af elektriske og elektroniske maskiner er juridisk forpligtet til at returnere sådanne efter brug.
• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på den brugte maskine, der skal bortskaffes!
• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.

• Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

• Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer).

• Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.

- Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.

- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

17. Afhjælpning af fejl

Følgende tabel viser fejlsymptomer og beskriver, hvordan disse kan afhjælpes, hvis maskinen ikke fungerer korrekt. Hvis man ikke kan lokalisere og afhjælpe problemet, skal man kontakte sit serviceværksted.

Fejl Mulig årsag Afhjælpning
Motor starter ikke.	Beskadiget Tænd/Sluk-kontakt.	Inden slibemaskinen benyttes, skal alle beskadigede dele udskiftes.
	Beskadiget Tænd/Sluk-kontakt-ledning.
	Beskadiget Tænd/Sluk-kontakt-relæ.
	Sprunget sikring.
	Udbrændt motor.	Kontakt dit lokale servicecenter eller en autoriseret servicestation. Ethvert forsøg på reparation kan være farligt, hvis det ikke udføres af en kvalificeret fagmand.
Maskinen bliver langsommere under arbejdet.	Emnet udsættes for et for kraftigt tryk. Reducer trykket mod emnet.
Slibebånd hopper af drivskinnerne.	Det løber ikke i sporet. Juster sporet.
Der går ild i træet under slibningen.	Slibeskive eller -bånd er belagt med smøremiddel.	Udskift bändet eller skiven.
	Emnet er blevet udsat for et for kraftigt tryk.	Reducer trykket på emnet.
Kraftig vibration.	Værktøj løst monteret. Spænd værktøj fast.
	Værktøj defekt. Udskift værktøj.
	Spindel banker. Reparation på servicestation.

- Ikke bruk hansker og hold arbeidsstykket med en fille när du sliper arbeidsstykket.

Merknad: Før du slår på produktet skal slipehylsen ikke berøre bordinnlegget.

9. Ta i drift

⚠ OBS!

Før idriftsetting må produktet monteres komplett!

Før du slår på, forsikre deg om at det ikke er kontakt mellom slipevalsen og bordinnlegget. Før du slår på må du forsikre deg om at arbeidsstykket ikke berører slipevalsen.

Strømledninger skal være i samsvar med relevante VDE- og DIN-bestemmelser. Bruk kun tilkoblingsledninger med lik merking.

Et påtrykk av typebetegnelsen på tilkoblingskabelen er en forskrift.

Reservedeler og tilbehør får du i vårt servicesenter. Her-til må du skanne QR-koden på tittelsiden.

• Modellbetegnelse
• Artikelnummer
  • Data til typeskiltet

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.

Garanti NO
