Produkttype	Oscillerende sliper
Merke	Scheppach
Modell	OSM100
Mål (L x B x H)	400 x 365 x 440 mm
Vekt	9 kg
Spenning	230-240 V~ / 50 Hz
Opptatt effekt	450 W
Tomgangsturtall	2000 min⁻¹
Bordstørrelse	320 x 300 mm
Bordhøyde	320 mm
Oscillasjonsslag	16 mm
Maks. slipehøyde	98 mm
Spindeldiameter	12,7 mm
Støvsugertilkoblingsdiameter	utv. 39 mm / innv. 35 mm
Beskyttelsesgrad	IPX0
Sikkerhetsklasse	I
Driftsmodus	S1 (kontinuerlig)
Lydtrykksnivå	75,3 dB (A)
Lydeffektnivå	88,3 dB (A)
Materialer som kan slipes	Tre og lignende materialer
Antall medfølgende slipehylser	6 (K80, diameter 13, 19, 26, 38, 51, 76 mm)
Antall medfølgende slipesylindere	5 (diameter 19, 26, 38, 51, 76 mm)
Antall medfølgende bordinnsatser	6 (diameter 13, 19, 26, 38, 51, 76 mm)
Medfølgende spindelskiver	3 (diameter 14, 24, 44 mm)
Bruk	Sliping og forming av uregelmessige og tynne deler

Ofte stilte spørsmål - OSM100 SCHEPPACH

Hvilke materialer kan jeg slipe med Scheppach OSM100?

Denne oscillerende slipemaskinen er designet for sliping av tre og lignende materialer. Sliping av metall er forbudt fordi det kan forårsake gnister og brann.

Hvordan bytter jeg en slipehylse?

Koble først maskinen fra strømmen. Fjern sekskantmutteren (1) og fjærringen (1a), deretter den øvre spindelskiven (2). Ta av gummislipesylinderen (10) med den brukte slipehylsen (11). Sett en ny slipehylse på sylinderen og sett alt sammen igjen i omvendt rekkefølge. Pass på å bruke bordinnsatsen (4) med riktig diameter.

Hvilke tilbehør følger med slipemaskinen OSM100?

Leveransen inneholder: 6 slipehylser (K80, ø 13/19/26/38/51/76 mm), 5 gummislipesylindere (ø 19/26/38/51/76 mm), 6 bordinnsatser (ø 13/19/26/38/51/76 mm), 3 spindelskiver (ø 14/24/44 mm), en skrunøkkel (åpning 13), en nøkkel til spindelen, en sekskantmutter med fjærring og bruksanvisning.

Hvordan kobler jeg en støvsuger til slipemaskinen?

Koble støvsugerslangen til støvsugertilkoblingen (9) bak på maskinen. Utvendig diameter er 39 mm og innvendig 35 mm. Slå på støvsugeren før du bruker slipemaskinen for maksimal effektivitet.

Hva er effekten til den oscillerende slipemaskinen OSM100?

Maskinen er utstyrt med en 450 W motor ved 230-240 V~ / 50 Hz, med tomgangsturtall på 2000 min⁻¹. Den er egnet for kontinuerlig drift (modus S1).

Kan jeg bruke maskinen kontinuerlig?

Ja, driftsmodusen er S1 (kontinuerlig drift med konstant belastning). Du kan derfor bruke den uten avbrudd, men pass på å følge anbefalte pauser for din sikkerhet.

Hvordan rengjør jeg slipemaskinen OSM100?

Koble alltid støpselet fra strømmen før rengjøring. Tørk av maskinen med en klut for å fjerne spon og støv. Olie de roterende delene en gang i måneden (unntatt motoren). For arbeidsbordet gjør et tynt lag bilvoks rengjøringen enklere. Ikke bruk etsende produkter på plast.

Hva gjør jeg hvis maskinen ikke starter?

Sjekk først strømforsyningen og sikringen. Hvis motoren ikke starter, kan det skyldes en skadet bryter, en kuttet kabel eller en brent motor. I så fall, kontakt et autorisert servicesenter. Ikke prøv å reparere elektriske komponenter selv.

Hvor finner jeg reservedeler til Scheppach OSM100?

Reservedeler er tilgjengelige hos Scheppach serviceavdeling. Du kan bestille sett med slipehylser (ref. 7903400707 for korn 80, 7903400708 for korn 120, 7903400709 for korn 240) og andre deler. Bruk QR-koden på forsiden av bruksanvisningen for å få tilgang til service.

Hva er de viktige sikkerhetsinstruksjonene for OSM100?

Bruk alltid vernebriller, hørselsvern og støvmaske. Ikke slip metall. Bruk maskinen kun på en horisontal overflate. Ikke bruk løse klær og bind opp langt hår. Koble fra strømmen før justering eller vedlikehold.

BRUKSANVISNING OSM100 SCHEPPACH

Indholdsfortegnelse:

Side:

Personer, der benytter og vedligeholder produktet, skal være fortrolige med dette og være informeret om mulige farer.

9.2 Anvendelse som stationær maskine

9.3 Anvendelse som mobil maskine

Generelle vedligeholdelsesforanstaltninger

Tilslutning og reparation

* medfølger ikke nødvendigvis!

16. Bortskaffelse og genanvendelse

- Du kan indhente yderligere tilbagetagningsbetingelser hos producenter og distributører hos dis- ses respektive kundeservice.

Bruken av symboler i denne håndboken er ment å gjøre deg oppmerksom på potensielle risikoer. Sikkerhetssymbolene og forklaringene som følger med dem må bli forstått. Advarslene i seg selv eliminerer ingen risikoer og kan ikke erstatte riktige ulykkesforebyggende tiltak.

	Før igangsetting må bruksanvisningen og sikkerhetsinstruksjonene leses og følges!
	Bruk hørselsvern. Innvirkningen av støy kan føre til hørselstap.
	Bruk støvvernemaske. Ved bearbeiding av tre og andre materialer, kan det oppstå helseskadelig støv. Materiale som inneholder asbest skal ikke bearbeides!
	Bruk vernebrille. Gnister som oppstår under arbeidet eller splinter, spon og støv som kommer ut av apparatet, kan forårsake redusert sikt.
	Oscillasjonsslag
	Maks. slipehøyde
	Vekt
	Produktet tilsvarer de aktuelle europeiske direktivene.
	Produktet er i samsvar med gjeldende serbiske retningslinjer.

Innholdsfortegnelse:

Side:

1. Innledning 246
2. Produktbeskrivelse (fig. 1-8)....246
3. Leveringsomfang 246
4. Tiltenkt bruk 246
5. Sikkerhetsinstruksjoner 247
6. Tekniske data....249
7. Utpakking 250
8. Oppbygging / Før idriftsetting 250
9. Ta i drift 251
10. Elektrisk tilkobling....252
11. Rengjøring 252
12. Transport....253
13. Lagring....253
14. Vedlikehold 253
15. Reparasjon og reservedelsbestilling 253
16. Kassering og gjenvinning 253
17. Feilhjelp....255
18. Samsvarserklæring....322

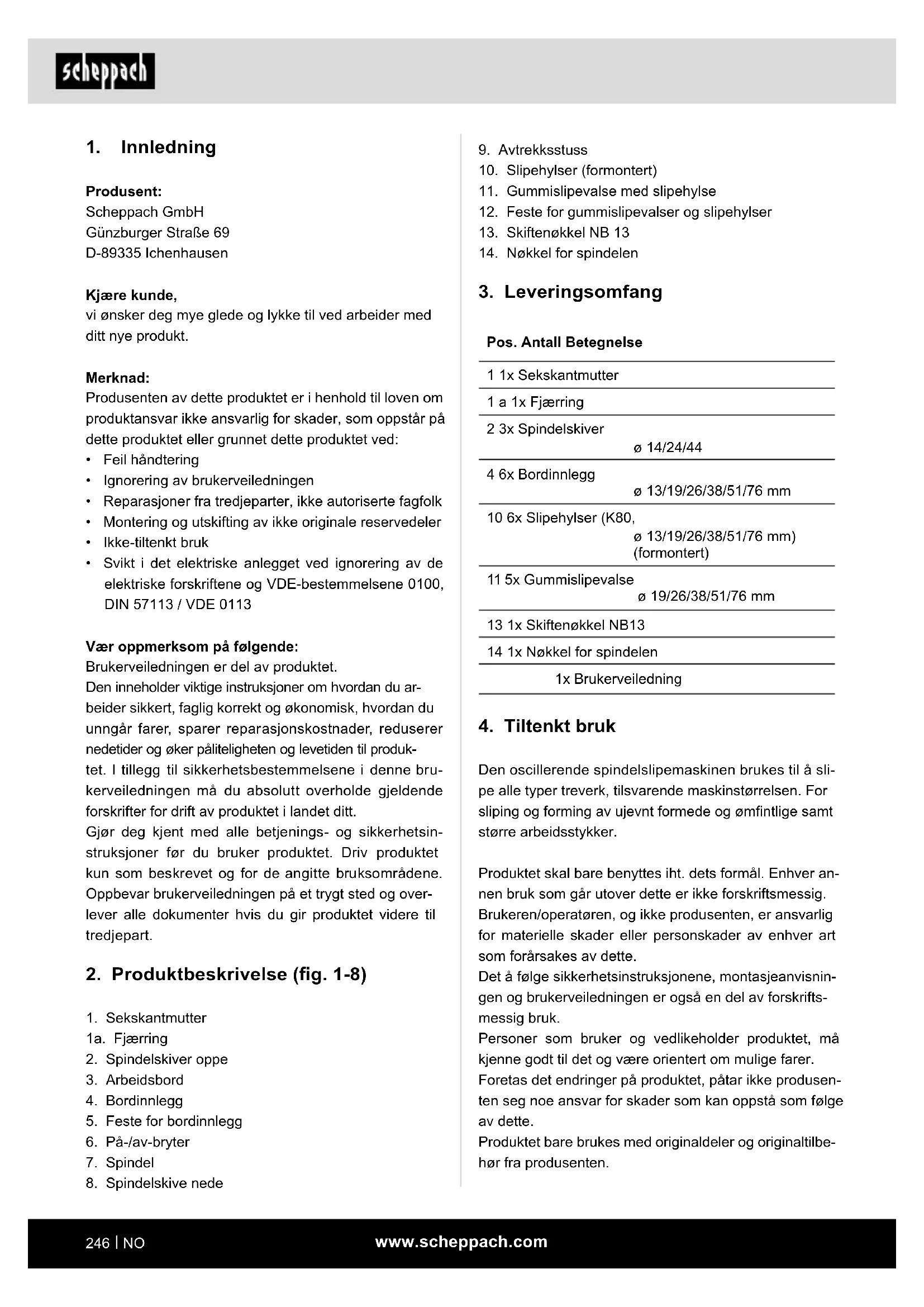

1. Innledning

Produsent:

Scheppach GmbH

vi ønsker deg mye glede og lykke til ved arbeider med ditt nye produkt.

Merknad:

Produsenten av dette produktet er i henhold til loven om produktansvar ikke ansvarlig for skader, som oppstår på dette produktet eller grunnet dette produktet ved:

• Feil håndtering
• Ignorering av brukerveiledningen
• Reparasjoner fra tredjeparter, ikke autoriserte fagfolk
  • Montering og utskifting av ikke originale reservedeler
• Ikke-tiltenkt bruk
• Svikt i det elektriske anlegget ved ignorering av de elektriske forskriftene og VDE-bestemmelsene 0100, DIN 57113 / VDE 0113

Vær oppmerksom på følgende:

Den inneholder viktige instruksjoner om hvordan du arbeider sikkert, faglig korrekt og økonomisk, hvordan du unngår farer, sparer reparasjonskostnader, reduserer nedetider og øker påliteligheten og levetiden til produktet. I tillegg til sikkerhetsbestemmelsene i denne brukerveiledningen må du absolutt overholde gjeldende forskrifter for drift av produktet i landet ditt.

Gjør deg kjent med alle betjenings- og sikkerhetsinstruksjoner før du bruker produktet. Driv produktet kun som beskrevet og for de angitte bruksområdene. Oppbevar brukerveiledningen på et trygt sted og overlever alle dokumenter hvis du gir produktet videre til tredjepart.

2. Produktbeskrivelse (fig. 1-8)

1. Sekskantmutter
   1a. Fjærring
2. Spindelskiver oppe
3. Arbeidsbord
4. Bordinnlegg
5. Feste for bordinnlegg
6. På-/av-bryter
7. Spindel
8. Spindelskive nede

9. Avtrekksstuss

1. Slipehylser (formontert)
2. Gummislipevalse med slipehylse
3. Feste for gummislipevalser og slipehylser
4. Skiftenøkkel NB 13
5. Nøkkel for spindelen

3. Leveringsomfang

Pos. Antall Betegnelse

1 1x Sekskantmutter

1 a 1x Fjærring

2 3x Spindelskiverø 14/24/44

4 6x Bordinnleggø 13/19/26/38/51/76 mm

10 6x Slipehylser (K80,ø 13/19/26/38/51/76 mm)(formontert)

11 5x Gummislipevalseø 19/26/38/51/76 mm

13 1x Skiftenøkkel NB13

14 1x Nøkkel for spindelen

1x Brukerveiledning

4. Tiltenkt bruk

Den oscillerende spindelslipemaskinen brukes til å slipe alle typer treverk, tilsvarende maskinstørrelsen. For sliping og forming av ujevnt formede og ømfintlige samt større arbeidsstykker.

Produktet skal bare benyttes iht. dets formål. Enhver annen bruk som går utover dette er ikke forskriftsmessig.

Brukeren/operatøren, og ikke produsenten, er ansvarlig for materielle skader eller personskader av enhver art som forårsakes av dette.

Det å følge sikkerhetsinstruksjonene, montasjeanvisningen og brukerveiledningen er også en del av forskriftsmessig bruk.

Personer som bruker og vedlikeholder produktet, må kjenne godt til det og være orientert om mulige farer.

Foretas det endringer på produktet, påtar ikke produsenten seg noe ansvar for skader som kan oppstå som følge av dette.

Produktet bare brukes med originaldeler og originaltilbehør fra produsenten.

Sikkerhets-, arbeids- og vedlikeholdsforskriftene til produsenten og målene som er spesifisert i de tekniske dataene, må overholdes.

Vennligst merk at våre produkter forskriftsmessig sett ikke ble konstruert for bruk innen handel, håndverk og industri. Vi påtar oss intet garantiansvar dersom produktet benyttes innen handel, håndverk eller industri, eller ved likestilte aktiviteter.

Produsenten er ikke ansvarlig for skader, som forårsakes grunnet feil bruk eller feil betjening.

5. Sikkerhetsinstruksjoner

Generelle sikkerhetsinstruksjoner for el-verktøy

△ ADVARSEL: Les alle sikkerhetsinstruksjoner, anvisninger, illustrasjoner og tekniske data, som er vedlagt el-verktøyet.

Unnlatelse av å overholde de påfølgende anvisningene kan føre til elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar alle sikkerhetsinstruksjoner og anvisninger for framtiden.

Begrepet "El-verktøy" som brukes i sikkerhetsinstruksjonene gjelder for strømdrevne el-verktøy (med strømledning) eller batteridrevne el-verktøy (uten strømledning).

1. Sikkerhet på arbeidsplassen

a) Hold arbeidsområdet rent og godt belyst. Uorden eller ubelyste arbeidsområder kan føre til ulykker.

b) Ikke arbeid med el-verktøyet i eksplosjonsfarlig omgivelse, der det befinner seg brennbare væsker, gass eller støv. El-verktøy lager gnister, som kan antenne støvet eller dampen.

c) Hold barn og andre personer unna når du bruker el-verktøyet. Hvis du blir distrahert, kan du miste kontrollen over el-verktøyet.

1. Elektrisk sikkerhet

a) Tilkoblingspluggen til el-verktøyet må passe inn i stikkontakten. Støpselet må på ingen måter endres. Ikke bruk adapterplugger sammen med jordet el-verktøy. Uendrede støpsler og passende stikkontakter reduserer risikoen for elektrisk støt.

b) Unngå kroppskontakt med jordete overflater til f.eks. rør, radiatorer, ovner og kjøleskap. Det består en økt risiko for elektrisk støt, når din kropp er jordet.

c) Hold el-verktøy unna regn og fuktighet. Hvis det kommer inn vann i et el-verktøy øker dette faren for elektrisk støt.

d) Ikke misbruk tilkoblingsledningen til å bære el-verktøyet, til å henge opp eller å trekke ut støpselet fra stikkontakten. Hold tilkoblingsledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenviklede tilkoblingsledninger øker risikoen for elektrisk støt.

e) Når du arbeider med et el-verktøy utendørs, må du kun bruke skjøteledninger, som også er egnet for utendørs bruk. Bruken av en skjøteledning som er egnet for utendørs bruk reduserer risikoen for elektrisk støt.

f) Hvis det ikke er mulig å unngå drift av el-verk- tøyet i fuktig omgivelse, må du bruke en feil- strømbryter. Bruk av en feilstrømbryter reduserer faren for elektrisk støt.

1. Sikkerhet til personer

a) Vær oppmerksom, pass på hva du holder på med, og gå fornuftig frem ved arbeid med et el-verktøy. Ikke bruk el-verktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Ett øyeblikks uaktsomhet ved bruk av el-verktøyet kan føre til alvorlige personskader.

b) Bruk personlig verneutstyr og alltid vernebriller. Bruk av personlig verneutstyr, som støvmaske, skli-sikre vernesko, sikkerhetshjelm eller hørselsvern, alt etter type og bruk av el-verktøyet, reduserer faren for personskader.

c) Unngå utilsiktet idriftsettelse. Forsikre deg om at el-verktøyet er slått av, før du kobler det til på strømforsyningen og/eller batteriet, samt løfter eller bærer det. Hvis du har fingeren på bryteren mens du bærer el-verktøyet eller kobler el-verktøyet til strømforsyningen mens det er slått på, kan dette føre til ulykker.

d) Fjern innstillingsverktøy eller skrunøkler, før du slår på elektroverktøyet. Et verktøy eller en nøkkel, som befinner seg i en dreiende del av el-verktøyet, kan føre til personskader.

e) Unngå unormal kroppsholdning. Sørg for sik- kert fotfeste og hold alltid likevekten. Slik kan du i uventede situasjoner bedre kontrollere el-verk- tøyet.

f) Bruk egnede klær. Du skal ikke benytte vide klær eller smykker. Sørg for at hår og klær holdes unna bevegelige deler. Løstsittende klær, smykker eller langt hår kan hektes fast i bevegelige deler.

g) Hvis det er mulig å montere støvavtrekks- og -oppsamlingsinnretninger, må de tilkobles og brukes på riktig måte. Bruk av et støvavtrekk kan redusere støvrelaterte farer.

h) Men du må ikke føle deg for sikker, og ikke heve deg selv over sikkerhetsreglene for el-verktøy, selv om du etter hyppig bruk er kjent med el-verktøyet. Uaktsom handling kan i løpet av et brøkdels sekund føre til alvorlige personskader.

4. Bruk og håndtering av el-verktøyet

a) Du skal ikke overbelaste el-verktøyet. Bruk et el-verktøy som er egnet for arbeidet som skal utføres. Med passende el-verktøy arbeider du bedre og sikrere i det angitte effektområdet.

b) Ikke bruk el-verktøy, som har defekt bryter. El-verktøy, som ikke lenger kan slås på eller av, er farlig og må repareres.

c) Trekk støpselet ut av stikkontakten og/eller fjern det avtakbare batteriet, før du foretar innstillinger på apparatet, skifter deler til bruksverktøyet som brukes eller legger bort el-verktøyet. Denne forholdsregelen hindrer utilsiktet start av el-verktøy-et.

d) El-verktøy som ikke er i bruk, må oppbevares utenfor rekkevidden til barn. Ikke la personer bruke el-verktøyet, som ikke er kjent med det eller ikke har lest disse anvisningene. El-verktøy er farlige, når de brukes av uerfarne personer.

e) El-verktøy og bruksverktøy som brukes krever nøye pleie. Kontroller om bevegelige deler fungerer feilfritt og ikke klemmer, om deler er brukket eller ødelagt, slik at funksjonen til el-verktøyet er redusert. Sørg for at skadde deler repareres før el-verktøyet brukes. Mange ulykker skyldes dårlig vedlikeholdt el-verktøy.

f) Skjæreverktøy skal holdes skarpe og rene. Korrekt pleide skjæreverktøy med skarpe skjarekanter er mindre utsatt for fastsetting og lettere å føre.

g) El-verktøy, tilbehør, bruksverktøy osv. skal brukes tilsvarende disse anvisningene. Derved må du ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av el-verktøy til andre formål enn det som regnes som tiltenkt bruk kan føre til farlige situasjoner.

h) Sørg for at håndtak og håndtaksflater holdes tørre, rene og fri for olje og fett. Glatte håndtak og håndtaksflater tillater ikke sikker betjening og styring av el-verktøyet i uforutsigbare situasjoner.

5. Service

a) El-verktøyet skal kun repareres av kvalifisert fagpersonell og kun med original-reservedeler. Dermed sikres det at sikkerheten til el-verktøyet opprettholdes.

Advarsel! Under driften danner dette elektroverktøyet et elektromagnetisk felt. Dette feltet kan under visse omstendigheter skade aktive eller passive medisinske implantater. For å redusere faren for alvorlige eller dødelige farer anbefaler vi at personer med medisinske implantater forhører seg med legen sin eller produsenten av implantatet før elektroverktøyet betjenes.

Ekstra sikkerhetsregler for spindelslipemaskinene ⚠ ADVARSEL: Ikke bruk maskinen før den er ferdig montert og installert i henhold til veiledningene.

- Hvis du ikke er kjent med betjeningen av slipemaskinen, spør din veileder, instruktør eller annen kvalifisert person om veiledninger.

- OBS: Maskinen er kun utviklet for sliping av tre eller trelignende materiale. Sliping av andre materialer kan føre til brann, personskader eller skader på produktet.

- Bruk alltid vernebriller.

- Denne maskinen skal kun brukes for innendørs arbeid.

- VIKTIG: Maskinen skal kun monteres og brukes på en horisontal overflate. Hvis maskinen monteres på en overflate som ikke er horisontal, kan det føre til skade av motoren.

- Hvis det er en tendens til at maskinen velter eller beveger seg under drift, spesielt ved sliping av lange eller tunge arbeidsstykker, må maskinen festes sikkert til en bærende overflate.

- Hold arbeidsstykket fast mens du sliper.

- Du må aldri slipe arbeidsstykker som er for små for sikker betjening.

- Unngå klønete håndbevegelser som kan føre til at du plutselig glir inn i slipebåndet eller slipeskiven.

- Ved bearbeiding av store arbeidsstykker bør du bruke en ekstra støtte i bordhøyde.

• Du må aldri slipe et arbeidsstykke som ikke er støttet opp. Støtt arbeidsstykket med bordet eller anslaget, med unntak fra bøyde arbeidsstykker på utsiden av slipeskiven.
• Fjern alltid avfall og andre deler fra bordet, anslaget eller slipebåndet før du slår på maskinen.
• Ikke planlegg eller monter noe på bordet når slipemaskinen er i drift.
• Slå av maskinen og trekk ut pluggen fra stikkontakten, när du installerer eller fjerner tilbehør.
• Forlat aldri arbeidsområdet til verktøyet när verk- tøyet er slått på eller när verktøyet ennå ikke har stoppet helt.
• Legg arbeidsstykket alltid på slipebordet. Når du sliper bøyde verktøy, plasser dem trygt på slipeplaten på bordet.

Resterende risikoer

Maskinen er konstruert og bygget i henhold til nyeste tekniske standarder og anerkjente sikkerhetstekniske regler. Likevel kan det oppstå enkelte restfarer ved arbeidet.

• Fare for personskader for fingrene og hendene på grunn av den roterende slipeskiven hvis den føres feil eller legges feil på.
• Fare for personskader på grunn av verktøy som slenges vekk hvis det holdes eller føres feil.
• Helsefare som følge av strøm dersom det ikke benyttes forskriftsmessige ledninger til strømtilkobling.
• Dessuten kan det, på tross av alle forholdsregler som treffes, finnes muligheter for ikke-åpenbare restfarer.
• Restfarer kan minimeres dersom "Sikkerhetsinstruksjoner" og "Tiltenkt bruk" samt bruksanvisningen som helhet følges.
• Unngå tilfeldig igangsetting av maskinen: när pluggen settes inn i stikkontakten må strømknappen ikke trykkes.
• Bruk verktøyet som anbefales i brukerveiledningen. På denne måten oppnår du at maskinen gir optimal ytelse.

6. Tekniske data

Dimensjoner L x B x H 400 x 365 x 440 mm

Motor 230–240 V~ / 50 Hz
Effektforbruk 450 W
Turtall 2000 min	-1
Bordstørrelse 320 x 300 mm
Bordhøyde 320 mm
Oscillasjonsslag 16 mm
Slipehøyde maks. 98 mm
ø Spindel 12,7 mm
Avtrekksstuss ø	utvendig ∅39mm / innvendig ∅35mm
Vekt 9 kg
Beskyttelsesart IPX0
Beskyttelsesklasse I
Driftsmodus S1*

Med forbehold om tekniske endringer!

*S1: Kontinuerlig drift med konstant belastning

Støy

Støyverdiene ble utledet i samsvar med EN 62841.

Støynivå L_pA	75,3 dB
Usikkerhet K_pA	3 dB
Lydeffektnivå L_WA	88,3 dB
Usikkerhet K_WA	3 dB

⚠ ADVARSEL

For høye og for hyppige støybelastninger kan føre til hørselsskader eller hørselstap.

• Bruk hørselsvern.
• Ta pauser.

Totale vibrasjonsverdier (vektorsum av tre retninger) beregnet tilsvarende EN 62841.

MERKNAD: De angitte støyemisjonsverdiene er blitt målt iht. en standardisert testmetode og kan brukes for sammenligning av et el-verktøy med et annet.

De angitte støyemisjonsverdiene kan også benyttes til en foreløpig vurdering av belastningen.

ADVARSEL: Støyemisjonen kan ved den faktiske bru- ken av el-verktøyet skille seg fra de angitte verdiene, avhengig av type og måte, som el-verktøyet brukes, spesielt, hvilken type arbeidsstykke som bearbeides.

Ta forholdsregler for å beskytte deg mot støybelastninger.

Ta hensyn til hele arbeidsprosessen, inkludert tider når el-verktøyet arbeider uten belastning eller når det er slått av. Egnede tiltak innebærer blant annet regelmessig vedlikehold og pleie av el-verktøyet og bruksverktøyene, regelmessige pauser og god planlegging av arbeidsprosesser.

7. Utpakking

• Åpne emballasjen og ta apparatet forsiktig ut av esken.
• Fjern emballasjematerialet samt emballasje- og transportsikringene (hvis der er noen).
• Sjekk at leveringsomfanget er fullstendig.
• Sjekk apparatet og tilbehørsdeler for transportskader. Ved anmerkninger skal distributøren informeres umiddelbart.
• Senere reklamasjoner vil ikke bli godtatt.
• Hvis det er mulig, bør du bevare emballasjen til garantiperioden er over.
• Gjør deg kjent med brukerveiledningen før du tar apparatet i bruk.
• Når det gjelder tilbehør, slitasje- og reservedeler, skal du kun bruke originaldeler. Reservedeler får du hos din fagforhandler.
• Oppgi ved bestillinger våre artikkelnumre, samt type og byggeår for apparatet.

▲ OBS!

Apparatet og emballasjemateriale er ikke et leketøy! Barn skal ikke leke med plastposer, folier og smådeler! Det er fare for svelging og kvelning!

8. Oppbygging / Før idriftsetting

⚠ ADVARSEL!

Trekk alltid ut strømpluggen før du foretar innstillinger på apparatet.

• Før idriftsettelse må alle deksler og sikkerhetsinnretninger være forskriftsmessig montert.
• Slipehylsene må kunne gå fritt.
• På trevirke som allerede har blitt behandlet, må du være oppmerksom på fremmedlegemer, som f.eks. spiker eller skruer osv.
• Før du trykker på/-av-bryteren, må du forsikre deg om at slipepapiret er riktig montert, og at bevegelige deler går lett.

8.1 Montere spindel (7) (fig. 2)

1. Plasser spindelen (7) på gjengen til motorspindelen.
2. Hold motorspindelen på plass, bruk skiftenøkke- len NB 13 (13).
3. Skru spindelen (7) med urviseren på motorspindelen, bruk nøkkelen for spindelen (14).

8.2 Tilkobling på et avtrekk (fig. 1)

For å sikre et rent og trygt arbeidsmiljø, anbefales det å bruke produktet sammen med et støvavtrekksanlegg.

1. Koble til slangen til støvavtrekksanlegget på avtrekksstussen (9) og sjekk at den sitter fast.
2. Slå på støvavtrekksanlegget, før du tar spindelslipemaskinen i drift, for å oppnå størst mulig effektivitet.

8.3 Velge og bytte slipehylser

(Fig. 1-8)

⚠ Obs! Slå av produktet og trekk ut strømpluggen.

Ved bytte må du påse at alle delene er rengjort.

Ved bytte av slipehylsene må du passe på at passende deler monteres.

8.3.1 Velge bordinnlegg

OBS! Bruk alltid passende bordinnlegg (4) for den enkelte slipehylsen.

Hvis du velger for stort bordinnlegg, er det fare for å klemme fingrene.

I tillegg kan arbeidsstykket på denne måten komme mellom bordinnlegget (4) og slipehylsen (11).

Slipehylsen (11) skal passe nøyaktig, dvs. uten klaring, inn i utsparingen på midten av bordinnlegget (4).

Ved hjelp av følgende tabell kan du bestemme hvilket bordinnlegg (4) og øvre spindelskive (2) som skal brukes med den respektive slipehylsen (10).

Tabell:

Slipehylse diameter	Bordinnlegg størrelse	Spindelskive størrelse
13 mm 13 mm	14 mm
19 mm 19 mm	14 mm
26 mm 26 mm	24 mm
38 mm 38 mm	24 mm
51 mm 51 mm	44 mm
76 mm 76 mm	44 mm

8.3.2 Velg slipehylse med riktig kornstørrelse

• Slipehylser i forskjellige kornstørrelser er tilgjengelige hos fagforhandlere eller i vårt servicesenter (skann QR-koden på forsiden). De vanligste kornstørrelsene er grov (80 kornstørrelse), medium (120 kornstørrelse) og fin (240 kornstørrelse).
• Den grove kornstørrelsen brukes til grovsliping, medium kornstørrelse til utjevning av overflaten og fin kornstørrelse til etterbehandling.
• Utfør alltid en prøvekjøring på et reststykke for å finne ut hvilken kornstørrelse som passer best for oppgaven. Hvis arbeidsstykket fortsatt har spor etter sliping, slip det igjen med en grovere slipehylse for å fjerne sporene før du fortsetter med slipehylsen du opprinnelig valgte. Alternativt kan du bruke en ny slipehylse for å fjerne de uønskede sporene og deretter bytte til en finere kornstørrelse for etterbehandling.

OBS! Ikke bruk for nedslitte slipehylser. Ellers er det fare for overoppheting som kan skade slipevalsen. Slipevalser som er skadet på grunn av slitte slipehylser dekkes ikke av garantien.

8.3.3 Montere slipehylsen (fig. 1-8)

Merknad: Med unntak av den minste 13 mm slipehylsen passer alle slipehylser (11) på den tilsvarende gummislipevalsen (10). Slipehylsen 13 mm settes direkte på spindelen (7).

Klargjør passende spindelskive, slipehylse, gummislipe- valse og bordinnlegg og monter dem på følgende måte:

1. Sett den nedre spindelskiven (8) på spindelen (7) (fig. 3).
2. Velg slipehylse (11) som er best egnet for oppgaven og tilsvarende gummislipevalse (10) (unntatt ved bruk av 13 mm slipehylse).
3. Bordinnlegget (4) bestemmes som beskrevet under 9.2.1.
4. Legg bordinnlegget (4) inn i arbeidsbordet (3) (fig. 4).

5. Skyv slipehylsen (11), hvis tilstede, på gummislipevalsen (10).

6. Sett deretter gummislipevalsen (10) på spindelen (7) (fig. 5).

7. Legg på den øvre spindelskiven (2). Vær oppmerksom på riktig dimension.
8. Sett nå på fjærringen (1a) og sekskantmutteren (1) og trekk dem til med skiftenøkkelen (13). (fig. 6 + 7)

Merknad: Hvis slipehylsen spinner på slipevalsen ved idriftsettelse av produktet, må du stramme spindelmutteren.

ADVARSEL! Bruk støvmaske, vernebrille og av-trekksanlegg.

ADVARSEL! Forsikre deg om at klærne og vernehanskene ikke har løse tråder. Disse kan sette seg fast i den roterende spindelen og trekke hånden eller hodet inn i den roterende spindelen, og forår-sake alvorlige personskader. Det anbefales å bruke vernehansker som ikke er laget av tekstiler.

• Etter å ha fullført alle monterings- og innstillingsarbeider, slå på produktet og kontroller på tomgang om spindelen beveger seg feilfritt.
• Merknad: Spindelen roterer mot urviseren.
• ADVARSEL! Denne slipemaskinen skal ikke brukes til å slipe metall. Sliping av metall fører til gnistdannelse som kan antenne tre- og støvpartikler på slipemaskinen eller i arbeidsområdet.
• I tilfelle feil, slå av produktet umiddelbart og utbedre årsaken.
• Når produktet har nädd fullt turtall, begynn å slipe.
• Før arbeidsstykket på arbeidsbordet (3) langsomt mot løperetningen inntil slipevalsen.
• Du må ikke utøve overdreven kraft på arbeidsstykket.
• Når du er ferdig med å slipe, slå av verktøyet og trekk strømpluggen ut av stikkontakten.

9.1 Slå på og av

1. Trykk den grønne på/-av-bryteren (I) (1) for å slå på
2. Trykk den røde på-/av-bryteren (O) (1) for å slå av.

9.2 Bruk som stasjonær maskin

For kontinuerlig bruk anbefales montering på en arbeidsbenk.

1. For å gjøre dette, marker borehullene ved å plassere slipemaskinen der den senere skal installeres og tegn deretter posisjonen til hullene som skal bores på arbeidsbenken.
2. Bor hullene gjennom arbeidsbenken.
3. Plasser slipemaskinen over hullene og sett inn egnede skruer (ikke inkludert i leveringsomfanget) ovenfra gjennom hullene til slipemaskinen og arbeidsbenken.
4. Skru nå slipemaskinen fast nedenfra med underlagsskiver og passende sekskantmuttere (ikke inkludert i leveringsomfanget).

9.3 Bruk som mobil maskin

For mobil bruk av slipemaskinen anbefales det å montere den på en egnet bunnplate. Denne kan du så klemme fast på den aktuelle arbeidsbenken.

Bunnplaten bør ha en minimumstykkelse på 19 mm og være tilstrekkelig større enn slipemaskinen, slik at det er plass for klemmene.

1. Marker hullene som skal bores på bunnplaten.
2. Fortsett som beskrevet i de siste 3 trinnene i «Bruk som stasjonær maskin».

Merknad: Vær oppmerksom på at lengden til skruene er egnet. Spax-skruer må ikke stikke ut for å unngå å skade underlaget. Sekskantskruene skal derimot stikke ut slik at underlagsskiver og sekskantmuttere kan festes.

10. Elektrisk tilkobling

Den installerte elektromotoren er tilkoblet klar for drift. Tilkoblingen tilsvarer de gjeldende VDE- og DIN-bestemmelsene. Nettilkobling hos kunden, samt skjøteledningen som benyttes må tilsvare disse forskriftene.

Defekt elektrisk tilkoblingsledning

Det oppstår ofte skader på isoleringen hos elektriske tilkoblingsledninger.

Årsaker for dette kan være:

• Trykksteder, när tilkoblingsledninger föres gjennom vinduer eller dørsprekker
• Knekkpunkt på grunn av feil feste eller føring av tilkoblingsledningen
• Kutt på grunn av overkjøring av tilkoblingsledningen

- Skader på isoleringen fordi den ble revet ut av stikkontakten i veggen - Sprekker som følge av aldring av isoleringen Slike defekte elektriske tilkoblingsledninger må ikke brukes og er på grunn av isolasjonsskadene, livsfarlig. Kontroller den elektriske tilkoblingsledningen regelmessig for skader. Pass på at tilkoblingsledningen ikke er koblet til strømnettet ved kontroll.

Tilkoblinger og reparasjoner av det elektriske utstyret skal kun utføres av en elektriker.

Vekselstrømmotor

• Nettspenningen skal være 230–240 V\~.
• Skjøteledninger med opp til 25 m lengde må ha et tverrsnitt på 1,5 mm ^2 .
• Skjøteledninger med over 25 m lengde må ha et tverrsnitt på 2,5 mm ^2 .

Tilkoblingstype Y

Hvis utskifting av nettilkoblingsledningen er nødvendig, må dette gjøres av produsenten eller dens representant for å unngå sikkerhetsfarer.

11. Rengjøring

⚠ ADVARSEL! Før hver innstilling, service eller reparasjon må du trekke ut strømpluggen!

Generelle vedlikeholdstiltak

Tørk spon og støv av maskinen en gang i blant. Olje rotasjonsdelene en gang per måned for å forlenge verktøyets levetid. Ikke olje motoren.

Ikke bruk noen etsende midler til rengjøring av plasten. Etter hver bruk må slipemaskinen rengjøres nøye. Alle bevegelige deler skal oljes inn regelmessig. Påfør et tynt lag med Automotive Type Paste Wax på arbeidsbordet (3); dette gjør det lettere å rengjøre arbeidsbordet (3).

12. Transport

Slå av produktet før transport og trekk ut strømpluggen. Grip produktet på undersiden. Ikke løft produktet på arbeidsbordet (3).

13. Lagring

Lagre apparatet og tilbehøret på et mørkt, tørt og frostfritt sted som er utilgjengelig for barn. Den optimale lagertemperaturen ligger mellom 5 og 30 °C.

Oppbevar el-verktøyet i originalemballasjen. Dekk til el-verktøyet for å beskytte det mot støv eller fuktighet. Oppbevar brukerveiledningen sammen med el-verktøyet.

Når de ikke er i bruk, må du oppbevare slipehylsene, gummivalsene, bordinnleggene og spindelskivene i festene (12) som følger med.

14. Vedlikehold

Trekk ut strømpluggen før alle vedlikeholdsarbeider!

14.1 Skifte slipehylse (11)

1. Trekk slipehylsen (11) av fra gummislipevalsen (10).
2. Skyv den nye slipehylsen (11) på gummislipevalsen (10).

Inne i apparatet er det ikke noen deler som skal ved-likeholdes.

15. Reparasjon og reservedelsbestilling

Etter reparasjoner eller vedlikehold, sørg for at alle sikkerhetsrelaterte deler er festet og i perfekt stand. Oppbevar deler som utgjør en fare for skade utenfor rekkevidde for andre personer og barn.

OBS: I henhold til produktansvarsloven påtar vi oss ikke ansvar for skader som skyldes feilaktige reparasjoner eller manglende bruk av originale reservedeler. Kontakt en servicerepresentant eller en autorisert spesialist. Det samme gjelder for tilbehørsdeler.

Tilkoblinger og reparasjoner

Tilkoblinger og reparasjoner av det elektriske utstyret skal kun utføres av en elektriker.

Angi følgende informasjon ved tilbakemeldinger:

• strømtype til motoren
  • informasjon til maskinens typeskilt

Viktig informasjon ved en reparasjon:

Ved tilbakelevering av produktet for reparasjon må du være oppmerksom på at det av sikkerhetsgrunner må sendes til servicestasjonen uten olje og drivstoff.

15.1 Reservedelsbestilling

Ved bestilling av reservedeler må du angi følgende opplysninger:

Reservedeler/Tilbehør Artikkelnr.:

Slipehylse-sett (kornstørrelse 80 ø) 7903400707
Slipehylse-sett (kornstørrelse 120 ø) 7903400708
Slipehylse-sett (kornstørrelse 240 ø) 7903400709

15.2 Serviceinformasjon

Du må passe på, at følgende deler til dette produktet underligger en bruksavhengig eller naturlig slitasje hhv. følgende deler er nødvendige som forbruksmaterialer.

Slitedeler*: Slipemidler, bordinnlegg, gummivalser * ikke absolutt inkludert i leveringsomfanget!

16. Kassering og gjenvinning

Brukt elektriske og elektroniske enheter skal ikke kastes i husholdningsavfallet, men må samles inn eller kasseres separat!

• Gamle batterier eller oppladbare batterier, som ikke er fast installert i det gamle apparatet, må tas ut uten at de skades før apparatet leveres inn! Kasseringen av disse er regulert av batteriloven.
• Eieren eller brukeren av elektriske og elektroniske apparater er forpliktet til å levere disse inn til gjenvinning.
• Sluttbrukeren har ansvaret for å slette personrelaterte opplysninger fra enheten som skal kasseres!
• Symbolet med gjennomstreket søppelkasse betyr at brukte elektriske og elektroniske enheter ikke skal kastes i husholdningsavfallet.

• Brukte elektroniske og elektriske enheter kan leveres inn gratis ved følgende steder:

• Offentlige kasserings- eller innsamlingssteder (f.eks. kommunale miljøstasjoner).

• Utsalgssteder for elektriske apparater (stasjonære eller online) dersom forhandleren er forpliktet til å ta enhetene tilbake eller frivillig tilbyr dette.
• Du kan levere inn opptil tre gamle elektriske enheter per type enhet, med en maksimal kantlengde på 25 centimeter, fra produsenten gratis uten å først kjøpe en ny enhet eller ta dem til et annet autorisert innsamlingspunkt i ditt område.

• Du kan finne ut flere supplerende returbetingelser fra produsenter og distributører hos de respektive kundeservicene.

• Hvis produsenten leverer et nytt elektrisk apparat til en privat husholdning, kan denne arrangere at det gamle elektriske apparatet skal hentes på forespørsel fra sluttbrukeren. Ta kontakt med produsentens kundeservice for dette.

• Disse erklæringene gjelder kun for enheter som er installert og solgt i landene i EU og underlagt det europeiske direktivet 2012/19/EU. I land utenfor EU kan det være avvikende bestemmelser for kassering av brukte elektriske og elektroniske enheter.

17. Feilhjelp

Følgende tabell viser feilsymptomer og beskriver hvordan du kan utbedre dem, hvis maskinen ikke arbeider slik den skal. Hvis du ikke klarer å lokalisere problemet på denne måten, må du ta kontakt med ditt service-verksted.

Feil mulig årsak Tiltak
Motoren starter ikke.	Skadet på-/av-bryter.	Skift ut alle skadde deler før du bruker slipemaskinen.
	Skadet på-/av-bryterledning.
	Skadet på-/av-bryterrelé.
	Svidd sikring.
	Utbrent motor.	Kontakt ditt lokale servicesenter eller en autorisert servicestasjon. Ethvert forsøk på reparasjon kan føre til farer hvis det ikke utføres av en kvalifisert fagperson.
Maskinen blir langsommere under arbeidet.	Det er for mye trykk på arbeidsstykket. Legg mindre trykk på arbeidsstykket.
Slipebåndet sklir av fra drivskinnene.	Det går ikke i sporet. Etterjuster sporet.
Tre brenner under sliping.	Slipeskiven eller -båndet er belagt med smøremiddel.	Skift ut båndet eller skiven.
	Det ble anvendt for mye trykk på arbeidsstykket.	Reduser trykket på arbeidsstykket.
Kraftig vibrasjon.	Verktøy montert løst. Stram verktøyet.
	Verktøy defekt. Skift ut verktøy.
	Spindelen slår. Reparasjon av servicestasjon.

Åpenbare mangler skal meldes innen 8 dager etter at varen er mottatt, ellers taper kunden samtlige krav pga slik mangel. Vi gir garanti for at våre maskiner ved riktig behandling under den rettslige garantitidens varighet, fra overlevering, på den måten at vi erstatter kostnadsfritt hver maskindel, som innen denne tiden påviselig er ubrukbar som følge av material- eller produksjonsfeil. For deler som vi ikke produserer selv, yter vi garanti kun i den utstrekning som garantikrav mot underleverandør tilkommer oss. Kjøperen bærer kostnadene ved montering av nye deler. Endrings- og verditapskrav og øvrige skadeerstatningskrav er utelukkede.

Garantie DE
