OSM100 - Lihvimismasin SCHEPPACH - Tasuta kasutusjuhend
Leidke seadme juhend tasuta OSM100 SCHEPPACH PDF-formaadis.
| Toote tüüp | Võnke lihvmasin |
| Mark | Scheppach |
| Mudel | OSM100 |
| Mõõtmed (P x L x K) | 400 x 365 x 440 mm |
| Kaal | 9 kg |
| Toitepinge | 230-240 V~ / 50 Hz |
| Võimsustarve | 450 W |
| Tühikäigu pöörded | 2000 min⁻¹ |
| Laua suurus | 320 x 300 mm |
| Laua kõrgus | 320 mm |
| Võnkeulatus | 16 mm |
| Maksimaalne lihvimiskõrgus | 98 mm |
| Spindli läbimõõt | 12,7 mm |
| Imemisühenduse läbimõõt | välis. 39 mm / sisem. 35 mm |
| Kaitseaste | IPX0 |
| Kaitseklass | I |
| Töörežiim | S1 (pidev) |
| Helirõhu tase | 75,3 dB (A) |
| Helivõimsuse tase | 88,3 dB (A) |
| Lihvitavad materjalid | Puit ja sarnased materjalid |
| Kaasasolevate lihvihülsside arv | 6 (K80, läbimõõdud 13, 19, 26, 38, 51, 76 mm) |
| Kaasasolevate lihvimissilindrite arv | 5 (läbimõõdud 19, 26, 38, 51, 76 mm) |
| Kaasasolevate lauasisertide arv | 6 (läbimõõdud 13, 19, 26, 38, 51, 76 mm) |
| Kaasasolevad spindlikettad | 3 (läbimõõdud 14, 24, 44 mm) |
| Kasutamine | Ebakorrapäraste ja peenikeste detailide lihvimine ja vormimine |
Korduma kippuvad küsimused - OSM100 SCHEPPACH
Kasutajate küsimused teemal OSM100 SCHEPPACH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Lihvimismasin PDF-formaadis tasuta! Leidke oma juhend OSM100 - SCHEPPACH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. OSM100 kaubamärgi SCHEPPACH.
KASUTUSJUHEND OSM100 SCHEPPACH
Tootel olevate sümbolite selgitus
Käesolevas käsiraamatus on sümbolite kasutamise ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Ohutussümbolitest ja nende juurde kuuluvatest selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid önnetuste ärahoidmiseks.
 | Lugege ja järgige enne käikuvõtmist käsitsusjuhendit ning ohutusjuhised! |
 | Kandke kuulmekaitset. Müra toime võib põhjustada kuulmiskadu. |
 | Kandke tolmukaitsemaski. Puidu ja muude materjalide töötlemisel võib tekkida tervistkahjustav tolm. Asbestisisaldusega materjali ei tohi töödelda! |
 | Kandke kaitseprille. Töö ajal tekkivad sädemed või seadmest väljatungivad killud, laastud ja tolmud võivad nägemiskadu põhjustada. |
 | Ostsillatsioonikäik |
 | Max lihvimiskõrgus |
 | Kaal |
 | Toode vastab kehtivatele Euroopa direktiividele. |
 | Toode vastab kehtivatele Serbia direktiividele. |
Sisukord: Lk:
- Sissejuhatus 174
- Toote kirjeldus (joon. 1-8).... 174
- Tarnekomplekt 174
- Sihtotstarbekohane kasutus 174
- Ohutusjuhised 175
- Tehnilised andmed....177
- Lahtipakkimine....178
- Ülespanemine / enne käikuvõtmist.... 178
- Käikuvõtmine 179
- Elektriühendus.... 180
- Puhastamine.... 181
- Transportimine 181
- Ladustamine 181
- Hooldus.... 181
- Remont ja varuosade tellimine 181
- Utiliseerimine ja taaskäitlus.... 182
- Rikete körvaldamine 183
- Vastavusdeklaratsioon 322

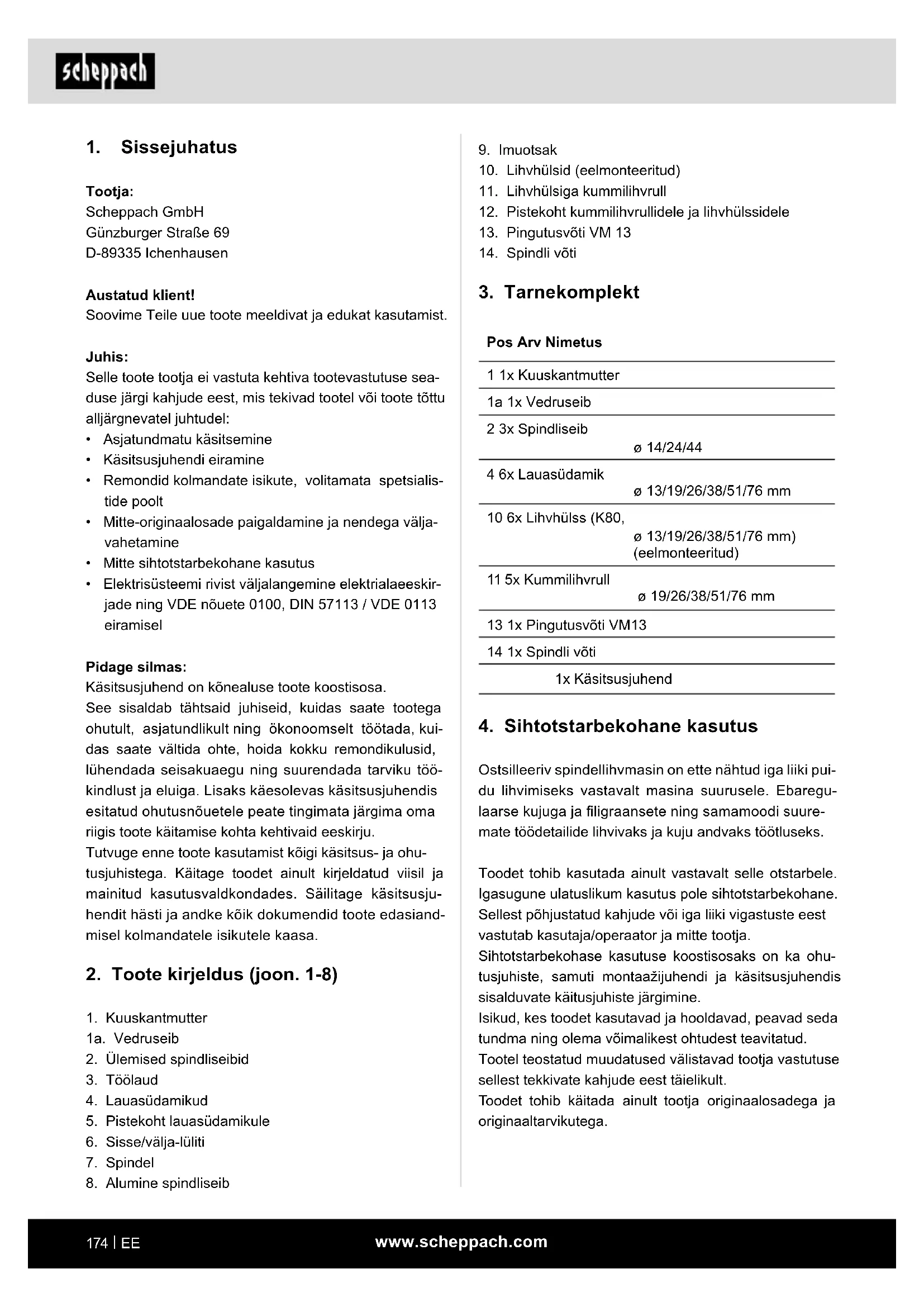

1. Sissejuhatus
Tootja:
Scheppach GmbH
Soovime Teile uue toote meeldivat ja edukat kasutamist.
Juhis:
Selle toote tootja ei vastuta kehtiva tootevastutuse sea- duse järgi kahjude eest, mis tekivad tootel või toote töttu alljärgnevatel juhtudel:
- Asjatundmatu käsitsemine
• Käsitsusjuhendi eiramine - Remondid kolmandate isikute, volitamata spetsialis-tide poolt
- Mitte-originaalosade paigaldamine ja nendega väljavahetamine
• Mitte sihtotstarbekohane kasutus - Elektrisüsteemi rivist väljalangemine elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE 0113 eiramisel
Pidage silmas:
Käsitsusjuhend on könealuse toote koostisosa.
See sisaldab tähtsaid juhiseid, kuidas saate tootega ohutult, asjatundlikult ning ökonoomselt töötada, kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisakuaegu ning suurendada tarviku töökindlust ja eluiga. Lisaks käesolevas käsitsusjuhendis esitatud ohutusnõuetele peate tingimata järgima oma riigis toote käitamise kohta kehtivaid eeskirju.
Tutvuge enne toote kasutamist köigi käsitsus- ja ohu-tusjuhistega. Käitage toodet ainult kirjeldatud viisil ja mainitud kasutusvaldkondades. Säilitage käsitsusju-hendit hästi ja andke köik dokumendid toote edasiand-misel kolmandatele isikutele kaasa.
2. Toote kirjeldus (joon. 1-8)
- Kuuskantmutter
1a. Vedruseib - Ülemised spindliseibid
- Töölaud
- Lauasüdamikud
- Pistekoht lauasüdamikule
- Sisse/välja-lüliti
- Spindel
- Alumine spindliseib
9. Imuotsak
- Lihvhülsid (eelmonteeritud)
- Lihvhülsiga kummilihvrull
- Pistekoht kummilihvrullidele ja lihvhülssidele
- Pingutusvõti VM 13
- Spindli võti
3. Tarnekomplekt
Pos Arv Nimetus
| 1 1x Kuuskantmutter | |
| 1a 1x Vedruseib | |
| 2 3x Spindliseib | ø 14/24/44 |
| 4 6x Lauasüdamik | ø 13/19/26/38/51/76 mm |
| 10 6x Lihvhülss (K80,ø 13/19/26/38/51/76 mm)(eelmonteeritud) | |
| 11 5x Kummilihvrull | ø 19/26/38/51/76 mm |
| 13 1x Pingutusvõti VM13 | |
| 14 1x Spindli võti | |
| 1x Käsitsusjuhend | |
4. Sihtotstarbekohane kasutus
Ostsilleeriv spindellihvmasin on ette nähtud iga liiki puidu lihvimiseks vastavalt masina suurusele. Ebaregulaarse kujuga ja filigraansete ning samamoodi suuremate töödetailide lihvivaks ja kuju andvaks töötluseks.
Toodet tohib kasutada ainult vastavalt selle otstarbele. Igasugune ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või iga liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.
Sihtotstarbekohase kasutuse koostisosaks on ka ohutusjuhiste, samuti montaažijuhendi ja käsitsusjuhendis sisalduvate käitusjuhiste järgimine.
Isikud, kes toodet kasutavad ja hooldavad, peavad seda tundma ning olema võimalikest ohtudest teavitatud.
Tootel teostatud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest täielikult.
Toodet tohib käitada ainult tootja originaalosadega ja originaaltarvikutega.
Tuleb pidada kinni tootja ohutus-, töö- ja hoolduseeskir-jadest ning tehnilistes andmetes esitatud möötmetest. Palun pidage silmas, et meie tooted pole konstrueeritud kommerts-, käsitööndus- vöi tööstuskasutuse jaoks. Me ei vöta üle pretensiooniöiguskohustust, kui toodet kasutatakse kommerts-, käsitööndus- vöi tööstusettevõtetes ning samaväärsetel tegevustel.
Tootja ei vastuta sihtotstarbele mittevastavast kasutusest või valest käsitsemisest põhjustatud kahjude eest.
5. Ohutusjuhised
Üldised ohutusjuhised elektritööriistade kohta
△ HOIATUS: Lugege kõiki ohutusjuhiseid, korraldusi, illustratsioone ja tehnilisi andmeid, millega see elektritööriist on varustatud.
Hooletused alljärgnevatest korraldustest kinnipidamisel vöivad pöhjustada elektrilööki, tulekahju ja/vöi raskeid vigastusi.
Hoidke kõiki ohutusjuhiseid ja korraldusi tulevikuks alal.
Ohutusjuhistes kasutatav mõiste „elektritööriist“ kehtib võrgukäitusega elektritööriistade (võrgujuhtmega) ja akukäitusega elektritööriistade (võrgujuhtmeta) kohta.
1. Ohutus töökohal
a) Hoidke oma tööpiirkond puhas ja hästi valgustatud. Korratud või valgustamata tööpiirkonnad võivad põhjustada önnetusi.
b) Ärge töötage elektritööriistaga plahvatusohtlikus ümbruskonnas, milles leidub süttimisohtlikke vedelikke, gaase või tolme. Elektritööriistad tekitavad sädemeid, mis võivad tolmud või aurud põlema süüdata.
c) Hoidke lapsed ja teised isikud elektritööriista kasutamise ajal eemal. Tähelepanu körvalekaldumisel võite elektritööriista üle kontrolli kaotada.
2. Elektrialane ohutus
a) Elektritööriista ühenduspistik peab pistikupes- sa sobima. Pistikut ei tohi ühelgi viisil muuta. Ärge kasutage adapterpistikuid koos kaitse- maandusega elektritööriistadega. Muutmata pistikud ja sobivad pistikupesad vähendavad elek- rilöögi riski.
b) Vältige kehalist kontakti torude, küttesüsteemide, pliitide, külmkappide jms maandatud pindadega. Kui Teie keha on maandatud, siis valitseb körgendatud elektrilöögi risk.
c) Kaitske elektritööriistu vihma ja märja eest. Vee tungimine elektritööriista suurendab elektrilöögi riski.
d) Ärge kasutage ühendusjuhet valel otstarbel nagu elektritööriista kandmiseks, üles riputamiseks või pistikupesast pistiku väljatõmbamiseks. Kaitske ühendusjuhet kuumuse, öli, teravate servade ning liikuvate osade eest. Kahjustatud või sasitud ühendusjuhtmed suurendavad elektrilöögi riski.
e) Kui töötate elektritööriistaga öues, siis kasutage üksnes välitingimustesse sobivaid pikendusjuhtmeid. Välitingimustesse sobiva pikendusjuhtme kasutamine vähendab elektrilöögi riski.
f) Kui elektritööriista käitamist pole võimalik niiskes ümbruskonnas vältida, siis kasutage rikkevoolu-kaitselülitit. Rikkevoolu-kaitselüliti kasutamine vähendab elektrilöögi riski.
3. Inimeste ohutus
a) Olge tähelepanelik, pidage oma tegevust silmas ja käige töötamisel elektritööriistaga möistlikult ümber. Ärge kasutage elektritööriista, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Hetkeline tähelepanematus võib põhjustada elektritööriista kasutamisel tõsiseid vigastusi.
b) Kandke isiklikku kaitsevarustust ja alati kaitseprille. Isikliku kaitsevarustuse nagu tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmekaitsme kandmine, vastavalt elektritööriista liigilen ning kasutusele, vähendab vigastuste riski.
c) Vältige ettekavatsematut käikuvõtmist. Veenduge, et elektritööriist on enne voolutoite ja/või aku külgeühendamist, ülesvõtmist või kandmist välja lülitatud. Kui hoiate elektritööriista kandmisel sõrme lülitil või ühendate sisselülitatud elektritööriista vooluvarustusega, siis võib see önnetusi põhjustada.
d) Eemaldage enne elektritööriista sisselülitamist seadistustööriistad ja mutrivõtmed. Pöörleva elektritööriista sisemuses paiknev tööriist või võti võib vigastusi põhjustada.
e) Vältige ebaharilikku kehahoiakut. Hoolitsege turvalise seisu eest ja hoidke alati tasakaalu. Sedasi saate elektritööriista ootamatutes olukordades paremini kontrollida.
f) Kandke sobivat riietust. Ärge kandke avarat riietust ega ehteid. Hoidke juuksed ja riietus pöörlevatest osadest eemale. Avar riietus, ehted või pikad juuksed võidakse liikuvate osade poolt kaasa haarata.
g) Kui saab monteerida tolmuimu- ja -püüdeseadi- seid, siis tuleb need külge ühendada ning neid õigesti kasutada. Tolmuimusüsteemi kasutamine võib vähendada tolmust tingitud ohte.
h) Ärge uskuge pimesi ohutusse ega eirake elektritööriista ohutusreegleid ka siis, kui olete paljukordse kasutuse töttu elektritööriistaga tuttav. Tähelepanematu tegutsemine vöib pöhjustada sekundi murdosa jooksul raskeid vigastusi.
- Elektritööriista kasutamine ja käsitsemine
a) Ärge koormake elektritööriista üle. Kasutage töötamisel selleks tööks ettenähtud elektritööriista. Sobiva elektritööriistaga töötate paremini ja ohutumalt ettenähtud võimsusvahemiku piires.
b) Ärge kasutage elektritööriista, mille lüliti on defektne. Elektritööriist, mida ei saa enam sisse või välja lülitada, on ohtlik ning tuleb remontida.
c) Tömmake pistik pistikupesast välja ja/või eemaldage äravõetav aku enne seadme seadistamist, rakendustööriistade vahetamist või elektritööriista ärapanemist. See ettevaatusmeede vähendab elektritööriista ettekavatsematu käivitumise ohtu.
d) Ladustage mittekasutatavaid elektritööriistu lastele kättesaamatult. Ärge laske elektritööriista kasutada isikutel, kes seda ei tunne või pole käesolevaid korraldusi lugenud. Elektritööriistad on ohtlikud, kui neid kasutavad kogenematud isikud.
e) Hoolitsege elektritööriistade ja rakendustööriistade eest hästi. Kontrollige, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni, kas esineb murdunud või kahjustatud detaile nii, et elektritööriista talitlus on piiratud. Laske kahjustatud osad enne elektritööriista kasutamist remontida. Paljude õnnetuste põhjus peitub halvasti hooldatud elektritööriistades.
f) Hoidke lõiketööriistad teravad ja puhtad. Hästi hoolitsetud teravate lõikeservadega lõiketööriistad kiiluvad vähem kinni ja neid on lihtsam juhtida.
g) Kasutage elektritööriista, tarvikuid, kasutustöö- riistu jms vastavalt käesolevatele korraldustele. Arvestage seejuures töötingimustega ja teos- tatava tegevuse iseloomuga. Elektritööriistade kasutamine muudeks kui ettenähtud rakendusteks vöib pöhjustada ohtlikke olukordi.
h) Hoidke käepidemed ja hoidepinnad kuivad, puhtad ja öli- ning määrdevabad. Libedad käepidemed ja hoidepinnad ei vöimalda elektritööriista ettenägematutes olukordades kindlalt käsitseda ning kontrollida.
- Teenindus
a) Laske elektritööriista remontida ainult kvalifitseeritud erialapersonalil ja ainult originaalvaruosadega. Sellega tagatakse elektritööriista ohutuse säilimine.
Hoiatus! See elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.
Täiendavad ohutusreeglid spindellihvmasinate kohta
⚠ HOIATUS: Ärge kasutage oma masinat enne, kui see pole täielikult vastavalt juhenditele kokku pandud ja installeeritud.
- Kui Te ei tunne lihvmasina käsitsemist, siis nõudke juhilt, öpetajalt või teiselt kvalifitseeritud isikult juhendeid. - TÄHELEPANU: Kõnealune masin on välja töötatud ainult puidu või puidusarnase materjali lihvimiseks. Teiste materjalide lihvimine võib põhjustada tootel tulekahju, vigastusi või kahjustusi.
• Kasutage alati kaitseprille.
- Seda masinat tuleb kasutada ainult sisetöödeks.
- TÄHTIS: Monteerige ja kasutage masinat ainult horisontaalsel pinnal. Mitte-horisontaalsele pinnale monteerimine võib põhjustada mootoril kahjustusi.
- Kui esineb tendents, et masin võib käituse ajal, eelkõige pikkade või raskete töödetailide lihvimisel ümber kukkuda või rännata, siis tuleb masin korralikult kandva pealispinna külge ühendada.
- Hoidke töödetaili kinni, kui Te seda lihvite.
- Ärge kandke kindaid ega hoidke töödetaili lapiga kinni, kui Te töödetaili lihvite.
- Ärge lihvige kunagi töödetaile, mis on ohutuks käsitsemiseks liiga väikesed.
- Vältige kohmakaid käeliigutusi, mille puhul võite järsku vastu lihvlinti või lihvetast libiseda.
- Kui töötlete suuri töödetaile, siis peaksite kasutama laua körgusel täiendavat tuge.
- Ärge lihvige kunagi toestamata töödetaili. Toetage töödetail vastu lauda või piirajat, erandiks köverad töödetailid lihvketta välisküljel.
- Eemaldage enne masina sisselülitamist alati laualt, piirajalt või lihvlindilt jäätmetükid ja muud tükid.
- Ärge planeerige ega monteerige midagi laual, kui lihvmasin on käigus.
- Kui installeerite või eemaldate tarvikuid, siis lülitage masin välja ja tömmake pistik pistikupesast välja.
- Ärge lahkuge kunagi tööriista tööpiirkonnast, kui tööriist on sisse lülitatud või tööriist pole veel täie- likult seiskunud.
- Asetage töödetail alati lihvlauale. Toetage köverad tööriistad vastu lihvtaldrikut lihvimisel kindlalt lauale.
Jääkriskid
Masin on ehitatud tehnika arengutaseme ja tunnustatud ohutustehniliste reeglite kohaselt. Siiski võib töötamisel esineda üksikuid jääkriske.
- Sörmede ja käte vigastamise oht pöörleva lihvketta töttu lihvitava töödetaili asjatundmatu juhtimise või toetamise korral.
- Vigastusoht tööriistade eemalepaiskumise töttu asjatundmatu hoidmise või juhtimise korral.
- Tervise ohtu seadmine elektrivoolu töttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel.
- Peale selle võivad köigist tarvitusele võetud abinõu- dest hoolimata valitseda mitteilmsed jääkriskid.
- Jääkriske saab minimeerida, kui järgitakse „Ohutusjuhiseid“ ja „Sihtotstarbekohast kasutust“ ning käsitsusjuhendit tervikuna.
- Vältige masina juhuslikku käimapanemist: pistiku pistikupessa sisestamisel ei tohi käitusklahvi vajutada.
- Kasutage tööriistu, mida käesolevas käsitsusjuhendis soovitatakse. Nii saavutate, et Teie masin talitleb optimaalse võimsusega.
6. Tehnilised andmed
| Koostemõõdud P x L x K 400 x 365 x 440 mm | |
| Mootor 230–240 V~ / 50 Hz | |
| Tarbevõimsus 450 W | |
| Pöördearv 2000 min | -1 |
| Laua suurus 320 x 300 mm | |
| Laua kõrgus 320 mm | |
| Ostsillatsioonikäik 16 mm | |
| Lihvimiskõrgus max 98 mm | |
| Spindli ø 12,7 mm | |
| Imuotsaku ø | väljas ∅39 mm / sees ∅35 mm |
| Kaal 9 kg | |
| Kaitseliik IPX0 | |
| Kaitseklass I | |
| Töörežiim S1* | |
Õigus tehnilisteks muudatusteks reserveeritud!
*S1: Kestevrežiim konstantse koormusega
Müra
Müraväärtused määrati vastavalt EN 62841.
| Helirõhutase L_pA | 75,3 dB |
| Määramatus K_pA | 3 dB |
| Helivõimsustase L_WA | 88,3 dB |
| Määramatus K_WA | 3 dB |
HOIATUS
Liiga suured ja sagedased mürakoormused võivad põhjustada kuulmekahjustusi või kuulmiskadu.
- Kandke kuulmekaitset.
- Tehke pause.
Võngete üldväärtused (kolme suuna vektorsumma) määratud vastavalt EN 62841.
JUHIS: Esitatud müraemissiooni väärtused möödeti normeeritud kontrollmeetodi alusel ja neid saab kasutada ühe elektritööriista vördlemiseks teisega.
Esitatud müraemissiooni väärtusi saab samuti kasutada koormuse esmaseks hindamiseks.
HOIATUS: Müraemissioonid võivad elektritööriista tegeliku kasutamise ajal esitatud väärtustest kõrvale kalduda sõltuvalt liigist ja viisist, kuidas elektritööriista kasutatakse, eelkõige seetõttu, millist liiki töödetaili töödeldakse. Võtke tarvitusele vastavad meetmed, et ennast mürakoormuste vastu kaitsta.
Võtke seejuures arvesse kogu töökulgu, seega ka aja- hetki, mil elektritööriist töötab koormuseta või on välja lü- litatud. Sobivad meetmed hölmavad muuhulgas elektri- tööriista ja rakendustööriistade hooldust ning hoolitsust, regulaarseid pause ja töökäikude head planeerimist.
7. Lahtipakkimine
- Avage pakend ja võtke seade ettevaatlikult välja.
- Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
- Kontrollige üle, kas tarnekomplekt on terviklik.
- Kontrollige seadet ja tarvikuosi transpordikahjustuste suhtes. Puuduste korral tuleb kohe kohaletoojat teavitada.
- Hilisemaid pretensioone ei tunnustata.
- Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.
- Tutvuge enne kasutamist käsitsusjuhendi alusel seadmega.
- Kasutage tarvikute ja kulu- ning varuosade puhul ainult originaalosi. Varuosi saate esindusest.
- Edastage tellimuste korral meie artiklinumbrid ja seadme tüüp ning ehitusaasta.
⚠ TÄHELEPANU!
Seade ja pakendusmaterjal pole laste mänguas-jad! Lapsed ei tohi kilekottide, kilede ja väikeosa-dega mängida! Valitseb allaneelamis- ja lämbumisoht!
8. Ülespanemine / enne käikuvõtmist
⚠ HOIATUS!
Tömmake enne seadmel seadete teostamist vörgupistik välja.
- Enne käikuvõtmist peavad olema kõik katted ja ohutusseadised nõuetekohaselt monteeritud.
• Lihvhülsid peavad saama vabalt liikuda. - Pöörake juba töödeldud puidu puhul tähelepanu vöörkehadele nagu nt naelad vöi kruvid.
- Veenduge enne sisse- / väljalüliti vajutamist, kas lihvpaber on õigesti monteeritud ja liikuvad osad liiguvad kergelt.
- Pange spindel (7) mootorispindli keermele.
- Hoidke mootorispindlit positsioonis, kasutage sel-leks pingutusvõtit VM 13 (13).
- Keerake spindel (7) päripäeva mootorispindlile, kasutage selleks spindli võtit (14).
8.2 Ühendamine imusüsteemi külge (joon. 1)
Puhta ja turvalise tööümbruse tagamiseks soovitatakse kasutada toodet ühenduses tolmuimuseadmega.
- Ühendage tolmuimuseadme voolik imuotsaku (9) külge ja veenduge, et see istub kinni.
- Lülitage tolmuimuseade enne spindellihvmasina käiku-võtmist sisse, et saavutada suurim võimalik tõhusus.
8.3 Lihvhülsside valimine ja vahetamine (joon. 1-8)
⚠ Tähelepanu! Lülitage toode välja ja tömmake võrgupistik välja.
Pöörake vahetamisel tähelepanu sellele, et köik osad on puhastatud.
Pöörake tähelepanu sellele, lihvhülsside vahetamisel monteeritakse alati nendega sobivad osad.
8.3.1 Lauasüdamiku valimine
TÄHELEPANU! Kasutage alati vastava lihvhülsi juurde sobivat lauasüdamikku (4).
Kui peaks valitama liiga suur lauasüdamik, siis valitseb sörmede kinnikiilumise oht.
Lisaks võib töödetail sel viisil suunaga allapoole lauasü- damiku (4) ja lihvhülsi (11) vahele sattuda.
Lihvhülss (11) peaks täpselt, st ilma lõtkuta lauasüdamiku (4) väljalõikesse sobima.
Alljärgneva tabeli abiga saab määrata, millist lauasüda- mikku (4) ja ülemist spindliseibi (2) tuleb koos vastava lihvhülsiga (10) kasutada.
Tabel:
| Lihvhülsiläbimõõt | Lauasüdamikusuurus | Spindliseibisuurus |
| 13 mm 13 mm | 14 mm | |
| 19 mm 19 mm | 14 mm | |
| 26 mm 26 mm | 24 mm | |
| 38 mm 38 mm | 24 mm | |
| 51 mm 51 mm | 44 mm | |
| 76 mm 76 mm | 44 mm |
8.3.2 Öige fraktsiooniga lihvhülsi valimine
- Erialakaubanduses või meie teeninduskeskuses (Skannige selleks tiitellehel olev QR-kood.) on saadaval erineva fraktsiooniga lihvhülsid. Levinui-mateks fraktsioonideks on jäme (80ne fraktsioon), keskmine (120ne fraktsioon) ja peen (240ne fraktsioon).
- Jäme fraktsioon on ette nähtud jämedaks mahalihvimiseks, keskmine pealispinna silumiseks ja peen löpptöötlemiseks.
- Tehke alati jääktükil proov, et määrata vastava ülesande jaoks köige paremini sobiv fraktsioon. Kui töödetailil esineb pärast lihvimist veel jälgi, siis töödelge seda uuesti jämedama lihvhülsiga, et körvaldada jäljed enne, kui jätkake esialgselt valitud lihvhülsiga. Selle asemel saate soovimatute jälgede eemaldamiseks ka uut lihvhülssi kasutada ja siis löpptöötluseks peenemale fraktsioonile üle minna.
TÄHELEPANU! Ärge kasutage ülemääraselt ärakulunud lihvhülsse. Vastasel juhul ähvardab tugev soojusemissioon, mille töttu võib lihvrull kahjustada saada. Ärakulunud lihvhülsside töttu kahjustatud lihvrullid pole garantiiga kaetud.
8.3.3 Lihvhülsi paigaldamine (joon. 1-8)
Juhis: Erandiks väikseim 13 mm suurune lihvhülss, sobivad köik lihvhülsid (11) juurdekuuluvale kummlihvrullie (10). Lihvhülss 13 mm pannake vahetult spindlile (7). Pange sobiv spindliseib, lihvhülss, kummlihvrull ja lauasüdamik valmis ning monteerige järgnevalt:
- Pange alumine spindliseib (8) spindlile (7) (joon. 3).
- Valige teostatavaks ülesandeks köige paremini sobiv lihvhülss (11) ja vastav kummlihvrull (10) (välja arvatud 13 mm lihvhülsi kasutamisel).
- Määrake lauasüdamik (4) 9.2.1 all kirjeldatud viisil.
- Pange lauasüdamik (4) töölaua (3) sisse (joon. 4).
-
Lükake lihvhülss (11), kui veel puudub, kummlihv-rullile (10).
-
Pange seejärel kummlihvrull (10) spindlile (7) (joon. 5).
- Pange ülemine spindliseib (2) peale. Pöörake seejuures tähelepanu korrektsele möötmele.
- Pange vedruseib (1a) ja kuuskantmutter (1) pea-le ning pingutage pingutusvõtmega (13) kinni. (joon. 6 + 7)
Juhis: Kui lihvhülss toote käikuvõtmisel lihvrullil pöörleb, siis tuleb spindlimutrit tugevamalt kinni pingutada.
Juhis: Enne toote sisselülitamist ei tohi lihvhülss lauasüdamikku puudutada.
9. Käikuvõtmine
⚠ TÄHELEPANU!
Monteerige toode enne käikuvõtmist tingimata terviklikult!
HOIATUS! Kasutage tolmumaski, kaitseprille ja imusüsteemi.
HOIATUS! Veenduge, et Teie riietusel ja kaitsekin-nastel pole lahtisi niite. Need võivad põörlevas-se spindlisse kinni jääda ja Teie käe või pea vastu põörlevat spindlit tõmmata ning seetõttu raskeid vigastusi põhjustada. Tekstiilil baseeruvaid kait-sekindaid ei soovitata kasutada.
- Lülitage toode pärast köigi montaaži- ja seadistustööde löppu sisse ning kontrollige tühikäigul, kas spindel liigub laitmatult.
- Juhis: Spindel pöörleb vastupäeva.
- HOIATUS! Ärge lihvige selle lihvmasinaga metalli. Metalli lihvimine põhjustab sädemete teket, mis võib lihvmasinal või tööpiirkonnas puidu või tolmuosakesed põlema süüdata.
- Lülitage rikete korral toode kohe välja ja kõrvaldage põhjus.
- Kui toode on saavutanud täispöörded, siis alustage oma lihvimistööd.
- Juhtige töödetail töölaual (3) aeglaselt vastu liikumissuunda lihvrulli juurde.
- Ärge avaldage töödetailile ülemäärast survet.
- Kui olete lihvimisega valmis, siis lülitage seade välja ja tömmake vörgupistik pistikupesast välja.
9.1 Sisse- ja väljalülitamine
Veenduge enne sisselülitamist, et lihvrulli ja lauasüdamiku vahel puudub kokkupuude. Veenduge enne sisselülitamist, et töödetail ei puuduta lihvrulli.
- Vajutage sisselülitamiseks rohelist sisse-/väljalülitit (I) (1).
- Vajutage lihvmasina väljalülitamiseks punast sisse-/väljalülitit (O) (1).
9.2 Kasutamine statsionaarse masinana
Püsiva kasutuse korral on soovitatav montaaž tööpingi peale.
- Märkige puuravad, paigutades selleks lihvmasina nii nagu see hiljem installeerida tuleks ja tähistage nüüd puuritavade avade asetus tööpingil.
- Puurige avad läbi tööpingi.
- Paigutage lihvmasin avade kohale ja pistke sobivad poldid (ei sisaldu tarnekomplektis) ülaltpoolt läbi lihvmasina ning tööpingi.
- Kruvige lihvmasin nüüd altpoolt allapandud alusseibide ja sobivate kuuskantmutritega (ei sisaldu tarnekomplektis) kinni.
9.3 Kasutamine mobiilse masinana
Mobiilse kasutuse korral on soovitatav lihvmasina montaaž sobiva põhiplaadi peale. Selle saab siis vastavale tööpingile kinni pingutada.
Põhiplaat peaks olema miinimumpaksusega 19 mm ja lihvmasinast piisavalt suurem, et klambritele oleks piisavalt ruumi.
- Märgistage põhiplaadil puuritavad avad.
- Jätkake punkti „Kasutamine statsionaarse masinana“ viimases 3 sammus kirjeldatud viisil.
Juhis: Pöörake tähelepanu kruvide sobivale pikkusele. Puidukruvid ei tohi üle ulatuda, et mitte aluspinda kahjustada. Seevastu kuuskantpoldid peavad üle ulatuma, et saaks alusseibid ja kuuskantpoldid paigaldada.
10. Elektriühendus
Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatavad pikendusjuhtmed peavad vastama nendele eeskirjadele.
Kahjustatud elektriühendusjuhe
Elektriühendusjuhtmetel tekivad sageli isolatsioonikah-justused.
Nende põhjusteks võivad olla:
- Survekohad, kui ühendusjuhtmed veetakse läbi aken-de või uksevahede
- Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu
- Sisselõikekohad ühendusjuhtmest ülesõitmise töttu
- Isolatsioonikahjustused seinapistikupesast väljarebimise töttu
• Praod isolatsiooni vananemise töttu
Selliselt kahjustunud elektriühendusjuhtmeid ei tohi kasutada ja need on isolatsioonikahjustuste töttu eluohtlikud.
Kontrollige elektriühendusjuhtmeid regulaarselt kahjustuste suhtes. Pöörake tähelepanu sellele, et ülekontrollimisel pole ühendusjuhe vooluvörku ühendatud.
Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult sama tähistusega ühendusjuhtmeid.
Ühenduskaablile trükitud tüübitähis on eeskirjaga ko-hustuslik.
Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.
Vahelduvvoolumootor
• Vörgupinge peab olema 230–240 V\~.
- Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlöikega 1,5 mm².
- Üle 25 m pikkused pikendusjuhtmed peavad olema ristlöikega 2,5 mm ^2 .
Ühendusliik Y
Kui osutub vajalikuks võrguühendusjuhe asendada, siis peab seda teostama tootja või tema esindaja, et vältida ohutusega seonduvaid ohte.
11. Puhastamine
△ HOIATUS! Tömmake enne igasugust seadista-mist, korrashoidu või parandamist võrgupistik välja!
Pühkige masin aeg-ajalt lapiga tolmust ning laastudest puhtaks. Ölitage tööriista eluea pikendamiseks üks kord kuus pöörlevaid osi. Ärge ölitage mootorit.
Ärge kasutage plastmassi puhastamiseks söövitavaid ained.
Pärast igakordset kasutamist tuleb lihvmasin hoolikalt puhastada. Ölitage regulaarselt köiki liikuvaid osi. Pi-hustage töölaud (3) öhukese autovaha kihiga sisse; sedasi hölbustate töölaua (3) puhastamist.
12. Transportimine
Lülitage toode enne transportimist välja ja tömmake vörgupistik välja.
Haarake toote alaküljelt kinni. Töstke toode töölauast (3) üles.
13. Ladustamine
Ladustage seadet ja tarvikuid pimedas, kuivas, külmumiskindlas ning lastele kättesaamatus kohas.
Optimaalne ladustamistemperatuur on 5 ja 30°C vahel.
Säilitage elektritööriista originaalpakendis.
Katke elektritööriist kinni, et seda tolmu või niiskuse eest kaitsta.
Säilitage käsitsusjuhendit tööriista juures.
Säilitage lihvhülsse, kummirulle, lauasüdamikke ja spindliseibe mittekasutuse korral selleks ettenähtud pistekohtades (12).
14. Hooldus
Tömmake enne köiki hooldustöid vörgupistik välja!
14.1 Lihvhülsi (11) vahetamine
- Tömmake lihvhülss (11) kummilihvrullilt (10) maha.
- Lükake uus lihvhülss (11) kummilihvrullile (10).
Seadme sisemuses ei leidu hooldatavaid osi.
Veenduge pärast remonti või hooldust, kas kõik ohutus-tehnilised osad on paigaldatud ja laitmatus seisundis. Säilitage vigastusohtlikke osi teistele inimestele ja las-tele kättesaamatult.
Tähelepanu: Tootevastutuse seaduse kohaselt ei vastuta tootja asjatundmatutest remontidest või mitte-originaalvaruosade kasutamisest põhjustatud kahjude eest. Tellige klienditeenindus või volitatud spetsialist. Vastav kehtib ka tarvikuosade kohta.
Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR-kood.
Ühendused ja remondid
Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.
Palun edastage meile järgnevad andmed:
- Mootori vooluliik
• Masina tüübisildi andmed
Tähtis juhis remondi korral:
Palun pidage toote remondiks tagasitarnimisel silmas, et toote tuleb saata ohutusalastel põhjustel teenindusjaama öli- ja kütusevabalt.
15.1 Varuosade tellimine
Varuosade tellimisel tuleks edastada järgnevad andmed:
- Mudelinimetus
- Artiklinumber
• Tüübisildi andmed
Varuosad / tarvikud Artikli-nr:
Lihvhülsside komplekt (fraktsioon 80 ø) 7903400707
Lihvhülsside komplekt (fraktsioon 120 ø) 7903400708
15.2 Teenindus-informatsioon
Tuleb silmas pidada, et selle toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgnevad osi.
Kuluosad*: lihvimisvahendid, lauasüdamikud, kummirullid
* ei sisaldu tingimata tarnekomplektis!
16. Utiliseerimine ja taaskäitlus
Juhised pakendi kohta
Pakendusmaterjalid on taaskäideldavad. Palun utiliseerige pakendid keskkonnasöbralikult.
Juhised elektri- ja elektroonikaseadmete seaduse (ElektroG) kohta
Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!
- Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.
- Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.
- Löppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!
- Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprüqi kaudu.
-
Vanad elektri- ja elektroonikaseadmed saab järgnevates kohtades tasuta ära anda:
-
Avalik-õiguslikud utiliseerimis- või kogumispunk-tid (nt kommunaalsed toormejaamad).
- Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda vabatahtlikult.
- Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta-suta ära anda või enda läheduses teise volitatud kogumispunkti suunata.
- Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditeenindusest.
- Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda lõppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.
- Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.
17. Rikete körvaldamine
Järgnev tabel näitab vigade sümptomeid ja kirjeldab nende körvaldamise abinõusid, kui Teie masin ei tööta ükskord öigesti. Kui Te ei suuda probleemi selle abil lokaliseerida ja körvaldada, siis pöörduge teenindustöökotta.
| Rike Võimalik põhjus Abinõu | ||
| Mootor ei käivitu. | Kahjustatud sisse-/väljalūliti. | Asendage enne lihvmasina kasutamist kõik kahjustatud osad. |
| Kahjustatud sisse-/väljalūliti juhe. | ||
| Kahjustatud sisse-/väljalūliti relee. | ||
| Läbipõlenud kaitse. | ||
| Mahapõlenud mootor. | Võtke ühendust kohaliku teeninduskeskusega või volitatud teenindusjaamaga. Iga remondikatse võib põhjustada ohte, kui seda ei teosta kvalifitseeritud spetsialist. | |
| Masin muutub töö ajal aeglasemaks. | Töödetailile avaldatakse liiga suurt survet. | Avaldage töödetailile vähem survet. |
| Lihvlint jookseb ajamisiinidelt maha. | See ei jookse rajas. Seadistage rada üle. | |
| Puit põleb lihvimise ajal. | Lihvketas või -lint on määrdeainega kaetud. | Asendage lint või ketas. |
| Töödetailile avaldati liiga tugevat survet. | Vähendage survet töödetailile. | |
| Tugev vibratsioon. | Tööriist lahtiselt monteeritud. Pingutage toöriist kinni. | |
| Tööriist defektne. Asendage tööriist uuega. | ||
| Spindel viskub. Remont teenindusjaamas. | ||
Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik õigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks materjali- või tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.
