NÁVOD NA OBSLUHU OSM100 SCHEPPACH

Oscilačná vretenová brúskaPreklad originálneho návodu na obsluhu

Vysvetlenie symbolov na výrobku Použitie symbolov v tejto príručke má upriamiť vašu pozornosť na možné riziká. Bezpečnostné symboly a vysvetlenia, ktoré ich sprevádzajú, musia byť presne pochopené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradiť správne opatrenia na zabránenie nehodám. Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich! Noste ochranu sluchu. Vplyv hluku môže spôsobiť stratu sluchu. Noste ochrannú masku proti prachu. Pri opracovávaní dreva a iných materiálov môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest sa nesmie opracovávať! Noste ochranné okuliare. Počas práce vznikajú iskry alebo z prístroja odletujú triesky, piliny a prach, ktoré môžu zapríčiniť stratu zraku. Oscilačný zdvih Max. brúsna výška Hmotnosť Výrobok zodpovedá platným európskym smerniciam. Výrobok zodpovedá platným srbským smerniciam.www.scheppach.com

8. Vretenový kotúč dole

11. Gumový brúsny valec s brúsnym puzdrom

13. Uťahovací kľúč veľ. 13

4. Použitie v súlade s určením

Oscilačná vretenová brúska slúži na brúsenie dreva každého druhu v závislosti od veľkosti brúsky. Na brú- senie a tvarovanie nepravidelne tvarovaných a ligrán- skych obrobkov, ako aj väčších obrobkov. Výrobok sa smie používať iba v súlade so svojím urče- ním. Každé iné použitie presahujúce určenie je pova- žované za používanie v rozpore s určením. Za škody z neho vzniknuté alebo poranenia akéhokoľvek druhu ručí používateľ/obsluha, a nie výrobca. Súčasťou používania v súlade s určením je aj dodržia- vanie bezpečnostných upozornení, ako aj návodu na montáž a prevádzkových pokynov v návode na obsluhu. Osoby, ktoré používajú výrobok a zaisťujú jeho údržbu, musia byť oboznámené s výrobkom a poučené o mož- ných nebezpečenstvách.

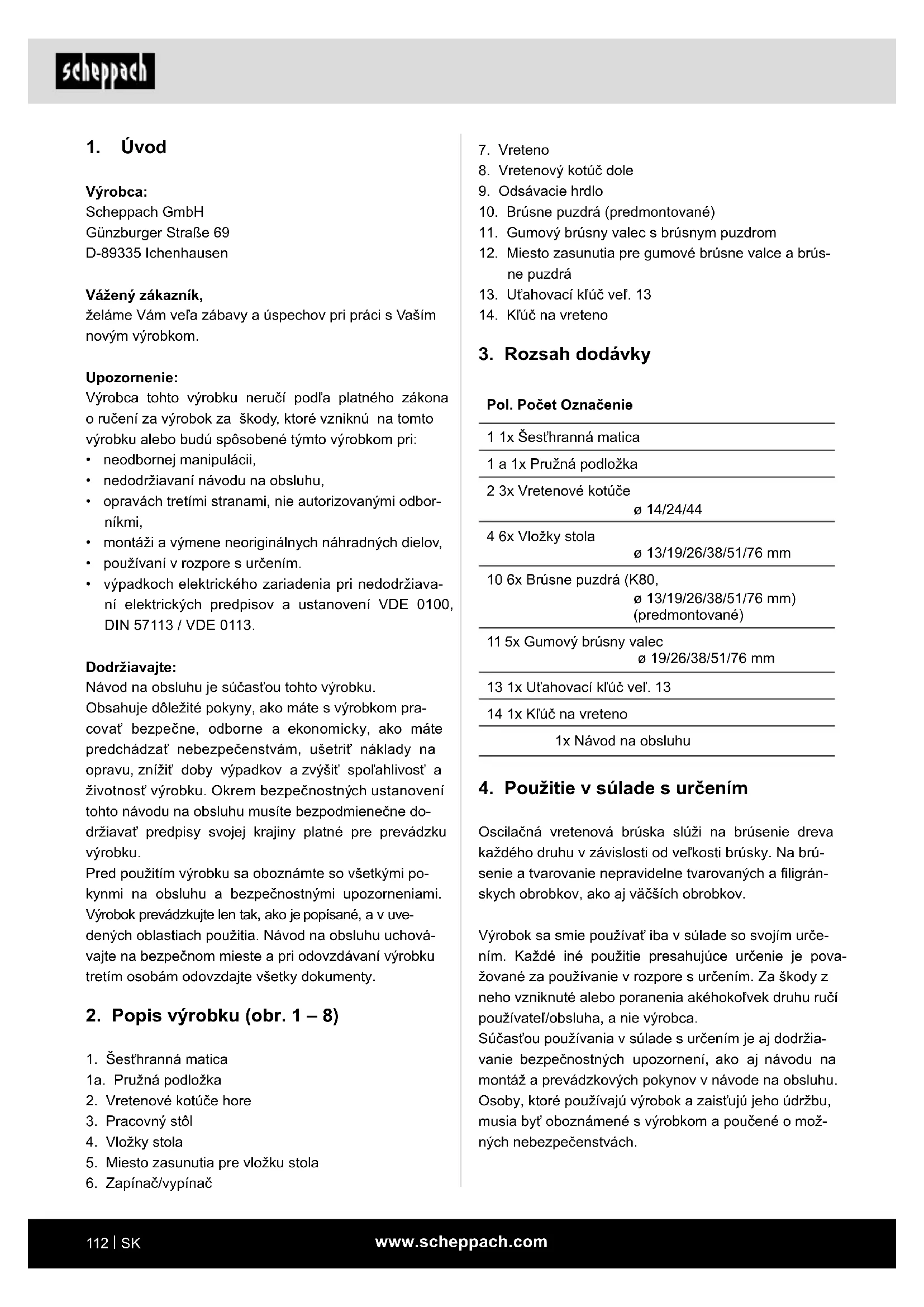

Výrobca: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazník, želáme Vám veľa zábavy a úspechov pri práci s Vaším novým výrobkom. Upozornenie: Výrobca tohto výrobku neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto výrobku alebo budú spôsobené týmto výrobkom pri:

• neodbornej manipulácii,

• montáži a výmene neoriginálnych náhradných dielov,

• používaní v rozpore s určením.

• výpadkoch elektrického zariadenia pri nedodržiava- ní elektrických predpisov a ustanovení VDE 0100, DIN 57113 / VDE 0113. Dodržiavajte: Návod na obsluhu je súčasťou tohto výrobku. Obsahuje dôležité pokyny, ako máte s výrobkom pra- covať bezpečne, odborne a ekonomicky, ako máte predchádzať nebezpečenstvám, ušetriť náklady na opravu, znížiť doby výpadkov a zvýšiť spoľahlivosť a životnosť výrobku. Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne do- držiavať predpisy svojej krajiny platné pre prevádzku výrobku. Pred použitím výrobku sa oboznámte so všetkými po- kynmi na obsluhu a bezpečnostnými upozorneniami. Výrobok prevádzkujte len tak, ako je popísané, a v uve- dených oblastiach použitia. Návod na obsluhu uchová- vajte na bezpečnom mieste a pri odovzdávaní výrobku tretím osobám odovzdajte všetky dokumenty.

2. Popis výrobku (obr. 1 – 8)

1. Šesťhranná matica

5. Miesto zasunutia pre vložku stola

2. Elektrická bezpečnosť

a) Pripojovacia zástrčka elektrického náradia musí pasovať do zásuvky. Zástrčka sa nesmie nijako upravovať. Nepoužívajte adaptérové zástrčky spolu s uzemnenými elektrickými náradiami. Neupravované zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom. b) Vyhýbajte sa telesnému kontaktu s uzemnenými plochami, ako napríklad rúry, vykurovacie zaria- denia, sporáky a chladničky. Keď je vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom. c) Chráňte elektrické náradia pred dažďom alebo vlhkosťou. Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom. d) Nepoužívajte prípojné vedenie na nosenie či za- vesenie elektrického náradia, ani na vytiahnutie zástrčky zo zásuvky. Chráňte prípojné vedenie pred vysokými teplotami, olejom, ostrými hra- nami alebo pohybujúcimi sa časťami. Poškode- né alebo zamotané prípojné vedenia zvyšujú riziko zásahu elektrickým prúdom. e) Ak s elektrickým náradím pracujete vonku, pou- žívajte iba predlžovacie vedenia, ktoré sú vhod- né aj pre exteriér. Používanie predlžovacieho ve- denia vhodného pre exteriér znižuje riziko zásahu elektrickým prúdom. f) Ak sa nedá vyhnúť prevádzke elektrického ná- radia vo vlhkom prostredí, používajte prúdový chránič. Používanie prúdového chrániča znižuje riziko zásahu elektrickým prúdom.

a) Buďte pozorní, dávajte pozor na to, čo robíte, a s elektrickým náradím pracujte rozumne. Elektrické náradie nepoužívajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu či liekov. Chvíľka nepozornosti pri používaní elektrického ná- radia môže viesť k vážnym zraneniam. b) Noste osobné ochranné prostriedky a vždy po- užívajte ochranné okuliare. Nosenie osobných ochranných prostriedkov, ako napríklad protipra- chová maska, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana sluchu, v závislosti od druhu a použitia elektrického náradia, znižuje riziko zranení. Zmeny na výrobku úplne vylučujú ručenie výrobcu za škody, ktoré tým vzniknú. Výrobok sa smie používať iba s originálnymi dielmi a ori- ginálnym príslušenstvom od výrobcu. Musia sa dodržiavať bezpečnostné, pracovné predpisy a predpisy týkajúce sa údržby, ako aj rozmery uvedené v technických údajoch. Majte na pamäti, že naše výrobky neboli v súlade s ur- čením skonštruované na komerčné, remeselné ani prie- myselné použitie. Ak sa výrobok používa v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku. Výrobca neručí za škody, ktoré boli spôsobené použitím v rozpore s určením alebo nesprávnou obsluhou.

5. Bezpečnostné upozornenia

Všeobecné bezpečnostné upozornenia pre elek- trické náradie m VAROVANIE: Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a technické údaje, ktorými je opatrené toto elektrické náradie. Zanedbania pri dodržiavaní nasledujúcich pokynov môžu spôsobiť zásah elektrickým prúdom, požiar a/ alebo ťažké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte pre prípad neskoršieho použitia. Pojem „elektrické náradie“ použitý v bezpečnostných upozorneniach sa vzťahuje na elektrické náradie na- pájané zo siete (so sieťovým káblom) alebo na elek- trické náradie napájané z akumulátora (bez sieťového vedenia).

1. Bezpečnosť pracoviska

a) Pracovný priestor udržiavajte čistý a dobre osvetlený. Neporiadok a neosvetlené pracovné priestory môžu viesť k úrazom. b) S elektrickým náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elektrické náradia vytvárajú iskry, ktoré môžu zapáliť prach alebo výpary. c) Deti a iné osoby držte v dostatočnej vzdialenosti od elektrického náradia počas jeho používania. Pri nepozornosti môžete stratiť kontrolu nad elek- trickým náradím.www.scheppach.com

e) O svoje elektrické náradie a vložený nástroj sa dôkladne starajte. Kontrolujte, či pohybujúce sa časti fungujú bezchybne a či sa nezasekávajú, či diely nie sú zlomené alebo poškodené tak, že to negatívne ovplyvňuje funkciu elektrické- ho náradia. Pred použitím elektrického náradia dajte poškodené diely opraviť. Príčinou mnohých úrazov je nesprávna údržba elektrických náradí. f) Rezné nástroje udržiavajte ostré a čisté. Starost- livo udržiavané rezné nástroje s ostrými reznými hranami sa menej zasekávajú a ľahšie sa vedú. g) Používajte elektrické náradie, príslušenstvo, vložené nástroje atď. podľa týchto pokynov. Zohľadnite pritom pracovné podmienky a vyko- návanú činnosť. Používanie elektrického náradia na iné ako predpísané používania môže viesť k ne- bezpečným situáciám. h) Rukoväti a uchopovacie plochy rukovätí udržia- vajte vždy suché, čisté a bez oleja a tuku. Klzké rukoväti a uchopovacie plochy rukovätí neumožňu- jú bezpečnú obsluhu a kontrolu elektrického nára- dia v nepredvídateľných situáciách.

a) Vaše elektrické náradie nechajte opravovať len kvalikovaným odborným personálom a len s originálnymi náhradnými dielmi. Tým zaistíte, že bezpečnosť elektrického náradia zostane zachovaná. Varovanie! Tento elektrický prístroj vytvára počas pre- vádzky elektromagnetické pole. Toto pole môže za urči- tých okolností ovplyvniť aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrteľných poranení odporúčame osobám s implantátmi prekonzul- tovať situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrické náradie. Dodatočné bezpečnostné pravidlá pre vretenové brúsky m VAROVANIE: Nepoužívajte stroj skôr, ako bude kompletne zmontovaný a nainštalovaný podľa prísluš- ných návodov.

• Ak nie ste oboznámení s obsluhou stroja, vyžiadaj- te si návody od vášho vedúceho, učiteľa alebo inej kvalikovanej osoby.

• POZOR: Tento stroj bol vyvinutý iba na brúsenie dreva alebo drevu podobného materiálu. Brúsenie iných materiálov môže viesť k požiaru, zraneniam alebo iným poškodeniam výrobku.

• Vždy používajte ochranné okuliare.

• Tento stroj sa smie používať iba na práce v interiéri. c) Zabráňte neúmyselnému uvedeniu do prevádz- ky. Pred zdvihnutím alebo nosením sa uistite, že je elektrické náradie vypnuté, predtým ako ho pripojíte k napájaniu prúdom a/alebo ku aku- mulátoru. Ak máte pri prenášaní elektrického ná- radia prst na vypínači, alebo ak zapnuté elektrické náradie pripojíte k napájaniu prúdom, môže dôjsť k úrazom. d) Pred zapnutím elektrického náradia odstráňte nastavovacie nástroje alebo kľúče na skrutky. Nástroj alebo kľúč, ktorý sa nachádza v otáčajúcej sa časti elektrického náradia, môže viesť k poraneniam. e) Vyhýbajte sa abnormálnemu držaniu tela. Zaisti- te si bezpečný postoj a vždy udržiavajte rovno- váhu. Vďaka tomu budete môcť elektrické náradie lepšie kontrolovať pri neočakávaných situáciách. f) Noste vhodný odev. Nenoste voľný odev ani šperky. Udržiavajte vlasy a odev mimo dosahu pohybujúcich sa dielov. Voľný odev, šperky či dlhé vlasy sa môžu zachytiť do pohybujúcich sa dielov. g) Ak je možné namontovať zariadenia na odsáva- nie a zachytávanie prachu, musia sa tieto pripo- jiť a správne používať. Použitie zariadenia na od- sávanie prachu znižuje riziká spôsobené prachom. h) Nenechajte sa ukolísať falošnou bezpečnosťou a dbajte na bezpečnostné pravidlá pre elektric- ké náradie, aj keď ste vďaka mnohonásobnému použitiu oboznámení s elektrickým náradím. Ľahkovážne konanie môže v okamihu viesť k ťaž- kým poraneniam.

4. Používanie a ošetrovanie elektrického náradia

a) Elektrické náradie nepreťažujte. Pri práci použí- vajte elektrické náradie určené na daný účel. Je lepšie a bezpečnejšie pracovať s vhodným elektric- kým náradím v udávanom rozsahu výkonu. b) Nepoužívajte elektrické náradie s chybným spí- načom. Elektrické náradie, ktoré sa nedá zapnúť alebo vypnúť, je nebezpečné a musí sa opraviť. c) Skôr ako vykonáte nastavenia prístroja, vyme- níte časti vloženého nástroja alebo elektrické náradia odložíte, vytiahnite zástrčku zo zásuvky a/alebo odoberte odnímateľný akumulátor. Toto bezpečnostné opatrenie zabráni neúmyselnému spusteniu elektrického náradia. d) Nepoužívané elektrické náradie uchovávajte mimo dosahu detí. Elektrické náradie nedovoľte používať osobám, ktoré s ním nie sú oboznámené alebo si neprečítali tieto inštrukcie. Elektrické nára- die je nebezpečné, ak ho používajú neskúsené osoby.www.scheppach.com

• Používajte nástroj odporúčaný v návode na obsluhu. Tak dosiahnete, že stroj dosiahne optimálne výkony.

Rozmer stola 320 x 300 mm Výška stola 320 mm Oscilačný zdvih 16 mm Brúsna výška max. 98 mm ø vretena 12,7 mm Odsávacie hrdlo ø vonku Ø39 mm / vnútri Ø35 mm Hmotnosť 9 kg Stupeň ochrany krytom IPX0 Trieda ochrany I Prevádzkový režim S1* Technické zmeny vyhradené! *S1: Nepretržitá prevádzka s konštantným zaťažením Hluk Hodnoty hluku boli stanovené v súlade s normou EN 62841. Hladina akustického tlaku L

3 dB m VAROVANIE Príliš vysoké a časté zaťaženia hlukom môžu viesť k po- škodeniam sluchu alebo k strate sluchu. - Noste ochranu sluchu. - Robte pracovné prestávky. Celkové hodnoty vibrácií (vektorový súčet troch smerov) stanovené podľa normy EN 62841.

• DÔLEŽITÉ: Stroj montujte a používajte iba na vodo- rovnej ploche. Montáž na ploche, ktorá nie je vodo- rovná, môže viesť k poškodeniu motora.

• Ak hrozí tendencia toho, že by sa mohol stroj po- súvať alebo prevrátiť počas prevádzky, predovšet- kým pri brúsení dlhých alebo ťažkých obrobkov, tak brúsku treba riadne spojiť s nosným povrchom.

• Nikdy nebrúste obrobky, ktoré sú príliš malé na bez- pečnú obsluhu.

• Vyhýbajte sa nešikovným pohybom rúk, pri ktorých môžete náhle skĺznuť do brúsneho pásu alebo brús- neho kotúča.

• Pri obrábaní veľkých obrobkov by sa mala použiť dodatočná podpera vo výške stola.

• Nikdy nebrúste nepodoprený obrobok. Obrobok pod- kladajte stolom alebo dorazom, s výnimkou zakrive- ných obrobkov na vonkajšej strane brúsneho kotúča.

• Pred zapnutím stroja vždy odstráňte kusy odpadu a iné kusy zo stola, dorazu alebo brúsneho pásu.

• Keď je stroj v prevádzke, tak na stole nič neplánujte ani nemontujte.

• Pri inštalácii alebo odstraňovaní príslušenstva vyp- nite stroj a vytiahnite zástrčku zo zásuvky.

• Nikdy neopúšťajte pracovnú oblasť nástroja, keď je ná- stroj zapnutý alebo keď sa nástroj ešte úplne nezastavil.

• Obrobok vždy položte na brúsny stôl. Pri brúsení na brúsnom tanieri bezpečne položte zakrivené nástro- je na stôl. Zvyškové riziká Stroj je skonštruovaný podľa stavu techniky a prijatých bezpečnostných technických pravidiel. Napriek tomu sa môžu pri práci vyskytnúť jednotlivé zvyškové riziká.

• Nebezpečenstvo poranenia prstov a rúk rotujúcim brúsnym kotúčom pri neodbornom vedení alebo kla- dení obrobku určeného na brúsenie.

• Nebezpečenstvo poranenia vymrštenými obrobka- mi pri neodbornom držaní alebo vedení.

• Ohrozenie zdravia prúdom pri použití elektrických prípojných vedení v rozpore s určením.

• Napriek všetkým prijatým opatreniam môžu pretrvá- vať zvyškové riziká, ktoré nie sú očividné.

• Zvyškové riziká je možné minimalizovať, ak sa spolu dodržiavajú „bezpečnostné upozornenia“ a „použitie v súlade s určením“, ako aj návod na obsluhu.

• Vyhýbajte sa náhodným uvedeniam stroja do pre- vádzky: pri zasunutí zástrčky do zásuvky sa nesmie stlačiť tlačidlo prevádzky.www.scheppach.com

m VAROVANIE! Pred vykonaním nastavení na prístroji vždy najprv vy- tiahnite sieťovú zástrčku.

• Pred uvedením do prevádzky je nutné namontovať všetky kryty a bezpečnostné zariadenia v súlade s predpismi.

• Brúsne puzdrá sa musia pohybovať voľne.

• V prípade už obrobeného dreva dávajte pozor na cu- dzie telesá, ako napr. klince alebo skrutky atď.

• Predtým, ako zapnete zapínač/vypínač, uistite sa, či je brúsny papier správne namontovaný a pohyblivé diely vykazujú ľahký chod.

na to uťahovací kľúč veľ. 13 (13).

Na zaručenie čistého a bezpečného pracovného pros- tredia sa odporúča výrobok používať v spojení so zaria- dením na odsávanie prachu.

2. Pred uvedením vretenovej brúsky do prevádzky

zapnite zariadenie na odsávanie prachu, aby ste dosiahli najväčšiu možnú účinnosť.

8.3 Výber a výmena brúsnych puzdier (obr. 1 – 8)

m Pozor! Vypnite výrobok a vytiahnite sieťovú zá- strčku. Pri výmene dbajte na to, aby boli všetky diely vyčistené. Dbajte na to, aby sa pri výmene brúsnych puzdier vždy namontovali pasujúce diely.

8.3.1 Výber vložky stola

POZOR! S príslušným brúsnym puzdrom vždy pou- žívajte pasujúcu vložku stola (4). Pri výbere príliš veľkej vložky stola hrozí nebezpečen- stvo priškripnutia prstov. Okrem toho sa môže obrobok týmto spôsobom dostať nadol medzi vložku stola (4) a brúsne puzdro (11). Brúsne puzdro (11) by malo presne pasovať, t. j. bez vôle, do stredného vybrania vložky stola (4). UPOZORNENIE: Uvedené hodnoty emisií hluku boli merané podľa normovanej skúšobnej metódy a môžu sa použiť na porovnanie elektrického náradia s iným zariadením. Uvedené hodnoty emisií hluku sa môžu použiť aj na predbežný odhad zaťaženia. VAROVANIE: Emisie hluku sa môžu počas skutočného používania elektrického náradia odlišovať od uvedených hodnôt v závislosti od druhu a spôsobu použitia elek- trického náradia, predovšetkým, aký druh obrobku sa obrába. Vykonajte opatrenia na ochranu proti zaťaženiam hlukom. Zohľadnite pritom celkový pracovný proces, teda aj oka- mihy, počas ktorých pracuje elektrické náradie bez zá- ťaže alebo je vypnuté. Vhodné opatrenia, okrem iného, zahŕňajú aj pravidelnú údržbu a starostlivosť elektrické- ho prístroja a použitých prístrojov, pravidelné prestávky, ako aj dobré plánovanie pracovných procesov.

• Odstráňte baliaci materiál, ako aj obalové a preprav- né poistky (ak sú použité).

• Skontrolujte, či je rozsah dodávky kompletný.

• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou. V prípade re- klamácií ihneď informujte dodávateľa.

• Neskoršie reklamácie nebudú uznané.

• Obal podľa možnosti uschovajte až do uplynutia zá- ručnej doby.

• Pred použitím sa oboznámte s prístrojom na základe návodu na obsluhu.

• Pri príslušenstve, ako aj pri dieloch podliehajúcich opotrebovaniu a náhradných dieloch, používajte iba originálne diely. Náhradné diely získate u svojho špecializovaného predajcu.

• Pri objednávkach uvádzajte naše čísla výrobkov, ako aj typ a rok výroby prístroja. m POZOR! Prístroj a baliaci materiál nie sú hračkami pre deti! Deti sa nesmú hrať s plastovými vreckami, fóliami a malými dielmi! Hrozí nebezpečenstvo prehltnu- tia a zadusenia!www.scheppach.com

2. Vyberte najvhodnejšie brúsne puzdro (11) a zodpo-

vedajúci gumový brúsny valec (10) pre vykonávanú úlohu (okrem použitia 13 mm brúsneho puzdra).

3. Určite vložku stola (4) podľa opisu v bode 9.2.1.

4. Vložte vložku stola (4) do pracovného stola (3)

5. Nasuňte brúsne puzdro (11), ak ešte nie je prítom-

7. Nasaďte horný vretenový kotúč (2). Dbajte pritom

8. Teraz nasaďte pružnú podložku (1a) a šesťhrannú

maticu (1) a utiahnite ich uťahovacím kľúčom (13). (Obr. 6 + 7) Upozornenie: Ak sa brúsne puzdro po uvedení výrobku do prevádzky otáča na brúsnom valci, je potrebné pevnejšie utiahnuť vretenovou maticu. Upozornenie: Pred zapnutím výrobku sa brúsne puz- dro nesmie dotýkať vložky stola.

9. Uvedenie do prevádzky

m POZOR! Pred uvedením do prevádzky je nevyhnutné výro- bok úplne zmontovať! VAROVANIE! Používajte protiprachovú masku, ochranné okuliare a odsávacie zariadenie. VAROVANIE! Uistite sa, že na vašom odeve a ochranných rukaviciach nie sú voľné vlákna. Mohlo by ich zachytiť rotujúce vreteno a pritiah- nuť vašu ruku alebo hlavu k otáčajúcemu sa vrete- nu, čo by mohlo spôsobiť vážne poranenia. Odpo- rúča sa používať ochranné rukavice, ktoré nie sú vyrobené z textilu.

• Po dokončení všetkých montážnych a nastavo- vacích prác zapnite výrobok a v chode naprázdno skontrolujte, či sa vreteno bez problémov pohybuje.

• Upozornenie: Vreteno sa otáča proti smeru hodi- nových ručičiek.

• VAROVANIE! Touto brúskou nebrúste kov. Pri brú- sení kovu vznikajú iskry, ktoré môžu zapáliť drevo a prachové častice na brúske alebo v pracovnom priestore.

• V prípade poruchy výrobok okamžite vypnite a od- stráňte príčinu poruchy. Pomocou nasledujúcej tabuľky sa dá určiť, ktorá vložka stola (4) a horný vretenový kotúč (2) sa má použiť s prí- slušným brúsnym puzdrom (10). Tabuľka: Priemer brúsneho puzdra Veľkosť vložky stola Veľkosť vretenového kotúča 13 mm 13 mm 14 mm 19 mm 19 mm 14 mm 26 mm 26 mm 24 mm 38 mm 38 mm 24 mm 51 mm 51 mm 44 mm 76 mm 76 mm 44 mm

8.3.2 Výber brúsneho puzdra so správnou zrni-

• Brúsne puzdrá s rôznou zrnitosťou sú k dispozícii v špecializovaných obchodoch alebo v našom servis- nom stredisku (na tento účel naskenujte QR kód na titulnej strane). Najbežnejšie zrnitosti sú hrubá (zrni- tosť 80), stredná (zrnitosť 120) a jemná (zrnitosť 240).

• Hrubá zrnitosť slúži na hrubé obrusovanie, stredná na vyhladzovanie povrchu a jemná na dokončovanie.

• Vždy vykonajte skúšobný chod na zvyšnom kuse, aby ste určili najvhodnejšiu zrnitosť pre príslušnú úlohu. Ak obrobok po brúsení ešte vykazuje stopy, opracujte ho znova hrubším brúsnym puzdrom, aby ste stopy odstránili, a až potom pokračujte s pôvod- ne zvoleným brúsnym puzdrom. Namiesto toho mô- žete na odstránenie nežiaducich stôp použiť aj nové brúsne puzdro a potom prejsť na jemnejšiu zrnitosť na dokončovanie. POZOR! Nepoužívajte nadmerne opotrebované brúsne puzdrá. V opačnom prípade hrozí riziko silného vývinu tepla, ktoré môže poškodiť brúsny valec. Na brúsne valce poškodené v dôsledku opotrebovaných brúsnych puzdier sa nevzťahuje záruka.

8.3.3 Upevnenie brúsneho puzdra (obr. 1 – 8)

Upozornenie: S výnimkou najmenšieho 13 mm brúsne- ho puzdra pasujú všetky brúsne puzdrá (11) na prísluš- ný gumový brúsny valec (10). Brúsne puzdro 13 mm sa osadzuje priamo na vreteno (7). Pripravte si pasujúci vretenový kotúč, brúsne puzdro, gumový brúsny valec a vložku stola, a namontujte ich podľa nasledujúceho postupu:www.scheppach.com

10. Elektrická prípojka

Nainštalovaný elektromotor je pripojený a priprave- ný na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN. Sieťová prípojka na stra- ne zákazníka, ako aj predlžovacie vedenie, musia zodpovedať týmto predpisom. Poškodené elektrické prípojné vedenie Na elektrických prípojných vedeniach často vznikajú škody na izolácii. Príčinami môžu byť:

• tlakové miesta, keď sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami,

• miesta zalomenia v dôsledku neodborného upevne- nia alebo vedenia prípojného vedenia,

• rozrezané miesta vzniknuté pri prejazde cez prípojné vedenie,

• poškodenie izolácie pri vytrhnutí z nástennej zásuvky,

• trhliny v dôsledku starnutia izolácie. Takéto poškodené elektrické prípojné vedenia sa nesmú používať a z dôvodu poškodenia izolácie sú životune- bezpečné. Elektrické prípojné vedenia pravidelne kontrolujte ohľa- dom poškodení. Dávajte pozor na to, aby pri kontrole prípojného vedenia nebolo vedenie pripojené k elektric- kej sieti. Elektrické prípojné vedenia musia zodpovedať prísluš- ným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s rovnakým označením. Vytlačenie označenia typu na prípojnom kábli je predpis. Prípojky a opravy elektrického vybavenia smie vykoná- vať iba kvalikovaný elektrikár. Motor na striedavý prúd

• Sieťové napätie musí predstavovať 230−240 V~.

• Predlžovacie vedenia do dĺžky 25 m musia vykazovať prierez 1,5 mm².

Druh pripojenia Y Ak je potrebná výmena sieťového prívodu, tak ju musí vykonať výrobca alebo jeho zástupca, aby sa zabránilo bezpečnostným ohrozeniam.

• Keď výrobok dosiahne plné otáčky, začnite s brú- sením.

• Pomaly privádzajte obrobok k brúsnemu valcu na pracovnom stole (3) proti smeru behu.

• Nevyvíjajte na obrobok nadmerný tlak.

• Po dokončení brúsenia vypnite prístroj a vytiahnite sieťovú zástrčku zo zásuvky.

9.1 Zapnutie a vypnutie

Pred zapnutím sa uistite, že medzi brúsnym valcom a vložkou stola nie je žiadny kontakt. Pred zapnutím sa uistite, že obrobok sa nedotýka brúsneho valca.

9.2 Použitie ako stacionárna brúska

Pri nepretržitom nasadení sa odporúča montáž pra- covného stola.

1. Za týmto účelom označte vývrty tým, že brúsku

umiestnite tak, ako má byť neskôr nainštalovaná a teraz na pracovný stôl zaznačte polohu otvorov, ktoré sa majú vyvŕtať.

2. Vyvŕtajte otvory cez pracovný stôl.

3. Umiestnite brúsku nad otvory a zasuňte vhodné

skrutky (nie sú v rozsahu dodávky) zhora do otvo- rov brúsky a pracovného stola.

4. Teraz naskrutkujte brúsku zdola pomocou podlo-

žených podložiek a vhodných šesťhranných matíc (nie sú v rozsahu dodávky).

9.3 Použitie ako mobilná brúska

Pri mobilnom nasadení brúsky sa odporúča montáž vhodnej základovej dosky. Tú potom môžete zasvorko- vať na príslušný pracovný stôl. Základová doska by mala mať minimálnu hrúbku 19 mm a mala by byť dostatočne väčšia ako brúska, aby ste našli miesto pre svorky.

1. Zaznačte na základnú dosku otvory, ktoré sa majú

2. Pokračujte podľa popisu v posledných 3 krokoch

bodu „Použitie ako stacionárny stroj“. Upozornenie: Dbajte na vhodnú dĺžku skrutiek. Skrut- ky Spax nesmú vyčnievať, aby nepoškodili podklad. Naproti tomu, skrutky so šesťhrannou hlavou musia vy- čnievať, aby bolo možné upevniť podložky a šesťhran- né matice.www.scheppach.com

Vnútri zariadenia sa nenachádzajú žiadne diely, na ktorých je potrebné vykonávať údržbu.

15. Oprava a objednávanie náhradných

dielov Po oprave alebo údržbe sa uistite, že sú namontované všetky bezpečnostné diely a v bezchybnom stave. Diely, ktoré môžu spôsobovať nebezpečenstvá, uchovávajte mimo dosahu iných osôb a detí. Pozor: Podľa zákona o zodpovednosti za chyby vý- robkov neručíme za chyby, ktoré boli spôsobené ne- odbornými opravami alebo nepoužívaním originálnych náhradných dielov. Poverte zákaznícky servis alebo autorizovaného odbor- níka. To isté platí aj pre diely príslušenstva. Náhradné diely a príslušenstvo získate v našom ser- visnom centre. Za týmto účelom naskenujte QR kód na titulnej strane. Prípojky a opravy Prípojky a opravy elektrického vybavenia smie vykoná- vať iba kvalikovaný elektrikár. V prípade otázok uveďte, prosím, nasledujúce údaje:

• údaje z typového štítka stroja, Dôležité upozornenie pre prípad opravy: V prípade zasielania výrobku na opravu majte na pamä- ti, že výrobok sa z bezpečnostných dôvodov musí zasie- lať na servisnú stanicu bez oleja a paliva.

15.1 Objednávanie náhradných dielov

Pri objednávaní náhradných dielov je potrebné uviesť nasledovné údaje:

• Údaje typového štítka Náhradné diely/príslušenstvo č. art.: Súprava brúsnych puzdier (zrnitosť 80 ø) 7903400707 Súprava brúsnych puzdier (zrnitosť 120 ø) 7903400708 Súprava brúsnych puzdier (zrnitosť 240 ø) 7903400709

15.2 Servisné informácie

Je potrebné dbať na to, že pri tomto výrobku podliehajú nasledujúce diely použitiu primeranému alebo prirodze- nému opotrebovaniu, resp. nasledujúce diely sú potreb- né ako spotrebné materiály.

m VAROVANIE! Pred každým nastavením, údrž- bou alebo opravou vytiahnite sieťovú zástrčku! Všeobecné údržbové opatrenia Raz za čas zo stroja utrite handrou triesky a prach. Raz za mesiac naolejujte otočné diely na predĺženie život- nosti nástroja. Motor neolejujte. Na čistenie plastu nepoužívajte žiadne leptavé prostriedky. Po každom použití sa musí brúska dôkladne vyčistiť. Pravidelne olejujte pohyblivé diely. Napustite pracovný stôl (3) tenkou vrstvou vosku Automotive Type Paste Wax; uľahčíte tým čistenie pracovného stola (3).

Prístroj a jeho príslušenstvo skladujte na tmavom, su- chom a nezamŕzajúcom mieste neprístupnom pre deti. Optimálna skladovacia teplota sa nachádza medzi 5 a 30 ˚C. Elektrické náradie skladujte v pôvodnom balení. Elektrické náradie zakryte, aby ste ho chránili pred pra- chom alebo vlhkosťou. Návod na obsluhu skladujte pri elektrickom náradí. Ak sa brúsne puzdrá, gumové valce, vložky stola a vretenové kotúče nepoužívajú, uschovajte ich do urče- ných miest zasunutia (12).

Pred všetkými údržbovými prácami vytiahnite sieťo- vú zástrčku!

14.1 Výmena brúsneho puzdra (11)

• V prípade dodania nového elektrického zariadenia výrobcom do domácnosti môže výrobca na požia- danie koncového užívateľa zabezpečiť bezplatný odvoz starého elektrického zariadenia. Za týmto účelom kontaktujte zákaznícky servis výrobcu.

• Tieto vyhlásenia sa vzťahujú iba na zariadenia in- štalované a predávané v krajinách Európskej únie a podliehajúce európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu platiť odliš- né ustanovenia pre likvidáciu starých elektrických a elektronických zariadení. Diely podliehajúce opotrebovaniu*: brusivá, vložky sto- la, gumové valce

Upozornenia k baleniu Baliace materiály sa dajú recyklo- vať. Prosím, likvidujte balenia ekologicky. Upozornenia k zákonu o elektrických a elektronic- kých zariadeniach (ElektroG) Staré elektrické a elektronické zariadenia nepatria do domového odpadu, ale sa musia odviezť na triedený zber, resp. likvidáciu!

• Staré batérie alebo akumulátory, ktoré nie sú pev- ne zabudované v starom prístroji, sa musia vybrať bez porušenia! Ich likvidácia je regulovaná zákonom o batériách.

• Vlastníci alebo používatelia elektrických a elektro- nických zariadení sú zo zákona povinní ich po po- užití vrátiť.

• Koncový užívateľ je zodpovedný za vymazanie svo- jich osobných údajov na starom zariadení, ktoré má byť zlikvidované!

• Symbol prečiarknutého odpadkového koša na ko- lieskach znamená, že staré elektrické a elektronické zariadenia sa nesmú likvidovať s domovým odpa- dom.

• Elektrické a elektronické zariadenia je možné bez- platne odovzdať na týchto miestach: - Verejná likvidácia alebo zberné miesta (napr. obecné stavebné dvory). - Predajné miesta elektronických zariadení (staci- onárne a online), ak sú predajcovia povinní ich prevziať späť alebo ich dobrovoľne ponúknuť. - Až tri staré elektrické zariadenia jedného typu s maximálnou dĺžkou hrany 25 centimetrov mô- žete bezplatne odovzdať bez toho, aby ste si naj- prv zakúpili nové zariadenie od výrobcu, alebo ich odovzdajte na inom autorizovanom zbernom mieste vo vašom okolí. - Viac doplňujúcich podmienok spätného odberu výrobcov a distribútorov sa dozviete v príslušnom zákazníckom servise.www.scheppach.com

17. Odstraňovanie porúch

V nasledujúcej tabuľke sú uvedené príznaky chýb a je tam opísané, ako môžete urobiť nápravu, keď váš stroj ne- pracuje správne. Ak pomocou toho nedokážete lokalizovať a odstrániť problém, obráťte sa na vašu servisnú dielňu. Porucha Možná príčina Náprava Motor sa nerozbieha. Poškodený zapínač/vypínač. Pred použitím brúsky vymeňte všetky poškodené diely. Poškodené vedenie zapínača/ vypínača. Poškodené relé zapínača/vypínača. Prepálená poistka. Vyhorený motor. Kontaktujte vaše miestne servisné centrum alebo autorizovanú servisnú stanicu. Každý pokus o opravu môže viesť k nebezpečenstvám, ak ju nevykonáva kvalikovaný odborník. Počas práce sa brúska spomaľuje. Na obrobok sa vyvíja príliš veľký tlak. Vyvíjajte na obrobok menší tlak. Brúsny pás odbieha od hnacích líšt. Nebeží v stope. Nastavte stopu. Počas brúsenia horí drevo. Brúsny kotúč alebo brúsny pás je natretý mazivom. Vymeňte pás alebo kotúč. Na obrobok sa vyvíjal príliš veľký tlak. Redukujte tlak na obrobok. Silné vibrácie. Nástroj je namontovaný voľne. Pevne upnite nástroj. Nástroj je chybný. Vymeňte nástroj. Vreteno hádže. Oprava servisnou stanicou.www.scheppach.com
