OSM100 - Slīpmašīna SCHEPPACH - Bezmaksas lietošanas instrukcija
Atrodiet ierīces rokasgrāmatu bez maksas OSM100 SCHEPPACH PDF formātā.
| Produkta veids | Svārstību slīpmašīna |
| Zīmols | Scheppach |
| Modelis | OSM100 |
| Izmēri (G x P x A) | 400 x 365 x 440 mm |
| Svars | 9 kg |
| Barošanas spriegums | 230-240 V~ / 50 Hz |
| Patērētā jauda | 450 W |
| Apgriezieni bez slodzes | 2000 min⁻¹ |
| Galda izmērs | 320 x 300 mm |
| Galda augstums | 320 mm |
| Svārstību gājiens | 16 mm |
| Maks. slīpēšanas augstums | 98 mm |
| Vārpstas diametrs | 12,7 mm |
| Sūkšanas uzmavas diametrs | ārp. 39 mm / iekš. 35 mm |
| Aizsardzības pakāpe | IPX0 |
| Aizsardzības klase | I |
| Darba režīms | S1 (nepārtraukts) |
| Skaņas spiediena līmenis | 75,3 dB (A) |
| Skaņas jaudas līmenis | 88,3 dB (A) |
| Slīpējami materiāli | Koksne un līdzīgi materiāli |
| Piegādāto slīpēšanas uzmavu skaits | 6 (K80, diametrs 13, 19, 26, 38, 51, 76 mm) |
| Piegādāto slīpēšanas cilindru skaits | 5 (diametrs 19, 26, 38, 51, 76 mm) |
| Piegādāto galda ieliktņu skaits | 6 (diametrs 13, 19, 26, 38, 51, 76 mm) |
| Piegādātie vārpstas diski | 3 (diametrs 14, 24, 44 mm) |
| Izmantošana | Neregulāru un pavedienveida detaļu slīpēšana un formēšana |
Bieži uzdotie jautājumi - OSM100 SCHEPPACH
Lietotāju jautājumi par OSM100 SCHEPPACH
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Slīpmašīna PDF formātā bez maksas! Atrodiet savu rokasgrāmatu OSM100 - SCHEPPACH un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. OSM100 zīmola SCHEPPACH.
LIETOŠANAS INSTRUKCIJA OSM100 SCHEPPACH
Uz ražojuma attēloto simbolu skaidrojums
Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.
 | Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādījumus! |
 | Lietojiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu. |
 | Lietojiet putekļu aizsargmasku. Apstrādājot kokmateriālu un citus materiālus, var rasties veselībai kaitīgi putekļi. Nedrīkst apstrādāt azbestu saturošu materiālu! |
 | Lietojiet aizsargbrilles. Darba laikā radušās dzirksteles vai no ierīces krītošas šķēpeles, skaidas un putekļi var izraisīt redzes zudumu. |
 | Svārstību gājiens |
 | Maks. slīpēšanas augstums |
 | Svars |
 | Ražojums atbilst spēkā esošajām Eiropas Direktīvām. |
 | Ražojums atbilst piemērojamām Serbijas vadlīnijām. |
Satura rādītājs: Lappuse:
- levads.... 198
- Ražojuma apraksts (1.-8. att.) 198
- Piegādes komplekts 198
- Noteikumiem atbilstoša lietošana.... 198
- Drošības norādījumi 199
- Tehniskie dati....201
- Izpakošana....202
- Uzbūve / pirms lietošanas sākšanas....202
- Lietošanas sākšana....203
- Pieslēgšana elektrotīklam 204
- Tīrīšana....205
- Transportēšana....205
- Glabāšana 205
- Apkope 205
- Remonts un rezerves dalu pasūtišana.... 205
- Utilizācija un otrreizēja izmantošana....206
- Traucējumu novēršana....207
- Atbilstības deklarācija....322

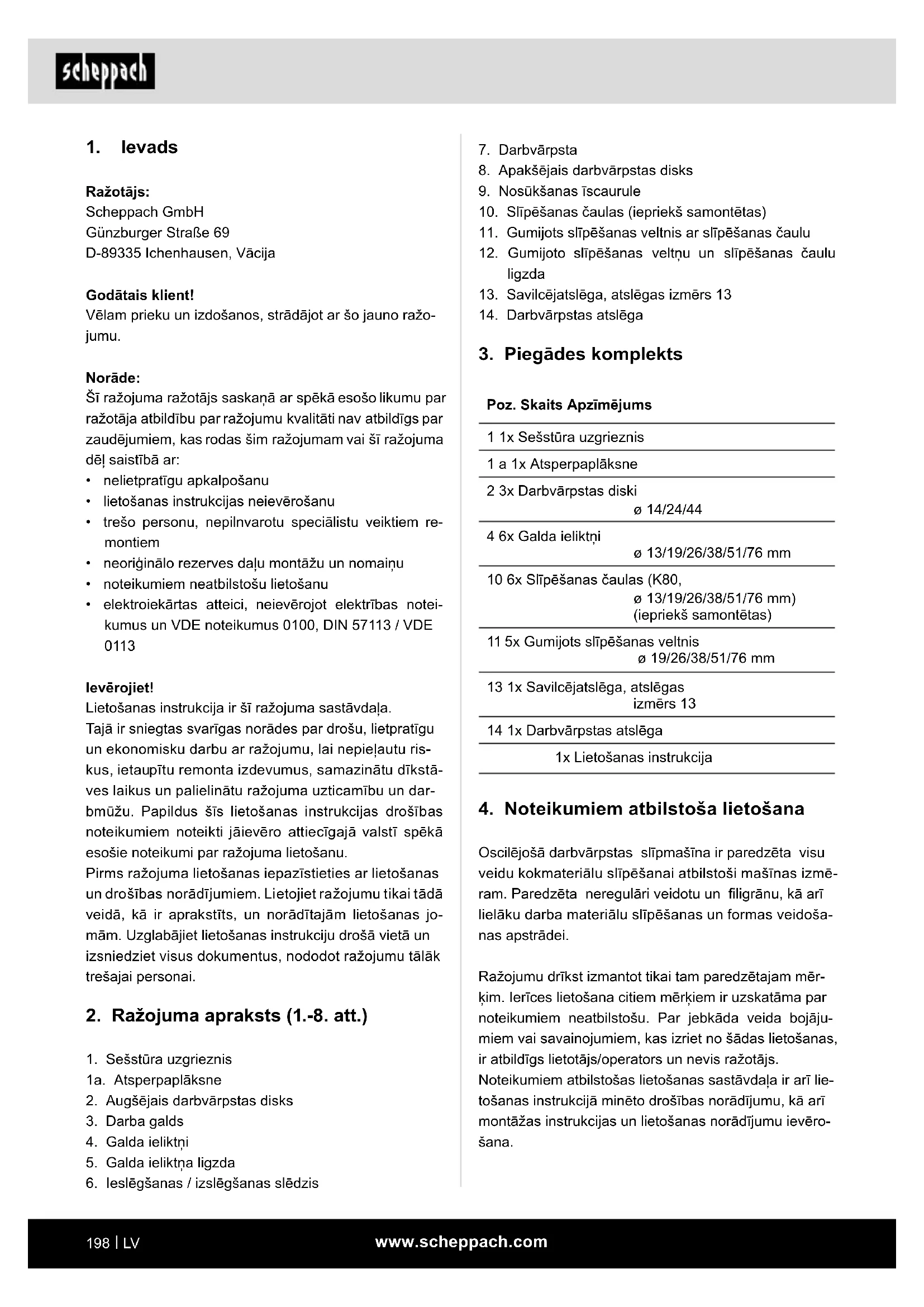

1. levads
Ražotājs:
Scheppach GmbH
D-89335 Ichenhausen, Vācija
Godātais klient!
Vēlam prieku un izdošanos, strādājot ar šo jauno ražojumu.
Norāde:
Šī ražojuma ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šim ražojumam vai šī ražojuma dēļ saistībā ar:
• nelietpratīgu apkalpošanu
- lietošanas instrukcijas neievērošanu
- trešo personu, nepilnvarotu speciālistu veiktiem remontiem
- neoriginālo rezerves daļu montāžu un nomaiņu
• noteikumiem neatbilstošu lietošanu
- elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113 / VDE 0113
levērojiet!
Lietošanas instrukcija ir šī ražojuma sastāvdaļa.
Tajā ir sniegtas svarīgas norādes par drošu, lietpratīgu un ekonomisku darbu ar ražojumu, lai nepieļautu riskus, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu ražojuma uzticamību un darbmūžu. Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ražojuma lietošanu.
Pirms ražojuma lietošanas iepazīstieties ar lietošanas un drošības norādījumiem. Lietojiet ražojumu tikai tādā veidā, kā ir aprakstīts, un norādītajām lietošanas jo-mām. Uzglabājiet lietošanas instrukciju drošā vietā un izsniedziet visus dokumentus, nododot ražojumu tālāk trešajai personai.
2. Ražojuma apraksts (1.-8. att.)
- Sešstūra uzgrieznis
1a. Atsperpaplāksne - Augšējais darbvārpstas disks
- Darba galds
- Galda ieliktni
- Galda ieliktna ligzda
-
leslēgšanas / izslēgšanas slēdzis
-
Darbvārpsta
- Apakšējais darbvārpstas disks
- Nosūkšanas īscaurule
- Slīpēšanas čaulas (iepriekš samontētas)
- Gumijots slīpēšanas veltnis ar slīpēšanas čaulu
- Gumijoto slīpēšanas veltnu un slīpēšanas čaulu ligzda
- Savilcējatslēga, atslēgas izmērs 13
- Darbvārpstas atslēga
3. Piegādes komplekts
Poz. Skaits Apzimējums
| 1 1x Sešstūra uzgrieznis |
| 1 a 1x Atsperpaplāksne |
| 2 3x Darbvārpstas diskiø 14/24/44 |
| 4 6x Galda ieliktņiø 13/19/26/38/51/76 mm |
| 10 6x Slīpēšanas čaulas (K80,ø 13/19/26/38/51/76 mm)(iepriekš samontētas) |
| 11 5x Gumijots slīpēšanas veltnisø 19/26/38/51/76 mm |
| 13 1x Savilcējatslēga, atslēgasizmērs 13 |
| 14 1x Darbvārpstas atslēga |
| 1x Lietošanas instrukcija |
4. Noteikumiem atbilstoša lietošana
Oscilējošā darbvārpstas slīpmašīna ir paredzēta visu veidu kokmateriālu slīpēšanai atbilstoši mašīnas izmēram. Paredzēta neregulāri veidotu un filigrānu, kā arī lielāku darba materiālu slīpēšanas un formas veidošanas apstrādei.
Ražojumu drīkst izmantot tikai tam paredzētajam mērķim. Ierīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojāju-miem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs/operators un nevis ražotājs.
Noteikumiem atbilstošas lietošanas sastāvdaļa ir arī lietošanas instrukcijā minēto drošības norādījumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošana.
Personām, kas ražojumu izmanto un apkopj, jāpārzina ražojums un jābūt informētām par iespējamiem riskiem. Patvalīga izmaiņu veikšana ražojumā pilnīgi atbrīvo ražotāju no atbildības par bojājumiem, kas radušies izmaiņu rezultātā.
Ražojumu drīkst lietot tikai ar ražotāja oriğinālajām da- lām un oriğinālajiem piederumiem.
Jāievēro ražotāja drošības, darba un apkopes noteikumi, kā arī tehniskajos raksturlielumos minētie izmēri. Nemiet vērā, ka mūsu ražojumi atbilstoši noteikumiem nav konstruēti komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs nesniedzam garantiju, ja ražojumu izmanto komerciālos, amatniecības vai rūpniecības uznēmumos, kā arī līdzīgos darbos.
Ražotājs nav atbildīgs par bojājumiem, kurus izraisījusi noteikumiem neatbilstoša lietošana vai nepareiza vadība.
5. Drošības norādījumi
Elektroinstrumentu vispārējie drošības norādījumi
⚠ BRĪDINĀJUMS! Izlasiet visus drošības norādī-jumus, norādes, ilustrācijas un tehniskos datus, ar kuriem šis elektroinstruments ir apgādāts.
Turpmāko norāžu neievērošana var izraisīt elektrisko triecienu, ugunsgrēku un/vai smagus savainojumus.
Uzglabājiet visus drošības norādījumus un norādes turpmākām uzzinām.
Drošības norādījumos izmantotais jēdziens “Elektroinstruments” attiecas uz elektroinstrumentiem, kurus darbina no elektrotīkla (ar tīkla vadu), vai uz elektroinstrumentiem, kurus darbina no akumulatora (bez tīkla vada).
- Darba vietas drošība
a) Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtība vai neapgaismotas darba vietas var radīt nelaimes gadījumus.
b) Nedarbojieties ar elektroinstrumentu sprādzien-bīstamā vidē, kurā atrodas viegli aizdedzināmi šķidrumi, gāzes vai putekļi. Elektroinstrumenti ģenerē dzirksteles, kas var aizdedzināt puteklus vai tvaikus.
c) Nelaidiet klāt bērnus un citas personas elektroinstrumenta lietošanas laikā. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār elektroinstrumentu.
- Elektriskā drošība
a) Elektroinstrumenta kontaktspraudnim jäiederas kontaktligzdä. Kontaktspraudni nekädä veidä nedrīkst izmainīt. Neizmantojiet adaptera kontaktspraudņus kopā ar iezemētiem elektroinstrumentiem. Neizmainīti kontaktspraudņi un piemērotas kontaktligzdas mazina elektriskā trieciena risku.
b) Nepieļaujiet fizisko kontaktu ar iezemētām virsmām, piem., caurulēm, apkures aprīkojumu, plītīm un ledusskapjiem. Pastāv paaugstināts elektriskā trieciena risks, ja jūsu kermenis ir iezemēts.
c) Sargājiet elektroinstrumentus no lietus vai slap-juma. Ūdens ieklūšana elektroinstrumentā palielina elektriskā trieciena risku.
d) Neizmantojiet savienošanas vadu citam nolūkam, lai pārnēsātu, uzkarinātu elektroinstrumentu vai atvienotu kontaktspraudni no kontaktligzdas. Sargājiet savienošanas vadu no karstuma, eļļas, asām malām vai kustīgām daļām. Bojāts vai sapinies savienošanas vads palielina elektriskā trieciena risku.
e) Kad darbojaties ar elektroinstrumentu ārpus telpām, izmantojiet tikai pagarinātāja vadus, kuri ir piemēroti arī darbiem ārpus telpām. Darbiem ārpus telpām piemērota pagarinātāja vada lietošana mazina elektriskā trieciena risku.
f) Ja elektroinstrumenta lietošana mitrā vidē nav novēršama, izmantojiet noplūdstrāvas aizsargslēdzi. Noplūdstrāvas aizsargslēdža lietošana mazina elektriskā trieciena risku.
- Personu drošība
a) Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un prātīgi sāciet darbu ar elektroinstrumentu. Nelietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Neuzmanības brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus savainojumus.
b) Lietojiet individuālos aizsardzības līdzekļus un vienmēr uzlieciet aizsargbrilles. Individuālo aizsardzības līdzekļu lietošana, piem., pretputekļu respirators, neslīdoši drošības apavi, aizsargkivere vai ausu aizsargi, atkarībā no elektroinstrumenta veida un izmantošanas, mazina savainojumu risku.
c) Nepieļaujiet nejaušu lietošanas sākšanu. Pārlie-cinieties, vai elektroinstruments ir izslēgts, pirms jūs to pievienojat pie elektroapgādes un/vai akumulatora, to satverat vai pārnēsājat. Ja elektroinstrumenta pārnēsāšanas laikā turat pirkstu uz slēdža vai elektroinstrumentu ieslēgtā veidā pievienojat pie elektroapgādes, tad var notikt nelaimes gadījumi.
d) Pirms ieslēdzat elektroinstrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslēgas. Instruments vai atslēga, kas atrodas elektroinstrumenta rotējošā dalā, var radīt savainojumus.
e) Nepieļaujiet nedabisku stāju. leņemiet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. Tādējādi jūs varat labāk kontrolēt elektroinstrumentu negaidītās situācijās.
f) Valkājiet piemērotu apgērbu. Nevalkājiet platu apgērbu vai rotaslietas. Sargājiet matus un ap-gērbu no kustīgajām daļām. Kustīgās daļas var satvert valīgu apgērbu, rotaslietas vai garus matus.
g) Ja ir iespējams uzstādīt putekļu nosūkšanas iekārtas un putekļu uztveršanas iekārtas, tās jāpievieno un pareizi jāizmanto. Putekļu nosūkšanas iekārtas izmantošana var mazināt bīstamību, ko rada putekļi.
h) Neuzskatiet, ka esat pilnīgā drošībā, un neignorējiet elektroinstrumenta drošības noteikumus, pat ja pēc daudzām lietošanas reizēm pārzināt elektroinstrumentu. Nevērīga rīkošanās var sekundes dalās radīt smagus savainojumus.
- Elektroinstrumenta izmantošana un apkalpošana
a) Nepārslogojiet elektroinstrumentu. Izmantojiet savā darbā šim nolūkam paredzētu elektroinstrumentu. Ar piemēroto elektroinstrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā.
b) Nelietojiet elektroinstrumentu, kuram ir bojāts slēdzis. Elektroinstruments, kuru nav iespējams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsalabo.
c) Atvienojiet kontaktspraudni no kontaktligzdas un/vai noņemiet noņemamo akumulatoru, pirms veicat ierīces regulējumus, nomaināt darbinstrumenta daļas vai noliekat projām elektroinstrumentu. Šis piesardzības pasākums novērš elektroinstrumenta nejaušu palaišanu.
d) Uzglabājiet neizmantotos elektroinstrumentus bērniem nepieejamā vietā. Neļaujiet lietot elektroinstrumentu personām, kuras nepārzina šo elektroinstrumentu vai nav izlasījušas šīs norādes. Elektroinstrumenti ir bīstami, ja tos lieto nepie-redzējušas personas.
e) Rūpīgi kopiet elektroinstrumentus un darbinstrumentu. Pārbaudiet, vai kustīgās daļas nevainojami darbojas un neiestrēgst, vai daļas nav salūzušas vai nav bojātas tā, ka ir traucēta elektroinstrumenta darbība. Pirms elektroinstrumenta lietošanas uzticiet salabot bojātās daļas. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti elektroinstrumenti.
f) Uzturiet griezējinstrumentus asus un tīrus. Rū-pīgi kopti griezējinstrumenti ar asām griezējmalām mazāk iestrēgst un ir vieglāk vadāmi.
g) Izmantojiet elektroinstrumentu, piederumus, darbinstrumentus utt. atbilstoši šim norādēm. Turklāt ṣemiet vērā darba apstāklus un izpildāmo darbu. Elektroinstrumenta lietošana citiem neparedzētiem lietošanas gadījumiem var radīt bīstamas situācijas.
h) Nodrošiniet, lai rokturi un satveršanas virsmas būtu sausas, tīras un nebūtu notraipītas ar ellu un smērvielu. Slideni rokturi un satveršanas virsmas neatlauj elektroinstrumenta drošu vadību un kontroli neparedzamās situācijās.
5. Serviss
a) Uzticiet savu elektroinstrumentu labot tikai kvalificētiem speciālistiem un, izmantojot tikai ori-ginālās rezerves daļas. Tādējādi nodrošina to, ka būs saglabāta elektroinstrumenta drošība.
Bridinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstāklos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.
Oscilējošo darbvārpstas slīpmašīnu papildu drošības noteikumi
⚠ BRĪDINĀJUMS! Neizmantojiet šo ierīci, pirms tā nav pilnīgi salikta un uzstādīta atbilstoši instrukcijām.
- Ja nepārzināt slīpmašīnas vadību, pieprasiet instrukcijas no vadītāja, pasniedzēja vai citas kvalificē-tas personas.
- IEVĚRĪBAI! Šī ierīce ir izstrādāta tikai koksnes vai koksnei līdzīga materiāla slīpēšanai. Citu materiālu slīpēšana var radīt ugunsgrēku, savainojumus vai ražojuma bojājumus.
• Vienmēr izmantojiet aizsargbrilles.
- Šī ierīce jāizmanto tikai iekšējos darbos.
- SVARĪGI! Uzstādiet un izmantojiet ierīci tikai uz horizontālas virsmas. Montāža uz nehorizontālas virsmas var radīt motora bojājumus.
- Ja pastāv tendence, ka ierīce varētu apgāzties vai pārvietoties lietošanas laikā, it īpaši slīpējot garus vai smagus darba materiālus, ierīce labi jāsavieno ar nesošo virsmu.
- Noturiet darba materiālu, kad to slīpējat.
- Nelietojiet cimdus un neturiet darba materiālu ar lupatiņu, kad slīpējat darba materiālu.
- Nekad neslīpējiet darba materiālus, kas ir pārāk mazi drošai vadībai.
- Nepieļaujiet neērtas roku kustības, kuru laikā jūs varētu pēkšni noslīdēt pie slīplentes vai slīpripas.
- Kad apstrādājat lielus darba materiālus, jums vajadzētu izmantot papildu atbalstu galda augstumā.
- Nekad neslipējiet neatbalstītu darba materiālu. Atbalstiet darba materiālu ar galdu vai atbalstu, izņemot izliektus darba materiālus – pie slīpripas ārpuses.
- Pirms ieslēdzat ierīci, vienmēr novāciet atgriezumus un citus gabalus no galda, atbalsta vai slīplentes.
- Neko neplānojiet vai neuzstādiet uz galda, kad darbojas slīpmašina.
- Izslēdziet ierīci un atvienojiet kontaktspraudni no kontaktligzdas, kad uzstādāt vai novācat piederumus.
- Nekad neatstājiet instrumenta darba vietu, ja instruments ir ieslēgts vai instruments vēl pilnīgi nav apstādināts.
- Vienmēr novietojiet darba materiālu uz slīpēšanas galda. Izliektus instrumentus, slīpējot pie škīvjveida slīpripas, droši uzlieciet uz galda.
Atlikušie riski
lerīce ir konstruēta saskaņā ar tehniskās attīstības līmeni un vispāratzītajiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski.
- Pirkstu un roku savainošanās risks, ko rada rotējoša slīpripa slīpējošā instrumenta nelietpratīgas vadīšanas vai balsta gadījumā.
- Savainošanās risks, ko rada izsviestie instrumenti nelietpratīgas noturēšanas vai vadīšanas gadījumā.
- Veselības apdraudējums, ko rada strāva, izmantojot nepienācīgus elektropieslēguma vadus.
- Turklāt, neskatoties uz visiem veiktajiem piesardzī-bas pasākumiem, var pastāvēt atlikušie riski, kas nav acīmredzami.
- Atlikušos riskus var minimizēt, ja kopā ievēro “Drošības norādījumus” un “Noteikumiem atbilstošu lietošanu”, kā arī lietošanas instrukciju.
- Nepieļaujiet nejaušu ierīces iedarbināšanos: ievietojot spraudni kontaktligzdā, nedrīkst nospiest iedarbināšanas taustinu.
- Izmantojiet instrumentu, kas ieteikts šajā lietošanas instrukcijā. Tā panāksiet, ka ierīcei ir optimāla jauda.
6. Tehniskie dati
| Konstruktīvie izmēriG x P x A | 400 x 365 x 440 mm |
| Motors 230–240 V~ / 50 Hz | |
| Ieejas jauda 450 W | |
| Apgriezienu skaits 2000 min | -1 |
| Galda izmēri 320 x 300 mm | |
| Galda augstums 320 mm | |
| Svārstību gājiens 16 mm | |
| Maks. slīpēšanas augstums 98 mm | |
| Darbvārpstas ø 12,7 mm | |
| Nosūkšanas īscaurules ø | ārējais ∅ 39 mm /iekšējais ∅ 35 mm |
| Svars 9 kg | |
| Aizsardzības pakāpe IPX0 | |
| Aizsardzības klase l | |
| Darba režīms S1* |
Paturētas tiesības veikt tehniskas izmainas!
*S1: ilgstošas lietošanas režīms ar nemainīgu slodzi
Troksnis
Trokšnu vērtības bija noteiktas atbilstoši standarta EN 62841 prasībām.
| Skaņas spiediena līmenis L_pA | 75,3 dB |
| Kļūda K_pA | 3 dB |
| Skaņas jaudas līmenis, L_WA | 88,3 dB |
| Kļūda K_WA | 3 dB |
⚠ BRĪDINĀJUMS
Pārāk lielas un biežas trokšņu ietekmes var radīt dzirdes traucējumus vai dzirdes zaudēšanu.
- Lietojiet ausu aizsargus.
- Izdariet pārtraukumus.
Vibrācijas kopējās vērtības (triju virzienu vektoru summa) noteiktas atbilstoši standarta EN 62841 prasībām.
NORĀDE: Norādītās trokšņa emisijas vērtības ir mērītas saskaņā ar standartizētu pārbaudes metodi, un tās var izmantot elektroinstrumenta salīdzināšanai ar citām ierīcēm.
Norādītās trokšņa emisijas vērtības var izmantot arī slo-dzes sākotnējai novērtēšanai.
BRĪDINĀJUMS! Trokšņa emisijas vērtības elektroinstrumenta faktiskās lietošanas laikā var atšķirties no norādītajām vērtībām atkarībā no elektroinstrumenta izmantošanas veida, it sevišķi no tā, kāda veida darba materiāls tiek apstrādāts.
Veiciet pasākumus, lai pasargātos no trokšņu ietekmes.
Turklāt ṣemiet vērā visu darba gaitu, tātad arī brīžus, kad elektroinstruments darbojas bez slodzes, vai ir izslēgts. Piemēroti pasākumi bez visa pārējā ietver sevī elektroinstrumenta un ievietojamā instrumenta regulāru apkopi un kopšanu, regulārus pārtraukumus, kā arī labu darba gaitas plānošanu.
7. Izpakošana
- Atveriet iepakojumu un uzmanîgi iznemiet ierîci.
- Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
- Pārbaudiet, vai piegādes komplekts ir pilnīgs.
- Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties sazinieties ar starpnieku.
• Vēlākas reklamācijas netiek atzītas. - Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.
- Pirms lietošanas iepazīstieties ar ierīci, izmantojot lietošanas instrukciju.
- Piederumiem, kā arī nodilušo daļu aizvietošanai un rezerves daļām izmantojiet tikai oriģinālās daļas. Rezerves daļas saņemsiet savā tirdzniecības uzņē-mumā.
- Pasūtijumos norādiet mūsu preces numurus, kā arī ierīces tipu un izgatavošanas gadu.
⚠ IEVÊRĪBAI!
lerīce un iepakojuma materiāls nav rotallietas! Bērni nedrīkst rotalāties ar plastikāta maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!
8. Uzbūve / pirms lietošanas sākšanas
⚠ BRĪDINĀJUMS!
Vienmēr atvienojiet tīkla kontaktspraudni, pirms veicat ierīces iestatījumus.
- Pirms lietošanas sākšanas pareizi jāuzstāda visi pārsegi un drošības mehānismi.
- Slīpēšanas čaulām jāspēj brīvi griezties.
- levērojiet, lai jau apstrādātajā kokmateriālā nebūtu svešķermenu, piem., naglu vai skrūvju utt.
- Pirms ierīces ieslēgšanas vai izslēgšanas pārliecinieties, vai slīpēšanas papīrs ir pareizi uzstādīts un kustīgās dalas kustas brīvi.
8.1 Darbvārpstas (7) montāža (2. att.)
- Novietojiet darbvārpstu (7) uz motora vārpstas vītnes.
- Turiet motora vārpstu pozīcijā, šim nolūkam izmantojot savilcējatslēgu, atslēgas izmērs 13 (13).
- Uzskrūvējiet darbvārpstu (7) pulksteņrādītāja kustības virzienā uz motora vārpstas, izmantojot šim nolūkam darbvārpstas atslēgu (14).
8.2 Pievienošana pie nosūkšanas iekārtas (1. att.)
Lai nodrošinātu tīru un drošu darba vidi, ir ieteicams izmantot ražojumu kopā ar putekļu nosūkšanas iekārtu.
- Pievienojiet putekļu nosūkšanas iekārtas šļūteni pie nosūkšanas īscaurules (9) un pārliecinieties, vai tā stingri turas.
- Pirms sākat lietot oscilējošo darbvārpstas slīpmašīnu, ieslēdziet putekļu nosūkšanas iekārtu, lai pa-nāktu maksimāli iespējamo efektivitāti.
8.3 Slīpēšanas čaulu izvēle un nomaiņa (1-8. att.)
⚠️ levērībai! Izslēdziet ražojumu un atvienojiet tīkla kontaktspraudni.
Nomaiņas laikā uzmaniet, lai visas daļas būtu notīrītas. Uzmaniet, lai slīpēšanas čaulu nomaiņas laikā vienmēr uzstādītu šim nolūkam piemērotās daļas.
8.3.1 Galda ieliktna izvēle
IEVĚRĪBAI! Vienmēr attiecīgajai slīpēšanas čaulai izmantojiet piemērotu galda ieliktni (4).
Ja izvēlas pārāk lielu galda ieliktni, pastāv iespiestu pirkstu risks.
Turklāt darba materiāls šādā veidā var nonākt uz leju starp galda ieliktni (4) un slīpēšanas čaulu (11).
Slīpēšanas čaulai (11) vajadzētu precīzi, t.i., bez spraugas, iederēties galda ieliktņa (4) vidējā padzilīnājumā.
Izmantojot turpmāko tabulu, ir iespējams noteikt, kāds galda ieliktnis (4) un kāds augšējais darbvārpstas disks (2) jāizmanto ar attiecīgo slīpēšanas čaulu (10).
Tabula:
| Slīpēšanasčauludiametrs | Galda ieliktņuizmērs | Darbvārpstasdiska izmērs |
| 13 mm 13 m | m 14 mm | |
| 19 mm 19 m | m 14 mm | |
| 26 mm 26 m | m 24 mm | |
| 38 mm 38 m | m 24 mm | |
| 51 mm 51 m | m 44 mm | |
| 76 mm 76 m | m 44 mm |
8.3.2 Slīpēšanas čaulas ar pareizo grauda izmēru izvēle
- Specializētā tirdzniecības uzņēmumā vai mūsu servisa centrā (Šim nolūkam noskenējiet kvadrātkodu titullapā.) var iegādāties slīpēšanas čaulas ar dažādu grauda izmēru. Izplatītākie grauda izmēri ir rupjš (grauda izmērs 80), vidējs (grauda izmērs 120) un smalks (grauda izmērs 240).
- Rupjais grauda izmērs paredzēts rupjai noslīpēšanai, vidējais – virsmas nogludināšanai un smalkais – galīgai apstrādei.
- Vienmēr veiciet izmēginājuma darbību uz atgriezuma, lai noteiktu vislabāk piemērotu grauda izmēru attiecīgajam uzdevumam. Ja darba materiālam pēc slīpēšanas vēl ir kādas pēdas, atkārtoti apstrādājiet to ar rupjāku slīpēšanas čaulu, lai likvidētu pēdas, pirms turpināt ar sākotnēji izvēlēto slīpēšanas čaulu. Tā vietā nevēlamu pēdu novākšanai varat izmantot arī jaunu slīpēšanas čaulu un tad galīgai apstrādei pāriet uz smalkāku grauda izmēru.
IEVĚRĪBAI! Neizmantojiet pārmērīgi nolietotas slīpēšanas čaulas. Pretējā gadījumā draud spēcīga siltuma izdalīšanās, kā rezultātā slīpēšanas veltnim var rasties bojājumi. Garantija nesedz sakarā ar nolietotām slīpēšanas čaulām bojātos slīpēšanas veltnus.
8.3.3 Slīpēšanas čaulas piestiprināšana (1.-8. att.)
Norāde: Izņemot vismazāko 13 mm slīpēšanas čaulu, visas pārējās slīpēšanas čaulas (11) der uz piederīgā gumijotā slīpēšanas veltņa (10). Slīpēšanas čaulu 13 mm uzliek tieši uz darbvārpstas (7).
Sagatavojiet piemērotu darbvārpstas disku, slīpēšanas čaulu, gumijoto slīpēšanas veltni un galda ieliktni un uzstādiet šādi:
- Uzlieciet apakšējo darbvārpstas disku (8) uz darb-vārpstas (7) (3. att.).
- Izvēlieties izpildāmajam uzdevumam vislabāk pie- mēroto slīpēšanas čaulu (11) un atbilstošu gumijoto slīpēšanas veltni (10) (izņemot, ja lieto 13 mm slīpēšanas čaulu).
- Nosakiet galda ieliktni (4), kā aprakstīts 9.2.1. punktā.
- levietojiet galda ieliktni (4) darba galdā (3) (4. att.).
- Uzbīdiet slīpēšanas čaulu (11), ja vēl nav pieejama, uz gumijotā slīpēšanas veltna (10).
- Pēc tam uzlieciet gumijoto slīpēšanas veltni (10) uz darbvārpstas (7) (5. att.).
- Uzlieciet augšējo darbvārpstas disku (2). Turklāt ievērojiet pareizo izmēru.
- Tagad uzlieciet atsperpaplāksni (1a) un sešstū-ra skrūvi (1) un pievelciet to savilcējatslēgu (13). (6. + 7. att.)
Norāde: Ja ražojuma lietošanas sākšanas laikā slīpēšanas čaula griežas uz slīpēšanas veltņa, stingrāk jāpievelk darbvārpstas uzgrieznis.
Norāde: Pirms ražojuma ieslēgšanas slīpēšanas čaula nedrīkst saskarties ar galda ieliktni.
9. Lietošanas sākšana
⚠ IEVÊRĪBAI!
Pirms lietošanas sākšanas noteikti pilnīgi samontējiet ražojumu!
BRĪDINĀJUMS! Izmantojiet pretputekļu respiratoru, aizsargbrilles un nosūkšanas iekārtu.
BRĪDINĀJUMSI Pārliecinieties, vai apģērbam un aizsargcimdiem nav valīgu diegu. Tos varētu satvert rotējošā darbvārpsta un pievilkt delnu vai galvu pie rotējošās darbvārpstas un tādējādi izraisīt smagus savainojumus. Ir ieteicams neizmantot aizsargcimdus uz tekstilauduma pamata.
- Pēc visu montāžas un regulēšanas darbu pabeigšanas, izslēdziet ražojumu un pārbaudiet tukšgaitā, vai darbvārpsta nevainojami griežas.
- Norāde: Darbvārpsta griežas pretēji pulksteņrādītāja kustības virzienam.
-
BRĪDINĀJUMS! Neslīpējiet metālu ar šo slīpmašīnu. Metāla slīpēšana rada dzirksteļošanu, kas var aizdedzināt kokmateriālu un putekļu dalīņas uz slīpmašīnas vai darba zonā.
-
Traucējumu gadījumā nekavējoties izslēdziet ražojumu un novērsiet cēloni.
- Kad ražojums ir sasniedzis pilnu apgriezienu skaitu, sāciet slīpēšanas darbus.
- Lēnām pievadiet darba materiālu uz darba galda (3) pie slīpēšanas veltņa pretēji griešanās virzienam.
- Neizdariet pārmērīgu spiedienu uz darba materiālu.
- Kad esat pabeidzis slīpēšanu, izslēdziet ierīci un atvienojiet tikla kontaktspraudni no kontaktligzdas.
9.1 leslēgšana un izslēgšana
Pirms ieslēgšanas pārliecinieties, vai nav saskares starp slīpēšanas veltni un galda ieliktni. Pirms ieslēgšanas pārliecinieties, vai darba materiāls neskar slīpēšanas veltni.
- Lai ieslēgtu ierīci, nospiediet zaļo ieslēgšanas / izslēgšanas slēdzi (I) (1).
- Lai izslēgtu slīpmašīnu, nospiediet sarkano ie-slēgšanas / izslēgšanas slēdzi (O) (1).
9.2 Izmantošana par stacionāru ierīci
llgstošai izmantošanai ir ieteicama montāža uz darbgalda.
- Šim nolūkam atzīmējiet urbuma vietas, novietojiet slīpmašīnu tā, kā tā pēc tam jāuzstāda un atzīmējiet izurbjamo caurumu izvietojumu uz darbgalda.
- Izurbiet caurumus caur darbgaldu.
- Novietojiet slīpmašīnu virs caurumiem un ievadiet piemērotas skrūves (nav iekļautas piegādes komplektā) no augšas caur slīpmašīnas un darbgalda caurumiem.
- Tagad no apakšas pieskrūvējiet slīpmašīnu, izmantojot apakšā paliktās paplāksnes un piemē-rotos seštūra uzgriežņus (nav iekļauti piegādes komplektā).
9.3 Izmantošana par pārvietojamu ierīci
Šīs slīpmašīnas pārvietojamai izmantošanai ir ieteicama montāža uz piemērotas pamatplātnes. Tad jūs varat to iespiest uz attiecīgā darbgalda.
Pamatplātnei vajadzētu būt minimālajam biezumam 19 mm un pietiekami lielākai par slīpmašīnu, lai jūs atrastu vietu spailēm.
- Atzīmējiet urbjamos caurumus uz pamatplātnes.
- Turpiniet, kā aprakstīts punkta "Lietošana par stacionāru ierīci" pēdējās 3 darbībās.
Norāde: levērojiet skrūvju piemēroto garumu. Spax skrūves nedrīkst būt izvirzītas, lai nesabojātu pamatni. Turklāt sešstūrgalvas skrūvēm jābūt izvirzītām, lai varētu piestiprināt paplāksnes un sešstūra uzgriežņus.
10. Pieslēgšana elektrotīklam
Uzstādītais elektromotors ir pievienots darbam ga- tavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrotīkla pieslēgumam un izmantotajiem pagarinātājiem jāatbilst šiem no- teikumiem.
Bojāts elektriskais savienošanas vads
Elektriskajiem pieslēguma vadiem bieži rodas izolācijas bojājumi.
To iemesli var būt šādi:
- saspiestas vietas, ja savienošanas vadi stiepjas caur logu vai durvju ailēm
- salocijuma vietas savienošanas vada nepareizas no- stiprināšanas vai izvietošanas dēl
- griezuma vietas savienošanas vada pārbraukšanas dēl
- izolācijas bojājumi, izraujot no sienas kontaktligzdas
- plaisas izolācijas novecošanās dēl
Šādus bojātus elektriskos savienošanas vadus nedrīkst izmantot, un izolācijas bojājumu dēl tie ir bīstami dzīvībai.
Regulāri pārbaudiet, vai pieslēguma vadiem nav bojā-jumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.
Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai pieslēguma vadus ar tādu pašu markejumu.
Tipa markejuma uzdrukātais teksts uz pieslēguma kabeļa ir obligāts.
Elektriskā aprīkojuma pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektriķis.
Mainstrāvas motors
- Tīkla spriegumam jābūt 230–240 V\~.
- Pagarinātāja vadiem līdz 25 m garumam jābūt 1,5 mm² škērsgriezumam.
- Pagarinātāja vadiem, kas garāki par 25 m, jābūt 2,5 mm² škērsgriezumam.
Pievienošanas veids Y
Ja ir nepieciešama tīkla pieslēguma vada nomaiņa, tad tā jāizpilda ražotājam vai tā pārstāvim, lai nepieļautu drošības apdraudējumus.
11. Tīrīšana
△ BRĪDINĀJUMS! Pirms jebkādiem regulēšanas, tehniskās uzturēšanas vai remonta darbiem atvienojiet tīkla kontaktspraudni!
Vispārējie apkopes pasākumi
Laiku pa laikam ar salveti noslaukiet skaidas un puteklus no ierīces. Lai pagarināta instrumenta darbmūžu, reizi mēnesī ieellojiet rotējošās detalas. Neellojiet motoru.
Plastmasas tīrīšanai nelietojiet kodīgus līdzekļus. Slīpmašīna rūpīgi jānotīra pēc katras lietošanas. Regulāri ieeļlojiet visas kustīgās daļas. leziediet darba galdu (3) ar plānu kārtu Automotive Type Paste Wax; tādējādi jūs atvieglosiet darba galda (3) tīrīšanu.
12. Transportēšana
Pirms transportēšanas izslēdziet ražojumu un atvienojiet tīkla kontaktspraudni.
Satveriet ražojumu aiz apakšpuses. Nepaceliet ražojumu aiz darba galda (3).
13. Glabāšana
Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. leteicamā glabāšanas temperatūra ir 5-30°C.
Glabājiet elektroinstrumentu originālajā iepakojumā. Nosedziet elektroinstrumentu, lai to aizsargātu pret pu- tekliem vai mitrumu.
Uzglabājiet lietošanas instrukciju pie elektroinstrumenta.
Kad neizmantojat slīpēšanas čaulas, gumijotos veltnus, galda ieliktņus un darbvārpstas diskus, uzglabā-jiet tos šim nolūkam paredzētajās ligzdās (12).
14. Apkope
Pirms jebkādiem apkopes darbiem atvienojiet tikla kontaktspraudni!
14.1 Slīpēšanas čaulas (11) nomaiņa
-
Noņemiet slīpēšanas čaulu (11) no gumijotā slīpēšanas veltņa (10).
-
Uzbīdiet jaunu slīpēšanas čaulu (11) uz gumijotā slīpēšanas veltņa (10).
Ierīces iekšpusē neatrodas daļas, kam būtu nepieciešama apkope.
15. Remonts un rezerves daļu pasūtīšana
Pēc remonta vai apkopes pārliecinieties, vai visas daļas, kas attiecas uz drošību, ir piestiprinātas un atrodas ne-vainojamā stāvoklī. Daļas, kas rada savainojumus, uz-glabājiet citām personām un bērniem nepieejamā vietā.
levērībai! Saskaņā ar Likumu par ražotāja atbildību par ražojumu kvalitāti ražotājs nav atbildīgs par bojājumiem, kas radušies nelietpratīgi veiktu remontdarbu vai oriģi-nālo rezerves daļu neizmantošanas dēl.
Vērsieties klientu servisā vai pie pilnvarota speciālista. Atbilstoši nosacījumi attiecas arī uz piederumiem.
Rezerves daļas un piederumus varat saņemt mūsu servisa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.
Pieslēgumi un remonts
Elektriskā aprīkojuma pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektrikis.
Jautājumu gadījumā norādiet šādus datus:
- motora strāvas veids;
- ierīces datu plāksnītē norādītie dati;
Svarīga norāde remonta gadījumā:
Veicot ražojuma piegādes atgriešanu remonta veikšanai, ievērojiet, ka tas drošības apsvērumu dēļ tehniskās ap-kalpošanas stacijai jānosūta bez ellas un bez degvielas.
15.1 Rezerves daļu pasūtīšana
Veicot rezerves daļu pasūtīšanu, jānorāda šāda informācija:
- Modela apzīmējums
- Preces numurs
- Datu plāksnītē norādītie dati
Rezerves daļas/piederumi preces Nr.:
| Slīpēšanas čaulu komplekts (grauda izmērs 80 ø) | 7903400707 |
| Slīpēšanas čaulu komplekts (grauda izmērs 120 ø) | 7903400708 |
| Slīpēšanas čaulu komplekts (grauda izmērs 240 ø) | 7903400709 |
15.2 Servisa informācija
Jäievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, respektīvi, šīs detaļas ir nepieciešams sagādāt kā patērējamos materiālus.
Nodilstošas detaļas*: Abrazīvie līdzekļi, galda ieliktņi, gumijotie veltņi
* nav obligāti iekļauts piegādes komplektā!
16. Utilizacija un otrreizēja izmantošana
Norādes par iepakojumu
lepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasībām.
Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)
Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod škirošanas vai utilizācijas punktā!
- Nolietotās baterijas vai akumulatori, kas nav nekus-tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci-jas likums par baterijām.
- Elektrisko un elektronisko iekārtu Īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.
- Gala lietotājs patstāvīgi ir atbildīgs par savu personī-go datu dzēšanu no utilizējamajās nolietotās iekārtas!
- Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.
-
Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:
-
Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi).
- Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uznēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakal, vai tie sniedz šādu pakalpojumu brīvprātīgi.
- Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.
-
Citas ražotāja un izplatītāja papildu pienemšanas atpakal' prasības uzzināsiet attiecīgajā klientu servisā.
-
Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.
- Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.
17. Traucējumu novēršana
Turpmāk tabulā ir parādītas kļūdu pazīmes un aprakstīts, kā jūs varat tās novērst, ja jūsu ierīce nedarbojas pareizi. Ja jūs tādā veidā nevarat lokalizēt un novērst problēmu, vērsieties tuvākajā servisa darbnīcā.
| Traucējums lespējamais cēlonis Novēršana | ||
| Motors nesāk darboties. | Bojāts ieslēgšanas / izslēgšanas slēdzis. | Nomainiet visas bojātās daļas, pirms lietojat slīpmašīnu. |
| Bojāts ieslēgšanas / izslēgšanas slēdža vads. | ||
| Bojāts ieslēgšanas / izslēgšanas slēdža relejs. | ||
| Sadedzis drošinātājs. | ||
| Sadedzis motors. | Sazinieties ar vietējo servisa centru vai pilnvarotu tehniskās apkalpošanas staciju.Katrs labošanas mēģinājums var radīt riskus, ja to neveic kvalificēts speciālists. | |
| Ierīce darba laikā klūst lēnāka. | Tiek izdarīts pārāk liels spiediens uz darba materiālu. | Izdariet mazāku spiedienu uz darba materiālu. |
| Slīplente novirzās no piedziņas sliedēm. | Tā nevirzās pa sliedi. Pieregulējiet sliedi. | |
| Slīpēšanas laikā deg koksne. | Slīpripa vai slīplente ir pārklāta ar smērvielu. | Nomainiet lenti vai ripu. |
| Izdarīts pārāk liels spiediens uz darba materiālu. | Samaziniet spiedienu uz darba materiālu. | |
| Spēcīga vibrācija. | Instruments valīgi uzstādīts. lestipriniet instrumentu. | |
| Bojāts instruments. Nomainiet instrumentu. | ||
| Darbvārpsta sitas. Labošana jāveic servisa centram. | ||
Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detalu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.
