Produkttyp	Schwingschleifer
Marke	Scheppach
Modell	OSM100
Abmessungen (L x B x H)	400 x 365 x 440 mm
Gewicht	9 kg
Netzspannung	230-240 V~ / 50 Hz
Leistungsaufnahme	450 W
Leerlaufdrehzahl	2000 min⁻¹
Tischgröße	320 x 300 mm
Tischhöhe	320 mm
Schwinghub	16 mm
Maximale Schleifhöhe	98 mm
Spindeldurchmesser	12,7 mm
Absaugstutzen-Durchmesser	außen 39 mm / innen 35 mm
Schutzart	IPX0
Schutzklasse	I
Betriebsart	S1 (Dauerbetrieb)
Schalldruckpegel	75,3 dB (A)
Schallleistungspegel	88,3 dB (A)
Schleifbare Materialien	Holz und ähnliche Materialien
Anzahl mitgelieferter Schleifhülsen	6 (K80, Durchmesser 13, 19, 26, 38, 51, 76 mm)
Anzahl mitgelieferter Schleifzylinder	5 (Durchmesser 19, 26, 38, 51, 76 mm)
Anzahl mitgelieferter Tischeinsätze	6 (Durchmesser 13, 19, 26, 38, 51, 76 mm)
Mitgelieferte Spindelscheiben	3 (Durchmesser 14, 24, 44 mm)
Verwendung	Schleifen und Formen von unregelmäßigen und filigranen Werkstücken

Häufig gestellte Fragen - OSM100 SCHEPPACH

Welche Materialien kann ich mit der Scheppach OSM100 schleifen?

Dieser Schwingschleifer ist zum Schleifen von Holz und ähnlichen Materialien ausgelegt. Das Schleifen von Metall ist verboten, da es Funken und Brände verursachen kann.

Wie wechsle ich eine Schleifhülse?

Ziehen Sie zuerst den Netzstecker. Entfernen Sie die Sechskantmutter (1) und den Federring (1a), dann die obere Spindelscheibe (2). Nehmen Sie den Gummischleifzylinder (10) mit der gebrauchten Schleifhülse (11) ab. Setzen Sie eine neue Schleifhülse auf den Zylinder und montieren Sie alles in umgekehrter Reihenfolge wieder zusammen. Achten Sie darauf, den Tischeinsatz (4) mit passendem Durchmesser zu verwenden.

Welches Zubehör wird mit der Schwingschleifer OSM100 geliefert?

Die Lieferung umfasst: 6 Schleifhülsen (K80, ø 13/19/26/38/51/76 mm), 5 Gummischleifzylinder (ø 19/26/38/51/76 mm), 6 Tischeinsätze (ø 13/19/26/38/51/76 mm), 3 Spindelscheiben (ø 14/24/44 mm), einen Gabelschlüssel (SW13), einen Spindelschlüssel, eine Sechskantmutter mit Federring und die Bedienungsanleitung.

Wie schließe ich einen Staubsauger an die Schleifmaschine an?

Schließen Sie den Schlauch Ihres Staubsaugers an den Absaugstutzen (9) auf der Rückseite der Maschine an. Der Außendurchmesser beträgt 39 mm, der Innendurchmesser 35 mm. Schalten Sie den Staubsauger vor dem Gebrauch der Schleifmaschine ein, um maximale Effizienz zu erzielen.

Welche Leistung hat der Schwingschleifer OSM100?

Die Maschine ist mit einem 450 W Motor bei 230-240 V~ / 50 Hz ausgestattet, mit einer Leerlaufdrehzahl von 2000 min⁻¹. Sie ist für Dauerbetrieb (Betriebsart S1) geeignet.

Kann ich die Maschine im Dauerbetrieb verwenden?

Ja, die Betriebsart ist S1 (Dauerbetrieb mit konstanter Last). Sie können sie also ununterbrochen verwenden, aber beachten Sie die empfohlenen Pausen zu Ihrer Sicherheit.

Wie reinige ich den Schwingschleifer OSM100?

Ziehen Sie vor der Reinigung immer den Netzstecker. Wischen Sie die Maschine mit einem Tuch ab, um Späne und Staub zu entfernen. Ölen Sie die rotierenden Teile einmal im Monat (außer den Motor). Für den Arbeitstisch erleichtert eine dünne Schicht Autowachs die Reinigung. Verwenden Sie keine korrosiven Mittel auf Kunststoff.

Was tun, wenn die Maschine nicht startet?

Überprüfen Sie zuerst die Stromversorgung und die Sicherung. Wenn der Motor nicht anläuft, kann dies an einem defekten Schalter, einem durchtrennten Kabel oder einem durchgebrannten Motor liegen. Wenden Sie sich in diesem Fall an einen autorisierten Kundendienst. Versuchen Sie nicht, elektrische Komponenten selbst zu reparieren.

Wo finde ich Ersatzteile für die Scheppach OSM100?

Ersatzteile sind beim Scheppach-Kundendienstzentrum erhältlich. Sie können Sets von Schleifhülsen (Art.-Nr. 7903400707 für Korn 80, 7903400708 für Korn 120, 7903400709 für Korn 240) und andere Teile bestellen. Nutzen Sie den QR-Code auf der Deckseite der Bedienungsanleitung, um auf den Service zuzugreifen.

Welche wichtigen Sicherheitshinweise gibt es für die OSM100?

Tragen Sie immer eine Schutzbrille, einen Gehörschutz und eine Staubmaske. Schleifen Sie kein Metall. Verwenden Sie die Maschine nur auf einer ebenen Fläche. Tragen Sie keine weite Kleidung und binden Sie lange Haare zurück. Ziehen Sie vor Einstellungen oder Wartung den Netzstecker.

BEDIENUNGSANLEITUNG OSM100 SCHEPPACH

Erklärung der Symbole auf dem Produkt

Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.

	Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!
	Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
	Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
	Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
	Oszillationshub
	Max. Schleifhöhe
	Gewicht
	Das Produkt entspricht den geltenden europäischen Richtlinien.
	Das Produkt entspricht den geltenden serbischen Richtlinien.

Inhaltsverzeichnis:

Seite:

1. Einleitung 8
2. Produktbeschreibung (Abb. 1-8) 8
3. Lieferumfang....8
4. Bestimmungsgemäße Verwendung 8
5. Sicherheitshinweise....9
6. Technische Daten 12
7. Auspacken 12
8. Aufbau / Vor Inbetriebnahme.... 13
9. In Betrieb nehmen 14
10. Elektrischer Anschluss 15
11. Reinigung.... 15
12. Transport.... 15
13. Lagerung.... 15
14. Wartung 16
15. Reparatur & Ersatzteilbestellung.... 16
16. Entsorgung und Wiederverwertung 16
17. Störungsabhilfe.... 18
18. Konformitätserklärung 320

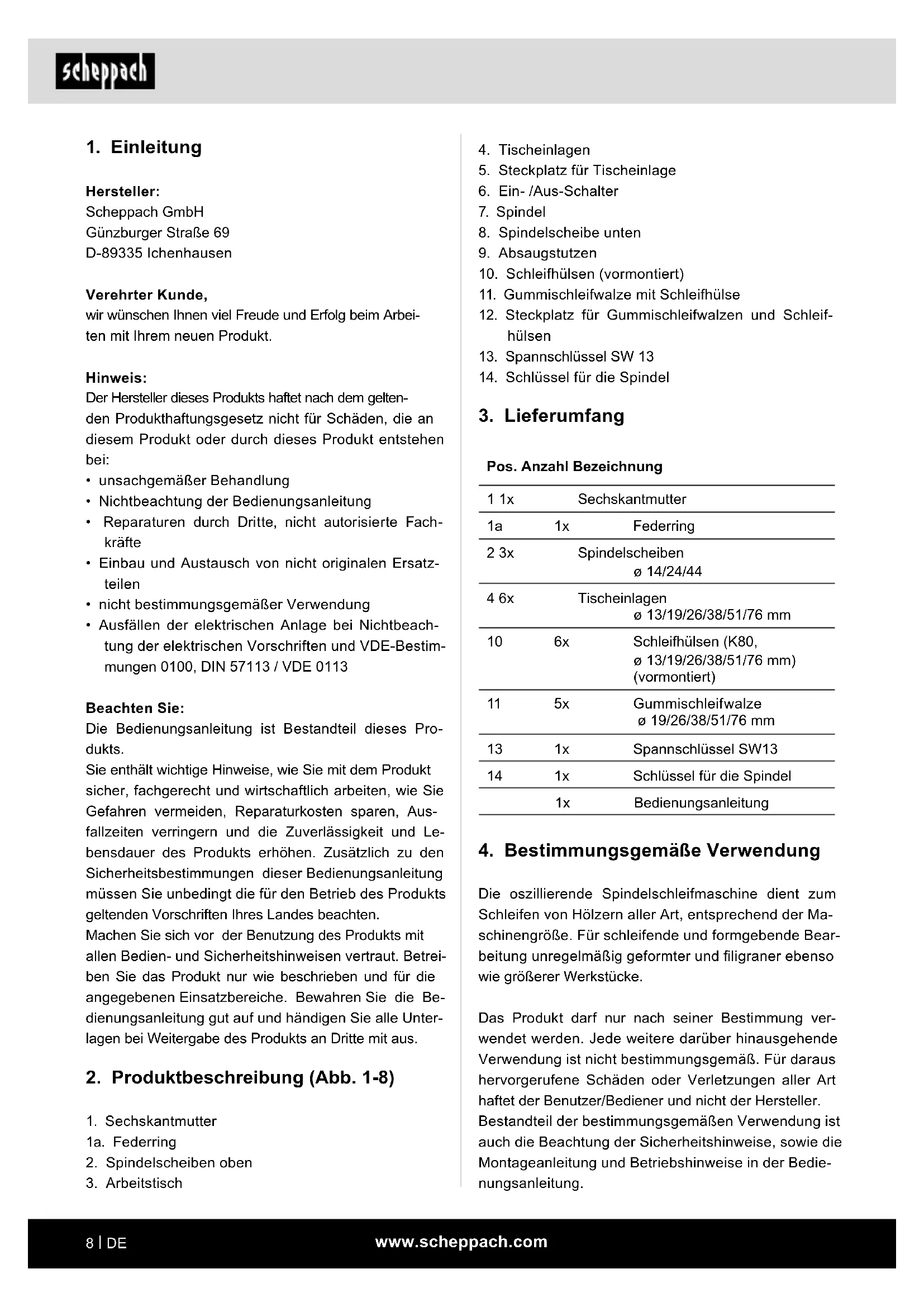

1. Einleitung

Hersteller:

Scheppach GmbH

wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Produkt.

Hinweis:

Der Hersteller dieses Produkts haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Produkt oder durch dieses Produkt entstehen bei:

• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanleitung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originalen Ersatzteilen
• nicht bestimmungsgemäßer Verwendung
• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE 0113

Beachten Sie:

Die Bedienungsanleitung ist Bestandteil dieses Produkts.

Sie enthält wichtige Hinweise, wie Sie mit dem Produkt sicher, fachgerecht und wirtschaftlich arbeiten, wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Produkts erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Produkts geltenden Vorschriften Ihres Landes beachten.

Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Betreiben Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Bedienungsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

2. Produktbeschreibung (Abb. 1-8)

1. Sechskantmutter
   1a. Federring
2. Spindelscheiben oben

3. Arbeitstisch

4. Tischeinlagen

5. Steckplatz für Tischeinlage
6. Ein-/Aus-Schalter
7. Spindel
8. Spindelscheibe unten
9. Absaugstutzen
10. Schleifhülsen (vormontiert)
11. Gummischleifwalze mit Schleifhülse
12. Steckplatz für Gummischleifwalzen und Schleifhülsen
13. Spannschlüssel SW 13
14. Schlüssel für die Spindel

3. Lieferumfang

Pos. Anzahl Bezeichnung

1 1x	Sechskantmutter
1a	1x	Federring
2 3x	Spindelscheibenø 14/24/44
4 6x	Tischeinlagenø 13/19/26/38/51/76 mm
10	6x	Schleifhülsen (K80,ø 13/19/26/38/51/76 mm)(vormontiert)
11	5x	Gummischleifwalzeø 19/26/38/51/76 mm
13	1x	Spannschlüssel SW13
14	1x	Schlüssel für die Spindel
	1x	Bedienungsanleitung

4. Bestimmungsgemäße Verwendung

Die oszillierende Spindelschleifmaschine dient zum Schleifen von Hölzern aller Art, entsprechend der Maschinengröße. Für schleifende und formgebende Bearbeitung unregelmäßig geformter und filigraner ebenso wie größerer Werkstücke.

Das Produkt darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.

Personen, die das Produkt verwenden und warten, müssen mit diesem vertraut und über mögliche Gefahren unterrichtet sein.

Veränderungen an dem Produkt schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus.

Das Produkt darf nur mit Originalteilen und Originalzubehör des Herstellers betrieben werden.

Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten angegebenen Abmessungen müssen eingehalten werden.

Bitte beachten Sie, dass unsere Produkte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Produkt in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

5. Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

⚠️ WARNUNG: Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist.

Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

1. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steck-dose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

1. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

1. Verwendung und Behandlung des Elektro-werkzeuges

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug.

Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

Zusätzliche Sicherheitsregeln für die Spindelschleifmaschinen

⚠️ WARNUNG: Verwenden Sie Ihre Maschine nicht, bevor diese nicht vollständig entsprechend den Anleitungen zusammengebaut und installiert ist.

- Falls Sie nicht mit der Bedienung der Schleifmaschine vertraut sind, verlangen Sie Anleitungen vor Ihrem Leiter, Lehrer oder einer anderen qualifizierten Person.

- ACHTUNG: Diese Maschine ist nur für das Schleifen von Holz oder holzähnlichem Material entwickelt worden. Das Schleifen von anderen Materialien kann zu Feuer, Verletzungen oder Beschädigungen des Produktes führen.

• Verwenden Sie immer Schutzbrillen.

- Diese Maschine ist nur für Innenarbeiten zu verwenden.

- WICHTIG: Montieren und verwenden Sie die Maschine nur auf einer horizontalen Fläche. Die Montage an nicht horizontaler Fläche kann zu einer Beschädigung des Motors führen.

- Falls eine Tendenz besteht, dass die Maschine während des Betriebes, insbesondere beim Schleifen von langen oder schweren Werkstücken überkippen oder wandern könnte, muss die Maschine gut mit einer tragenden Oberfläche verbunden werden.

- Halten Sie das Werkstück fest, wenn Sie es schleifen.

- Tragen Sie keine Handschuhe und halten Sie das Werkstück nicht mit einem Lappen, wenn Sie das Werkstück schleifen.

- Schleifen Sie niemals Werkstücke, die zu klein für eine sichere Bedienung sind.

- Vermeiden Sie ungeschickte Handbewegungen, bei der Sie plötzlich in das Schleifband oder Schleif-scheibe abgleiten könnten.

- Wenn Sie große Werkstücke bearbeiten, sollten Sie eine zusätzliche Unterstützung in Tischhöhe verwenden.

- Schleifen Sie niemals ein ungestütztes Werkstück. Unterstützen Sie das Werkstück mit dem Tisch oder dem Anschlag, mit Ausnahme von gekrümmten Werkstücken an der Außenseite der Schleifscheibe.

- Entfernen Sie immer Abfallstücke und andere Stücke vom Tisch, Anschlag oder Schleifband, bevor Sie die Maschine einschalten.

- Planen oder montieren Sie nichts auf dem Tisch, wenn die Schleifmaschine in Betrieb ist.

- Schalten Sie die Maschine ab und ziehen Sie den Stecker aus der Steckdose, wenn Sie Zubehör installieren oder entfernen.

- Verlassen Sie den Arbeitsbereich des Werkzeuges niemals, wenn das Werkzeug eingeschaltet ist oder das Werkzeug noch nicht vollständig zum Stillstand gekommen ist.

- Legen Sie das Werkstück stets auf dem Schleiftisch auf. Gekrümmte Werkzeuge beim Schleifen am Schleifteller sicher auf den Tisch auflegen.

Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

- Verletzungsgefahr für Finger und Hände durch die rotierende Schleifscheibe bei unsachgemäßer Führung oder Auflage des zu schleifenden Werkzeugs.

- Verletzungsgefahr durch wegschleudernde Werkzeuge bei unsachgemäßer Halterung oder Führung.

- Gefährdung der Gesundheit durch Strom bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.

- Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

- Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanleitung insgesamt beachtet werden.

- Vermeiden Sie zufällige Inbetriebsetzungen der Maschine: beim Einführen des Steckers in die Steck-dose darf die Betriebstaste nicht gedrückt werden.

- Verwenden Sie das Werkzeug, das in dieser Bedienungsanleitung empfohlen wird. So erreichen Sie, dass Ihre Maschine optimale Leistungen erbringt.

6. Technische Daten

Baumaße L x B x H 400 x 365 x 440 mm

Motor 230–240 V~ / 50 Hz
Aufnahmeleistung 450 W
Drehzahl 2000 min	-1
Tischgröße 320 x 300 mm
Tischhöhe	320 mm
Oszillationshub	16 mm
Schleifhöhe max.	98 mm
ø Spindel	12,7 mm
Absaugstutzen ø	außen ∅39mm / innen ∅35mm
Gewicht	9 kg
Schutzart	IPX0
Schutzklasse	I
Betriebsart	S1*

Technische Änderungen vorbehalten!

*S1: Dauerbetrieb mit konstanter Belastung

Geräusch

Die Geräuschwerte wurden entsprechend EN 62841 ermittelt.

Schalldruckpegel L_pA	75,3 dB
Unsicherheit K_pA	3 dB
Schallleistungspegel L_WA	88,3 dB
Unsicherheit K_WA	3 dB

⚠️ WARNING

Zu hohe und häufige Lärmbelastungen können zu Gehörschäden oder Gehörverlust führen.

• Tragen Sie einen Gehörschutz.
• Legen Sie Pausen ein.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841.

HINWEIS: Die angegebenen Geräuschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden können.

Die angegebenen Geräuschemissionswerte können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

WARNUNG: Die Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.

Ergreifen Sie Maßnahmen, um sich gegen Lärmbelastungen zu schützen.

Berücksichtigen Sie dabei den gesamten Arbeitsablauf, also auch Zeitpunkte, zu denen das Elektrowerkzeug ohne Last arbeitet oder ausgeschaltet ist. Geeignete Maßnahmen umfassen unter anderem eine regelmäßige Wartung und Pflege des Elektrowerkzeuges und der Einsatzwerkzeuge, regelmäßige Pausen sowie eine gute Planung der Arbeitsabläufe.

7. Auspacken

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden.
• Spätere Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Gerätes an.

⚠️ ACHTUNG!

Gerät und Verpackungsmaterial sind kein Kinder- spielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

8. Aufbau / Vor Inbetriebnahme

⚠️ WARNING!

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

• Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
  • Die Schleifhülsen müssen frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nägel oder Schrauben usw. achten.
• Bevor Sie den Ein-/Ausschalter betätigen, vergewissern Sie sich, ob das Schleifpapier richtig montiert ist und bewegliche Teile leichtgängig sind.

8.1 Spindel (7) montieren (Abb. 2)

1. Setzen Sie die Spindel (7) auf das Gewinde der Motorspindel.
2. Halten Sie die Motorspindel in Position, verwenden Sie dazu den Spannschlüssel SW 13 (13).
3. Schrauben Sie die Spindel (7) im Uhrzeigersinn auf die Motorspindel, verwenden Sie dazu den Schlüssel für die Spindel (14).

8.2 Anschluss an einer Absaugung (Abb. 1)

Um ein sauberes und sicheres Arbeitsumfeld zu gewährleisten, wird empfohlen, das Produkt in Verbindung mit einer Staubabsauganlage zu verwenden.

1. Schließen Sie den Schlauch der Staubabsauganlage an den Absaugstutzen (9) an und vergewissern Sie sich, dass er fest sitzt.
2. Schalten Sie die Staubabsauganlage ein, bevor Sie die Spindelschleifmaschine in Betrieb nehmen, um größtmögliche Wirksamkeit zu erreichen.

8.3 Schleifhülsen wählen und wechseln (Abb. 1-8)

⚠ Achtung! Schalten Sie das Produkt aus und ziehen den Netzstecker.

Achten Sie beim Wechseln darauf, dass alle Teile gereinigt sind.

Achten Sie darauf, dass beim Wechseln der Schleifhülsen immer die dazu passenden Teile montiert werden.

8.3.1 Tischeinlage wählen

ACHTUNG! Verwenden Sie zur jeweiligen Schleifhülse immer die passende Tischeinlage (4).

Sollte die Tischeinlage zu groß gewählt werden, besteht die Gefahr eingeklemmter Finger.

Zudem kann das Werkstück auf diese Weise nach unten zwischen die Tischeinlage (4) und die Schleifhülse (11) geraten.

Die Schleifhülse (11) sollte genau, d.h. ohne Spiel, in die mittige Aussparung der Tischeinlage (4) passen.

Mithilfe der nachfolgenden Tabelle lässt sich bestimmen, welche Tischeinlage (4) und obere Spindelscheibe (2) mit der jeweiligen Schleifhülse (10) zu verwenden ist.

Tabelle:

Schleifhülsen Durchmesser	Tischeinlagen Größe	Spindelscheibe Größe
13 mm 13 mm	14 mm
19 mm 19 mm	14 mm
26 mm 26 mm	24 mm
38 mm 38 mm	24 mm
51 mm 51 mm	44 mm
76 mm 76 mm	44 mm

8.3.2 Schleifhülse mit richtiger Körnung aus- wählen

• Im Fachhandel oder in unserem in unserem Service-Center (Scannen Sie hierzu den QR-Code auf der Titelseite.) sind Schleifhülsen in unterschiedlichen Körnungen erhältlich. Die gebräuchlichsten Körnungen sind grob (80er-Körnung), mittel (120er-Körnung) und fein (240er-Körnung).
  • Die grobe Körnung dient zum groben Abschleifen, die mittlere zum Glätten der Oberfläche und die feine für die Endbearbeitung.
• Nehmen Sie stets einen Probelauf auf einem Reststück vor, um die für die jeweilige Aufgabe am besten geeignete Körnung zu bestimmen. Falls das Werkstück nach dem Schleifen noch Spuren aufweist, bearbeiten Sie es erneut mit einer größeren Schleifhülse, um die Spuren zu beseitigen, bevor Sie mit der ursprünglich gewählten Schleifhülse fortfahren. Stattdessen können Sie zum Entfernen der unerwünschten Spuren auch eine neue Schleifhülse verwenden und dann zur Endbearbeitung auf eine feinere Körnung übergehen.

ACHTUNG! Verwenden Sie keine übermäßig abgenutzten Schleifhülsen. Andernfalls droht eine starke Wärmeentwicklung, wodurch die Schleifwalze Schaden nehmen kann. Aufgrund abgenutzter Schleifhülsen beschädigte Schleifwalzen sind nicht durch die Garantie abgedeckt.

8.3.3 Schleifhülse anbringen (Abb. 1-8)

Hinweis: Mit Ausnahme der kleinsten 13 mm großen Schleifhülse passen alle Schleifhülsen (11) auf die zugehörige Gummischleifwalze (10). Die Schleifhülse 13 mm wird direkt auf die Spindel (7) gesetzt.

Legen Sie die passende Spindelscheibe, Schleifhülse, Gummischleifwalze und Tischeinlage bereit und montieren Sie sie wie folgt:

1. Setzen Sie die untere Spindelscheibe (8) auf die Spindel (7) (Abb. 3).
2. Wählen Sie die für die auszuführende Aufgabe am besten geeignete Schleifhülse (11) und die entsprechende Gummischleifwalze (10) aus (außer bei Gebrauch der 13-mm-Schleifhülse).
3. Bestimmen Sie die Tischeinlage (4) wie unter 9.2.1 beschrieben.
4. Legen Sie die Tischeinlage (4) in den Arbeitstisch (3) ein (Abb. 4).
5. Schieben Sie die Schleifhülse (11), falls noch nicht vorhanden, auf die Gummischleifwalze (10).
6. Setzen Sie anschließend die Gummischleifwalze (10) auf die Spindel (7) (Abb. 5).
7. Legen Sie die obere Spindelscheibe (2) auf. Achten Sie hierbei auf die korrekte Abmessung.
8. Setzen Sie nun den Federring (1a) und die Sechskantmutter (1) auf und ziehen Sie diese mit dem Spannschlüssel (13) fest. (Abb. 6 + 7)
   Hinweis: Falls sich die Schleifhülse bei Inbetriebnahme des Produktes auf der Schleifwalze dreht, muss die Spindelmutter fester angezogen werden.

Hinweis: Vor dem Einschalten des Produkts darf die Schleifhülse die Tischeinlage nicht berühren.

9. In Betrieb nehmen

⚠️ ACHTUNG!

Vor der Inbetriebnahme das Produkt unbedingt komplett montieren!

WARNUNG! Staubmaske, Schutzbrille und Absauganlage verwenden.

WARNUNG! Vergewissern Sie sich, dass Ihre Kleidung und Ihre Schutzhandschuhe keine losen Fäden aufweisen. Diese könnten von der rotierenden Spindel erfasst werden und Ihre Hand oder Ihren Kopf an die sich drehende Spindel ziehen und dadurch schwere Verletzungen verursachen. Es wird empfohlen, nicht auf Textil basierende Schutzhandschuhe zu verwenden.

• Nach Abschluss aller Montage- und Einstellarbeiten, schalten Sie das Produkt ein und überprüfen im Leerlauf, ob die Spindel einwandfrei sich bewegt.
• Hinweis: Die Spindel dreht sich gegen den Uhrzeigersinn.
• WARNUNG! Schleifen Sie mit dieser Schleifmaschine kein Metall. Das Schleifen von Metall führt zu Funkenbildung, die Holz und Staubpartikel auf der Schleifmaschine oder im Arbeitsbereich entzünden können.
• Bei Störungen das Produkt sofort abschalten und die Ursache beheben.
• Wenn das Produkt die volle Drehzahl erreicht hat, beginnen Sie mit Ihren Schleifarbeiten.
• Führen Sie das Werkstück auf dem Arbeitstisch (3) langsam gegen die Laufrichtung an die Schleifwalze heran.
• Üben Sie keinen übermäßigen Druck auf das Werkstück aus.
• Wenn Sie mit dem Schleifen fertig sind, schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.

9.1 Ein- und Ausschalten

Vergewissern Sie sich vor Einschalten, dass kein Kontakt zwischen Schleifwalze und Tischeinlage besteht. Vergewissern Sie sich vor Einschalten, dass das Werkstück nicht das die Schleifwalze berührt.

1. Betätigen Sie zum Einschalten den grünen Ein-/Ausschalter (I) (1).
2. Betätigen Sie zum Abschalten der Schleifmaschine den roten Ein-/Ausschalter (O) (1).

9.2 Einsatz als stationäre Maschine

Für den andauernden Einsatz ist die Montage auf einer Werkbank empfehlenswert.

1. Markieren Sie dazu die Bohrlöcher, indem Sie die Schleifmaschine so platzieren, wie sie später installiert sein soll und zeichnen nun die Lage der zu bohrenden Löcher auf die Werkbank.
2. Bohren Sie die Löcher durch die Werkbank.
3. Platzieren Sie die Schleifmaschine über den Löchern und führen geeignete Schrauben (nicht im Lieferumfang enthalten) von oben durch die Löcher der Schleifmaschine und der Werkbank.
4. Schrauben Sie nun von unten die Schleifmaschine mit untergelegten Beilagscheiben und passenden Sechskantmuttern (nicht im Lieferumfang enthalten) fest.

9.3 Einsatz als mobile Maschine

Für den mobilen Einsatz Ihrer Schleifmaschine ist die Montage auf einer geeigneten Grundplatte empfehlenswert. Diese können Sie dann auf die jeweilige Werkbank klemmen.

Die Grundplatte sollte eine Mindeststärke von 19 mm haben und ausreichend größer als die Schleifmaschine sein, damit Sie Platz für die Klemmen finden.

1. Markieren Sie die zu bohrenden Löcher auf der Grundplatte.
2. Fahren Sie fort wie unter dem Punkt „Einsatz als stationäre Maschine“ in den letzten 3 Schritten beschrieben.

Hinweis: Achten Sie auf geeignete Länge der Schrauben. Spaxschrauben dürfen nicht überstehen, um den Untergrund nicht zu beschädigen. Sechskantschrauben dagegen müssen überstehen, damit Beilagscheiben und Sechskantmuttern angebracht werden können.

10. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsbereit angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss und die verwendeten Verlängerungsleitungen müssen diesen Vorschriften entsprechen.

Schadhafte elektrische Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung
• Schnittstellen durch Überfahren der Anschlussleitung
• Isolationsschäden durch Herausreißen aus der Wandsteckdose
  • Risse durch Alterung der Isolation

Solch schadhafte elektrische Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt.

Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen.

Verwenden Sie nur Anschlussleitungen mit gleicher Kennzeichnung.

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektrofachkraft durchgeführt werden.

Wechselstrommotor

• Die Netzspannung muss 230-240 V\~ betragen.
- Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 mm ^2 aufweisen.
- Verlängerungsleitungen über 25 m Länge müssen einen Querschnitt von 2,5 mm ^2 aufweisen.

Anschlussart Y

Wenn ein Ersatz der Netzanschlussleitung erforderlich ist, ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdungen zu vermeiden.

11. Reinigung

⚠️ WARNING! Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzstecker ziehen!

Allgemeine Wartungsmaßnahmen

Wischen Sie von Zeit zu Zeit mit einem Tuch Späne und Staub von der Maschine ab. Ölen Sie zur Verlängerung des Werkzeuglebens einmal pro Monat die Drehteile. Ölen Sie nicht den Motor.

Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel.

Nach jedem Einsatz muss die Schleifmaschine sorgfältig gereinigt werden. Alle beweglichen Teile regelmäßig ölen. Lassen Sie den Arbeitstisch (3) mit einer dünnen Schicht Automotive Type Paste Wax ein; dadurch erleichtern Sie sich das Reinigen des Arbeitstisches (3).

12. Transport

Schalten Sie das Produkt vor dem Transport aus und ziehen Sie den Netzstecker.

Greifen Sie das Produkt an der Unterseite. Heben Sie das Produkt nicht am Arbeitstisch (3) an.

13. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort.

Die optimale Lagertemperatur liegt zwischen 5 und 30°C.

Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

Decken Sie das Elektrowerkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen.

Bewahren Sie die Bedienungsanleitung bei dem Elektrowerkzeug auf.

Bewahren Sie die Schleifhülsen, Gummiwalzen, Tisch-einlagen und Spindelscheiben bei Nichtverwendung in den dafür vorgesehenen Steckplätzen (12) auf.

14. Wartung

Ziehen Sie vor allen Wartungsarbeiten den Netzstecker!

14.1 Schleifhülse (11) wechseln

1. Ziehen Sie die Schleifhülse (11) von der Gummischleifwalze (10) ab.

2. Schieben Sie eine neue Schleifhülse (11) auf die Gummischleifwalze (10).

Im Geräteinneren befinden sich keine zu wartenden Teile.

15. Reparatur & Ersatzteilbestellung

Nach Reparatur oder Wartung vergewissern Sie sich, ob alle sicherheitstechnischen Teile angebracht und in einwandfreiem Zustand sind. Verletzungsgefährdende Teile vor anderen Personen und Kindern unzugänglich aufbewahren.

Achtung: Laut Produkthaftungsgesetz wird nicht für Schäden gehaftet, die durch unsachgemäße Reparaturen oder durch Nichtverwendung von Originalersatzteilen verursacht werden.

Beauftragen Sie einen Kundendienst oder einen autorisierten Fachmann. Entsprechendes gilt auch für Zubehörteile.

Ersatzteile und Zubehör erhalten Sie in unserem Service-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

Anschlüsse und Reparaturen

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

Geben Sie bei Rückfragen bitte folgende Daten:

• Stromart des Motors
- Daten des Maschinen-Typenschildes

Wichtiger Hinweis im Fall einer Reparatur:

Bei Rücklieferung des Produkts zur Reparatur beachten Sie bitte, dass es aus Sicherheitsgründen öl- und kraftstofffrei an die Servicestation gesendet werden muss.

15.1 Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

• Modellbezeichnung
• Artikelnummer
• Daten des Typenschildes

Ersatzteile / Zubehör Artikel-Nr.:

Schleifhülsen-Set (Körnung 80 ø) 7903400707

Schleifhülsen-Set (Körnung 120 ø) 7903400708

Schleifhülsen-Set (Körnung 240 ø) 7903400709

15.2 Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsmäßigen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: Schleifmittel, Tischeinlagen, Gummiwalzen

* nicht zwingend im Lieferumfang enthalten!

16. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen.

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu-zuführen!

- Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor Abgabe zerstörungsfrei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.
• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!
• Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.
• Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:
• Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B. kommunale Bauhöfe).
• Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.
• Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neugerätes vom Hersteller kostenfrei bei diesem abgeben oder einer anderen autorisierten Sammelstelle in Ihrer Nähe zuführen.
• Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.
• Im Falle der Anlieferung eines neuen Elektrogerätes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kundenservice des Herstellers in Verbindung.
• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

17. Störungsabhilfe

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt, wie Sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.

Störung mögliche Ursache Abhilfe
Motor läuft nicht an.	Beschädigter Ein-/Ausschalter.	Ersetzen Sie alle beschädigten Teile bevor Sie die Schleifmaschine benützen.
	Beschädigte Ein-/Ausschalterleitung.
	Beschädigtes Ein-/Ausschalterrelais.
	Durchgebrannte Sicherung.
	Abgebrannter Motor.	Kontaktieren Sie Ihr lokales Servicezentrum oder eine autorisierte Servicestation. Jeder Reparaturversuch kann zu Gefahren führen, wenn er nicht von einem qualifizierten Fachmann durchgeführt wird.
Maschine wird während der Arbeit langsamer.	Es wird zu großer Druck auf das Werkstück ausgeübt.	Üben Sie weniger Druck auf das Werkstück aus.
Schleifband läuft von den Antriebsschienen ab.	Es läuft nicht in der Spur. Stellen Sie die Spur nach.
Holz brennt während des Schleifens.	Schleifscheibe oder -band ist überzogen mit Schmiermittel.	Ersetzen Sie das Band oder die Scheibe.
	Zu starker Druck wurde auf das Werkstück ausgeübt.	Reduzieren Sie den Druck auf das Werkstück.
Starke Vibration.	Werkzeug lose montiert. Werkzeug festspannen.
	Werkzeug defekt. Werkzeug erneuern.
	Spindel schlägt. Reparatur durch Service-Station.

Garantiebedingungen

Revisionsdatum 26.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service-rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:

1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

4. Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.

5. Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
6. Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen.
7. Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.

- Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.

• Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.
• Geräte an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.
• Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

- Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.

1. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.

2. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

3. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.

Ersatzteile Zubehör

Reparatur
DokumenteKontakt

6. Technische gegevens

Afmetingen L x B x H 400 x 365 x 440 mm

Medidas I. × an. × al. 400 × 365 × 440 mm

EU-Konformitätserklärung

Originalkonformitätserklärung

Art.-Nr. / Art. no. / N° d'ident.:

SCHEPPACH

OSZILLIERENDE SPINDELSCHLEIFMASCHINE - OSM100

OSCILLATING SPINDLE GRINDING MACHINE - OSM100

PONCEUSE OSCILLANTE - OSM100

5903408901 / 5903401906

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 29.08.2025

First CE: 2024

EU-Konformitätserklärung

Originalkonformitätserklärung

Art.-Nr. / Art. no. / N° d'ident.:

SCHEPPACH

OSZILLIERENDE SPINDELSCHLEIFMASCHINE - OSM100

OSCILLATING SPINDLE GRINDING MACHINE - OSM100

PONCEUSE OSCILLANTE - OSM100

5903408901 / 5903401906

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 29.08.2025

i.V. Yandoras

Signature / Andreas Pecher / Head of Project Management

First CE: 2024

EU-Konformitätserklärung

Originalkonformitätserklärung

Art.-Nr. / Art. no. / N° d'ident.:

SCHEPPACH

OSZILLIERENDE SPINDELSCHLEIFMASCHINE - OSM100

OSCILLATING SPINDLE GRINDING MACHINE - OSM100

PONCEUSE OSCILLANTE - OSM100

5903408901 / 5903401906

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 29.08.2025

i.V. Ayndoras P.

Signature / Andreas Pecher / Read of Project Management

First CE: 2024

EU-Konformitätserklärung

Originalkonformitätserklärung

Marke / Brand / Marka: SCHEPPACH

Art.-Bezeichnung: OSZILLIERENDE SPINDELSCHLEIFMASCHINE - OSM100

Article name: OSCILLATING SPINDLE GRINDING MACHINE - OSM100

Art.-Nr. / Art. no. / Ürün numarası.: 5903408901 / 5903401906

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 29.08.2025

i.V. Yandros Hall

Signature / Andreas Pecher / Head of Project Management

First CE: 2024

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
