MANUAL DE UTILIZARE HWS 810230 Professional BOSCH

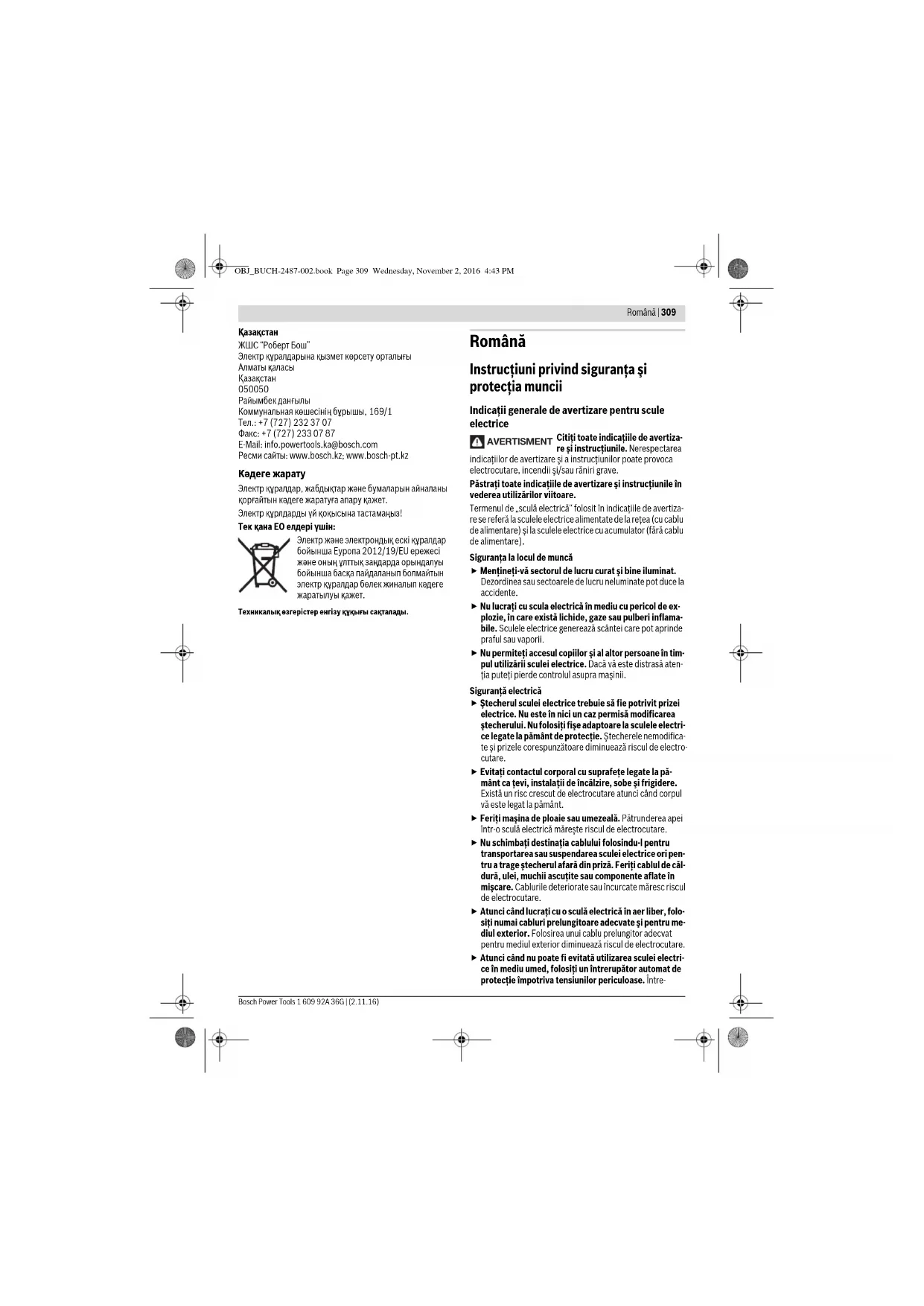

Райымбек данғылы Коммунальная көшесінің бұрышы, 169/1 Тел.: [phone] Факс: [phone] E-Mail: [e-mail] Ресми сайты: www.bosch.kz; www.bosch-pt.kz Кәдеге жарату Электр құралдар, жабдықтар және бумаларын айналаны қорғайтын кәдеге жаратуға апару қажет. Электр құрлдарды үй қоқысына тастамаңыз! Тек қана ЕО елдері үшін: Электр және электрондық ескі құралдар бойынша Еуропа 2012/19/EU ережесі және оның ұлттық заңдарда орындалуы бойынша басқа пайдаланып болмайтын электр құралдар бөлек жиналып кәдеге жаратылуы қажет. Техникалық өзгерістер енгізу құқығы сақталады. Română Instrucţiuni privind siguranţa şi protecţia muncii Indicaţii generale de avertizare pentru scule electrice Citiţi toate indicaţiile de avertiza- re şi instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare. Termenul de „sculă electrică“ folosit în indicaţiile de avertiza- re se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) şi la sculele electrice cu acumulator (fără cablu de alimentare). Siguranţa la locul de muncă Menţineţi-vă sectorul de lucru curat şi bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente. Nu lucraţi cu scula electrică în mediu cu pericol de ex- plozie, în care există lichide, gaze sau pulberi inflama- bile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. Nu permiteţi accesul copiilor şi al altor persoane în tim- pul utilizării sculei electrice. Dacă vă este distrasă aten- ţia puteţi pierde controlul asupra maşinii. Siguranţă electrică Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu este în nici un caz permisă modificarea ştecherului. Nu folosiţi fişe adaptoare la sculele electri- ce legate la pământ de protecţie. Ştecherele nemodifica- te şi prizele corespunzătoare diminuează riscul de electro- cutare. Evitaţi contactul corporal cu suprafeţe legate la pă- mânt ca ţevi, instala ţii de încălzire, sobe şi frigidere. Există un risc crescut de electrocutare atunci când corpul vă este legat la pământ. Feriţi maşina de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică măreşte riscul de electrocutare. Nu schimbaţi destinaţia cablului folosindu-l pentru transportarea sau suspendarea sculei electrice ori pen- tru a trage ştecherul afară din priză. Feriţi cablul de căl- dură, ulei, muchii ascuţite sau componente aflate în mişcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. Atunci când lucraţi cu o sculă electrică în aer liber, folo- siţi numai cabluri prelungitoare adecvate şi pentru me- diul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. Atunci când nu poate fi evitată utilizarea sculei electri- ce în mediu umed, folosiţi un întrerupător automat de protecţie împotriva tensiunilor periculoase. Între- AVERTISMENT OBJ_BUCH-2487-002.book Page 309 Wednesday, November 2, 2016 4:43 PM310 | Română 1 609 92A 36G | (2.11.16) Bosch Power Tools buinţarea unui întrerupător automat de protecţie împotri- va tensiunilor periculoase reduce riscul de electrocutare. Siguranţa persoanelor Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţi- onal atunci când lucraţi cu o sculă electrică. Nu folosiţi scula electrică atunci când sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamen- telor. Un moment de neatenţie în timpul utilizării maşinii poate duce la răniri grave. Purtaţi echipament personal de protecţie şi întotdeau- na ochelari de protecţie. Purtarea echipamentului perso- nal de protecţie, ca masca pentru praf, încălţăminte de si- guranţă antiderapantă, casca de protecţie sau protecţia auditivă, în funcţie de tipul şi utilizarea sculei electrice, diminuează riscul rănirilor. Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acu- mulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi-vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. Înainte de pornirea sculei electrice îndepărtaţi dispozi- tivele de reglare sau cheile fixe din aceasta. Un dispozi- tiv sau o cheie lăsată într-o componentă de maşină care se roteşte poate duce la răniri. Evitaţi o ţinută corporală nefirească. Adoptaţi o poziţie stabilă şi menţineţi-vă întotdeauna echilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcă- minte largă sau podoabe. Feriţi părul, îmbrăcămintea şi mănuşile de piesele aflate în mişcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele afla- te în mişcare. Dacă pot fi montate echipamente de aspirare şi colec- tare a prafului, asiguraţi-vă că acestea sunt racordate şi folosite în mod corect. Folosirea unei instalaţii de aspi- rare a prafului poate duce la reducerea poluării cu praf. Utilizarea şi manevrarea atentă a sculelor electrice Nu suprasolicitaţi maşina. Folosiţi pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în do- meniul de putere indicat. Nu folosi ţi scula elecrică dacă aceasta are întrerupăto- rul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă şi trebuie reparată. Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune maşina la o parte. Această măsu- ră de prevedere împiedică pornirea involuntară a sculei electrice. Păstraţi sculele electrice nefolosite la loc inaccesibil copiilor. Nu lăsaţi să lucreze cu maşina persoane care nu sunt familiarizate cu aceasta sau care nu au citit a- ceste instrucţiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experien- ţă. Întreţineţi-vă scula electrică cu grijă. Controlaţi dacă componentele mobile ale sculei electrice funcţionează impecabil şi dacă nu se blochează, sau dacă există pie- se rupte sau deteriorate astfel încât să afecteze funcţi- onarea sculei electrice. Înainte de utilizare daţi la repa- rat piesele deteriorate. Cauza multor accidente a fost în- treţinerea necorespunzătoare a sculelor electrice. Menţineţi bine ascuţite şi curate dispozitivele de tăie- re. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri as- cuţite se înţepenesc în mai mică măsură şi pot fi conduse mai uşor. Folosiţi scula electrică, accesoriile, dispozitivele de lu- cru etc. conform prezentelor instrucţiuni. Ţineţi cont de condiţiile de lucru şi de activitatea care trebuie des- făşurată. Folosirea sculelor electrice în alt scop decât pen- tru utilizările prevăzute, poate duce la situaţii periculoase. Service Încredinţaţi scula electrică pentru reparare numai per- sonalului de specialitate, calificat în acest scop, repa- rarea făcându-se numai cu piese de schimb originale. Astfel veţi fi siguri că este menţinută siguranţa maşinii. Instrucţiuni de siguranţă pentru polizoare un- ghiulare Instrucţuni de siguranţă comune pentru şlefuirea cu hâr- tie abrazivă şi lustruire Valabile pentru următoarele tipuri: – 0 602301 4.. – 0 602305 40. – 0 602306 434 – 0 602324 40. Această sculă electrică se va folosi ca maşină de şlefuit cu hârtie abrazivă şi maşină de lustruit. Respectaţi in- strucţiunile privind siguranţa, instrucţiunile, schiţele şi datele pe care le primiţi împreună cu scula electrică. Dacă nu veţi respecta următoarele instucţiuni, se poate ajunge la electrocutare, incendiu şi/sau vătămări corporale grave. Această sculă electrică nu este adecvată pentru şlefui- re, lucrul cu perii de sârmă şi tăiere. Utilizările pentru ca- re această sculă electrică nu este prevăzută, pot cauza si- tuaţii periculoase şi vătămări corporale. Instrucţiuni de siguranţă comune pentru şlefuire, lucrul cu perii de sârmă şi tăiere Valabile pentru următoarele tipuri: – 0 602304 40. – 0 602 324 44., ... 464, ... 474, ... 434 – 0 602329 5.. – 0 602331 5.. – 0 602332 5.. – 0 602334 5.. Această sculă electrică se va folosi ca şlefuitor, perie de sârmă şi maşină de tăiat cu disc abraziv. Respectaţi toate instruc ţiunile de siguranţă, schiţele şi datele pe care le primiţi împreună cu scula electrică. Dacă nu veţi respecta prezentele instrucţiuni, se poate ajunge la elec- trocutare, incendiu şi/sau vătămări corporale grave. OBJ_BUCH-2487-002.book Page 310 Wednesday, November 2, 2016 4:43 PMRomână | 311 Bosch Power Tools 1 609 92A 36G | (2.11.16) Această sculă electrică nu este adecvată pentru şlefui- re cu hârtie abrazivă şi lustruire. Utilizările pentru care scula electrică nu este prevăzută pot cauza situaţii pericu- loase şi vătămări corporale. Avertismente comune pentru şlefuire, şlefuire cu hârtie abrazivă, lucrul cu periile de sârmă, lustruire şi tăiere Valabil pentru toate tipurile Nu folosiţi accesorii care nu sunt prevăzute şi recoman- date în mod special de către producător pentru această sculă electrică. Faptul în sine că accesoriul respectiv poa- te fi montat pe scula dumneavoastră electrică nu garantea- ză în niciun caz utilizarea lui sigură. Turaţia admisă a accesoriului trebuie să fie cel puţin e- gală cu turaţia maximă indicată pe scula electrică. Un accesoriu care se roteşte mai repede decât este admis, se poate rupe, iar bucăţile desprinse pot zbura în toate părţi- le. Diametrul exterior şi grosimea dispozitivului de lucru trebuie să corespundă datelor dimensionale ale sculei dumneavoastră electrice. Dispozitivele de lucru greşit di- mensionate nu pot fi protejate sau controlate în suficientă măsură. Accesoriile prevăzute cu inserţie filetată trebuie trebu- ie să se potrivească exact pe filetul arborelui de polizat. La accesoriile montate prin flanşe, diametrul găurii ac- cesoriului trebuie să se porivească cu diametrul de prindere al flanşei. Accesoriile care nu sunt fixate exact la scula electrică, se rotesc neuniform, vibrează foarte puter- nic şi pot duce la pierderea controlului. Nu folosiţi dispozitive de lucru deteriorate. Înainte de fiecare utilizare controlaţi dacă dispozitivele de lucru ca discurile de şlefuit nu sunt sparte şi fisurate, dacă discurile abrazive nu sunt fisurate, uzate sau foarte to- cite, dacă periile de sârmă nu prezintă fire desprinse sau rupte. Dacă scula electrică sau dispozitivul de lucru cade pe jos, verificaţi dacă nu s-a deteriorat sau folosiţi un dispozitiv de lucru nedeteriorat. După ce aţi contro- lat şi montat dispozitivul de lucru, ţineţi persoanele a- flate în preajmă în afara planului de rotaţie al dispoziti- vului de lucru şi lăsaţi scula electrică să funcţioneze un minut la turaţia nominală. De cele mai multe ori, dispozi- tivele de lucru deteriorate se rup în această perioadă de probă. Purtaţi echipament personal de protecţie. Înfuncţie de utilizare, purtaţi o protecţie completă a feţei, protecţie pentru ochi sau ochelari de protecţie. Dacă este cazul, purtaţi mască de protec ţie împotriva prafului, protecţi- e auditivă, mănuşi de protecţie sau şorţ special care să vă ferească de micile aşchii şi particule de material. Ochii trebuie protejaţi de corpurile străine aflate în zbor, a- părute în cursul diferitelor aplicaţii. Masca de protecţie îm- potriva prafului sau masca de protecţie a respiraţiei trebu- ie să filtreze praful degajat în timpul utilizării. Dacă sunteţi expuşi timp îndelungat zgomotului puternic, vă puteţi pier- de auzul. Aveţi grijă ca celelalte persoane să păstreze o distanţă sigură faţă de sectorul dumneavoastră de lucru. Orici- ne pătrunde în sectorul de lucru trebuie să poarte echi- pament personal de protecţie. Fragmente din piesa de lucru sau din dispozitivele rupte pot zbura necontrolat şi provoca răniri chiar în afara sectorului direct de lucru. Prindeţi scula electrică numai de mânerele izolate atunci când executaţi lucrări pe parcursul cărora dispo- zitivul de lucru poate nimeri conductori electrici as- cunşi sau propriul cablu de alimentare. Contactul cu un cablu aflat sub tensiune poate pune sub tensiune şi compo- nentele metalice ale sculei electrice şi duce la electrocutra- re. Ţineţi cablul de alimentare departe de accesoriile care se rotesc. Dacă pierdeţi controlul asupra maşinii, cablul de alimentare poate fi tăiat sau prins iar mâna sau braţul dumneavoastră poate nimeri sub accesoriul care se roteş- te. Nu puneţi niciodată jos scula electrică înainte ca acce- soriul să se fi oprit complet. Accesoriul care se roteşte poate ajunge în contact cu suprafaţa de sprijin, fapt care vă poate face să pierdeţi controlul asupra sculei electrice. Nu lăsa ţi scula electrică să funcţioneze în timp ce o transportaţi. În urma unui contact accidental cu acceso- riul care se roteşte, acesta vă poate prinde îmbrăcămintea şi chiar pătrunde în corpul dumneavoastră. Curăţaţi regulat fantele de aerisire ale sculei dumnea- voastră electrice. Ventilatorul motorului atrage praf în carcasă iar acumularea puternică de pulberi metalice poa- te provoca pericole electrice. Nu folosiţi scula electrică în apropierea materialelor in- flamabile. Scânteile pot duce la aprinderea acestor mate- riale. Nu folosiţi accesorii care necesită agenţi de răcire li- chizi. Folosirea apei sau a altor agenţi de răcire lichizi poa- te duce la electrocutare. Recul şi avertismente corespunzătoare Reculul este reacţia bruscă apărută la agăţarea sau bloca- rea unui accesoriu care se roteşte, cum ar fi un disc de şle- fuit, un disc abraziv, o perie de sârmă, etc. Agăţarea sau blocarea duce la oprirea bruscă a accesoriului care se ro- teşte. Aceasta face, ca scula electrică necontrolată să fie accelerată în punctul de blocare, în sens contrar direcţiei de rotaţie a accesoriului. Dacă, de exemplu, un disc de şlefuit se agaţă sau se blo- chează în piesa de lucru, marginea discului de şlefuit care penetrează direct piesa de lucru se poate agăţa în aceasta şi duce astfel la smulgerea discului de şlefuit sau poate pro- voca recul. Discul de şlefuit se va deplasa către operator sau în sens opus acestuia, în funcţie de direcţia de rotaţie a discului în punctul de blocare. În această situaţie discurile de şlefuit se pot chiar rupe. Un recul este consecinţa utilizării greşite sau defectuoase a sculei electrice. El poate fi împiedicat prin măsuri preven- tive adecvate, precum cele descrise în continuare. Ţineţi bine scula electrică şi aduceţi-vă corpul şi braţele într-o poziţie în care să puteţi controla forţele de recul. Folosiţi întotdeauna un mâner suplimentar, în caz că acesta există, pentru a avea un control maxim asupra OBJ_BUCH-2487-002.book Page 311 Wednesday, November 2, 2016 4:43 PM312 | Română 1 609 92A 36G | (2.11.16) Bosch Power Tools forţelor de recul sau a momentelor de reacţie la turaţii înalte. Operatorul poate stăpâni forţele de recul şi de reac- ţie prin măsuri preventive adecvate. Nu apropiaţi niciodată mâna de accesoriile aflate în mişcare de rotaţie. În caz de recul accesoriul se poate de- plasa peste mâna dumneavoastră. Evitaţi să staţionaţi cu corpul în zona de mişcare a scu- lei electrice în caz de recul. Reculul proiectează scula electrică într-o direcţie opusă mişcării discului de şlefuit din punctul de blocare. Lucraţi extrem de atent în zona colţurilor, muchiilor as- cuţite, etc. Împiedicaţi ricoşarea accesoriului de pe piesa de lucru şi blocarea acestuia. Accesoriul aflat în mişcare de rotaţie are tendinţa să se blocheze în colţuri, pe muchii ascuţite sau când ricoşează în urma izbirii. Aceasta duce la pierderea controlului sau la recul. Nu folosiţi pânze de ferăstrău pentru lemn sau pânze dinţate. Asemenea dispozitive de lucru provoacă frecvent recul sau duc la pierderea controlului asupra sculei electri- ce. Avertismente speciale privind şlefuirea şi tăierea Folosiţi numai corpuri abrazive admise pentru scula dumneavoastră electrică şi o apărătoare de protecţie prevăzută pentru aceste corpuri abrazive. Corpurile ab- razive care nu sunt prevăzute pentru această sculă electri- că nu pot fi acoperite şi protejate suficient, fiind nesigure. Discurile de şelfuire cu degajare trebuie astfel montate încât suprafaţ a lor de şlefuire să nu depăşească planul marginii apărătoarei de protecţie. Un disc de şlefuire montat necorespunzător, care depăşeşte planul apărătoa- rei de protecţie, nu poate fi acoperit suficient. Apărătoarea de protecţie trebuie să fie bine montată pe scula electrică şi, pentru un maxim de siguranţă, să fie astfel reglată încât numai o o porţiune infimă din corpul abraziv să rămână neacoperită în partea dinspre operator. Apărătoarea de protecţie are rolul de a proteja operatorul de fragmentele desprinse din corpul abraziv, de contactul cu acesta cât şi scânteile degajate, care i-ar pu- tea aprinde îmbrăcămintea. Corpurile abrazive trebuie folosite numai pentru posi- bilităţile de utilizare recomandate. De exemplu: nu şle- fuiţi cu partea laterală a unui disc de tăiere. Discurile de tăiere sunt destinate îndepărtării de material cu marginea discului. Exercitarea unei forţe laterale asupra acestui corp abraziv poate duce la ruperea sa. Folosiţi întotdeauna flanşe de prindere nedeteriorate având dimensiuni şi forme corespunzătoarte discului de şlefuit ales de dumneavoastră. Flanşele adecvate sprijină discul de şlefuit diminuând astfel pericolul ruperii acestuia. Flanşele pentru discuri de tăiere pot fi diferite fa- ţă de flanşele pentru alte discuri de şlefuit. Nu întrebuinţaţi discuri de şlefuit uzate provenind de la scule electrice mai mari. Discurile de şlefuit pentru scule- le electrice mai mari nu sunt concepute pentru turaţiile mai ridicate ale sculelor electrice mai mici şi se pot rupe. Alte avertismente speciale privind tăierea Evitaţi blocarea discului de tăiere sau o apăsare prea puternică. Nu executaţi tăieri exagerat de adânci. O su- praîncărcare a discului de tăiere măreşte solicitarea aces- tuia şi tendinţa sa de a devia, de a se răsuci în piesa de lucru sau de a se bloca, apărând astfel posibilitatea unui recul sau a ruperii corpului abraziv. Evitaţi zona din faţa şi din spatele discului de tăiere ca- re se roteşte. Dacă deplasaţi discul de tăiere în piesa de lucru în direcţie opusă dumneavoastră, în caz de recul, scu- la electrică împreună cu discul care se roteşte pot fi proiec- tate direct spre dumneavoastră. Dacă discul de tăiere se blochează sau dacă întrerupeţi lucrul, deconectaţi scula electrică şi nu o mişcaţi până când discul se opreşte complet. Nu încercaţi niciodată să extrageţi discul de tăiere din tăietură, altfel se poate produce un recul. Stabiliţi şi îndepărtaţi cauza blocării discului. Nu reporniţi niciodată scula electrică cât timp aceasta se mai află încă în piesa de lucru. Lăsaţi discul de tăiere să atingă turaţia nominală şi numai după aceea continu- aţi să tăiaţi cu precauţie. În caz contrar discul se poate agăţa, sări afară din piesa de lucru sau provoca recul. Sprijiniţi plăcile sau piesele de lucru mari pentru a dimi- nua riscul reculului cauzat de blocarea discului de tăie- re. Piesele mari se pot încovoia sub propria greutate. De a- ceea, piesa de lucru trebuie sprijinită pe ambele părţi, atât în apropierea liniei de tăiere cât şi pe margine. Fiţi extrem de atenţi în cazul „tăierii de cavităţi“ în pe- reţi deja existenţi sau în alte sectoare fără vizibilitate. La penetrarea în sectorul vizat, discul de tăiere poate cau- za recul dacă nimereşte în conducte de gaz sau de apă, conductori electrici sau alte obiecte. Avertismente speciale privind şlefuirea cu hârtie abrazivă Nu întrebuinţaţi foi abrazive supradimensionate ci res- pectaţi indicaţiile fabricantului privitoare la dimensiu- nile foilor abrazive. Foile abrazive care depăşesc margini- le discului abraziv, pot cauza răniri precum şi agăţarea, ru- perea foilor abrazive, sau pot duce la recul. Avertismente speciale privind operaţiile de lustruire Nu lăsaţi să atârne liber porţiuni ale discului de lustruit, în special şnururile de prindere ale acestuia. Îndepăr- taţi sau scurtaţi şnururile de prindere. Şnururile de prin- dere care atârnă liber, rotindu-se împreună cu discul de lustruit vă pot apuca degetele sau se pot agăţa în piesa de lucru. Avertismente speciale privind lucrul cu periile de sârmă Ţineţ i seama de faptul că peria de sârmă pierde bucăţi de sârmă chiar în timpul utilizării obişnuite. Nu supra- solicitaţi firele de sârmă printr-o apăsare prea puterni- că. Bucăţile de sârmă desprinse pot pătrunde cu uşurinţă prin îmbrăcămintea subţire şi/sau în piele. Dacă se recomandă o apărătoare de protecţie, împiedi- caţi contactul dintre apărătoarea de protecţie şi peria de sârmă. Discurile-perie şi periile-oală îşi pot mări diame- trul sub acţiunea presiunii de apăsare şi a forţelor cenrifu- ge. OBJ_BUCH-2487-002.book Page 312 Wednesday, November 2, 2016 4:43 PMRomână | 313 Bosch Power Tools 1 609 92A 36G | (2.11.16) Avertismente suplimentare Purtaţi ochelari de protecţie. Folosiţi detectoare adecvate pentru a localiza conduc- te de alimentare ascunse sau adresaţi-vă în acest scop regiei locale furnizoare de utilităţi. Contactul cu conduc- torii electrici poate duce la incendiu şi electrocutare. Dete- riorarea unei conducte de gaz poate provoca explozii. Spargerea unei conducte de apă cauzează pagube materi- ale sau poate duce la electrocutare. Atunci când alimentarea cu energie electrică ete între- ruptă, de exemplu în cazul unei pene de curent, deblo- caţi întrerupătorul pornit/oprit şi aduceţi-l în poziţia oprit sau scoateţi ştecherul afară din priza de curent. Astfel va fi împiedicată repornirea necontrolată a sculei electrice. Nu atingeţi discurile de şlefuire şi de tăiere înainte ca acestea să se fi răcit. Discurile se încălzesc foarte puter- nic în timpul lucrului. Apucaţi strâns maşina în timpul lucrului şi adoptaţi o poziţie stabilă. Scula electrică se conduce mai bine cu am- bele mâini. Asiguraţi piesa de lucru. O piesă de lucru fixată cu dispo- zitive de prindere sau într-o menghină este ţinută mai sigur decât cu mâna dumneavoastră. Racordaţi scula electrică la o reţea de curent reglemen- tar împământată. Priza şi cablul prelungitor trebuie să fie prevăzute cu un conductor de protecţie funcţional. Instrucţiuni de siguranţă pentru alimentarea cu energie a sculelor de înaltă frecvenţă Instrucţiunile de siguranţă şi de lucru privind converti- zorul de frecvenţă trebuie respectate cu stricteţe! In- formaţii mai detaliate în acest sens primiţi de la producăto- rul convertizorului de frecvenţă. Convertizorul de frecvenţă trebuie asigurat cu un dis- pozitiv automat de protecţie împotriva curenţilor de defect, în cazul în care intenţionaţi să-l folosiţi într-un mediu în care este necesară protejarea deosebită a persoanelor. Protejarea deosebită a persoanelor este de exemplu necesară atunci când se lucrează în spaţii umede sau se folosesc materiale la a căror prelucrare se poate for- ma praf cu bună conductibilitate electrică. Renunţarea la utilizarea dispozitivelor de protecţie împotriva curenţilor de defect poate duce la electrocutare, pericol de incendiu sau vătămări corporale grave. Dispozitivul de protecţie împotriva curenţilor de defect poate fi instalat în reţeaua de alimentare cu energie electrică numai de către personal de specialitate. Nu- mai astfel poate fi asigurată funcţionarea impecabilă a acestuia. Tensiunea de ieşire şi frecvenţa convertizorului de frecvenţă trebuie să coincidă cu datele de pe plăcuţa indicatoare a tipului sculei electrice de înaltă frecven- ţă. Scula electrică poate fi folosită numai dacă este prevă- zută cu un ştecher corespunzător. Ştecherul CEE trebuie să fie proiectat pentru curentul nominal necesar sculei electrice (vezi „Date tehnice“).

• Montajul ştecherului şi racordarea la reţeaua de ali- mentare cu energie electrică trebuie efectuate de că- tre personal de specialitate, instruit corespunzător pri- vind manevrarea instalaţiilor pentru scule de înaltă frecvenţă. Foliosiţi numai cablul original! Verificaţi înainte de fie- care utilizare a sculei electrice, dacă cablul şi ştecherul nu sunt eventual deteriorate. Pentru evitarea pericole- lor, nu este permisă repararea cablulului şi a ştercherului ci acestea trebuie înlocuite. Descrierea produsului şi a performan- ţelor Citiţi toate indicaţiile de avertizare şi in- strucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Vă rugăm să desfăşuraţi pagina pliantă cu redarea maşinii şi să o lăsaţi desfăşurată cât timp citiţi instrucţiunile de folosire. Utilizare conform destinaţiei Valabile pentru următoarele tipuri: – 0 602301 4
• – 0 602305 40. – 0 602306 434 – 0 602324 40. Scula electrică este destinată şlefuirii cu hârtie abrazivă şi lus- truirii suprafeţelor metalice şi a celor acoperite cu lac, fără a se utiliza apă. Valabile pentru următoarele tipuri: – 0 602304 40. – 0 602 324 44., p. 464
• , – 0 602329 5 – 0 602331 5 – 0 602332 5 – 0 602334 5 p. 434
• Scula electrică este destinată tăierii, degroşării şi perierii me- talului şi pietrei fără a se întrebuinţa apă. Pentru tăierea cu materiale abrazive fixate cu liant trebuie să se utilizeze o apărătoare de protecţie specială pentru tăiere. Pentru tăierea pietrei trebuie asigurată aspirarea corespunză- toare a prafului. Valabil pentru toate tipurile Nu este permisă decât folosirea apărătoarelor de protecţie şi a piuliţelor de strângere din setul de livrare sau a celor admise pentru această sculă electrică. OBJ_BUCH-2487-002.book Page 313 Wednesday, November 2, 2016 4:43 PM314 | Română 1 609 92A 36G | (2.11.16) Bosch Power Tools Elemente componente Numerotarea elementelor componente se referă la schiţa scu- lei electrice de pe pagina grafică. 1 Întrerupător pornit/oprit 2 Mâner suplimentar 3 Arbore de polizat 4 Gulerul axului 5 Tastă de blocare ax 6 Apărătoare 7 Şurub de fixare pentru apărătoarea de protecţie 8 Camă de codificare 9 Apărătoare de mână* 10 Flanşă de prindere pentru garnitura inelară 11 Disc de şlefuire/tăiere/degroşare 12 Piuliţă de strângere 13 Cheie pentru şplinturi 14 Cheie fixă, dimensiuni cheie 17 mm 15 Piuliţă rotundă* 16 Foaie abrazivă* 17 Disc abraziv din cauciuc* 18 Disc din textile* 19 Perie de sârmă * 20 Dispozitiv de blocare la tracţiune accidentală (ştecher CEE) 21 Lamelă cu ştifturi de contact ştecher (ştecher CEE) 22 Şuruburi (ştecher CEE) 23 Şuruburi lamelă cu ştifturi de contact ştecher 21 (ştecher CEE) 24 Ştecher CEE 25 Mufă material plastic (ştecher CEE) *Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de li- vrare standard. Puteţi găsi accesoriile complete în programul nos- tru de accesorii. Date tehnice Polizor unghiular de înaltă frecvenţă Număr de identificare 0 602 301 p. 401

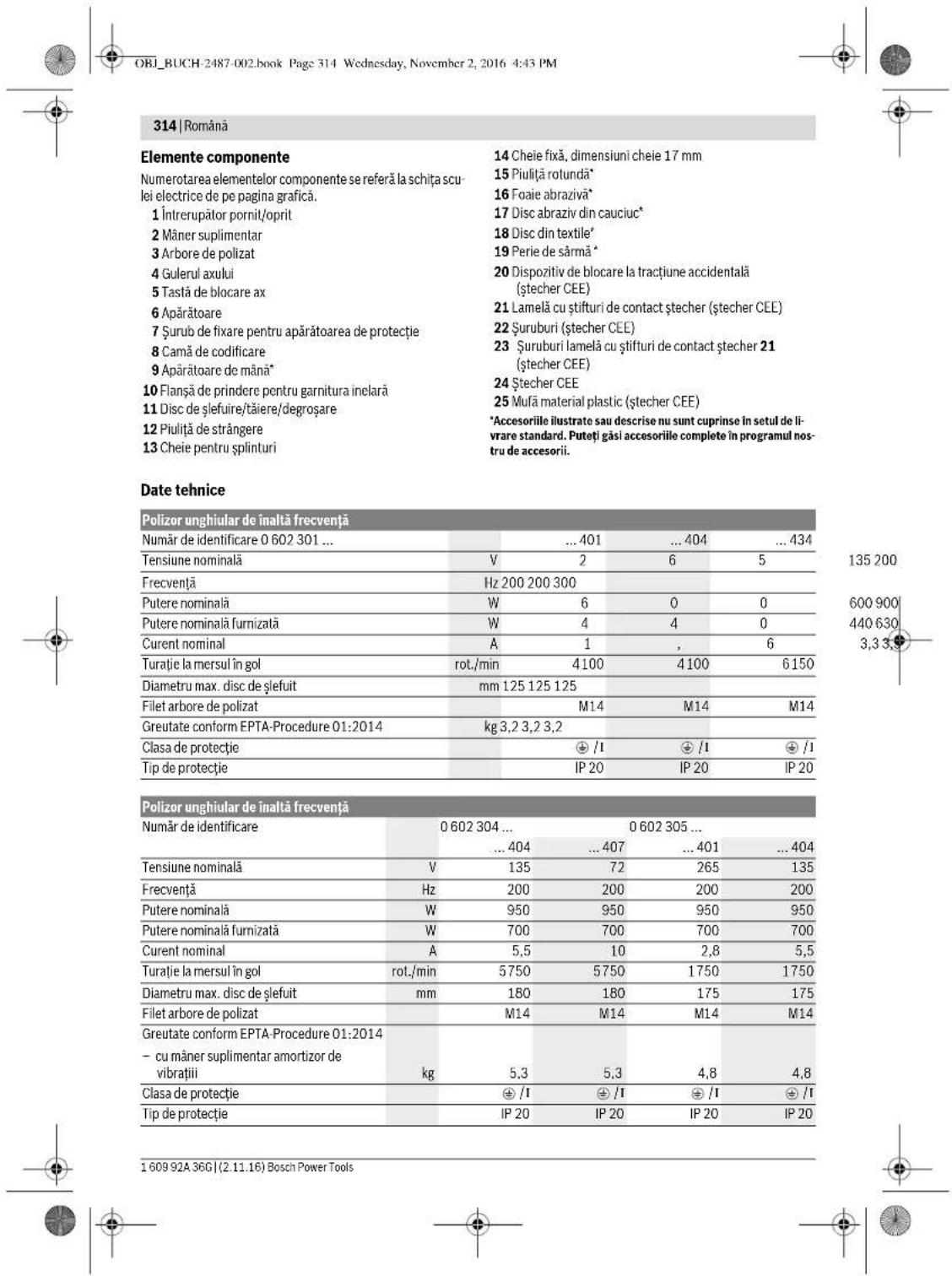

• Tensiune nominală V265135 200 Frecvenţă Hz 200 200 300 Putere nominală W600600 900 Putere nominală furnizată W440440 630 Curent nominal A1,63,3 3,3 Turaţie la mersul în gol rot./min 4100 4100 6150 Diametru max. disc de şlefuit mm 125 125 125 Filet arbore de polizat M14 M14 M14 Greutate conform EPTA-Procedure 01:2014 kg 3,2 3,2 3,2 Clasa de protecţie /I /I /I Tip de protecţie IP 20 IP 20 IP 20 Polizor unghiular de înaltă frecvenţă Număr de identificare 0 602 304 602 305 p. 0

Tensiune nominală V 135 72 265 135 Frecvenţă Hz 200 200 200 200 Putere nominală W 950 950 950 950 Putere nominală furnizată W 700 700 700 700 Curent nominal A5,5 10 2,8 5,5 Turaţie la mersul în gol rot./min 5750 5750 1750 1750 Diametru max. disc de şlefuit mm 180 180 175 175 Filet arbore de polizat M14 M14 M14 M14 Greutate conform EPTA-Procedure 01:2014 – cu mâner suplimentar amortizor de vibraţiii kg 5,3 5,3 4,8 4,8 Clasa de protecţie /I /I /I /I Tip de protecţie IP 20 IP 20 IP 20 IP 20 OBJ_BUCH-2487-002.book Page 314 Wednesday, November 2, 2016 4:43 PMRomână | 315 Bosch Power Tools 1 609 92A 36G | (2.11.16) Polizor unghiular de înaltă frecvenţă Număr de identificare 0 602 306 ... 0 602 324 ...

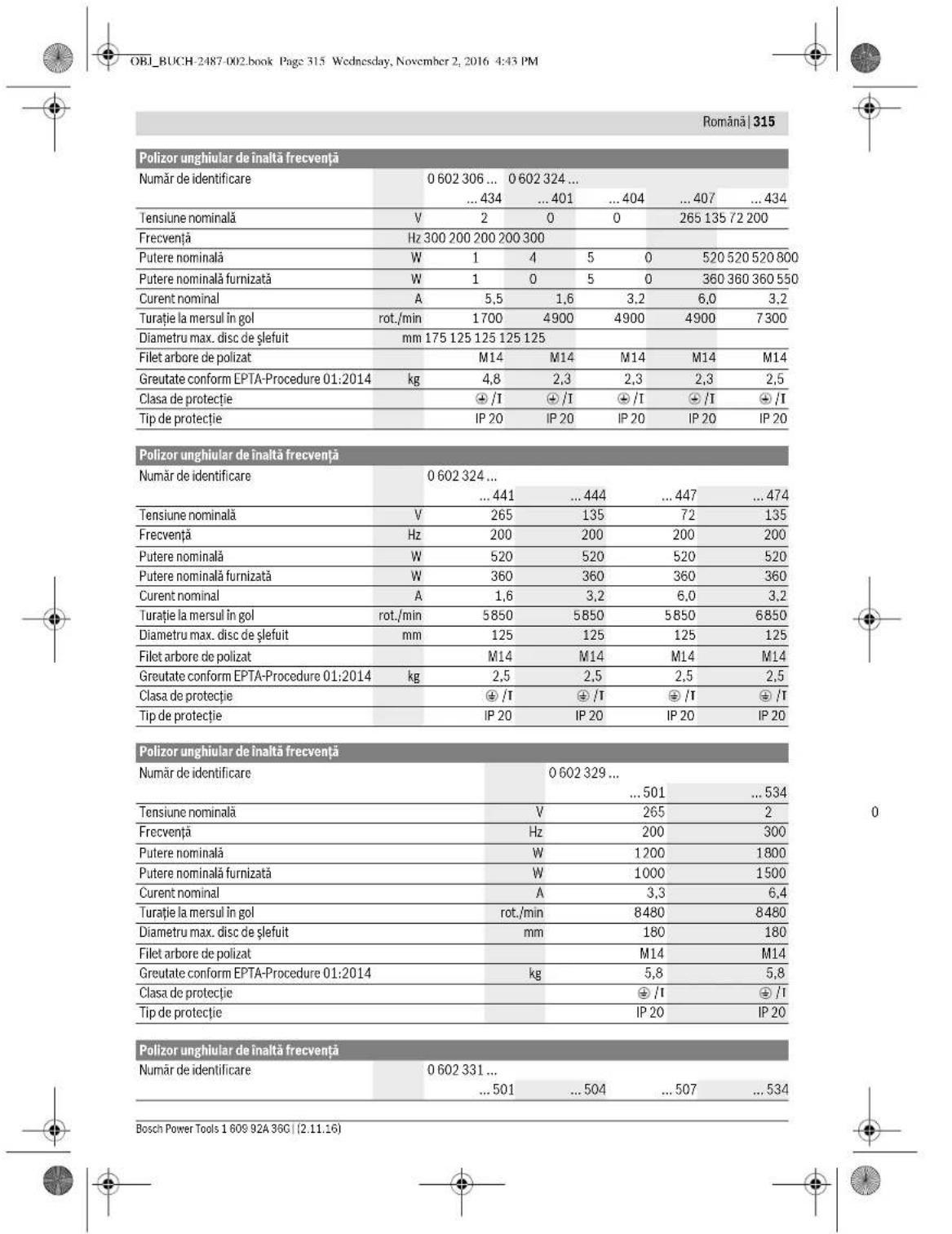

Tensiune nominală V200265 135 72 200 Frecvenţă Hz 300 200 200 200 300 Putere nominală W1450520 520 520 800 Putere nominală furnizată W1050360 360 360 550 Curent nominal A5,51,6 3,2 6,0 3,2 Turaţie la mersul în gol rot./min 1700 4900 4900 4900 7300 Diametru max. disc de şlefuit mm 175 125 125 125 125 Filet arbore de polizat M14 M14 M14 M14 M14 Greutate conform EPTA-Procedure 01:2014 kg 4,8 2,3 2,3 2,3 2,5 Clasa de protecţie /I /I /I /I /I Tip de protecţie IP 20 IP 20 IP 20 IP 20 IP 20 Polizor unghiular de înaltă frecvenţă Număr de identificare 0 602 324 ...

Tensiune nominală V 265 135 72 135 Frecvenţă Hz 200 200 200 200 Putere nominală W 520 520 520 520 Putere nominală furnizată W 360 360 360 360 Curent nominal A1,63,2 6,0 3,2 Turaţie la mersul în gol rot./min 5850 5850 5850 6850 Diametru max. disc de şlefuit mm 125 125 125 125 Filet arbore de polizat M14 M14 M14 M14 Greutate conform EPTA-Procedure 01:2014 kg 2,5 2,5 2,5 2,5 Clasa de protecţie /I /I /I /I Tip de protecţie IP 20 IP 20 IP 20 IP 20 Polizor unghiular de înaltă frecvenţă Număr de identificare 0 602 329 ...

Tensiune nominală V265200 Frecvenţă Hz 200 300 Putere nominală W12001800 Putere nominală furnizată W10001500 Curent nominal A3,36,4 Turaţie la mersul în gol rot./min 8480 8480 Diametru max. disc de şlefuit mm 180 180 Filet arbore de polizat M14 M14 Greutate conform EPTA-Procedure 01:2014 kg 5,8 5,8 Clasa de protecţie /I /I Tip de protecţie IP 20 IP 20 Polizor unghiular de înaltă frecvenţă Număr de identificare 0 602 331 ...

OBJ_BUCH-2487-002.book Page 315 Wednesday, November 2, 2016 4:43 PM316 | Română 1 609 92A 36G | (2.11.16) Bosch Power Tools Indicaţii privind alimentarea cu energie Scula electrică este o componentă a unui sistem de înaltă frecvenţă şi necesită curent electric continuu trifazat având frecvenţa conform celei specificate pe plăcuţa indicatoare a tipului. Pentru a atinge această frecvenţă, scula electrică trebuie ra- cordată la un convertizor de frecvenţă (vezi „Racordarea la in- stalaţia de alimentare cu energie“, pagina 321). Tensiune nominală V 265 135 72 200 Frecvenţă Hz 200 200 200 300 Putere nominală W 1950 1950 1950 2900 Putere nominală furnizată W 1500 1500 1500 2200 Curent nominal A510 18 10 Turaţie la mersul în gol rot./min 8480 8480 8480 8480 Diametru max. disc de şlefuit mm 180 180 180 180 Filet arbore de polizat M14 M14 M14 M14 Greutate conform EPTA-Procedure 01:2014 kg 7,1 7,1 7,1 7,1 Clasa de protecţie /I /I /I /I Tip de protecţie IP 20 IP 20 IP 20 IP 20 Polizor unghiular de înaltă frecvenţă Număr de identificare 0 602 332 ...

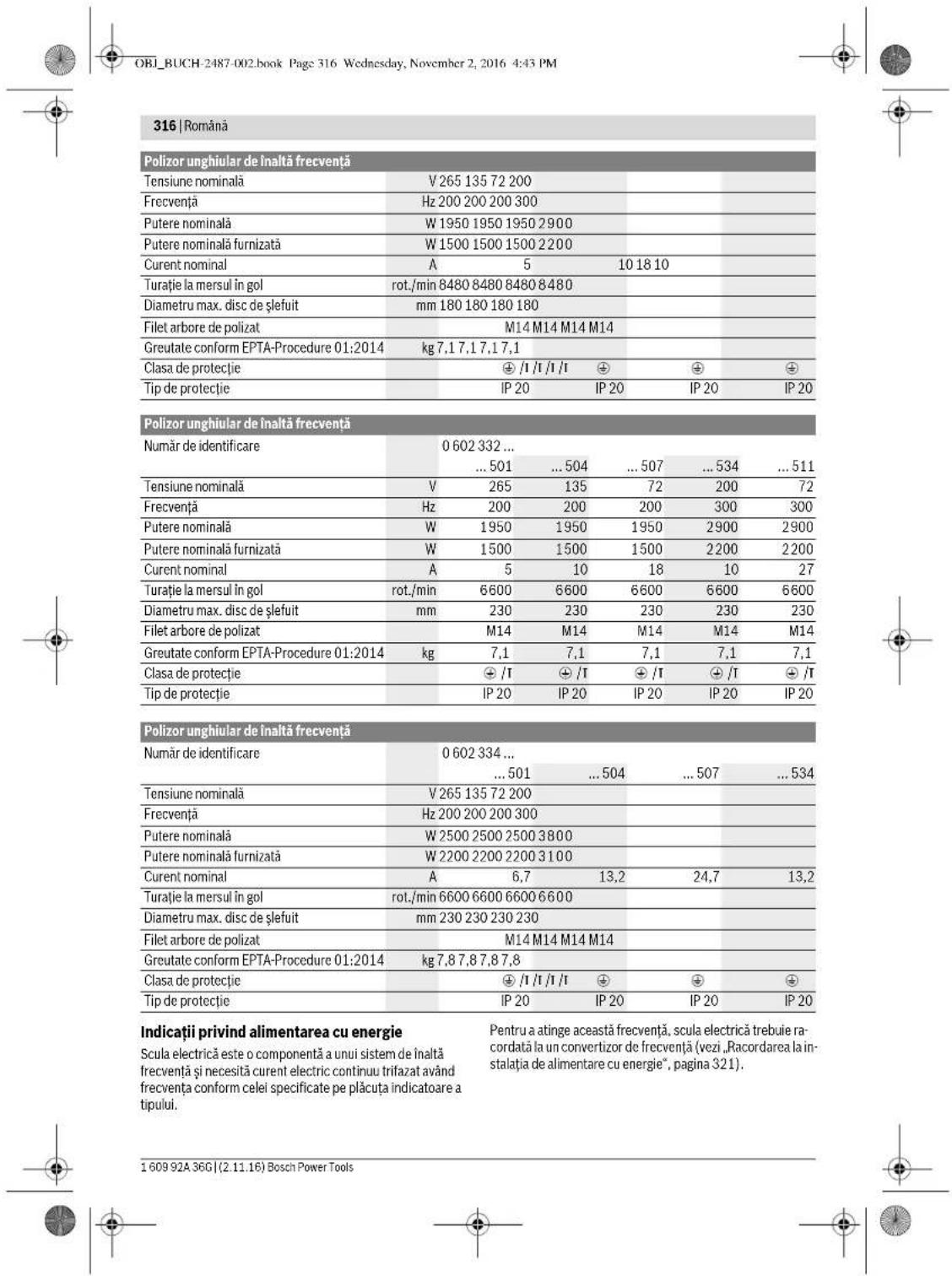

Tensiune nominală V 265 135 72 200 72 Frecvenţă Hz 200 200 200 300 300 Putere nominală W 1950 1950 1950 2900 2900 Putere nominală furnizată W 1500 1500 1500 2200 2200 Curent nominal A510 18 10 27 Turaţie la mersul în gol rot./min 6600 6600 6600 6600 6600 Diametru max. disc de şlefuit mm 230 230 230 230 230 Filet arbore de polizat M14 M14 M14 M14 M14 Greutate conform EPTA-Procedure 01:2014 kg 7,1 7,1 7,1 7,1 7,1 Clasa de protecţie /I /I /I /I /I Tip de protecţie IP 20 IP 20 IP 20 IP 20 IP 20 Polizor unghiular de înaltă frecvenţă Polizor unghiular de înaltă frecvenţă Număr de identificare 0 602 334 ...

Tensiune nominală V 265 135 72 200 Frecvenţă Hz 200 200 200 300 Putere nominală W 2500 2500 2500 3800 Putere nominală furnizată W 2200 2200 2200 3100 Curent nominal A6,713,2 24,7 13,2 Turaţie la mersul în gol rot./min 6600 6600 6600 6600 Diametru max. disc de şlefuit mm 230 230 230 230 Filet arbore de polizat M14 M14 M14 M14 Greutate conform EPTA-Procedure 01:2014 kg 7,8 7,8 7,8 7,8 Clasa de protecţie /I /I /I /I Tip de protecţie IP 20 IP 20 IP 20 IP 20 OBJ_BUCH-2487-002.book Page 316 Wednesday, November 2, 2016 4:43 PMRomână | 317 Bosch Power Tools 1 609 92A 36G | (2.11.16) Informaţie privind zgomotul/vibraţiile Valorile zgomotului emis au fost determinate conform EN 60745-2-3.

Nivelul de zgomot evaluat A al maşinii este în mod normal de Nivel presiune sonoră Nivel putere sonoră Incertitudine K Purtaţi protecţie auditivă! dB(A) dB(A)

Valorile totale ale vibraţiilor a

(suma vecto- rială a trei direcţii) şi incertitudinea K au fost determinate conform EN 60745-2-3. Şlefuirea suprafeţelor (degroşare):

Nivelul de zgomot evaluat A al maşinii este în mod normal de Nivel presiune sonoră Nivel putere sonoră Incertitudine K Purtaţi protecţie auditivă! dB(A) dB(A)

Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudinea K au fost determinate con- form EN 60745-2-3. Şlefuirea suprafeţelor (degroşare):

Nivelul de zgomot evaluat A al maşinii este în mod normal de Nivel presiune sonoră Nivel putere sonoră Incertitudine K Purtaţi protecţie auditivă! dB(A) dB(A)

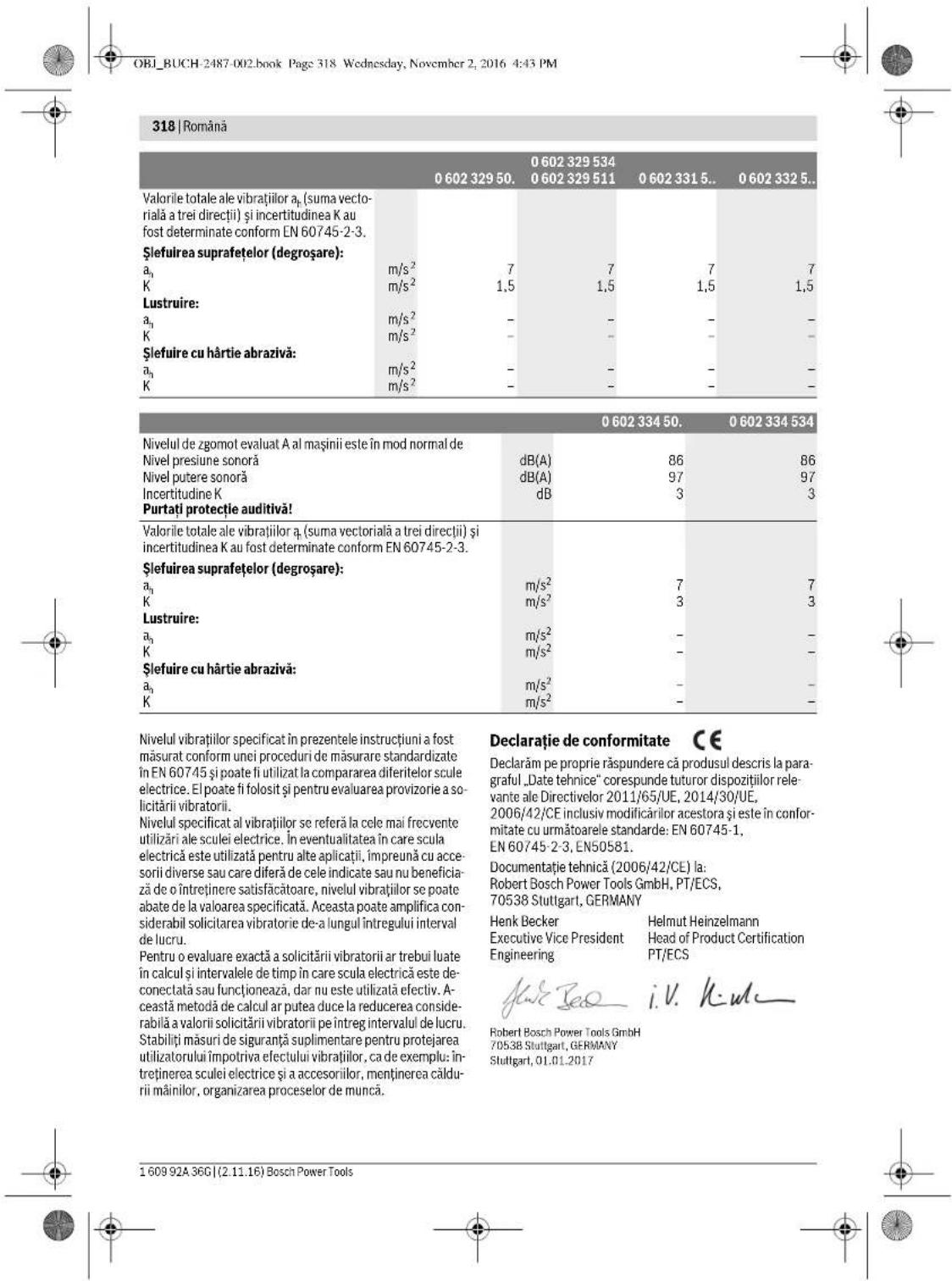

OBJ_BUCH-2487-002.book Page 317 Wednesday, November 2, 2016 4:43 PM318 | Română 1 609 92A 36G | (2.11.16) Bosch Power Tools Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60745 şi poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit şi pentru evaluarea provizorie a so- licitării vibratorii. Nivelul specificat al vibraţiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicaţii, împreună cu acce- sorii diverse sau care diferă de cele indicate sau nu beneficia- ză de o întreţinere satisfăcătoare, nivelul vibraţiilor se poate abate de la valoarea specificată. Aceasta poate amplifica con- siderabil solicitarea vibratorie de-a lungul întregului interval de lucru. Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul şi intervalele de timp în care scula electrică este de- conectată sau funcţionează, dar nu este utilizată efectiv. A- ceastă metodă de calcul ar putea duce la reducerea conside- rabilă a valorii solicitării vibratorii pe întreg intervalul de lucru. Stabiliţi măsuri de siguranţă suplimentare pentru protejarea utilizatorului împotriva efectului vibraţiilor, ca de exemplu: în- treţinerea sculei electrice şi a accesoriilor, menţinerea căldu- rii mâinilor, organizarea proceselor de muncă. Declaraţie de conformitate Declarăm pe proprie răspundere că produsul descris la para- graful „Date tehnice“ corespunde tuturor dispoziţiilor rele- vante ale Directivelor 2011/65/UE, 2014/30/UE, 2006/42/CE inclusiv modificărilor acestora şi este în confor- mitate cu următoarele standarde: EN 60745-1, EN 60745-2-3, EN50581. Documentaţie tehnică (2006/42/CE) la: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Valorile totale ale vibraţiilor a

(suma vecto- rială a trei direcţii) şi incertitudinea K au fost determinate conform EN 60745-2-3. Şlefuirea suprafeţelor (degroşare):

Nivelul de zgomot evaluat A al maşinii este în mod normal de Nivel presiune sonoră Nivel putere sonoră Incertitudine K Purtaţi protecţie auditivă! dB(A) dB(A)

Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudinea K au fost determinate conform EN 60745-2-3. Şlefuirea suprafeţelor (degroşare):

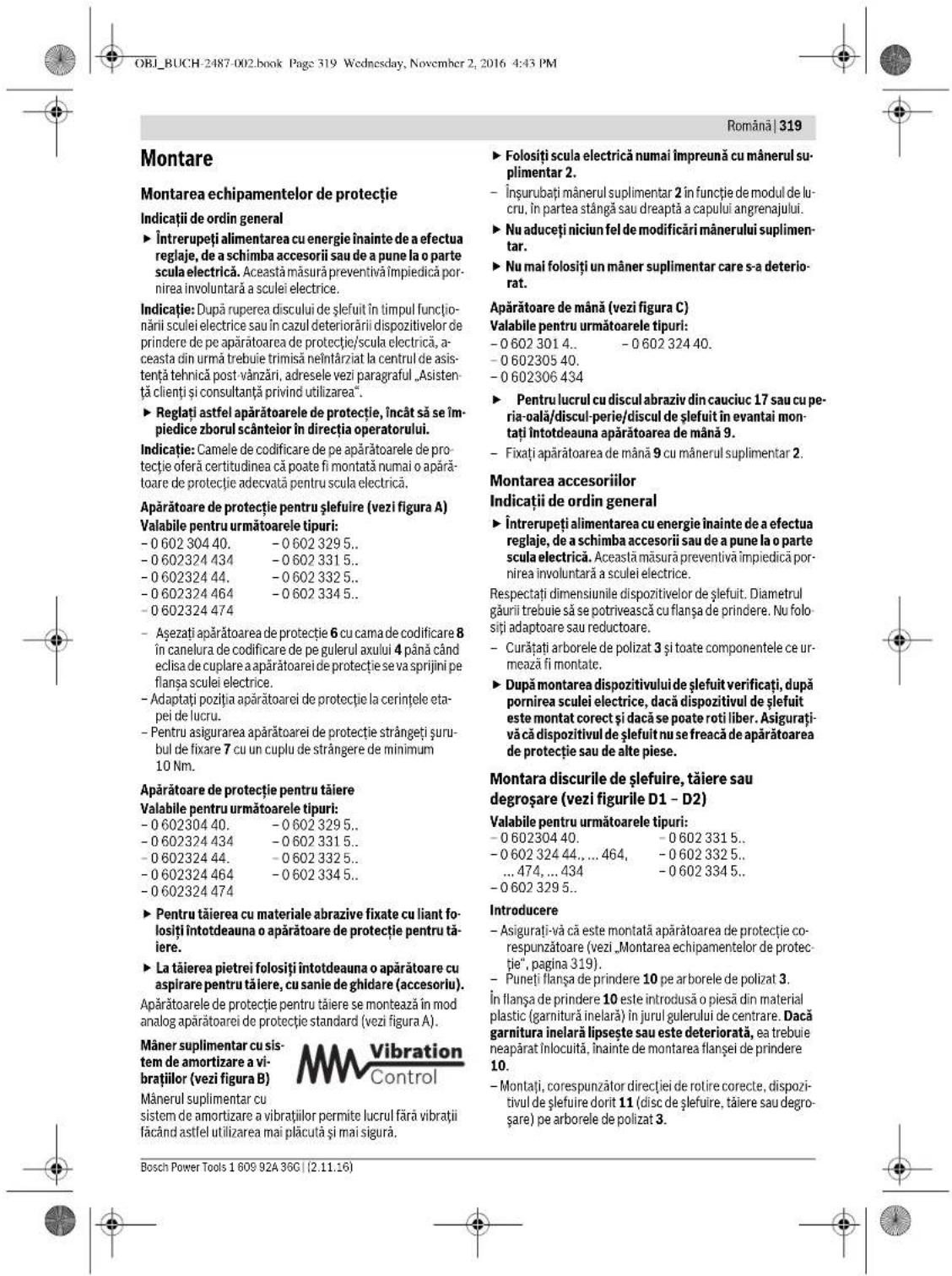

Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-2487-002.book Page 318 Wednesday, November 2, 2016 4:43 PMRomână | 319 Bosch Power Tools 1 609 92A 36G | (2.11.16) Montare Montarea echipamentelor de protecţie Indicaţii de ordin general Întrerupeţi alimentarea cu energie înainte de a efectua reglaje, de a schimba accesorii sau de a pune la o parte scula electrică. Această măsură preventivă împiedică por- nirea involuntară a sculei electrice. Indicaţie: După ruperea discului de şlefuit în timpul funcţio- nării sculei electrice sau în cazul deteriorării dispozitivelor de prindere de pe apărătoarea de protecţie/scula electrică, a- ceasta din urmă trebuie trimisă neîntârziat la centrul de asis- tenţă tehnică post-vânzări, adresele vezi paragraful „Asisten- ţă clienţi şi consultanţă privind utilizarea“. Reglaţi astfel apărătoarele de protecţie, încât să se îm- piedice zborul scânteior în direcţia operatorului. Indicaţie: Camele de codificare de pe apărătoarele de pro- tecţie oferă certitudinea că poate fi montată numai o apără- toare de protecţie adecvată pentru scula electrică. Apărătoare de protecţie pentru şlefuire (vezi figura A) – Aşezaţi apărătoarea de protecţie 6 cu cama de codificare 8 în canelura de codificare de pe gulerul axului 4 până când eclisa de cuplare a apărătoarei de protecţie se va sprijini pe flanşa sculei electrice. – Adaptaţi poziţia apărătoarei de protecţie la cerinţele eta- pei de lucru. – Pentru asigurarea apărătoarei de protecţie strângeţi şuru- bul de fixare 7 cu un cuplu de strângere de minimum 10 Nm. Apărătoare de protecţie pentru tăiere Pentru tăierea cu materiale abrazive fixate cu liant fo- losiţi întotdeauna o apărătoare de protecţie pentru tă- iere. La tăierea pietrei folosiţi întotdeauna o apărătoare cu aspirare pentru tă iere, cu sanie de ghidare (accesoriu). Apărătoarele de protecţie pentru tăiere se montează în mod analog apărătoarei de protecţie standard (vezi figura A). Mâner suplimentar cu sis- tem de amortizare a vi- braţiilor (vezi figura B) Mânerul suplimentar cu sistem de amortizare a vibraţiilor permite lucrul fără vibraţii făcând astfel utilizarea mai plăcută şi mai sigură. Folosiţi scula electrică numai împreună cu mânerul su- plimentar 2. – Înşurubaţi mânerul suplimentar 2 în funcţie de modul de lu- cru, în partea stângă sau dreaptă a capului angrenajului. Nu aduceţi niciun fel de modificări mânerului suplimen- tar. Nu mai folosiţi un mâner suplimentar care s-a deterio- rat. Apărătoare de mână (vezi figura C) Pentru lucrul cu discul abraziv din cauciuc 17 sau cu pe- ria-oală/discul-perie/discul de şlefuit în evantai mon- taţi întotdeauna apărătoarea de mână 9. – Fixaţi apărătoarea de mână 9 cu mânerul suplimentar 2. Montarea accesoriilor Indicaţii de ordin general Întrerupeţi alimentarea cu energie înainte de a efectua reglaje, de a schimba accesorii sau de a pune la o parte scula electrică. Această măsură preventivă împiedică por- nirea involuntară a sculei electrice. Respectaţi dimensiunile dispozitivelor de şlefuit. Diametrul găurii trebuie să se potrivească cu flanşa de prindere. Nu folo- siţi adaptoare sau reductoare. – Curăţaţi arborele de polizat 3 şi toate componentele ce ur- mează fi montate. După montarea dispozitivului de şlefuit verificaţi, după pornirea sculei electrice, dacă dispozitivul de şlefuit este montat corect şi dacă se poate roti liber. Asiguraţi- vă că dispozitivul de şlefuit nu se freacă de apărătoarea de protecţie sau de alte piese. Montara discurile de şlefuire, tăiere sau degroşare (vezi figurile D1 – D2) Introducere – Asiguraţi-vă că este montată apărătoarea de protecţie co- respunzătoare (vezi „Montarea echipamentelor de protec- ţie“, pagina 319). – Puneţi flanşa de prindere 10 pe arborele de polizat 3. În flanşa de prindere 10 este introdusă o piesă din material plastic (garnitură inelară) în jurul gulerului de centrare. Dacă garnitura inelară lipseşte sau este deteriorată, ea trebuie neapărat înlocuită, înainte de montarea flanşei de prindere

• – Montaţi, corespunzător direcţiei de rotire corecte, dispozi- tivul de şlefuire dorit 11 (disc de şlefuire, tăiere sau degro- şare) pe arborele de polizat 3. Valabile pentru următoarele tipuri: – 0 602 304 40. – 0 602324 434 – 0 602324 44. – 0 602324 464 – 0 602324 474 – 0 602 329 5 – 0 602 331 5 – 0 602 332 5 – 0 602 334 5 Valabile pentru următoarele tipuri: – 0 602304 40. – 0 602324 434 – 0 602324 44. – 0 602324 464 – 0 602324 474 – 0 602 329 5 – 0 602 331 5 – 0 602 332 5 – 0 602 334 5 Valabile pentru următoarele tipuri: – 0 602 301 4
• – 0 602305 40. – 0 602306 434 – 0 602 324 40. Valabile pentru următoarele tipuri: – 0 602304 40. – 0 602 324 44., p. 464
• , – 0 602 329 5 – 0 602 331 5 – 0 602 332 5 – 0 602 334 5 OBJ_BUCH-2487-002.book Page 319 Wednesday, November 2, 2016 4:43 PM320 | Română 1 609 92A 36G | (2.11.16) Bosch Power Tools – Puneţi astfel piuliţa de strângere 12 pe filetul arborelui în- cât degajarea din mijloc a piuliţei de strângere să fie în- dreptată în sus. – Înşurubaţi bine piuliţa de strângere cu cheia pentru şplin- turi 13 ţinând contra cu cheia fixă 14 aplicată pe suprafaţa pentru chei a arborelui de polizat 3. Demontare – Imobilizaţi arborele de polizat 3 ţinându-l cu cheia fixă 14 aplicată pe suprafaţa pentru chei. – Deşurubaţi piuliţa de strângere 12 cu cheia pentru şplin- turi 13 de pe arborele de polizat, ţinând contra cu cheia fi- xă 14 aplicată pe suprafaţă pentru chei. – Trageţi apoi dispozitivul de şlefuire şi flanşa de prindere de pe arborele de polizat. Scule electrice prevăzute cu tastă de blocare a arborelui 5 Valabile pentru următoarele tipuri: – 0 602 324 40. – 0 602 324 434 – 0 602 324 44. La sculele electrice prevăzute cu tastă de blocare a arborelui 5 nu mai este necesar ca la montarea dispozitivelor de şlefuire să se ţină contra cu o cheie fixă (vezi figurile E1 – E2). Acţionaţi tasta de blocare a arborelui numai atunci când arborele de polizat se află în repaus. Altfel scula electrică se poate deteriora. – Înainte de a introduce dispozitivul de şlefuire apăsaţi tasta de blocare a arborelui 5, pentru a bloca arborele de polizat 3 şi ţineţi tasta apăsată. – Montaţi dispozitivul de şlefuire dorit (vezi „Montara discu- rile de şlefuire, tăiere sau degroşare“, pagina 319). – Eliberaţi tasta de blocare a arborelui 5 pentru a debloca ar- borele de polizat. Montarea discului de şlefuire din cauciuc (vezi figura F) Introducere – Asiguraţi-vă că apărătoarea de mână şi mânerul suplimen- tar sunt montate (vezi „Montarea echipamentelor de pro- tecţie“, pagina 319). – Montaţi discul de şlefuire din cauciuc 17 pe arborele de po- lizat 3. – Puneţi foaia abrazivă 16 pe discul de şlefuire din cauciuc. – Montaţi piuliţa rotundă 15 pe fletul arborelui. – Înşurubaţi strâns piuliţa rotundă cu cheia pentru şplinturi 13, ţinând contra cu cheia fixă 14 aplicată pe suprafaţa pentru chei a arborelui de polizat 3. Aveţi grijă ca piuliţa rotundă 15 să fie în întregime înşurubată în degajarea discului de şlefuire din cauciuc pentru a nu vă de- ranja în timpul şlefuirii şi pentru ca foaia abrazivă să fie bine fi- xată. Demontare – Imobilizaţi arborele de polizat 3 ţinându-l cu cheia fixă 14 aplicată pe suprafaţa pentru chei. – Deşurubaţi piuliţa rotundă 15 cu cheia pentru şpilnturi 13 de pe arborele de polizat, ţinând contra cu cheia fixă 14 aplicată pe suprafaţa pentru chei. – Trageţi foia abrazivă şi discul de şlefuire din cauciuc de pe arborele de polizat. Montarea discului de lustruit din pâslă (vezi figura G) Introducere Aveţiu grijă ca filetul discului de lustruit din pâslă să se potri- vească exact pr filetul arborelui de polizat (M14). – Asiguraţi-vă că apărătoarea de mână şi mânerul suplimen- tar sunt montate (vezi „Montarea echipamentelor de pro- tecţie“, pagina 319). – Înşurubaţi discul de lustruit din pâslă 18 atât de mult pe ar- borele de polizat 3, încât să se sprijine strâns pe suprafaţa pentru chei a arborelui de polizat şi ţineţi contra cu cheia fi- xă 14 aplicată pe suprafaţa pentru chei a arborelui de poli- zat 3. Demontare – Deşurubaţi de pe arborele de polizat discul de lustruit din pâslă blocat 18 cu o cheie fixă aplicată pe suprafaţa pentru chei a acestuia, ţinând contra cu cheia fixă 14 aplicată pe suprafaţa pentru chei a arborelui de polizat 3. Montarea periilor din sârmă (vezi figura H) Introducere Aveţi grijă ca filetul periei din sârmă să se potrivească cu file- tul arborelui de polizat (M14). – Asiguraţi-vă că apărătoarea de mână şi mânerul suplimen- tar sunt montate (vezi „Montarea echipamentelor de pro- tecţie“, pagina 319). – Înşurubaţi într-atât peria din sârmă dorită 19 (perie oală sau perie disc) pe arborele de polizat 3, până când aceasta se va sprijini strâns pe suprafaţa pentru chei a arborelui de polizat şi ţineţi contra cu cheia fixă 14 aplicată pe suprafa- ţa pentru chei a arborelui de polizat. Demontare – Deşurubaţi o perie din sârmă blocată 19 cu o cheie fixă aplicată pe suprafaţa pentru chei a arboelui de polizat şi ţi- neţi contra cu cheia fixă 14 aplicată pe suprafaţa pentru chei a arborelui de polizat 3. Valabile pentru următoarele tipuri: – 0 602 301 4 – 0 602305 40. – 0 602306 434 – 0 602 324 40. Valabile pentru următoarele tipuri: – 0 602 301 4 p. 434
• – 0 602305 40. – 0 602306 434 – 0 602 324 40. Valabile pentru următoarele tipuri: – 0 602304 40. – 0 602 324 44., p. 464
• , – 0 602 329 5 – 0 602 331 5 – 0 602 332 5 – 0 602 334 5 OBJ_BUCH-2487-002.book Page 320 Wednesday, November 2, 2016 4:43 PMRomână | 321 Bosch Power Tools 1 609 92A 36G | (2.11.16) Aspirarea prafului/aşchiilor Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, mine- rale şi metal pot fi dăunătoare sănătăţii. Atingerea sau inspirarea acestor pulberi poate provoca reacţii alergice şi/sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere. Anumite pulberi cum sunt pulberea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales îm com- binaţie cu materiale de adaos utilizate la prelucrarea lem- nului (cromat, substanţe de protecţie a lemnului). Materia- lele care conţin azbest nu pot fi prelucrate decât de către specialişti. – Folosiţi pe cât posibil o instalaţie de aspirare a prafului adecvată pentru materialul prelucrat. – Asiguraţi buna ventilaţie a locului de muncă. – Este recomandabil să se utilizeze o mască de protecţie a respiraţiei având clasa de filtrare P2. Respectaţi prescripţiile din ţara dumneavoastră referitoa- re la materialele de prelucrat. Evitaţi acumulările şi depunerile de praf la locul de muncă. Pulberile se pot aprinde cu uşurinţă. Racordarea la instalaţia de alimentare cu energie Pentru exploatarea sculelor electrice aveţi nevoie de un con- vertizor de frecvenţă care generează curent continuu trifazat având o frecvenţă conformă plăcuţei inddicatoare a tipului. Există convertizoare de frecvenţă de diferite dimensiuni, frec- venţe, tensiuni secundare şi puteri nominale. Alegerea con- cvertizorului de frecvenţă depinde de sculele electrice ce ur- mează a fi racordate la acesta. Pentru alegerea convertizoru- lui de frecvenţă adecvat cereţi sfatul distribuitorului dumne- voastră autorizat Bosch. Primiţi scula electrică împreună cu un cablu special, lung de patru metri, fără ştecher. Pentru a o pune în funcţiune, cablul special trebuie prevăzut cu un ştecher CEE cu patru poli (cu- loare de identificare verde). În afară de aceasta, pentru protecţie la suprasarcină, scula electrică poate fi echipată cu un întrerupător automat de pro- tecţie motor uzual din comerţ. Intervalul de reglare al întreru- pătorului automat de protecţie motor trebuie să acopere cu- rentul nominal al sculei electrice (vezi „Date tehnice“). Între- rupătorul automat de protecţie motor trebuie să reacţioneze în mai puţin de o secundă. Respectaţi în acest sens instrucţiunile privind siguranţa şi indicaţiile de montaj cuprinse în instrucţiunile de utilizare ale întrerupătorului automat de protecţie motor! Montarea ştecherului CEE (vezi figurile I1–I2) – Slăbiţi cele două şuruburi 22 extrageţi lamela cu ştifturile de contact 21 din carcasa ştecherului CEE 24. – Tăiaţi mufa din material plastic 25 la dimensiunea cores- punzătoare diametrului cablului special al sculei electrice şi treceţi carcasa ştecherului CEE peste cablul special. – Conduceţi cei patru conductori prin dispozitivul de blocare la tracţiune accidentală 20. – Slăbiţi cele patru şuruburi mici 23 ale lamelei cu ştuifturi de contact a ştecherului 21 şi introduceţi manşonul electroizolant al conductorului brun L1 în fişa mamă L1, manşonul electroizolant al conductorului albastru L2 în fi- şa mamă L2, manşonul electroizolant al conductorului L3 în fişa mamă L3, precum şi manşonul aderent al conductorului verde-gal- ben în fişa-mamă cu contact de protecţie . – Strângeţi din nou bine cele patru şuruburi mici 23 ale lame- lei cu ştifturi de contact 21, pentru a fixa cei patru conduc- tori. – Înşurubaţi apoi dispozitivul de blocare la tracţiune acci- dentală 20 în aşa fel în jurul întregului cablu, pe învelişul ca- blului, încât la manşoanelor electroizolante să nu există tracţiune. – Introduceţi din nou lamela cu ştifturile de contact 21 în car- casa ştecherului CEE 24 şi strângeţi din nou bine cele două şuruburi 22. – Verificaţi apoi funcţionarea corectă al conductorului de protecţie. – Introduceţi ştecherul CEE 24 al sculei electrice în priza convertizorului de frecvenţă. Acum puteţi racorda convertizorul de frecvenţă la reţeaua de alimentare cu energie. Aflaţi cum trebuie să racordaţi convertizorul de frecvenţă la reţeaua de alimentare cu energie, consultând instrucţiunile de utilizare ale convertizorului de frecvenţă. Verificaţi apoi direcţia de rotaţie! Verificarea direcţiei de rotaţie Direcţia de rotaţie a arborelui de polizat trebui să coincidă cu săgeata marcată pe scula electrică. Dacă la prima punere în funcţiune (vezi „Pornirea/oprirea scu- lei electrice“, pagina 322) arborele de polizat se roteşte în di- recţie greşită, trebuie să opriţi imediat scula electrică şi să scoateţi ştecherul afară din priza de la reţea. – Slăbiţi din nou cele două şuruburi 22, şi extrageţi din nou lamela cu ştifturile de contact 21 din carcasa ştecherului CEE 24. – Desprindeţi manşoanele electroizolante ale conductorului brun şi al celui negru din fişele lor mamă. – Introduceţi manşonul electroizolant al conductorului negru L3 în fişa mamă L1 şi pe cel al conductorului brun L1 în fişa mamă L3. – Strângeţi din nou bine şuruburile mici 23 ale lamelei cu ştifturi de contact din ştecher 21, pentru a fixa conducto- rii. – Introduceţi din nou lamela cu ştifturile de contact 21 în car- casa ştecherului CEE 24 şi strângeţi din nou bine cele două şuruburi 22. – Verificaţi apoi funcţionarea corectă al conductorului de protecţie. – Racordaţi din nou scula electrică la reţeaua de alimentare cu energie. OBJ_BUCH-2487-002.book Page 321 Wednesday, November 2, 2016 4:43 PM322 | Română 1 609 92A 36G | (2.11.16) Bosch Power Tools Funcţionare Punere în funcţiune Tensiunea şi frecvenţa sursei de curent trebuie să coin- cidă cu datele pe de plăcuţa indicatoare a tipului sculei electrice. Verificaţi dispozitivele de şlefuit înainte de a le utiliza. Dispozitivul de şlefuit trebuie să fie montat impecabil şi să se poată roti liber. Executaţi o probă de funcţiona- re fără sarcină de cel puţin 1 minut. Nu întrebuinţaţi dispozitive de şlefuit deteriorate, deformate sau care vibrează. Dispozitivele de şlefuit deteriorate se pot rupe şi cauza răniri. Aduceţi întrerupătorul pornit/oprit 1 în poziţia „oprit“, în cazul în care scula electrică se opreşte neaşteptat din funcţionare, cu toate că întrerupătorul pornit/oprit se află în poziţia „pornit“. Prin aceasta împiedicaţi repor- nirea necontrolată a sculei electrice. Verificaţi alimentarea cu energie (vezi „Racordarea la instalaţia de alimentare cu energie“, pagina 321), înainte de a reporni scula electrică. Cuplaţi întotdeauna mai întâi scula electrică cu conver- tizorul de frecvenţă înainte de a racorda convertizorul de frecvenţă la reţeaua de curent. Pentru a economisi energie, ţineţi scula electrică pornită nu- mai atunci când o folosiţi. Conectarea/deconectarea convertizorului de frecvenţă Trebuie mai întâi să puneţi în funcţiune convertizorul de frec- venţă după care puteţi porni scula electrică. Respectaţi în acest sens instrucţiunile de utilizare ale conver- tizorului de frecvenţă. Pornirea/oprirea sculei electrice cu întrerupător de siguranţă glisant (vezi figura J1) Valabile pentru următoarele tipuri: – 0 602 324 4 –Pentru pornirea sculei electrice împingeţi înainte întreru- pătorul pornit/oprit 1. –Pentru fixarea întrerupătorului pornit/oprit 1 apăsaţi în jos întrerupătorul pornit/oprit 1 anterior împins înainte, până când se înclichetează. –Pentru oprirea sculei electrice eliberaţi întrerupătorul por- nit/oprit 1. În cazul fixării întrerupătorului pornit/oprit 1 apăsaţi-l scurt în partea posterioară şi apoi eliberaţi-l. Pornirea/oprirea sculei electrice cu întrerupător de siguranţă (vezi figura J2) –Pentru punerea în funcţiune a sculei electrice împingeţi înainte întrerupătorul pornit/oprit 1 şi apoi apăsaţi-l. –Pentru fixarea întrerupătorului pornit/oprit 1 în poziţie a- păsată, împingeţi şi mai mult înainte întrerupătorul por- nit/oprit 1. –Pentru oprirea sculei electrice eliberaţi întrerupătorul por- nit/oprit 1 respectiv, dacă acesta este blocat în poziţia por- nit, apăsaţi scurt întrerupătorul pornit/oprit 1 şi apoi elibe- raţi-l din nou. Instrucţiuni de lucru Întrerupeţi alimentarea cu energie înainte de a efectua reglaje, de a schimba accesorii sau de a pune la o parte scula electrică. Această măsură preventivă împiedică por- nirea involuntară a sculei electrice. Fiţi precauţi atunci când tăiaţi pereţii portanţi, vezi pa- ragraful „Indicaţii privind statica“. Fixaţi piesa de lucru cu dispozitive de prindere în măsu- ra în care stabilitatea acesteia nu este asigurată de pro- pria sa greutate. Nu suprasolicitaţi scula electrică într-atât încât aceasta să se oprească singură din funcţionare. După o solicitare puternică lăsaţi scula electrică să meargă în gol încă câteva minute, pentru ca accesoriul utilizat să se răcească. Şlefuire cu disc evantai Cu discul de şlefuit în evantai (accesoriu) puteţi prelucra şi su- prafeţe curbate şi profiluri. Discurile de şlefuit în evantai au o durată de viaţă considerabil mai îndelungată, niveluri mai reduse de zgomot şi dezvoltă temperaturi mai reduse la şlefuire decât discurile de şlefuit uzuale. Tăierea metalului (vezi figura K) Pentru tăierea cu materiale abrazive fixate cu liant fo- losiţi întotdeauna o apărătoare de protecţ ie pentru tă- iere. La tăiere, lucraţi cu avans moderat, adaptat la structura mate- rialului de prelucrat. Nu apăsaţi discul de tăiere, nu-l înclinaţi greşit sau nu-l răsuciţi. Nu frânaţi prin contrapresare laterală discurile de tăiere care se mai mişcă încă din inerţie, după oprirea sculei electrice. Scula electrică trebuie întotdeauna condusă în contrasens. Altfel există pericolul ca aceasta să fie împinsă necontrolat a- fară din tăietură. La tăierea profilurilor şi a ţevilor cu secţiune pătrată începeţi cel mai bine tăierea din locul cu secţiunea cea mai mică. Tăierea pietrei La tăierea pietrei asiguraţi aspirarea corespunzătoare a prafului. Purtaţi mască de protecţie împotriva prafului. Scula electrică poate fi folosită numai pentru tăierea uscată/şlefuirea uscată a pietrei. La tăierea pietrei folosiţi cel mai bine un disc diamantat. Pen- tru a vă asigura împotriva devierii discului trebuie să folosiţi o apărătoare cu aspirare pentru tăiere cu sanie de ghidare. Utilizaţi scula electrică numai cu instalaţie de aspirare a prafu- lui şi purtaţi în mod suplimentar o mască de protecţie împotri- va prafului. Aspiratorul de praf trebuie să fie certificat pentru aspirarea prafului de piatră. Bosch oferă aspiratoare de praf adecvate. Valabile pentru următoarele tipuri: – 0 602 301 4 – 0 602304 40. – 0 602305 40. – 0 602306 434 – 0 602 329 5 – 0 602 331 5 – 0 602 332 5 – 0 602 334 5 OBJ_BUCH-2487-002.book Page 322 Wednesday, November 2, 2016 4:43 PMRomână | 323 Bosch Power Tools 1 609 92A 36G | (2.11.16) – Porniţi scula electrică şi puneţi-o cu partea anterioară a sa- niei de ghidare pe piesa de lucru. Împingeţi scula electrică cu avans moderat, adaptat materialului de prelucrat. La tăierea materialelor foarte dure, de ex. beton cu un conţi- nut ridicat de pietriş, discul diamantat se poate încălzi exce- siv, prin aceasta deteriorându-se. Un indiciu clar în acest sens pot fi scânteile din jurul discului dimantat. Întrerupeţi în acest caz procesul de tăiere şi lăsaţi discul dia- mantat să se rotească scurt timp în gol, la turaţia maximă, pentru ca acesta să se răcească. Un progres de lucru în scădere vizibilă şi scânteile care-l în- conjoară indică faptul că discul diamantat s-a tocit. Îl puteţi re- ascuţi executând tăieri scurte în material abraziv, de ex. gre- sie calcaroasă. Indicaţii privind statica Tăierile executate în pereţii portanţi cad sub incidenţa stan- dardului DIN 1053 partea 1-a sau a reglementărilor specifice fiecărei ţări. Aceste prescripţii trebuie neapărat respectate. Înainte de a începe lucrul consultaţi specialistul în statica clădirilor, arhi- tectul competent sau conducerea şantierului care răspunde de lucrare. Degroşare Nu întrebuinţaţi niciodată discuri de tăiere pentru de- groşare. Cu un unghi de atac între 30 ° şi 40° veţi obţine cele mai bune rezultate la degroşare. Deplasaţi înainte şi înapoi scula electri- că apăsând-o moderat. În acest mod piesa de lucru nu se va în- călzi prea tare, nu-şi va modifica culoarea şi nu va prezenta crestături. Şlefuire cu hârtie abrazivă fixată pe disc de şlefuire din ca- uciuc Alegerea hârtiei abrazive corespunzătoare se va face în func- ţie de materialul care urmează a fi prelucrat. Bosch oferă diferite sortimente de foi abrazive pentru fixare pe disc de şlefuire din cauciuc. În acest scop cereţi sfatul dis- tribuitorului dumneavoastră autorizat. Lustruire cu disc de lustruit din pâslă La lustruire se aplică un produs abraziv pe materialul de pre- lucrat sau pe discul de lustruit din pâslă şi se întinde prin rotire pe întreaga suprafaţă a materialului. Dacă lucraţi cu mai multe trepte de lustruire la care pasta de lustruit prezintă o granulaţie din ce în ce mai fină, pentru fie- care granulaţie în parte trebuie folosit câte un disc de lustruit separat. Între etapele de lustruire curăţaţi cu grijă suprafaţa materialu- lui de prelucrat. Întreţinere şi service Întreţinere şi curăţare Întrerupeţi alimentarea cu energie înainte de a efectua reglaje, de a schimba accesorii sau de a pune la o parte scula electrică. Această măsură preventivă împiedică por- nirea involuntară a sculei electrice. Pentru a lucra bine şi sigur păstraţi curate scula electri- că şi fantele de aerisire. În cazul unor condiţii extreme de lucru, pe cât posibil, folosiţi întotdeauna o instalaţie de aspirare. Suflaţi frecvent fantele de aerisire şi conectaţi în serie un în- trerupător de protecţie împotriva tensiunilor pericu- loase (PRCD). În cazul prelucrării metalelor în interiorul sculei electrice se poate depune praf bun conducător elec- tric. Izolaţia de protecţie a sculei electrice poate fi afectată. Măsuraţi regulat turaţia de mers în gol a arborelui de polizat. Dacă valoarea măsurată este cu peste 10 % in- ferioară sau superioară turaţiei de mers în gol specifi- cate (vezi „Date tehnice“), ar trebui să daţi scula elec- trică pentru verificare la un centru de asistenţă tehnică şi service post-vânzări Bosch. În cazul unei turaţii de mers în gol prea ridicate, accesoriul folosit se poate rupe în timp ce la o turaţie prea joasă randamentul de lucru se di- minuează. Folosiţi numai cabluri originale! Înainte de fiecare utili- zare a sculei electrice verificaţi dacă, cablul şi şteche- rul nu sunt deteriorate. Nu este permisă repararea cablu- lui a ştecherului, acestea trebuie înlocuite pentru a evita si- tuaţiile periculoase. Nu permiteţi executarea lucrărilor de întreţinere şi re- paraţii decât de către personal de specialitate cores- punzător calificat. Astfel este garantată menţinerea sigu- ranţei în exploatare a sculei electrice. Curăţaţi prizele, conectorii, cuplajele şi ştecherele sculei elec- trice scoase din priza de la reţea cu o lavetă uscată, fără sca- me şi îndepărtaţi particulele de praf şi murdărie. După primele 150 de ore de funcţionare curăţaţi angrenajul cu un solvent slab. Respectaţi în acest sens instrucţiunile de folosire şi eliminare ale producătorului solventului respectiv. Apoi gresaţi angrenajul cu vaselină specială pentru angrenaje Bosch. Repetaţi procedura de curăţare la 300 de ore de func- ţionare după prima curăţare. Un centru de service şi asistenţă post-vânzări autorizat Bosch poate executa aceste lucrări rapid şi fiabil. Dacă este necesară înlocuirea cablului de racordare, pentru a evita punerea în pericol a siguranţei exploatării, această ope- raţie se va executa de către Bosch sau de către un centru au- torizat de asistenţă tehnică post-vânzări pentru scule electri- ce Bosch. Depozitaţi şi întreţineţi cu grijă accesoriile. Accesorii Vă puteţi informa cu privire la programul complet de accesorii de calitate la adresa de internet www.bosch-pt.com şi www.boschproductiontools.com sau la distribuitorul dum- neavoastră autorizat. Asistenţă clienţi şi consultanţă privind utilizarea Serviciul de asistenţă clienţi vă răspunde la întrebări privind repararea şi întreţinerea produsului dumneavoastră cât şi pie- sele de schimb. Găsiţi desenele de ansamblu şi informaţii pri- vind piesele de schimb şi la: www.bosch-pt.com OBJ_BUCH-2487-002.book Page 323 Wednesday, November 2, 2016 4:43 PM324 | Български 1 609 92A 36G | (2.11.16) Bosch Power Tools Echipa de consultanţă Bosch vă răspunde cu plăcere la între- bări privind produsele noastre şi accesoriile acestora. În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat numărul de identificare compus din 10 cifre, conform plăcuţei indicatoare a tipului produsului. România Robert Bosch SRL Centru de service Bosch Str. Horia Măcelariu Nr. 30–34 013937 Bucureşti Tel. service scule electrice: [phone] Fax: [phone] E-Mail: [e-mail] Tel. consultanţă clienţi: [phone] Fax: [phone] E-Mail: [e-mail] www.bosch-romania.ro Eliminare Sculele electrice, accesoriile şi ambalajele trebuie direcţiona- te către o staţie de revalorificare ecologică. Nu aruncaţi sculele electrice în gunoiul menajer! Numai pentru ţările UE: Conform Directivei Europene 2012/19/UE privind maşinile şi aparatele electrice şi elec- tronice uzate şi transpunerea acesteia în legislaţia naţională, sculele electrice scoase din uz trebuie colectate separat şi direcţiona- te către o staţie de revalorificare ecologică. Sub rezerva modificărilor. p. 434
