КОРИСНИЧКИ ПРИРАЧНИК HWS 810230 Professional BOSCH

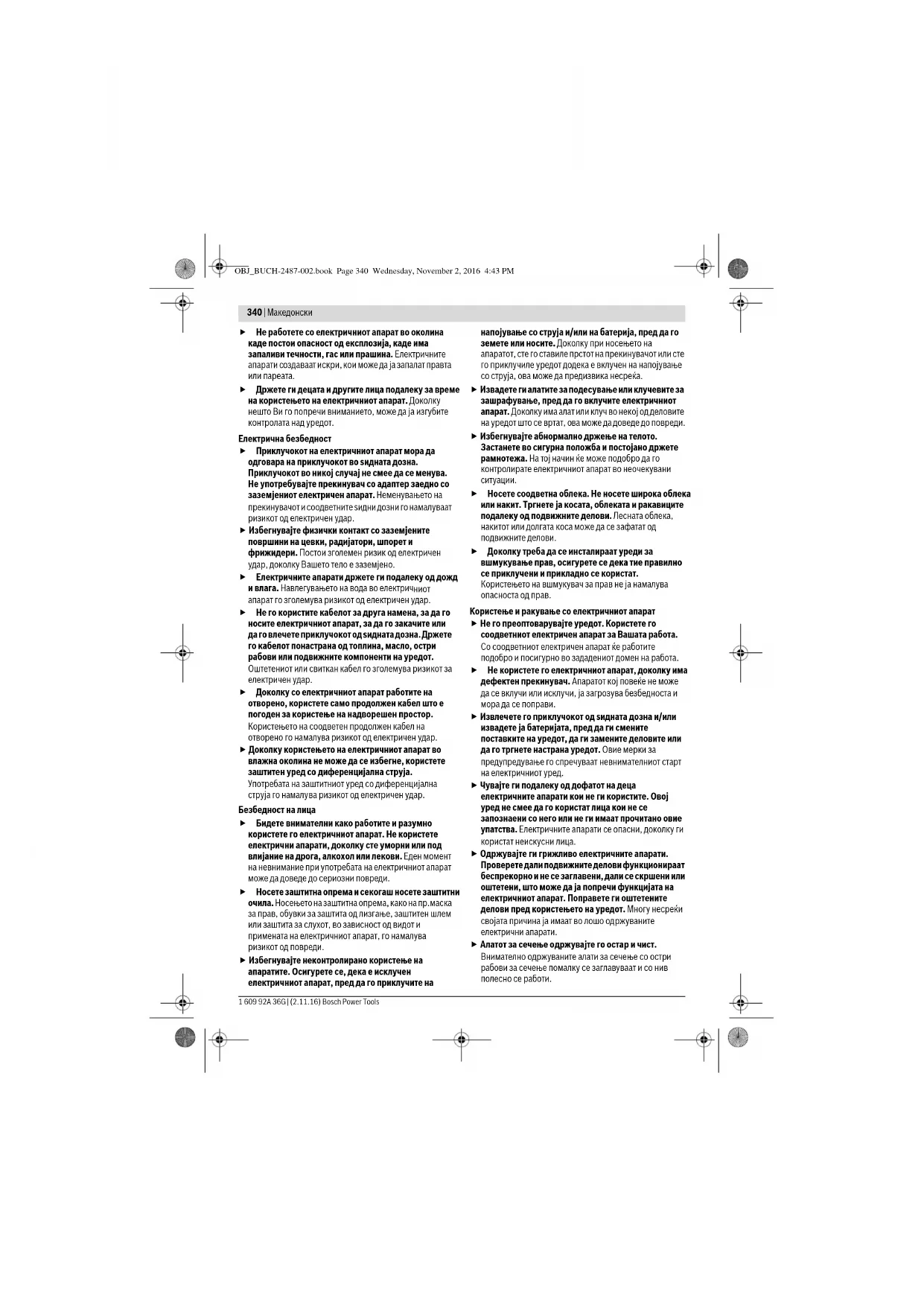

Безбедносни напомени Општи напомени за безбедност за електричните апарати Прочитајте ги сите напомени и упатства за безбедност. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди. Зачувајте ги безбедносните напомени и упатства за користење и за во иднина. Поимот „електричен алат“ во напомените за безбедност се однесува на електрични апарати што користат струја (со струен кабел) и електрични апарати што користат батерии (без струен кабел). Безбедност на работното место Работниот простор секогаш нека биде чист и добро осветлен. Неуредниот или неосветлен работен простор може да доведе до несреќи. ПРЕДУПРЕДУВАЊЕ OBJ_BUCH-2487-002.book Page 339 Wednesday, November 2, 2016 4:43 PM340 | Македонски 1 609 92A 36G | (2.11.16) Bosch Power Tools Не работете со електричниот апарат во околина каде постои опасност од експлозија, каде има запаливи течности, гас или прашина. Електричните апарати создаваат искри, кои може да ја запалат правта или пареата. Држете ги децата и другите лица подалеку за време на користењето на електричниот апарат. Доколку нешто Ви го попречи вниманието, може да ја изгубите контролата над уредот. Електрична безбедност Приклучокот на електричниот апарат мора да одговара на приклучокот во ѕидната дозна. Приклучокот во никој случај не смее да се менува. Не употребувајте прекинувач со адаптер заедно со заземјениот електричен апарат. Неменувањето на прекинувачот и соодветните ѕидни дозни го намалуваат ризикот од електричен удар. Избегнувајте физички контакт со заземјените површини на цевки, радијатори, шпорет и фрижидери. Постои зголемен ризик од електричен удар, доколку Вашето тело е заземјено. Електричните апарати држете ги подалеку од дожд и влага. Навлегувањето на вода во електрич

апарат го зголемува ризикот од електричен удар. Не го користите кабелот за друга намена, за да го носите електричниот апарат, за да го закачите или да го влечете приклучокот од ѕидната дозна. Држете го кабелот понастрана од топлина, масло, остри рабови или подвижните компоненти на уредот. Оштетениот или свиткан кабел го зголемува ризикот за електричен удар. Доколку со електричниот апарат работите на отворено, користете само продолжен кабел што е погоден за користење на надворешен простор. Користењето на соодветен продолжен кабел на отворено го намалува ризикот од електричен удар. Доколку користењето на електричниот апарат во влажна околина не може да се избегне, користете заштитен уред со диференцијална струја. Употребата на заштитниот уред со диференцијална струја го намалува ризикот од електричен удар. Безбедност на лица Бидете внимателни како работите и разумно користете го електричниот апарат. Не користете електрични апарати, доколку сте уморни или под влијание на дрога, алкохол или лекови. Еден момент на невнимание при употребата на електричниот апарат може да доведе до сериозни повреди. Носете заштитна опрема и секогаш носете заштитни очила. Носењето на заштитна опрема, како на пр.маска за прав, обувки за заштита од лизгање, заштитен шлем или заштита за слухот, во зависност од видот и примената на електрич ниот апарат, го намалува ризикот од повреди. Избегнувајте неконтролирано користење на апаратите. Осигурете се, дека е исклучен електричниот апарат, пред да го приклучите на напојување со струја и/или на батерија, пред да го земете или носите. Доколку при носењето на апаратот, сте го ставиле прстот на прекинувачот или сте го приклучиле уредот додека е вклучен на напојување со струја, ова може да предизвика несреќа. Извадете ги алатите за подесување или клучевите за зашрафување, пред да го вклучите електричниот апарат. Доколку има алат или клуч во некој од деловите на уредот што се вртат, ова може да доведе до повреди. Избегнувајте абнормално држење на телото. Застанете во сигурна положба и постојано држете рамнотежа. На тој начин ќе може подобро да го контролирате електричниот апарат во неочекувани

Носете соодветна облека. Не носете широка облека или накит. Тргнете ја косата, облеката и ракавиците подалеку од подвижните делови. Лесната облека, накитот или долгата коса може да се зафатат од подвижните делови. Доколку треба да се инсталираат уреди за вшмукување прав, осигурете се дека тие правилно се приклучени и прикладно се користат. Користењето на вшмукувач за прав не ја намалува опасноста од прав. Користење и ракување со електричниот апарат Не го преоптоварувајте уредот. Користете го соодветниот електричен апарат за Вашата работа. Со соодветниот електричен апарат ќе работите подобро и посигурно во зададениот домен на работа. Не користете го електричниот апарат, доколку има дефектен прекинувач. Апаратот кој повеќе не може да се вклучи или исклучи, ја загрозува безбедноста и мора да се поправи. Извлечете го приклучокот од ѕидната дозна и/или извадете ја батеријата, пред да ги смените поставките на уредот, да ги замените деловите или да го тргнете настрана уредот. Овие мерки за предупредување го спречуваат невнимателниот старт на електричниот уред. Чувајте ги подалеку од дофатот на деца електричните апарати кои не ги користите. Овој уред не смее да го користат лица кои не се запознаени со него или не ги имаат прочитано овие упатства. Електричните апарати се опасни, доколку ги користат неискусни лица. Одржувајте ги грижливо електричните апарати. Проверете дали подвижните делови функционираат беспрекорно и не се заглавени, дали се скршени или оштетени, што може да ја попречи функцијата на електричниот апарат. Поправете ги оштетените делови пред користењето на уредот. Многу несреќи својата причина ја имаат во лошо одржуваните електрични апарати. Алатот за сечење одржувајте го остар и чист. Внимателно одржуваните алати за сечење со остри рабови за сечење помалку се заглавуваат и со нив полесно се работи. OBJ_BUCH-2487-002.book Page 340 Wednesday, November 2, 2016 4:43 PMМакедонски | 341 Bosch Power Tools 1 609 92A 36G | (2.11.16) Користете ги електричните апарати, опремата, додатоците за алатите итн. во согласност со ова упатство. Притоа земете ги во обѕир работните услови и дејноста што треба да се изврши. Користењето на електрични апарати за друга употреба освен наведената може да доведе до опасни ситуации.

Поправката на Вашиот електричен апарат смее да биде извршена само од страна на квалификуван стручен персонал и само со користење на оригинални резервни делови. Само на тој начин ќе бидете сигурни во безбедноста на електричниот

Безбедносни напомени за аголни брусилки Општи безбедносни напомени за брусење со брусна хартија и полирање Важи за следните типови: – 0 602 301 4.. – 0 602 305 40. – 0 602 306 434 – 0 602 324 40. Овој електричен апарат се употребува како алатка за брусење и алат за полирање. Внимавајте на сите безбедносни напомени, упатства, прикази и податоци што сте ги добиле во прилог на уредот. Доколку не внимавате на следните упатства, може да дојде до електричен удар, пожар и/или тешки повреди. Овој електричен апарат не е погоден за брусење, работа со жичани четки и сечење со брусни плочи. Доколку го користите електричниот апарат за несоодветни намени, може да се предизвикаат опасност и повреди. Општи безбедносни напомени за брусење, работење со жичани четки и сечење со брусни плочи Важи за следните типови: – 0 602 304 40. – 0 602 324 44., ... 464, ... 474, ... 434 – 0 602 329 5.. – 0 602 331 5.. – 0 602 332 5.. – 0 602 334 5.. Овој електричен апарат се употребува како алатка за брусење, жичана четка и брусилка за сечење со брусни плочи. Внимавајте на сите безбедносни напомени, упатства, прикази и податоци што сте ги добиле во прилог на уредот. Доколку не внимавате на следните упатства, може да дојде до електричен удар, пожар и/или тешки повреди.

електричен апарат не е погоден за брусење со брусна хартија и полирање. Доколку го користите електричниот апарат за несоодветни намени, може да се предизвика опасност и повреди. Општи безбедносни напомени за брусење, брусење со брусна хартија, работење со жичани четки, полирање и сечење со брусни плочи Важи за сите типови Не користете прибор што не е специјално предвиден и препорачан од производителот на овој електричен апарат. Не Ви е загарантирана безбедната употреба, само заради фактот дека приборот може да се прицврсти на вашиот електричен апарат. Дозволениот број на вртежи на алатот што се вметнува мора да биде исто толку висок како највисокиот број на вртежи наведен на електричниот апарат. Приборот кој се врти побрзо од дозволеното може да се скрши и да летне од апаратот. Надворешниот дијаметар и дебелината на алатот што се вметнува мора да одговараат на димензиите на вашиот електричен апарат. Погрешно димензионираните алати за вметнување не може доволно да се заштитат или контролираат.

латите за вметнување со навој мора точно да одговараат на навојот на вретеното за брусење. Кај алатите за вметнување, што се монтираат со помош на прирабница, дијаметарот на дупката на алатот што се вметнува мора да одговара на дијаметарот на прифатот на прирабницата. Алатите за вметнување не може точно да се прицврстат на електричниот апарат, се вртат нерамномерно, вибрираат многу јако и може да доведат до губење на контролата. Не користете оштетени алати за вметнување. Пред секое користење, проверете ги алатите што се вметнуваат како на пр. дали брусните плочи има скинати делови и процепи, дали на брусните дискови има пукнатини, дали се истрошени или изабени, и дали има олабавени или скршени жици на жичаната четка. Доколку ви падне електричниот апарат или алатот што се вметнува, проверете дали е оштетен или пак употребете неоштетен алат за вметнување. Откако сте го провериле и ставиле алатот за вметнување, не им дозволувајте на лицата да бидат во близина на нивото на вклучениот апарат и оставете го апаратот да врти една минута на највисок број на вртежи. Повеќето од оштетените алати за вметнување ќе се скршат во текот на овој пробен период. Носете заштитна опрема. Во зависност од употребата, носете целосна заштита за лицето, очите и заштитни очила. Доколку е потребно, носете маска за заштита од прав, заштита за слух, заштитни ракавици или специјални престилки што ќе ве заштитат од честичките настанати при брусе

материјалот. Треба да ги заштитите очите од туѓите тела што летаат наоколу, а се настанати од различната употреба на уредот. Маските за заштита од прав и заштита при вдишувањето мора да ја филтрираат правта што настанува при употребата. Доколку сте изложени на гласна врева подолго време, може да го изгубите слухот. OBJ_BUCH-2487-002.book Page 341 Wednesday, November 2, 2016 4:43 PM342 | Македонски 1 609 92A 36G | (2.11.16) Bosch Power Tools Доколку има други лица во работното поле, држете ги на безбедно растојание. Секое лице што ќе влезе во работното поле, мора да носи лична заштитна опрема. Парчињата од делот што се обработува или скршениот алат за вметнување може да летнат наоколу и да предизвикаат повреди и надвор од директното поле на работа. Држете го уредот само за изолираните површини на рачките, доколку вршите работи каде алатот што се вметнува може да наиде на скриени електрични кабли или сопствениот струен кабел. Контактот со струјниот кабел може да ги стави под напон металните делови на уредот и да доведе до електричен удар. Држете го струјниот кабел подалеку од алатите што се вметнуваат. Доколку загубите контрола над уредот, струјниот кабел може да се пресече или да се зафати и да ви ја заглави дланката или раката во алатот што се

Никогаш не го оставајте електричниот апарат, доколку алатот за вметнување не е целосно во состојба на мирување. Ротирачкиот алат што се вметнува може да дојде во контакт со површината на која сте го оставиле апаратот, и да ја загубите контролата над електричниот апарат. Електричниот апарат не смее да биде во погон додека го носите. Вашата облека може да се зафати од ротирачкиот алат што се вметнува при случаен контакт, и алатот што се вметнува да го повреди вашето тело. Редовно чистете ги отворите за проветрување на вашиот електронски апарат. Вентилаторот на моторот влече прав во куќиштето, а собирањето на голема количина на метална прав може да предизвика електрична несреќа. Не го користете електричниот апарат во близина на запаливи материјали. Искрите што се создаваат може да ги запалат овие материјали. Не користете алати за вметнување, за кои е потребно течно средство за разладување. Користењето на вода и други течни средства за разладување може да доведе до електричен удар. Повратен удар и соодветни безбедносни напомени Повратниот удар е ненадејна реакција како последица на заглавен или блокиран ротирачки алат што се вметнува, како брусна пло ча, брусен диск, жичани четки итн. Заглавувањето или блокирањето предизвикуваат ненадејно запирање на ротирачкиот алат што се вметнува. Така, неконтролираниот електричен апарат се забрзува наспроти правецот на вртење на алатот што се вметнува на местото на

Доколку на пр. се заглави или се блокира некоја брусна плоча, работ на брусната плоча кој влегува во делот што се обработува може да се закачи и така да ја скрши брусната плоча или да предизвика повратен удар. Тогаш брусната плоча се движи кон корисникот или наспроти него, во зависност од правецот на вртење на плочата на местото на блокирање. Притоа брусните плочи може да се скршат. Повратниот удар е последица од погрешна употреба на електричниот алат. Тој може да се спречи со соодветни

мерки, како што е опишано подолу. Држете го цврсто електричниот апарат со двете дланки и наместете ги рацете во позиција во која ќе може да ја издржите повратната сила. Секогаш користете дополнителна дршка, доколку постои, за да имате што е можно поголема контрола над силата од повратниот удар или реакциските моменти при работата на апаратот. Лицето кое го користи уредот може со соодветни мерки на претпазливост да го совлада повратниот удар или реакциските сили. Никогаш не ги принесувајте дланките во близина на ротирачкиот алат што се вметнува. Алатот што се вметнува може да ви избега од рацете. Со вашето тело избегнувајте го полето каде електричниот апарат се движи со повратен удар. Повратниот удар го потиснува електричниот апарат во правец спротивен на движењето на брусната плоча на местото на блокирање. Особено внимателно работете во подрачјето со агли, остри рабови итн. На тој начин ќе спречите алатот што се вметнува да се одбие од делот што се обработува и да се заглави. Ротирачкиот алат што се вметнува е склон на заглавување доколку се одбие од аглите или острите рабови. Ова предизвикува губење на контролата или повратен удар. Не користете синџирести или запчести листови за пила. Таквите алати за вметнување честопати предизвикуваат повратен удар или губење на контролата над електричниот апарат. Специјални безбедносни напомени за брусење и сечење со брусни плочи Користете исклучиво брусни тела одобрени за вашиот електричен уред и заштитна хауба предвидена за овие брусни тела. Брусните тела што не се предвидени за електричниот апарат, не може доволно да се заштитат и не се сигурни. Закривените брусни плочи мора да бидат монтирани, така што нивната површина за брусење не смее да стрчи над работ од заштитната хауба. Непрописно монтираните брусни плочи, кои стрчат над работ од заштитната хауба не може доволно да се

Заштитната хауба мора да се зацврсти на електричниот апарат и на највисоко ниво на безбедност, така што и најмалите делови на брусното тело ќе бидат видливи за лицето што го користи апаратот. Заштитната хауба помага, корисникот да се заштити од парчињата, случајниот контакт со брусното тело како и искрите, што може да ја запалат облеката. Телата за брусење смее да се користат само за предвидените можности на примена. На пр.: не брусете со страничната површина на брусната плоча за сечење. Брусните плочи за сечење се наменети за

атеријал со работ на плочата. Со странична употреба на сила на овие брусни тела, тие може да се

OBJ_BUCH-2487-002.book Page 342 Wednesday, November 2, 2016 4:43 PMМакедонски | 343 Bosch Power Tools 1 609 92A 36G | (2.11.16) Секогаш користете неоштетена стезна прирабница со соодветна големина и облик на брусните плочи. Соодветната прирабница ја држи брусната плоча и така ја намалува опасноста од кршење на брусната плоча. Прирабниците за брусни плочи за сечење се разликуваат од прирабниците за другите брусни плочи. Не користете истрошени брусни плочи од големи електрични апарати. Брусните плочи за големи електрични алати не се предвидени за повисок број на вртежи за малите електрични апарати и може да се

Други специјални безбедносни напомени за сечење со брусни плочи Избегнувајте блокирање на брусната плоча за сечење или преголем притисок. Не изведувајте прекумерно длабоки резови. Преоптоварувањето на брусните плочи за сечење ја зголемува нивната искористеност и склоност на закосување или блокирање и со тоа можноста за повратен удар или кршење на брусното тело.

Избегнувајте го подрачјето пред и зад ротирачката брусна плоча за сечење. Доколку брусната плоча за сечење во делот што се обработува ја придвижувате подалеку од себе, во случај на повратен удар, електричниот алат со ротирачката плоча би можел да се отфрли директно на вас. Доколку се заглави брусната плоча за сечење или Вие ја прекинете работата, исклучете го уредот и држете го мирно, додека плочата не дојде во состојба на мирување. Не се обидувајте никогаш, брусната плоча за сечење што се врти да ја вадите од резот, бидејќи може да настане повратен удар. Откријте ја причината за заглавување и преземете ги соодветните мерки. Не го вклучувајте повторно електричниот апарат, додека се наоѓа во делот што се обработува. Оставете брусната плоча за сечење да го постигне полниот вртежен момент, пред да продолжите со резот. Инаку, плочата може да се заглави, да излета од делот што се обработува или да предизвика повратен

Потпрете ги плочите или големите делови за обработка, за да го избегнете ризикот од повратен удар поради заглавената брусна плоча за сечење. Големите делови што се обработуваат може да се свиткаат под својата тежина. Делот што се обработува мора да го потпрете на двете страни од плочата, како во близина на местото на сечење, така и на рабовите. Особено бидете претпазливи при длабинско сечење во скриено подрачје, како на пример, во ѕид. Брусната плоча за сечење која пресекла гасовод или водоводни цевки, електрични кабли или други објекти може да предизвика повратен удар. Специјални безбедносни напомени за брусење со брусна хартија Не користете предимензионирани брусни листови, туку следете ги податоците на производителот за големината на брусниот лист. Брусните листови, кои стрчат над брусните дискови, може да предизвикаат повреди како и блокирање, кинење на брусните листови или повратен удар. Специјални безбедносни напомени за полирање Не ги испуштајте лабавите делови на хаубата за полирање, особено врвките за прицврстување. Сместете ги или скратете ги врвките за прицврстувањ е. Олабавените врвки за прицврстување коишто се вртат може да ги фатат Вашите прсти или да се заглават во делот за обработка. Специјални безбедносни напомени за работење со жичани четки Внимавајте на тоа дека и за време на вообичаената употреба на жичаните четки, може да се изгубат делови од жицата. Не ги преоптоварувајте жиците со висок притисок на површината. Деловите од жицата може да летнат и да навлезат низ лесната облека и/или во кожата. Доколку користите заштитна хауба, не дозволувајте таа да дојде во контакт со жичаните четки. Четките во облик на чинија или лонец, заради притисокот и центрифугалната сила може да го зголемат својот

Дополнителни сигурносни напомени Носете заштитни очила. Користете соодветни уреди за пребарување, за да ги пронајдете скриените електрични кабли или консултирајте се со локалното претпријатие за снабдување со електрична енергија. Контактот со електрични кабли може да доведе до пожар и

чен удар. Оштетувањето на гасоводот може да доведе до експлозија. Навлегувањето во водоводни цевки предизвикува оштетување или може да предизвика електричен удар. Деблокирајте го прекинувачот за вклучување/исклучување и ставете го во позиција Исклучено, доколку се прекине напојувањето со струја, на пр. по снемување струја или влечење на струјниот приклучок. Со тоа ќе спречите неконтролирано рестартирање на уредот. Не ги допирајте брусните плочи и брусните плочи за сечење додека не се оладат. Плочите за време на работењето стануваат многу жешки. При работата, држете го електричниот апарат цврсто со двете дланки и застанете во сигурна положба. Со електричниот апарат посигурно ќе управувате ако го држите со двете дланки. OBJ_BUCH-2487-002.book Page 343 Wednesday, November 2, 2016 4:43 PM344 | Македонски 1 609 92A 36G | (2.11.16) Bosch Power Tools Зацврстете го парчето што се обработува. Доколку го зацврстите со уред за затегнување или менгеме, тогаш парчето што се обработува се држи поцврсто отколку со Вашата рака. Приклучете го електричниот апарат на прописно заземјена струјна мрежа. Приклучницата и продолжниот кабел мора да имаат функционален заштитен проводник. Безбедносни напомени за напојувањето со енергија на високофреквентни алати Безбедносните и работните напомени за претворачот на фреквенции мора строго да се почитуваат! Подетални податоци за тоа ќе добиете од производителот на претворачот на фреквенции. Претворачот на фреквенции мора да се обезбеди со заштитен уред со диференцијална струја, кога сакате да го користите во околина, каде е потребна особена заштита на лицата. Особената заштита на лицата е на пример неопходна при работа во влажни простории или со материјал, каде што може да се создаде спроводлива прав. Откажувањето на заштитниот уред со диференцијална струја може да доведе до удар, опасност од пожар или сериозни повредувања. Заштитниот уред со диференцијална струја смее да биде вградуван во мрежата за напојување со струја само од страна на стручен персонал. Само така може да биде загарантирана беспрекорна функција. Излезниот напон и фреквенција на претворачот на фреквенции мора да одговараат со податоците на спецификационата плочка на високофреквентниот електричен апарат. Електричниот апарат треба да работи исклучиво со соодветен приклучок. CEE-приклучокот мора да биде конструиран за номинална струја, која што е потребна за електричниот апарат (види „Технички податоци“). Монтажата на приклучокот и приклучувањето на снабдувањето со енергија мора да се изврши од страна на стручен персонал, кој е обучен за постапување со системи на високофреквентни

Користете исклучиво оригинален кабел! Пред секое користење на електричниот апарат проверете дали е оштетен уредот, кабелот и приклучокот. Кабелот и приклучокот не смеат да се поправаат, туку мора да се заменат, за да се избегнат опасности. Опис на производот и моќноста Прочитајте ги сите напомени и упатства за безбедност. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди. Ве молиме отворете ја преклопената страница со приказ на електричниот апарат, и држете ја отворена додека го читате упатството за употреба. Употреба со соодветна намена Важи за следните типови: – 0 602301 4.. – 0 602305 40. – 0 602306 434 – 0 602324 40. Електричниот апарат е наменет за брусење со брусна хартија и полирање на метални и лакирани површини без употреба на вода. Важи за следните типови: – 0 602304 40. – 0 602 324 44., ... 464, ... 474, ... 434 – 0 602329 5.. – 0 602331 5.. – 0 602332 5.. – 0 602334 5.. Електричниот апарат е наменет за сечење, грубо брусење и четкање на метални и камени материјали без употреба

За сечење со композитни брусни средства мора да се користи специјална заштитна хауба за сечење. При сечењето во камен погрижете се за доволно вшмукување на правта. Важи за сите типови Смее да се користат исклучиво испорачаните или одобрените заштитни хауби и затегнувачки навртки за овој електричен апарат. Илустрација на компоненти Нумерирањето на сликите со компоненти се однесува на приказот на електричните апарати на графичката

1 Прекинувач за вклучување/исклучување 2 Дополнителна дршка 3 Вретено за брусење 4 Грло на вретеното 5 Копче за блокирање на вретеното 6 Заштитна хауба 7 Шраф за фиксирање на заштитната хауба 8 Кодирани запци 9 Заштита за дланките* 10 Приклучна прирабница со O-прстен 11 Плоча за брусење/сечење/чистење 12 Стезна навртка 13 Клуч со два отвори 14 Вилушкаст клуч со ширина 17 мм 15 Т ркалезна навртка* 16 Брусен лист* 17 Гумен брусен диск* 18 Мек диск за полирање* 19 Жичана четка* OBJ_BUCH-2487-002.book Page 344 Wednesday, November 2, 2016 4:43 PMМакедонски | 345 Bosch Power Tools 1 609 92A 36G | (2.11.16) 20 Кабелска уводница (CEE-приклучок) 21 Додаток за приклучок (CEE-приклучок) 22 Завртки (CEE-приклучок) 23 Завртки во додаток за приклучок 21 (CEE-приклучок) 24 CEE-приклучок 25 Пластично цевче (CEE-приклучок) *Опишаната опрема прикажана на сликите не е дел од стандардниот обем на испорака. Комплетната опрема може да ја најдете во нашата Програма за опрема. Технички податоци Високофреквентна аголна брусилка Број на дел/артикл 0 602 301 ... ... 401 ... 404 ... 434 Номинален напон V265135 200 Фреквенција Hz 200 200 300 Номинална јачина W600600 900 Номинална излезна јачина W440440 630 Номинална струја A1,63,3 3,3 Број на празни вртежи min

макс. дијаметар на брусните плочи мм 125 125 125 Навој на вретеното за брусење M14 M14 M14 Тежина согласно EPTA-Procedure 01:2014 – со дополнителна дршка за придушување на

макс. дијаметар на брусните плочи мм 180 180 175 175 Навој на вретеното за брусење M14 M14 M14 M14 Тежина согласно EPTA-Procedure 01:2014 – со дополнителна дршка за придушување на вибрациите кг 5,3 5,3 4,8 4,8 Класа на заштита /I /I /I /I Вид на заштита IP 20 IP 20 IP 20 IP 20 Високофреквентна аголна брусилка Број на дел/артикл 0 602 306 ... 0 602 324 ...

макс. дијаметар на брусните плочи мм 175 125 125 125 125 OBJ_BUCH-2487-002.book Page 345 Wednesday, November 2, 2016 4:43 PM346 | Македонски 1 609 92A 36G | (2.11.16) Bosch Power Tools Навој на вретеното за брусење M14 M14 M14 M14 M14 Тежина согласно EPTA-Procedure 01:2014 – со дополнителна дршка за придушување на вибрациите кг 4,8 2,3 2,3 2,3 2,5 Класа на заштита /I /I /I /I /I Вид на заштита IP 20 IP 20 IP 20 IP 20 IP 20 Високофреквентна аголна брусилка Високофреквентна аголна брусилка Број на дел/артикл 0 602 324 ...

макс. дијаметар на брусните плочи мм 125 125 125 125 Навој на вретеното за брусење M14 M14 M14 M14 Тежина согласно EPTA-Procedure 01:2014 – со дополнителна дршка за придушување на вибрациите кг 2,5 2,5 2,5 2,5 Класа на заштита /I /I /I /I Вид на заштита IP 20 IP 20 IP 20 IP 20 Високофреквентна аголна брусилка Број на дел/артикл 0 602 329 ...

Номинален напон V265200 Фреквенција Hz 200 300 Номинална јачина W12001800 Номинална излезна јачина W10001500 Номинална струја A3,36,4 Број на празни вртежи min

макс. дијаметар на брусните плочи мм 180 180 Навој на вретеното за брусење M14 M14 Тежина согласно EPTA-Procedure 01:2014 – со дополнителна дршка за придушување на вибрациите кг 5,8 5,8 Класа на заштита /I /I Вид на заштита IP 20 IP 20 Високофреквентна аголна брусилка Број на дел/артикл 0 602 331 ...

Номинален напон V 265 135 72 200 Фреквенција Hz 200 200 200 300 Номинална јачина W 1950 1950 1950 2900 Номинална излезна јачина W 1500 1500 1500 2200 OBJ_BUCH-2487-002.book Page 346 Wednesday, November 2, 2016 4:43 PMМакедонски | 347 Bosch Power Tools 1 609 92A 36G | (2.11.16) Упатства за снабдување со енергија Електричниот уред е дел од високофреквентен систем и му е потребна трофазна струја со фреквенција соодветна на спецификационата плочка. За да се постигне оваа фреквенција, мора да се поврзе електричниот уред со претворач на фреквенција (види „Приклучок на напојувањето со енергија“, страна 352). Номинална струја A510 18 10 Број на празни вртежи min

макс. дијаметар на брусните плочи мм 180 180 180 180 Навој на вретеното за брусење M14 M14 M14 M14 Тежина согласно EPTA-Procedure 01:2014 – со дополнителна дршка за придушување на вибрациите кг 7,1 7,1 7,1 7,1 Класа на заштита /I /I /I /I Вид на заштита IP 20 IP 20 IP 20 IP 20 Високофреквентна аголна брусилка Високофреквентна аголна брусилка Број на дел/артикл 0 602 332 ...

Номинален напон V 265 135 72 200 72 Фреквенција Hz 200 200 200 300 300 Номинална јачина W 1950 1950 1950 2900 2900 Номинална излезна јачина W 1500 1500 1500 2200 2200 Номинална струја A510 18 10 27 Број на празни вртежи min

макс. дијаметар на брусните плочи мм 230 230 230 230 230 Навој на вретеното за брусење M14 M14 M14 M14 M14 Тежина согласно EPTA-Procedure 01:2014 – со дополнителна дршка за придушување на вибрациите кг 7,1 7,1 7,1 7,1 7,1 Класа на заштита /I /I /I /I /I Вид на заштита IP 20 IP 20 IP 20 IP 20 IP 20 Високофреквентна аголна брусилка Број на дел/артикл 0 602 334 ...

макс. дијаметар на брусните плочи мм 230 230 230 230 Навој на вретеното за брусење M14 M14 M14 M14 Тежина согласно EPTA-Procedure 01:2014 – со дополнителна дршка за придушување на вибрациите кг 7,8 7,8 7,8 7,8 Класа на заштита /I /I /I /I Вид на заштита IP 20 IP 20 IP 20 IP 20 OBJ_BUCH-2487-002.book Page 347 Wednesday, November 2, 2016 4:43 PM348 | Македонски 1 609 92A 36G | (2.11.16) Bosch Power Tools Информации за бучава/вибрации Вредностите на емисија на бучава одредени во согласност со EN 60745-2-3.

Нивото на звук на уредот, оценето со А, типично изнесува Ниво на звучен притисок Ниво на звучна јачина Несигурност K Носете заштита за слухот! dB(A) dB(A)

Вкупните вредности на вибрации a

(векторски збор на трите насоки) несигурност K дадени се во согласност со EN 60745-2-3. Површинско брусење (грубо

Нивото на звук на уредот, оценето со А, типично

Ниво на звучен притисок Ниво на звучна јачина Несигурност K Носете заштита за слухот! dB(A) dB(A)

Вкупните вредности на вибрации a

збор на трите насоки) несигурност K дадени се во согласност со EN 60745-2-3. Површинско брусење (грубо брусење):

Нивото на звук на уредот, оценето со А, типично изнесува Ниво на звучен притисок Ниво на звучна јачина Несигурност K Носете заштита за слухот! dB(A) dB(A)

OBJ_BUCH-2487-002.book Page 348 Wednesday, November 2, 2016 4:43 PMМакедонски | 349 Bosch Power Tools 1 609 92A 36G | (2.11.16) Нивото на вибрации наведено во овие упатства е измерено со нормирана постапка според EN 60745 и може да се користи за меѓусебна споредба на електричните апарати. Исто така може да се прилагоди за предвремена процена на оптоварувањето со вибрации. Наведеното ниво на вибрации е за основната примена на електричниот апарат. Доколку електричниот апарат се користи за други примени, со различна опрема, алатот што се вметнува отстапува од нормите или недоволно се одржува, може да отстапува нивото на вибрации. Ова може значително да го зголеми оптоварувањето со вибрации во периодот на целокупното работење. За прецизно одредување на оптоварувањето со вибрации, треба да се земе во обѕир и периодот во кој уредот е исклучен или едвај работи, а не во моментот кога е во употреба. Ова може значително да го на

оптоварувањето со вибрации во периодот на целокупното

Утврдете ги дополнителните мерки за безбедност за заштита на корисникот од влијанието на вибрациите, како на пр.: одржувајте ги внимателно електричните апарати и алатот за вметнување, одржувајте ја топлината на дланките, организирајте го текот на работата. Изјава за сообразност Изјавуваме на сопствена одговорност, дека производот опишан во „Технички податоци“ соодветствува на сите применливи одредби од директивите 2011/65/EU, 2014/30/EU, 2006/42/EC вклучително нивните измени и е сообразен со следните норми: EN 60745-1, EN 60745-2-3, EN50581. Техничка документација (2006/42/EC) при: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Вкупните вредности на вибрации a

(векторски збор на трите насоки) несигурност K дадени се во согласност со EN 60745-2-3. Површинско брусење (грубо брусење):

Нивото на звук на уредот, оценето со А, типично изнесува Ниво на звучен притисок Ниво на звучна јачина Несигурност K Носете заштита за слухот! dB(A) dB(A)

Вкупните вредности на вибрации a

(векторски збор на трите насоки) несигурност K дадени се во согласност со EN 60745-2-3. Површинско брусење (грубо брусење):

Монтирање на заштитните уреди Општи напомени Прекинете го напојувањето со енергија, пред да почнете да го подесувате уредот, да менувате делови од опремата или доколку долго време не сте го користеле електричниот апарат. Овие мерки за предупредување го спречуваат невнимателниот старт на електричниот апарат. Напомена: По кршењето на брусната плоча за време на работата или при оштетување на уредот за прифат на заштитната хауба/електричниот апарат, електричниот апарат мора да се прати во сервисната служба, за адресата погледнете во делот „Сервисна служба и совети при користење“. Поставете ги заштитните хауби на тој начин што ќе го спречат летањето на искри во правец на лицето што го користи апаратот. Напомена: Кодираните запци на заштитните хауби гарантираат, дека на електричниот апарат може да се монтира само една соодветна заштитна хауба. Заштитна хауба за брусење (види слика A) – Ставете ја заштитната хауба 6 со кодираниот заб 8 во кодираниот жлеб на вратот на вретеното 4 се додека сврзокот на заштитната х ауба не лежи на прирабницата на елкетричниот алат. –Прилагодете ја позицијата на заштитната хауба според потребите на работниот процес. – За обезбедување на заштитната хауба повлечете го шрафот за фиксирање 7 со минимален момент на повлекување од 10 Nm. Заштитна хауба за сечење При сечењето со композитни брусни средства секогаш користете заштитна хауба за сечење. За сечење на камен користете специјална хауба за вшмукување за сечење со лизгачки водилки

Заштитните хауби за сечење се монтираат аналогно на стандардната заштитна хауба (види слика А). Дополнителна дршка за придушување на

(види слика B) Дополнителната дршка за придушување на вибрациите овозможува работење со мали вибрации и пријатна и безбедна работа. Користете го вашиот електричен апарат само со дополнителна дршка 2. – Зашрафете ја дополнителната дршка 2 на десно или на лево на погонската глава во зависност од начинот на

Не ја менувајте дополнителната дршка. Не ја користете оштетената дополнителна дршка. Заштита за дланките (види слика C) При работа со гумен диск 17 за брусење или со лончеста четка/четка во вид на плоча/ламелести брусни дискови во вид на лепеза секогаш користете ја заштитата за дланки 9. – Зацврстете ја заштитата за дланки 9 со дополнителната дршка 2. Монтирање на брусни алати Општи напомени Прекинете го напојувањето со енергија, пред да почнете да го подесувате уредот, да менувате делови од опремата или доколку долго време не сте го користеле електричниот апарат. Овие мерки за предупредување го спречуваат невнимателниот старт на електричниот апарат. Внимавајте на димензиите на брусните апарати. Дијаметарот на дупката мора да одговара на приклучната прирабница. Не користете адаптери или редуктори. – Исчистете го вретеното за брусење 3 и сите делови што треба да се монтираат. По монтажата на брусниот апарат, пред вклучувањето, проверете дали брусниот апарат е точно монтиран и дали може слободно да се врти. Проверете дали брусниот апарат не струга на заштитната хауба или другите делови. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS Важи за следните типови: – 0 602 304 40. – 0 602324 434 – 0 602324 44. – 0 602324 464 – 0 602324 474 – 0 602 329 5.. – 0 602 331 5.. – 0 602 332 5.. – 0 602 334 5.. Важи за следните типови: – 0 602304 40. – 0 602324 434 – 0 602324 44. – 0 602324 464 – 0 602324 474 – 0 602 329 5.. – 0 602 331 5.. – 0 602 332 5.. – 0 602 334 5.. Важи за следните типови: – 0 602 301 4.. – 0 602305 40. – 0 602306 434 – 0 602 324 40. OBJ_BUCH-2487-002.book Page 350 Wednesday, November 2, 2016 4:43 PMМакедонски | 351 Bosch Power Tools 1 609 92A 36G | (2.11.16) Монтирајте ди плочите за брусење, сечење или чистење (види слики D1–D2)

–Уверете се, дека е монтирана соодветната заштитна хауба (види „Монтирање на заштитните уреди“, страна 350). –Поставете ја приклучната прирабница 10 на вретеното за брусење 3. Во приклучната прирабница 10 околу централниот венец е ставен пластичен дел (O-прстен). Доколку недостига O- прстенот или е оштетен, мора да се замени пред да се монтира приклучната прирабница 10. – Ставете го посакуваниот алат за брусење 11 (плоча за брусење, сечење или чистење) на вретеното за брусење 3. – Ставете ја затезната навртка 12 така на навојот на навртката, што средната длабина на затезната навртка покажува нагоре. – Зашрафете ја затезната навртка со клучот со два отвори 13, додека со вилушкаст клуч 14 ќе држите на површината на клучот на вретеното за брусе ње 3. Отстранување – Држете го цврсто вретеното за брусење 3 со вилушкастиот клуч на површината на клучот 14. – Одвртете ја затезната навртка 12 со клучот со два отвори 13 од вретеното за брусење, додека со вилушкастиот клуч 14 ќе држите на површината на

–Повлечете ги последователно алатот за брусење како и приклучната прирабница од вретеното за брусење. Електрични апарати со копче за фиксирање на вретеното 5 Важи за следните типови: – 0 602 324 40. – 0 602 324 434 – 0 602 324 44. Кај електрични апарати со копче за фиксирање на вретеното 5 отпаѓа држењето со вилушкаст клуч при монтажата на алатот за брусење (види слики E1–E2). Копчето за блокирање на вретеното активирајте го само доколку вретеното за брусење е во состојба на мирување. Инаку електричниот апарат може да се

– Пред употреба притиснете на копчето за фиксирање на вретеното 5, за да се фиксира вретеното за брусење 3 и држете го копчето притиснато. – Монтирајте го посакуваниот алат за брусење (види „Монтирајте ди плочите за брусење, сечење или чистење“, страна 351). – Отпуштете го копчето за фиксирањ е на вретеното 5, за да се активира механизмот за фиксирање на вретеното за брусење. Монтирање на гумениот диск за брусење (види слика F)

– Уверете се, дека се монтирани заштитата за раце и дополнителната рачка (види „Монтирање на заштитните уреди“, страна 350). –Поставете ја гумениот диск за брусење 17 на вретеното за брусење 3. – Ставете го листот за брусење 16 на гумениот диск за

– Ставете округлата навртка 15 на навојот на вретеното. – Зашрафете ја округлата навртка со клучот со два отвори 13, додека со вилушкаст клуч 14 ќе држите на површината на клучот на вретеното за брусење 3. Внимавајте, округлата навртка 15 да биде целосно зашрафена на испакнатината на гумениот диск за брусење, за да не пречи при брусење и листот за брусење да биде затегнат. Отстранување – Држете го цврсто вретеното за брусење 3 со вилушкастиот клуч на површината на клучот 14. – Одвртете ја затезната навртка 15 со клучот со два отвори 13 од вретеното за брусење, додека со вилушкастиот клуч 14 ќе држите на чповршината на

–Повлечете го листот за брусење и гумениот диск за брусење од вретеното за брусење. Монтирање на мек диск за полирање (види слика G)

Внимавајте на тоа, навојот на мекиот диск за полирање точно да одговара на навојот на вретеното за брусење (M14). – Уверете се, дека се монтирани заштитата за раце и дополнителната рачка (види „Монтирање на заштитните уреди“, страна 350). – Завртувајте го мекиот диск за полирање 18 на вретеното за брусење 3, сè додека цврсто не налегне на површината на клучот на вретеното за брусење, додека со вилушкастиот клуч 14 држете наспроти површината на клучот на вретеното за брусење 3. Важи за следните типови: – 0 602304 40. – 0 602 324 44., ... 464, ... 474, ... 434 – 0 602 329 5.. – 0 602 331 5.. – 0 602 332 5.. – 0 602 334 5.. Важи за следните типови: – 0 602 301 4.. – 0 602305 40. – 0 602306 434 – 0 602 324 40. Важи за следните типови: – 0 602 301 4.. – 0 602305 40. – 0 602306 434 – 0 602 324 40. OBJ_BUCH-2487-002.book Page 351 Wednesday, November 2, 2016 4:43 PM352 | Македонски 1 609 92A 36G | (2.11.16) Bosch Power Tools Отстранување – Завртувајте го фиксираниот мек диск за полирање 18 со вилушкаст клуч на површината на вретеното за брусење, додека со вилушкастиот клуч 14 ќе држите наспроти површината на клучот на вретеното за брусење 3. Монтирање на жичани четки (види слика H)

Внимавајте на тоа, навојот на жичаните четки точно да одговара на навојот на вретеното за брусење (M14). – Уверете се, дека се монтирани заштитата за раце и дополнителната рачка (види „Монтирање на заштитните уреди“, страна 350). – Завртувајте ја посакуваната жичана четка 19 (лончеста или плочеста четка) на вретеното за брусење 3, сè додека цврсто не налегне на површината на клучот на вретеното за брусење, додека со вилушкастиот клуч 14 држете наспроти површината на клучот на вретеното за

Отстранување – Завртувајте ја фиксираната жичана четка 19 со вилушкаст клуч на површината на вретеното за

ње, додека со вилушкастиот клуч 14 ќе држите наспроти површината на клучот на вретеното за брусење 3. Вшмукување на прав/струготини Правта од материјалите како на пр. слоеви боја, некои видови дрво, минерали и метал може да биде штетна по здравјето. Допирањето или вдишувањето на таквата прав може да предизвика алергиски реакции и/или заболувања на дишните патишта на корисникот или лицата во околината. Одредени честички прав како на пр. прав од даб или бука важат како канцерогени, особено доколку се во комбинација со дополнителни супстанци (хромат, средства за заштита на дрво). Материјалите што содржат азбест може да бидат обработувани само од страна на стручни лица. – Затоа, доколку е возможно, користете соодветен вшмукувач за прав за материјалот што се обработува. –Погрижете се за добра проветреност на работното

– Се препорачува носење на маска за заштита при вдишувањето со класа на филтер P2.

нимавајте на важечките прописи на Вашата земја за материјалот кој го обработувате. Избегнувајте собирање прав на работното место. Правта лесно може да се запали. Приклучок на напојувањето со енергија За употреба на електричните апарати потребен ви е претворач на фреквенции, кој произведува трофазна струја со фреквенција соодветна на спецификационата

Претворачи на фреквенции има во различни големини, со различни фреквенции, секундарни напони и номинални јачини. Изборот на претворачот на фреквенции зависи од електричните апарати кои што треба да се приклучат. Побарајте совет од вашиот дистрибутер за Bosch при изборот на претворач на фреквенции. Електричниот апарат го добивате со специјален кабел од четири метри без приклучок. За да се пушти во употреба, специјалниот кабел мора да се обезбеди со четворополен CEE-приклучок (идентификациона боја зелена). Освен тоа, електричниот апарат може да биде опре

комерцијални заштитни прекинувачи за моторот за заштита од преоптоварување. Полето за подесување на овој заштитен прекинувач за моторот мора да ја покрива номиналната струја на електричниот апарат (види „Технички податоци“). Заштитниот прекинувач за моторот мора да реагира за помалку од една секунда. За тоа почитувајте ги безбедносните напомени и упатството за монтажа во упатството за работа на заштитниот прекинувач за моторот! Монтирање на CEE-приклучок (види слики I1–I2) – Олабавете ги двете завртки 22 и извлечете го додатокот за приклучок 21 од куќиштето на CEE-приклучокот 24. – Исечете го пластичното цевче 25 соодветно на дијаметарот на специјалниот кабел на електричниот апарат и вметнете го CEE-куќиштето на приклу

преку специјалниот кабел. – Спроведете ги четирите жици низ кабелската уводница

–Олабавете ги четирите мали завртки 23 во додатокот за приклучок 21 и вклучете ги металниот прстен за кафената жица L1 во контактниот отвор L1, металниот прстен за сината жица L2 во контактниот отвор L2, металниот прстен за црната жица L3 во контактниот отвор L3 како и металниот прстен на зелено-жолтата жица во заштитниот контактен отвор . – Повторно затегнете ги четирите мали завртки 23 во додатокот за приклучок 21, за да ги фиксирате четирите жици. – Потоа затегнете ја кабелската уводница 20 околу целиот кабел со облогата на кабелот, така што нема да има затегнување на металните прстени. – Повторно вметнете го додатокот за приклучок 21 во куќиштето на CEE-приклучокот 24 и повторно затегнете ги двете завртки 22.

ј проверете ја правилната функција на заштитниот спроводник. – Ставете го CEE-приклучокот 24 на електричниот апарат во приклучниот конектор на претворачот на фреквенции. Важи за следните типови: – 0 602304 40. – 0 602 324 44., ... 464, ... 474, ... 434 – 0 602 329 5.. – 0 602 331 5.. – 0 602 332 5.. – 0 602 334 5.. OBJ_BUCH-2487-002.book Page 352 Wednesday, November 2, 2016 4:43 PMМакедонски | 353 Bosch Power Tools 1 609 92A 36G | (2.11.16) Сега можете да го приклучите претворачот на фреквенции на напојувањето со енергија. Како да го приклучите претворачот на фреквенции на напојувањето со енергија, погледнете во упатството за работа на претворачот на фреквенции. На крај проверете го правецот на вртење! Проверување на правецот на вртење Правецот на вртење на вретеното за брусење мора да соодветствува со ознаката за стрелка на сликата на електричниот апарат. Ако вретеното за брусење при првото пуштање во употреба се врти во погрешен правец (види „Вклучување/исклучување на електричниот апарат“, страна 353), мора веднаш да го исклучите електричниот апарат и да го исклучите од напојувањето со енергија. – Одново олабавете ги двете завртки 22, и повторно

ете го додатокот за приклучок 21 од куќиштето на CEE-приклучокот 24. –Олабавете ги металните прстени од кафената и црната жица од нивните контактни отвори. – Потоа ставете го металниот прстен на црната жица L3 во контактниот отвор L1 и металниот прстен на кафената жица L1 во контактниот отвор L3. – Повторно затегнете ги малите завртки 23 во додатокот за приклучок 21, за да ги фиксирате жиците. – Повторно вметнете го додатокот за приклучок 21 во куќиштето на CEE-приклучокот 24 и повторно затегнете ги двете завртки 22. – На крај проверете ја правилната функција на заштитниот спроводник. –Приклучете го електричниот апарат повторно на напојување со енергија.

Ставање во употреба Напонот и фреквенцијата на изворот на струја мора да одговараат на податоците со спецификационата плочка на електричниот апарат. Пред употребата проверете ги алатите за брусење. Алатот за брусење мора да биде монтиран беспрекорно и да може слободно да се врти. Направете проба од најмалку една минута 1, без да го користите апаратот на материјал. Не користете оштетени, нетркалезни или алати за брусење што вибрираат. Оштетените алати за брусење може да пукнат и да предизвикаат повреди. Поставете го прекинувачот за вклучување/исклучување 1 во позиција на „Исклучено“, кога електричниот апарат неочекувано ја запира работата, иако прекинувачот за вклучување/исклучување е во позиција на „Вклучено“. Со тоа ќе спречите неконтролирано рестартирање на уредот. Проверете го напојувањето со енергија (види „Приклучок на напојувањето со енергија“, страна 352), пред повторно да го вклучите електричниот апарат. Секогаш прво поврзете го електричниот апарат со претворач на фреквенции, пред да го приклучите претворачот на фреквенции на струјна мрежа. За да се заштеди енергија, вклучувајте го електричниот

мо доколку го користите. Вклучување/исклучување на претворачот на

Најпрво мора да го активирате претворачот на фреквенции, пред да можете да го вклучите електричниот

За ова следете го упатството за работа на претворачот на фреквенции. Вклучување/исклучување на електричниот апарат со сигурносен прекинувач на лизгање (види слика J1) Важи за следните типови: – 0 602324 4.. – За Вклучување на електричниот апарат, притиснете го прекинувачот за вклучување/исклучување 1 нанапред. – За фиксирање на прекинувачот за вклучување/исклучување 1 притиснете го прекинувачот за вклучување/исклучување 1 нанапред надолу додека не се вклопи.

а Исклучување на електричниот апарат отпуштете го прекинувачот за вклучување/исклучување 1. При фиксиран прекинувач за вклучување/исклучување 1 кратко притиснете наназад и надолу и потоа отпуштете го. Вклучување/исклучување на електричниот апарат со сигурносен прекинувач (види слика J2) – За ставање во употреба на електричниот апарат притиснете го прекинувачот за вклучување/исклучување 1 и држете го притиснат. – За зацврстување на притиснатиот прекинувач за вклучување/исклучување 1 турнете го прекинувачот за исклучување/вклучување 1 понапред. – За да го исклучите електричниот апарат, ослободете го прекинувачот за вклучување/исклучување 1 одн. доколку тој е блокиран, кратко притиснете го прекинувачот за вклучување/исклучување 1 и потоа ослободете го. Совети при работењето Прекинете го напојувањето со енергија, пред да почнете да го подесувате уредот, да менувате делови од опремата или доколку долго време не сте го користеле електричниот апарат. Овие мерки за предупредување го спречуваат невнимателниот старт на електричниот апарат. Внимавајте на процепите во носечките ѕидови „Напомени за статика“. Важи за следните типови: – 0 602 301 4.. – 0 602304 40. – 0 602305 40. – 0 602306 434 – 0 602 329 5.. – 0 602 331 5.. – 0 602 332 5.. – 0 602 334 5.. OBJ_BUCH-2487-002.book Page 353 Wednesday, November 2, 2016 4:43 PM354 | Македонски 1 609 92A 36G | (2.11.16) Bosch Power Tools Затегнете го делот што се обработува, доколку не налегнува сигурно со својата тежина. Не го оптоварувајте многу електричниот апарат, додека не дојде во состојба на мирување. По силното оптоварување, оставете го електричниот апарат уште неколку минути во празен од, за да се

Брусење со ламелеста брусна плоча во вид на лепеза Со ламелестата брусна плоча во вид на лепеза (опрема) може да обработувате заоблени површини и профили. Ламелестите брусни плочи во вид на лепеза имаат подолг рок на употреба, пониско ниво на бучава и пониски температури при брусењето отколку вообичаените брусни плочи. Сечење на метал (види слика K) При сечењето со композитни брусни средства секогаш користете заштитна хауба за сечење. При сечењето со брусни плочи секогаш работете со умерено поместување нанапред по материјалот. Не правете притисок на брусната плоча за сечење, не одете во агли и не осцилирајте.

ете брусните плочи за сечење со страничен

Електричниот апарат секогаш мора да се води во спротивен правец на движење. Инаку постои опасност, тој неконтролирано да се истисне од резот. При сечење на профили и четириаголни цевки, најдобро е да поставите на најмалиот пресек. Сечење на камен При сечењето во камен погрижете се за доволно вшмукување на правта. Носете маска за заштита од прав. Електричниот апарат смее да се користи само за сечење/брусење на суви материјали. За сечење на камен најдобро е да употребите дијамантска брусна плоча за сечење. За безбедност против навалите, за сечење со лизгачка водилка мора да се употребува хауба за вшмукување.

ористете го електричниот апарат само со вшмукувач за прав и дополнително носете маска за заштита од прав. Вшмукувачот за прав мора да биде одобрен за вшмукување на прав при обработка на камен. Bosch ги нуди соодветните вшмукувачи на прав. – Вклучете го електричниот апарат и поставете го со предниот дел на лизгачките водилки на делот што се обработува. Поместувајте го електричниот апарат со умерено движење по материјалот што се обработува. При сечење на особено цврсти материјали на пр. бетон со чакал, дијамантската брусна плоча за сечење може да се прегрее и да се оштети. Венецот од искри кој кружи околу дијамантската брусна плоча за сече ње јасно укажува на тоа. Во таков случај прекинете го процесот на сечење и оставете ја кратко дијамантската брусна плоча за сечење во празен од при највисок број на вртежи, за да се олади. Значителното попуштање во работата и венецот од искри кој кружи се знаци за отапена дијамантска брусна плоча. Може повторно да ја наострите со кратки резови во абразивен материјал, на пр. силикатен камен. Напомени за статиката Процепите во носечките ѕидови подлежат на нормата DIN 1053 дел 1 или прописите специфични за земјата. Мора неопходно да се придржувате до овие прописи. Пред почетокот на работата повикајте го одговорниот статичар, архитект или надлежните градежни раководители за да се советувате. Грубо брусење Никогаш не ги користите брусните плочи за сечење за грубо брусење. Со подесување на аголот од 30° до 40° при грубо брусење ќе добиете најдобри резултати при работењето. Поместувајте го електричниот апарат со притисок наваму- натаму. Притоа, делот што се обработува нема да се вжешти, да се офарба и нема да има бразди. Брусење со брусна хартија со гумен диск за брусење Изборот на соодветната брусна хартија се води според материјалот, кој што треба да се обработува. Bosch нуди разни квалитети на листови за брусење, кои што одговарат на гумениот диск за брусење. Консултирајте се со вашиот стручен добавувач. Полирање со мек диск за полирање При полирање се нанесува средство за полирање на материјалот што треба да се обработи или на мекиот диск за полирање и тоа се впива при ротациј а во површината на материјалот. Ако работите со повеќе степени на полирање, кај кои средството за полирање има фина гранулација, за секоја гранулација на средството за полирање мора да користите посебен диск. Помеѓу секој циклус на полирање внимателно исчистете ја површината на материјалот што треба да се обработи. Одржување и сервис Одржување и чистење Прекинете го напојувањето со енергија, пред да почнете да го подесувате уредот, да менувате делови од опремата или доколку долго време не сте го користеле електричниот апарат. Овие мерки за предупредување го спречуваат невнимателниот старт на електричниот апарат. Одржувајте ја чистотата на електричниот апарат и отворите за проветрување, за да може добро и безбедно да работите. При екстремни услови на примена, доколку е возможно користете секогаш уред за вшмукување. Издувувајте ги почесто отворите за проветрување и приклучете заштитен прекинувач за диференцијална струја (PRCD). При обработка на метали, во внатрешноста на електричниот апарат може да се собере спроводлива прав. Може да се оштети заштитната изолација на електричниот апарат. OBJ_BUCH-2487-002.book Page 354 Wednesday, November 2, 2016 4:43 PMSrpski | 355 Bosch Power Tools 1 609 92A 36G | (2.11.16) Редовно мерете го бројот на вртежи во празен од на вретеното за брусење. Доколку измерената вредност е повеќе од 10 % под или над зададениот број на вртежи во празен од (види „Технички податоци“), треба електричниот апарат да дадете да биде проверен од страна на Bosch-сервисната служба. При превисок број на вртежи во празен од, алатот за вметнување може да се скрши, а при пренизок број на вртежи се намалува работниот

Користете исклучиво оригинален кабел! Пред секое користење на електричниот апарат проверете дали е оштетен уредот, кабелот и приклучокот. Кабелот и приклучокот не смеат да се поправаат, туку мора да се заменат, за да се избегнат опасности. Одржувањето и поправката треба да се изведува само од страна на квалификуван стручен персонал. Само на тој начин ќе бидете сигурни во безбедноста на електричниот апарат. Исчистете ги со сува крпа вез влакненца и отстранете ги честичките од прашина и нечистотија од приклучните конектори, спојките и приклучоците на електричниот апарат, кој не е приклу чен на струјна мрежа. По првите 150 работни часа, исчистете го куќиштето со разреден раствор. Следете ги напомените производителот на растворот за користење и фрлање. На крај подмачкајте го куќиштето со специјална маст за погони од Bosch. Повторете го процесот на чистење по околу 300 работни часа од првото чистење. Овластената сервисна служба на Bosch овие работи ги извршува брзо и доверливо. Доколку е потребно користење на приклучен кабел, тогаш набавете го од Bosch или специјализирана продавница за Bosch-електрични апарати, за да го избегнете загрозувањето на безбедноста. Складирајте ја и третирајте го приборот со внимание.

За комплетната квалитетна програма на опрема може да се информирате на интернет на www.bosch-pt.com и www.boschproductiontools.com или кај вашиот специјализиран трговец. Сервисна служба и совети при користење Сервисната служба ќе одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Експлозивен цртеж и информации за резервни делови ќе најдете на: www.bosch-pt.com Тимот за советување при користење на Bosch ќе ви помогне доколку имате прашања за нашите производи и

За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10-цифрениот број од спецификационата плочка на производот.

Д.Д.Електрис Сава Ковачевиќ 47Њ, број 3 1000 Скопје Е-пошта: [e-mail] Интернет: www.servis-bosch.mk

факс: [phone] Моб.: [phone] Отстранување Електричните апарати, опремата и амбалажите треба да се отстранат на еколошки прифатлив начин. Не ги фрлајте електричните апарати во домашната канта
