NAUDOJIMO INSTRUKCIJA HWS 810230 Professional BOSCH

• Nēsājiet putekļu aizsargmasku. Elektroinstruments ir izmantojams vienīgi sausajai griešanai un slīpēšanai. Akmens griešanai ieteicams izmantot dimanta griešanas dis- kus. Lai nodrošinātos pret noliekšanos sānu virzienā, uzsūk- šanas pārsegs jālieto kopā ar griešanas vadotni. Darbinot elektroinstrumentu, pielietojiet putekļu uzsūkšanu un nēsājiet putekļu aizsargmasku. Instrumentiem: – 0 602 301 4 – 0 60230440. – 0 60230540. – 0 602306434 – 0 602 329 5 – 0 602 331 5 – 0 602 332 5 – 0 602 334 5 OBJ_BUCH-2487-002.book Page 424 Wednesday, November 2, 2016 4:43 PMLatviešu | 425 Bosch Power Tools 1 609 92A 36G | (2.11.16) Putekļsūcējam jābūt piemērotam akmens putekļu uzsūkša- nai. Šādi putekļsūcēji tiek ražoti firmā Bosch. –Ieslēdziet elektroinstrumentu un novietojiet vadotnes priekšējo daļu uz griežamā priekšmeta. Vienmērīgi virziet elektroinstrumentu pa griežamo priekšmetu ar mērenu āt- rumu, kas atbilst griežamā materiāla īpašībām. Griežot īpaši cietus materiālus, piemēram, betonu ar lielu grants saturu, dimanta griešanas disks var pārkarst un tikt bo- jāts. Par to liecina dzirksteļu aplis, kas uzklājas uz dimanta griešanas diska aploces. Šādā gadījumā pārtrauciet griešanu un ļaujiet griešanas dis- kam atdzist, darbinot elektroinstrumentu brīvgaitā ar maksi- mālo griešanas ātrumu. Manāma griešanas ātruma samazināšanās un dzirksteļu aplis, kas uzklājas uz diska aploces, norāda, ka griešanas disks ir kļuvis neass. Disku var no jauna uzasināt, ar to neilgi griežot abrazīvu materiālu, piemēram, smilšakmeni ar krīta piejauku- mu. Par sienu statisko noslodzi Padziļinājumu un gropju ierīkošanu ēku nesošajās sienās reg- lamentē standarta DIN 1053 pirmā daļa, kā arī attiecīgie citu valstu nacionālie standarti un noteikumi. Šie standarti un noteikumi obligāti jāiev ēro. Pirms darbu sāk- šanas noteikti konsultējieties ar arhitektu, atbildīgo speciālis- tu būvstatikas jomā vai pašvaldības speciālistu, kas atbild par celtnes vai celtniecības objekta drošību. Rupjā slīpēšana Nekādā gadījumā nelietojiet rupjajai slīpēšanai grieša- nas diskus. Veicot rupjo slīpēšanu, vislabākos rezultātus var panākt, no- turot instrumentu 30° līdz 40° leņķī attiecībā pret apstrādāja- mo virsmu. Darba gaitā pārvietojiet instrumentu turp un atpa- kaļ, ieturot mērenu spiedienu. Šādi strādājot, apstrādājamais priekšmets nepārkarst, nemaina krāsu un uz tā virsmas nevei- dojas rievas. Slīpēšana ar smilšpapīru un gumijas slīpēšanas pamatni Piemērots slīppapīrs jāizvēlas atkarībā no apstrādājamā ma- teriāla īpašībām. Bosch ražo un piedāvā dažādas kvalitātes slīploksnes, kas ir izmantojamas kopā ar gumijas slīpēšanas pamatni. Sīkāk par šiem izstrādājumiem var uzzināt tuvākajā specializētajā tirdz- niecī bas vietā. Pulēšana ar pulēšanas audumripu Pulēšanas laikā pulēšanas līdzeklis tiek uzklāts uz apstrādāja- mā materiāla virsmas vai uz pulēšanas audumripas un, tai ro- tējot, tiek iestrādāts pulējamā materiāla virsmā. Ja pulēšana tiek veikta vairākos paņēmienos, pakāpeniski pa- lielinot pulēšanas līdzekļa graudainību, katras graudainības pulēšanas līdzeklim jālieto atsevišķs pulēšanas disks. Ik reizi starp pulēšanas operācijām rūpīgi notīriet apstrādāja- mā materiāla virsmu. Apkalpošana un apkope Apkalpošana un tīrīšana Pirms instrumenta regulēšanas, piederumu nomaiņas vai novietošanas pārtrauciet tam enerģijas padevi. Šāds piesardzības pasākums ļauj novērst elektro- instrumenta nejaušu ieslēgšanos. Lai nodrošinātu ilgstošu un nevainojamu elektroin- strumenta darbību, uzturiet tīru tā korpusu un ventilā- cijas atveres. Strādājot ekstremālos apstākļos vienmēr izmantojiet putekļu uzsūkšanas ierīci, ja vien tas ir iespējams. Pēc iespējas biežāk izpūtiet elektroinstrumenta ventilāci- jas atveres ar saspiestu gaisu un pievienojiet to elek- trotīklam caur noplūdes strāvas aizsargreleju (PRCD). Izmantojot elektroinstrumentu metāla apstrādei, tā korpu- sa iekšpusē var uzkrāties strāvu vadoši putekļi. Tas var nelabvēlīgi ietekmēt elektroinstrumenta aizsargizolācijas sistēmu. Regulāri mēriet slīpmaš īnas darbvārpstas brīvgaitas griešanās ātrumu. Ja izmērītā vērtība atšķiras no norā- dītās brīvgaitas griešanās ātruma vērtības (skatīt sada- ļu „Tehniskie parametri“) vairāk, kā par 10 %, nodroši- niet, lai elektroinstruments tiktu pārbaudīts Bosch pilnvarotā servisa centrā. Ja brīvgaitas griešanās ātrums ir pārāk liels, elektroinstrumentā iestiprinātais darbinstru- ments var salūzt, bet, ja griešanās ātrums ir pārāk mazs, samazinās instrumenta veiktspēja. Izmantojiet vienīgi oriģinālo savienojošo kabeli! Ik reizi pirms lietošanas pārbaudiet, vai nav bojāts elektroins- truments, tā savienojošais kabelis vai kontaktdakša. Lai izvairītos no negadījumiem, bojāto savienojošo kabeli un kontaktdakšu nedrīkst remontēt, bet tie ir jānomaina. Uzticiet elektroinstrumenta tehnisko apkalpošanu un remontu tikai kvalificētam speci ālistam. Tikai tā elek- troinstrumentam iespējams saglabāt nepieciešamo darba drošības līmeni. Ar sausu bezplūksnu audumu attīriet no elektrotīkla atvienota elektroinstrumenta kontaktieliktņus, savienotājus un kontakt- dakšu no putekļiem un netīrumu daļiņām. Pēc pirmajām 150 nostrādātajām stundām instrumenta pār- nesums jāiztīra ar vāju šķīdinātāju. Ievērojiet šķīdinātāja ražo- tājfirmas norādījumus par tā lietošanu un utilizēšanu. Pēc tīrī- šanas iesmērējiet pārnesumu ar speciālo pārnesumu smērvie- lu. Atkārtojiet šādu tīrīšanu ik pēc 300 nostrādātajām stun- dām. Bosch pilnvarotā remonta darbnīcā šie darbi tiks veikti ātri un kvalitatīvi. Ja nepieciešams nomainīt elektrotīkla kabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai Bosch pilnvarotā elektroinstrumentu remonta darbnīcā, jo tā tiks saglabāts va- jadzīgais darba drošības līmenis. Rūpīgi uzglabājiet un uzmanīgi lietojiet elektroinstrumenta piederumus. OBJ_BUCH-2487-002.book Page 425 Wednesday, November 2, 2016 4:43 PM426 | Lietuviškai 1 609 92A 36G | (2.11.16) Bosch Power Tools Piederumi Lai pilnā apjomā iepazītos ar Bosch augstas kvalitātes papild- piederumu klāstu, atveriet interneta vietnes www.bosch- pt.com un www.boschproductiontools.com vai griezieties tu- vākajā specializētajā tirdzniecības vietā. Klientu konsultāciju dienests un konsultācijas par lietošanu Klientu konsultāciju dienesta darbinieki atbildēs uz Jūsu jau- tājumiem par izstrādājuma remontu un apkalpošanu, kā arī par rezerves daļu iegādi. Izklājuma zīmējumus un informāciju par rezerves daļām var atrast arī interneta vietnē: www.bosch-pt.com Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vis- labākajā veidā, sniedzot atbildes uz jautājumiem par mūsu iz- strādājumiem un to piederumiem. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz iz- strādājuma marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Dzelzavas ielā 120 S LV-1021 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: [e-mail] Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie elektroinstrumenti, to piederumi un iesaiņojuma materiāli jānogādā otrreizējai pārstrādei apkārtējai videi ne- kaitīgā veidā. Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē! Tikai ES valstīm Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsa- vāc atsevišķi un jānogādā otrreizējai pārstrā- dei apkārtējai videi nekaitīgā veidā. Tiesības uz izmaiņām tiek saglabātas. Lietuviškai Saugos nuorodos Bendrosios darbo su elektriniais įrankiais saugos nuorodos Perskaitykite visas šias saugos nuoro- das ir reikalavimus. Jei nepaisysite že- miau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elek- tros smūgis, kilti gaisras ir galite sunkiai susižaloti arba suža- loti kitus asmenis. Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti. Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitini- mo laidu), ir akumuliatorinius įrankius (be maitinimo laido). Darbo vietos saugumas Darbo vieta turi būti švari ir gerai apšviesta. Netvarkin- ga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali ki- birkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. Dirbdami su elektriniu įrankiu neleiskite šalia būti žiū- rovams, vaikams ir lankytojams. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso. Elektrosauga Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negali- ma modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalū s kištukai, tiks- liai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų. Saugokitės, kad neprisiliestumėte prie įžemintų pa- viršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika. Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika. Nenaudokite maitinimo laido ne pagal paskirtį, t.y. ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios de- talės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. Jei su elektriniu įrankiu dirbate lauke, naudokite tik to- kius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus. Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugi- klį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus. Žmonių sauga Būkite atidūs, sutelkite dėmesį į tai, ką jūs darote ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavar- gę arba vartojote narkotikų, alkoholio ar medika- mentų. Akimirksnio neatidumas dirbant su elektriniu įran- kiu gali tapti sunkių sužalojimų priežastimi. Visada dirbkite su asmens apsaugos priemonėmis ir apsauginiais akiniais. Naudojant asmens apsaugos prie- mones, pvz., respiratorių ar apsauginę kaukę, neslystan- čius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti. OBJ_BUCH-2487-002.book Page 426 Wednesday, November 2, 2016 4:43 PMLietuviškai | 427 Bosch Power Tools 1 609 92A 36G | (2.11.16) Saugokitės, kad elektrinio įrankio neįjungtumėte atsi- tiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/arba akumuliatoriaus, prieš pakeldami ar neš- dami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvyk- ti nelaimingas atsitikimas. Prieš įjungdami elektrinį įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali sužaloti. Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiau- svyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situa- cijose. Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošal ų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių elektrinio įrankio dalių. Laisvus dra- bužius, papuošalus bei ilgus plaukus gali įtraukti besisu- kančios dalys. Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nu- siurbimo įrenginius sumažėja kenksmingas dulkių povei- kis. Rūpestinga elektrinių įrankių priežiūra ir naudojimas Neperkraukite prietaiso. Naudokite jūsų darbui tinka- mą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirb- site geriau ir saugiau, jei neviršysite nurodyto galingumo. Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo iš- traukite kištuką ir/arba išimkite akumuliatorių. Ši at- sargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio įsijungimo. Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. Rūpestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir nie- kur nestringa, ar nėra sulūžusių ar pažeistų dalių, ku- rios trikdytų elektrinio įrankio veikimą. Prieš vėl naudojant prietaisą, pažeistos prietaiso dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti. Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudo- jant elektrinius įrankius ne pagal paskirtį , gali susidaryti pa- vojingos situacijos. Aptarnavimas Elektrinį įrankį turi remontuoti tik kvalifikuoti specia- listai ir naudoti tik originalias atsargines dalis. Taip ga- lima garantuoti, jog elektrinis įrankis išliks saugus naudoti. Saugos nuorodos dirbantiems su kampinio šlifa- vimo mašinomis Bendrosios saugos nuorodos atliekantiems šlifavimo nau- dojant šlifavimo popierių ir poliravimo darbus Galioja šiems tipams: – 0 602301 4
• – 0 602305 40. – 0 602306 434 – 0 602324 40. Šiuo elektriniu įrankiu galima šlifuoti naudojant šlifavi- mo popierių, taip pat jį galima naudoti kaip poliravimo mašiną. Griežtai laikykitės visų įspėjamųjų nuorodų, taisyklių, ženklų ir duomenų, kurie yra pateikiami su šiuo elektriniu įrankiu. Nesilaikant žemiau pateiktų nuo- rodų, gali kilti elektros smūgio, gaisro ir sunkių sužalojimų pavojus. Šis elektrinis įrankis nėra skirtas šlifuoti, dirbti naudo- jant vielinius šepečius, ir pjauti abrazyviniais pjovimo diskais. Naudoti elektrinį įrankį darbui, kuriam jis nėra skirtas, ypač pavojinga; toks darbas kelia sužalojimų pavo- jų. Bendrosios įspėjamosios nuorodos atliekantiems šlifavi- mo, apdirbimo vieliniais šepečiais ir pjaustymo abrazyvi- niais pjovimo diskais darbus Galioja šiems tipams: – 0 602304 40. – 0 602 324 44., p. 464
• , – 0 602329 5 – 0 602331 5 – 0 602332 5 – 0 602334 5 Šį elektrinį įrankį galima naudoti kaip šlifavimo maši- ną, juo taip pat galima apdoroti vieliniais šepečiais ir pjauti abrazyviniais pjovimo diskais. Griežtai laikyki- tės visų įspėjamųjų nuorodų, taisyklių, ženklų ir duo- menų, kurie yra pateikiami su šiuo elektriniu įrankiu. Nesilaikant žemiau pateiktų nuorodų, gali kilti elektros smūgio, gaisro ir sunkių sužalojimų pavojus. Šis elektrinis įrankis neskirtas šlifuoti naudojant šlifa- vimo popierių, taip pat jo negalima naudoti kaip polira- vimo mašinos. Naudoti elektrinį įrankį darbui, kuriam jis nėra skirtas, ypač pavojinga; toks darbas kelia sužalojimų pavojų. Bendros įspėjamosios nuorodos, kurių būtina laikytis šli- fuojant, naudojant šlifavimo popieriaus diskus, dirbant su vieliniais šepečiais, poliruojant ir pjaustant Galioja visiems tipams Nenaudokite jokios papildomos įrangos, kurios gamin- tojas nėra specialiai numatęs ir rekomendavęs šiam elektriniam įrankiui. Vien tik tas faktas, kad jūs galite pri- tvirtinti kokią nors papildomą įrangą prie elektrinio įrankio, jokiu būdu negarantuoja, kad juo bus saugu naudotis. OBJ_BUCH-2487-002.book Page 427 Wednesday, November 2, 2016 4:43 PM428 | Lietuviškai 1 609 92A 36G | (2.11.16) Bosch Power Tools Darbo įrankio leidžiamas sūkių skaičius turi būti ne ma- žesnis už didžiausią sūkių skaičių, nurodytą ant elektri- nio įrankio. Įrankis, kuris sukasi greičiau, nei yra leistina, gali lūžti ir nulėkti nuo prietaiso. Naudojamo darbo įrankio išorinis skersmuo ir storis tu- ri atitikti nurodytus jūsų elektrinio įrankio matmenis. Netinkamų matmenų darbo įrankius gali būti sunku tinka- mai apdengti bei valdyti. Darbo įrankiai su srieginiu įdėklu turi tiksliai tikti šlifa- vimo suklio sriegiui. Naudojant darbo įrankius, kurie tvirtinami junge, darbo įrankio kiaurymės skersmuo tu- ri tiksliai tikti jungės įtvaro skersmeniui. Darbo įrankiai, kurių negalima tiksliai pritvirtinti prie elektrinio įrankio, su- kasi netolygiai, labai vibruoja ir gali tapti nebevaldomi. Nenaudokite pažeistų darbo įrankių. Prieš kiekvieną naudojimą patikrinkite darbo įrankius, pvz., šlifavimo diskus – ar jie nėra aplūžinėję ir įtrū kę, šlifavimo žiedus – ar jie nėra įtrūkę, susidėvėję ir labai nudilę, vielinius šepečius – ar jų vielutės nėra atsilaisvinusios ar nutrūkusios. Jei elektrinis įrankis ar darbo įrankis nukrito iš didesnio aukščio, patikrinkite, ar jis nėra pa- žeistas, arba naudokite kitą, nepažeistą, darbo įrankį. Patikrinę ir sumontavę darbo įrankį pasirūpinkite, kad nei jūs, nei greta esantys asmenys nebūtų besisukan- čio darbo įrankio plokštumoje, ir leiskite elektriniam įrankiui vieną minutę veikti didžiausiu sūkių skaičiumi. Jei darbo įrankis pažeistas, per šį bandomąjį laiką jis turėtų sulūžti. Dirbkite su asmeninėmis apsaugos priemonėmis. Ati- tinkamai pagal atliekamą darbą užsidėkite viso veido apsaugos priemones, akių apsaugos priemones ar ap- sauginius akinius. Jei nurodyta, užsidėkite apsauginį respiratorių nuo dulkių, klausos apsaugos priemones, apsaugines pirštines ir specialią prijuostę, kuri apsau- gos jus nuo smulkių šlifavimo ir ruošinio dalelių. Akys turi b ūti apsaugotos nuo skriejančių svetimkūnių, atsiran- dančių atliekant įvairius darbus. Respiratorius arba apsau- ginė kaukė turi išfiltruoti darbo metu kylančias dulkes. Dėl ilgalaikio ir stipraus triukšmo poveikio galite prarasti klau- są. Pasirūpinkite, kad kiti asmenys būtų saugiu atstumu nuo jūsų darbo zonos. Kiekvienas, įžengęs į darbo zoną, turi būti su asmeninėmis apsaugos priemonėmis. Ruo- šinio gabalėliai ar atskilusios darbo įrankio dalelės gali skrieti dideliu greičiu ir sužeisti net už tiesioginės darbo zo- nos ribų esančius asmenis. Atlikdami darbus, kurių metu darbinis įrankis gali pa- liesti nesimatančius elektros laidus arba savo maitini- mo laidą, laikykite prietaisą už izoliuotų rankenų. Palie- tus laidą, kuriuo teka elektros srovė, metalinėse prietaiso dalyse gali atsirasti įtampa ir trenkti elektros smūgis. Maitinimo laidą laikykite toliau nuo besisukančių darbo įrankių. Jei nebesuvaldytumėte elektrinio įrankio, darbo įrankis gali perpjauti maitinimo laidą arba jį įtraukti, o jūsų plaštaka ar ranka gali patekti į besisukantį darbo įrankį. Niekada nepadėkite elektrinio įrankio, kol darbo įran- kis visiškai nesustojo. Besisukantis darbo įrankis gali pri- siliesti prie paviršiaus, ant kurio padedate, ir elektrinis įrankis gali tapti nebevaldomas. Nešdami elektrinį įrankį, jo niekada neįjunkite. Netyčia prisilietus prie besisukančio darbo įrankio, jis gali įtraukti drabužius ir jus sužeisti. Reguliariai valykite elektrinio įrankio ventiliacines an- gas. Variklio ventiliatorius traukia dulkes į korpusą, ir susi- kaupus daug metalo dulkių gali kilti elektros smūgio pavo- jus. Nenaudokite elektrinio įrankio arti degių medžiagų. Ki- birkštys šias medžiagas gali uždegti. Nenaudokite darbo įrankių, kuriuos reikia aušinti skys- čiais. Naudojant vandenį ar kitokius aušinamuosius skys- čius gali trenkti elektros smūgis. Atatranka ir susijusios įspėjamosios nuorodos Atatranka yra staigi reakcija, atsirandanti, kai besisukantis darbo įrankis, pvz., šlifavimo diskas, vielinis šepetys ar kt., ruošinyje įstringa ar užsiblokuoja ir todėl netikė tai sustoja. Todėl elektrinis įrankis gali nekontroliuojamai atšokti nuo ruošinio priešinga darbo įrankio sukimuisi kryptimi. Pvz., jei ruošinyje įstringa ar yra užblokuojamas šlifavimo diskas, disko briauna, kuri yra ruošinyje, gali išlūžti ar su- kelti atatranką. Tada šlifavimo diskas, priklausomai nuo jo sukimosi krypties blokavimo vietoje, pradeda judėti link dirbančiojo arba nuo jo. Tada šlifavimo diskas gali net nu- lūžti. Atatranka yra netinkamo elektrinio įrankio naudojimo ar gedimo pasekmė. Jos galite išvengti, jei imsitės atitinka- mų, žemiau aprašytų priemonių. Dirbdami visada tvirtai laikykite elektrinį įrankį abiem rankomis ir stenkitės išlaikyti tokią kūno ir rankų padė- tį, kurioje sugebėtumėte atsispirti pasipriešinimo jėgai atatrankos metu. Jei yra papildoma rankena, visada ją naudokite, tada galėsite suvaldyti atatrankos jėgas bei reakcijos jėgų momentą. Dirbantysis, jei imsis tinkamų saugos priemonių, gali suvaldyti reakcijos jėgas atatrankos metu. Niekada nelaikykite rankų arti besisukančio darbo įrankio. Įvykus atatrankai darbo įrankis gali pataikyti į jūsų ranką. Venkite, kad jūsų rankos būtų toje zonoje, kurioje įvy- kus atatrankai judės elektrinis įrankis. Atatrankos jėga verčia elektrinį įrankį judėti nuo blokavimo vietos priešinga šlifavimo disko sukimuisi kryptimi. Ypač atsargiai dirbkite kampuose, ties aštriomis briau- nomis ir t. t. Saugokite, kad darbo įrankis neatsimuštų į kliūtis ir neįstrigtų. Besisukantis darbo įrankis kampuo- se, ties aštriomis briaunomis arba atsimušęs į kliūtį turi tendenciją užstrigti. Tada elektrinis įrankis tampa nevaldo- mas arba įvyksta atatranka. Nenaudokite skirtų medienai pjauti ar kitokių dantytų diskų. Tokie darbo įrankiai dažnai sukelia atatranką arba elektrinis įrankis tampa nevaldomas. OBJ_BUCH-2487-002.book Page 428 Wednesday, November 2, 2016 4:43 PMLietuviškai | 429 Bosch Power Tools 1 609 92A 36G | (2.11.16) Specialios įspėjamosios nuorodos atliekantiems šlifavimo ir pjovimo darbus Naudokite tik su šiuo elektriniu įrankiu leidžiamus nau- doti šlifavimo įrankius ir šiems įrankiams pritaikytus apsauginius gaubtus. Šlifavimo įrankiai, kurie nėra skirti šiam elektriniam įrankiui, gali būti nepakankamai užden- giami ir nesaugūs naudoti. Išlenktus šlifavimo diskus reikia tvirtinti taip, kad jų šli- favimo paviršius nebūtų išsikišęs už apsauginio gaubto krašto plokštumos. Netinkamai primontuotas šlifavimo diskas, kuris yra išsikišęs už apsauginio gaubto krašto plokštumos, bus nepakankamai uždengtas. Apsauginis gaubtas turi būti patikimai pritvirtintas prie elektrinio įrankio ir nustatytas taip, kad dirbančiajam būtų užtikrintas didžiausias saugumas, t. y. į dirbantįjį turi būti nukreipta kuo mažesnė neuždengta šlifavimo įrankio dalis. Apsauginis gaubtas padeda apsaugoti dir- bantįjį nuo atskilusių dalelių, atsitiktinio prisilietimo prie šlifavimo įrankio ir nuo galinčių uždegti drabužius kibirkš- čių. Šlifavimo įrankius leidžiama naudoti tik pagal reko- menduojamą paskirtį. Pvz., niekada nešlifuokite pjovi- mo disko šoniniu paviršiumi. Pjovimo diskai yra skirti me- džiagai pjaunamąja briauna pašalinti. Nuo šoninė s apkro- vos šie šlifavimo įrankiai gali sulūžti. Jūsų pasirinktiems šlifavimo diskams tvirtinti visada naudokite nepažeistas tinkamo dydžio ir formos pri- spaudžiamąsias junges. Tinkamos jungės prilaiko šlifavi- mo diską ir sumažina lūžimo pavojų. Pjovimo diskams skir- tos jungės gali skirtis nuo kitiems šlifavimo diskams skirtų jungių. Nenaudokite sudilusių diskų, prieš tai naudotų su di- desniais elektriniais įrankiais. Šlifavimo diskai, skirti di- desniems elektriniams įrankiams, nėra pritaikyti prie dide- lio mažųjų elektrinių įrankių išvystomo sūkių skaičiaus ir gali sulūžti. Specialios įspėjamosios nuorodos atliekantiems pjovimo darbus Venkite užblokuoti pjovimo diską ir nespauskite jo per stipriai prie ruošinio. Nemėginkite atlikti pernelyg gilių pjūvių. Per stipriai prispaudus pjovimo diską, padidėja jam tenkanti apkrova ir atsiranda didesnė tikimybė jį pa- kreipti bei užblokuoti pjūvyje, vadinasi padidėja atatran- kos ir disko lūžimo rizika. Venkite būti zonoje prieš ir už besisukančio pjovimo disko. Kai pjaudami ruošinį pjovimo diską stumiate nuo sa- vęs, įvykus atatrankai elektrinis įrankis su besisukančiu disku pradės judėti tiesiai į jus. Jei pjovimo diskas užstringa arba jūs norite nutraukti darbą, išjunkite elektrinį įrankį ir laikykite jį ramiai, kol diskas visiškai nustos suktis. Niekada nemėginkite iš pjūvio vietos ištraukti dar tebesisukantį diską, nes gali įvykti atatranka. Nustatykite ir pašalinkite disko strigimo priežastį. Nejunkite elektrinio įrankio iš naujo tol, kol diskas neiš- trauktas iš ruošinio. Palaukite, kol pjovimo diskas pa- sieks darbinį sūkių skaičių, ir tik tada atsargiai tęskite pjovimą. Priešingu atveju diskas gali užstrigti, iššokti iš ruošinio ar sukelti atatranką. Plokštes ir didelius ruošinius paremkite, kad sumažin- tumėte atatrankos riziką dėl užstrigusio pjovimo disko. Dideli ruošiniai gali išlinkti dėl savo svorio. Ruošinį reikia paremti iš abiejų pusių, tiek ties pjūvio vieta, tiek ir prie krašto. Būkite ypač atsargūs pjaudami sienose ir kituose ne- permatomuose paviršiuose. Panyrantis pjovimo diskas gali pažeisti elektros laidus, dujotiekio ir vandentiekio vamzdžius ar kitus objektus ir sukelti atatranką. Specialios įspė jamosios nuorodos atliekantiems šlifavimo darbus naudojant šlifavimo popierių Nenaudokite per didelių matmenų šlifavimo popie- riaus, laikykitės gamintojo pateiktų šlifavimo popie- riaus matmenų. Už šlifavimo žiedo kyšantis šlifavimo po- pierius gali sužaloti, užblokuoti, šlifavimo popierius gali įplyšti ar įvykti atatranka. Specialios saugos nuorodos atliekantiems poliravimo darbus Nepalikite laisvų poliravimo gaubto dalių, ypač tvirtini- mo raiščių. Suvyniokite arba sutrumpinkite tvirtinimo raiščius. Atsilaisvinę, kartu besisukantys tvirtinimo raiš- čiai gali apsivynioti aplink jūsų pirštus ar užsikabinti už ruo- šinio. Specialios saugos nuorodos dirbantiems su vieliniais še- pečiais Atkreipkite dėmesį į tai, kad iš vielinių šepečių, net ir naudojant juos įprastai, krenta vielos gabalėliai. Sau- gokite vielinius šepečius nuo per didelės apkrovos, t. y. jų per stipriai nespauskite. Skriejantys vielos gabalėliai gali lengvai prasiskverbti per plonus drabužius ir odą. Jei rekomenduojama dirbti su apsauginiu gaubtu, sau- gokite, kad vielinis šepetys neliestų apsauginio gaub- to. Apvalių (lėkštės tipo) ir cilindrinių šepečių skersmuo dėl spaudimo jėgos ir išcentrinių jėgų gali padidėti. Papildomos įspėjamosios nuorodos Dirbkite su apsauginiais akiniais. Prieš pradėdami darbą, tinkamais ieškikliais patikrin- kite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių. Jei abejojate, galite pasikviesti į pagalbą vietinius komu- nalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus du- jotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentie- kio vamzdį, galima padaryti daugybę nuostolių. Nutrūkus maitinimui iš tinklo, pvz., dingus elektros sro- vei arba ištraukus tinklo kištuką, atblokuokite įjungi- mo-išjungimo jungiklį ir nustatykite jį į padėtį „išjung- ta“. Taip išvengsite nekontroliuoto pakartotinio įsijungi- mo. OBJ_BUCH-2487-002.book Page 429 Wednesday, November 2, 2016 4:43 PM430 | Lietuviškai 1 609 92A 36G | (2.11.16) Bosch Power Tools Nelieskite šlifavimo ir pjovimo diskų, kol jie neatvėso. Diskai dirbant labai įkaista. Darbo metu elektrinį įrankį visuomet būtina laikyti abiem rankomis ir patikimai stovėti. Elektrinis įrankis yra saugiau valdomas, kai laikomas dviem rankomis. Įtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinį ranka. Prijunkite prietaisą prie tinkamai įžeminto maitinimo tinklo. Kištukinis lizdas ir ilginamasis laidas turi būti su įže- minimu. Energijos tiekimo aukšto dažnio įrankiams saugos nuorodos Būtina griežtai laikytis saugos ir darbo nuorodų, skirtų dirbantiems su aukšto dažnio keitikliais! Daugiau infor- macijos gausite iš aukšto dažinio keitiklio gamintojo. Jei dažnio keitiklį naudojate aplinkoje, kurioje reikia ypatingos apsaugos asmenims, jį būtina apsaugoti jungtuvu su liekamosios srovės apsaugu. Ypatingos ap- saugos asmenims reikia, pvz., dirbant drėgnose patalpose arba su medžiagomis, nuo kurių gali kilti laidžių dulkių. Ne- įmontavus jungtuvo su liekamosios srovės apsaugu, gali trenkti elektros smūgis, kilti gaisras arba galimi sunkūs su- žalojimai. Jungtuvą su liekiamosios srovės apsaugu leidžiama įmontuoti tik kvalifikuotam personalui. Tik taip galima užtikrinti nepriekaištingą veikimą. Dažnio keitiklio išeinamoji įtampa ir dažnis turi sutapti su aukšto dažnio elektrinio įrankio firminėje lentelėje pateiktais duomenimis. Elektrinį įrankį leidžiama naudoti tik su tinkamu kištu- ku. CEE kištukas turi būti skirtas vardinei srovei, kurios rei- kia elektriniams įrankiui (žr. „Techniniai duomenys“). Kištuką montuoti ir prijungti prie energijos tiekimo tin- klo leidžiama tik kvalifikuotam personalui, instruktuo- tam, kaip dirbti su aukšto dažnio įrankių sistemomis. Naudokite tik originalų kabelį! Kaskart prieš pradėda- mi naudoti elektrinį įrank į patikrinkite kabelį ir kištu- ką, ar nėra pažeidimų. Siekiant išvengti pavojų, kabelį ir kištuką remontuoti draudžiama, juos reikia pakeisti. Gaminio ir techninių duomenų aprašas Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis. Atverskite lapą su elektrinio įrankio schema ir, skaitydami ins- trukciją, palikite šį lapą atverstą. Elektrinio įrankio paskirtis Galioja šiems tipams: – 0 602 301 4 p. 434
• – 0 602 305 40. – 0 602 306 434 – 0 602 324 40. Elektrinis įrankis yra skirtas metaliniams ir dažytiems pavir- šiams šlifavimo popieriumi šlifuoti ir poliruoti nenaudojant vandens. Galioja šiems tipams: – 0 602304 40. – 0 602 324 44., p. 464
• , – 0 602329 5 – 0 602331 5 – 0 602332 5 – 0 602334 5 p. 434
• Elektrinis įrankis yra skirtas metalo ir akmens ruošiniams pjaustyti, rupiai apdirbti ir metaliniais šepečiais valyti nenau- dojant vandens. Norint pjauti standžiomis šlifavimo priemonėmis, reikia nau- doti specialų pjauti skirtą apsauginį gaubtą. Pjaudami akmenį, pasirūpinkite pakankamu dulkių nusiurbi- mu. Galioja visiems tipams Leidžiama naudoti tik kartu su elektriniu įrankiu tiekiamus aprobuotus apsauginius gaubtus ir prispaudžiamąsias verž- les. Pavaizduoti prietaiso elementai Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose. 1 Įjungimo-išjungimo jungiklis 2 Papildoma rankena 3 Šlifavimo suklys 4 Suklio kakliukas 5 Suklio fiksuojamasis klavišas 6 Apsauginis gaubtas 7 Apsauginio gaubto fiksuojamasis varžtas 8 Kodinis kumštelis 9 Rankos apsauga* 10 Tvirtinamoji jungė su „O“ tipo žiedu 11 Šlifavimo, pjovimo ir rupiojo šlifavimo diskas 12 Prispaudžiamoji veržlė 13 Ragelinis raktas 14 Veržliaraktis, rakto plotis 17 mm 15 Apvalioji veržlė* 16 Šlifavimo popieriaus lapelis* 17 Guminis lėkštinis diskas* 18 Medvilninis poliravimo diskas* 19 Vielinis šepetys* 20 Laido įtempimo sumažinimo įtaisas (CEE kištukas) 21 Kištuko mazgas (CEE kištukas) 22 Varžtai (CEE kištukas) 23 Varžtai su kištuko mazgu 21 (CEE kištukas) 24 CEE kištukas 25 Plastikinis maišelis (CEE kištukas) *Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje. OBJ_BUCH-2487-002.book Page 430 Wednesday, November 2, 2016 4:43 PMLietuviškai | 431 Bosch Power Tools 1 609 92A 36G | (2.11.16) Techniniai duomenys Aukšto dažnio kampinis šlifuoklis Gaminio numeris 0 602 301 Nominalioji átampa V265135 200 Dažnis Hz 200 200 300 Nominali naudojamoji galia W600600 900 Nominali atiduodamoji galia W440440 630 Nominalioji srovė A1,63,3 3,3 Tuščiosios eigos sūkių skaičius min p. 401

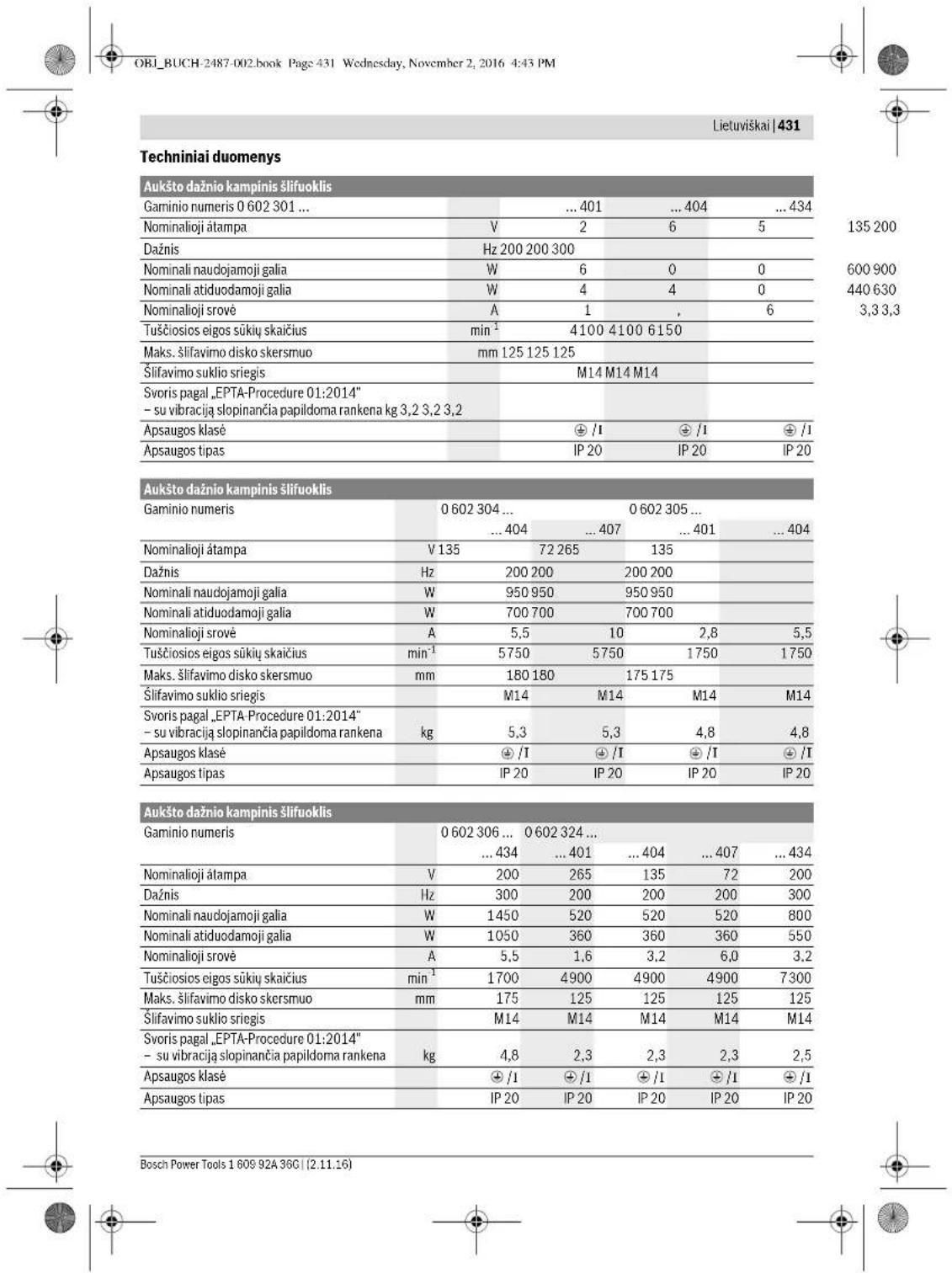

Maks. šlifavimo disko skersmuo mm 125 125 125 Šlifavimo suklio sriegis M14 M14 M14 Svoris pagal „EPTA-Procedure 01:2014“ – su vibraciją slopinančia papildoma rankena kg 3,2 3,2 3,2 Apsaugos klasė /I /I /I Apsaugos tipas IP 20 IP 20 IP 20 Aukšto dažnio kampinis šlifuoklis Gaminio numeris 0 602 304 ... 0 602 305 ...

Maks. šlifavimo disko skersmuo mm 125 125 125 125 Šlifavimo suklio sriegis M14 M14 M14 M14 Svoris pagal „EPTA-Procedure 01:2014“ – su vibraciją slopinančia papildoma rankena kg 2,5 2,5 2,5 2,5 Apsaugos klasė /I /I /I /I Apsaugos tipas IP 20 IP 20 IP 20 IP 20 Aukšto dažnio kampinis šlifuoklis Gaminio numeris 0 602 329 ...

Nominalioji átampa V265200 Dažnis Hz 200 300 Nominali naudojamoji galia W12001800 Nominali atiduodamoji galia W10001500 Nominalioji srovė A3,36,4 Tuščiosios eigos sūkių skaičius min

Maks. šlifavimo disko skersmuo mm 180 180 Šlifavimo suklio sriegis M14 M14 Svoris pagal „EPTA-Procedure 01:2014“ – su vibraciją slopinančia papildoma rankena kg 5,8 5,8 Apsaugos klasė /I /I Apsaugos tipas IP 20 IP 20 Aukšto dažnio kampinis šlifuoklis Gaminio numeris 0 602 331 ...

Maks. šlifavimo disko skersmuo mm 180 180 180 180 Šlifavimo suklio sriegis M14 M14 M14 M14 Svoris pagal „EPTA-Procedure 01:2014“ – su vibraciją slopinančia papildoma rankena kg 7,1 7,1 7,1 7,1 Apsaugos klasė /I /I /I /I Apsaugos tipas IP 20 IP 20 IP 20 IP 20 OBJ_BUCH-2487-002.book Page 432 Wednesday, November 2, 2016 4:43 PMLietuviškai | 433 Bosch Power Tools 1 609 92A 36G | (2.11.16) Elektros energijos tiekimo nuorodos Elektrinis įrankis yra aukšto dažnio sistemos dalis, jam reikia 3-fazės kintamosios srovės su firminėje lentelėje nurodytu dažniu. Norint pasiekti šį dažnį, elektrinį įrankį reikia sujungti su daž- nio keitikliu (žr. „Prijungimas prie elektros tinklo“, 438 psl.). Informacija apie triukšmą ir vibraciją Triukšmo emisijos vertės nustatytos pagal EN 60745-2-3. Aukšto dažnio kampinis šlifuoklis Gaminio numeris 0 602 332 ...

Maks. šlifavimo disko skersmuo mm 230 230 230 230 Šlifavimo suklio sriegis M14 M14 M14 M14 Svoris pagal „EPTA-Procedure 01:2014“ – su vibraciją slopinančia papildoma rankena kg 7,8 7,8 7,8 7,8 Apsaugos klasė /I /I /I /I Apsaugos tipas IP 20 IP 20 IP 20 IP 20

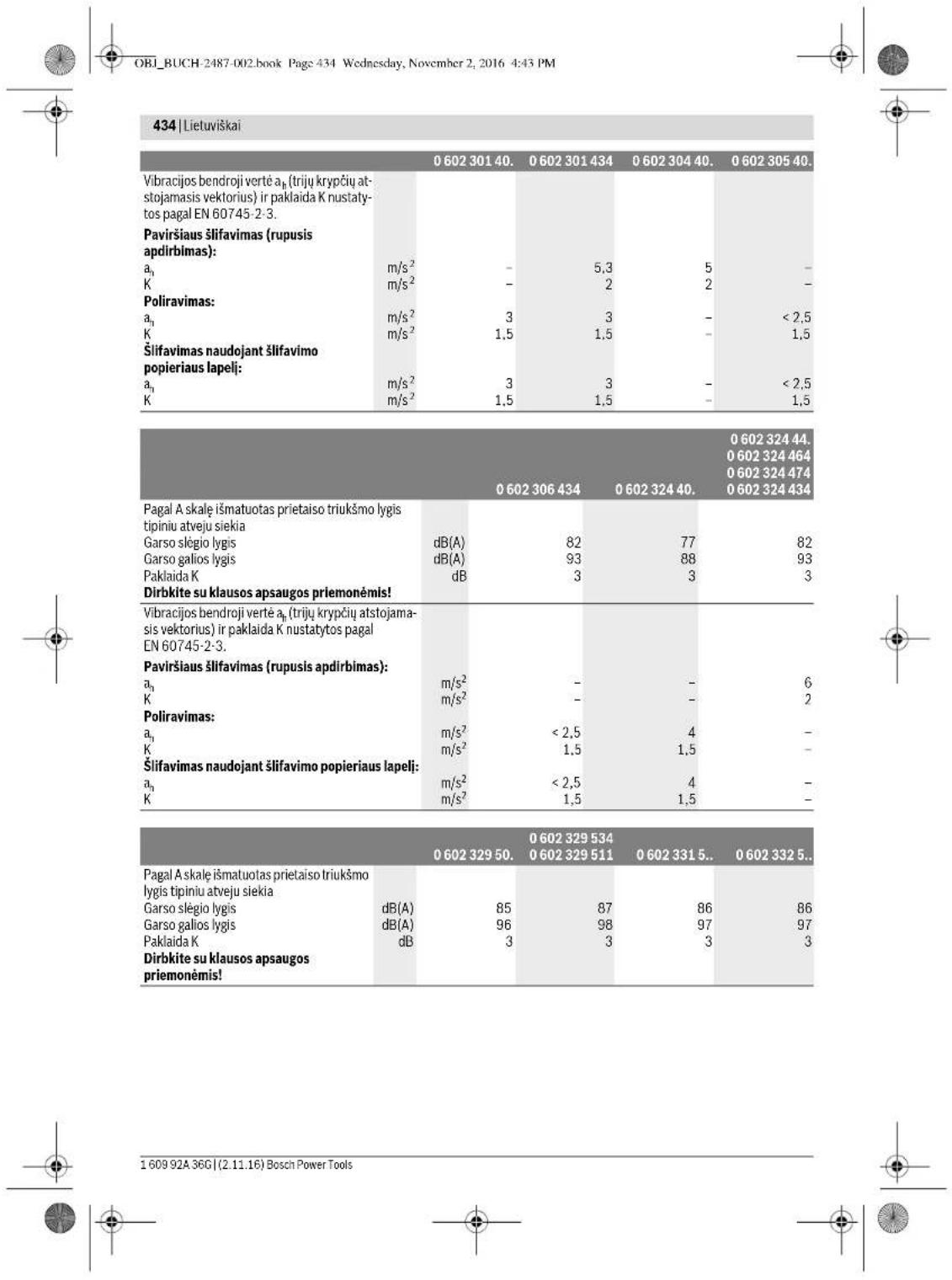

Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia Garso slėgio lygis Garso galios lygis Paklaida K Dirbkite su klausos apsaugos priemonėmis! dB(A) dB(A)

(trijų krypčių at- stojamasis vektorius) ir paklaida K nustaty- tos pagal EN 60745-2-3. Paviršiaus šlifavimas (rupusis apdirbimas):

Šlifavimas naudojant šlifavimo popieriaus lapelį:

Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia Garso slėgio lygis Garso galios lygis Paklaida K Dirbkite su klausos apsaugos priemonėmis! dB(A) dB(A)

Vibracijos bendroji vertė a

(trijų krypčių atstojama- sis vektorius) ir paklaida K nustatytos pagal EN 60745-2-3. Paviršiaus šlifavimas (rupusis apdirbimas):

Šlifavimas naudojant šlifavimo popieriaus lapelį:

Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia Garso slėgio lygis Garso galios lygis Paklaida K Dirbkite su klausos apsaugos priemonėmis! dB(A) dB(A)

OBJ_BUCH-2487-002.book Page 434 Wednesday, November 2, 2016 4:43 PMLietuviškai | 435 Bosch Power Tools 1 609 92A 36G | (2.11.16) Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 normoje standartizuotą matavimo metodą, ir jį galima naudoti elektriniams įrankiams palyginti. Jis skirtas vibracijos poveikiui laikinai įvertinti. Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis nau- dojamas kitokiai paskirčiai, su kitokia papildoma įranga arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laiko- tarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos poveikį per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įver- tinus, vibracijos poveikis per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite pa- pildomas apsaugos priemones, pvz.: elektrinių ir darbo įran- kių techninę priežiūrą, rankų šildymą, darbo eigos organizavi- mą. Atitikties deklaracija Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka privalomus Direktyvų 2011/65/ES, 2014/30/ES, 2006/42/EB reikalavimus ir jų pakeitimus bei šiuos standartus: EN 60745-1, EN 60745-2-3, EN50581. Techninė byla (2006/42/EB) laikoma: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Vibracijos bendroji vertė a

(trijų krypčių at- stojamasis vektorius) ir paklaida K nustaty- tos pagal EN 60745-2-3. Paviršiaus šlifavimas (rupusis apdirbimas):

Šlifavimas naudojant šlifavimo popieriaus lapelį:

Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia Garso slėgio lygis Garso galios lygis Paklaida K Dirbkite su klausos apsaugos priemonėmis! dB(A) dB(A)

Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vektorius) ir paklaida K nustatytos pagal EN 60745-2-3. Paviršiaus šlifavimas (rupusis apdirbimas):

Šlifavimas naudojant šlifavimo popieriaus lapelį:

• Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-2487-002.book Page 435 Wednesday, November 2, 2016 4:43 PM436 | Lietuviškai 1 609 92A 36G | (2.11.16) Bosch Power Tools Montavimas Apsauginės įrangos montavimas Bendrosios nuorodos Prieš pradėdami reguliuoti prietaisą, keisti priedus ar prieš padėdami nenaudojamą elektrinį įrankį, nutrau- kite energijos tiekimą. Ši atsargos priemonė padės iš- vengti netyčinio elektrinio įrankio įjungimo. Nuoroda: jei dirbant sulūžta šlifavimo diskas arba pažeidžia- mas apsauginio gaubto arba elektrinio įrankio įtvaras, elektri- nį įrankį reikia nedelsiant nusiųsti į klientų aptarnavimo sky- rių; adresai pateikti skyriuje „Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba“. Apsauginius gaubtus nustatykite taip, kad būtų užkirs- tas kelias kibirkštims lėkti dirbančiojo kryptimi. Nuoroda: Ant apsauginio gaubto esantys kodiniai kumšteliai užtikrina, kad bus uždedamas tik elektriniam įrankiui tinkantis apsauginis gaubtas. Apsauginis gaubtas, skirtas šlifuoti (žr. pav. A) – Užmaukite apsauginį gaubtą 6, kodinį kumštelį 8 nukreipę į kodinę išpjovą, ant suklio kakliuko 4 ir stumkite tol, kol ap- sauginio gaubto kraštelis priglus prie elektrinio įrankio jun- gės. – Apsauginio gaubto padėtį pritaikykite pagal atliekamą dar- bą. –Kad užfiksuotumėte apsauginį gaubtą, fiksuojamąjį varžtą 7 užveržkite ne mažesniu kaip 10 Nm užveržimo momentu. Apsauginis gaubtas, skirtas pjauti Norint pjauti standžiomis šlifavimo priemonėmis, rei- kia naudoti specialų pjauti skirtą apsauginį gaubtą. Pjaudami akmenį visada naudokite nusiurbimo gaubtą, skirtą pjauti su kreipiamosiomis pavažomis (papildoma įranga). Apsauginiai gaubtai, skirti pjovimui, montuojami analogiškai kaip ir standartiniai apsauginiai gaubtai (žr. A pav.). Vibraciją slopinanti papildoma rankena (žr. pav. B) Vibraciją slopinanti papil- doma rankena sumažina vibraciją, todėl darbas tampa malo- nesnis ir saugesnis. Elektrinį įrankį leidžiama naudoti tik su papildoma ran- kena 2. – Papildomą rankeną 2 priklausomai nuo darbo metodo pri- sukite prie reduktoriaus korpuso kairėje arba dešinėje. Jokiu būdu nedarykite jokių apsauginės rankenos pa- keitimų. Nenaudokite pažeistos apsauginės rankenos. Rankos apsauga (žr. pav. C) Norėdami dirbti su guminiu lėkštiniu disku 17 arba ci- lindriniu šepečiu/diskiniu šepečiu/žiedlapiniu šlifavi- mo disku, visada uždėkite rankos apsaugą 9. – Pritvirtinkite rankos apsaugą 9 papildoma rankena 2. Šlifavimo įrankių tvirtinimas Bendrosios nuorodos Prieš pradėdami reguliuoti prietaisą, keisti priedus ar prieš padėdami nenaudojamą elektrinį įrankį, nutrau- kite energijos tiekimą. Ši atsargos priemonė padės iš- vengti netyčinio elektrinio įrankio įjungimo. Atkreipkite dėmesį į šlifavimo įrankių matmenis. Kiaurymės skersmuo turi tiksliai tikti tvirtinamajai jungei. Nenaudokite adapterių ar tvirtinamųjų elementų. – Nuvalykite šlifavimo suklį 3 ir visas montuojamas dalis. Įstatę šlifavimo įrankį, prieš įjungdami patikrinkite, ar šlifavimo įrankis tinkamai pritvirtintas ir ar jis gali lais- vai suktis. Įsitikinkite, kad šlifavimo įrankis nekliūva už apsauginio gaubto ar kitų dalių. Šlifavimo, pjovimo ir rupiojo šlifavimo diskų montavimas (žr. pav. D1 – D2) Įdėjimas – Įsitikinkite, kad primontuotas tinkamas apsauginis gaubtas (žr. „Apsauginės įrangos montavimas“, 436 psl.). – Tvirtinamąją jungę 10 uždėkite ant šlifavimo suklio 3. Tvirtinamojoje jungėje 10 aplink centravimo briauną yra įdėta plastikinė dalis („O“ formos žiedas). Jei „O“ formos žiedo nėra arba jis pažeistas, prieš montuojant tvirtinamąją jungę 10, jį būtina pakeisti. – Pageidaujamą šlifavimo įrankį 11 (šlifavimo, pjovimo ar ru- piojo šlifavimo diską) atitinkamai pagal sukimosi kryptį už- dėkite ant šlifavimo suklio 3. –Prispaudžiamąją veržlę 12 uždėkite ant suklio sriegio taip, kad prispaudžiamosios veržlės viduryje esanti išėma būtų nukreipta aukštyn. –Rageliniu raktu 13 tvirtai užveržkite prispaudžiamąją verž- lę: užverždami prilaikykite šlifavimo suklį veržliarakčiu 14, uždėtu ant šlifavimo suklio 3 briaunų. Galioja šiems tipams: – 0 602 304 40. – 0 602324 434 – 0 602324 44. – 0 602324 464 – 0 602324 474 – 0 602 329 5 – 0 602 331 5 – 0 602 332 5 – 0 602 334 5 Galioja šiems tipams: – 0 602304 40. – 0 602324 434 – 0 602324 44. – 0 602324 464 – 0 602324 474 – 0 602 329 5 – 0 602 331 5 – 0 602 332 5 – 0 602 334 5 Galioja šiems tipams: – 0 602 301 4
• – 0 602305 40. – 0 602306 434 – 0 602 324 40. Galioja šiems tipams: – 0 602304 40. – 0 602 324 44., p. 464
• , – 0 602 329 5 – 0 602 331 5 – 0 602 332 5 – 0 602 334 5 OBJ_BUCH-2487-002.book Page 436 Wednesday, November 2, 2016 4:43 PMLietuviškai | 437 Bosch Power Tools 1 609 92A 36G | (2.11.16) Nuėmimas – Laikykite šlifavimo suklį 3 veržliarakčiu 14, uždėtu ant šli- favimo suklio briaunų. – Nusukite prispaudžiamąją veržlę 12 rageliniu raktu 13 nuo šlifavimo suklio, prilaikydami veržliarakčiu 14, uždėtu ant šlifavimo suklio briaunų. – Tada nuo šlifavimo suklio nuimkite šlifavimo įrankį bei tvir- tinamąją jungę. Elektrinis įrankis su suklio fiksuojamuoju klavišu 5 Galioja šiems tipams: – 0 602 324 40. – 0 602 324 434 – 0 602 324 44. Jei elektrinis įrankis yra su suklio fiksuojamuoju klavišu 5, montuojant šlifavimo įrankį, veržliniu raktu prilaikyti nereikia (žr.pav.E1–E2). Suklio fiksuojamąjį klavišą spauskite tik tada, kai šlifa- vimo suklys visiškai sustojęs. Priešingu atveju galite pa- žeisti elektrinį įrankį. –Prieš įdėdami šlifavimo įrankį, paspauskite suklio fiksuoja- mąjį klavišą 5, kad užfiksuotumėte suklį 3, ir klavišą laiky- kite paspaustą. –Uždėkite pageidaujamą šlifavimo įrankį (žr. „Šlifavimo, pjovimo ir rupiojo šlifavimo diskų montavimas“, 436 psl.). –Norėdami atfiksuoti šlifavimo suklio fiksatorių, atleiskite suklio fiksuojamąjį klavišą 5. Guminio lėkštinio šlifavimo disko montavimas (žr. pav. F) Įdėjimas – Įsitikinkite, kad primontuota rankos apsauga ir papildoma rankena (žr. „Apsauginės įrangos montavimas“, 436 psl.). –Guminį lėkštinį šlifavimo diską 17 uždėkite ant šlifavimo suklio 3. – Šlifavimo popieriaus lapelį 16 uždėkite ant guminio lėkšti- nio šlifavimo disko. – Ant suklio sriegio uždėkite apvaliąją veržlę 15. – Rageliniu raktu 13 tvirtai užveržkite apvaliąją veržlę: už- verždami prilaikykite šlifavimo suklį veržliarakčiu 14, už- dėtu ant šlifavimo suklio briaunų 3. Apvalioji veržlė 15 turi būti visiškai įsukta į guminio lėkštinio šlifavimo disko išlinkį, kad šlifuojant netrukdytų ir tvirtai laiky- tųsi šlifavimo popieriaus lapelis. Nuėmimas – Laikykite šlifavimo suklį 3 veržliarakčiu 14, uždėtu ant šli- favimo suklio briaunų. –Apvaliąją veržlę 15 rageliniu raktu 13 nusukite nuo šlifavi- mo suklio, prilaikydami veržliarakčiu 14 , uždėtu ant šlifavi- mo suklio briaunų. – Nuo šlifavimo suklio nuimkite šlifavimo popieriaus lapelį ir guminį lėkštinį šlifavimo diską. Medvilninio poliravimo disko tvirtinimas (žr. pav. G) Įdėjimas Medvilninio poliravimo disko sriegis turi tiksliai tikti šlifavimo suklio sriegiui (M14). – Įsitikinkite, kad primontuota rankos apsauga ir papildoma rankena (žr. „Apsauginės įrangos montavimas“, 436 psl.). –Medvilninį poliravimo diską 18 sukite ant šlifavimo suklio 3 tiek, kad jis tvirtai priglustų prie šlifavimo suklio briaunų, skirtų raktui uždėti, tuo metu prilaikydami veržliarakčiu 14, uždėtu ant šlifavimo suklio 3 briaunų. Nuėmimas –Tvirtai uždėtą medvilninį poliravimo diską 18 veržliarak- čiu, uždėtu ant jo briaunų, nusukite nuo šlifavimo suklio, prilaikydami veržliarakčiu 14, uždėtu ant šlifavimo suklio 3 briaunų. Vielinio šepečio tvirtinimas (žr. pav. H) Įdėjimas Vielinio šepečio sriegis turi tiksliai tikti šlifavimo suklio sriegiui (M14). – Įsitikinkite, kad primontuota rankos apsauga ir papildoma rankena (žr. „Apsauginės įrangos montavimas“, 436 psl.). – Pageidaujamą vielinį šepetį 19 (cilindrinį/diskinį šepetį) sukite ant šlifavimo suklio 3 tiek, kad jis tvirtai priglustų prie šlifavimo suklio briaunų, skirtų raktui uždėti, tuo metu prilaikydami veržliarakčiu 14, uždėtu ant šlifavimo suklio briaunų. Nuėmimas –Tvirtai uždėtą vielinį šepetį 19 veržliarakčiu, uždėtu ant jo briaunų, nusukite nuo šlifavimo suklio, prilaikydami verž- liarakčiu 14, uždėtu ant šlifavimo suklio 3 briaunų. Dulkių, pjuvenų ir drožlių nusiurbimas Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių me- dienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukelian- čios, o ypač, kai mediena yra apdorota specialiomis medie- nos priežiūros priemonėmis (chromatu, medienos apsau- gos priemonėmis). Medžiagas, kuriose yra asbesto, lei- džiama apdoroti tik specialistams. –Jei yra galimybė, naudokite apdirbamai medžiagai tin- kančią dulkių nusiurbimo įrangą. –Pasirūpinkite geru darbo vietos vėdinimu. Galioja šiems tipams: – 0 602 301 4 – 0 602305 40. – 0 602306 434 – 0 602 324 40. Galioja šiems tipams: – 0 602 301 4 p. 434
• – 0 602305 40. – 0 602306 434 – 0 602 324 40. Galioja šiems tipams: – 0 602304 40. – 0 602 324 44., p. 464
• , – 0 602 329 5 – 0 602 331 5 – 0 602 332 5 – 0 602 334 5 OBJ_BUCH-2487-002.book Page 437 Wednesday, November 2, 2016 4:43 PM438 | Lietuviškai 1 609 92A 36G | (2.11.16) Bosch Power Tools – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Laikykitės jūsų šalyje galiojančių apdorojamoms medžia- goms taikomų taisyklių. Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul- kės lengvai užsidega. Prijungimas prie elektros tinklo Elektriniams įrankiams eksploatuoti jums reikia dažnio keiti- klio, trifazės kintamosios srovės, kurios dažnis atitinka firmi- nėje lentelėje nurodytą dažnį. Dažnio keitikliai yra įvairių dydžių, dažnių, antrinių įtampų ir vardinių galių. Dažnio keitiklio parinkimas priklauso nuo pri- jungiamo elektrinio įrankio. Pasirinkdami dažnio keitiklį, pasi- konsultuokite su Bosch specializuotos prekybos atstovais. Elektrinį įrankį jūs gaunate su keturių metrų ilgio specialiu ka- beliu be kištuko. Norint jį įjungti, prie specialaus kabelio reikia prijungti keturpolį CEE kištuką (kodinė spalva žalia). Be to, siekiant apsaugoti nuo perkrovos, prie elektrinio įran- kio galima prijungti įprastinį variklio apsauginį jungiklį. Šio va- riklio apsauginio jungiklio nustatymo diapazonas turi apimti elektrinio įrankio vardinę srovę (žr. „Techniniai duomenys“). Variklio apsauginis jungiklis turi sureaguoti greičiau nei per se- kundę. Tuo tikslu laikykitės variklio apsauginio jungiklio naudoji- mo instrukcijoje pateiktų saugos nuorodų ir montavimo instrukcijų! CEE kištuko montavimas (žr. pav. I1–I2) – Atsukite abu varžtus 22 ir iš CEE kištuko 24 korpuso ištrau- kite kištuko mazgą 21 p. 434

– Plastikinę įvorę 25 nupjaukite pagal specialaus laido, pri- jungto prie elektrinio įrankio, skersmenį ir CEE kištuko kor- pusą stumkite per specialųjį kabelį. – Keturias gyslas praveskite per laido įtempimo sumažinimo įtaisą 20. – Atsukite keturis mažus varžtus 23 kištuko mazge 21 ir įsta- tykite rudos gyslos L1 tūtelę į kontaktinę įvorę L1, mėlynos gyslos L2 tūtelę į kontaktinę įvorę L2, juodos gyslos L3 tūtelę į kontaktinę įvorę L3 bei žalios-geltonos gyslos tūtelę į apsauginio kontakto įvorę . –Kad užfiksuotumėte keturias gyslas, vėl tvirtai įsukite ketu- ris mažus varžtus 23 kištuko mazge 21. –Tada laido įtempimo sumažinimo įtaisą 20 prisukite tvirtai ant kabelio su apvalkalu taip, kad gyslų galinių tūtelių ne- veiktų tempimo jėga. –Kištuko mazgą 21 vėl įstatykite į CEE kištuko 24 korpusą ir vėl tvirtai įsukite abu varžtus 22. – Tada patikrinkite, ar gerai veikia apsauginis laidas. –Elektrinio įrankio CEE kištuką 24 įstatykite į dažnio keiti- klio jungiamąją įvorę. Dabar dažnio keitiklį galite prijungti prie elektros energijos šaltinio. Kaip dažnio keitiklį prijungti prie elektros energijos šaltinio, rasite dažnio keitiklio naudojimo instrukcijoje. Patikrinkite sukimosi kryptį! Sukimosi krypties tikrinimas Šlifavimo suklio sukimosi kryptis turi sutapti su rodyklės ant elektrinio įrankio kryptimi. Jei pirmojo įjungimo metu šlifavimo suklys (žr. „Elektrinio įrankio įjungimas/išjungimas“, 438 psl.) sukasi netinkama kryptimi, elektrinį įrankį turite tuoj pat išjungti ir atjungti nuo elektros energijos šaltinio. – Dar kartą atsukite abu varžtus 22 ir iš CEE kištuko 24 kor- puso vėl ištraukite kištuko mazgą 21. – Rudos ir juodos gyslų tūteles ištraukite iš jų kontaktinių įvo- rių. – Juodos gyslos L3 tūtelę įstatykite į kontaktinę įvorę L1, o rudos gyslos L1 tūtelę į kontaktinę įvorę L3. –Kad užfiksuotumėte gyslas, vėl tvirtai įsukite keturis mažus varžtus 23 kištuko mazge 21. –Kištuko mazgą 21 vėl įstatykite į CEE kištuko 24 korpusą ir vėl tvirtai įsukite abu varžtus 22. – Tada patikrinkite, ar gerai veikia apsauginis laidas. –Elektrinį įrankį vėl prijunkite prie elektros energijos tiekimo sistemos. Naudojimas Paruošimas naudoti Maitinimo šaltinio įtampa ir dažnis turi sutapti su elek- trinio įrankio firminėje lentelėje pateiktais duomeni- mis. Prieš pradėdami dirbti patikrinkite šlifavimo įrankį. Šlifavimo įrankis turi būti nepriekaištingai uždėtas ir turi laisvai suktis. Atlikite bandomąjį paleidimą ir leis- kite elektriniam įrankiui ne mažiau kaip 1 minutę veikti be apkrovos. Nenaudokite pažeistų, nelygių ar vibruo- jančių šlifavimo įrankių. Pažeisti šlifavimo įrankiai gali su- lūžti ir sužaloti. Įjungimo-išjungimo jungiklį 1 nustatykite į padėtį „Iš- j.“, jei elektrinis įrankis nelauktai nustoja veikti, nors įjungimo-išjungimo jungiklis nustatytas į padėtį „Įj.“. Tokiu būdu apsaugosite nuo netikėto pakartotinio paleidi- mo. Prieš vėl įjungdami elektrinį įrankį, patikrinkite elek- tros energijos šaltinį (žr. „Prijungimas prie elektros tinklo“, 438 psl.). Prieš prijungdami dažnio keitikl į prie elektros tinklo, visada pirmiausia sujunkite elektrinį įrankį su dažnio keitikliu. Kad tausotumėte energiją, elektrinį įrankį įjunkite tik tada, kai naudosite. Dažnio keitiklio įjungimas ir išjungimas Kad galėtumėte įjungti elektrinį įrankį, pirmiausia turite įjungti dažnio keitiklį. Tuo tikslu laikykitės dažnio keitiklio naudojimo instrukcijos. Elektrinio įrankio įjungimas/išjungimas su apsauginiu stumiamuoju jungikliu (žr. pav. J1) Galioja šiems tipams: – 0 602 324 4.. –Norėdami elektrinį prietaisą įjungti, įjungimo-išjungimo jungiklį 1 pastumkite į priekį. OBJ_BUCH-2487-002.book Page 438 Wednesday, November 2, 2016 4:43 PMLietuviškai | 439 Bosch Power Tools 1 609 92A 36G | (2.11.16) –Norėdami užfiksuoti paspaustą įjungimo-išjungimo jungi- klį 1, spauskite įjungimo-išjungimo jungiklio 1 priekinę dalį žemyn, kol jis užsifiksuos. –Norėdami elektrinį įrankį išjungti, įjungimo-išjungimo jun- giklį 1 atleiskite. Esant užfiksuotam įjungimo-išjungimo jungikliui 1, trum- pai paspauskite žemyn ir tada atleiskite. Elektrinio įrankio įjungimas/išjungimas su apsauginiu jungikliu (žr. pav. J2) –Norėdami elektrinį prietaisą įjungti, įjungimo-išjungimo jungiklį 1 pastumkite į priekį ir po to jį paspauskite. –Norėdami užfiksuoti paspaustą įjungimo-išjungimo jungi- klį 1, pastumkite įjungimo-išjungimo jungiklį 1 toliau į prie- kį. –Norėdami išjungti prietaisą, atleiskite įjungimo-išjungimo jungiklį 1 arba, jei jis užfiksuotas, trumpam paspauskite ir vėl atleiskite įjungimo-išjungimo jungiklį 1. Darbo patarimai Prieš pradėdami reguliuoti prietaisą, keisti priedus ar prieš padėdami nenaudojamą elektrinį įrankį, nutrau- kite energijos tiekimą. Ši atsargos priemonė padės iš- vengti netyčinio elektrinio įrankio įjungimo. Būkite atsargūs pjaudami atramines sienas, žr. skyrių „Statikos nuorodos“. Įtvirtinkite ruošinį, jei jis tvirtai neguli veikiamas tik sa- vojo svorio. Neapkraukite elektrinio įrankio tiek, kad jis sustotų. Jei įrankis buvo veikiamas didele apkrova, kad jis at- vėstų, kelias minutes leiskite jam veikti tuščiąja eiga. Šlifavimas žiedlapiniu šlifavimo disku Su žiedlapiniu šlifavimo disku (papildoma įranga) galite ap- dirbti net ir išgaubtas plokštumas ar profilius. Žiedlapinio šlifavimo disko, lyginant su įprastiniais šlifavimo diskais, naudojimo laikas yra ilgesnis, jis kelia mažiau triukš- mo ir mažiau įkaitina šlifuojamąjį paviršių. Metalo pjovimas (žr. pav. K) Norint pjauti standžiomis šlifavimo priemonėmis, rei- kia naudoti specialų pjauti skirtą apsauginį gaubtą. Pjaudami stumkite elektrinį įrankį pagal apdorojamą paviršių pritaikyta pastūma. Pjovimo disko nespauskite, neperkreipki- te ir nešvytuokite. Iš inercijos besisukančių pjovimo disk ų nestabdykite spaus- dami į šoną. Elektrinį įrankį visada reikia stumti priešinga disko sukimuisi kryptimi. Priešingu atveju iškyla pavojus, kad jis nekontro- liuojamai iššoks iš pjūvio vietos. Norėdami pjauti profilius ar keturbriaunius vamzdžius, geriau- siai pasirinkite mažiausią skersmenį. Akmens pjovimas Pjaudami akmenį, pasirūpinkite pakankamu dulkių nu- siurbimu. Dirbkite su apsaugine kauke. Elektrinį įrankį leidžiama naudoti tik sausajam pjovi- mui ir šlifavimui. Akmeniui pjauti geriausia naudoti deimantinį pjovimo diską. Kad įrankis nepersikreiptų, reikia naudoti specialų nusiurbi- mo gaubtą su kreipiamosiomis pavažomis. Elektrinį įrankį naudokite tik su dulkių nusiurbimo įranga ir dirbkite su respiratoriumi. Siurblys turi būti skirtas uolienų dulkėms siurbti. Bosch siūlo specialius pritaikytus dulkių siurblius. –Elektrinį įrankį įjunkite ir kreipiamųjų pavažų priekine dali- mi uždėkite ant ruošinio. Stumkite elektrinį įrankį pagal ap- dorojamą paviršių pritaikyta pastūma. Pjaunant ypač kietus ruošinius, pvz., betoną, kurio sudėtyje yra didelis kiekis žvyro, deimantinis pjovimo diskas gali per- kaisti ir sugesti. Kad diskas perkaitęs, galima spręsti iš ki- birkščių srauto, atsiradusio aplink besisukantį diską. Tokiu atveju, pjovimą nutraukite ir, kad deimantinis pjovimo diskas atvėstų, leiskite jam šiek tiek suktis tuščiąja eiga di- džiausiu sūkių skaičiumi. Pastebimai sumažėjęs darbo našumas ir kibirkščių vainikas rodo, kad deimantinis pjovimo diskas atšipo. Jį galite išgaląsti atlikdami trumpus pjūvius abrazyvinėje medžiagoje, pvz., kal- kakmenyje. Statikos nuorodos Pjūviams atraminėse sienose taikomas standartas DIN 1053, 1 dalis arba elektrinio įrankio naudojimo šalyje galiojantys rei- kalavimai. Šių direktyvų būtina laikytis. Prieš pradėdami dirbti pasikon- sultuokite su statybos inžinieriumi, architektu ar atsakingu statybos vadovu. Rupusis šlifavimas Niekada nenaudokite pjovimo diskų šlifavimo dar- bams. Geriausių rupaus šlifavimo rezultatų pasieksite tada, kai šlifa- vimo diską laikysite nuo 30° iki 40° kampu. Elektrinį įrankį ve- džiokite šiek tiek spausdami. Tada ruošinys labai neįkais, ne- pakis jo spalva ir nebus rievių. Šlifavimas naudojant šlifavimo popierių su guminiu lėkšti- niu šlifavimo disku Tinkamas šlifavimo popierius parenkamas priklausomai nuo medžiagos, kurią reikia apdoroti. Bosch siūlo įvairius kokybiškus šlifavimo popieriaus lapelius, tinkamus guminiams lėkštiniams šlifavimo diskams. Kreipki- tės patarimo į specializuotos prekybos atstovą. Poliravimas su medvilniniu poliravimo disku Poliruojant šlifavimo priemonės uždedama ant apdorojamos medžiagos arba medvilninio poliravimo disko ir sukamaisiais judesiais įtrinama į medžiagos paviršių. Galioja šiems tipams: – 0 602 301 4.. – 0 602304 40. – 0 602305 40. – 0 602306 434 – 0 602 329 5.. – 0 602 331 5.. – 0 602 332 5.. – 0 602 334 5.. OBJ_BUCH-2487-002.book Page 439 Wednesday, November 2, 2016 4:43 PM440 | Lietuviškai 1 609 92A 36G | (2.11.16) Bosch Power Tools Jei dirbate keliomis poliravimo pakopomis, kurias pasirinkus naudojama mažesnio grūdėtumo poliravimo priemonė, tai kiekvienam poliravimo priemonės grūdėtumui turite naudoti atskirą medvilninį diską. Tarp poliravimo veiksmų kruopščiai nuvalykite apdorojamos medžiagos paviršių. Priežiūra ir servisas Priežiūra ir valymas Prieš pradėdami reguliuoti prietaisą, keisti priedus ar prieš padėdami nenaudojamą elektrinį įrankį, nutrau- kite energijos tiekimą. Ši atsargos priemonė padės iš- vengti netyčinio elektrinio įrankio įjungimo. Reguliariai valykite elektrinį įrankį ir ventiliacines an- gas jo korpuse, tuomet galėsite dirbti kokybiškai ir sau- giai. Esant ekstremalioms darbo sąlygoms, jei yra galimybė, visada naudokite nusiurbimo įrenginį. Ventiliacines an- gas dažnai prapūskite ir prijunkite nuotėkio srovės ap- sauginį išjungiklį (PRCD). Apdorojant metalus elektrinio įrankio viduje gali nusėsti laidžios dulkės. Gali būti pažei- džiama elektrinio įrankio apsauginė izoliacija. Reguliariai matuokite šlifavimo suklio tuščiosios eigos sūkių skaičių. Jei išmatuota vertė daugiau kaip 10 % yra mažesnė arba didesnė už nurodytą tuščiosios eigos sūkių skičių (žr. „Techniniai duomenys“), dėl elektrinio įrankio patikrinimo turite kreiptis į Bosch elektrinių įrankių remonto dirbtuves. Kai tuščiosios eigos sūkių skaičius per didelis, gali sulūžti darbo įrankis, kai sūkių skaičius per mažas, sumažėja darbo našumas. Naudokite tik originalų kabelį! Kaskart prieš pradėda- mi naudoti elektrinį įrankį patikrinkite kabelį ir kištu- ką, ar nėra pažeidimų. Siekiant išvengti pavojų, kabelį ir kištuką remontuoti draudžiama, juos reikia pakeisti. Dėl techninės priežiūros ir remonto darbų kreipkitės tik į kvalifikuotus specialistus. Taip bus užtikrinama, jog elektrinis įrankis išliks saugus. Nuo elektros tinklo atjungto elektrinio įrankio jungiamąsias įvores, movas ir kištuką valykite sausa, nesipūkuojančia šluoste ir pašalinkite dulkes ir nešvarumų daleles. Po pirmųjų 150 darbo valandų išvalykite pavarą švelniai vei- kiančiu tirpiklio tirpalu. Vykdykite tirpiklio gamintojo pateik- tus naudojimo ir šalinimo nurodymus. Po to sutepkite pavarą specialiu Bosch tepalu, skirtu pavaroms tepti. Po pirmojo iš- valymo kartokite šią išvalymo procedūrą kas 300 darbo valan- dų. Įgaliota Bosch klientų aptarnavimo įmonė greitai ir patikimai atlieka techninės priežiūros ir remonto darbus. Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elek- trinių įrankių remonto dirbtuvėse. Papildomą įrangą tinkamai sandėliuokite ir rūpestingai prižiū- rėkite. Papildoma įranga Informaciją apie visą kokybiškos papildomos įrangos pro- gramą galite gauti interneto svetainėse www.bosch-pt.com ir www.boschproductiontools.com, arba prekybos įmonėje. Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informaciją apie at- sargines dalis rasite čia: www.bosch-pt.com Bosch naudotojų konsultavimo tarnybos specialistai mielai at- sakys į klausimus apie mūsų gaminius ir papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome bū- tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: [phone] ļrankių remontas: [phone] Faksas: [phone] El. paštas: [e-mail] Šalinimas Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti. Nemeskite elektrinių įrankių į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę ak- tus, naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Galimi pakeitimai. OBJ_BUCH-2487-002.book Page 440 Wednesday, November 2, 2016 4:43 PM | 441 Bosch Power Tools 1 609 92A 36G | (28.10.16)
