NAVODILA ZA UPORABO HWS 810230 Professional BOSCH

Maks. premer brusilnega koluta mm 125 125 125 Navoj brusilnega vretena M14 M14 M14 Teža po EPTA-Procedure 01:2014 – z dodatnim ročajem z blažilnim mehanizmom kg 3,2 3,2 3,2 Zaščitni razred /I /I /I Vrsta zaščite IP 20 IP 20 IP 20 Visokofrekvenčni kotni brusilnik Kataloška številka 0 602 304 ... 0 602 305 ...

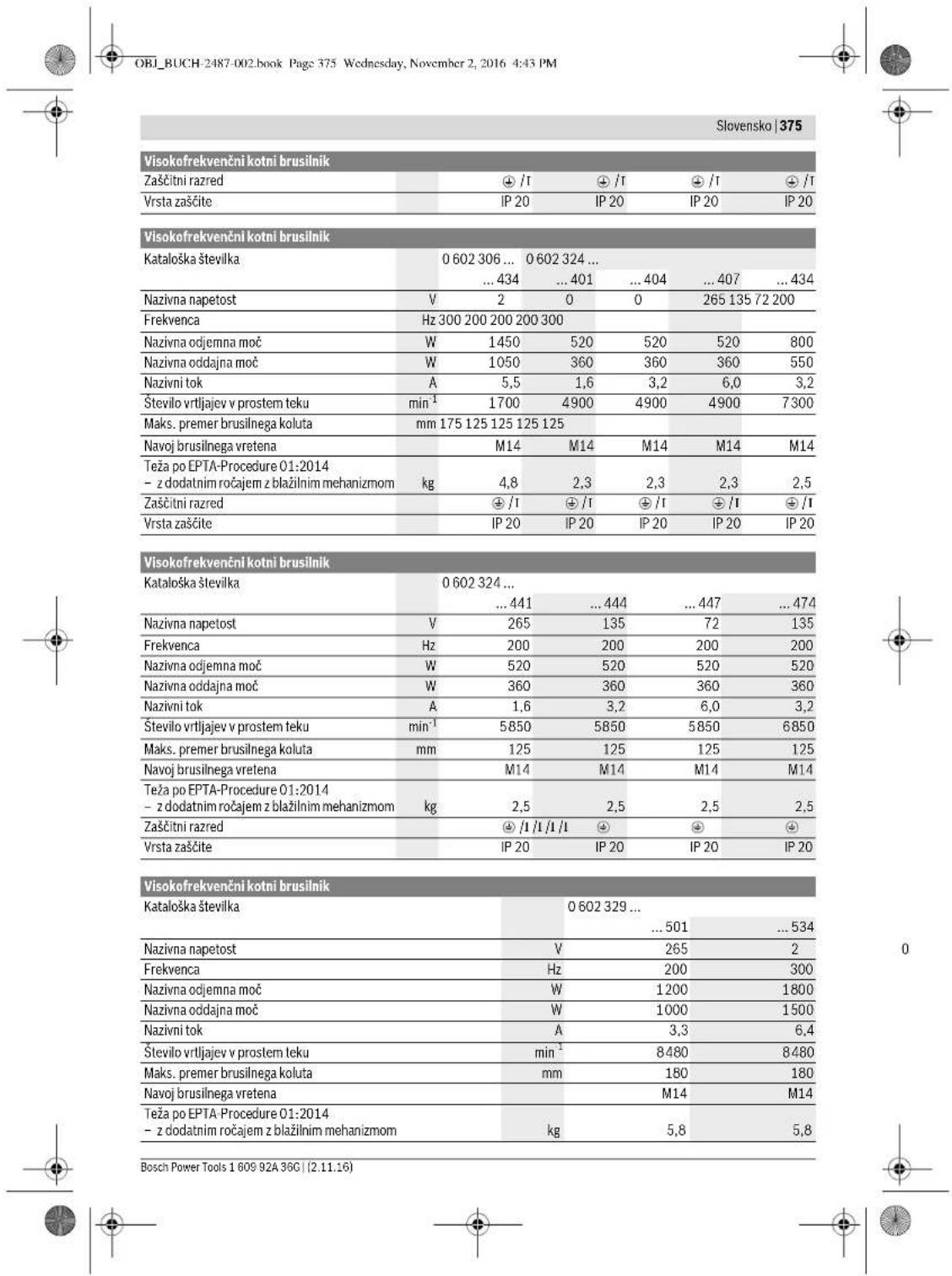

Maks. premer brusilnega koluta mm 175 125 125 125 125 Navoj brusilnega vretena M14 M14 M14 M14 M14 Teža po EPTA-Procedure 01:2014 – z dodatnim ročajem z blažilnim mehanizmom kg 4,8 2,3 2,3 2,3 2,5 Zaščitni razred /I /I /I /I /I Vrsta zaščite IP 20 IP 20 IP 20 IP 20 IP 20 Visokofrekvenčni kotni brusilnik Visokofrekvenčni kotni brusilnik Kataloška številka 0 602 324 ...

Maks. premer brusilnega koluta mm 125 125 125 125 Navoj brusilnega vretena M14 M14 M14 M14 Teža po EPTA-Procedure 01:2014 – z dodatnim ročajem z blažilnim mehanizmom kg 2,5 2,5 2,5 2,5 Zaščitni razred /I /I /I /I Vrsta zaščite IP 20 IP 20 IP 20 IP 20 Visokofrekvenčni kotni brusilnik Kataloška številka 0 602 329 ...

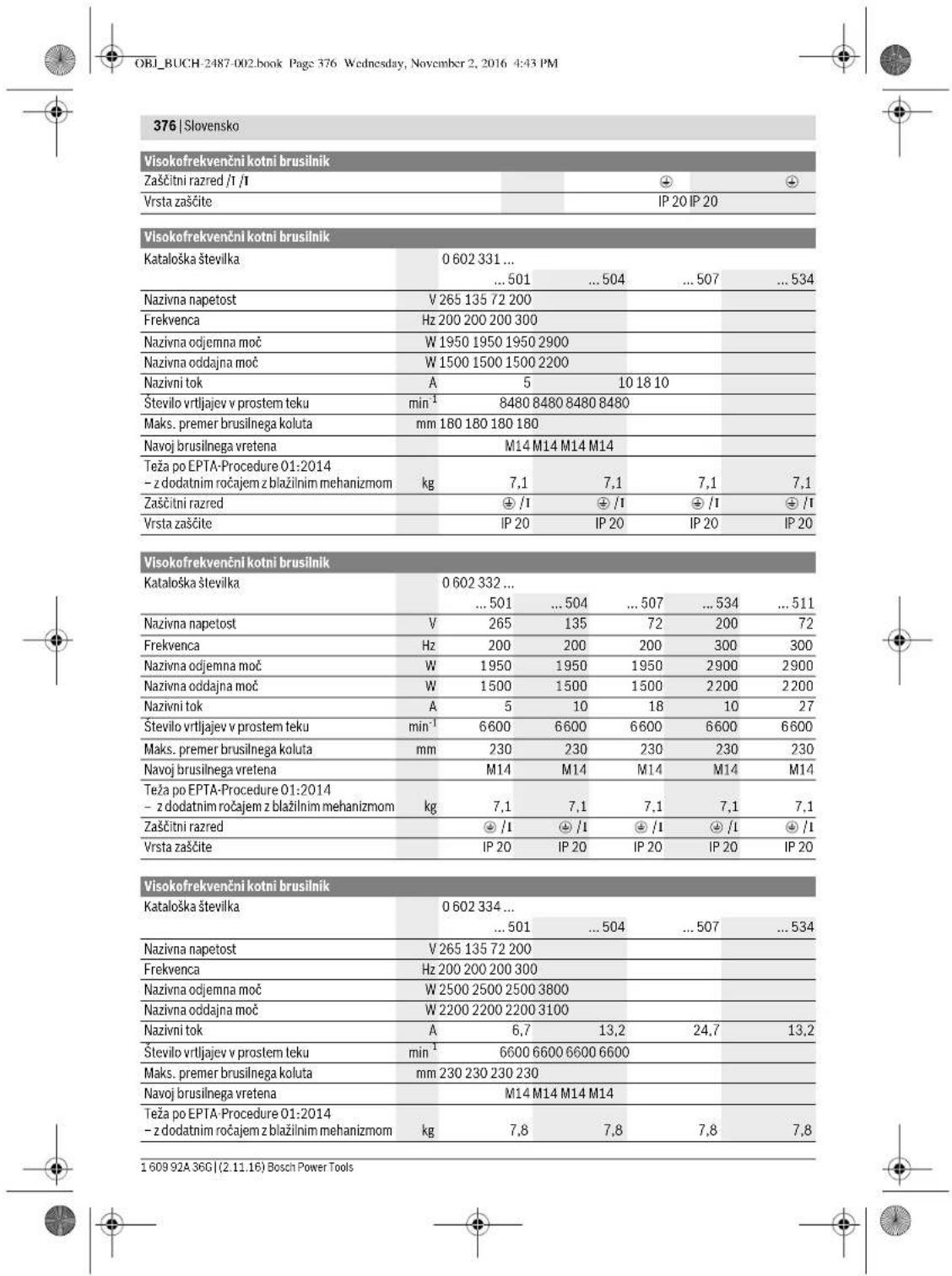

Maks. premer brusilnega koluta mm 180 180 180 180 Navoj brusilnega vretena M14 M14 M14 M14 Teža po EPTA-Procedure 01:2014 – z dodatnim ročajem z blažilnim mehanizmom kg 7,1 7,1 7,1 7,1 Zaščitni razred /I /I /I /I Vrsta zaščite IP 20 IP 20 IP 20 IP 20 Visokofrekvenčni kotni brusilnik Visokofrekvenčni kotni brusilnik Kataloška številka 0 602 332 ...

Maks. premer brusilnega koluta mm 230 230 230 230 230 Navoj brusilnega vretena M14 M14 M14 M14 M14 Teža po EPTA-Procedure 01:2014 – z dodatnim ročajem z blažilnim mehanizmom kg 7,1 7,1 7,1 7,1 7,1 Zaščitni razred /I /I /I /I /I Vrsta zaščite IP 20 IP 20 IP 20 IP 20 IP 20 Visokofrekvenčni kotni brusilnik Kataloška številka 0 602 334 ...

Nivo hrupa naprave po vrednotenju A znaša tipično Nivo zvočnega tlaka Nivo jakosti zvoka Netočnost K Nosite zaščitne glušnike! dB(A) dB(A)

Skupne vrednosti vibracij a

Nivo hrupa naprave po vrednotenju A znaša tipično Nivo zvočnega tlaka Nivo jakosti zvoka Netočnost K Nosite zaščitne glušnike! dB(A) dB(A)

Skupne vrednosti vibracij a

OBJ_BUCH-2487-002.book Page 377 Wednesday, November 2, 2016 4:43 PM378 | Slovensko 1 609 92A 36G | (2.11.16) Bosch Power Tools Podane vrednosti nivoja vibracij v teh navodilih so bile izmer- jene v skladu s standardiziranim merilnim postopkom po EN 60745 in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primeren je tudi za začasno oceno obreme- njenosti z vibracijami. Naveden nivo vibracij predstavlja glavne uporabe električne- ga orodja. Če pa se električno orodje uporablja še v druge na- mene, z različnim priborom, odstopajočimi vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenjenosti z vibracijami med določenim obdo- bjem uporabe občutno poveča. Za natančnejšo oceno obremenjenosti z vibracijami morate upoštevati tudi tisti čas, ko je naprava izklopljena in teče, ven- dar dejansko ni v uporabi. To lahko obremenjenost z vibraci- jami preko celotnega obdobja dela občutno zmanjša. Določite dodatne varnostne ukrepe za zaščito upravljalca pred vplivi vibracij, npr. Vzdrževanje električnega orodja in vstavnih orodij, segrevanje rok, organizacija delovnih postop- kov. Izjava o skladnosti Z izključno odgovornostjo izjavljamo, da je izdelek, opisan v „Tehničnih podatkih“, v skladu z vsemi relevantnimi določili direktiv 2011/65/EU, 2014/30/EU, 2006/42/ES, vključno z njihovimi spremembami in ustreza naslednjim normam: EN 60745-1, EN 60745-2-3, EN50581. Tehnična dokumentacija (2006/42/ES) pri: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY

Nivo hrupa naprave po vrednotenju A znaša tipično Nivo zvočnega tlaka Nivo jakosti zvoka Netočnost K Nosite zaščitne glušnike! dB(A) dB(A)

Skupne vrednosti vibracij a

Nivo hrupa naprave po vrednotenju A znaša tipično Nivo zvočnega tlaka Nivo jakosti zvoka Netočnost K Nosite zaščitne glušnike! dB(A) dB(A)

Skupne vrednosti vibracij a

OBJ_BUCH-2487-002.book Page 378 Wednesday, November 2, 2016 4:43 PMSlovensko | 379 Bosch Power Tools 1 609 92A 36G | (2.11.16) Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montaža Montaža zaščitnih priprav Splošna navodila Pred nastavitvijo naprave, zamenjavo delov pribora ali preden odložite električno orodje, morate prekiniti oskrbo z energijo. Ta previdnostni ukrep onemogoča ne- nameren zagon električnega orodja. Opozorilo: Po lomu brusilnega koluta med obratovanjem ali pri poškodovanju prijemal na zaščitnem pokrovu/na električ- nem orodju, morate električno orodje takoj poslati na naslov servisa; naslovi se nahajajo v odstavku „Servis in svetovanje o uporabi“. Nastavite zaščitne pokrove tako, da se prepreči letenje isker v smer posluževalca. Opozorilo: Kodirni utori na zaščitnih pokrovih zagotavljajo, da se lahko montira le takšen zaščitni pokrov, ki ustreza elek- tričnemu orodju. Zaščitni pokrov za brušenje (glejte sliko A) – Nataknite zaščitni pokrov 6 s kodirnim utorom 8 v kodirno zarezo na vratu vretena 4, dokler ne nasede rob zaščitnega pokrova na prirobnici električnega orodja. – Prilagodite položaj zaščitnega pokrova zahtevam delovne- ga postopka. – Za zavarovanje zaščitnega pokrova morate zategniti nasta- vitveni vijak 7 s priteznim momentom 10 Nm. Zaščitni pokrov za rezanje Pri rezanju z vezanimi brusilnimi sredstvi morate ve- dno uporabiti zaščitni pokrov za rezanje. Pri rezanju kamnin morate vedno uporabiti odsesoval- ni pokrov z drsnim vodilom. Zaščitni pokrovi za rezanje se montirajo analogno kot standar- ni zaščitni pokrov (glejte sliko A). Dodatni ročaj za dušenje vibracij (glejte sliko B) Dodatni ročaj za dušenje vibracij omogoča brušenje in rezanje domala brez vibracij in s tem prijetnejše in varnejše delo. Električno orodja uporabljajte samo skupaj z dodatnim ročajem 2. – Odvisno od delovnega postopka privijte dodatni ročaj 2 na desno ali levo stran glave gonila. Dodatnega ročaja ne smete spreminjati. Poškodovanega dodatnega ročaja ne uporabljajte. Ščitnik za roke (glejte sliko C) Pri delih z gumijastim brusilnim krožnikom 17 ali lonča- sto ščetko/ploščato ščetko/pahljačastim brusilnim ko- lutom naj bo ščitnik za roke 9 vedno montiran. –Ščitnik za roke 9 pritrdite z dodatnim ročajem 2. Nontaža brusilnih orodij Splošna navodila Pred nastavitvijo naprave, zamenjavo delov pribora ali preden odložite električno orodje, morate prekiniti oskrbo z energijo. Ta previdnostni ukrep onemogoča ne- nameren zagon električnega orodja. Upoštevajte dimenzije brusilnih orodij. Premer luknje se mora ujemati s prijemalno prirobnico. Uporaba adapterjev ali redu- cirnih komadov ni dovoljena. – Očistite brusilno vreteno 3 in vse dele, ki so predvideni za montažo. Preverite po montaži brusilnega orodja pred vklopom, ali je brusilno orodje koretno montirano in ali se lahko prosto vrti. Zagotovite, da se brusilno orodje ne dotika zaščitnega pokrova ali drugih delov. Montaža plošč za brušenje, rezanje ali kosmače- nje (glejte sliki D1 – D2) Namestitev – Prepričajte se, da je montiran ustrezen zaščitni pokrov (glejte „Montaža zaščitnih priprav“, stran 379). – Namestite prijemalno prirobnico 10 na brusilno vreteno 3. V prijemalni prirobnici 10 je okrog centrirnega roba vstavljen del iz umetne mase (O-obroč). Če O-obroč manjka ali je po- škodovan, se ga mora nujno vstaviti, preden se montira prije- malna prirobnica 10. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS Velja za naslednje tipe: – 0 602 304 40. – 0 602324 434 – 0 602324 44. – 0 602324 464 – 0 602324 474 – 0 602 329 5.. – 0 602 331 5.. – 0 602 332 5.. – 0 602 334 5.. Velja za naslednje tipe: – 0 602304 40. – 0 602324 434 – 0 602324 44. – 0 602324 464 – 0 602324 474 – 0 602 329 5.. – 0 602 331 5.. – 0 602 332 5.. – 0 602 334 5.. Velja za naslednje tipe: – 0 602 301 4.. – 0 602305 40. – 0 602306 434 – 0 602 324 40. Velja za naslednje tipe: – 0 602304 40. – 0 602 324 44., ... 464, ... 474, ... 434 – 0 602 329 5.. – 0 602 331 5.. – 0 602 332 5.. – 0 602 334 5.. OBJ_BUCH-2487-002.book Page 379 Wednesday, November 2, 2016 4:43 PM380 | Slovensko 1 609 92A 36G | (2.11.16) Bosch Power Tools – Skladno s pravilno smerjo vrtenja namestite željeno brusil- no orodje 11 (ploščo za brušenje, rezanje ali kosmačenje) na brusilno vreteno 3. – Namestite vpenjalno matico 12 tako na navoj vretena, da bo srednji utor vpenjalne matice obrnjen v smer navzgor. – Privijte vpenjalno matico s ključem z dvema luknjama 13, medtem ko z viličastim ključem 14 pridržite proti na povr- šini za ključ brusilnega vretena 3. Odstranitev – Pridržite brusilno vreteno 3 na površini za ključ z viličastim ključem 14. – Odvijte vpenjalno matico 12 s ključem z dvema luknjama 13 z brusilnega vretena, medtem ko z viličastim ključem 14 pridržite proti na površini za ključ. – Nato potegnite brusilno orodje in prijemalno prirobnico z brusilnega vretena. Električna orodja z aretirno tipko vretena 5 Velja za naslednje tipe: – 0 602 324 40. – 0 602 324 434 – 0 602 324 44. Pri električnih orodjih z aretirno tipko vretena 5 odpade pri montaži brusilnih orodij pridržanje z viličastim ključem (glejteslikiE1–E2). Tipko za aretiranje vretena pritiskajte samo pri mirujo- čem brusilnem vretenu. V nasprotnem primeru se lahko električno orodje poškoduje. – Pred namestitvijo brusilnega orodja pritisnite aretirno tip- ko vretena 5 in s tem aretirajte brusilno vreteno 3 in tipko pridržite. – Montirajte željeno brusilno orodje (glejte „Montaža plošč za brušenje, rezanje ali kosmačenje“, stran 379). – Spustite aretirno tipko vretena 5 in s tem sprostite blokado brusilnega vretena. Montaža gumijastega brusilnega krožnika (glejte sliko F) Namestitev – Zagotovite, da bosta montirana zaščita za roke in dodatni ročaj (glejte „Montaža zaščitnih priprav“, stran 379). – Nataknite gumijasti brusilni krožnik 17 na brusilno vreteno
