MANUAL DE UTILIZARE GD40ST GREENWORKS

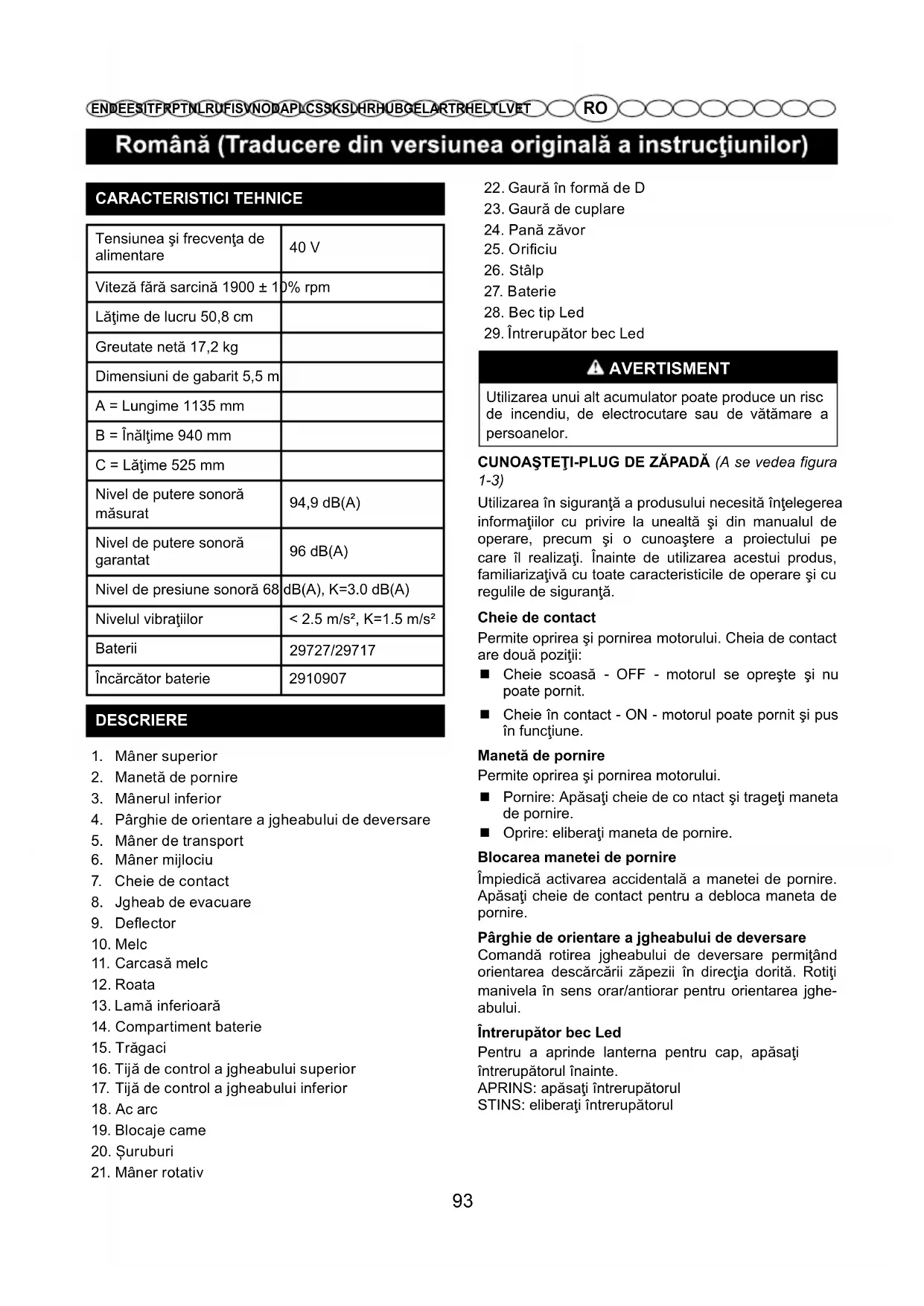

Română (Traducere din versiunea originală a instrucțiunilor)

CARACTERISTICI TEHNICE

Tensiunea și frecvența de alimentare	40 V
Viteză fără sarcină 1900 ± 10% rpm
Lățime de lucru 50,8 cm
Greutate netă 17,2 kg
Dimensiuni de gabarit 5,5 m
A = Lungime 1135 mm
B = Înălțime 940 mm
C = Lățime 525 mm
Nivel de putere sonoră măsurat	94,9 dB(A)
Nivel de putere sonoră garantat	96 dB(A)
Nivel de presiune sonoră 68	dB(A), K=3.0 dB(A)
Nivelul vibrațiilor	< 2.5 m/s2, K=1.5 m/s2
Baterii	29727/29717
Încărcător baterie	2910907

DESCRIERE

1. Mâner superior
2. Manetă de pornire
3. Mânerul inferior
4. Pârghie de orientare a jgheabului de deversare
5. Mâner de transport
6. Mâner mijlociu
7. Cheie de contact
8. Jgheab de evacuare
9. Deflector
10. Melc
11. Carcasă melc
12. Roata
13. Lamă inferioară
14. Compartiment baterie
15. Trăgaci
16. Tijă de control a jgheabului superior
17. Tijă de control a jgheabului inferior
18. Ac arc
19. Blocaje came
20. Şuruburi

21. Mâner rotativ

22. Gaură în formă de D

23. Gaură de cuplare
24. Pană zăvor
25. Orificiu
26. Stâlp
27. Baterie
28. Bec tip Led
29. Întrerupător bec Led

AVERTISMENT

Utilizarea unui alt accumulator poate produce un risc de incendiu, de electrocutare sau de vătămare a persoanelor.

CUNOASTETI-PLUG DE ZAPADÃ (A se vedea figura 1-3)

Utilizarea în siguranță a produsului necesită înțelegerea informațiilor cu privire la unealtă și din manualul de operare, precum și o cunoaștere a proiectului pe care îl realizați. Înainte de utilizarea acestui produs, familiarizațivă cu toate caracteristicile de operare și cu regulile de siguranță.

Cheie de contact

Permite oprirea și pornirea motorului. Cheia de contact are două poziții:

■ Cheie scoasă - OFF - motorul se oprește și nu poate pornit.
■ Cheie în contact - ON - motorul poate pornit și pus în funcțiune.

Manetă de pornire

Permite oprirea și pornirea motorului.

■ Pornire: Apăsați cheie de co ntact și trageți maneta de pornire.
■ Oprire: eliberați maneta de pornire.

Blocarea manetei de pornire

Împiedică activarea accidentală a manetei de pornire. Apăsați cheie de contact pentru a debloca maneta de pornire.

Pârghie de orientare a jgheabului de deversare

Comandă rotirea jgheabului de deversare permitând orientarea descărcării zăpezii în direcția dorită. Rotiți manivela în sens orar/antiorar pentru orientarea jgheabului.

Întrerupător bec Led

Pentru a aprinde lanterna pentru cap, apăsați întrerupătorul înainte.

APRINS: apăsați întrerupătorul

STINS: eliberați întrerupătorul

Română (Traducere din versiunea originală a instrucțiunilor)

MONTARE

DEZAMBALAREA

Acest produs necesită asamblare.

Îndepărtați cu grijă produsul și orice accesorii din cutie. Asigurați-vă că toate elementele enumerate în lista de ambalare sunt incluse.

AVERTISMENT

Nu utilizati acest produs în cazul în care orice piese de pe lista de expediere sunt deja asamblate la produsul dvs. când il despachetați. Piesele de pe această listă nu sunt asamblate la produs de către producător și necesită instalarea de către client. Utilizarea unui produs asamblat greșit ar putea duce la vătămări corporale grave.

■ Inspectați produsul cu atenție pentru a vă asigura că nici o spargere sau defectiune nu a survenit în timpul transportului.
■ Nu aruncați ambalajul până când nu inspectați cu atenție și nu utilizați în mod satisfăcător produsul.
În cazul în care orice piesele sunt deteriorate sau lipsesc, vă rugăm să sunați la centrul de service Greenworks Tools pentru asistență.

LISTĂ DE EXPEDIERE

Plug de zăpadă
■ Tijă de control a jgheabului superior
■ Tijă de control a jgheabului inferior
■ Ansamblu mâner de mijloc
■ Deflector jgheab
■ Blocaje came
■ Šuruburi
■ Butoane rotative ale mânerului
Ac arc
■ Cheie de contact
■ Instructiuni

AVERTISMENT

Dacă orice piesă este deteriorată sau lipsă nu operați acest produs până când piesele nu sunt înlocuite. Utilizarea unui produs cu piese deteriorate sau lipsă arputea duce la vătămări corporale grave.

AVERTISMENT

Nu încercați să modifi cați acest produs sau să creați accesorii nerecomandate pentru folosirea cu acest produs. Orice transformare sau modifi care înseamnă întrebuințare abuzivă și poate rezulta în condiții periciloase ce pot duce la vătămare personală gravă.

AVERTISMENT

Pentru a preveni pornirea accidentală care ar putea cauza vătămări corporale grave, scoateți întotdeau-na accumulatorul din produs atunci când asamblatii piesele.

MONTREA MÄNERULUI (A se vedea figura 4)

■ Scoateți accumulatorul.
Aliniati găurile de pe mânerul de mijloc și partea inferioară a mânerului. Introduceți șuruburile și folosiți mânerul rotativ pentru a le strânge.
Aliniați gaura de pe mânerul de mijloc și mânerul superior. Introduceți blocajele camei și strângeti- le cu mânerele rotative furnizate. Odată strânse, închideți blocajele camei pentru a le fixa la locul lor.

Notă: Dacă mânerul superior este slăbit sau separat de mânerul mijlociu strângeți butoanele rotative de blocare a mânerului rotindu-le în sensul acelor de ceas. Nu strângeți excesiv butoanele rotative.

JGHEABUL DE EVACUARE ŞI REGLAREA ANSAMBLULUI MÂNERE (A se vedea figura 5-6)

Aliniați găurile de pe tija de control a jgheabului superior cu găurile de pe tija de control a jgheabului inferior.
■ Introduceți ştiftul în gaură și strângeți-l.
■ Introduceți capătul tijei de control a jgheabului prin gaura în formă de D în braț, în așa fel încât să fie atașată de partea de sus a mânerului mijlociu.
■ Introduceți capătul mânerului în gaura specifică de cuplare de pe jgheab, ținându-l drept și cu partea de prindere îndreptată în sus.
■ Verificați jgheabul de evacuare rotindu-l complet în ambele direcții. Jgheabul trebuie să se rotească liber.

MONTARE A DEFLECTORULUI (A se vedea figura 7)

■ Apăsați deflectorul jgheabului până când pana zăvor de pe ambele laturi face clic în orificii și stâlpii de pe ambele margini fac clic în gaura în formă de D.

Română (Traducere din versiunea originală a instrucțiunilor)

UTILIZARE

AVERTISMENT

Nu slăbiti vigilenta odată ce vă simții familiarizat cu aparatul. Nu uitați niciodată că o secundă de neatenție este sufi cientă pentru a vă răni foarte grav.

AVERTISMENT

Purtați întotdeauna ochelari de protectie. Nerespectarea acestei reguli poate antrena proiectarea de corpuri străine în ochi și poate provoca răniri oculare grave.

OPERATIUNI PREMERGÂTOARE UTILIZÂRII (A se vedea figura 8)

■ Verificați ca freza elicoidală să nu fii luat deja zăpadă în poziția de pornire.
■ Introduceti bateria în compartimentul specific.

Notă: Înainte de a începe să curățați zăpada, aplicați pe freza elicodală un jet de silicon pentru a evita formarea gheții pe unitățile rotitoare.

CONTROALE DE SIGURANTĂ

După pornire și înainte de a folosi mașina, este obligataoriu să efectuați următoarele teste de siguranță. Asigurți-vă că rezultatele controalelor de siguranță corespund informațiilor din tabel.

AVERTISMENT

Efectuați întotdeauna controalele de siguranță înainte de folosire.

AVERTISMENT

Dacă un singur rezultat nu este corespunzător cu rezultatele din tabelele de mai jos, se interzice folosirea mașinii. Duceți mașina la un centru de asistență pentru controalele aferente și pentru reparație.

Control de siguranță general și funcționarea melcului.

Subiect	Rezultat
Apăsați butonul de deblocare.Apăsați maneta de prindere.	Motorul pornește și melcul începe să se rotească.
Ghid de probă	Nicio vibrație anormală.Niciun sunet anormal.
Eliberați maneta de prindere.	Motorul și melcul se opresc imediat.

PORNIRE / FUNCTIONARE (A se vedea figura 9)

AVERTISMENT

Pornirea plugului de zăpadă pune melcul în rotație. Îndepărtați persoanele la o distanță de siguranță și asigurați-vă că melcul nu atinge pietre sau obiecte care pot fi lansate.

Pornire

Înclinați ușor plugul de zăpadă în spate și ridicati puțin melcul de pe sol.
■ Apăsați și mențineți apăsat dispozitivul de deblocare a manetei de pornire.
■ Pentru a porni, trageti maneta de pornire.

AVERTISMENT

Dacă melcul este blocat, nu încercați să puneți motorul în funcțiune. Dacă mașina este prevăzută cu o protecție automată a motorului, atunci când aceasta este cuplată, așteptați câteva secunde înainte de a reporni mașina.

Utilizare

Coborâți melcul spre teren și începeți să îndepărtați zăpada.

AVERTISMENT

Opriti întotdeauna motorul înainte de a efectua operațiuni de deblocare.

OPRIRE (A se vedea figura 9)

Coborâți melcul spre teren și începeți să îndepărtați zăpada.

IMPORTANT: Dacă trebuie să vă îndepărtați de mașină, extrageți bateria.

RECOMANDĂRI DE UTILIZARE

Îndepărtarea zăpezii este mai atunci când aceasta este încă proaspătă. Treceți din nou peste zonege deja curățate pentru a îndepărta resturile de zăpadă.
■ Dacă este posibil, eliminați zăpada în direcția vântului. și distanța și direcția jetului de zăpadă expulzată.
În caz de vânt puternic, coborâți astfel încât să direcționați spre sol zăpada descărcată, reducând probabilitatea ca vântul să o transporte în zone necorespunzătoare.
La sfârșitul activității de lucru, lăsați câteva minute mașina în mișcare pentru a evita formarea de gheată în jgheabul de deversare.

Română (Traducere din versiunea originală a instrucțiunilor)

Zăpadă uscată și normală

Zăpada de până la 20 cm grosime poate fi îndepărtată rapid prin îndepărtarea cu viteză uniformă. În caz de zăpadă adâncă sau cu acumulări, reduceți viteza și lăsați mașina să lucreze în ritmul său.

Zăpadă umedă și compactă

Înaintați lent. Evitați să folosiți lama de jos pentru a îndepărta zăpada compactă și gheata.

IMPORTANT: Folosirea intensă a mașinii pe zăpadă umedă și compactă poate cauza defectiuni la locașul melcului.

DUPĂ UTILIZARE

■ Îndepărtați imediat bateria din compartimentul corespunzător.
Curățați cu o perie toată zăpada rămasă pe mașină.
■ Mutați toate comenzile în față și în spate, de mai multe ori.

Strângeti, dacă este cazul, şuruburile și bolțurile care s-au destrâns în timpul utilizării.

■ Asigurați-vă că nu există elemente slăbite sau deteriorate. Dacă este nevoie, înlocuiti componentele deteriorate.

AVERTISMENT

Nu acoperiți mașina atâta timp motorul mai este cald.

ORIENTAREA DEFLECTORULUI (A se vedea figura 10)

■ Pentru reglarea jgheabului de evacuare, rotiți mânerul de reglare a jgheabului în direcția în care doriți să îndreptați jetul de zăpadă evacuată.
■ Pentru reglarea deflectorului jgheabului (şi deci a înălțimii jetului de zăpadă), apăsați trăgaciul și ridicăți sau coborăți deflectorul jgheabului.

ÎNTRETINERE

AVERTISMENT

Toate controalele și intervențiile de întreținere trebuie să fie efectuate cu mașina oprită și motorul stins. Înainte de orice intervenție de întreținere, stingeți motorul și scoateți cheia din contact.

AVERTISMENT

Purtați îmbrăcăminte corespunzătoare, mănuși și ochelari înainte de a efectua operațiuni de întreținere.

■ Utilizarea pieselor de schimb și a accesorilor neoriginale poate avea efecte negative asupra

functionării și siguranței mașinii. Constructorul nu își asumă nicio răspundere în caz de daune sau vătămări cauzate de aceste produse.

■ Piesele de schimb originale sunt furnizate la atelierele de asistență și la revânzătorii autorizați.

IMPORTANT: Toate operațiunile de întreținere și de reglare care nu sunt descrise în acest manual trebuie efectuate de vânzătorul dvs. sau la un centru specializat.

CURĂȚARE

AVERTISMENT

Efectuați operațiunile de curățare cu mașina oprită. Nu încercați să îndepărtați zăpada de pe sistemul de descărcare mai înainte de a:

• Elibera comanda de activare a melcului
• Scoate cheia din contact
• Extrage bateria

Curățați întotdeauna mașina după folosire.

Pentru curățare, respectați instrucțiunile următoare:

■ Opriti motorul.
■ Îndepărtați bateria din compartimentul său.
■ Lăsași plugul să se răcească

Curățați plugul de zăpadă în interior și în exterior cu o perie potrivită și/ sau cu aer comprimat.

AVERTISMENT

Nu spălați niciodată plugul cu apă, altfel dispozitivele electrice vor fi deteriorate cauzând pericolul de electrocutare.

DEPOZITAREA

Dacă mașina trebuie depozitată o perioadă mai mare de 30 de zile:

■ Curățați cu grijă plugul de zăpadă.
Asigurați-vă că plugul de zăpadă nu este deteriorat. Dacă este nevoie, efectuați reparații.
■ Dacă vopseaua a fost deteriorată, retușați-o pentru a preveni formarea ruginii.
■ Protejati suprafetele metalice expuse ruginii.

ASISTENTĂ ȘI REPARAȚII

Acest manual furnizează toate informațiile necesare pentru condusul mașinii și pentru o întreținere de bază corectă, care poate efectuată de utilizator. Toate intervențiile de întreținere și reglare care nu au fost descrise în acest manual se vor efectua numai de vânzătorul de la care ați achiziționat mașina sau la un centru specializat, care dispune de cunoștințele și instrumentele necesare în scopul executării corecte a

Română (Traducere din versiunea originală a instrucțiunilor)

operațiilor păstrând intactă siguranța originală a mașinii.

Operatiile executate în centrele neautorizate sau neadecvate sau de persoane anulează orice formă de garanție, și declină orice sarcină sau responsabilitate din partea Fabricantului.

• Doar atelierele de service autorizate au dreptul de a efectua reparațiile și întreținerea în garanție.
• Atelierele de service autorizate folosesc exclusiv piese de schimb originale. Piesele de schimb și accesoriiile originale au fost proiectate special pentru acest tip de mașini.
• Piesele de schimb și accesoriiile neoriginale nu sunt aprobate, utilizarea pieselor de schimb și a accesoriiilor ne originale duc la anularea garanției.
• Se recomandă să duceți mașina o dată pe an la un atelier autorizat pentru întreținerea, asistența și controluldispozitivelor de siguranță.

IDENTIFICAREA INCONVENIENTELOR

INCONVENIENT CAUZĂ POSI	BILĂ REMEDIU
Imposibilitate de pornire	Bateria lipsește sau nu a fost introdusă corect	Asigurați-vă că bateria a fost introdusă corect
	Intervenție protecție suprasarcină	Așteptați câteva secunde pentru resetarea automată.
	Melcul este în funcțiune, iar motorul nu poate porni	Eliberați imediat comanda de pornire și îndepărtați obstacolul. Apoi încercați să reporniți.
Motorul abia mai funcționează	Melcul sau jgheabul de deversare sunt înfundate, blocate cu obstacole sau deteriorate.	Curățați melcul și jgheabul. Îndepărtați eventualele depunderi sau obiecte străine. Înlocuiți-le dacă sunt deteriorate.
	Condensatorul este defect.	Apelați la servicii de asistență sau la vânzător.
Motorul se oprește imediat	Defecțiune a părții electrice	Apelați la servicii de asistență sau la vânzător.
	Intervenție protecție suprasarcină Așteptați 10 minute și reîncercați.
Vibrații excesive.	Părți slăbite sau melcul ori rotorul sunt deteriorate.	Tighten all the fastening devices. Replace the damaged parts in the authorised assistance centre.
	Ghidon poziționat greșit.	Asigurați-vă că ghidonul este fixat în poziția sa.
Pierdere sau încetinire a ejeției de zăpadă.	Jgheab de deversare înfundat. Curățați jgheabul de deversare.
	Melc blocat.	Îndepărtați eventualele depunderi sau obiecte străine de pe melc.
Plugul de zăpadă lasă un strat subțire de zăpadă pe sol.	Cuțitul melcului este uzat Contactați	centrul de asistență autorizat.

Politica de garanie a uneltelor Greenworks pentru aparate de bricolaj

PERIOADA DE GARANIE

Toate aparatele noi Greenworks Tools sunt furnizate cu o garanție a pieselor și de lucru de 2 ani de la data achiziționării. O garanție de 30 de zile este disponibilă pentru aparatele folosite în mod profesional întrucât aparatele Greenworks Tools sunt proiectate în principal a fi folosite de consumatori pentru lucrări de bricolaj. Această garanție nu este transferabilă.

LIMITARI

Această garanție se aplică doar la piesele/componentele defecte și nu acoperă reparațiile datorate:

1. Uzurii și folosirii normale.
2. Reglării sau ajustării de rutină.
3. Deteriorării cauzate de manipularea incorectă/abuzul/intrebuintarea greșită sau neglijenței.
4. Supraîncălzirii datorate lipsei de întreținere.
5. Deteriorării datorate slăbirii/desprinderii prin lipsa întreținerii a garniturilor/șuruburilor.
6. Deteriorării cauzate de curățarea cu apă.
7. Aparatelor servisate sau reparate la centre service neautorizate de Greenworks Tools.
8. Aparatelor incorrect asamblate sau reglate.
9. Deteriorării cauzate de folosirea necorespunzătoare a aparatului.
10. Deteriorării cauzate de pregătirea necorespunzătoare pentru iarnă (aparate de spălat cu presiune)

11. Articolelor considerate ca fiind piese consumabile și care în mod normal nu sunt acoperite de garanție, incluzând dar nelimitându-se la:

12. Acumulatori

13. Cabluri electrice
    • Lame și ansamblu de lame
14. Curele
15. Filtre

• Mandrine și suporturi unelte

1. Anumite produse pot conține componente precum motoare, tran smisii de la alti producători, aceste articole vor fi subiect a politicii de garanție a acelor producători, cu exceptia cazului când Greenworks Tools Europe GmbH este de acord să subscrie orice pretenții în afara perioadei de garanție a producătorului menționat.
2. Bunurile la mâna a doua nu sunt acoperite de această politică de garanție.
3. Fixarea pieselelor de schimb, înlocuirea sau extra componentelor ce nu sunt furnizate sau aprobate de Greenworks Tools Europe GmbH.

Garanie

Pentru a revendica garanția asupra oricărui produs sub această politică este necesară o dovadă originală de achiziționare. Extrasul cardului de credit nu se califică a fi o dovadă suficientă de achiziționare. În cazul primei revendicări a garanției consumatorul trebuie să returneze produsul la locul original de achiziționare cu dovada de achiziție. Aparatul va fi trimis la centrul nostru service și va avea loc o inspecție a lui. Dacă aparatul se dovedește a fi defect va fi reparat și trimis la adresa consumatorului fără nicio taxă. Aparatele care în comerț costă mai puțin de 100 € incluzând taxele de vânzare, în general vor fi înlocuite.

Dacă service-ul central găsește că aparatul nu este defect din cauza lui, atunci consumatorul va fi anunțat că va trebui să plătească costul reparației.

Această politică de garanție se supune schimbării periodic pentru a se potrivi cu nevoile noilor produse. O copie a politicii de garanție cea mai recentă va fi disponibilă la www.greenworkstools.eu.

Producător: Changzhou Globe Co., Ltd.

Numele și adresa persoanei autorizate să întocmească dosarul tehnic:

Nume: Peter Söderström

Adresa: Greenworks Tools Europe AB, Propellergatan 1, 211 19 Malmö, Sweden

Prin prezenta, declarăm că produsul

Categoria PLUG DE ZĂPADĂ

Model 2600007

Număr de serie ...... A se vedea eticheta de clasificare a produsului

Anul de fabricatie ...... A se vedea eticheta de clasificare a produsului

■ este în conformitate cu prevederile relevante ale Directivei privind echipamentele electrice (2006/42/EC)

■ este în conformitate cu prevederile următoarelor Directive EC

Directiva EMC (2014/30/EU),

Directiva privind emisia de zgomot (2000/14/EC modificată prin 2005/88/EC)

Şi mai mult, declarăm că au fost folosite

■ următoarele (părți/clauze ale) standarde(lor) europene armonizate

EN 60335-1; ISO/DIS 8437; EN 62233, EN ISO 3744;

EN 55014-1; EN 55014-2; ISO 11904

Nivelul măsurat al puterii acustice 94.9 dB(A)

Nivel garantat al puterii acustice 96 dB(A)

Metodă de evaluare a conformității la Anexa VI / Directiva 2000/14/EC

Locul, data: Changzhou, 01/03/2017

Director calitate

Semnătură: Ted Qu Haicha

Ted Qu

Производител: Changzhou Globe Co., Ltd.

Адрес: No. 65 Xinggang Rd., Zhonglou Zone, Changzhou, Jiangsu, China
