BRUKSANVISNING GD40ST GREENWORKS

Generell sikkerhetskontroll og vriborets funksjon.

Tema Resultat
Trykk på tenningsnøkkel. Trykk inn starchendelen.	Motoren starter og vriboret begynner å rotere.
Prøvekjøring	Ingen unormale vibrasjoner. Ingen unormale lyder.

Slipp opp starchendelen.

Motoren og vriboret stopper øyeblikkelig.

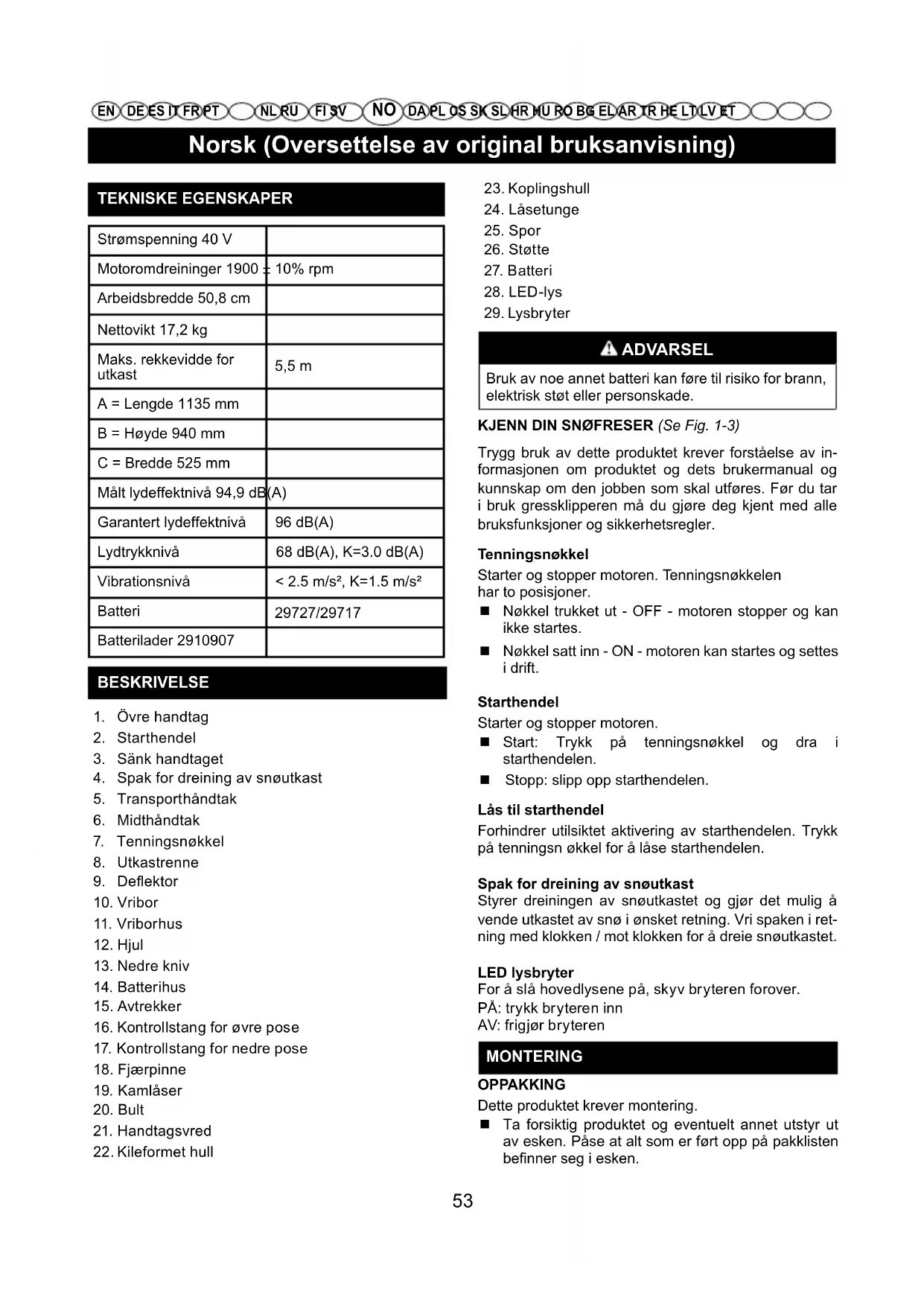

Norsk (Oversettelse av original bruksanvisning)

TEKNISKE EGENSKAPER

Strømspenning 40 V
Motoromdreininger 1900 ± 10% rpm
Arbeidsbredde 50,8 cm
Nettovikt 17,2 kg
Maks. rekkevidde for utkast	5,5 m
A = Lengde 1135 mm
B = Høyde 940 mm
C = Bredde 525 mm
Målt lydeffektnivå 94,9 dB(A)
Garantert lydeffektnivå	96 dB(A)
Lydtrykknivå	68 dB(A), K=3.0 dB(A)
Vibrationsnivå	< 2.5 m/s2, K=1.5 m/s2
Batteri	29727/29717
Batterilader 2910907

BESKRIVELSE

1. Övre handtag
2. Starthendel
3. Sänk handtaget
4. Spak for dreining av snøutkast
5. Transporthåndtak
6. Midthåndtak
7. Tenningsnøkkel
8. Utkastrenne
9. Deflektor
10. Vribor
11. Vriborhus
12. Hjul
13. Nedre kniv
14. Batterihus
15. Avtrekker
16. Kontrollstang for øvre pose
17. Kontrollstang for nedre pose
18. Fjærpinne
19. Kamlåser
20. Bult
21. Handtagsvred

22. Kileformet hull

23. Koplingshull

24. Läsetunge
25. Spor
26. Støtte
27. Batteri
28. LED-lys
29. Lysbryter

ADVARSEL

Bruk av noe annet batteri kan føre til risiko for brann, elektrisk støt eller personskade.

KJENN DIN SN∅FRESER (Se Fig. 1-3)

Trygg bruk av dette produktet krever forståelse av informasjonen om produktet og dets brukermanual og kunnskap om den jobben som skal utføres. Før du tar i bruk gressklipperen må du gjøre deg kjent med alle bruksfunksjoner og sikkerhetsregler.

Tenningsnøkkel

Starter og stopper motoren. Tenningsnøkkelen har to posisjoner.

■ Nøkkel trukket ut - OFF - motoren stopper og kan ikke startes.
■ Nøkkel satt inn - ON - motoren kan startes og settes i drift.

Starthendel

Starter og stopper motoren.

■ Start: Trykk på tenningsnøkkel og dra i starchendelen.
■ Stopp: slipp opp starchendelen.

Lås til starchendel

Forhindrer utilsiktet aktivering av starchendelen. Trykk på tenningsn økkel for å låse starchendelen.

Spak for dreining av snøutkast

Styrer dreiningen av snøutkastet og gjør det mulig å vende utkastet av snø i ønsket retning. Vri spaken i retning med klokken / mot klokken for å dreie snøutkastet.

LED lysbryter

For å slå hovedlysene på, skyv bryteren forover.

PÅ: trykk bryteren inn

AV: frigjør bryteren

MONTERING

OPPAKKING

Dette produktet krever montering.

■ Ta forsiktig produktet og eventuelt annet utstyr ut av esken. Påse at alt som er ført opp på pakklisten befinner seg i esken.

Norsk (Oversettelse av original bruksanvisning)

ADVARSEL

Ikke bruk produktet dersom noen del på Pakklisten allerede er montert når du pakker opp produktet. Deler på denne listen er ikke montert på produktet ved fabrikk og krever montering av kunden. Bruk av et produkt som ikke er korrekt montert kan føre til alvorlig personskade.

■ Inspiser innholdet grundig og påse at det ikke har oppstått skader under transporten.
Ikke kast emballasjen før det er foretatt en grundig inspeksjon og gjennomført en tilfredsstillende prøve av produktet.
■ Hvis noen del er skadet eller mangler, vennligst kontakt Greenworks Tools Kundeservice for hjelp.

PAKKELISTE

■ Snøslynge
■ Kontrollstang for øvre pose
■ Kontrollstang for nedre pose
Midtre håndtaksett
■ Utkast
■ Kamläser
■ Bolter
■ Händtakknotter
■ Fjærpinne
■ Tenningsnøkkel
■ Instruksjoner

ADVARSEL

Om noen deler er skadet eller mangler ikke bruk dette produktet før det er reparert eller erstattet. Bruk av dette produktet med skadede eller manglende deler kan føre til alvorlig personskade.

ADVARSEL

Ikke forsøk å modif isere dette produktet eller Alle slike forandringer eller modif ikasjoner er feil. Hvilken som helst forandring eller modif ikasjon eller feilaktig bruk kan resultere i farlige forhold som leder til mulig alvorlig personskade.

ADVARSEL

Fjern batteripakken fra klipperen när du skal montere deler for å unngå utilsiktet start med tilhørende alvorlig personskade.

MONTERING AV STYRET (Se Fig. 4)

■ Fjern batteripakken
- Tilpass monteringshullene på det midtre håndtaket med hullene på det nedre håndtaket. Sett inn boltene og bruk håndtakknottene for å stramme dem.
- Tilpass hullene i det midtre håndtaket med hullene på det øvre håndtaket. Sett inn kamlåsene og stram med de medfølgende håndtakknottene. Når de er strammet stenges kamlåsene for å sikre dem på plass.

Merk: Hvis det øvre håndtaket er løst eller skilt fra midthåndtaket, stram kamlåshåndakknottene ved å dreie dem mot høyre. Ikke overstram håndtakknottene.

MONTERING AV SPAK FOR DREINING AV SN∅UT-KAST (Se Fig. 5-6)

• Tilpass hullene i den øvre kontrollstangen til utkastrennen til hullene i den nedre kontrollstangen til utkastrennen.
  ■ Før styrepinnen inn i hullet og fest den.
  ■ Sett inn kontrollstangen til utkastrennen gjennom det kileformede hullet i braketten som er festet til toppen av midthåndtaket.
  ■ Sett inn enden av håndtakene i de avsatte koplingshullene på posen, hold dem rett og med grepet vendt oppover.
  ■ Kontroller snøutkastet ved å vri den helt rundt i begge retninger. Snøutkastet skal rotere fritt.

MONTERING AV DEFLEKTOREN (Se Fig. 7)

■ Trykk inn avviserrennen til låsetungene på begge sider klikker inn i sporene og støttene på begge sider klikker inn i de kileformede hullene.

BETJENING

ADVARSEL

Vær alltid like forsiktig, selv når du er blitt kjent med apparatet. Husk at uforsiktighet i en brøkdel av et sekund er nok til at du kan skade deg selv alvorlig.

ADVARSEL

Bruk alltid øyebeskyttelse. Hvis denne forskriften ikke overholdes, kan det forårsake utslynging av fremmedlegemer i øynene dine og alvorlige øyenskader.

FORBEREDENDE OPERASJONER (Se Fig. 8)

Norsk (Oversettelse av original bruksanvisning)

Merknad: Før snøryddingen påbegynnes er det anbefalt å påføre silikonspray på vriboret for å unngå at det danner seg is på de roterende delene.

SIKKERHETSKONTROLL

Etter oppstart og før maskinen tas i bruk er det særdeles viktig å foreta følgende sikkerhetstester. Kontroller at resultatene av sikkerhetskontrollen samsvarer med det som er angitt i tabellen.

ADVARSEL

En sikkerhetskontroll skal alltid gjennomføres før bruk.

ADVARSEL

Hvis noen av resultatene avviker fra det som er angitt i følgende tabell, er det ikke mulig å bruke maskinen! Lever maskinen til et servicesenter for nødven-dige kontroller og reparasjon.

Generell sikkerhetskontroll og vriborets funksjon.

Tema Resultat
Trykk på tenningsnøkkel. Trykk inn starchendelen.	Motoren starter og vriboret begynner å rotere.
Prøvekjøring	Ingen unormale vibrasjoner. Ingen unormale lyder.
Slipp opp starchendelen.	Motoren og vriboret stopper øyeblikkelig.

START / ARBEID (Se Fig. 9)

ADVARSEL

Når snøslyngen startes begynner vriboret å rotere. Hold tilstedeværende personer på trygg avstand og pass gjenstander som kan slynges ut.

Avgang

■ Vend snøslyngen lett bakover og løft vriboret litt opp fra bakken.
■ Trykk og hold inne låsen til starchendelen.
■ For å starte dras starchendelen opp.

ADVARSEL

Forsøk ikke å få i gang motoren hvis vriboret er blokkert. Maskinen er utstyrt med et automatisk "motorvern". Vent noen sekunder før start av maskinen när dette er aktivert.

Arbeid

Senk vriboret mot bakken og begynn å rydde snø.

ADVARSEL

Stopp alltid motoren før du begynner å fjerne hindringer.

STOPP (Se Fig. 9)

For å stoppe maskinen slippes starchendelen.

VIKTIG: Ta ut batteriet hvis det er behov for å gå bort fra maskinen.

BRUKSRÅD

Det blir mer effektivt å rydde nysnø. Gå over områdene som er ryddet en gang til for å fjerne snørester
■ Kast helst ut snøen i vindretningen. Kontroller avstanden og retningen til snøspruten som slynges ut.
■ Senk deflektoren hvis det er sterk vind slik at snøen kastes ned mot bakken. Dette senker sannsynligheten for at vinden transporterer snøen til upassende områder.
■ La motoren gå i et par minutter etter at arbeidet er ferdig for å unngå at det danner seg is i utkastet.

Tørr og normal snø

Snø med dybde på opp til 20 cm lar seg raskt fjerne ved å gå frem med jevn hastighet. Hvis snøen er dypere eller samlet i hauger, må hastigheten senkes og maskinen få jobbe i egen rytme.

Våt og kompakt snø

Gå sakte fremover. Unngå å bruke nedre kniv til å fjerne kompakt snø og is.

VIKTIG: Intens bruk av maskinen på våt og kompakt snø kan medføre skader i vriborhuset.

ETTER BRUK

■ Ta batteriet ut av huset med én gang.
■ Bruk en kost til å fjerne all snø som er igjen på maskinen.
■ Beveg alle kontrollene frem- og bakover ganger.
■ Stram eventuelt til skruer og bolter som har løsnet under bruk.
■ Kontroller at ingen deler har løsnet eller er skadet. Skift eventuelt ut ødelagte deler.

ADVARSEL

Ikke dekk til maskinen mens motoren fremdeles er varm.

Norsk (Oversettelse av original bruksanvisning)

INNSTILLING AV DEFLEKTOR (Se Fig. 10)

For å justere utkastrennen, roter justeringshåndtaket på rennen i den retningen du ønsker å dirigere snøutkastet.
For å justere avviserrennen (og dermed høyden på snøutkastet), trykk inn avtrekkeren og hev eller senk avviserrennen.

VEDLIKEHOLD

ADVARSEL

Alle kontroller og alt vedlikehold skal foretas når maskinen står i ro med motoren av. Før alle typer vedlikehold skal motoren slås av og nøkkelen trekkes ut av låsen.

ADVARSEL

Bruk egnede klær, hansker og briller når vedlikehold utføres.

■ Bruk av uoriginale reservedeler og tilbehør kan ha negativ påvirkning på maskinens funksjon og sikkerhet. Produsenten frasier seg ethvert ansvar ved skader som skylles ovennevnte produkter.
■ Originale reservedeler leveres av serviceverksted og autoriserte forhandlere.

VIKTIG: Alt vedlikeholds- og justeringsarbeid som ikke er beskrevet i denne manualen skal foretas av din forhandler eller et spesialverksted.

RENHOLD

ADVARSEL

Foreta all rengjøring med maskinen av. Ikke forsøk å fjerne snø fra utkastet uten å først ha:

• Sluppet opp vriborkommandoen
• Trukket ut tenningsnøkkelen
  • Tatt ut batteriet

Rengjør alltid maskinen etter bruk. Følg instruksjonene nedenfor angående rengjøring:

■ Stopp motoren
■ Ta batteriet ut av batterihuset.
■ La snøslyngen kjøles ned
■ Rengjør snøslyngen over alt på innsiden og utsiden med en egnet kost og/eller trykkluft.

ADVARSEL

Rengjør aldri snøslyngen med vann, da dette kan medføre at det elektriske utstyret skades og skaper fare for elektrisk sjokk.

OPPBEVARING

Når maskinen skal oppbevares lengre enn 30 dager:

■ Rengjør snøslyngen skikkelig.
■ Kontroller at det ikke finnes skader på snøslyngen. Utfør eventuelt reparasjoner.
■ Hvis lakken er skadet bør dette flikkes på for å forebygge rust.
■ Beskytt rustutsatte

SERVICE OG REPARASJONER

Denne bruksanvisningen gir alle nødvendige indikasjoner for å kjøre maskinen, samt informasjon om korrekt vedlikehold som kan utføres av brukeren. Alle vedlikeholds- og justeringsoppgaver som ikke er beskrevet i bruksanvisningen, må foretas hos forhandleren eller ved et spesialverksted som har den kompetansen og det utstyret som kreves for å utføre arbeidet riktig. På denne måten opprettholdes maskinens opprinnelige sikkerhets- og driftsnivå. Inngrep utført ved uegnede verksteder eller av ukvalifiserte personer, fører til bortfall av garantien og hever produsenten for enhver forpliktelse og ethvert ansvar.

• Kun autoriserte servicesenter kan utføre reparasjoner og vedlikehold i garantitiden.
• Autoriserte serviceverksteder bruker utelukkende originale reservedeler. Originale reservedeler og tilbehør har blitt utviklet spesifikt for disse maskinene.
• Uoriginale reservedeler og tilbehør er ikke godkjent, og bruk av uoriginale deler og tilbehør gjør at garantien utgår.
• Det anbefales å levere maskinen inn til et autorisert serviceverksted for vedlikehold, assistanse og kontroll av sikkerhetsanordningene en gang i året.

Norsk (Oversettelse av original bruksanvisning)

FEILS∅KING

PROBLEM MULIG ÅRSAK L∅	SNING
Det er ikke muligå starte	Batteriet mangler eller er ikke satt riktig inn	Kontroller om batteriet er satt korrekt inn
	Overbelastningsvern aktivert	Vent noen sekunder for automatisk gjenopprettelse
	Vriboret er i inngrep og motoren lar seg ikke starte	Slipp øyeblikkelig opp startkommandoen og fjern hindringen. Prøv deretter å starte på nytt.
Motoren sliter med å drive.	Vribor eller snøutkaster tilstoppet, blokkert av hindringer eller skader	Rengjør vribor og utkast. Fjern eventuell skitt eller fremmedlegemer. Foreta utskifting hvis noe er ødelagt.
	Kondensatoren er defekt. Ring servicesenteret eller forhandleren.
Motoren stopper plutselig	Elektrisk funksjonsfeil Ring servicesenteret eller forhandleren.
	Overbelastningsvern aktivert Vent 10 minutter og prøv igjen.
Overdrevne vibrasjoner	Løse deler eller vribor eller skovlhjul er skadet.	Stram alle festeanordninger. Skift de skadede delene hos et autorisert servicesenter.
	Håndtaket er ikke korrekt posisjonert.	Forsikre deg om at håndtaket er festet i riktig posisjon.
Tap eller mer langsom snøutslynging.	Tilstoppet snøutkast. Rengjør snøutkastet.
	Vriboret er fastlåst.	Fjern eventuell skitt eller fremmedlegemer fra friboret.
Snøslyngen legger igjen et tynt lag med snø på bakken	Vriborets blad er slitt	Kontakt et autorisert servicesenter.

Bær passende beklædning, handsker og briller under vedligeholdelsesindgrebet.

Ved rengøring følges anvisningerne nedenfor:

Alle nye Greenworks Tools-maskiner dekkes av en 2-årig garanti for deler og arbeid beregnet fra kjøpsdato. En 30-dagers garanti er tilgjengelig for maskiner som brukes profesjonelt idet Greenworks Tools i hovedsak retter seg mot gjør-det-selv-forbrukere. Garantien kan ikke overføres.

BEGRENSNINGER

Denne garantien gjelder bare defekte deler/komponenter og dekker ikke reparasjoner på grunn av:

1. Normal slitasje.
2. Rutinemessige oppgraderinger eller justeringer.
3. Skader som følge av feilaktig bruk/misbruk eller vanskjøtsel.
4. Overoppvarming som følge av manglende vedlikehold.
5. Skade som følge av at festeanordninger løsner på grunn av manglende vedlikehold.
6. Skade som følge av rengjøring med vann.
7. Maskiner vedlikeholdt eller reparert av et verksted som ikke er autorisert av Greenworks Tools.
8. Maskiner som er feilaktig montert eller justert.
9. Skade som følge av feilaktig bruk av maskinen.
10. Skade som følge av feil vinterklargjøring (trykkskiver)
11. Deler som forbruksartikler dekkes normalt sett ikke av garantien,inkludert men ikke begrenset til:

- Batterier

• Elektriske ledninger
- Kniver og knivenheter
- Reimer
- Filtre
- Chucker og verktøyholdere

1. Visse produkter kan inneholde komponenter som motorer eller transmisjoner fra en annen produsent. Disse delene vil dekkes av garantien til vedkommende produsent unntatt der Greenworks Tools Europe GmbH er villig til å dekke krav utenfor nevnte produsents garantiperiode.
2. Bruktkjøpte produkter dekkes ikke av denne garantien.
3. Montering av reservedeler, erstatninger eller ekstra komponenter som ikke er levert eller godkjent av Greenworks Tools Europe GmbH.

Garanti

For å kunne kreve en at garantien gjøres gjeldende må eieren kunne framlegge originalkvittering for kjøpet. Utskrift av kredittkortavregning kvalifiserer ikke som tilfredsstillende bevis for kjøp. Dersom eieren krever at garantien gjøres gjeldende må produktet returneres til stedet hvor det ble kjøpt sammen med originalkvittering for kjøpet. Maskinen vil bli sendt til vårt sentrale serviceverksted og en inspeksjon foretatt. Hvis det fastslås at maskinen har en feil som dekkes av garantien vil den bli reparert og sendt tilbake til eieren kostnadsfritt. Maskiner med en utsalgspris på under €100 inkludert mva. vil generelt sett bli erstattet.

Hvis sentralverkstedet finner at maskinen har en feil som ikke dekkes av garantien vil eieren bli orientert om at de må selv betale for kostnadene ved en reparasjon.

Disse garantibestemmelsene vil kunne endres fra tid til annen for å være i overensslemmelse med nye produkter. En kopi av de nyeste garantibestemmelsene finnes på www.greenworkstools.eu.

Greenworks Tools garantipolitik for gør det selv-maskiner

GARANTIPERIODE

Navn og adresse på vedkommende person som er autorisert til å kompilere den tekniske datafilen:

Navn: Peter Söderström

Adresse: Greenworks Tools Europe AB, Propellergatan 1, 211 19 Malmö, Sweden

Herved erklærer vi at produktet

Kategori SN∅SLYNGE

Modell 2600007

I tillegg erklærer vi at

■ følgende (deler/bestemmelser i) harmoniserte europeiske standarder er benyttet EN 60335-1; ISO/DIS 8437; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2; ISO 11904

Og vi erklærer yderligere, at
