LIETOŠANAS INSTRUKCIJA GD40ST GREENWORKS

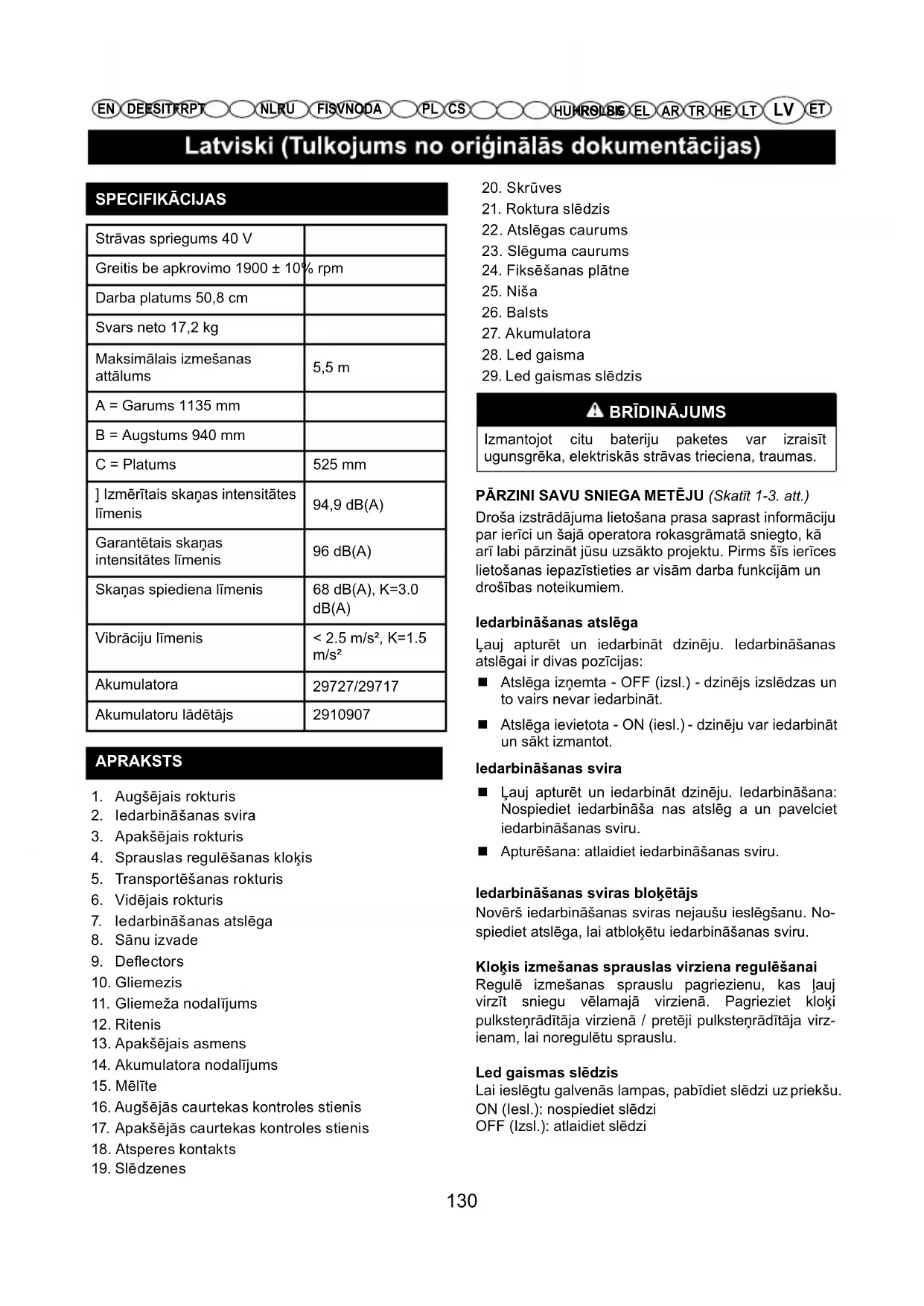

SPECIFIKĀCIJAS Strāvas spriegums 40 V Greitis be apkrovimo 1900 ± 10% rpm Darba platums 50,8 cm Svars neto 17,2 kg Maksimālais izmešanas attālums 5,5 m A = Garums 1135 mm B = Augstums 940 mm C = Platums 525 mm ] Izmērītais skaņas intensitātes līmenis 94,9 dB(A) Garantētais skaņas intensitātes līmenis 96 dB(A) Skaņas spiediena līmenis 68 dB(A), K=3.0 dB(A) Vibrāciju līmenis ﹤ 2.5 m/s², K=1.5 m/s² Akumulatora 29727/29717 Akumulatoru lādētājs 2910907 APRAKSTS

1. Augšējais rokturis

2. Iedarbināšanas svira

3. Apakšējais rokturis

4. Sprauslas regulēšanas kloķis

5. Transportēšanas rokturis

6. Vidējais rokturis

7. Iedarbināšanas atslēga

11. Gliemeža nodalījums

13. Apakšējais asmens

14. Akumulatora nodalījums

16. Augšējās caurtekas kontroles stienis

17. Apakšējās caurtekas kontroles stienis

22. Atslēgas caurums

24. Fiksēšanas plātne

29. Led gaismas slēdzis

Izmantojot citu bateriju paketes var izraisīt ugunsgrēka, elektriskās strāvas trieciena, traumas. PĀRZINI SAVU SNIEGA METĒJU (Skatīt 1-3. att.) Droša izstrādājuma lietošana prasa saprast informāciju par ierīci un šajā operatora rokasgrāmatā sniegto, kā arī labi pārzināt jūsu uzsākto projektu. Pirms šīs ierīces lietošanas iepazīstieties ar visām darba funkcijām un drošības noteikumiem. Iedarbināšanas atslēga Ļauj apturēt un iedarbināt dzinēju. Iedarbināšanas atslēgai ir divas pozīcijas: Atslēga izņemta - OFF (izsl.) - dzinējs izslēdzas un to vairs nevar iedarbināt. Atslēga ievietota - ON (iesl.) - dzinēju var iedarbināt un sākt izmantot. Iedarbināšanas svira Ļauj apturēt un iedarbināt dzinēju. Iedarbināšana: Nospiediet iedarbināša nas atslēg a un pavelciet iedarbināšanas sviru. Apturēšana: atlaidiet iedarbināšanas sviru. Iedarbināšanas sviras bloķētājs Novērš iedarbināšanas sviras nejaušu ieslēgšanu. No- spiediet atslēga, lai atbloķētu iedarbināšanas sviru. Kloķis izmešanas sprauslas virziena regulēšanai Regulē izmešanas sprauslu pagriezienu, kas ļauj virzīt sniegu vēlamajā virzienā. Pagrieziet kloķi pulksteņrādītāja virzienā / pretēji pulksteņrādītāja virz- ienam, lai noregulētu sprauslu. Led gaismas slēdzis Lai ieslēgtu galvenās lampas, pabīdiet slēdzi uz priekšu. ON (Iesl.): nospiediet slēdzi OFF (Izsl.): atlaidiet slēdzi 130LT HETR

Nemēģiniet pārveidot šo izstrādājumu vai izveidot piederumus, kas nav ieteikti lietošanai ar š izstrādājumu. Bandymas jas keisti ar modi kuoti laikoma netinkamu naudojimu, galinčiu sukelti pavojingą situaciją ir jus rimtai sužeisti.

Neievietojiet slēdža atslēgu, kamēr neesat pabeidzis montāžu un neesat gatavs pļaušanai. Noteikumu neievērošana var izraisīt nejaušu iedarbināšanu un iespējamus smagus ievainojumus. ROKTURA MONTĀŽA (Skatīt 4. att.) Noņemiet baterijas komplektu. Novietojiet vidējā roktura un apakšējā roktura caurumus vienā līmenī. Ievietojiet skrūves un izmantojiet rokturu uzgaļus, lai tos pieskrūvētu. Novietojiet vidējā roktura un augšējā roktura caurumu vienā līmenī. Ievietojiet slēdzenes un nostipriniet tās ar komplektā iekļautajiem rokturu uzgaļiem. Kad viss ir nostiprināts, aizveriet slēdzenes un novietojiet tās vietā. Piezīme: ja augšējais rokturis ir pārāk vaļīgs vai atdalīts no vidējā roktura, pievelciet slēdzenes roktura kloķus, pagriežot tos pulksteņrādītāja virzienā. Nepārslogojiet roktura kloķus.

KLOĶA IZMEŠANAS SPRAUSLAS VIRZIENA

REGULĒŠANAI MONTĀŽA (Skatīt 5-6. att.) Novietojiet augšējās lāpstiņu vadības stieņa caurumus ar apakšējās lāpstiņu kontroles vadības stieņa caurumiem vienā līmenī. Ievietojiet elastīgo tapu atverē un piestipriniet. Ievietojiet lāpstiņu vadības stieņa galu cauri atslēgas caurumam kronšteinā tā, lai tas būtu piestiprināts pie vidējā roktura augšas. Ievietojiet roktura galu konkrētā sakabes caurumā, kas atrodas uz caurtekas, turot to taisnu un ar rokturi uz augšu. Noregulējiet izmešanas sprauslu, pagriežot rokturi abos virzienos. Sprauslai brīvi jāgriežas. DEFLEKTORA MONTĀŽA (Skatīt 7. att.) Stumiet izplūdes delfektoru, līdz abās pusēs esošās fiksēšanas plātnes ar klikšķi iekrīt nišās un balsti abās pusēs ar klikšķi iekrīt atslēgas caurumos. MONTĀŽA

Šis izstrādājums ir jāsamontē. Uzmanīgi izņemiet izstrādājumu un piederumus no kastes. Pārliecinieties, ka visi sarakstā norādītie priekšmeti ir kastē.

Nelietojiet izstrādājumu, ja jebkura no sarakstā minētajām detaļām jau ir uzmontēta izstrādājumam, kad jūs to izsaiņojat. Šajā sarakstā minētās detaļas ražotājs nav uzstādījis uz izstrādājuma, tās klientam jāuzstāda pašam. Izmantojiet izstrādājumu, kas var būt nepareizi samontēts, var izraisīt smagus ievaino- jumus. Uzmanīgi pārbaudiet, vai izstrādājumam nav piegādes laikā radušos bojājumu vai defektu. Neizjauciet iesaiņojumu, kamēr neesat rūpīgi pārbaudījis un apmierinoši darbinājis izstrādājumu. Ja kāda detaļa ir bojāta vai trūkst, lūdziet palīdzību, zvanot Greenworks Tools apkopes centram. IEPAKOJUMA SARAKSTS Sniega tīrītājs Augšējās caurtekas kontroles stienis Apakšējās caurtekas kontroles stienis Vidējā roktura montāža Caurtekas novirzītājs Slēdzenes Skrūves Roktura uzgaļi Atsperes kontakts Iedarbināšanas atslēga Instrukcija

Nenaudokite prietaiso, jei trūksta detalių ar jos yra apgadintos tol, kol jos nebus pakeistos. Izstrādājuma ar bojātām vai trūkstošām detaļām lietošana var izraisīt smagus ievainojumus.. 131LT HETR

Nepieļaujiet, lai iemaņas darbā ar šo produktu padarītu jūs neuzmanīgus. Atcerieties, ka viens neuzmanīb.

Vienmēr lietojiet aizsargbrilles. Ja tas netiek ievērots, jūsu acīs var lidot objekti, rezultātā nodarot nopietnas traumas. SAGATAVOŠANAS DARBI (Skatīt 8. att.) Pārbaudiet, vai iedarbināšanas pozīcijā gliemezis nepieskaras sniegam. Ievietojiet akumulatoru attiecīgajā nodalījumā. Piezīme: Pirms sniega tīrīšanas gliemezi ir ieteicams apstrādāt ar silikona aerosolu, lai izvairītos no sniega uzkrāšanās uz rotējošām daļām.

Pēc iedarbināšanas un pirms mašīnas izmantošanas ir ļoti svarīgi veikt šādas drošības pārbaudes. Pārbaudiet, vai drošības pārbaudes rezultāti atbilst tabulā sniegtajai informācijai.

Pirms izmantošanas vienmēr veiciet drošības pārbaudes.

Ja jebkurš no rezultātiem atšķirsies no turpmāk piedāvātajās tabulās esošās informācijas, mašīnu nedrīkst izmantot! Nogādājiet mašīnu servisa centrā, lai to pārbaudītu un salabotu. Vispārīga drošības un gliemeža darbības pārbaude. Poz. Rezultāts Nospiediet iedarbināšana s atslēga. Nospiediet iedarbināšanas sviru. Dzinējs tiek iedarbināts

gliemezis sak griezties. Izmēģinājuma brauciens Nav spēcīgas vibrācijas. Nav neparastu trokšņu Atlaidiet iedarbināšanas sviru. Dzinējs un gliemezis nekavējoties apstājas. IEDARBINĀŠANA/DARBS (Skatīt 9. att.)

Pēc sniega tīrītāja iedarbināšanas sāk griezties glie- mezis. Lūdziet cilvēkus nostāties drošā attālumā un pārbaudiet,vai gliemezis nepieskaras akmeņiem vai priekšmetiem, kurus tas var uzmest. Darba uzsākšana Nedaudz nolieciet sniega tīrītāju aizmuguriski un mazliet paceliet gliemezi no zemes. Nospiediet un turiet nospiestu iedarbināšanas sviras atbloķētāju. Lai iedarbinātu, pavelciet iedarbināšanas sviru.

Ja gliemezis ir bloķēts, nekādā gadījumā nemēģiniet darbināt dzinēju. Mašīna ir aprīkota ar automātisko dzinēja aizsargierīci; ja tā ieslēdzas, uzgaidiet dažas sekundes pirms mašīnas atkārtotas iedarbināšanas. Darbs Nolaidiet gliemezi zemē un sāciet novākt sniegu.

Vienmēr apturiet dzinēju pirms atbloķēšanas operācijas veikšanas. APTURĒŠANA (Skatīt 9. att.) Lai apturētu mašīnu, atlaidiet iedarbināšanas sviru. SVARĪGI: Ja ir jāatiet no mašīnas, izņemiet akumula- toru

LIETOŠANAS IETEIKUMI

Sniega novākšana ir visefektīvākā, kamēr tas vēl ir svaigs. Atkārtoti notīriet iepriekš apstrādātas zonas, lai novāktu sniega paliekas. Ja vien tas ir iespējams, virziet sniegu vēja pūšanas virzienā. Pārbaudiet sniega strūklas attālumu un virzienu. Ja ir spēcīgs vējš, nolaidiet lai virzītu sniega strūklu zemes virzienā, samazinot varbūtību, ka vējš to aizpūtīs nepareizā vietā. Pēc darba pabeigšanas ļaujiet mašīnas dzinējam darboties dažas minūtes, lai izvairītos no ledus veidošanās izmešanas atverē. Sauss un normāls sniegs Sniegs, kura biezums ir līdz 20 cm, var ātri novākt, veicot apstrādi ar vienmērīgu ātrumu. Dziļa sniega vai kupenu gadījumā samaziniet ātrumu, ļaujot mašīnai 132LT HETR

darboties savā ritmā. Slapjš un noblietēts sniegs Virzieties lēnām. Neizmantojiet apakšējo asmeni noblietēta sniega vai ledus novākšanai. SVARĪGI: Mašīnas intensīva izmantošana ar slapju un noblietētu sniegu var izraisīt gliemeža ligzdas bojājumus..

Nekavējoties izņemiet akumulatoru no tā nodalījuma. Ar birsti notīriet mašīnu no visām sniega paliekām. Vairākas reizes pārvietojiet visas vadības ierīces uz priekšu un atpakaļ. Nepieciešamības gadījumā pievelciet skrūves un bultskrūves, kas ir izļodzījušās izmantošanas laikā. Pārbaudiet, vai nav izļodzījušos vai bojātu detaļu. Nepieciešamības gadījumā nomainiet bojātas detaļas.

Neaizsedziet mašīnu, kamēr dzinējs ir karsts. DEFLEKTORA REGULĒŠANA (Skatīt 10. att.) Lai pielāgotu izplūdes cauruli, pagrieziet lāpstiņu pieregulēšanas rokturi tajā virzienā, kurā vēlaties virzīt izplūdi. Lai pielāgotu izplūdes deflektoru (arī izplūdes augstumu), saspiediet mēlīti un paceliet vai nolaidiet izplūdes deflektrou. TEHNISKĀ APKOPE

Visas pārbaudes un tehniskās apkopes darbi ir jāveic, kamēr mašīna ir apturēta un dzinējs ir izslēgts. Pirms jebkādu tehniskās apkopes darbu veikšanas, izslēdziet dzinēju un izņemiet atslēgu no ligzdas.

Pirms tehniskās apkopes veikšanas uzvelciet piemērotu apģērbu, cimdus un brilles. Neoriģinālu rezerves daļu un piederumu izmantošana var negatīvi ietekmēt mašīnas darbību un drošību. Ražotājs neuzņemas nekādu atbildību par bojājumiem vai traumām, kas izraisīja minētie izstrādājumi.. Oriģinālās rezerves daļas ir pieejamas autorizētajos servisa centros un pie dīleriem. SVARĪGI: Drošības noteikumi, kuri jāievēro tehniskās apkopes laikā, ir aprakstīti par. 2.4. Rūpīgi ievērojiet šo norādījumus , lai izvairītos no nopietniem riskiem vai bīstamām situācijām.

Tīrīšanas operāciju veikšanas laikā mašīnai jābūt izslēgtai. Nemēģiniet izņemt sniegu no izejas at- veres, ja iepriekš nav veiktas šādas darbības:

• Atlaidiet gliemeža vadības ierīci

• Iedarbināšanas atslēga ir izņemta

• Akumulators ir izņemts Pēc lietošanas vienmēr tīriet mašīnu. Tīrīšanas laikā ievērojiet šos norādījumus: Apturiet dzinēju. Izņemiet akumulatoru no tā nodalījuma. Ļaujiet sniega tīrītājam atdzist. Iztīriet sniega tīrītāja iekšējo un ārējo daļu, izmantojot piemērotu birsti un/vai saspiesto gaisu.

Nekādā gadījumā netīriet sniega tīrītāju ar ūdeni, pretējā gadījumā var sabojāt elektriskās detaļas un radīt elektriskā trieciena risku. UZGLABĀŠANA Ja ir paredzēts, ka mašīna tiks uzglabāta ilgāk par 30 dienām: Rūpīgi iztīriet sniega tīrītāju. Pārbaudiet, vai sniega tīrītājā nav bojājumu. Nepieciešamības gadījumā veiciet remontu. Ja krāsojums ir bojāts, atjaunojiet to, lai izvairītos no rūsēšanas. Aizsargājiet metāla virsmas, kas pakļautas korozijai.

Šajā rokasgrāmatā ir sniegti visi mašīnas vadībai un pareizai lietotāja veicamajai pamata tehniskajai ap- kopei nepieciešamie norādījumi. Visi regulēšanas un tehniskās apkopes darbi, kas nav aprakstīti šajā rokasgrāmatā, ir jāveic pie dīlera vai specializētajā ser- visa centrā, kura darbiniekiem ir zināšanas un iekārtas, kuras nepieciešamas, šo darbu pareizai veikšanai, saglabājot mašīnas pirmatnējo drošības līmeni un sākotnējo stāvokli. Ja darbus veic nepiemērotajās darbnīcās, vai tos veic personāls, jebkāda veida garantija tiek anulēta, kā arī ražotājs tiek atbrīvots no jebkādām saistībām vai 133LT HETR

GEDIMŲ NUSTATYMAS TRAUCĒJUMS IESPĒJAMS CĒLONIS RISINĀJUMS Neizdodas iedarbināt Akumulators nav uzstādīts vai ir uzstādīts nepareizi Pārbaudiet, vai akumulators ir ievietots pareizi Pārslodzes aizsardzības ieslēgšanās Uzgaidiet dažas sekundes, lai darbība automātiski atjaunotos. Gliemezis ir iesprūdis un dzinēju neizdodas iedarbināt Nekavējoties atlaidiet iedarbināšanas vadības ierīci un novāciet šķērsli. Pēc tam mēģiniet iedarbināt vēlreiz. Dzinējs griežas ar grūtībām. Gliemezis vai izmešanas sprausla ir aizsērējušies, bloķēti ar šķērsli vai bojāti. Iztīriet gliemezi un sprauslu. Novāciet gružus vai svešķermeņus. Nomainiet, ja tie ir bojāti. Kondensators ir bojāts. Sazinieties ar servisa centru vai dīleru. Dzinējs pēkšņi izslēdzas. Elektriskās daļas darbības traucējumi. Sazinieties ar servisa centru vai dīleru. Pārslodzes aizsardzības ieslēgšanās. Uzgaidiet 10 minūtes un mēģiniet vēlreiz. Spēcīgas vibrācijas. Izļodzījušas daļas vai gliemeža vai spārnu rata bojājum Pievelciet visus stiprinājumus. Mainiet bojātas daļas autorizētajā servisa centrā. Rokturis ir uzstādīts nepareizi. Pārliecinieties, ka rokturis ir nostiprināts pareizā pozīcijā. Sniegs netiek izmests vai izmešana ir vāja. Izmešanas sprausla aizsērējusi. ztīriet izmešanas sprauslu. Gliemezis iesprūdis. Novāciet no gliemeža gružus vai svešķermeņus. Sniega tīrītājs atstāj plānu sniega kārtu uz zemes. Nodilusi gliemeža griezējmala. Sazinieties ar pilnvaroto tehniskā atbalsta centru. atbildības.

• Tikai autorizētie servisa centri drīkst veikt garantijas remontu un tehnisko apkopi.

• Autorizētie servisa centri izmanto tikai oriģinālās rezerves daļas. Oriģinālās rezerves daļas un piederumi ir izstrādāti speciāli šīm mašīnām.

• Neoriģinālās rezerves daļas un piederumi nav apstiprināti, neoriģinālo rezerves daļu un piederumu izmantošanas gadījumā garantija tiek anulēta.

• Iesakām vienu reizi gadā nogadāt mašīnu autorizētajā servisa centrā, lai veiktu tehnisko apkopi, remontu un drošības ierīču pārbaudi. 134Eesti(Originaaljuhendi tõlge)

1. Normāls nolietojums un plīsumi.

2. Ikdienas saskaņošana un pielāgošana.

3. Bojājumi, kurus izraisījusi nepareiza apiešanās/ļaunprātīga

izmantošana/nepareiza lietošana vai nolaidība.

4. Pārkaršana apkopes neveikšanas dēļ.

5. Bojājumi, kas radušies tādēļ, ka pielāgojumi/stiprinājumi kļuvuši

vaļīgi/ atvienojušies apkopes neveikšanas dēļ.

6. Bojājumi, kas radušies tīrot ar ūdeni.

7. Ierīces apkopi vai labošanu veikuši Greenworks Tools neapstiprināti

8. Ierīces nepareizi uzstādītas vai pielāgotas.

9. Bojājumus izraisījusi ierīces nepareiza lietošana.

10. Bojājumus izraisījusi ierīces nepareiza ieziemošana (spiediena

11. Sastāvdaļas, kas uzskatāmas par palīgmateriāliem parasti nesedz

garantija, tai skaitā, bet neaprobežojoties ar:

• asmens un tā sastāvdaļas

• plates un instrumentu turētāji

12. Noteiktas preces var saturēt komponentes kā dzinējus, transmisijas

no dažādiem ražotājiem, šīs sastāvdaļas attieksies uz attiecīgā ražotāja garantijas politiku, izņemot, ja Greenworks Tools Europe GmbH piekrīt izskatīt sūdzības ārpus ražotāja garantijas perioda.

13. Šī garantijas politika neattiecas uz lietotām precēm.

14. Greenworks Tools Europe GmbH nepiegādātu un neapstiprinātu

rezerves, aizstājēj vai papildu komponenšu pielāgošana. Garantija Lai izvirzītu prasību par garantiju ikvienai precei saskaņā ar šo politiku, nepieciešams oriģināls pirkuma pierādījums. Kredītkartes pārskats nav uzskatāms par atbilstošu pirkuma pierādījumu. Pirmajā reizē, kad notiek uz garantiju attiecināms gadījums, preces lietotājam tā jāatgriež oriģinālajā pirkuma vietā, kopā ar pirkuma pierādījumu. Ierīce tiks nosūtīta uz mūsu centrālo pakalpojumu centru, lai veiktu pārbaudi. Ja noskaidrosies, ka ierīcei ir defents, tā tiks salabota un nosūtīta atpakaļ preces lietotājam bez maksas. Ierīces, kuras pārdod par mazāk nekā 100€, tai skaitā pārdošanas nodokļi, tiks nomainītas pilnībā. Ja centrālo pakalpojumu centrs noskaidros, ka ierīcei nav defenta, par to paziņos preces lietotājam, kuram būs jāmaksā par labošanu. Šī garantijas politika var laiku pa laikam mainīties, lai pielāgotos jaunu preču vajadzībām. Jaunākās garantijas politikas kopija ir pieejama www.greenworkstools.eu.Greenworks Tools kodukasutuseks ette nähtud seadmete (DIY) garantiieeskiri
