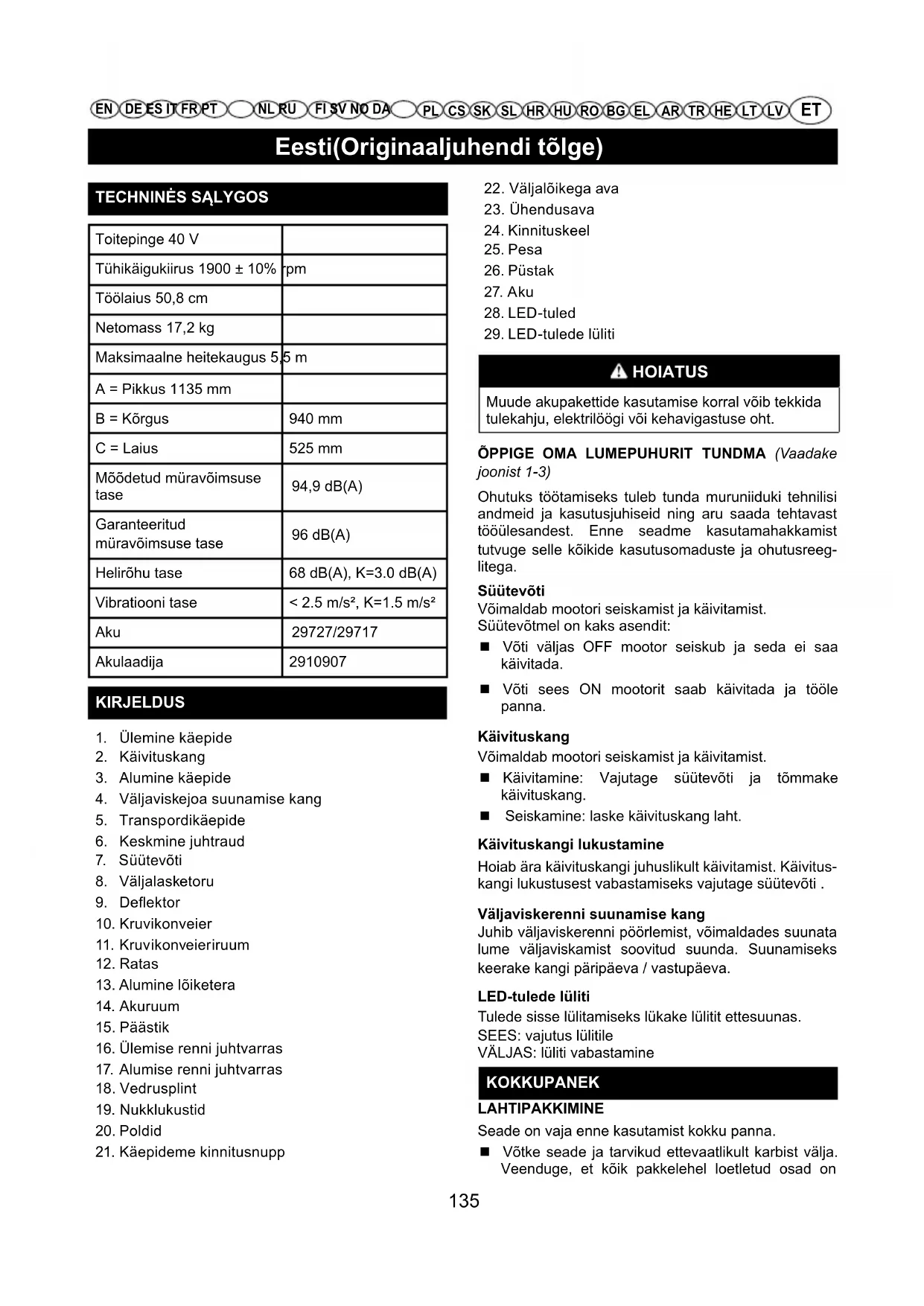

KASUTUSJUHEND GD40ST GREENWORKS

Toitepinge 40 VTühikäigukiirus 1900 ± 10% rpmTöölaius 50,8 cmNetomass 17,2 kgMaksimaalne heitekaugus 5,5 mA = Pikkus 1135 mmB = Kõrgus 940 mmC = Laius 525 mmMõõdetud müravõimsuse tase 94,9 dB(A)Garanteeritud müravõimsuse tase96 dB(A)Helirõhu tase 68 dB(A), K=3.0 dB(A)Vibratiooni tase ﹤ 2.5 m/s², K=1.5 m/s² Aku 29727/29717Akulaadija 2910907 KIRJELDUS 1. Ülemine käepide2. Käivituskang3. Alumine käepide4. Väljaviskejoa suunamise kang5. Transpordikäepide6. Keskmine juhtraud

13. Alumine lõiketera

14. Akuruum15. Päästik16. Ülemise renni juhtvarras

17. Alumise renni juhtvarras

18. Vedrusplint19. Nukklukustid20. Poldid21. Käepideme kinnitusnupp22. Väljalõikega ava23. Ühendusava24. Kinnituskeel25. Pesa26. Püstak27. Aku28. LED-tuled29. LED-tulede lüliti HOIATUS Muude akupakettide kasutamise korral võib tekkidatulekahju, elektrilöögi või kehavigastuse oht. ÕPPIGE OMA LUMEPUHURIT TUNDMA (Vaadake joonist 1-3)Ohutuks töötamiseks tuleb tunda muruniiduki tehnilisi andmeid ja kasutusjuhiseid ning aru saada tehtavast tööülesandest. Enne seadme kasutamahakkamist tutvuge selle kõikide kasutusomaduste ja ohutusreeg-litega.SüütevõtiVõimaldab mootori seiskamist ja käivitamist.Süütevõtmel on kaks asendit: Võti väljas OFF mootor seiskub ja seda ei saa käivitada. Võti sees ON mootorit saab käivitada ja tööle panna.KäivituskangVõimaldab mootori seiskamist ja käivitamist. Käivitamine: Vajutage süütevõti ja tõmmake käivituskang. Seiskamine: laske käivituskang laht.Käivituskangi lukustamineHoiab ära käivituskangi juhuslikult käivitamist. Käivitus-kangi lukustusest vabastamiseks vajutage süütevõti .Väljaviskerenni suunamise kangJuhib väljaviskerenni pöörlemist, võimaldades suunata lume väljaviskamist soovitud suunda. Suunamiseks keerake kangi päripäeva / vastupäeva.LED-tulede lülitiTulede sisse lülitamiseks lükake lülitit ettesuunas.SEES: vajutus lülitileVÄLJAS: lüliti vabastamine KOKKUPANEK LAHTIPAKKIMINESeade on vaja enne kasutamist kokku panna. Võtke seade ja tarvikud ettevaatlikult karbist välja. Veenduge, et kõik pakkelehel loetletud osad on 135Eesti(Originaaljuhendi tõlge)

HOIATUS Ärge pange lülitusvõtit enne sisse, kui muruniiduk ontäielikult kokku pandud ja tööks ette valmistatud. Muidu võib toimuda juhuslik käivitumine, mis võib põhjustada raske kehavigastuse.KÄEPIDEME MONTEERIMINE (Vaadake joonist 4) Võtke akupakett välja. Ühitage keskmises juhtrauas olevad avad alumises juhtrauas olevate avadega. Pange sisse poldid ja keerake need kinni käsimutrite abil. Ühitage keskmises juhtrauas olev ava ja ülemises juhtrauas olev ava. Pange kohale nukklukustid ja keerake need komplektis olevate käsimutrite abil kinni. Pärast kinnikeeramist seadke nukklukustid suletud asendisse.Märkus. Kui ülemine juhtraud on keskmisele juhtrauale lõdvalt kinnitatud, siis pingutage nende nukklukusti nuppe päripäeva keerates. Ärge pingutage juhtraudade nuppe üle.VÄLJAVISKERENNI SUUNAMISE KANGI MON-TEERIMINE (Vaadake joonist 5-6) Ühitage avad ülemises väljalaskeava juhtvardas avadega alumises väljalaskeava juhvardas olevate avadega. Pange vedrutihvt augu sisse ja kinnitage. Pange väljalaskeava juhtvarras keskmise juhtraua ülaosas oleva toendi väljalõikega avast läbi. Pange käepideme ots rennil ettenähtud haakimisavasse, hoidke seda otse, nii et haarats on ülespoole suunatud. Kontrollige väljaviskerenni, pöörates seda üleni mõlemas suunas. Renn peab vabalt pöörlema.DEFLEKTORI MONTEERIMINE (Vaadake joonist 7) Suruge väljalaske suunajat kuni kinnituskeel lukustub mõlemal poolel soontesse ja püstak klõpsab väljalõikega avadesse. KASUTAMINE HOIATUS Vaatamata sellele, et olete tuttav akuga, ärge mine-tage selle kasutamisel valvsust. Pidage meeles, ettähelepanu minetamine sekundi murdosa jooksul onpiisav tõsise kehavigastuse tekitamiseks.olemas. HOIATUS Ärge hakake seadet enne kasutama kui kõik pak-kelehel loetletud osad on lahtipakkimisel ühendatud.Pakkelehel loetletud osad ei ole tootja poolt koostatud ja see tuleb teha kasutajal. Valesti kokku-pandud seadme kasutamine võib põhjustada raske kehavigastuse. Uurige seadet põhjalikult, et veenduda tarne ajal tekkida võinud mõrade või kahjustuste puudumises. Ärge visake pakendit ära enne, kui te olete seadme põhjalikult üle vaadanud ja olete saanud seadet rahuldavalt kasutada. Kui mõni seadme osa on vigastatud või puudub, palun helistada abi saamiseks Greenworks Tools klienditoe telefonile. PAKKELEHT Lumepuhur Ülemise renni juhtvarras Alumise renni juhtvarras Keskmise juhtraua koost Renni suunaja Nukklukustid Poldid Käsimutrid Vedrusplint Süütevõti Juhised HOIATUS Kui mõni osa on kahjustunud või puudu, ärge ka-sutage seda seadet enne, kui vastav osa on asenda-tud. Vigastatud või puuduvate osadega muruniidukikasutamine võib põhjustada raske kehavigastuse. HOIATUS Ärge üritage seda seadet ümber ehitada ega luua lisaseadmeid, mida pole soovitatud selle tootega koos kasutada. Iga selline muutmine või ümbere-hitus on väärkasutamine ja võib põhjustada ohtliku olukorra ja viia võimaliku tõsise vigastuseni. 136Eesti(Originaaljuhendi tõlge)

HOIATUS Kandke alati silmakaitsevahendeid. Selle eiramine võib tähendada, et võõrkehad võivad sattuda teile silma põhjustades võimalikku tõsist vigastust. EELTÖÖD (Vaadake joonist 8) Kontrollige, et käivitamise asendis ei oleks kruvikonveier juba lume sees kinni. Asetage aku selleks ettenähtud pesasse. Tähelepanu: Enne lumekoristamise alustamist on asja- kohane pihustada kruvikonveierile silikoonaerosooli, et vältida jää teket pöörlevatel organitel. OHUTUSKONTROLLID Pärast käivitamist ja enne masina kasutamist on väga oluline teha järgmised ohutustestid. Kontrollige, et ohu- tuskontrollide tulemused vastavad tabelis märgitud tul- emustele. HOIATUS Tehke alati enne kasutamist ohutuskontrollid. HOIATUS Kui mõni tulemustest ei vasta järgmistes tabelites märgitud tulemustele, siis ei ole võimalik masinat ka- sutada! Masin tuleb sel juhul saata teeninduskesku- sesse kontrolli ja parandusse. Üldine kontroll ja kruvikonveieri töötamise kontroll. Objekt Tulemus Vajutage süütevõti. Vajutage käivituskangi. Mootor käivitub ja kruvikonveier hakkab pöörlema. Proovijuhtimine Ebanormaalset vibratsiooni ei ole. Ebanormaalseid helisid ei ole. Laske käivituskang lahti. Mootor ja kruvikonveier seiskuvad kohe. KÄIVITAMINE / TÖÖTAMINE (Vaadake joonist 9) HOIATUS Lumepuhuri käivitamine paneb kruvikonveieri pöör- lema. Hoidke inimesed ohutus kauguses ja kontrol- lige, et kruvikonveier ei puutu vastu kive või esemeid, mis võivad õhku paiskuda. Alustamine Kallutage lumepuhurit veidi tahapoole ja tõstke kruvikonveier veidi maast lahti. Vajutage käivituskangi lukustusest vastasta-mise nuppu ja hoidke seda sissevajutatult. Käivitamiseks tõmmake käivituskangi. HOIATUS Kui kruvikonveier on blokeerunud, ärge püüdke moo- tori käima panna. Masinal on olemas automaatne mootorikaitse, kui see on sees, siis oodake mõned sekundid enne masina käivitamist. Töötamine Laske kruvikonveier alla maapinna poole ja alustage lumekoristamist. HOIATUS Enne lukustusest vabastamise toimingute tegemist jätke alati mootor seisma. SEISKAMINE (Vaadake joonist 9) Masina seiskamiseks laske käivituskang lahti. TÄHTIS: Kui on vaja masinast eemale minna, siis tuleb aku välja võtta. SOOVITUSED KASUTUSEKS Lund on parem eemaldada, kui see on veel värske. Käige juba koristatud alad veel kord üle, et koristada alles jäänud lumejäägid Kui on võimalik, visata lumi välja tuule suunas. Kontrollige lume väljaviskejoa kaugust ja suunda. Tugeva tuule korral laske delfektor alla nii, et see suunaks väljavisatava lume vastu maad, vähendades nii võimalust, et tuul kannab lund soovimatusse kohta. Töö lõpus laske masinal mõni minut käia, et vältida jää tekkimist väljaviskeavas. Kuiv ja normaalne lumi Kuni 20 cm paksust lund saab koristada kiiresti, liikudes ühtlase kiirusega. Paksema või kuhjatistes lume korral tuleb kiirust vähendada ja lasta masinal töötada omas rütmis. Sulalumi ja kokkupressitud lumi Liikuge edasi aeglaselt. Vältige alumise lõiket-era ka- sutamist kokkupressitud lume või jää eemalda-miseks. TÄHTIS: Masina intensiivne kasutamine sulalume ja kokkupressitud lume korral kulutab kruvikonveierit. 137Eesti(Originaaljuhendi tõlge)

PÄRAST KASUTAMIST Võtke kohe aku selle pesast välja. Pühkige masin harjaga masina külge jäänud lumest puhtaks. Liigutage kõiki juhtseadmeid mitu korda ette ja taha. Keerake vajaduse korral uuesti kinni kruvid ja poldid, mis on kasutamise ajal lahti läinud. Kontrollige, et osad ei oleks lahti tulnud või kahjustada saanud. Vajaduse korral vahetage kahjustatud osad välja. HOIATUS Masinat ei tohi kinni katta, kui mootor on alles soe.DEFLEKTORI SUUNAMINE (Vaadake joonist 10) Väljalaskerenni reguleerimiseks pöörake väljalaske reguleerimiskäepidet suunda, kuhu soovite lume suunata. Väljalaske suunaja reguleerimiseks (ja ühtlasi lumejoa kõrguse muutmiseks) vajutage päästikule ja tõstke või langetage renni suunajat. HOOLDUS HOIATUS Kõik kontrollid ja hooldustööd tuleb teha ainult siis, kui masin seisab ja mootor on välja lülitatud. Enne igasuguseid hooldustöid tuleb mootor seisma jätta ja võti süütest välja võtta. HOIATUS Hooldustööde tegemisel kandke sobivaid riideid, kin-daid ja prille. Mitteoriginaalvaruosade ja -tarvikute võib mõjutada negatiivselt masina tööd ja ohutust. Tootja keeldub igasugusest vastutusest kahju või vigastuste eest, mis on tingitud mitteoriginaalvaruosade ja -tarvikute kasutamisest. Originaalvaruosi saab volitatud teeninduskeskustest ja edasimüüjatelt.TÄHTIS: Kõik hooldus- ja reguleerimistööd, mida ei ole käesolevas juhendis kirjeldatud, tuleb lasta teha edasi-müüjal või spetsiaalses teeninduskeskuses.PUHASTAMINE HOIATUS Tehke puhastustöid siis, kui masin on välja lülitatud. Ärge püüdke rennist lund eemaldada, kui te ei ole enne:• Kruvikonveieri hoovast lahti lasknud.• Süütevõtit välja võtnud• Akut välja võtnudPuhastage masinat alati pärast kasutamist.Puhastamisel järgige järgmiseid juhiseid: Lülitage mootor välja. Võtke aku selle pesast välja. Laske lumepuhuril maha jahtuda Puhastage lumepuhurit seest ja väljast spetsiaalse harjaga ja/või suruõhuga. HOIATUS Ärge kunagi peske lumepuhurit veega, sest see võib kahjustada elektriseadmeid ja põhjustada elektrilöö-giohtu.HOIDMINEKui masin tuleb seisma panna kauemaks kui 30 päeva: Puhastage lumepuhur hoolikalt. Kontrollige, et lumepuhuril ei oleks kahjustusi. Vajaduse korral tehke parandustööd. Kui värv on kahjustatud, värvige kahjustatud kohad üle, et vältida roostetamist. Kaitske metallpindu rooste eest.TEENINDUS JA REMONTKäesolevas juhendis on antud kõik vajalikud juhised masina juhtimiseks ja elementaarsete hooldustööde kohta, mida saab teha kasutaja ise. Kõik reguleerimis- ja hooldustööd, mida selles juhendis kirjeldatud ei ole, tuleb lasta teha edasimüüja juures või spetsiaalses teeninduskeskuses, kellel on vajalikud teadmised ja seadmed tööde korrektselt teostamiseks, nii et säilivad masina algsed ohutustingimused.Ebasobivates kohtades või inimeste poolt teostatud tööd muudavad garantii kehtetuks ja vabastavad tootja igasugusest kohustusest või vastutusest.• Garantii alla kuuluvaid parandusja hooldustöid tohivad teha ainult volitatud teeninduskeskused.• Volitatud teeninduskeskused kasutavad ainult origi-naalvaruosi. Originaalvaruosad ja -tarvikud on spet-siaalselt projekteeritud nende masinate jaoks.• Mitteoriginaalvaruosad ega -tarvikud ei ole heaks ki-idetud ning mitteoriginaalvaruosade ja -tarvikute kasu-tamine muudab garantii kehtetuks. 138Eesti(Originaaljuhendi tõlge)

Masin ei lähe käima Aku puudub või pole õigesti sisestatud Kontrollige, et aku on õigesti sees Ülepingekaitse käivitub Oodake mõni sekund automaatseks taastumiseks. Kruvikonveier on kinni ja mootor ei lähe käima Laske kohe käivitusjuhtseade lahti ja kõrvaldage takistus. Seejärel proovige uuesti käivitada. Mootor töötab vaevaliselt. Kruvikonveier või väljaviskerenn on ummistunud, takistusega blokeeritud või kahjustatud. Puhastage kruvikonveier ja väljaviskerenn. Eemaldage võimalikud rusud või võõrkehad. Vahetage need välja, kui need on kahjustatud. Kondensaator on defektne. Helistage teenindusse või edasimüüjale. Mootor jääb ise seisma Rike elektrikomponendi töös Helistage teenindusse või edasimüüjale. Ülepingekaitse käivitub Oodake 10 minutit ja proovige uuesti. Liiga suur vibratsioon Mõned osad on lahti tulnud või kruvikonveier või tiivik on kahjustatud. Keerake kõik kinnituselemendid korralikult kinni. Laske kahjustatud osad välja vahetada volitatud teeninduskeskuses. Kang ei ole õiges asendis. Kontrollige, et kang oleks kseeritud õigesse asendisse. Lume väljaviskamise jõud on nõrgenenud või aeglustunud Väljaviskerenn on ummistunud. Puhastage väljaviskerenn. Kruvikonveier on kinni kiilunud. Eemaldage võimalikud rusud või võõrkehad kruvikonveierist. Lumepuhur jätab õhukese lumekihi maha Kruvikonveieri lõiketera on kulunud Võtke ühendust volitatud teeninduskeskusega.

GARANTIIAEG Kõikidele Greenworks Toolsi uute seadmete osadele ja töötlusele antakse 2-aastane garantii, mis hakkab kehtima ostukuupäeval. Kui seadmeid kasutatakse kutselise kasutaja poolt ärilisel eesmärgil, antakse 30-päevane garantii, sest Greenworks Tools seadmed on ette nähtud põhiliselt kodukasutuseks (DIY). Garantii ei ole ülekantav. PIIRANGUD See garantii on rakendatav ainult nõuetekohaselt mittetöötavatele detailidele/osadele ja ei ole rakendatav järgmistel juhtudel.

1. Loomulik kulumine.

2. Tavapärane häälestamine ja reguleerimine.

3. Vigastus on põhjustatud väärast käsitsemisest, mittesihipärasest

kasutamisest, valest kasutamisest või hooletusest.

4. Puudulikust hooldusest tingitud ülekuumenemine.

5. Puudulikust hooldusest tingitud vigastus, mille puhul liitmikud või

kinnitid on lõtvunud või eemaldunud.

6. Veega pesemisest tingitud vigastus.

7. Seadmeid pole hooldatud ja teenindatud Greenworks Toolsi poolt

heaks kiidetud hoolduskeskustes.

8. Seadmed on valesti kokku pandud või reguleeritud.

9. Seadme väärkasutamisest tingitud vigastus.

10. Talveks ette valmistamata jätmisest tingitud vigastus

(kõrgsurvepesuritel).

11. Tavaline garantii ei kehti allpool loetletud kuluvatele osadele, kuid

• lõiketerad ja lõiketerade koostud,

• kinnituspadrunid ja tööristahoidikud.

12. Seadmetes leiduvate teise tootja osadele, nagu mootorid,

käigukastid, kehtib vastava tootja garantiieeskiri, mille kohustused tagab Greenworks Tools Europe GmbH ka väljaspool selle teise tootja garantiiaega.

13. See garantiieeskiri ei kehti teise kasutusringi seadmetele.

14. Seadmele on paigaldatud varuosad, asendusosad või lisaosad, mis

ei ole tarnitud või heaks kiidetud Greenworks Tools Europe GmbH poolt. Garantii Iga selle garantiieeskirjaga rakenduva seadme garantii aluseks on ostu originaaldokument. Ostu ei saa tõendada krediitkaardi väljavõttega. Garantiijuhtumi korral tuleb kliendil esmalt tagastada seade ostukohta koos ostu tõestava dokumendiga. Seade saadetakse meie kesksesse teenindusasutusse, kus tehakse selle ülevaatus. Kui tuvastatakse seadme rikkisolek, siis see parandatakse ja saadetakse tagasi kliendi aadressile tasuta. Kui seadme jaehind koos käibemaksuga on vähem kui 100 eurot, siis see tavaliselt asendatakse. Kui meie keskses teeninduskeskuses garantiiga kaetud riket ei leita, siis teavitatakse klienti, et tal tuleb tasuda remondi maksumus. Garantiieeskirja võidakse aeg-ajalt muuta, et seda kohandada uute toodete vajadustele. Garantiieeskirja viimane versioon on saadaval veebilehel www.greenworkstools.eu.EN

Mõõdetud helivõimsuse tase 94.9 dB(A) Garanteeritud helivõimsuse tase 96 dB(A) Vastavushindamine vastavalt direktiivi 2000/14/EÜ lisale VI. Aadress, kuupäev: Changzhou, 01/03/2017 Allkiri: Ted Qu Haichao Kvaliteedidirektor
