GD40ST - снегоотблъсквачка GREENWORKS - Безплатно ръководство за потребителя

Технически характеристики	Електрическа снегорин, мощност 40V, ширина на почистване на снега 50 см, дълбочина на почистване на снега 25 см
Употреба	Идеален за почистване на алеи, тротоари и малки площи, лесен за маневриране благодарение на лекото си тегло
Поддръжка и ремонт	Редовно проверявайте ножовете и ремъците, почиствайте след всяка употреба, съхранявайте на сухо място
Безопасност	Носете ръкавици и защитни очила, не използвайте при дъжд или екстремни метеорологични условия
Обща информация	Съвместим с други инструменти от серията GREENWORKS 40V, 2 години гаранция от производителя

Често задавани въпроси - GD40ST GREENWORKS

Как да сглобя снегорина GREENWORKS GD40ST?

За да сглобите снегорина, следвайте предоставеното ръководство за инструкции. Уверете се, че всички части са налични и закрепете кормилото към тялото на уреда, използвайки предоставените винтове.

Как да стартирам снегорина GREENWORKS GD40ST?

За да стартирате уреда, поставете батерията в предвидения за това отсек. Натиснете бутона за захранване и дръпнете спусъка, за да активирате снегорина.

Какво да направя, ако снегоринът не стартира?

Проверете дали батерията е правилно заредена и поставена. Също така се уверете, че бутонът за захранване е в позиция "ON". Ако проблемът продължава, консултирайте се с ръководството за отстраняване на неизправности.

Как да почистя снегорина след употреба?

Извадете батерията и използвайте влажна кърпа, за да почистите повърхността на уреда. Избягвайте използването на агресивни химикали, които могат да повредят пластмасата.

Какъв тип батерия е съвместим с GREENWORKS GD40ST?

Снегоринът GREENWORKS GD40ST е съвместим с батериите от серията 40V на GREENWORKS. Уверете се, че използвате батерия с подходящ капацитет за оптимална производителност.

Как да поддържам снегорина, за да удължа живота му?

За да удължите живота на вашия снегорин, почиствайте го след всяка употреба, съхранявайте го на сухо място и редовно проверявайте състоянието на батерията и компонентите.

Каква е ширината на почистване на GREENWORKS GD40ST?

GREENWORKS GD40ST има ширина на почистване от 46 см, което позволява покриване на голяма площ при почистване на сняг.

Подходящ ли е снегоринът GREENWORKS GD40ST за големи снеговалежи?

Снегоринът GREENWORKS GD40ST е проектиран за леки до умерени снеговалежи. При по-големи снеговалежи може да се наложи по-често използване.

Как да съхранявам снегорина през лятото?

За да съхранявате снегорина, извадете батерията, почистете уреда и го съхранявайте на хладно и сухо място. Препоръчително е да заредите батерията на 50% преди съхранение.

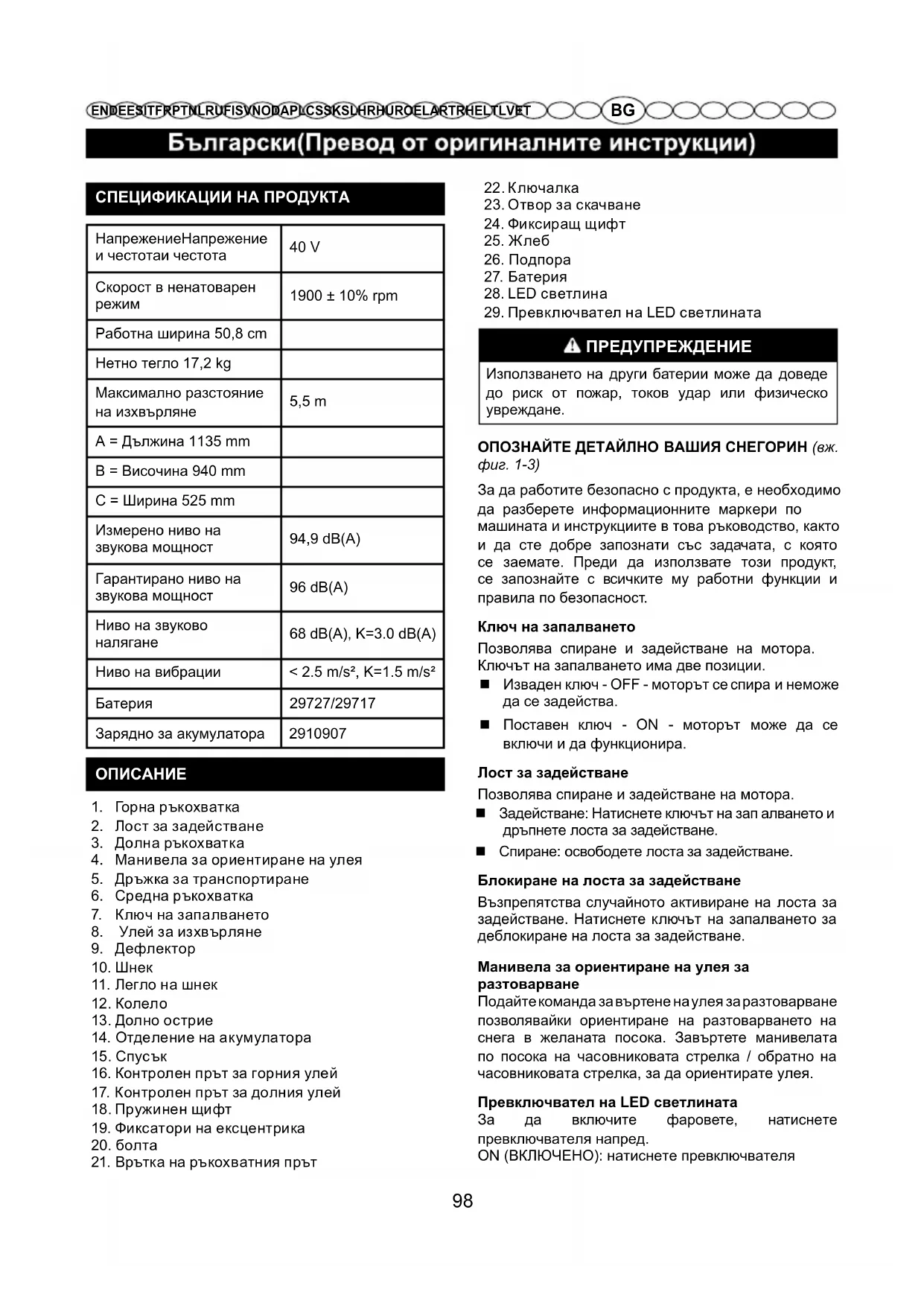

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GD40ST GREENWORKS

Български(Превод от оригиналните инструкции)

НапрежениеНапрежение и честотаи честота	40 V
Скорост в ненатоварен режим	1900 ± 10% rpm
Работна ширина 50,8 cm
Нетно тегло 17,2 kg
Максимално разстояние на изхвърляне	5,5 m
A = Дължина 1135 mm
B = Височина 940 mm
C = Ширина 525 mm
Измерено ниво на звукова мощност	94,9 dB(A)
Гарантирано ниво на звукова мощност	96 dB(A)
Ниво на звуково налягане	68 dB(A), K=3.0 dB(A)
Ниво на вибрации	< 2.5 m/s ^2 , K=1.5 m/s ^2
Батерия	29727/29717
Зарядно за акумулатора	2910907

ОПИСАНИЕ

1. Горна ръкохватка
2. Лост за задействане
3. Долна ръкохватка
4. Манивета за ориентиране на улея
5. Дръжка за транспортиране
6. Средна ръкохватка
7. Ключ на запалването
8. Улей за изхвърляне
9. Дефлектор
10. Шнек
11. Легло на шнек
12. Колело
13. Долно острие
14. Отделение на акумулатора
15. Спусък
16. Контролен прът за горния улей
17. Контролен прът за долния улей
18. Пружинен шифт
19. Фиксатори на ексцентрика
20. болта
21. Врътка на ръкохватния прът

22.Ключалка
23. Отвор за скачване
24. Фиксиращ щифт
25.Жлеб
26. Подпора
27. Батерия
28. LED светлина

1. Превключвател на LED светлината

ПРЕДУПРЕЖДЕНИЕ

Използването на други батерии може да доведе до риск от пожар, токов удар или физическо увреждане.

За да работите безопасно с продукта, е необходимо да разберете информационните маркери по машината и инструкциите в това ръководство, както и да сте добре запознати със задачата, с която се заемате. Преди да използвате този продукт, се запознайте с всичките му работни функции и правила по безопасност.

Ключ на запалването

Позволява спиране и задействане на мотора. Ключът на запалването има две позиции.

Изваден ключ - OFF - моторът се спира и неможе да се задейства.
■ Поставен ключ - ON - моторът може да се включи и да функционира.

Лост за задействане

Позволява спиране и задействане на мотора.

■ Задействане: Натиснете ключът на зап алването и дръпнете лоста за задействане.

■ Спиране: освободете лоста за задействане.

Блокиране на лоста за задействане

Възпрепятства случайното активиране на лоста за задействане. Натиснете ключът на запалването за деблокиране на лоста за задействане.

Манивета за ориентиране на улея за разтоварване

Подайте команда за въртене на улея за разтоварване позволявайки ориентиране на разтоварването на снега в желаната посока. Завъртете манивелата по посока на часовниковата стрелка / обратно на часовниковата стрелка, за да ориентирате улея.

Превключвател на LED светлината

За да включите фаровете, натиснете превключвателя напред.

ON (ВКЛЮЧЕНО): натиснете превключвателя

Български(Превод от оригиналните инструкции)

OFF (ИЗКЛЮЧЕНО): освободете превключвателя

СГЛОБЯВАНЕ

РАЗОПАКОВАНЕ

Този продукт изисква сглобяване.

■ Внимателно извадете продукта и принадлежностите от кутията. Уверете се, че са налични всички елементи, включени в описа на пакета.

ПРЕДУПРЕЖДЕНИЕ

Не използвайте този продукт, ако при разопаковането му някои части, включени в описа на пакета, вече са сглобени. Частите, включени в този опис, не са фабрично сглобени, а трябва клиентът сам да ги сглоби. Използването на неправилно сглобен продукт може да доведе до сериозни физически наранявания.

■ Огледайте внимателно продукта, за да се уверите, че не са възникнали повреди или счупвания по време на транспорта.
■ Огледайте внимателно продукта и се уверете, че работи правилно, преди да изхвърлите опаковъчния материал.
■ Ако има липсващи или повредени части, се обърнете за помощ към сервис на Greenworks Tools.

ОПИС НА ПАКЕТА

Снегорин
■ Контролен прът за горния улей
■ Контролен прът за долния улей
■ Сглобяване на средната ръкохватка
■ Дефлектор на улея
■ Фиксатори на ексцентрика
Болтове
■ Врътки на ръкохватката
■ Пружинен шифт
■ Ключ на запалването
Инструкции

ПРЕДУПРЕЖДЕНИЕ

Ако има липсващи или повредени части, не използвайте този продукт, преди те да бъдат заменени. Използването на продукт при наличието на повредени или липсващи части може да доведе до сериозни физически наранявания.

ПРЕДУПРЕЖДЕНИЕ

Не опитвайте да променяте този продукт или да създавате принадлежности, които не са препоръчани за употреба с него. Всяка подобна поправка или промяна е некоректна употреба и може да създаде опасни условия и да нанесе сериозни физически наранявания.

ПРЕДУПРЕЖДЕНИЕ

За да избегнете случайно стартиране, което може да доведе до сериозни физически наранявания, винаги отстранявайте батерията от продукта по време на сглобяване.

Извадете акумулаторната батерия.
■ Подравнете отворите на средната ръкохватка и долната ръкохватка. Поставете болтовете и ги затегнете с помощта на врътките на ръкохватката.
■ Подравнете отворите на средната ръкохватка и горната ръкохватка. Поставете фиксаторите на ексцентрика и ги затегнете с помощта на предоставените врътки на ръкохватката. След като ги затегнете, затворете фиксаторите на ексцентрика, за да ги закрепите.

Забележка : Ако горната ръкохватка е хлабава или е отделена от средната, затегнете врътките на ръкохватката на ексцентрика, като ги завъртите по часовниковата стрелка. Не затягайте прекалено много врътките на ръкохватката.

■ Подравнете отворите на контролния прът за горния улей с отворите на пръта за долния.
■ Вкарайте еластичният щифт в отвора и го фиксирайте.
■ Вкарайте края на контролния прът за улея през ключалката в скобата, прикрепена към горната страна на средната ръкохватка.
■ Вкарайте края на ръкохватката в определения отвор за скачване на улея, като го държите изправен и с ръкохватката сочеща нагоре.
■ Проверете улея за разтоварване като го завъртите изцяло в двете посоки. Улеят трябва да се върти свободно.

■ Натиснете дефлектора на улея, докато фиксиращите цифтове от двете страни щракнат в жлебовете, а подпорите – в ключалките.

Български(Превод от оригиналните инструкции)

РАБОТА

ПРЕДУПРЕЖДЕНИЕ

Не позволявайте доброто познаване на продуктите да отслаби бдителността ви. Запомнете, че миг невнимание е достатъчен за нанасянето на сериозни наранявания.

ПРЕДУПРЕЖДЕНИЕ

Винаги носете защитни очила. Несьобразяването с това предупреждение може да доведе до попадане на чужди частици в очите ви и евентуални сериозни наранявания.

■ Проверете дали шнека, когато е в положение за задействане, не се намира вече в положение за загребване на сняг.
■ Поставете акумулатора в съответното отделение.

Бележка: Преди да започнете отстраняването на снега, нанесете силиконов спрей върху шнека, за да се избегне формирането на лед върху въртящите се органи.

След задействането и преди използването на машината, е важно да се извършат следните тестове за безопасност. Проверете дали результатите от проверките за безопасност, отговарят на тези посочените в таблицата.

ПРЕДУПРЕЖДЕНИЕ

Преди да използвате снегорина, извършвайте винаги проверки за безопасност.

ПРЕДУПРЕЖДЕНИЕ

Ако един от резултатите се различава от указаното в следващите таблици, не е възможно използването на машината! Предайте машината в сервисен център за извършване на съответните проверки и поправка.

Проверка на общата безопасност и функционирането на шнека.

Предмет	Резултат
Натиснете Ключътна запалването.Натиснете лоста задействане.	Моторът се задействаи шнекът започва да севърти.

Пробно управление	Не се откриваанормална вибрация.Няма анормален шум.
Освободете лоста зазадействане.	Моторът и шнекът сеспират незабавно.

При задействането на снегорина се завърта и шнека. Отдалечете хората на безопасно разстояние и проверете дали шнека не докосва камъни или предмети, които могат да излетят.

Тръгване

■ Наклонете снегорина леко назад и повдигнете шнека малко от замята.
■ Натиснете и задръжте натиснато приспособлението за деблокиране на лоста за задействане.
■ За задействане на снегорина, дръпнете лоста за задействане.

ПРЕДУПРЕЖДЕНИЕ

Ако шнека е блокиран, не се опитвайте да задействате мотора. Машината е снабдена с автоматична защита "Предпазване на мотора", когато тази защита е включена, изчакайте няколко секунди, преди да задействате отново машината.

Работа

Снижете шнека към терена и започнете да отстранявате снега.

ПРЕДУПРЕЖДЕНИЕ

Спирайте винаги мотора преди да продължите с операциите по деблокирането.

За спиране на машината, освободете лоста за задействане.

ВАЖНО: Ако трябва да се отдалечите от машината, свалете акумулатора.

Отстраняването на снега е по-лесно, когато той е все още свеж. Преминете отново почистените вече зоните и отстранете остатъщите от сняг.
■ Ако е възможно, изхвърлете снега по посока на вятъра. Контролирайте разстоянието и посоката на струята на изхвърления сняг.
■ При наличието на силен вятър снижете

Български(Превод от оригиналните инструкции)

дефлектора, така че да насочите разтоварването на снега към терена, като по този начин се намалява възможността вятърът да разсее снега в неподходящи зони.

■ При приключване на работата, оставете моторът на машината да работи в продължение на няколко минути, за да се избегне формирането на лед в отворите за изхвърляне.

Сух и нормален сняг

Сняг с дебелина до 20 см може да се отстрани бързо като се работи при равномерна скорост. В случай на по- дълбок сняг или преспи, намалете скоростта и оставете машината да работи на нейния ритъм.

Мокър и сбит сняг

Напредвайте бавно. Избягвайте да използвате долното острие (нож) за отстраняване на сбит сняги и лед.

ВАЖНО: Интензивното използване на машината с мокър и сбит сняг може да предизвика повреда на шнека.

СЛЕД УПОТРЕБА

Извадете веднага акумулатора от неговото отделение.
■ Почистете с четка всичкият останал сняг по машината.
■ Движете всички команди напред и назад няколко пъти.
■ Затегнете евентуални винтове и болтове, които са се разхлабили по време на използването.
■ Проверете дали няма разхлабени или повредени компоненти Ако е необходимо, сменете повредените части.

ПРЕДУПРЕЖДЕНИЕ

Да не се покрива машината, докато моторът е все още топъл.

■ За да регулирате улея за изхвърляне, завъртете ръкохватката за регулиране на улея в посоката, в която желаете да насочите изхвърляния сняг.
■ За да регулирате дефлектора на улея (следователно и височината на изхвърляне на сняг), натиснете спусъка и вдигнете или смъкнете дефлектора.

ПОДДРЪЖКА

ПРЕДУПРЕЖДЕНИЕ

Всички проверки и намеси по поддръжката трябва да се извършват при спряна машина и изключен мотор. Преди извършването на каквато и да било намеса по поддръжката, изключете мотора и извадете ключа.

ПРЕДУПРЕЖДЕНИЕ

Носете подходящо работно облекло, предпазни ръкавици и очила, преди извършване на операции по поддръжката.

Използването на неоригинални резервни части може да има отрицателно въздействие върху функционирането и безопасността на машината. Производителят отклонява всякаква отговорност в случай на нанасяне на щети или наранявания, предизвикани от тези продукти.
■ Оригиналните резервни части се доставят от обслужващите работилници и от оторизираните дистрибутори.

ВАЖНО: Правилата за безопасност, които трябва да спазват по време на операциите по поддръжката, са описани впар. 2.4. Спазвайте стриктно тези указания, с цел предотвратяване на сериозни рискове или опасности.

ПОЧИСТВАНЕ

ПРЕДУПРЕЖДЕНИЕ

Извършете операциите по почистването при изключена машина. Не се опитвайте да отстранявате снега от улея за разтоварване преди:

• Да сте освободили командата на шнека.
• да сте свалили ключа на запалването;
• да сте свалили акумулатора

Почиствайте винаги машината след използване. За почистването се придържайте към следните инструкции:

■ Спрете мотора.
Извадете акумулатора от неговото отделение.
■ Оставете снегорина да се охлади.
■ Почистете снегорина отвътре и отвън с подходяща четка и/или сгъстен въздух.

Български(Превод от оригиналните инструкции)

ПРЕДУПРЕЖДЕНИЕ

Никога не измивайте снегорина с вода, в противен случай електрическите устройства ще се повредят, причинявайки опасност от поражение от електрически ток.

Когато машината трябва да се прибере за съхранение за период по-голям от 30 дни:

■ Почистете старателно снегорина.
■ Проверете дали по снегорина няма повреждания. Ако е необходимо, извършете поправки.
■ Ако боята е повредена, боядисайте отново съответните места, за да се предотврати образуването на ръжда.
■ Защитете металлите повърхности, изложени на ръжда.

Това ръководство предоставя всички упътвания, необходими за управлението на машината и за извършване на правилна основна поддръжка от потребителя. Всички операции по регулирането и поддръжката, които не са описани в това ръководство, трябва да бъдат извършвани при Вашия дистрибутор или в специализиран център за обслужване, който разполага с необходимите познания и инструменти за правилното извършване на работата, като се запази степента на безопасност и първоначалното състояние на машината. Операции, извършени от некомпетентни лица или фирми водят до отпадане на всякаква гаранция и всякакво задължение или отговорност на Производителя.

• Само оторизирани работилници за техническо обслужване могат да извършват поправки и поддръжка, когато машината е в гаранция.
• Оторизираните работилниците за техническо обслужване използват единствено оригинални резервни части. Оригиналните резервни части и принадлежности са специално разработени за машините.
• Неоригиналните резервни части и принадлежности не са одобрени за използване; използването на неоригинални резервни части и принадлежности води до отпадане на гаранцията.
• Препоръчително е да изпатите устройството си веднъж годишно на оторизиран серверен цех за обслужване, помощ и проверка на устройството за безопасност.

Български(Превод от оригиналните инструкции)

ОТСТРАНЯВАНЕ НА ПРОБЛЕМИ

ПРОБЛЕМ ВЪЗМОЖНА ПРИЧИНА МЕРКИ
Не се извършва задействане	Липсващ акумулатор или не е поставен правилно.	Проверете правилното поставяне на акумулатора.
	Задействана защита против претоварване.	Изчакайте няколко секунди за извършване на автоматично възстановяване.
	Шнекът е зает и моторът неможе да се задейства.	Освободете незабавно командата за задействане и отстранете препятствието. След това се опитайте отново да запалите мотора.
Моторът се върти трудно.	Шнека или улея за разтоварване са запушени/блокирани от препятствия или са повредени.	Почистете шнека и улея за разтоварване. Отстранете евентуални отпадъци или чуждитела. Сменете ги, ако са повредени.
	Кондензатора е дефектирал.	Свържете се със сервизния център или дистрибутора.
Моторът се спира внезапно.	Неизправна работа на електрониката.	Свържете се със сервизния център или дистрибутора.
	Задействана защита против претоварване.	Изчакайте 10 минути и опитайте отново.
Прекалени вибрации.	Разхлабени части или повреден шнек или ротор.	Затегнете всички приспособления за фиксиране. Сменете повредените части в оторизиран сервизен център
	Ръкохватката не е позиционирана правилно.	Уверете се, че ръкохватката е фиксирана правилно в нейната позиция.
Загуба или забавяне при изхвърлянето на снега.	Запушен улей за разтоварване.	Почистете улея за разтоварване.
	Блокиран шнек.	Отстранете евентуални отпадъци или евентуални външни тела от шнека.
Снегорина оставя тънък слой сняг върху терена.	Износен резач на шнека.	Свържете се с оторизиран сервизен център.

Гаранционни правила на Greenworks Tools за самоделни машини

Всички машини на Greenworks Tools се предоставят с 2-годишна гаранция за сервисна дейност и резервни части, считано от датата на закупуване на продукта. Предоставя се само 30-дневна гаранция за профессионално използваните машини, защото продуктите на Greenworks Tools са предназначени предимно за клиенти, работещи със самоделни машини. Настоящата гаранция не може да се прехвърля.

ОГРАНИЧЕНИЯ

Настоящата гаранция е валидна само за дефектни части/компоненти и не покрива ремонти, породени от:

1. Нормално износване и амортизация.
2. Рутинни настройки или дейности по регулиране.
3. Повреди, причинени от неправилно боравене/злоупотреба/грешно използване или проява на небрежност.
4. Прегряване поради лоша поддръжка.
5. Повреди поради разхлабени/разкачени снадки или скрепителни елементи в следствие на лоша поддръжка.
6. Повреди, причинени в следствие на почистване с вода.
7. Машини, обслужвани или ремонтирани от сервисни центрове, които не са оторизирани от Greenworks Tools.
8. Машини, които са сглобени или регулирани неправилно.
9. Повреди, породени от неправилно боравене с машината.
10. Повреди, породени от неправилно зазимяване (водоструйки)
11. Елементи, които се считат за консумативи, но обикновено не се покриват от гаранцията, включително (но не само):

• Батерии
• Електрически кабели
- Остриета и комплекти остриета
- Ремъци
• Филтри
- Патронници и държачи за инструменти

1. Някои продукти могат да съдържат компоненти (например двигатели, трансмисии) от други производители – за тези елементи са в сила гаранционните условия на съответния производител освен в случаите, когато Greenworks Tools Europe GmbH се съгласи да покрие щетите, които не се покриват от гаранционния период на този производител.

2. Стоки втора употреба не се покриват от настоящата гаранция.

3. Монтирането на резервни части, заместващи или допълнителни компоненти, които не са предоставени или одобрени от Greenworks Tools Europe GmbH.

Гаранция

За предявяване на гаранционен иск за даден продукт трябва да се предостави доказателство за първоначалното му закупуване. Извлеченията от кредитни карти не представляват валидно доказателство за закупуване. При първото възникване на условие, позволяващо предявяване на гаранционен иск, клиентът трябва да занесе продукта на мястото на неговото първоначално закупуване, където трябва да предостави доказателство за закупуването. Машината ще бъде изпратена до нашия главен серверен център, където ще бъде извършена инспекция. Ако се установи фабричен дефект по машината, тя ще бъде безплатно ремонтирана и изпратена обратно на адреса на клиента. Машините на пазарна стойност под 100 евро (вкл. данък продажба) обикновено ще бъдат подменяни с нови.

Ако нашият главен серверен център не установи фабрични дефекти по машината, клиентът ще бъде уведомен, че той ще трябва да заплати разходите по ремонта на продукта.

Настоящите гаранционни правила могат да бъдат променяни периодично, за да бъдат актуално адаптирани към новите продукти. Копие на най-актуалните гаранционни правила е налично на адрес www.greenworkstools.eu.

Име и адрес на лицето, упълномощено да състави техническия файл:

Име: Peter Söderström

Адрес: Greenworks Tools Europe AB, Propellergatan 1, 211 19 Malmö, Sweden

С настоящето декларираме, че продуктът

Сериен номер ...... Виж етикета с номиналните стойности

Година на производство ...... Виж етикета с номиналните стойности

■ отговаря на съответстващите разпоредби на Директивата относно машините (2006/42/EC)

■ отговаря на разпоредбите на следните други директиви на ЕО

2014/30/EU (Директива за EMC),

Директива за шумовите емисии (2000/14/EC, изменена от 2005/88/EC)

Освен това декларираме, че

■ са приложени следните (части/клаузи от) европейските хармонизирани стандарти

EN 60335-1; ISO/DIS 8437; EN 62233, EN ISO 3744;

EN 55014-1; EN 55014-2; ISO 11904

Гарантирано ниво на шум 96 dB(A)

Метод на оценяване на съответствието съобразно приложение VI от Директива 2000/14/EC

Място, дата: Changzhou, 01/03/2017

Подпис: Ted Qu Haichao

Директор качество
