AD 7916 - Ar condicionado ADLER - Manual de utilização gratuito

Tipo de produto	Ar condicionado móvel monobloco
Marca	Adler
Modelo	AD 7916
Capacidade de refrigeração	9000 BTU/h (2600 W)
Potência absorvida (refrigeração)	950 W
Volume sonoro	≤ 65 dB
Fluxo de ar	380 m³/h
Classe energética	A
Refrigerante	R290, 200 g
Alimentação	220–240 V ~ 50 Hz
Modos de funcionamento	Auto, Cool, Desumidificação, Ventilador
Velocidades do ventilador	2 (baixa, alta)
Temporizador	1 a 24 horas
Controle remoto	Sim, pilhas AAA
Filtro de ar	Lavável, limpeza a cada 2 semanas
Drenagem	Reservatório interno com indicador E4, drenagem manual
Mangueira de exaustão	Incluída, extensível
Segurança	Proteção contra gelo, desligamento automático, disjuntor

Perguntas frequentes - AD 7916 ADLER

Como instalar o duto de exaustão de ar ?

Estenda o duto de exaustão de ar (10) puxando as duas extremidades. Enrosque-o no conector (11) e, em seguida, conecte este conector ao aparelho. Certifique-se de que a saída de ar não está obstruída e respeite uma distância mínima de 60 cm das paredes.

O que fazer se o código de erro E4 for exibido ?

O código E4 indica que o reservatório de água de condensação está cheio. Desligue o aparelho, desconecte-o, mova-o para um local apropriado e remova o tampão de drenagem inferior (9) para esvaziar toda a água. Após a drenagem, recoloque o tampão.

Como limpar o filtro de ar ?

Pare e desconecte o aparelho. Empurre o filtro de ar para cima para removê-lo. Lave-o com uma solução detergente suave em água morna, enxágue e seque à sombra. Reinstale-o. Limpe-o a cada duas semanas em uso intenso.

Por que o aparelho não está refrigerando ?

Verifique se a temperatura ajustada é inferior à temperatura ambiente. Certifique-se de que as portas e janelas estão fechadas, que o filtro de ar não está sujo e que a saída de ar não está obstruída. Afaste o aparelho de fontes de calor.

O aparelho desliga após alguns minutos, o que fazer ?

Isso pode ser devido a uma temperatura de consigna demasiado próxima da temperatura ambiente (abaixe-a) ou a uma obstrução da saída de ar (remova o obstáculo). Verifique também se o reservatório de água não está cheio (código E4).

Como usar o temporizador ?

Pressione o botão N (Temporizador) para ajustar o desligamento automático quando o aparelho estiver funcionando, ou a ligação automática quando estiver em espera. Use os botões D (+) ou E (-) para escolher uma duração de 1 a 24 horas.

O que significa o modo de espera ?

O modo de espera (I) está disponível no modo Cool. Ele diminui a velocidade do ventilador e aumenta gradualmente a temperatura ajustada em 1°C após 1 hora, e depois em 2°C após 2 horas. Após 6 horas, o aparelho desliga automaticamente.

Posso usar uma extensão elétrica ?

Não, o uso de uma extensão é desaconselhado por razões de segurança. Conecte sempre o aparelho diretamente a uma tomada de parede aterrada (220-240 V ~ 50 Hz) sem adaptador.

Como drenar a água de condensação no final da temporada ?

Antes de guardar o aparelho, remova os tampões de borracha dos orifícios de drenagem superior (8) e inferior (9) para esvaziar toda a água. Deixe secar por dentro para evitar mofo. Recoloque os tampões após secagem.

O aparelho faz barulho, é normal ?

Um nível sonoro ≤ 65 dB é normal. Se o ruído for excessivo, verifique se o aparelho está em uma superfície plana, se nada bloqueia as pás do ventilador e se o filtro está limpo. Um ruído de clique pode indicar um objeto estranho.

MANUAL DE UTILIZADOR AD 7916 ADLER

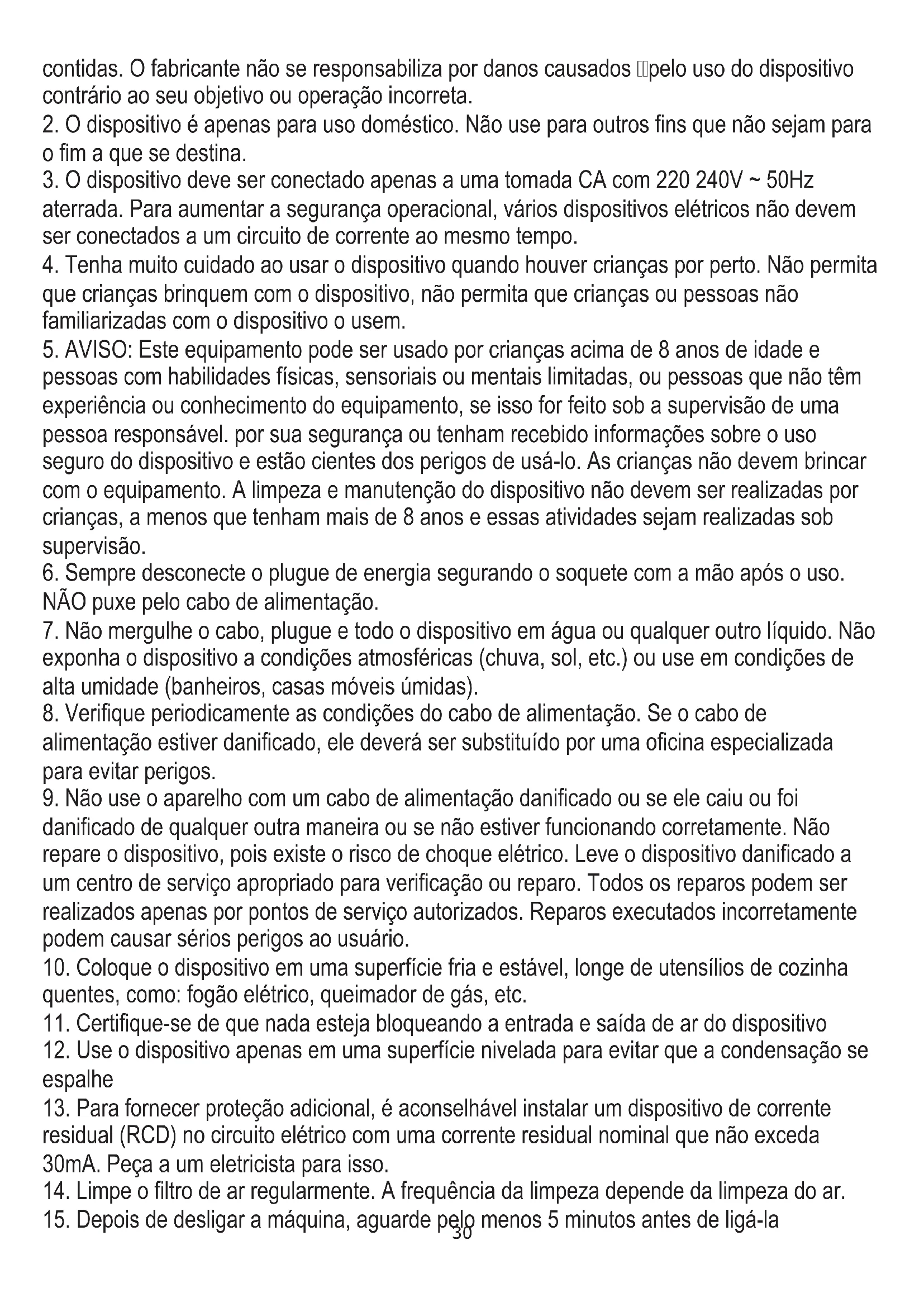

1. Antes de usar o dispositivo, leia o manual de operação e siga as instruções nele

contidas. O fabricante não se responsabiliza por danos causados pelo uso do dispositivo contrário ao seu objetivo ou operação incorreta.

1. O dispositivo é apenas para uso doméstico. Não use para outros fins que não sejam o fim a que se destina.
2. O dispositivo deve ser conectado apenas a uma tomada CA com 220-240V ~ 50Hz aterrada. Para aumentar a segurança operacional, vários dispositivos eletrodomésticos não devem ser conectados a um circuito de corrente ao mesmo tempo.
3. Tenha muito cuidado ao usar o dispositivo quando houver crianças por perto. Não permita que crianças brinquem com o dispositivo, não permita que crianças ou pessoas não familiarizadas com o dispositivo o usem.
4. AVISO: Este equipamento pode ser usado por crianças acima de 8 anos de idade e pessoas com habilidades físicas, sensoriais ou mentais limitadas, ou pessoas que não têm experiência ou conhecimento do equipamento, se isso for feito sob a supervisão de uma pessoa responsável por sua segurança ou tenham recebido informações sobre o uso seguro do dispositivo e estejam cientes dos perigos de usá-lo. As crianças não devem brincar com o equipamento. A limpeza e manutenção do dispositivo não devem ser realizadas por crianças, a menos que tenham mais de 8 anos e estas atividades sejam realizadas sob supervisão.
5. Sempre desconecte o plugue de energia segurando o soquete com a mão antes do uso. NÃO puxe pelo cabo de alimentação.
6. Não mergulhe o cabo, plugue e todo o dispositivo em água ou qualquer outro líquido. Não exponha o dispositivo a condições atmosféricas (chuva, sol, etc.) ou use em condições de alta umidade (banheiros, casas móveis úmidas).
7. Verifique periodicamente as condições do cabo de alimentação. Se o cabo de alimentação estiver danificado, ele deverá ser substituído por uma oficina especializada para evitar perigos.
8. Não use o aparelho com um cabo de alimentação danificado ou se ele caiu ou foi danificado de qualquer outra maneira ou se não estiver funcionando corretamente. Não repare o dispositivo, quando existe o risco de choque elétrico. Leve o dispositivo danificado a um centro de serviço apropriado para verificação ou reparo. Todos os reparos podem ser realizados apenas por pontos de serviço autorizados. Reparos executados incorretamente podem causar sérios perigos ao uso.
9. Coloque o dispositivo em uma superfície fria e estável, longe de utensílios de cozinha quentes, como: fogão elétrico, queimador de gás, etc.
10. Certifique-se de que nada esteja bloqueando a entrada e saída de ar do dispositivo.
11. Use o dispositivo apenas em uma superfície nivelada para fazer com que a condensação se espalhe.
12. Para fazer proteção adicional, é aconselhável instalar um dispositivo de corrente residual (RCD) no circuito elétrico com uma corrente residual nominal que não exceda 30mA. Peça a um eletricista para isso.
13. Limpe o filtro de ar regularmente. A frequência da limpeza depende da limpeza do ar.
14. Depois de desligar a boina, aguarde pelo menos 5 minutos antes de ligá-la

novamente.

1. Não use o dispositivo em locais ensolarados. Quando o dispositivo superaquecer, a proteção contra superaquecimento desliga o dispositivo.
2. Para garantir um resfriamento eficaz, deve-se manter uma distância de pelo menos 60 cm entre as paredes laterais do dispositivo e a parede ou móveis ou cortinas.
3. Devido ao desempenho limitado do dispositivo, se a diferença entre a temperatura alvo e a temperatura ambiente for muito alta, a temperatura alvo poderá não ser alcançada.
4. Para reduzir o risco de incêndio, choque elétrico ou lesão ao usar o ar condicionado, observe as seguintes precauções básicas:

a) Conecte a uma tomada aterrada com 3 pinos. b) Não remova o pino de aterramento. c) Não use o adaptador. d) Não use um cabo de extensão. e) Desconecte o ar condicionado antes de fazer a manutenção. f) Use duas ou mais pessoas para mover e instalar o ar condicionado. 20. Não use agentes que acelerem o processo de degelo ou limpeza, além dos recomendados pelo fabricante. 21. O dispositivo deve ser armazenado em uma sala sem fontes de ignição em operação constante, por exemplo: fogo aberto, eletrodomésticos a gás ou aquecedores elétricos.

ANTES DO PRIMEIRO USO - (figura E)

Conecte os conectores ao duto de exaustão de ar da seguinte maneira:

1. Estenda o duto de exaustão de ar (10) puxando as duas extremidades do duto.
2. Aparafuse o duto de exaustão de ar (10) no conector do duto de exaustão de ar (11).
3. Conecte o conector do duto de exaustão de ar (11) ao dispositivo.

OBSERVAÇÕES:

1. Mantenha a unidade a pelo menos 1 metro de distância de TVs ou rádios para evitar interferência eletromagnética.
2. Não exponha a unidade à luz direta do sol para evitar o desbotamento da cor da superfície.
3. Não incline a unidade a mais de 35° ou de casa para boa do tempo o transporte. Se o dispositivo foi virado durante o transporte, coloque-o corretamente e aguarde 2-4 horas antes de iniciá-lo.
4. Coloque a unidade em uma superfície plana com inclinação menor que 5°.
5. A unidade opera com mais eficiência em determinadas localizações da sala, selecione a melhor localização:

-Ao lado de uma janela, uma porta ou uma janela francesa.

• Mantenha a distância necessária entre a saída de ar de retorno e a parede ou outros obstáculos, pelo menos, 60 cm.
• Estenda a mangueira de ar para garantir que a outra extremidade da mangueira de ar fique livre entre a porta da janela, a janela francesa ou o orifício da parede.
• A saída ou entrada de ar não pode ser bloqueada pela grade de proteção ou por qualquer obstáculo.

Para prolongar a vida útil da unidade, drene a água condensada dos orifícios de drenagem do resfriador superior (8) e inferior (9) antes de colocar a unidade em armazenamento no final da temporada.

DESCRIÇÃO DO DISPOSITIVO (figuras A e B)

1. Painel de controle 2. Saída de ar frio
2. Receptor de sinal 4. Controle remoto
3. Alça de transporte 6. Duto de exaustão
4. Entrada do evaporador 8. Orifício de drenagem do refrigerador superior
5. Orifício de drenagem mais frio 10. Duto de exaustão de ar
6. Conector do duto de exaustão de ar 12. Adaptador de exaustão da janela

PAINEL DE CONTROLE (figura C)

A. Botão liga / desliga ON / OFF B. Botão de velocidade do ventilador C. Botão de modo D. Botão de temporizador / temperatura para cima E. Botão para desligar o temporizador / temperatura F. Lâmpada de baixa velocidade

G. Lâmpada de alta velocidade I. I. Botão de suspensão J. Modo automático K. Modo frio L. Modo desumidificar M. Modelo de ventilação N. Botão do temporizador O. Botão de oscilação

O controle remoto transmite sinais para o Sistema. Botão "A" - o aparelho liga quando estiver energia ou está parado quando estiver em operação, se você pressionar este botão. Botão "C" - pressione para selecionar o modo de operação: "J", "K", "L" ou "M". Botão "B" - pressione para selecionar a velocidade do ventilador em sequência. Botão "D" / "E" - pressione para ajustar a temperatura ambiente e o temporizador. Botão "I" - pressione para definir ou cancelar o modo de suspensão. Botão "N" - pressione para definir o tempo de desligamento automático e ativado automaticamente. Botão "O" - pressione para definir ou cancelar o modo de balanço das persianas.

FUNCIONAMENTO DO PAINEL DE CONTROLE

AUTOMÁTICO / FRESCO / SECO / VENTILADOR

1. Ligue o dispositivo.

a) Conecte o dispositivo. b) Pressione o botão "A", quando o dispositivo emite um bipe e liga. c) O diodo LED exibe a temperatura ambiente e começa a trabalhar no modo automático.

2. Escolha o modo de operação

Pressione o botão "C" para selecionar o modo de operação desejado por sequência:

Modo automático "J"--> Modo de refrigeração "K"--> Modo de secagem "L"--> Modo de ventilação "M."

3. Ajuste a temperatura

A temperatura pode ser ajustada dentro de uma faixa de 15°C a 31°C. Pressione o botão "D" ou "E" para aumentar ou diminuir a temperatura em 1°C a cada pressionamento. O painel de LED do dispositivo exibe a temperatura alvo por 5 segundos e depois exibe a temperatura ambiente.

4. Ajuste a velocidade do ventilador

Pressione o botão "B" para selecionar a velocidade do ventilador desejada, na sequência:

Baixa velocidade "F" -> Alta velocidade "G"

5. Potência

Quando você pressiona o botão "A" novamente, o dispositivo emite um "di" e para de funcionar.

1. Pressione este botão "I" para entrar no modo de suspensão do dispositivo.
2. Pressione este botão "N" para definir um desligamento programado.
3. Pressione este botão "O" para ativar a oscilação do balanço de ar para cima e para baixo.

Modo "J" automático:

Uma vez selecionada a operação "J", o sensor de temperatura interno opera automaticamente e seleciona um dos modos de operação abaixo:

• Quando a temperatura ambiente for ≥ 24°C, a unidade selecionará automaticamente o modo "K" do modo legal. ou
• Quando a temperatura ambiente for < 24°C, a unidade selecionará automaticamente o modo de alta velocidade do ventilador "M".

Desumidificar o modo "L":

1. O ventilador centrífugo para cima funciona em baixa velocidade e a velocidade não pode ser ajustada.
2. O compressor irá parar após 8 minutos e, em seguida, novamente após 6 minutos.
3. O dispositivo adota o modo de desumidificação de temperatura constante, e o ajuste da temperatura não é eficaz.

AVISO:

Ao operar o dispositivo em condições de umidade variável, o orifício de drenagem do resfriador (9) deve estar constantemente aberto e garantir a drenagem constante da água.

Modo "K" FRESCO:

1. Quando a temperatura ambiente é superior à temperatura definida no painel de controle, o compressor começa a funcionar.
2. Quando a temperatura ambiente é inferior à temperatura definida no painel de controle, o compressor para e o ventilador superior opera na velocidade definida original.

Ventile o modo "M..".

1. O ventilador centrífugo para cima referência na velocidade definida e o compressor não funciona.
2. O ajuste da temperatura não é eficaz.

Operação do temporizador "N":

1. Pressione o botão "N" para definir o tempo de desligamento automático quando a unidade estiver em precisão.
2. Pressione o botão "N" para definir o tempo de ativação automática quando a unidade estiver pronta.
3. O tempo pode ser ajustado dentro de um intervalo de 1 hora a 24 horas, pressionando o botão "D" (+) ou "E" (-).

Operação "I" no modo de suspensão:

1. O modo de suspensão opera quando a unidade está no modo "K" de resfriamento.
2. Pressione o botão "I" no modo frio "K", a unidade funcionará no modo de suspensão e o ventilador centrífugo para cima passará para a velocidade baixa automaticamente. A temperatura definida aumentará 1°C após uma hora e aumentará 2°C após duas horas. Após seis horas, a unidade para de funcionar.

Operação no modo Swing "O":

Quando o dispositivo estiver ligado, pressione o botão "O", a persiana vertical será ligada ou desligada. Quando está ligada, a grelha pode girar para frente e para trás dentro de 60 graus. Pressione o botão "O" novamente, a grelha irá parar de girar.

Aviso prévio:

A placa de controle principal possui função de memória, quando o dispositivo está pronto para ser executado, mas no status de parada, a placa de controle principal pode memorizar a inicialização do modo de trabalho.

Quando você liga a unidade, ela funciona como a mesma programação do modo de trabalho da última vez, sem a necessidade de redefinir o modo de trabalho novamente. (Esta condição não está disponível quando a unidade está no modo AUTO "J".)

CONTROLE REMOTO

1. Deslize a tampa traseira para abrir e retirar o filme isolante das baterias.
2. Coloque as pilhas dentro do slot, devem corresponder aos sinais de "+" e "-" no controle remoto.
3. Por muito tempo sem uso, retire as pilhas.
4. Para registrar a poluição ambiental, retire as baterias usadas e descarte a segurança de forma adequada.

Para operar o dispositivo, aponte o controle remoto para o receptor de sinal. O controle remoto operará o dispositivo a uma distância de 5 metros quando apontar para o receptor de sinal do dispositivo.

1. no modo de resfriamento: a temperatura do ar interno é superior a 43 °C (109 °F)
2. no modo de resfriamento: a temperatura ambiente é inferior a 15 °C (59 °F)
3. no modo desumidificador: a temperatura ambiente é inferior a 15 °C (59 °F).

Se o dispositivo funciona no modo de resfriamento ou desumidificação com a porta ou janela aberta por um longo período em que a umidade relativa estiver acima de 80%, o orvalho poderá pingar da tomada.

O dispositivo de proteção funciona nos seguintes casos:

1. Reinicie o dispositivo imediatamente após parar o trabalho ou alterar o modo selecionado durante o trabalho, aguarde 3 horas.
2. Se o plugue for removido, após reiniciar o dispositivo retornará ao modo original, TIMER ON e TIMER OFF - devem ser ajustados novamente.

OBSERVAÇÃO: há reciclagem de água condensada escondida nesta unidade. A água de condensação é parcialmente mantida reciclando entre o condensador e a placa de água. Quando o nível da água sobe para o nível superior, o interruptor de boia e o indicador de água cheia (E4) acendem para lembrar a drenagem da água. Desligue a fonte de alimentação, mova o aparelho para um local adequado, remova o bujão de drenagem, drene completamente a água. Após o dreno, reinstale o plugue, ou o aparelho poderá vazar e molhar o seu quarto.

Se o aparelho estiver em uma posição que admita água de drenagem, você também poderá conectar o orifício de drenagem à porta de drenagem para drenar a água. O tubo de drenagem não é adicionado ao kit; ele deve ser: diâmetro interno 9 mm, diâmetro externo 12 mm, material: PVC.

Solução de problemas

1) Problema: Não funciona.

Análise:

a) talvez o disjuntor ou o fusível do protetor esteja queimado, aguarde 3 minutos e inicie novamente, o dispositivo protetor pode estar impedindo o funcionamento do dispositivo. c) talvez as pilhas do controle remoto estejam gastas. d) talvez o plugue não esteja conectado corretamente. 2) Problema: refrigera apenas por um curto período de tempo

Análise:

a) se a temperatura definida estiver próxima da temperatura ambiente, você pode abaixá-la. b) talvez a saída de ar esteja obstruída por obstáculos. Tire o obstáculo. 3) Problema: Funciona, mas não esfria

Análise:

a) talvez a porta ou a janela esteja aberta. b) talvez a pouca distância, haja algo que funcione a quente como aquecedor ou lâmpada, etc. c) o filtro de ar está sujo, limpe-o. d) a entrada ou saída de ar está bloqueada. f) a temperatura definida está muito alta. 4) Problema: vazamento de água durante o movimento.

Análise:

a) drene o condensado antes de movê-lo. b) para registrar vazamento de água, localize o dispositivo em terreno plano. 5) Problema: Não trava e ligue o indicador "E4"

Análise:

a) retire o bujão de borracha para drenar a água. b) se estiver frequentemente nesse estado, entre em contato com o serviço técnico qualificado.

Solução de problemas 6) Problema: o dispositivo falha ao iniciar.

Análise:

a) talvez não esteja conectado. Então, conecte-o. b) talvez danos na tomada ou no plugue. Substitua pelo provedor de serviços.

c) talvez fusível quebrado. Substitua o fusível pelo provedor de serviços (especificação: 3,15A / 250VAC). 7) Problema: o dispositivo para automaticamente.

Análise:

a) tempo desligado ou temperatura definida atingida. Reinicie ou aguarde a troca automática. 8) Problema: não há ar frio no modo COOL "K".

Análise:

a) a temperatura ambiente é inferior à temperatura definida. É um fenômeno normal, a unidade comutará automaticamente quando a temperatura ambiente for superior à temperatura definida. b) O dispositivo entra em proteção anticongelante. O dispositivo comutará automaticamente após o término da proteção anticongelante. 9) Problema: o LED exibe o código de falha "E2"

Análise:

a) o sensor de temperatura ambiente falha ou danifica. Substitua o sensor de temperatura ambiente pelo provedor de serviços. 10) Problema: o LED exibe o documento de falha "E3"

Analise:

a) o sensor do tubo de óleo do evaporador falha ou está danificado. Substitua o sensor do tubo da bobina do evaporador pelo provedor de serviços. 11) Problema: o LED exibe o documento de falha "E4"

Analise: a) aviso cheio de água. Escorra a água.

LIMPEZA E MANUTENÇÃO

Manutenção do dispositivo

1. Desligue o dispositivo antes de desconectar a fonte de alimentação.
2. Limpe com um pano macio e seco. Use água morna abaixo de 40°C para limpar se o aparelho estiver muito sujo.
3. Nunca use substância volátil, como gasolina ou pó de polimento, para limpar o dispositivo.

Manutenção do filtro de ar

É necessário limpar o filtro de ar a cada 2 semanas se o dispositivo operar em um ambiente extremamente poeirento. Limpe da seguinte maneira:

1. Pare o dispositivo primeiro, empurre o filtro de ar (Figura F).
2. Limpe e reinstale o filtro de ar.
3. Se a sujeira for visível, lave-a com uma solução de detergente em água morna. Após a limpeza, seque-o em um local sombreado e fresco e reinstale-o.

Manutenção antes do uso

1. Se o dispositivo não for utilizado por mais tempo, retire o bujão de borracha do orifício de drenagem do reservatório superior (8) e o orifício de drenagem do reservatório (9) da porta de drenagem, para drenar a água.
2. Mantenha o aparelho funcionando com ventilador apenas por meio dia durante um dia ensolarado para fazer o aparelho secar por dentro e evaporar a umidade que possa causar mofo.
3. Pare o dispositivo e retire o plugue do cabo de alimentação, retire as pilhas do controle remoto e guarde o dispositivo adequadamente.
4. Limpe o filtro de ar e reinstale-o.
5. Remova as mangueiras de ar, armazene-as adequadamente e cubra o orifício firmemente.

DADOS TÉCNICOS:

Capacidade de refrigeração em BTU: 9000 BTU / hora

Capacidade de refrigeração em watts: 2600

Consumo de energia (refrigeração) W: 950 W

Volume: ≤ 65dB

Fluxo de ar: 380m³ / h

Proteção do meio ambiente. Rogamos, as embalagens de cartão destinem-se para papéis velhos. Os sacos de polietileno (PE) devem-se colocar em contentores para material plástico. O dispositivo em fim de vida deve-se levar a um ponto de armazenamento adequado porque os componentes perigosos que ficam dentro do dispositivo podem ser perigosos para o meio ambiente. O dispositivo elétrico deve-se entregar de modo que se reduza a sua reutilização e uso. Se no dispositivo há pilhas, devem-se tirar e levar a um ponto de armazenamento em separado. Não colocar o dispositivo em contentores para resíduos municipais!!
