Tipo de produto	Refrigerador de ar (climatização evaporativa)
Marca	Adler
Modelo	AD 7859
Dimensões (L x P x A)	22,0 x 27,5 x 76,5 cm
Alimentação	220-240 V ~ 50 Hz
Potência nominal	70 W
Potência máxima	320 W
Capacidade do reservatório de água	3,5 litros
Consumo de água	400 ml/h
Fluxo de ar	5 m³/h
Nível sonoro	60 dB
Velocidades do ventilador	Lenta, média, rápida (3 velocidades)
Modos de sopro	Normal, Natureza, Sono
Oscilação	Sim, 52° (esquerda/direita)
Temporizador	1 a 8 horas (em passos de 1 hora)
Resfriamento úmido	Sim, com bomba de água e 2 pacotes de gel congeláveis
Controle remoto	Sim, pilha CR2025 (3V)
Limpeza do filtro	Recomendado uma vez por semana; descalcificação a cada 3 meses
Segurança	Desligamento automático das luzes após 10 min sem ação; proteção contra superaquecimento? (não especificado)
Utilização	Apenas interior, superfície plana e seca

Perguntas frequentes - AD 7859 ADLER

Como ligar e desligar o aparelho?

Pressione o botão de alimentação (A) no painel de controle ou no controle remoto. Pressione novamente para entrar em modo de espera.

Como ativar o resfriamento úmido?

Encha o reservatório de água (acima do nível MÍN) e coloque os pacotes de gel congelados na água. Pressione o botão de resfriamento úmido (F). Não use óleos essenciais.

Posso usar o aparelho sem água?

Sim, o aparelho funciona como um ventilador simples se o reservatório estiver vazio ou se o modo úmido estiver desativado.

Como limpar o filtro?

Desconecte o aparelho. Remova o parafuso, retire a tampa e o filtro. Use aspirador ou enxágue com água doce. Deixe secar completamente antes de remontar. Limpe uma vez por semana.

O que fazer se a tela não acender?

Verifique se o aparelho está conectado e se a tomada funciona. Se o controle remoto não responder, substitua a pilha (CR2025). Se o problema persistir, entre em contato com um serviço profissional.

Como programar o temporizador?

Pressione várias vezes o botão TIMER (E) para ajustar a duração de 1 a 8 horas. O aparelho desligará automaticamente após o tempo definido.

Posso usar cubos de gelo em vez dos pacotes de gel?

Os pacotes de gel fornecidos são projetados para serem congelados e colocados no reservatório. Cubos de gelo comuns podem obstruir a bomba. Use apenas os recipientes fornecidos.

Como drenar a água antes de guardar?

Desconecte o aparelho. Gire a trava do reservatório, remova a bomba e depois retire o reservatório. Esvazie a água e limpe com sabão neutro. Seque completamente antes de guardar.

Por que o aparelho sopra ar quente?

Certifique-se de que o reservatório contém água e que o modo de resfriamento úmido está ativado (botão F). Se a água estiver morna, substitua por água fria e adicione os pacotes congelados.

Com que frequência devo descalcificar o aparelho?

A cada 3 meses no mínimo. Use um descalcificador adequado e siga as instruções do fabricante. Limpe também o reservatório de água a cada 3 dias para evitar micro-organismos.

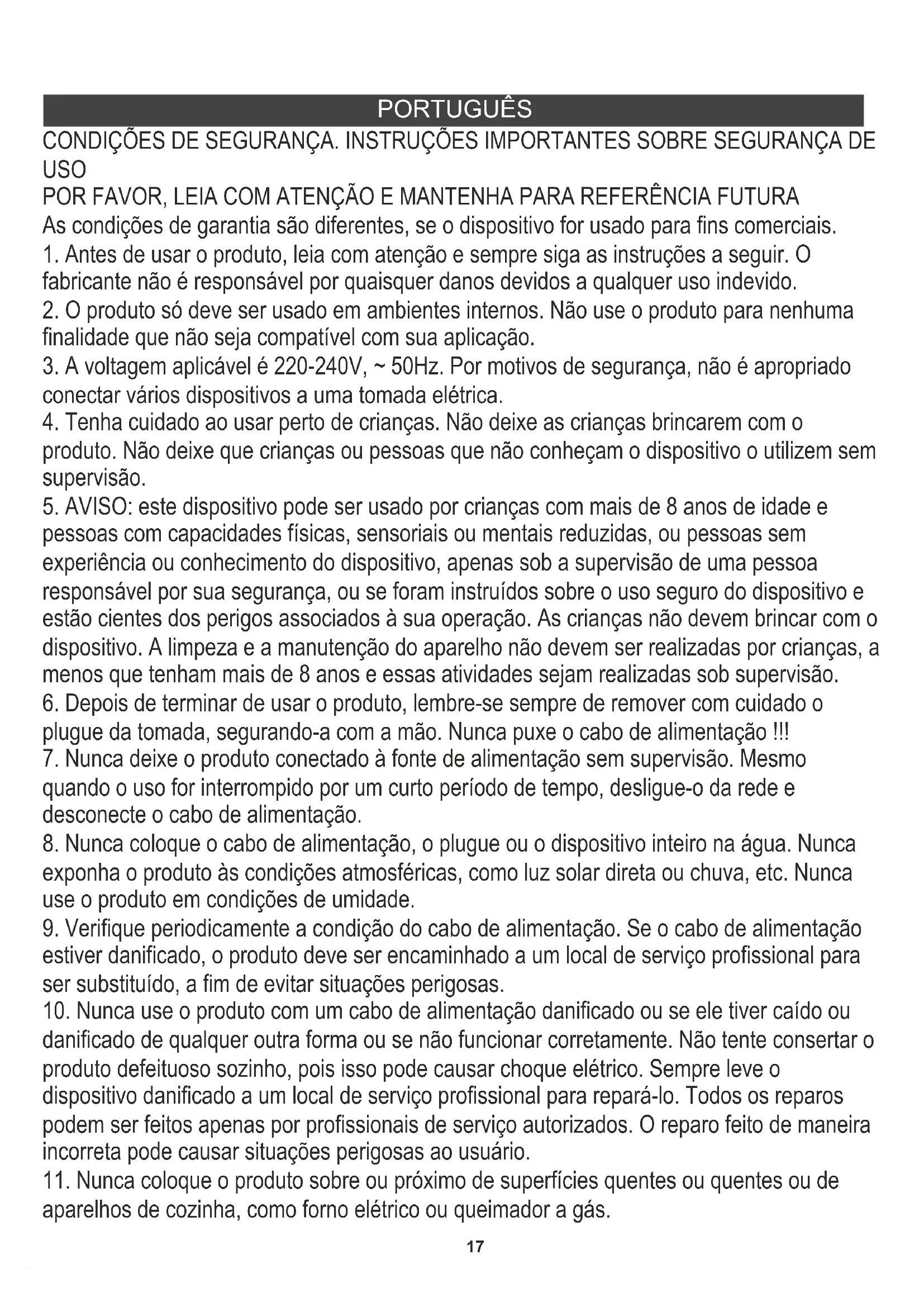

MANUAL DE UTILIZADOR AD 7859 ADLER

As condições de garantia são diferentes se o dispositivo for usado para fins comerciais.

1. Antes de usar o produto, leia com atenção e sempre siga as instruções a seguir. O fabricante não é responsável por quaisquer danos devidos a qualquer uso indevido.
2. O produto deve ser usado em ambientes internos. Não use o produto para nenhuma finalidade que não seja compatível com sua aplicação.
3. A voltagem aplicável é 220-240V, ~50Hz. Por motivos de segurança, não é apropriado conectar vários dispositivos a uma tomada elétrica.
4. Tenha cuidado ao usar perto de crianças. Não deixe as crianças brincarem com o produto. Não deixe que crianças ou pessoas que não conheçam o dispositivo o utilizem sem supervisão.
5. AVISO: este dispositivo pode ser usado por crianças com mais de 8 anos de idade e pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou pessoas sem experiência ou conhecimento do dispositivo, apenas sob a supervisão de uma pessoa responsável por sua segurança, ou se foram instruídas sobre o uso seguro do dispositivo e estão cientes dos perigos associados à sua operação. As crianças não devem brincar com o dispositivo. A limpeza e a manutenção do aparelho não devem ser realizadas por crianças, a menos que tenham mais de 8 anos e estas atividades sejam realizadas sob supervisão.
6. Depois de terminar de usar o produto, lembre-se sempre de remover com cuidado o plugue da tomada, segurando-o com a mão. Nunca puxe o cabo de alimentação!!!
7. Nunca deixe o produto conectado à fonte de alimentação sem supervisão. Mesmo quando o uso for interrompido por um curto período de tempo, desligue-o da rede e desconecte o cabo de alimentação.
8. Nunca coloque o cabo de alimentação, o plugue ou o dispositivo inteiro na água. Nunca exponha o produto às condições atmosféricas, como luz solar direta ou chuva, etc. Nunca use o produto em condições de umidade.
9. Verifique periodicamente a condição do cabo de alimentação. Se o cabo de alimentação estiver danificado, o produto deve ser encaminhado a um local de serviço profissional para ser substituído, a fim de evitar situações perigosas.
10. Nunca use o produto com um cabo de alimentação danificado ou se ele tiver caído ou danificado de qualquer outra forma ou se não funcionar corretamente. Não tente consertar o produto defeituoso sozinho, pois isso pode causar choque elétrico. Sempre leve o dispositivo danificado a um local de serviço profissional para repará-lo. Todos os reparos podem ser feitos apenas por profissionais de serviço autorizados. O reparo feito de maneira incorreta pode causar situações perigosas ao usuário.
11. Nunca coloque o produto sobre ou perto de superfícies quentes ou de aparelhos de cozinha, como forno elétrico ou queimador a gás.
12. Nunca use o produto próximo a combustíveis.
13. Não deixe o cabo pendurado na borda do balcão.
14. Não mergulhe a unidade do motor na água.
15. Não insira os dedos ou quaisquer outros objetos na grade do compartimento do dispositivo.
16. Não bloqueie a saída.
17. Ao terminar de usar, antes de guardá-lo, drene a água do dispositivo.
18. Se o dispositivo não for usado por um longo período, desconecte-o da fonte de alimentação.
19. Sempre use baterias novas para substituir as baterias gastas no controle remoto.
20. Não mova o dispositivo quando o tanque interno estiver cheio de água.
21. Não coloque nenhum objeto sobre o dispositivo.
22. O dispositivo só pode ser usado com ventilação funcionando corretamente.
23. Para proporcionar proteção adicional, é recomendável instalar um dispositivo de corrente residual (RCD) no circuito elétrico com uma corrente residual nominal que não exceda os 30mA. Pergunte a um eletricista sobre isso.

AVISO

1. Deve-se lembrar que um alto nível de umidade pode favorecer o desenvolvimento de organismos biológicos no meio ambiente.
2. Não molhe o dispositivo ou molhe a área ao redor do dispositivo. Se houver umidade, reduza a eficiência da função de umidificação.
3. Não permita que materiais absorventes como tapetes, cortinas e toalhas de mesa se molhem.
4. Nunca deixe água no tanque quando o dispositivo não estiver em uso.
5. Durante o enchimento e a limpeza, desconecte o aparelho da rede elétrica.
6. Limpe o dispositivo e o tanque de água antes de usá-lo novamente.
7. AVISO: quando a água não é substituída e o tanque não é devidamente limpo a cada 3 dias, microorganismos que podem estar presentes na água ou no ambiente onde o dispositivo é usado ou armazenado podem se desenvolver no tanque de água e ser expelidos para os arredores. Isso pode causar um risco muito sério para a saúde.
8. ATENÇÃO: A cada três dias esvazie o reservatório de água e ateste com água limpa. Antes de reabastecer, limpe o tanque com água fresca da torneira ou com detergentes. Remova qualquer incrustação, depósitos ou sujeira que se formou nas laterais do tanque e nas superfícies internas. Após a lavagem, seque todas as superfícies.

DESCALCIFICAÇÃO

1. Execute o procedimento de descalcificação de acordo com as instruções do agente de descalcificação específico ao fabricante.
2. Use agentes descalcificantes destinados a este fim.
3. Realize o procedimento de descalcificação pelo menos a cada 3 meses.
4. Descalcificar somente o tanque de água com o aparelho desligado.

DESCRIÇÃO DO PRODUTO - TOWER AIR COOLER AD7859 - Foto A

1. Alça 2. Painel de controle
2. Saída de ar 4. Base
3. Filtro 6. Parafuso
4. Cubra com rede 8. Tanque de água
5. Cabo de alimentação 10. Indicador de nível de água
6. Bomba 12. Recipientes de plástico
7. Bloqueio do tanque de água 14. Controle remoto
8. Suportes

Controle remoto e painel de controle - imagem B

A - botão liga/desliga B - botão de velocidade C - botão de oscilação D - botão de modo E - botão do cronômetro

USANDO O DISPOSITIVO

Uma redução perceptível na temperatura do ar de saída ocorre após colocar no tanque de água (8) os recipientes de plástico (12) acoplados ao produto. Os recipientes de plástico devem ser previamente congelados no freezer por algumas horas. Recomenda-se encher o recipiente de plástico (12) com água fria da torneira e não exceder o nível MAX marcado no recipiente de plástico. O conteúdo do recipiente de plástico é proibido para consumo. Mantenha fora do alcance das crianças.

1. Coloque a unidade em uma superfície plana e seca.
2. Rode para a posição plana o bloqueio do depósito de água (13) e puxe um pouco o depósito de água (8) da parte de trás do aparelho. Use a jarra para despejar água limpa e fria, tome cuidado para não exceder o nível máximo. Você pode despejar água sem puxar o tanque de água completamente. Para remover o tanque de água completamente, observe a figura E. Primeiro remova a bomba (11) liberando os pinos pretos (15) e puxe o tanque de água (8). Após despejar a água, gire a trava do tanque de água (13) para a posição horizontal. Não incline o dispositivo depois de despejar a água no tanque de água. Não remova o tanque de água quando o dispositivo estiver conectado à fonte de alimentação.
3. Conecte o plugue à fonte de alimentação, o dispositivo está no modo de espera. O display LCD que mostra a temperatura ambiente está iluminado. Agora pode ser usado o painel de controle (2) ou o controle remoto (14) para operar o dispositivo (figura B). Ligue o dispositivo usando o botão liga/desliga (A). O dispositivo começa a funcionar em velocidade média. Pressione o botão (A) novamente para voltar ao modo de espera.
4. O botão (B) permite que você altere a velocidade do ventilador. As seguintes velocidades podem ser selecionadas: rápida, média e lenta. Os ícones correspondentes no painel acenderão.
5. O botão de resfriamento (F) diminui a temperatura do ar acionando a bomba de água. Pressione o botão (F) somente quando o nível de água exceder MIN no tanque de água. Além disso, um conjunto de dois recipientes de plástico (12) é anexado. Os recipientes de plástico (12) devem ser enchidos com água fria da torneira e não devem exceder o nível máximo. Em seguida, coloque-os no freezer por várias horas. Em seguida, coloque um ou ambos os recipientes no tanque de água (8). Para fazer o ar fresco emitido, o dispositivo deve ser enchido com água. Quando o dispositivo estiver funcionando, verifique periodicamente o nível de água para ver se deve adicionar água. Pressione o botão (F) novamente para desligar o modo de ar frio emitido. Não adicione óleos aromáticos essenciais à água.
6. Pressionar o botão de oscilação (C) inicia a oscilação do dispositivo, que fornece distribuição uniforme do fluxo de ar frio na faixa de 52° nas direções esquerda e direita. O indicador correspondente acende.
7. O botão TIMER (E) permite programar a quantidade de tempo de operação com decréscimos de 1 hora, de 1 a 8 horas.
8. O botão MODE (D) permite alternar entre um dos 3 modos de SOPRO: vento normal, vento natural e vento adormecido. a) Modo Normal: permite que o usuário ajuste a velocidade do ventilador entre alta, média e baixa. Cada vez que o ventilador é ligado, ele inicia a operação no modo normal. b) Modo Natural: imita a ação natural do vento, repetindo a sequência de velocidade do ventilador:
9. Ao escolher a velocidade baixa do ventilador: o ventilador irá soprar 5 segundos em baixa velocidade e depois desligar por 5 segundos; este ciclo será repetido várias vezes.
10. Ao escolher a velocidade média do ventilador: o ventilador irá soprar 5 segundos em cada velocidade: médio, baixo, médio, parar, baixo, médio, baixo, parar, e este ciclo se repetirá continuamente.
11. Quando escolher a velocidade alta do ventilador: o ventilador irá soprar 5 segundos em cada velocidade: média, baixa, alta, média, alta, baixa, alta, parar, e este ciclo se repetirá continuamente. c) Modo Dormir: foi projetado para usar os efeitos do Modo Natural para adormecer. Isso diminui gradualmente a velocidade do ventilador em incrementos de 30 minutos:
12. Quando escolher a velocidade baixa do ventilador: o ventilador funciona da mesma forma que o Modo Natural de baixa velocidade.
13. Quando escolher a velocidade média do ventilador: o ventilador irá soprar 30 minutos no Modo Natural de velocidade média e, em seguida, alternar para o Modo Natural de baixa velocidade.
14. Quando escolher a velocidade alta do ventilador: o ventilador irá soprar 30 minutos no Modo Natural de alta velocidade, em seguida, mudará por 30 minutos para o Modo Natural de velocidade média e então mudará para o Modo Natural de baixa velocidade. OBSERVAÇÃO: Se você preferir uma velocidade constante do ventilador durante o sono, recomendamos configurar o ventilador para o modo normal e selecionar a velocidade como baixa. Use a função de temporizador para definir o ventilador para desligar após um tempo decorrido (por exemplo, 1 hora antes de ir para a cama).
15. Todos os botões do controle remoto (14) têm as mesmas funções dos botões do painel de controle (2). Não coloque nenhum objeto entre o dispositivo e o controle remoto para garantir a comunicação adequada entre o controle remoto e o dispositivo. Para ativar a operação do controle remoto (14), retire o filme de instalação. Para substituir a bateria, empurre a guia de liberação na caixa do controle remoto. Substitua por uma bateria do mesmo tipo e recoloque a bateria na ordem inversa.
16. Após 10 minutos de operação sem qualquer alteração de modo pelo usuário, as luzes do visor desligam-se automaticamente. É conveniente durante o descanso noturno. Depois de pressionar qualquer botão, o display acenderá novamente.

LIMPEZA E MANUTENÇÃO

Sempre desconecte o dispositivo antes de começar a limpar ou esvaziar o dispositivo com água.

1. Limpe com um pano macio e seco. Não use solventes químicos, pois pode causar danos permanentes ou deformação do

dispositivo.

1. Se o dispositivo não for usado por um mês ou mais, retire as pilhas do controle remoto.
2. Após operação prolongada, a tampa com rede (7) e filtro (5) ficará obstruída com a poeira, o que afetará bastante o desempenho de resfriamento do dispositivo. Se muito tempo sem troca de água, pode haver mofo e odor. Sugerimos limpar a tampa com rede (7) e filtro (5) uma vez por semana. O procedimento de limpeza do filtro é o seguinte: a) Desconecte o dispositivo, remova o parafuso (6) da carcaça traseira com uma chave de fenda e, em seguida, retire a tampa com a rede (7) e o filtro (5). Veja a Foto D. b) Limpe ou aspire usando um aspirador de pó. Use o espanador para tirar o pó do filtro (5). Em seguida, enxágue o filtro (5) em água doce para remover a poeira e a sujeira. A cobertura com rede (7) não deve ser esfregada com as mãos para evitar a deformação da rede. c) Volte a colocar o filtro (5) e a tampa com rede (7) e aperte os parafusos. d) Certifique-se de que o reservatório de água (8), o filtro (5) e a tampa com rede (7) sejam recolocados na posição correta antes de ligar novamente. Antes do armazenamento sazonal, certifique-se de que todas as peças estejam secas, executando o modo de ventilação por 2 horas ou menos, se o filtro (5) estiver completamente seco.
3. Drene a água antes do armazenamento sazonal removendo o tanque de água (capítulo Usando o dispositivo - ponto 2). Use água e sabão neutro para limpar o tanque de água. Em seguida, seque o dispositivo e o tanque de água completamente para evitar danos por umidade.
4. Drene a água dos recipientes de plástico (12) antes do armazenamento.
5. Cubra o dispositivo com um saco plástico para proteger da poeira e enrole o cabo de alimentação. Armazenamento em local seco e protegido da luz solar direta.

DADOS TÉCNICOS:

Fonte de alimentação 220-240V~50 Hz

Potência: 70 W

Potência Térmica: 320 W

Capacidade do tanque: 3,5 litros

Proteção do meio ambiente. Rogamos, as embalagens de cartão destinem-se para papéis velhos. Os sacos de polietileno (PE) devem-se colocar em contentores para material plástico. O dispositivo em uso deve-se levar a um ponto de armazenamento adequado porque os componentes perigosos que ficam dentro do dispositivo podem ser perigosos para o meio ambiente. O dispositivo elétrico deve-se entregar de modo que se reduza a sua nova utilização e uso. Se no dispositivo houver pilhas, devem-se tirar e levar a um ponto de armazenamento separado. Não colocar o dispositivo em contentores para resíduos municipais!!
