AD 7859 - Klimatizace ADLER - Bezplatný návod k obsluze

NÁVOD K OBSLUZE AD 7859 ADLER

3. Izhod zraka 4. Podstavek

1. Před použitím výrobku si pečlivě přečtěte a vždy dodržujte následující pokyny. Výrobce

není odpovědný za škody způsobené zneužitím.

2. Produkt se smí používat pouze v interiéru. Nepoužívejte výrobek k účelům, které nejsou

kompatibilní s jeho aplikací.

3. Použitelné napětí je 220-240 V, ~ 50 Hz. Z bezpečnostních důvodů není vhodné připojit k

jedné zásuvce více zařízení.

4. Při používání v okolí dětí buďte opatrní. Nenechte děti hrát si s výrobkem. Nedovolte

dětem nebo lidem, kteří neznají zařízení, aby jej používali bez dozoru.

5. VAROVÁNÍ: Toto zařízení mohou používat děti starší 8 let a osoby se sníženými

fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez zkušeností nebo znalostí zařízení, pouze pod dohledem osoby odpovědné za jejich bezpečnost, nebo pokud byli poučeni o bezpečném používání zařízení a jsou si vědomi nebezpečí spojených s jeho provozem. Děti by si se zařízením neměly hrát. Čištění a údržbu zařízení by neměly provádět děti, pokud nejsou starší 8 let a tyto činnosti nejsou prováděny pod dohledem.

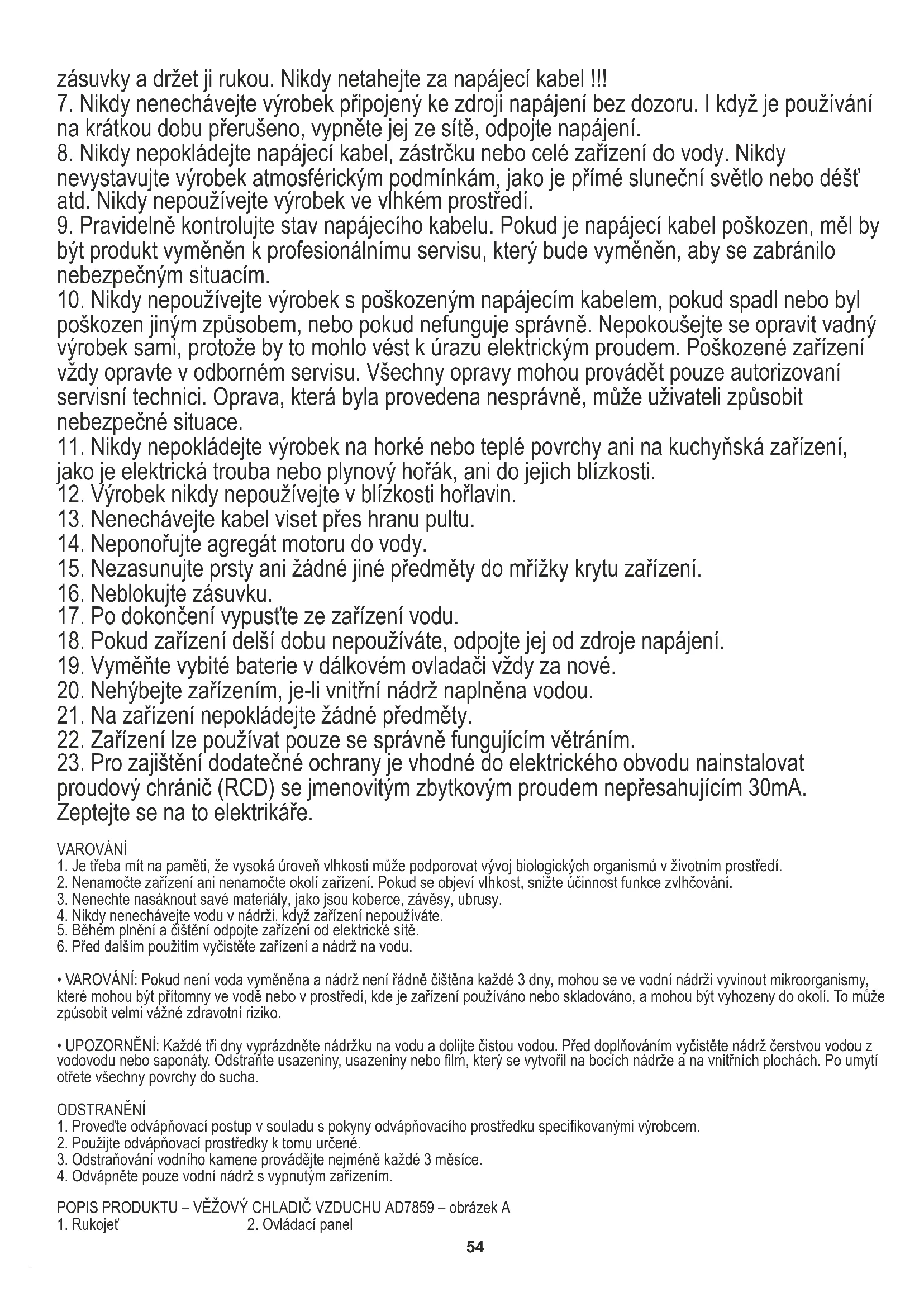

6. Po ukončení používání produktu vždy nezapomeňte opatrně vytáhnout zástrčku ze54

zásuvky a držet ji rukou. Nikdy netahejte za napájecí kabel !!!

7. Nikdy nenechávejte výrobek připojený ke zdroji napájení bez dozoru. I když je používání

na krátkou dobu přerušeno, vypněte jej ze sítě, odpojte napájení.

8. Nikdy nepokládejte napájecí kabel, zástrčku nebo celé zařízení do vody. Nikdy

nevystavujte výrobek atmosférickým podmínkám, jako je přímé sluneční světlo nebo déšť atd. Nikdy nepoužívejte výrobek ve vlhkém prostředí.

9. Pravidelně kontrolujte stav napájecího kabelu. Pokud je napájecí kabel poškozen, měl by

být produkt vyměněn k profesionálnímu servisu, který bude vyměněn, aby se zabránilo nebezpečným situacím.

10. Nikdy nepoužívejte výrobek s poškozeným napájecím kabelem, pokud spadl nebo byl

poškozen jiným způsobem, nebo pokud nefunguje správně. Nepokoušejte se opravit vadný výrobek sami, protože by to mohlo vést k úrazu elektrickým proudem. Poškozené zařízení vždy opravte v odborném servisu. Všechny opravy mohou provádět pouze autorizovaní servisní technici. Oprava, která byla provedena nesprávně, může uživateli způsobit nebezpečné situace.

11. Nikdy nepokládejte výrobek na horké nebo teplé povrchy ani na kuchyňská zařízení,

jako je elektrická trouba nebo plynový hořák, ani do jejich blízkosti.

12. Výrobek nikdy nepoužívejte v blízkosti hořlavin.

13. Nenechávejte kabel viset přes hranu pultu.

14. Neponořujte agregát motoru do vody.

15. Nezasunujte prsty ani žádné jiné předměty do mřížky krytu zařízení.

16. Neblokujte zásuvku.

17. Po dokončení vypusťte ze zařízení vodu.

18. Pokud zařízení delší dobu nepoužíváte, odpojte jej od zdroje napájení.

19. Vyměňte vybité baterie v dálkovém ovladači vždy za nové.

20. Nehýbejte zařízením, je-li vnitřní nádrž naplněna vodou.

21. Na zařízení nepokládejte žádné předměty.

22. Zařízení lze používat pouze se správně fungujícím větráním.

23. Pro zajištění dodatečné ochrany je vhodné do elektrického obvodu nainstalovat

proudový chránič (RCD) se jmenovitým zbytkovým proudem nepřesahujícím 30mA. Zeptejte se na to elektrikáře. VAROVÁNÍ

1. Je třeba mít na paměti, že vysoká úroveň vlhkosti může podporovat vývoj biologických organismů v životním prostředí.

2. Nenamočte zařízení ani nenamočte okolí zařízení. Pokud se objeví vlhkost, snižte účinnost funkce zvlhčování.

3. Nenechte nasáknout savé materiály, jako jsou koberce, závěsy, ubrusy.

4. Nikdy nenechávejte vodu v nádrži, když zařízení nepoužíváte.

5. Během plnění a čištění odpojte zařízení od elektrické sítě.

6. Před dalším použitím vyčistěte zařízení a nádrž na vodu.

• VAROVÁNÍ: Pokud není voda vyměněna a nádrž není řádně čištěna každé 3 dny, mohou se ve vodní nádrži vyvinout mikroorganismy, které mohou být přítomny ve vodě nebo v prostředí, kde je zařízení používáno nebo skladováno, a mohou být vyhozeny do okolí. To může způsobit velmi vážné zdravotní riziko.

• UPOZORNĚNÍ: Každé tři dny vyprázdněte nádržku na vodu a dolijte čistou vodou. Před doplňováním vyčistěte nádrž čerstvou vodou z vodovodu nebo saponáty. Odstraňte usazeniny, usazeniny nebo film, který se vytvořil na bocích nádrže a na vnitřních plochách. Po umytí otřete všechny povrchy do sucha. ODSTRANĚNÍ

1. Proveďte odvápňovací postup v souladu s pokyny odvápňovacího prostředku specifikovanými výrobcem.

2. Použijte odvápňovací prostředky k tomu určené.

3. Odstraňování vodního kamene provádějte nejméně každé 3 měsíce.

4. Odvápněte pouze vodní nádrž s vypnutým zařízením.

POPIS PRODUKTU – VĚŽOVÝ CHLADIČ VZDUCHU AD7859 – obrázek A

1. Rukojeť 2. Ovládací panel55

3. Výstup vzduchu 4. Základna

7. Zakryjte síťkou 8. Nádrž na vodu

9. Napájecí kabel 10. Ukazatel hladiny vody

11. Čerpadlo 12. Plastové nádoby

13. Zámek vodní nádrže 14. Dálkové ovládání

Dálkové ovládání a ovládací panel – obrázek B A – tlačítko napájení B – tlačítko rychlosti C – oscilační tlačítko D – tlačítko režimu E – tlačítko časovače F - tlačítko mokrého chlazení

Ke znatelnému snížení teploty výstupního vzduchu dochází po vložení plastových nádob (12) připevněných k produktu do vodní nádrže (8). Plastové nádoby by měly být předem na několik hodin zmraženy v mrazničce. Doporučuje se naplnit plastovou nádobu (12) studenou vodou z vodovodu a nepřekračovat hladinu MAX vyznačenou na plastové nádobě. Obsah plastové nádoby je zakázáno konzumovat. Drž se dál od dětí.

1. Umístěte jednotku na suchý, rovný povrch.

2. Otočte zámek vodní nádrže (13) do ploché polohy a vytáhněte trochu nádržku na vodu (8) ze zadní části zařízení. Pomocí džbánu nalévejte čistou, studenou vodu, dávejte pozor, abyste nepřekročili maximální hladinu. Vodu můžete nalít bez úplného vytažení nádržky na vodu. Chcete-li nádrž na vodu úplně vyjmout, podívejte se na obrázek E. Nejprve vyjměte čerpadlo (11) uvolněním dvou černých držáků (15) a vytáhněte nádrž na vodu (8). Po nalití vody otočte zámek vodní nádrže (13) do vodorovné polohy. Po nalití vody do vodní nádrže zařízení nenaklánějte. Nevyjímejte nádrž na vodu, pokud je zařízení připojeno k napájení. 3. Připojte zástrčku ke zdroji napájení, zařízení je v pohotovostním režimu. Rozsvítí se LCD displej zobrazující okolní pokojovou teplotu. Nyní lze k ovládání zařízení použít ovládací panel (2) nebo dálkové ovládání (14) (obrázek B). Zapněte zařízení pomocí tlačítka napájení (A). Zařízení začne pracovat střední rychlostí. Dalším stisknutím tlačítka (A) jej přepnete zpět do pohotovostního režimu. 4. Tlačítko (B) umožňuje změnit rychlost ventilátoru. Lze zvolit následující rychlosti: rychlá, střední a pomalá. Odpovídající ikony na panelu se rozsvítí. 5. Tlačítko mokrého chlazení (F) snižuje teplotu vzduchu spuštěním vodního čerpadla. Stiskněte tlačítko (F) pouze tehdy, když hladina vody v nádržce na vodu překročí MIN. Navíc je připojena sada dvou plastových nádob (12). Plastové nádoby (12) by měly být naplněny studenou vodou z vodovodu a nepřekračovat maximální hladinu. Poté je vložte na několik hodin do mrazničky. Poté vložte jednu nebo obě nádoby do vodní nádrže (8). Pro vyfukování vlhkého chladného vzduchu musí být zařízení naplněno vodou. Když je zařízení v provozu, pravidelně kontrolujte hladinu vody, abyste zjistili, zda přidat vodu. Opětovným stisknutím tlačítka (F) vypnete foukání vlhkého studeného vzduchu. Do vody nepřidávejte žádné esenciální aromatické oleje. 6. Stisknutím tlačítka oscilace (C) se spustí oscilace zařízení, které zajišťuje rovnoměrnou distribuci proudu studeného vzduchu v rozsahu 52° doleva a doprava. Rozsvítí se příslušný indikátor.

7. Tlačítko TIMER (E) umožňuje naprogramovat dobu provozu s 1 hodinovým úbytkem od 1 do 8 hodin.

8. Tlačítko MODE (D) umožňuje přepínání mezi jedním ze 3 režimů foukání: normální vítr, přírodní vítr a spánek.

a) Normální režim: umožňuje uživateli ručně nastavit rychlost ventilátoru mezi vysokou, střední a nízkou. Při každém zapnutí se ventilátor spustí v normálním režimu. b) Režim Nature: napodobuje přirozené působení větru opakováním sekvence rychlosti ventilátoru:

• Když zvolíte nízkou rychlost ventilátoru: ventilátor bude foukat 5 sekund nízkou rychlostí a poté se na 5 sekund vypne, tento cyklus se bude znovu a znovu opakovat.

• Když zvolíte střední rychlost ventilátoru: ventilátor bude foukat 5 sekund každou rychlostí: střední, nízká, střední, stop, nízká, střední, nízká, stop a tento cyklus se bude opakovat znovu a znovu.

• Když zvolíte vysokou rychlost ventilátoru: ventilátor bude foukat 5 sekund při každé rychlosti: střední, nízká, vysoká, střední, vysoká, nízká, vysoká, zastavení a tento cyklus se bude znovu a znovu opakovat. c) Režim spánku: byl navržen tak, aby k usínání využíval účinky přírodního režimu. Rychlost ventilátoru bude postupně snižovat v 30minutových krocích:

• Když zvolíte nízkou rychlost ventilátoru: ventilátor poběží stejně jako nízkorychlostní přírodní režim.

• Když zvolíte střední rychlost ventilátoru: ventilátor bude foukat 30 minut střední rychlostí v přírodním režimu a poté se přepne do přírodního režimu s nízkou rychlostí.

• Když zvolíte vysokou rychlost ventilátoru: ventilátor bude foukat 30 minut při vysoké rychlosti v přírodním režimu, poté se přepne na 30 minut při střední rychlosti v přírodním režimu a poté se přepne do přírodního režimu s nízkou rychlostí. POZNÁMKA: Pokud dáváte přednost konstantní rychlosti ventilátoru během spánku, doporučujeme nastavit ventilátor na normální režim a zvolit nízkou rychlost. Pomocí funkce časovače nastavte, aby se ventilátor po uplynutí doby (např. 1 hodina po spaní) vypnul. 9. Všechna tlačítka na dálkovém ovladači (14) mají stejnou funkci jako tlačítka na ovládacím panelu (2). Mezi zařízení a dálkový ovladač neumísťujte žádné předměty, aby byla zajištěna správná komunikace mezi dálkovým ovladačem a zařízením. Chcete-li spustit provoz dálkového ovladače (14), vytáhněte instalační fólii. Chcete-li vyměnit baterii, stiskněte uvolňovací západku na krytu dálkového ovladače. Vyměňte za baterii stejného typu, baterii namontujte v opačném pořadí. 10. Po 10 minutách provozu bez jakékoli změny režimu uživatelem se osvětlení displeje automaticky vypne. Je to výhodné během nočního klidu. Po stisknutí libovolného tlačítka se displej znovu rozsvítí.

Před čištěním nebo vyprazdňováním zařízení vždy odpojte zařízení ze zásuvky. 1. Očistěte měkkým suchým hadříkem. Nepoužívejte chemická rozpouštědla, protože mohou způsobit trvalé poškození nebo deformaci56 zařízení.

2. Pokud zařízení nebudete používat po dobu tří nebo více měsíců, vyjměte baterie z dálkového ovladače.

3. Po dlouhé době provozu se kryt se síťkou (7) a filtrem (5) zanese prachem, což výrazně ovlivní výkon chlazení zařízení. Pokud po dlouhou dobu nedochází k výměně vody, může dojít k plísním a plísním. Doporučujeme čistit kryt se síťkou (7) a filtrem (5) jednou týdně. Postup čištění filtru je následující: a) Odpojte zařízení, pomocí šroubováku vyšroubujte šroub (6) zadního krytu a poté vyjměte kryt se síťkou (7) a filtrem (5). Podívejte se na obrázek D. b) Otřete nebo vyčistěte pomocí vysavače. Použijte prachovku a jemně odstraňte prach z filtru (5). Poté opláchněte filtr (5) pod čistou vodou, abyste odstranili prach a nečistoty. Kryt se síťkou (7) by se neměl drhnout rukama, aby nedošlo k deformaci sítě. c) Vraťte filtr (5) a kryt se síťkou (7) na místo a utáhněte šrouby. d) Před opětovným zapnutím se ujistěte, že nádržka na vodu (8), filtr (5) a kryt se síťkou (7) jsou umístěny ve správné poloze. Před sezónním uskladněním se ujistěte, že jsou všechny části suché, spuštěním režimu ventilátoru po dobu 2 hodin nebo kratší, pokud je filtr (5) zcela suchý. 4. Před sezónním uskladněním vypusťte vodu vyjmutím zásobníku na vodu (kapitola Používání zařízení – bod 2). K čištění nádržky na vodu používejte jemné mýdlo a vodu. Poté zařízení a nádržku na vodu zcela vysušte, aby nedošlo k poškození vlhkostí.

5. Před uskladněním vypusťte vodu z plastových nádob (12).

6. Zakryjte zařízení plastovým sáčkem pro ochranu před prachem a stočte napájecí kabel. Skladování v suchu mimo přímé sluneční záření. TECHNICKÁ DATA: Napájení 220-240V ~50 Hz Výkon: 70 W Maximální výkon: 320 W Objem nádrže: 3,5 litru Spotřeba vody: 400 ml/hod Baterie: CR2025 (3V) Hlučnost: 60dB Průtok vzduchu: 5m3/h Rozměry produktu: 22,0 x 27,5 x 76,5 cm Ochrana životního prostředí. Kartón odevzdejte do sběru. Polyetylénové sáčky (PE) vyhazujte do kontejneru na plasty. Vysloužilý přístroj odevzdejte do příslušného sběrného dvoru, protože některé části zařízení mohou představovat pro životní prostředí nebezpečí. Elektrický přístroj odevzdejte tak, aby se omezilo jeho opětovné používání. Pokud jsou v přístroji baterie, vyjměte je a odevzdejte do příslušného sběrného místa zvlášť. Přístroj nevyhazujte do popelnic ani kontejneru na směsný odpad!! NEDERLANDS

zásuvky a držať ju rukou. Nikdy neťahajte za napájací kábel !!!

8. Napájací kábel, zástrčku alebo celé zariadenie nikdy nedávajte do vody. Výrobok nikdy

nevystavujte atmosférickým podmienkam, ako je priame slnečné svetlo alebo dážď, atď. Výrobok nikdy nepoužívajte vo vlhkých podmienkach.

9. Pravidelne kontrolujte stav napájacieho kábla. Ak je napájací kábel poškodený, výrobok

12. Produkt nikdy nepoužívajte v blízkosti horľavých látok.

16. Neblokujte zásuvku.

17. Po dokončení, pred odložením, vypustite zo zariadenia vodu.

19. Vybité batérie v diaľkovom ovládači vymeňte vždy za nové.

4. Odvápnite iba nádrž na vodu s vypnutým zariadením.

7. Zakryte sieťkou 8. Nádrž na vodu

9. Napájací kábel 10. Indikátor hladiny vody

11. Čerpadlo 12. Plastové nádoby

13. Zámok nádrže na vodu 14. Diaľkové ovládanie

Diaľkové ovládanie a ovládací panel – obrázok B A – tlačidlo napájania B – tlačidlo rýchlosti C – oscilačné tlačidlo D – tlačidlo režimu E – tlačidlo časovača F - tlačidlo mokrého chladenia

5. Pred uskladnením vypustite vodu z plastových nádob (12).
