NÁVOD K OBSLUZE AD 7852 ADLER

Ventilaatori "M." režiim.

saadaval, kui seade on AUTO -režiimis "J".)

Kaugjuhtimispult

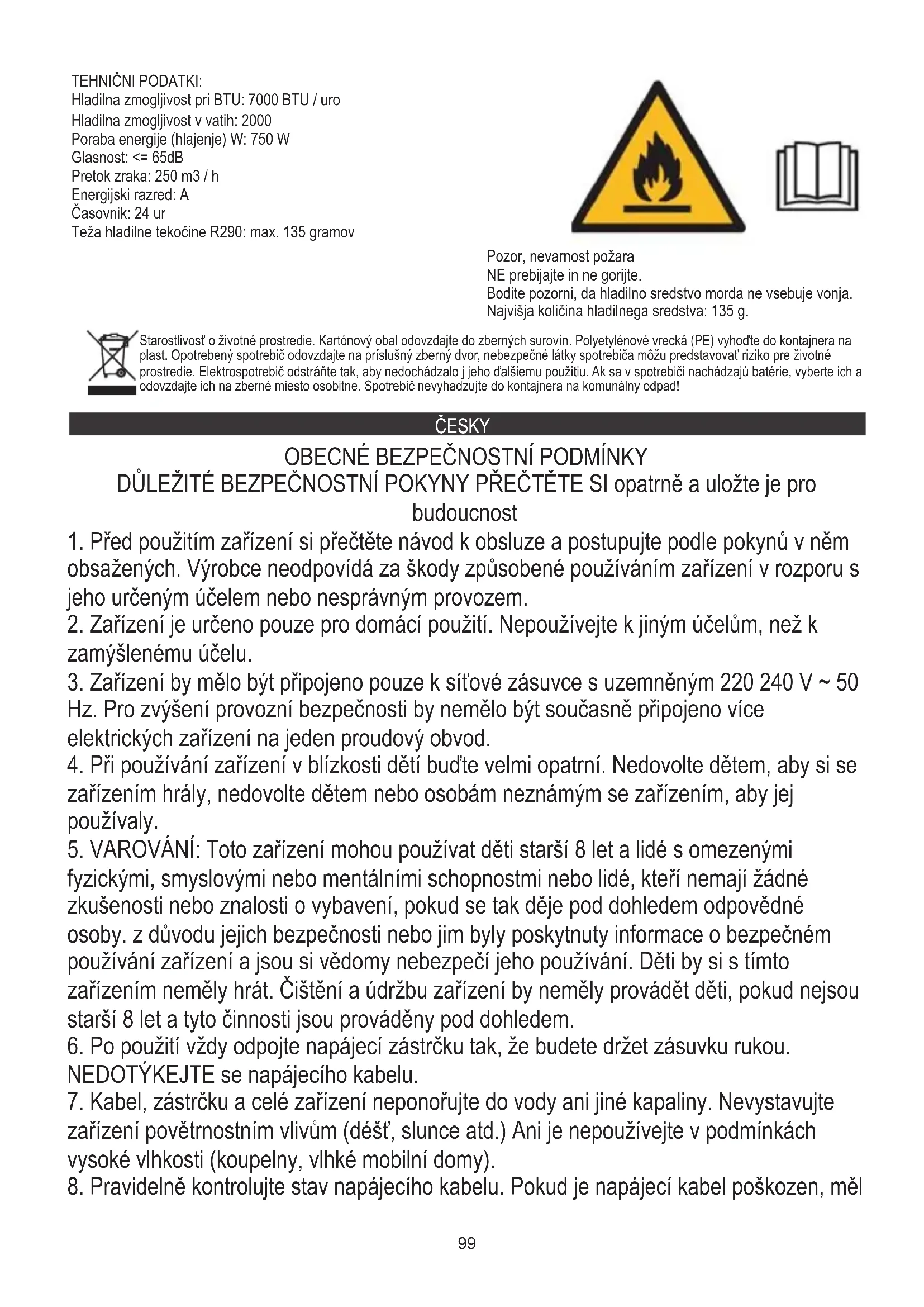

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY PŘEČTĚTE SI opatrně a uložte je pro budoucnost

1. Před použitím zařízení si přečtěte návod k obsluze a postupujte podle pokynů v něm obsažených. Výrobce neodpovídá za škody způsobené používáním zařízení v rozporu s jeho určeným účelem nebo nesprávným provozem.
2. Zařízení je určeno pouze pro domácí použití. Nepoužívejte k jiným účelům, než k zamýšlenému účelu.
3. Zařízení by mělo být připojeno pouze k síťové zásuvce s uzemněným 220 240 V \~ 50 Hz. Pro zvýšení provozní bezpečnosti by nemělo být současně připojeno více elektrických zařízení na jeden proudový obvod.
4. Při používání zařízení v blízkosti dětí bud'te velmi opatrní. Nedovolte dětem, aby si se zařízením hrály, nedovolte dětem nebo osobám neznámým se zařízením, aby jej používaly.
5. VAROVÁNÍ: Toto zařízení mohou používat děti starší 8 let a lidé s omezenými fyzickými, smyslovými nebo mentálními schopnostmi nebo lidé, kteří nemají žádné zkušenosti nebo znalosti o vybavení, pokud se tak děje pod dohledem odpovědné osoby. z důvodu jejich bezpečnosti nebo jim byly poskytnuty informace o bezpečném používání zařízení a jsou si vědomy nebezpečí jeho používání. Děti by si s tímto zařízením neměly hrát. Čištění a údržbu zařízení by neměly provádět děti, pokud nejsou starší 8 let a tyto činnosti jsou prováděny pod dohledem.
6. Po použití vždy odpojte napájecí zástrčku tak, že budete držet zásuvku rukou. NEDOTÝKEJTE se napájecího kabelu.
7. Kabel, zástrčku a celé zařízení neponořujte do vody ani jiné kapaliny. Nevystavujte zařízení povětrnostním vlivům (déšť, slunce atd.) Ani je nepoužívejte v podmínkách vysoké vlhkosti (koupelny, vlhké mobilní domy).
8. Pravidelně kontrolujte stav napájecího kabelu. Pokud je napájecí kabel poškozen, měl

by být vyměněn v odborném servisu, aby nedošlo k nebezpečí.

1. Nepoužívejte spotřebič s poškozeným napájecím kabelem nebo pokud spadl nebo je poškozen jiným způsobem nebo pokud nefunguje správně. Neopravujte zařízení sami, mohlo by dojít k úrazu elektrickým proudem. Poškozené zařízení odneste do příslušného servisního střediska ke kontrole nebo opravě. Veškeré opravy smí provádět pouze autorizovaný servis. Nesprávně provedené opravy mohou pro uživatele představovat vážné nebezpečí.

2. Umístěte zařízení na chladný, stabilní povrch, mimo horké kuchyňské spotřebiče, jako jsou: elektrický sporák, plynový hořák atd.

3. Ujistěte se, že nic neblokuje přívod a odvod vzduchu ze zařízení

4. Používejte zařízení pouze na rovném povrchu, aby se zabránilo úniku kondenzátu

5. Pro zajištění dodatečné ochrany je vhodné do elektrického obvodu nainstalovat zařízení na proudový chránič (RCD) s jmenovitým zbytkovým proudem nepřesahujícím 30 mA. Požádejte o to elektrikáře.

6. Pravidelně čistěte vzduchový filtr. Četnost čištění závisí na čistotě vzduchu.

7. Po vypnutí zařízení vyčkejte alespoň 5 minut, než jej znovu zapnete.

8. Nepoužívejte zařízení na slunných místech. Když se zařízení přehřeje, zapne se ochrana proti přehřátí.

9. Pro zajištění účinného chlazení by měla být mezi bočními stěnami zařízení a stěnou nebo nábytkem nebo závěsy dodržena vzdálenost nejméně 60 cm.

10. Vzhledem k omezenému výkonu zařízení, pokud je rozdíl mezi cílovou teplotou a okolní teplotou příliš velký, nemusí být cílové teploty dosaženo.

11. Abyste snížili riziko požáru, úrazu elektrickým proudem nebo zranění při používání klimatizace, dodržujte následující základní opatření:

a) Připojte k uzemněné zásuvce pomocí 3 pinů.

b) Neodstraňujte uzemňovací kolík.

c) Nepoužívejte adaptér.

d) Nepoužívejte prodlužovací kabel.

e) Před údržbou odpojte klimatizaci.

f) K přemistování a instalaci klimatizace použijte dvě nebo více osob.

1. Nepoužívejte prostředky, které urychlují proces odmrazování nebo čištění, než ty, které doporučuje výrobce.

2. Zařízení by mělo být skladováno v místnosti bez stálých provozních zdrojů zapálení, například: otevřený oheň, plynové spotřebiče nebo elektrické ohřívače.

PŘED PRVNÍM POUŽITÍM - (obrázek E)

Připojte konektory k potrubí pro odvod vzduchu následujícím způsobem:

1. Prodlužte potrubí pro odvod vzduchu (10) vytažením obou konců potrubí.

2. Zašroubujte potrubí pro odvod vzduchu (10) do konektoru potrubí pro odvod vzduchu (11).

3. Připojte konektor výfukového potrubí (11) k zařízení.

POZNÁMKY:

1. Udržujte jednotku alespoň 1 metr od televize nebo rádia, aby nedošlo k elektromagnetickému rušení.

2. Nevystavujte jednotku prímému slunečnímu světlu, aby nedošlo k vyblednutí barvy povrchu.

3. Při přepravě nenaklánějte jednotku o více než 35 ° nebo vzhůru nohama. Pokud bylo zařízení během přepravy převráceno, položte jej správně a počkejte 2–4 hodiny, než jej spustíte.

4. Umístěte jednotku na rovný povrch se sklonem menším než 5°

5. Jednotka pracuje efektivněji v určitých místnostech, vyberte nejlepší umístění:

- Vedle okna, dveří nebo francouzského okna.

- Udržujte požadovanou vzdálenost od výstupu zpětného vzduchu ke zdi nebo jiným překážkám alespoň 60 cm.

- Prodlužte vzduchovou hadici, abyste zajistili, že na druhém konci vzduchové hadice bude volný prostor mezi dveřmi okna, francouzským oknem nebo otvorem ve zdi.

- Výstup nebo přívod vzduchu nelze zablokovat ochrannou mřížkou ani žádnou překážkou.

Chcete -li prodloužit životnost jednotky, vypust'te kondenzovanou vodu z horních (8) a dolních (9) odtokových otvorů chladiče, než ji na konci sezóny uložíte do skladu.

POPIS ZAŘÍZENÍ (obrázky A a B)

1. Ovládací panel 2. Výstup studeného vzduchu
2. Signální přijímač 4. Dálkový ovladač
3. Přepravní rukojeť 6. Výfukové potrubí
4. Vstup výparníku 8. Vypouštěcí zátka
5. Přední displej teploty místnosti 10. Kanál pro odvod vzduchu
6. Konektor výfukového potrubí 12. Adaptér pro odsávání oken

OVLÁDACÍ PANEL (obrázek C)

A. Tlačítko napájení ON/OFF B. Tlačítko rychlosti ventilátoru
C. Tlačítko režimu D. Tlačítko časovače / zvýšení teploty
E. Tlačitko časovače / snížení teploty F. Kontrolka nízké rychlosti
G. Vysokorychlostní kontrolka I. Režim spánku / tlačítko dětského zámku
J. Kontrolka automatického režimu K. Kontrolka chladného režimu
L. Kontrolka režimu sušení M. Kontrolka režimu ventilátoru
N. Tlačítko časovače O. Tlačítko oscilace
P. Horní ukazatel pokojové teploty R. Kontrolka napájení

DÁLKOVÝ OVLADAČ - obrázek D

Dálkový ovladač prénáší signály do systému.

Tlačítko „A“ - spotřebič se spustí, když je pod napětím, nebo se zastaví, když je v provozu, pokud stisknete toto tlačítko.

Tlačítko „C“ - stisknutím jej vyberte provozní režim: „J“, „K“, „L“ nebo „M.“.

Tlačítko „B“ - stisknutím postupně zvolíte otáčky ventilátoru.

Tlačítko „D“ / „E“ - stisknutím nastavíte pokojovou teplotu a časovač.

Tlačitko „l“ - stisknutím nastavíte nebo zrušíte režim spánku. Funkce dětského zámku není k dispozici pomocí dálkového ovladače.

Tlačítko „N“ - stisknutím nastavíte čas automatického vypnutí a automatického zapnutí.

Tlačítko „O“ - stisknutím nastavíte nebo zrušíte režim otáčení žaluzií.

PROVOZ OVLÁDACÍHO PANELU

AUTOMATICKÉ / CHLAZENÍ / SUŠENÍ / VENTILÁTOR

1. Zapněte zařízení.
   a) Připojte zařízení.
   b) Stiskněte tlačítko „A“, poté zařízení jednou pípne a zapne se.
   c) LED displeje (9 a P) zobrazují teplotu v místnosti a začínají pracovat v automatickém režimu.

2. Zvolte provozní režim

Stisknutím tlačítka „C“ vyberte požadovaný provozní režim podle pořadí:

Automatický režim "J" -> Režim chlazení "K" -> Režim sušení "L" -> Režim ventilátoru "M."

3. Upravte teplotu

Teplotu lze nastavit v rozsahu 15° -31° C. Jedním stisknutím tlačítka „D“ nebo „E“ zvýšíte nebo snížíte teplotu o 1° C. Panel LED zařízení zobrazuje cílovou teplotu po dobu 5 sekund a poté zobrazuje teplotu v místnosti.

4. Upravte rychlost ventilátoru

Stisknutím tlačítka „B“ vyberte požadovanou rychlost ventilátoru zobrazenou postupně:

Nízká rychlost „F“ -> Vysoká rychlost G

5. Napájení

Když znovu stisknete tlačítko „A“, zařízení zní „di“ a přestane fungovat.

1. Stisknutím tohoto tlačítka „l“ přejdete do režimu spánku zařízení nebo podržením tlačítka na několik sekund zapnete funkcii dětského zámku.
2. Stisknutím tohoto tlačítka „N“ nastavíte časované vypnutí.
3. Stisknutím tohoto tlačítka „O“ nastavíte oscilaci otáčení vzduchu ve směru doleva a doprava.

Princip fungování každého režimu:

AUTO režim "J":

Jakmile je vybrán provoz v režimu „J“, snímač vnitřní teploty pracuje automaticky a vybere jeden z níže uvedených provozních režimů:

* Když je pokojová teplota ≥24 ° C, jednotka automaticky zvolí režim chlazení „K“. nebo

*Při pokojové teplotě < 24 ° C jednotka automaticky zvolí režim vysokých otáček ventilátoru „M. ..“.

Jakmile je zvolen automatický režim „J“, snímač vnitřní teploty pracuje automaticky, vybírá provozní režim mezi režimem „M“ ventilátoru nebo režimem „K“ chlazení, aby byla zachována požadovaná pokojová teplota.

Režim sušení "L" (odvlhčování vzduchu v místnosti):

1. Odstředivý ventilátor nahoře poběží na nízké otáčky a rychlost nelze nastavit.
2. Kompresor se zastaví po 8 minutách provozu, poté se znovu spustí po 6 minutách.
3. Zařízení používá režim odvlhčování s konstantní teplotou a nastavení teploty není účinné.

VAROVÁNÍ:

Při provozu zařízení v podmínkách různé vlhkosti by měla být vypouštěcí zátka (8) neustále otevřená a měla by zajišťovat stálý odtok vody. Můžete namontovat trubku, která je součástí sady, pro nalévání vody do externí nádrže nebo odtoku.

COOL režim „K“:

1. Když je pokojová teplota vyšší než teplota nastavená na ovládacím panelu, kompresor začne běžet.
2. Když je pokojová teplota nižší než teplota nastavená na ovládacím panelu, zastaví se kompresor a horní ventilátor při původní nastavené rychlosti.

Režim ventilátoru „M.“.

1. Odstředivý ventilátor běží na nastavenou rychlost a kompresor neběží.
2. Nastavení teploty není účinné.

1. Stisknutím tlačítka „N“ nastavíte čas automatického vypnutí, když je jednotka v provozu.
2. Stisknutím tlačítka „N“ nastavíte čas automatického zapnutí, když je jednotka připravena.
3. Čas lze upravit v rozmezí 1 hodiny až 24 hodin stisknutím tlačítka „D“ (+) nebo „E“ (-).

Režim spánku „l“:

1. Provoz v režimu spánku, když je jednotka v režimu chlazení „K“.
2. Stiskněte tlačítko „l“ v chladicím režimu „K“, poté bude jednotka pracovat v režimu spánku a nahoru se odstředivý ventilátor automaticky přepne na nízkou rychlost. Nastavená teplota se zvýší o 1 °C po jedné hodině a zvýší o 2 °C po dvou hodinách. Po šesti hodinách jednotka přestane běžet.

Stisknutím a podržením tlačítka „l“ na několik sekund zapnete funkci dětského zámku, poté budou všechna tlačítka na ovládacím panelu deaktivována. Chcete -li vypnout funkci dětského zámku, stiskněte znovu na několik sekund tlačítko „l“.

Swing režim „O“:

Když je zařízení zapnuté, stiskněte tlačítko „O“, žaluzie se zapne nebo vypne. Když je žaluzie zapnutá, může se otáčet doleva a doprava do 60 stupňů. Stiskněte znovu tlačítko „O“, žaluzie se přestane houpat.

Oznámení:

Hlavní řídicí deska má paměťovou funkci, když je zařízení připraveno ke spuštění, ale ve stavu zastavení, hlavní řídicí deska si může zapamatovat inicializaci pracovního režimu. Když jednotku zapnete, bude fungovat stejně jako v minulém režimu, není třeba pracovní režim znovu resetovat. (Tato podmínka není k dispozici, když je jednotka v režimu AUTO „J“.)

DÁLKOVÝ OVLADAČ

1. Posunutím zadního krytu otevřete a sejměte izolační fólii z baterií.
2. Vložte baterie do slotu, musí odpovídat znakům „+“ a „-“ na dálkovém ovladači.

3. Dlouho nepoužíváte, vyjměte baterie.

4. Abyste zabránili znečištění životního prostředí, vyjměte použité baterie a zlikvidujte je odpovídajícím způsobem.

Chcete -li zařízení ovládat, namiřte dálkový ovladač (4) na přijímač signálu. Dálkový ovladač bude ovládat zařízení na vzdálenost 5 metrů, když ukazuje na přijímač signálu zařízení.

OCHRANNÁ ZAŘÍZENÍ

Ochranné zařízení může vypnout a zastavit spotřebič v následujících případech:

1. v režimu chlazení: teplota vnitřního vzduchu je vyšší než 43 °C (109 °F)

2. v režimu chlazení: pokojová teplota je nižší než 15 ° C (59 ° F)

3. v režimu odvlhčování: pokojová teplota je nižší než 15 ° C (59 ° F).

Pokud zařízení běží v režimu chlazení „K“ nebo v suchém režimu „L“ s otevřenými dveřmi nebo okny po dlouhou dobu, když je relativní vlhkost vyšší než 80%, může z výstupu kapat rosa.

Ochranné zařízení bude fungovat v následujících připadech:

1. Restartování zařízení ihned po ukončení práce nebo změně zvoleného režimu během práce musíte počkat 3 minuty.

2. Pokud byla zástrčka odstraněna, po restartu se zařízení vrátí do původního režimu, TIMER ON a TIMER OFF - je nutné znovu nastavit.

UPOZORNĚNÍ: V této jednotce je skryta recyklace kondenzační vody. Kondenzační voda je částečně recyklována mezi kondenzátorem a vodní deskou. Když hladina vody stoupne na horní úroveň, rozsvítí se plovákový spínač a indikátor plné vody (E4), aby připomněl vypouštěnou vodu. Přerušte přívod proudu, přemístěte spotřebič na vhodné místo, vytáhněte vypouštěcí zátku a úplně vypustěte vodu. Po vypouštění znovu nainstalujte zástrčku, jinak může spotřebič vytéct a zvlhčit váš pokoj.

Pokud je spotřebič umístěn v poloze připouštějící odtokovou vodu, můžete také připojit vypouštěcí otvor k vypouštěcímu otvoru a vypustit vodu. Do soupravy je přídána odtoková trubka: vnitřní průměr 9 mm, vnější průměr 12 mm, materiál: PVC.

Odstraňování problémů

1) Problém: Nepracujte.

Analýza:

a) je možné, že dojde k přepnutí ochranného krytu nebo pojistky, počkejte prosím 3 minuty a spust'te znovu, ochranné zařízení může bránit zařízení v činnosti.

c) baterie v dálkovém ovladači jsou pravděpodobně vybité.

d) Možná není zástrčka správně zapojena.

2) Problém: funguje pouze krátkodobě

Analýza:

a) pokud se nastavená teplota blíží pokojové teplotě, můžete nastavenou teplotu snížit.

b) Možná je výstup vzduchu zablokován překážkou. Odneste překážku.

3) Problém: Funguje, ale ne chladne

Analýza:

a) možná jsou dveře nebo okno otevřené.

b) možná v blízké vzdálenosti je jiný tepelně pracující spotřebič jako topení nebo lampa atd.

c) vzduchový filtr je špinavý, vyčistěte jej.

d) je zablokován výstup nebo sání vzduchu.

4) Problém: Únik vody během pohybu.

Analýza:

a) Před přesunem vypustěte kondenzát.

b) Abyste zabránili úniku vody, umístěte zařízení na rovnou zem.

5) Problém: Nepracujte a indikátor plnosti vody „E4“

Analýza:

a) Vytáhněte gumovou zátku, abyste vypustili vodu.

b) pokud je často v tomto stavu, kontaktujte kvalifikovaný servisní technik.

6) Problém: Zařízení nelze spustit.

Analýza:

a) možná není zapojen. Zapojte to tedy.

b) může dojít k poškození zástrčky nebo zásuvky. Nahradit poskytovatelem služeb.

c) je pravděpodobně poškozená pojistka Vyměňte pojistku u poskytovatele služeb (specifikace: 3,15A/250VAC).

7) Problém: Zařízení se automaticky zastaví.

Analýza:

a) načasování vypnuto nebo dosažena nastavená teplota. Restartujte jej nebo počkejte na automatické přepnutí.

8) Problém: žádný studený vzduch v režimu COOL „K“.

Analýza:

a) pokojová teplota je nižší než nastavená teplota. Je to normální jev, stroj se automaticky přepne, když je pokojová teplota vyšší než nastavená teplota.
b) Zařízení vstupuje do protimrazové ochrany. Zařízení se automaticky přepne po skončení protimrazové ochrany.
9) Problém: LED zobrazuje chybový kód „E2“

Analýza:

a) snímač pokojové teploty selže nebo je poškozený. Vyměňte snímač pokojové teploty poskytovatelem služeb.

10) Problém: LED zobrazuje chybový kód „E3“

Analýza:

a) Snímač olejového potrubí výparníku selže nebo je poškozený. Vyměňte snímač potrubí cívky výparníku u poskytovatele služeb.

11) Problém: LED zobrazuje poruchový kód „E4“

Analýza:

a) varování plné vody. Vylijte vodu.

ČISTĚNÍ A ÚDRŽBA

Údržba zařízení

1. Před odpojením od napájení nejprve vypněte zařízení.
2. Otřete měkkým a suchým hadříkem. Pokud je spotřebič velmi znečištěný, použijte k čištění vlažnou vodu pod 40 °C.
3. K čištění zařízení nikdy nepoužívejte těkavé látky, jako je benzín nebo lešticí prášek.

Údržba vzduchového filtru

Pokud zařízení pracuje v extrémně prašném prostředí, je nutné vyčistit vzduchový filtr každé 2 týdny. Vyčistěte následujícím způsobem:

1. Nejprve zastavte zařízení, zatlačte nahoru vzduchový filtr (obrázek F).
2. Vyčistěte a znovu nainstalujte vzduchový filtr.
3. Pokud je špína nápadná, omyjte ji roztokem saponátu ve vlažné vodě. Po vyčištění jej osušte na stinném a chladném místě a poté jej znovu nainstalujte.

Údržba po použití

1. Pokud zařízení nebudete delší dobu používat, vytáhněte gumovou vypouštěcí zátku (8) vypouštěcího otvoru, abyste vypustili vodu.
2. Ponechejte spotřebič v provozu s ventilátorem pouze půl dne během slunečného dne, aby se spotřebič uvnitř vysušil a zabránil plesnivosti.
3. Zastavte zařízení, vytáhněte zástrčku napájecího kabelu, poté vyjměte baterie dálkového ovladače a zařízení řádně uložte.
4. Vyčistěte vzduchový filtr a znovu jej nainstalujte.
5. Vyjměte vzduchové hadice, řádně je uložte a pevně zakryjte otvor.

TECHNICKÁ DATA:

Chladicí výkon při BTU: 7 000 BTU / hod

Chladicí výkon ve wattech: 2000

Spotřeba energie (chlazení) W: 750 W

Objem: <= 65 dB

Průtok vzduchu: 250 m3 / h

Energetická třída: A.

Časovač: 24 hodin

Hmotnost chladiva R290: max. 135 gramů

Pozor, nebezpečí požáru.

NEPROPOUŠTĚTE ani nespalujte.

Uvědomte si, že chladivo nemusí obsahovat zápach.

Maximální množství náplně chladiva: 135 g.

Staráme se o životní prostředí. Papírové obaly odevzdávejte do sběrných surovin. Polyetylenová balení (PE) vhazujte do odpadkových košů na plasty. Použité zařízení odevzdávejte do sběrného dvoru, protože se v něm mohou nacházet části, které jsou pro životní prostředí škodlivé nebo nebezpečné. Elektrospotřebiče odevzdávejte v takové podobě, aby bylo znemožněno jejich další použití. Pokud se v zařízení nacházejí baterie, vyjměte je a odevzdejte zvlášť.

DANSKI

GENERELLE SIKKERHEDSBETINGELSER

VIGTIGE SIKKERHEDSINSTRUKTIONER LÆS PERSONLIG OG SPAR FOR

FREMTID

1. Ovládací panel 2. Výstup studeného vzduchu
2. Prijímač signálu 4. Dial'kový ovládač
3. Transportná rukovät' 6. Výfukové potrubie
4. Vstup výparníka 8. Vypúšťacia zátka

5. Predný displej izbovej teploty 10. Kanál na odvod vzduchu

6. Konektor výfukového potrubia 12. Okenný výfukový adaptér

A. Vypínač ON/OFF B. Tlačidlo rýchlosti ventilátora
C. Tlačidlo režimu D. Tlačidlo časovača / zvýšenia teploty
E. Tlačidlo časovača / zníženia teploty F. Kontrolka nízkych otáčok
G. Indikátor vysokej rýchlosti I. Režim spánku / tlačidlo detskej zámky
J. Kontrolka automatického režimu K. Kontrolka chladného režimu
L. Kontrolka suchého režimu M. Kontrolka režimu ventilátora
N. Tlačidlo časovača O. Tlačidlo oscilácie
P. Horný displej izbovej teploty R. Kontrolka napájania

Dial'kový ovládač prenáša signály do systému.

Tlačidlo „A“ - spotrebič sa spustí, ked' je pod napätím, alebo sa zastaví, ked' je v prevádzke, ak stlačíte toto tlačidlo.

Tlačidlo „C“ - stlačením ho vyberiete režim prevádzky: „J“, „K“, „L“ alebo „M“.

Tlačidlo „D“ / „E“ - stlačením nastavíte izbovú teplotu a časovač.

Tlačidlo „I“ - stlačením nastavíte alebo zrušíte režim spánku. Funkcia detského zámku nie je k dispozícii prostredníctvom dialkového ovládača.

Tlačidlo „N“ - stlačením nastavíte čas automatického vypnutia a automatického zapnutia.

Tlačidlo „O“ - stlačením nastavíte alebo zrušíte režim hojdania lamiel.

PREVÁDZKA OVLÁDACIEHO PANELU

AUTOMATICKÝ / CHLADNÝ / SUCHÝ / VENTILÁTOR

1. Zapnite zariadenie.
   a) Pripojte zariadenie.
   b) Stlačte tlačidlo „A“, potom zariadenie jedenkrát zapípa a zapne są.
   c) LED displeje (9 a P) zobrazujú izbovú teplotu a začnú pracovat' v automatickom režime.

Stlačením tlačidla „C“ postupne zvolte požadovaný režim prevádzky:

Automatický režim "J" -> Režim chladenia "K" -> Režim sušenia "L" -> Režim ventilátora "M."

3. Upravte teplotu

Stlačením tlačidla „B“ zvol'te požadovanú rýchlost' ventilátora zobrazenú postupne:

1. Stlačením tohto tlačidla „l“ prejdete do režimu spánku zariadenia alebo podržaním tlačidla niekol’ko sekúnd zapnete funkciu detskej zámky.

2. Stlačením tohto tlačidla „N“ nastavíte načasované vypnutie.

3. Stlačením tohto tlačidla „O“ nastavíte osciláciu kývania vzduchu vľavom a pravom smere.

Princíp fungovania každého režimu:

Automatický režim „J“:

* Ked' je izbová teplota ≥24 °C, jednotka automaticky vyberie režim chladenia „K“.

alebo

*Ked' je izbová teplota < 24 ° C, jednotka automaticky vyberie režim vysokých otáčok ventilátora „M. ..“.

1. Ovládací panel 2. Výstup studeného vzduchu
2. Prijímač signálu 4. Dial'kový ovládač
3. Transportná rukovät' 6. Výfukové potrubie
4. Vstup výparníka 8. Vypúšťacia zátka
5. Predný displej izbovej teploty 10. Kanál na odvod vzduchu
6. Konektor výfukového potrubia 12. Okenný výfukový adaptér

A. Vypínač ON/OFF B. Tlačidlo rýchlosti ventilátora
C. Tlačidlo režimu D. Tlačidlo časovača / zvýšenia teploty
E. Tlačidlo časovača / zníženia teploty F. Kontrolka nízkych otáčok
G. Indikátor vysokej rýchlosti I. Režim spánku / tlačidlo detskej zámky
J. Kontrolka automatického režimu K. Kontrolka chladného režimu
L. Kontrolka suchého režimu M. Kontrolka režimu ventilátora
N. Tlačidlo časovača O. Tlačidlo oscilácie
P. Horný displej izbovej teploty R. Kontrolka napájania

Dial'kový ovládač prenáša signály do systému.

Tlačidlo „C“ - stlačením ho vyberiete režim prevádzky: „J“, „K“, „L“ alebo „M“.

Tlačidlo „D“ / „E“ - stlačením nastavíte izbovú teplotu a časovač.

Tlačidlo „I“ - stlačením nastavíte alebo zrušíte režim spánku. Funkcia detského zámku nie je k dispozícii prostredníctvom dialkového ovládača.

Tlačidlo „N“ - stlačením nastavíte čas automatického vypnutia a automatického zapnutia.

Tlačidlo „O“ - stlačením nastavíte alebo zrušíte režim hojdania lamiel.

PREVÁDZKA OVLÁDACIEHO PANELU

AUTOMATICKÝ / CHLADNÝ / SUCHÝ / VENTILÁTOR

1. Zapnite zariadenie.
   a) Pripojte zariadenie.
   b) Stlačte tlačidlo „A“, potom zariadenie jedenkrát zapípa a zapne są.
   c) LED displeje (9 a P) zobrazujú izbovú teplotu a začnú pracovat' v automatickom režime.

Stlačením tlačidla „C“ postupne zvolte požadovaný režim prevádzky:

Automatický režim "J" -> Režim chladenia "K" -> Režim sušenia "L" -> Režim ventilátora "M."

3. Upravte teplotu

1. Stlačením tohto tlačidla „l“ prejdete do režimu spánku zariadenia alebo podržaním tlačidla niekol’ko sekúnd zapnete funkciu detskej zámky.

2. Stlačením tohto tlačidla „N“ nastavíte načasované vypnutie.

3. Stlačením tohto tlačidla „O“ nastavíte osciláciu kývania vzduchu v ľavom a pravom smere.

Princíp fungovania každého režimu:

Automatický režim „J“:

* Ked' je izbová teplota ≥24 ° C, jednotka automaticky vyberie režim chladenia „K“.

alebo

*Ked'je izbová teplota < 24 °C, jednotka automaticky vyberie režim vysokých otáčok ventilátora „M. ..“.

Automatický režim „J“ je k dispozícii iba vtedy, ak zariadenie pracuje v režimoch ventilátora „M“ alebo chladenia „K“.

Suchý režim „L“ (odvlhčovanie vzduchu v miestnosti):

Režim ventilátora „M.“

1. Stlačením tlačidla „N“ nastavte čas automatického vypnutia, keď je jednotka v prevádzke.

2. Stlačením tlačidla „N“ nastavte čas automatického zapnutia, kým je jednotka pripravená.

3. Čas je možné nastavit v rozsahu od 1 hodiny do 24 hodín stlačením tlačidla „D“ (+) alebo „E“ (-).

Režim spánku „l“ v režime spánku:

1. Posuňte zadný kryt, aby sa otvoril, a odstráňte izolačný film z batérií.
2. Vložte batérie do otvoru, musia zodpovedať znakom „+“ a „-“ na dial’kovom ovládači.
3. Dlhodobo nepoužívajte, vyberte batérie.
4. Aby ste predišli znečisteniu životného prostredia, vyberte použité batérie a zlikvidujte ich vhodným spôsobom.
   Na ovládanie zariadenia namierte dialkový ovládač (4) na receptor signálu. Dialkový ovládač bude ovládat zariadenie na vzdialenost 5 metrov, keď bude ukazovat na signál zariadenia.

OCHRANNÉ ZARIADENIA

a) Vytiahnite gumenú zátku na vypustenie vody.
b) ak je často v tomto stave, kontaktujte kvalifikovaný servisný technik.
6) Problém: Zariadenie sa nedá spustit'.

Analýza:

a) možno nie je zapojený Pripojte to teda.

c) možno je poškodená poistka Vymeňte poistku za poskytovatel'a služieb (špecifikácia: 3,15A/250VAC).

7) Problém: Zariadenie sa automaticky zastaví.

Analýza:

8) Problém: v režime COOL „K“ nie je studený vzduch.

Analýza:

9) Problém: LED dióda zobrazuje chybový kód „E2“

Analýza:

10) Problém: LED dióda zobrazuje chybový kód „E3“

Analýza:

11) Problém: LED dióda zobrazuje chybový kód „E4“

Analýza:

a) výstraha plná vody. Vypustite vodu.

ČISTENIE A ÚDRŽBA

Údržba zariadenia

Údržba vzduchového filtra

Prietok vzduchu: 250 m3 / h

Hmotnost' chladiacej kvapaliny R290: max. 135 gramov
