KORISNIČKI PRIRUČNIK AD 7852 ADLER

2. Uređaj je namenjen samo za kućnu upotrebu. Ne koristite za druge svrhe koje nisu

17. Da bi se osiguralo efikasno hlađenje, treba ostati razmak od najmanje 60 cm između

2. Podešavanje temperature nije efikasno.

1. Režim mirovanja radi kada je jedinica u režimu hlađenja "K".

6) Problem: Uređaj se ne pokreće.

Analiza: a) možda nije priključen. Dakle, uključite ga. b) možda oštećenja utikača ili utičnice. Zamijenite kod davatelja usluga. c) možda je osigurač pokvaren. Zamijenite osigurač od davatelja usluga (specifikacija: 3,15A/250VAC).

7) Problem: Uređaj se automatski zaustavlja.

Održavanje vazdušnog filtera Filter za vazduh je potrebno čistiti svake 2 nedelje ako uređaj radi u izuzetno prašnjavom okruženju. Očistite na sledeći način:

6) Problem: Uređaj se ne pokreće.

Analiza: a) možda nije priključen. Dakle, uključite ga. b) možda oštećenja utikača ili utičnice. Zamijenite kod davatelja usluga. c) možda je osigurač pokvaren. Zamijenite osigurač od davatelja usluga (specifikacija: 3,15A/250VAC).

7) Problem: Uređaj se automatski zaustavlja.

1) Težava: Ne delajte.

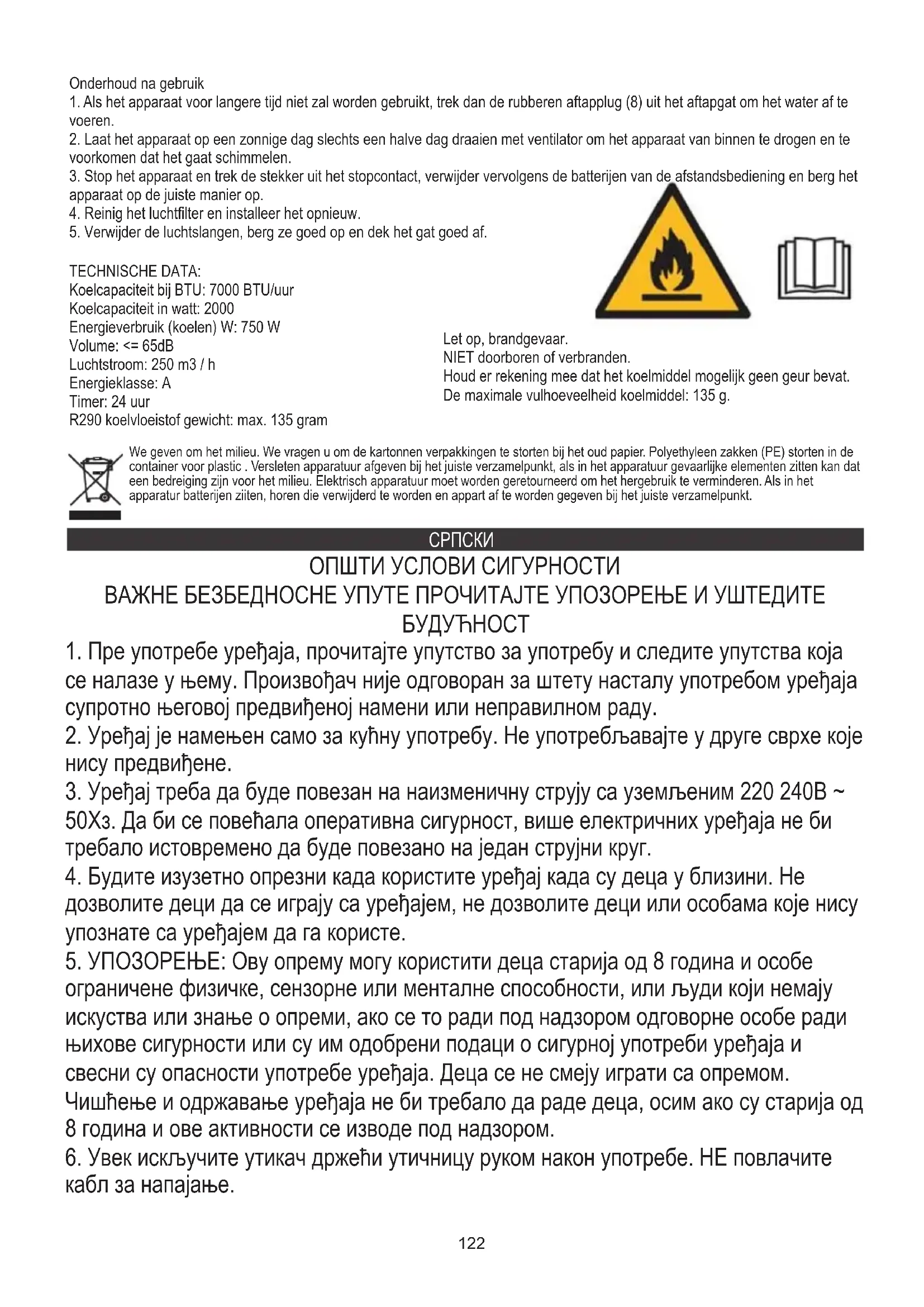

1. Пре употребе уређаја, прочитајте упутство за употребу и следите упутства која

се налазе у њему. Произвођач није одговоран за штету насталу употребом уређаја супротно његовој предвиђеној намени или неправилном раду.

2. Уређај је намењен само за кућну употребу. Не употребљавајте у друге сврхе које

3. Уређај треба да буде повезан на наизменичну струју са уземљеним 220 240В ~

50Хз. Да би се повећала оперативна сигурност, више електричних уређаја не би требало истовремено да буде повезано на један струјни круг.

4. Будите изузетно опрезни када користите уређај када су деца у близини. Не

дозволите деци да се играју са уређајем, не дозволите деци или особама које нису упознате са уређајем да га користе.

5. УПОЗОРЕЊЕ: Ову опрему могу користити деца старија од 8 година и особе

ограничене физичке, сензорне или менталне способности, или људи који немају искуства или знање о опреми, ако се то ради под надзором одговорне особе ради њихове сигурности или су им одобрени подаци о сигурној употреби уређаја и свесни су опасности употребе уређаја. Деца се не смеју играти са опремом. Чишћење и одржавање уређаја не би требало да раде деца, осим ако су старија од 8 година и ове активности се изводе под надзором.

6. Увек искључите утикач држећи утичницу руком након употребе. НЕ повлачите

7. Не урањајте кабл, утикач и цео уређај у воду или било коју другу течност. Не

излажите уређај атмосферским условима (киша, сунце итд.) И не користите у условима високе влажности (купатила, влажне мобилне кућице).

8. Повремено проверите стање кабла за напајање. Ако је кабл за напајање

оштећен, замените га у специјалном сервису да бисте избегли опасност.

9. Не користите уређај са оштећеним каблом за напајање или ако је пао или

оштећен на било који други начин или ако не ради исправно. Не поправљајте уређај сами јер постоји опасност од електричног удара. Оштећени уређај однесите у одговарајући сервисни центар ради провере или поправке. Све поправке смеју обављати само овлашћени сервиси. Неправилно извршени поправци могу озбиљно опасити за корисника.

10. Уређај поставите на хладну и стабилну површину, даље од врућих кухињских

уређаја као што су: електрични шпорет, плински горионик итд.

11. Пазите да ништа не блокира довод и излаз ваздуха уређаја

13. Да бисте обезбедили додатну заштиту, препоручљиво је да у електрични круг

инсталирате уређај за заосталу струју (РЦД) са називно заосталом струјом која не прелази 30мА. Питајте за то електричара.

14. Редовно чистите ваздушни филтер. Учесталост чишћења зависи од чистоће

15. Након што искључите машину, сачекајте најмање 5 минута пре него што је

16. Не користите уређај на сунчаним местима. Када се уређај прегреје, укључиће

се заштита од прегревања.

17. Да би се осигурало ефикасно хлађење, између бочних зидова уређаја и зида

или намештаја или завеса треба да се задржи најмање 60 цм.

18. Због ограничених перформанси уређаја, ако је разлика између циљне

температуре и температуре околине превелика, циљна температура можда неће бити достигнута.

19. Да бисте смањили ризик од пожара, струјног удара или повреда приликом

коришћења клима уређаја, придржавајте се следећих основних мера предострожности: а) Спојите на уземљену утичницу са 3 пина. б) Не уклањајте уземљење. ц) Не користите адаптер. д) Не користите продужни кабел. е) Искључите клима уређај прије сервисирања. ф) Користите две или више особа за померање и инсталирање клима уређаја.

20. Не користите средства која убрзавају процес одмрзавања или чишћења124

другачија од оних које препоручује произвођач.

21. Уређај треба складиштити у просторији без стално делујућих извора паљења,

на пример: отворена ватра, гасни уређаји или електрични грејачи. ПРЕ ПРВЕ УПОТРЕБЕ - (слика Е) Прикључите конекторе у одвод ваздуха на следећи начин:

1. Продужите одводни канал (10) извлачењем два краја канала.

2. Уврните одводни канал (10) у прикључак одводног канала (11).

3. Прикључите конектор издувног канала (11) на уређај.

1. Држите уређај најмање 1 метар удаљен од телевизора или радија како бисте избјегли електромагнетске сметње.

2. Не излажите јединицу директном сунчевом светлу како бисте избегли изблиједјивање боје површине.

3. Немојте нагињати јединицу за више од 35 ° или наопако током транспорта. Ако се уређај преврнуо током транспорта,

правилно га одложите и сачекајте 2-4 сата пре него што га покренете.

4. Поставите уређај на равну површину са нагибом мањим од 5 °.

5. Јединица ради ефикасније на одређеним локацијама просторија, одаберите најбољу локацију:

- Поред прозора, врата или француског прозора. - Нека удаљеност од излаза повратног ваздуха до зида или других препрека буде најмање 60 цм. - Продужите црево за ваздух како бисте осигурали да други крај црева за ваздух има зазор између прозорских врата, француског прозора или рупе на зиду. - Излаз или улаз ваздуха не могу бити блокирани заштитном решетком или било којом препреком. Да бисте продужили век трајања јединице, испразните кондензовану воду из горњих (8) и доњих (9) одводних рупа хладњака пре него што јединицу одложите у складиште на крају сезоне. ОПИС УРЕЂАЈА (слике А и Б)

1. Контролна табла 2. Излаз хладног ваздуха

3. Пријемник сигнала 4. Даљински управљач

5. Транспортна ручка 6. Издувни канал

7. Улаз испаривача 8. Чеп за испуштање

9. Предњи приказ собне температуре 10. Канал за одвод ваздуха

11. Прикључак канала за одвод ваздуха 12. Адаптер за издувавање прозора

УПРАВЉАЧКА ПЛОЧА (слика Ц) А. Дугме за укључивање/искључивање B->Б. Дугме за брзину вентилатора C->Ц. Дугме за режим рада D->Д. Дугме за мерење времена / повећање температуре Е. Тајмер / Дугме за смањење температуре F->Ф. Лампа мале брзине G->Г. Лампица велике брзине I->И. Дугме за режим спавања / дечија брава Ј. Лампица аутоматског режима К. Лампа хладног режима L->Л. Лампица сувог режима рада М. Лампа режима вентилатора N->Н. Дугме за мерење времена О. Дугме за осциловање P->П. Приказ горње собне температуре R->Р. Лампа за напајање ДАЉИНСКИ УПРАВЉАЧ - слика Д. Даљински управљач преноси сигнале систему. Дугме "А" - уређај ће се покренути када је под напоном или ће се зауставити док ради, ако притиснете ово дугме. Дугме "Ц" - притисните га за избор режима рада: "Ј", "К", "Л" или "М". Дугме "Б" - притисните га за избор брзине вентилатора у низу. Дугме "Д" / "Е" - притисните за подешавање собне температуре и тајмера. Дугме "И" - притисните да бисте подесили или отказали режим спавања. Функција дечије браве није доступна путем даљинског управљача. Дугме "Н" - притисните за подешавање времена аутоматског искључивања и аутоматског укључивања. Дугме "О" - притисните за постављање или отказивање режима закретања жалузина. РАД УПРАВЉАЧКЕ ПЛОЧЕ АУТОМАТСКИ / ХЛАДНИ / СУХИ / ВЕНТИЛАТОР

а) Повежите уређај.125 б) Притисните дугме "А", затим уређај једном пишти и укључује се. ц) ЛЕД дисплеји (9 и П) показују собну температуру и почињу да раде у аутоматском режиму.

2. Одаберите начин рада

Притисните дугме "Ц" да бисте изабрали жељени начин рада према редоследу: Аутоматски начин рада "Ј" -> Начин хлађења "К" -> Начин сушења "Л" -> Начин рада вентилатора "М”

3. Подесите температуру

Температура се може подесити у распону од 15 ° -31 ° Ц. Притисните дугме “Д” или “Е” да бисте једном повећали или смањили температуру за 1 ° Ц. ЛЕД плоча уређаја приказује циљну температуру 5 секунди, а затим приказује собну температуру.

4. Подесите брзину вентилатора

Притисните дугме "Б" да бисте изабрали жељену брзину вентилатора према редоследу: Мала брзина "Ф" -> Велика брзина Г

Када поново притиснете дугме "А", уређај ће се огласити "ди" и престати да ради.

6. Притисните ово дугме "И" за улазак у режим мировања уређаја или га држите неколико секунди да бисте укључили

функцију закључавања деце.

7. Притисните ово дугме "Н" да бисте подесили временско искључивање.

8. Притисните ово дугме "О" да поставите осцилацију замаха ваздуха у левом и десном смеру.

Принцип рада сваког режима: АУТО "Ј" режим: Када се изабере начин рада "Ј", сензор унутрашње температуре ради аутоматски и бира један од доле наведених режима

• Када је собна температура ≥24 ° Ц, уређај ће аутоматски изабрати режим хлађења "К".

*Када је собна температура ＜ 24 ° Ц, уређај ће аутоматски изабрати режим велике брзине вентилатора "М ..". Када је одабран аутоматски начин рада „Ј“, сензор унутрашње температуре ради аутоматски, бира начин рада између начина рада вентилатора „М“ или „К“ хлађења како би се одржала жељена собна температура. Режим сувог „Л“ (одвлаживање ваздуха у просторији):

1. Центрифугални вентилатор ће радити при малој брзини и брзина се не може подесити.

2. Компресор ће се зауставити након 8 минута рада, а затим поново радити након 6 минута.

3. Уређај прихвата режим одвлаживања константне температуре, а подешавање температуре није ефикасно.

Приликом рада уређаја у условима променљиве влажности, одводни чеп (8) би требао бити стално отворен и обезбедити стално одвод воде. Можете монтирати цев укључену у комплет за сипање воде у спољни резервоар или одвод. ХЛАДНИ "К" режим:

1. Када је собна температура виша од задате температуре на контролној табли, компресор почиње да ради.

2. Када је собна температура нижа од задате температуре на контролној табли, заустављање компресора и горњи

вентилатор раде при првобитно подешеној брзини. Режим вентилатора "М".

1. Горе подигнути центрифугални вентилатор ради подешеном брзином, а компресор не ради. .

2. Подешавање температуре није ефикасно.

1. Притисните дугме “Н” за подешавање времена аутоматског искључивања док уређај ради.

2. Притисните дугме “Н” за подешавање аутоматског укључивања док је уређај спреман.

3. Време се може подесити у распону од 1 сата до 24 сата притиском на дугме "Д" （+） или "Е" （-）.

Операција "И" у режиму мировања:

1. Режим спавања ради када је јединица у режиму хлађења "К".126

2. Притисните дугме "И" у хладном режиму "К", тада ће уређај радити у режиму мировања и центрифугални вентилатор ће

се аутоматски укључити на малу брзину. Подешена температура ће се повећати за 1 ℃ након једног сата, а повећати за 2 ℃ након два сата. Након шест сати уређај ће престати да ради. Притисните дугме „И“ непрекидно неколико секунди да бисте укључили функцију дечије браве, а затим ће се сви тастери на контролној табли деактивирати. Да бисте искључили функцију заштите од деце, поново притисните дугме „И“ на неколико

Закретање у режиму "О": Када је уређај укључен, притисните дугме "О", решетка ће се укључити или искључити. Када је укључено, решетка се може окретати лево и десно у оквиру 60 степени. Поново притисните дугме "О", решетка ће престати да се љуља.

Главна контролна плоча има меморијску функцију, када је уређај спреман за рад, али у статусу заустављања, главна контролна плоча може запамтити иницијализацију радног режима. Када укључите уређај, он ће радити као исти радни режим као и прошли пут, нема потребе да поново постављате радни режим. (Ово стање није доступно када је уређај у АУТО начину рада "Ј".) ДАЉИНСКИ УПРАВЉАЧ

1. Гурните задњи поклопац да бисте га отворили и скините изолациони филм са батерија.

2. Ставите батерије у отвор, морају одговарати знаковима "+" и "-" на даљинском управљачу.

3. Извадите батерије дуго времена без употребе.

4. Да бисте спречили загађење животне средине, извадите истрошене батерије и одложите их на безбедан и одговарајући

Да бисте управљали уређајем, усмерите даљински управљач (4) према пријемнику сигнала. Даљински управљач ће управљати уређајем на удаљености од 5 метара када показује на пријемник сигнала уређаја. ЗАШТИТНИ УРЕЂАЈИ Заштитни уређај може да се спотакне и заустави уређај у доле наведеним случајевима:

1. у режиму хлађења: температура ваздуха у затвореном простору је преко 43 ° Ц (109 ° Ф)

2. у режиму хлађења: собна температура је испод 15 ° Ц (59 ° Ф)

3. у режиму одвлаживања: собна температура је испод 15 ° Ц (59 ° Ф).

Ако уређај ради у режиму хлађења „К“ или сувом „Л“ режиму са отвореним вратима или прозором дуже време када је релативна влажност ваздуха изнад 80%, роса може да капље из излаза. Заштитни уређај ће радити у следећим случајевима:

1. Поновно покретање уређаја одмах након престанка рада или промене изабраног режима током рада, морате сачекати 3

2. Ако је утикач уклоњен, након поновног покретања уређај ће се вратити у првобитни режим, ТИМЕР ОН и ТИМЕР ОФФ -

морају се поново поставити. НАПОМЕНА: у овој јединици је скривено рециклирање кондензоване воде. Кондензирана вода се дјеломично рециклира између кондензатора и плоче за воду. Када се ниво воде подигне на горњи ниво, прекидач на пловак и индикатор напуњености воде (Е4) светле да подсете на испуштање воде. Прекините напајање струјом, премјестите уређај на одговарајуће мјесто, уклоните чеп за испуштање, потпуно испразните воду. Након испуштања, поново уметните утикач или уређај може процурити и учинити вашу собу влажном. Ако је апарат постављен на место које дозвољава испуштање воде, такође можете повезати одводни отвор са одводним отвором за испуштање воде. Одводна цев се додаје у комплет, то је: унутрашњи пречник 9 мм, спољни пречник 12 мм, материјал: PCV. Решавање проблема

а) можда је заштитни прекидач или осигурач прегорео, сачекајте 3 минута и почните поново, заштитни уређај можда спречава рад уређаја. ц) можда су се батерије у даљинском управљачу испразниле. д) можда утикач није правилно прикључен.

а) ако је подешена температура близу собне температуре, можете је смањити.127 б) можда је препрека блокирала излаз за ваздух. Уклоните препреку.

а) можда су врата или прозор отворени. б) можда у близини постоји други уређај који ради на топлоти, попут грејача или лампе, итд. ц) ваздушни филтер је прљав, очистите га. д) излаз или улаз ваздуха су блокирани. е) подешена температура је превисока.

4) Проблем: Цурење воде током кретања.

а) испустите кондензат пре померања. б) да бисте избегли цурење воде, поставите уређај на равно тло.

а) извуците гумени чеп за испуштање воде. б) ако је често у овом стању, обратите се квалификованој техничкој служби.

6) Проблем: Уређај се не покреће.

а) можда није прикључен. Дакле, укључите га. б) можда оштећење утикача или утичнице. Замените добављачем услуга. в) можда је осигурач покварен. Замените осигурач од добављача услуга (спецификација: 3,15А/250ВАЦ).

7) Проблем: Уређај се аутоматски зауставља.

а) искључивање времена или достизање задате температуре. Поново га покрените или сачекајте аутоматско пребацивање.

а) собна температура је нижа од подешене температуре. То је нормална појава, машина ће се аутоматски пребацити док је собна температура виша од задате температуре. б) Уређај улази у заштиту од смрзавања. Уређај ће се аутоматски пребацити након што се заврши заштита од смрзавања.

9) Проблем: ЛЕД приказује код грешке "Е2"

а) сензор собне температуре откаже или се оштети. Добављач услуга замени сензор собне температуре.

10) Проблем: ЛЕД приказује код грешке "Е3"

а) сензор цеви за уље испаривача откаже или је оштећен. Замените сензор цеви завојнице испаривача код провајдера

11) Проблем: ЛЕД приказује код грешке "Е4"

а) упозорење о пуној води. Испустите воду. ЧИШЋЕЊЕ И ОДРЖАВАЊЕ Одржавање уређаја

1. Пре искључивања напајања искључите уређај.

2. Обришите меком и сувом крпом. Користите млаку воду испод 40 ° Ц за чишћење ако је апарат јако прљав.

3. За чишћење уређаја никада немојте користити испарљиве супстанце, попут бензина или прашка за полирање.

Одржавање ваздушног филтера Филтер за ваздух је потребно чистити сваке 2 недеље ако уређај ради у изузетно прашњавом окружењу. Очистите на следећи начин:

1. Прво зауставите уређај, гурните ваздушни филтер према горе (слика Ф).

2. Очистите и вратите ваздушни филтер.

3. Ако је прљавштина упадљива, оперите је раствором детерџента у млакој води. Након чишћења осушите га на

засјењеном и хладном месту, а затим га поново инсталирајте. Одржавање након употребе

1. Ако уређај нећете користити дуже време, обавезно извуците гумени чеп за испуштање (8) одводне рупе како бисте

2. Уређај нека ради са вентилатором само пола дана током сунчаног дана како би се апарат осушио изнутра и спречио

3. Зауставите уређај и извуците утикач кабла за напајање, затим извадите батерије даљинског управљача и уредно

5. Уклоните црева за ваздух и правилно их складиштите, а рупу чврсто покријте.128

За заштиту животне средине: молимо вас да одвојите картонске кутије и пластичне кесе и одложите их у одговарајуће канте за смеће. Коришћени уређај треба да буде испоручен на наменске сакупљане тачке због оштрих компоненти, што може утицати на животну средину. Немојте одлагати овај уређај у заједничку корпу за отпатке. Опрез, опасност од пожара НЕ бушите и не палите. Имајте на уму да расхладно средство можда не садржи мирис. Максимална количина пуњења расхладног средства: 135г. ТЕХНИЧКИ ПОДАЦИ: Капацитет хлађења на БТУ: 7000 БТУ / сат Капацитет хлађења у ватима: 2000 Потрошња енергије (хлађење) В: 750 В Јачина звука: <= 65дБ Проток ваздуха: 250 м3 / х Енергетска класа: А Тајмер: 24 сата Р290 тежина расхладне течности: мак. 135 грама
