MODE D'EMPLOI AD 7852 ADLER

1. Avant d'utiliser l'appareil, lisez le mode d'emploi et suivez les instructions qu'il

contient. Le fabricant n'est pas responsable des dommages résultant de l'utilisation contraire de l'appareil ou de son utilisation incorrecte.16

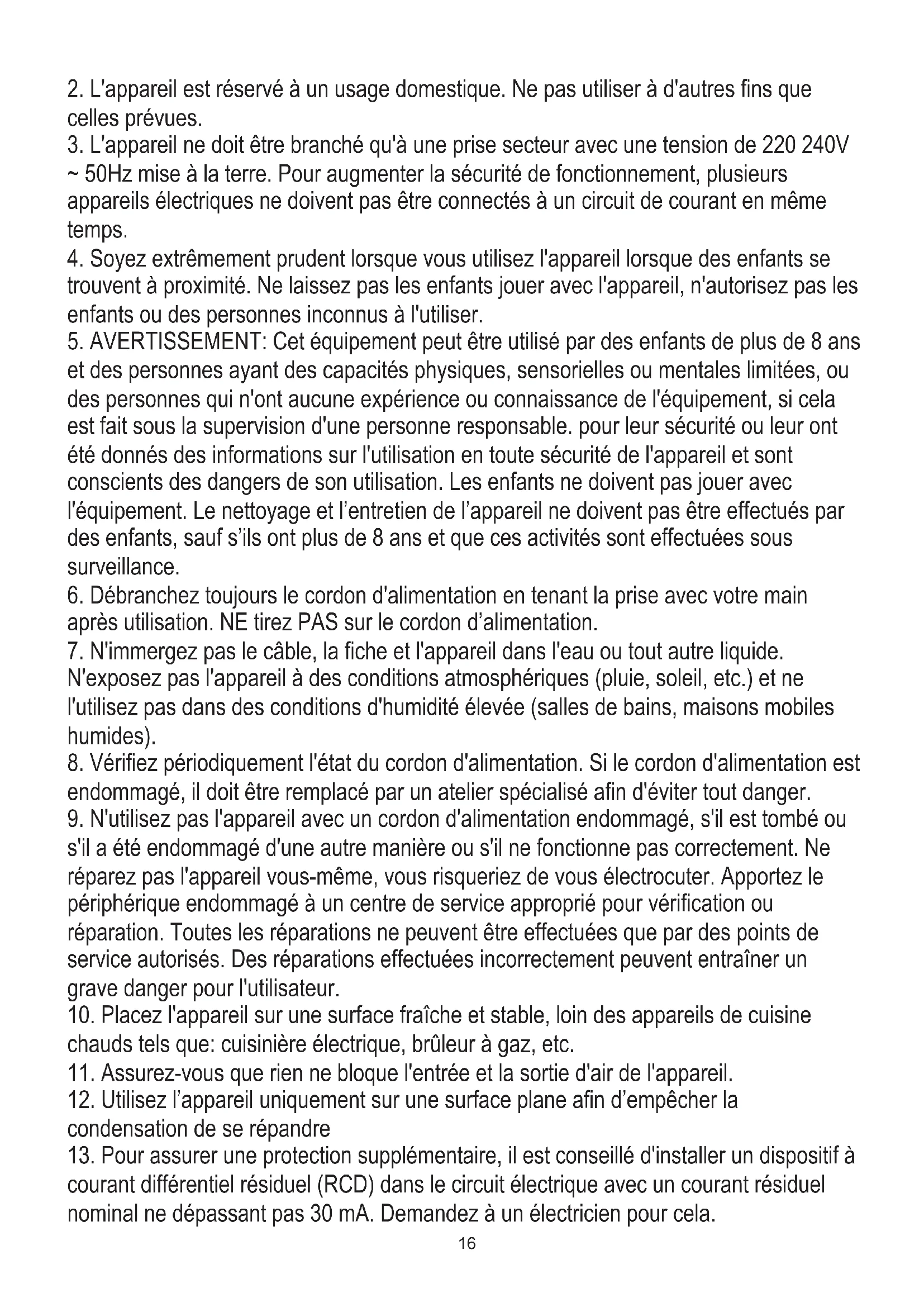

2. L'appareil est réservé à un usage domestique. Ne pas utiliser à d'autres fins que

3. L'appareil ne doit être branché qu'à une prise secteur avec une tension de 220 240V

~ 50Hz mise à la terre. Pour augmenter la sécurité de fonctionnement, plusieurs appareils électriques ne doivent pas être connectés à un circuit de courant en même temps.

4. Soyez extrêmement prudent lorsque vous utilisez l'appareil lorsque des enfants se

trouvent à proximité. Ne laissez pas les enfants jouer avec l'appareil, n'autorisez pas les enfants ou des personnes inconnus à l'utiliser.

5. AVERTISSEMENT: Cet équipement peut être utilisé par des enfants de plus de 8 ans

et des personnes ayant des capacités physiques, sensorielles ou mentales limitées, ou des personnes qui n'ont aucune expérience ou connaissance de l'équipement, si cela est fait sous la supervision d'une personne responsable. pour leur sécurité ou leur ont été donnés des informations sur l'utilisation en toute sécurité de l'appareil et sont conscients des dangers de son utilisation. Les enfants ne doivent pas jouer avec l'équipement. Le nettoyage et l’entretien de l’appareil ne doivent pas être effectués par des enfants, sauf s’ils ont plus de 8 ans et que ces activités sont effectuées sous surveillance.

6. Débranchez toujours le cordon d'alimentation en tenant la prise avec votre main

après utilisation. NE tirez PAS sur le cordon d’alimentation.

7. N'immergez pas le câble, la fiche et l'appareil dans l'eau ou tout autre liquide.

N'exposez pas l'appareil à des conditions atmosphériques (pluie, soleil, etc.) et ne l'utilisez pas dans des conditions d'humidité élevée (salles de bains, maisons mobiles humides).

8. Vérifiez périodiquement l'état du cordon d'alimentation. Si le cordon d'alimentation est

endommagé, il doit être remplacé par un atelier spécialisé afin d'éviter tout danger.

9. N'utilisez pas l'appareil avec un cordon d'alimentation endommagé, s'il est tombé ou

s'il a été endommagé d'une autre manière ou s'il ne fonctionne pas correctement. Ne réparez pas l'appareil vous-même, vous risqueriez de vous électrocuter. Apportez le périphérique endommagé à un centre de service approprié pour vérification ou réparation. Toutes les réparations ne peuvent être effectuées que par des points de service autorisés. Des réparations effectuées incorrectement peuvent entraîner un grave danger pour l'utilisateur.

10. Placez l'appareil sur une surface fraîche et stable, loin des appareils de cuisine

chauds tels que: cuisinière électrique, brûleur à gaz, etc.

11. Assurez-vous que rien ne bloque l'entrée et la sortie d'air de l'appareil.

12. Utilisez l’appareil uniquement sur une surface plane afin d’empêcher la

condensation de se répandre

13. Pour assurer une protection supplémentaire, il est conseillé d'installer un dispositif à

courant différentiel résiduel (RCD) dans le circuit électrique avec un courant résiduel nominal ne dépassant pas 30 mA. Demandez à un électricien pour cela.17

14. Nettoyez le filtre à air régulièrement. La fréquence de nettoyage dépend de la

15. Après avoir éteint la machine, attendez au moins 5 minutes avant de la rallumer.

16. N'utilisez pas l'appareil dans des endroits ensoleillés. Lorsque l'appareil surchauffe,

la protection contre la surchauffe allumera l'appareil.

17. Pour assurer un refroidissement efficace, une distance minimale de 60 cm doit être

respectée entre les parois latérales de l'appareil et le mur, le meuble ou les rideaux.

18. En raison des performances limitées de l'appareil, si la différence entre la

température cible et la température ambiante est trop grande, la température cible peut ne pas être atteinte.

19. Pour réduire les risques d'incendie, de choc électrique ou de blessure lors de

l'utilisation du climatiseur, observez les précautions de base suivantes: a) Connectez-vous à une prise mise à la terre avec 3 broches. b) Ne retirez pas la broche de mise à la terre. c) N'utilisez pas l'adaptateur. d) N'utilisez pas de rallonge. e) Débranchez le climatiseur avant de procéder à l'entretien. f) Utilisez deux personnes ou plus pour déplacer et installer le climatiseur.

20. N'utilisez pas d'agents accélérant le processus de dégivrage ou de nettoyage autres

que ceux recommandés par le fabricant.

21. L'appareil doit être rangé dans une pièce dépourvue de sources d'inflammation en

fonctionnement constant, par exemple: feu ouvert, appareils à gaz ou radiateurs électriques. AVANT LA PREMIÈRE UTILISATION – (photo E) Raccordez les connecteurs au conduit d'évacuation d'air comme suit:

1. Prolongez le conduit d'évacuation d'air (10) en tirant les deux extrémités du conduit.

2. Visser le conduit d'évacuation d'air (10) dans le connecteur du conduit d'évacuation d'air (11).

3. Branchez le connecteur du conduit d'évacuation d'air (11) à l'appareil.

1. Gardez l'appareil à au moins 1 mètre de la télévision ou des radios pour éviter les interférences

2. N'exposez pas l'appareil à la lumière directe du soleil pour éviter la décoloration de la surface.

3.Ne pas incliner l'appareil de plus de 35° ou à l'envers pendant le transport. Si l'appareil a été retourné pendant le transport, posez-le correctement et attendez 2 à 4 heures avant de le démarrer. 4.Placez l'appareil sur une surface plane avec une inclinaison inférieure à 5°. 5.L'unité fonctionne plus efficacement dans certains emplacements de la pièce, sélectionnez le meilleur emplacement: - A côté d'une fenêtre, d'une porte ou d'une porte-fenêtre. - Maintenez la distance requise entre la sortie d'air de retour et le mur ou d'autres obstacles d'au moins 60 cm. - Rallonger le tuyau d'air pour s'assurer que l'autre extrémité du tuyau d'air a un espace libre entre la porte de la fenêtre, la porte-fenêtre ou le trou dans le mur. - La sortie ou l'entrée d'air ne peut pas être bloquée par une grille de protection ou tout obstacle.18 Pour prolonger la durée de vie de l'unité, vidangez l'eau condensée des trous de vidange supérieur (8) et inférieur (9) du refroidisseur avant de ranger l'unité à la fin de la saison. DESCRIPTION DE L'APPAREIL (photos A et B)

1. Panneau de commande 2. Sortie d'air froid

3. Récepteur de signal 4. Télécommande

5. Poignée de transport 6. Conduit d'échappement

7. Entrée évaporateur 8. Bouchon de vidange

9. Affichage de la température ambiante avant 10. Conduit d'évacuation d'air

11. Connecteur du conduit d'évacuation d'air 12. Adaptateur d'évacuation de fenêtre

PANNEAU DE COMMANDE (photo C) A. Bouton d'alimentation ON/OFF B. Bouton de vitesse du ventilateur C. Bouton Mode D. Minuterie / Bouton d'augmentation de la température E. Minuterie / Bouton de baisse de température F. Voyant basse vitesse G. Voyant haute vitesse I. Mode veille / Bouton de verrouillage enfant J. Voyant de mode automatique K. Voyant de mode froid L. Voyant du mode sec M. Voyant du mode ventilateur N. Touche Minuterie O. Touche Oscillation P. Affichage supérieur de la température ambiante R. Témoin d'alimentation TÉLÉCOMMANDE – image D La télécommande transmet des signaux au système. Bouton "A" - l'appareil démarre lorsqu'il est sous tension ou s'arrête lorsqu'il est en fonctionnement, si vous appuyez sur ce bouton. Bouton "C" - appuyez dessus pour sélectionner le mode de fonctionnement : "J", "K", "L" ou "M". Bouton "B" - appuyez dessus pour sélectionner la vitesse du ventilateur en séquence. Bouton "D" / "E" - appuyez pour régler la température ambiante et la minuterie. Bouton "I" - appuyez pour régler ou annuler le mode veille. La fonction de verrouillage enfant n'est pas disponible via la télécommande. Bouton "N" - appuyez pour régler l'heure d'arrêt et d'activation automatiques. Bouton "O" - appuyez pour régler ou annuler le mode d'oscillation des volets.

1. Allumez l'appareil.

a) Connectez l'appareil. b) Appuyez sur le bouton "A", puis l'appareil émet un bip et s'allume. c) Les affichages LED (9 et P) indiquent la température ambiante et commencent à fonctionner en mode automatique. 2.Choisissez le mode de fonctionnement Appuyez sur la touche "C" pour sélectionner le mode de fonctionnement souhaité par séquence : Mode automatique "J" -> Mode refroidissement "K" -> Mode séchage "L" -> Mode ventilateur "M.”

3. Ajuster la température

La température peut être réglée dans une plage de 15° à 31°C. Appuyez sur le bouton "D" ou "E" pour augmenter ou diminuer la température de 1°C en appuyant une fois. Le panneau LED de l'appareil affiche la température cible pendant 5 secondes, puis affiche la température ambiante.19

4. Ajustez la vitesse du ventilateur

Appuyez sur le bouton «B» pour sélectionner une vitesse de ventilateur souhaitée, affiche par séquence: Petite vitesse "F" -> Grande vitesse G

Lorsque vous appuyez à nouveau sur le bouton "A", l'appareil sonnera "di" et cessera de fonctionner.

6. Appuyez sur ce bouton "I" pour entrer en mode veille de l'appareil ou maintenez le bouton pendant

quelques secondes pour activer la fonction de verrouillage enfant.

7. Appuyez sur ce bouton "N" pour définir un arrêt programmé.

8. Appuyez sur ce bouton "O" pour régler l'oscillation de l'air dans les directions gauche et droite.

Principe de fonctionnement de chaque mode: Mode AUTO "J": Une fois le mode de fonctionnement "J" sélectionné, le capteur de température intérieure fonctionne automatiquement et sélectionne l'un des modes de fonctionnement ci-dessous:

• Lorsque la température ambiante est 24°C, l'appareil sélectionne automatiquement le mode refroidissement "K".

*Lorsque la température ambiante est ＜24°C, l'appareil sélectionne automatiquement le mode de vitesse élevée du ventilateur "M....". Une fois que le fonctionnement en mode automatique «J» est sélectionné, le capteur de température intérieure fonctionne automatiquement, il sélectionne le mode de fonctionnement entre le mode ventilateur «M» ou le mode froid «K» pour maintenir la température ambiante souhaitée. Mode sec "L" (déshumidification de l'air ambiant):

1. Le ventilateur centrifuge haut fonctionnera à basse vitesse et la vitesse ne peut pas être ajustée.

2. Le compresseur s'arrêtera après 8 minutes de fonctionnement, puis fonctionnera à nouveau après 6

3. L'appareil adopte un mode de déshumidification à température constante et le réglage de la température

n'est pas efficace. ATTENTION: Lors de l'utilisation de l'appareil dans des conditions d'humidité variable, le bouchon de vidange (8) doit être constamment ouvert et assurer une évacuation constante de l'eau. Vous pouvez monter le tuyau inclus dans le kit pour verser de l'eau dans un réservoir externe ou un drain. Mode REFROIDISSEMENT «K»:

1. Lorsque la température ambiante est supérieure à la température réglée sur le panneau de commande, le

compresseur commence à fonctionner.

2. Lorsque la température ambiante est inférieure à la température réglée sur le panneau de commande, le

compresseur s'arrête et le ventilateur supérieur fonctionne à la vitesse réglée d'origine. Mode ventilateur "M.".

1. Le ventilateur centrifuge ascendant fonctionne à la vitesse définie et le compresseur ne fonctionne pas. .

2. Le réglage de la température n'est pas efficace.

Fonctionnement de la minuterie "N":

1. Appuyez sur le bouton «N» pour régler l'heure d'arrêt automatique pendant que l'appareil est en marche.

2. Appuyez sur le bouton «N» pour régler l'heure de mise en marche automatique pendant que l'appareil20

3. L'heure peut être réglée dans une plage de 1 heure à 24 heures en appuyant sur le bouton "D"（+）ou

"E"（-）. Fonctionnement en mode veille «I»:

1. Le mode veille fonctionne lorsque l'unité est en mode de refroidissement "K".

2. Appuyez sur le bouton «I» en mode froid «K», puis l'unité fonctionnera en mode veille et le ventilateur

centrifuge vers le haut passera automatiquement à basse vitesse. La température réglée augmentera de 1 au bout d'une heure et de 2 au bout de deux heures. Après six heures, l'unité s'arrêtera de fonctionner. Appuyez sur le bouton «I» en continu pendant quelques secondes pour activer la fonction de verrouillage pour enfants, puis tous les boutons du panneau de commande seront désactivés. Pour désactiver la fonction de sécurité enfants, appuyez à nouveau sur la touche « I » pendant quelques secondes. Fonctionnement en mode Swing "O": Lorsque l'appareil est allumé, appuyez sur le bouton "O", le volet s'allumera ou s'éteindra. Lorsqu'elle est allumée, la persienne peut pivoter à gauche et à droite à moins de 60 degrés. Appuyez à nouveau sur le bouton "O", le volet s'arrêtera de se balancer. Avis: La carte de commande principale a une fonction de mémoire, lorsque l'appareil est prêt à fonctionner mais en état d'arrêt, la carte de commande principale peut mémoriser l'initialisation du mode de fonctionnement. Lorsque vous allumez l'appareil, il fonctionnera comme la même mise en œuvre du mode de fonctionnement que la dernière fois, pas besoin de réinitialiser à nouveau le mode de fonctionnement. (Cette condition n'est pas disponible lorsque l'appareil est en mode AUTO "J".)

1. Faites glisser le couvercle arrière pour ouvrir et retirer le film isolant sur les batteries.

2. Insérez les piles dans la fente, elles doivent correspondre aux signes "+" et "-" sur la télécommande.

3. Pendant longtemps sans utilisation, retirez les piles.

4. Pour éviter la pollution de l'environnement, retirez les piles usagées et éliminez-les de manière sûre et

appropriée. Pour faire fonctionner l'appareil, dirigez la télécommande (4) vers le récepteur de signal. La télécommande fera fonctionner l'appareil à une distance de 5 mètres en pointant vers le récepteur de signal de l'appareil.

DISPOSITIFS DE PROTECTION

Le dispositif de protection peut se déclencher et arrêter l'appareil dans les cas ci-dessous :

1. en mode refroidissement: la température de l'air intérieur est supérieure à 43°C (109°F)

2. en mode refroidissement: la température ambiante est inférieure à 15°C (59°F)

3. en mode déshumidification : la température ambiante est inférieure à 15°C (59°F).

Si l'appareil fonctionne en mode refroidissement «K» ou sec «L» avec la porte ou la fenêtre ouverte pendant une longue période alors que l'humidité relative est supérieure à 80%, de la rosée peut s'écouler de la sortie. Le dispositif de protection fonctionnera dans les cas suivants :

1. Redémarrez l'appareil immédiatement après avoir arrêté le travail ou changé le mode sélectionné pendant

le travail, vous devez attendre 3 minutes.

2. Si la prise a été retirée, après le redémarrage, l'appareil reviendra au mode d'origine, TIMER ON et TIMER

OFF - doivent être à nouveau réglés. REMARQUE : il y a du recyclage de l'eau de condensation caché dans cette unité. L'eau de condensation est en partie recyclée entre le condenseur et la plaque à eau. Lorsque le niveau d'eau atteint le niveau21 supérieur, l'interrupteur à flotteur et l'indicateur de niveau d'eau plein (E4) s'allument pour rappeler la vidange de l'eau. Veuillez couper l'alimentation électrique, déplacer l'appareil dans un endroit approprié, retirer le bouchon de vidange, vidanger complètement l'eau. Après la vidange, réinstallez le bouchon, sinon l'appareil risque de fuir et de mouiller votre pièce. Si l'appareil est placé dans une position permettant l'évacuation de l'eau, vous pouvez également connecter le trou de vidange à l'orifice de vidange pour vidanger l'eau. Le tuyau de vidange est ajouté au kit, il doit être : diamètre intérieur 9 mm, diamètre extérieur 12 mm, matériau : PVC. Dépannage

1) Problème: Ne fonctionne pas.

Une analyse: a) peut-être que le déclenchement du protecteur ou le fusible est grillé, veuillez attendre 3 minutes et recommencer, le dispositif de protection peut empêcher l'appareil de fonctionner. c) peut-être que les piles de la télécommande sont épuisées. d) peut-être que la prise n'est pas correctement branchée.

2) Problème: ne fonctionne que pendant une courte période

Une analyse: a) si la température de consigne est proche de la température ambiante, vous pouvez baisser la température de consigne. b) peut-être que la sortie d'air est bloquée par un obstacle. Enlevez l'obstacle.

3) Problème: Fonctionne mais ne refroidit pas

Une analyse: a) peut-être que la porte ou la fenêtre sont ouvertes. b) peut-être qu'à proximité il y a un autre appareil chauffant comme un radiateur ou une lampe, etc. c) le filtre à air est sale, veuillez le nettoyer. d) la sortie ou l'entrée d'air est bloquée. e) la température réglée est trop élevée.

4) Problème : Fuite d'eau pendant le déplacement.

Une analyse: a) vidanger les condensats avant déplacement. b) pour éviter les fuites d'eau, veuillez placer l'appareil sur un sol plat.

5) Problème: Ne fonctionne pas et indicateur de niveau d'eau plein "E4"

Une analyse: a) retirer le bouchon en caoutchouc pour vidanger l'eau. b) s'il est souvent dans cet état, veuillez contacter un service technique qualifié.

6) Problème: L'appareil ne démarre pas.

Une analyse: a) peut-être pas branché. Alors, branchez-le. b) peut-être des dommages de prise ou de prise. Remplacer par le fournisseur de services. c) peut-être fusible cassé. Remplacez le fusible par le prestataire de services (spécification : 3,15A/250VAC).

7) Problème: L'appareil s'arrête automatiquement.

Une analyse: a) temporisation d'arrêt ou température de consigne atteinte. Redémarrez-le ou attendez la commutation automatique.

8) Problème : pas d'air froid en mode COOL "K".

Une analyse: a) la température ambiante est inférieure à la température réglée. C'est un phénomène normal, la machine bascule automatiquement lorsque la température ambiante est supérieure à la température définie. b) L'appareil entre en protection antigel. L'appareil s'allumera automatiquement une fois la protection antigel22 Respect de l'environnement. Nous vous prions de bien vouloir trier les emballages en carton ainsi que les sachets plastiques (en polyéthylène). L'appareil usagé ne doit pas être jeté à la poubelle mais remis au point de collecte prévu à cet effet car il contient des éléments pouvant être nocifs pour l'environnement. L'appareil électrique doit être remis de manière à limiter au maximum une éventuelle utilisation ultérieure. Si l'appareil contient des piles, il faut les retirer et les remettre à un autre point de collecte. Ne pas jeter l'appareil dans une poubelle de déchets ménagers !!! Attention, risque d'incendie. NE PAS percer ou brûler. Sachez que le réfrigérant peut ne pas contenir d'odeur. La quantité maximale de charge de réfrigérant: 135g. terminée.

9) Problème: la LED affiche le code d'échec «E2»

Une analyse: a) le capteur de température ambiante tombe en panne ou est endommagé. Remplacez la sonde de température ambiante par le prestataire de services.

10) Problème: la LED affiche le code d'échec «E3»

Une analyse: a) le capteur du tuyau d'huile de l'évaporateur tombe en panne ou est endommagé. Remplacez le capteur du tuyau du serpentin de l'évaporateur par le fournisseur de services.

11) Problème: la LED affiche le code d'échec «E4»

Une analyse: a) avertissement de remplissage d'eau. Égoutter l'eau.

NETTOYAGE ET ENTRETIEN

Maintenance de l'appareil

1. Éteignez d'abord l'appareil avant de le débrancher de l'alimentation électrique.

2. Essuyez avec un chiffon doux et sec. Utilisez de l'eau tiède à moins de 40°C pour nettoyer si l'appareil est

3. N'utilisez jamais de substances volatiles telles que de l'essence ou de la poudre à polir pour nettoyer

l'appareil. Entretien du filtre à air Il est nécessaire de nettoyer le filtre à air toutes les 2 semaines si l'appareil fonctionne dans un environnement extrêmement poussiéreux. Nettoyer comme suit :

1. Arrêtez d'abord l'appareil, remontez le filtre à air (Photo F).

2. Nettoyez et réinstallez le filtre à air.

3. Si la saleté est visible, lavez-la avec une solution de détergent dans de l'eau tiède. Après le nettoyage,

séchez-le dans un endroit ombragé et frais, puis réinstallez-le. Entretien après utilisation

1. Si l'appareil n'est pas utilisé pendant plus longtemps, assurez-vous de retirer le bouchon de vidange en

caoutchouc (8) du trou de vidange afin de vidanger l'eau.

2. Laissez l'appareil fonctionner avec un ventilateur uniquement pendant une demi-journée pendant une

journée ensoleillée pour sécher l'intérieur de l'appareil et éviter qu'il moisisse.

3. Arrêtez l'appareil et débranchez la fiche du cordon d'alimentation, puis retirez les piles de la

télécommande et rangez l'appareil correctement.

4. Nettoyez le filtre à air et réinstallez-le.

5. Retirez les tuyaux d'air et rangez-les correctement, et couvrez le trou hermétiquement.

DONNÉES TECHNIQUES: Capacité de refroidissement à BTU : 7000 BTU/heure Capacité de refroidissement en watts : 2000 Consommation d'énergie (refroidissement) W : 750 W Volume: <= 65dB Débit d'air : 250 m3/h Classe énergétique : A Minuterie : 24 heures Poids du liquide de refroidissement R290 : max. 135 grammes23
