ПОСІБНИК КОРИСТУВАЧА AD 7852 ADLER

(DK) brugsanvisning - 104 (UA) інструкція з експлуатації - 135

(SR) Корисничко упутство - 122 (SK) Používatel'ská príručka - 146

(AR) - 159 (BG) Инструкция за употребا - 164

1 2 3 4 5 9 PIC

Вентилятор «М» режим.

ЗАГАЛЬНІ УМОВИ БЕЗПЕКИ

ВАЖЛИВІ ІНСТРУКЦІЇ З БЕЗКОШТОВНОСТІ ЧИТАЙТЕ ДУЖКО І ЗАБЕЗПЕЧЕННЯ

ДЛЯ БУДУЩЕГО

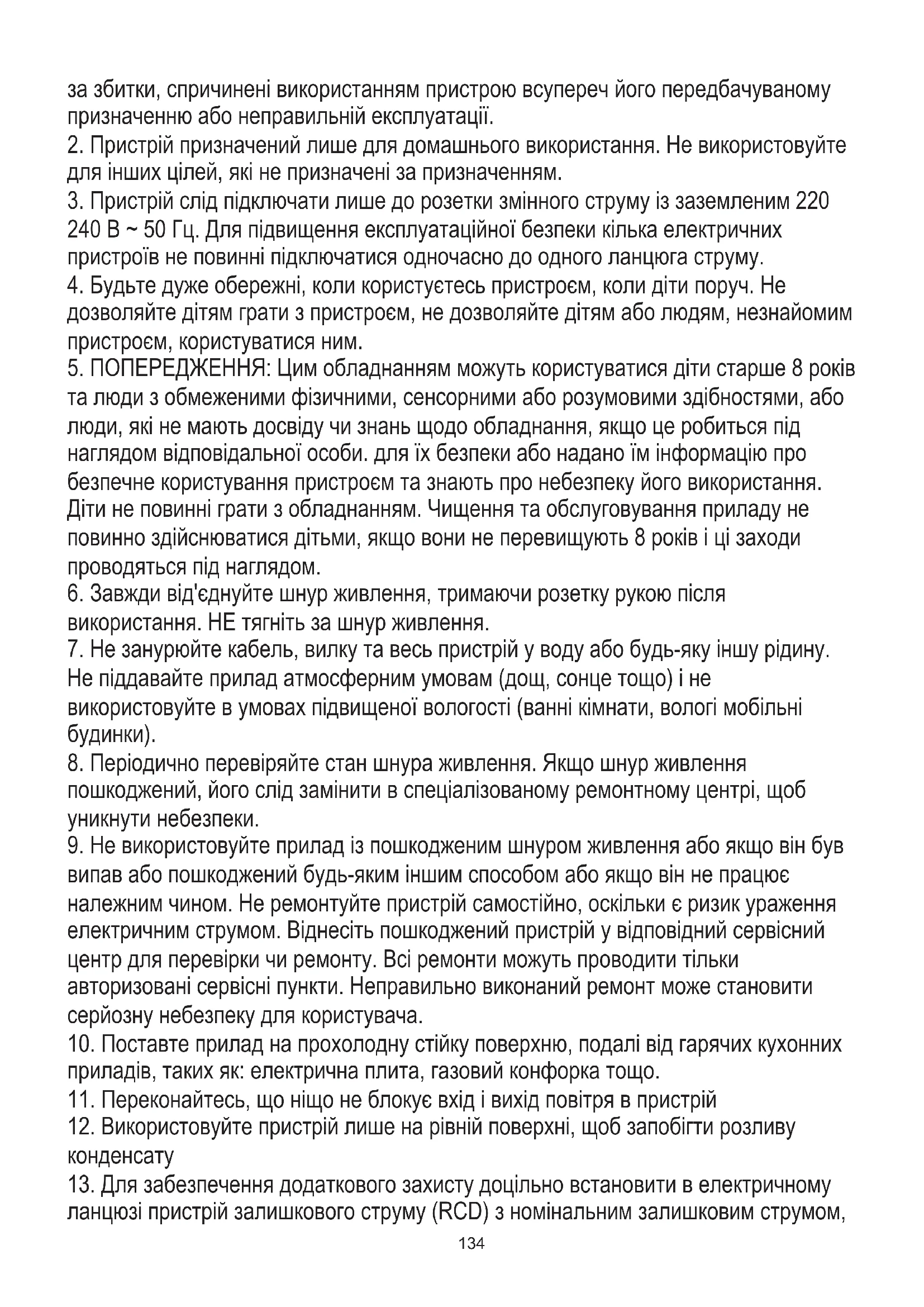

1. Перш ніж користуватися пристроєм, прочитайте посібник з експлуатації та дотримуйтесь інструкцій, що містяться в ньому. Виробник не несе відповідальності

за збитки, спричинені використанням пристрою всупереч його передбачуваному призначенню або неправильній експлуатації.

1. Пристрій призначений лише для домашнього використання. Не використовуйте для інших цілей, які не призначені за призначенням.
2. Пристрій слід підключати лише до розетки змінного струму із заземленим 220 240 В \~ 50 Гц. Для підвищення експлуатаційної безпеки кілька електричних пристроїв не повинні підключатися одночасно до одного ланцюга струму.
3. Будьте дуже обережні, коли користуєтесь пристроєм, коли діти поруч. Не дозволяйте дітям грати з пристроєм, не дозволяйте дітям або людям, незнайомим пристроєм, користуватися ним.
4. ПОПЕРЕДЖЕННЯ: Цим обладнанням можуть користуватися діти старше 8 років та люди з обмеженими фізичними, сенсорними або розумовими здібностями, або люди, які не мають досвіду чи знань щодо обладнання, якщо це робиться під наглядом відповідальної особи. для їх безпеки або надано їм інформацію про безпечне користування пристроєм та знають про небезпеку його використання. Діти не повинні грати з обладнанням. Чищення та обслуговування приладу не повинно здійснюватися дітьми, якщо вони не перевищують 8 років і ці заходи проводяться під наглядом.
5. Завжди від'єднуйте шнур живлення, тримаючи розетку рукою після використання. НЕ тягніть за шнур живлення.
6. Не занурюйте кабель, вилку та весь пристрій у воду або будь-яку іншу рідину. Не піддавайте прилад атмосферним умовам (дощ, сонце тощо) і не використовуйте в умовах підвищеної вологості (ванні кімнати, вологі мобільні будинки).
7. Періодично перевіряйте стан шнура живлення. Якщо шнур живлення пошкоджений, його слід замінити в спеціалізованому ремонтному центрі, щоб уникнути небезпеки.
8. Не використовуйте прилад із пошкодженим шнуром живлення або якщо він був випав або пошкоджений будь-яким іншим способом або якщо він не працює належним чином. Не ремонтуйте пристрій самостійно, оскільки є ризик ураження електричним струмом. Віднесіть пошкоджений пристрій у відповідний сервісний центр для перевірки чи ремонту. Всі ремонти можуть проводити тільки авторизовані сервісні пункти. Неправильно виконаний ремонт може становити серйозну небезпеку для користувача.
9. Поставте прилад на прохолодну стійку поверхню, подалі від гарячих кухонних приладів, таких як: електрична плита, газовий конфорка тощо.
10. Переконайтесь, що ніщо не блокує вхід і вихід повітря в пристрій
11. Використовуйте пристрій лише на рівній поверхні, щоб запобігти розливу конденсату
12. Для забезпечення додаткового захисту доцільно встановити в електричному ланцюзі пристрій залишкового струму (RCD) з номінальним залишковим струмом,

що не перевищує 30 мА. Запитайте про це електрика.

1. Регулярно чистіть повітряний фільтр. Частота очищення залежить від чистоти повітря.

2. Після вимкнення машини зачекайте принаймні 5 хвилин, перш ніж увімкнути її.

3. Не використовуйте прилад у сонячних місцях. Коли пристрій перегріється, захист від перегріву увімкнеться.

4. Для забезпечення ефективного охолодження слід зберігати відстань не менше

60 см між бічними стінками пристрою та стіною або меблями чи шторами.

1. Через обмежені показники роботи пристрою, якщо різниця між цільовою температурою та температурою навколишнього середовища занадто велика, цільова температура може бути досягнута.

2. Щоб зменшити ризик пожежі, ураження електричним струмом або травм при користуванні кондиціонером, дотримуйтесь таких основних заходів безпеки:

а) Підключіть до заземленої розетки за допомогою 3-х штифтів.

б) Не знімайте заземлюючий зубчик.

в) Не використовуйте адаптер.

г) Не використовуйте подовжувач.

д) Перед обслуговуванням відключіть кондиціонер.

f) Використовуйте двох або більше людей для переміщення та встановлення кондиціонера.

1. Не використовуйте засоби, що прискорюють процес розморожування чи очищення, крім тих, які рекомендовані виробником.

2. Пристрій слід зберігати в приміщенні без постійно діючих джерел займання, наприклад: відкритого вогню, газових приладів або електричних нагрівачів.

ПЕРЕД ПЕРШИМ ВИКОРИСТАННЯМ - (малюнок Е)

Підключіть роз'єми до повітровідвідного каналу наступним чином:

1. Подовжте повітровідвідний канал (10), витягнувши два кінці повітропроводу.

2. Вкрутіть повітровідвідний канал (10) у роз'єм повітровідвідного каналу (11).

3. Підключіть роз'єм повітровідвідного каналу (11) до пристрою.

ПРИМІТКИ:

1. Тримайте пристрій щонайменше на 1 метр від телевізора або радіоприймача, щоб уникнути електромагнітних перешкод.

2. Не піддавайте пристрій впливу прямого сонячного світла, щоб уникнути вицвітання кольору поверхні.

3. Не нахиляйте пристрій більше ніж на 35° або догори дном під час транспортування. Якщо пристрій було перевернуто під час транспортування, покладіть його належним чином і почекайте 2-4 години, перш ніж запустити його.

4. Поставте пристрій на рівну поверхню з нахилом менше 5°.

5. Пристрій працює більш ефективно в певних місцях кімнати, виберіть найкраще місце:

- Біля вікна, дверей або французького вікна.

- Тримайте необхідну відстань від виходу зворотного повітря до стіни або інших перешкод не менше 60 см.

- Подовжте повітряний шланг, щоб переконатися, що інший кінець повітряного шланга має зазор між дверцятами вікна, французьким вікном або отвором у стіні.

- Вихід або впуск повітря не можна перекрити захисною сіткою або будь -якою перешкодою.

Щоб продовжити термін служби агрегату, злийте конденсат з верхнього (8) і нижнього (9) зливних отворів охолоджувача, перш ніж покласти пристрій на зберігання в кінці сезону.

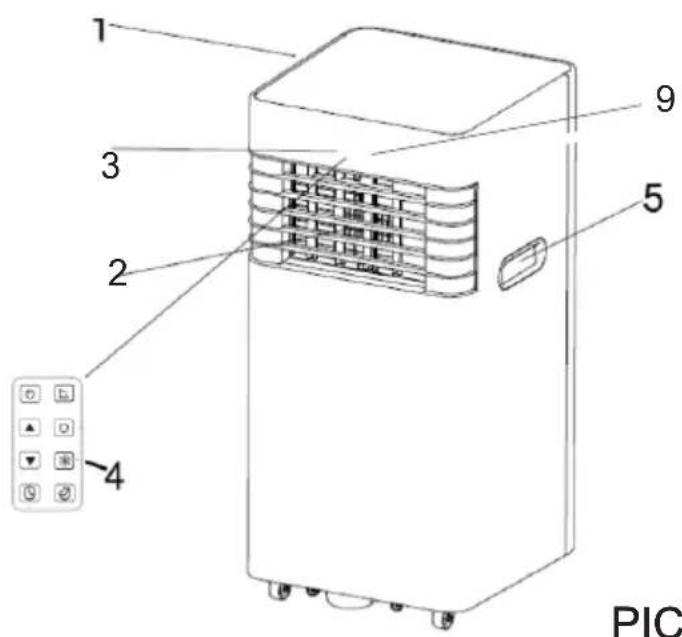

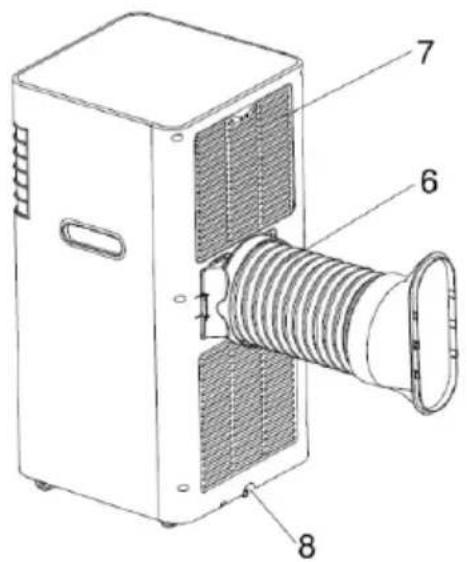

ОПИС ПРИСТРОЮ (малюнки А та В)

1. Панель управління 2. Випуск холодного повітря

2. Приймач сигналу 4. Пульт дистанційного керування

3. Транспортна ручка 6. Витяжний канал

4. Впускний отвір випарника 8. Зливна пробка
5. Передній індикатор кімнатної температури 10. Витяжний повітропровід
6. Роз'єм повітровідвідного каналу. 12. Віконний перехідник

ПАНЕЛЬ УПРАВЛІННЯ (малюнок С)

A. Кнопка живлення ON/OFF B. Кнопка швидкості вентилятора
С. Кнопка режиму D. Кнопка таймера / підвищення температури
Е. Кнопка таймера / зниження температури F. Лампа низької швидкості
G. Високошвидкісна лампа I. Режим сну / кнопка блокування від дітей
J. Індикатор автоматичного режиму К. Лампа режиму охолодження
L. Лампа сухого режиму М. Лампа режиму вентилятора
N. Кнопка таймера О. Кнопка коливання
Р. Дисплей верхньої кімнатної температури Р. Індикатор живлення

ДИСТАНЦІЙНИЙ КОНТРОЛЕР - зображення D

Пульт дистанційного керування передає сигнали до системи.

Кнопка "А" - пристрій буде запускатися, коли він буде під напругою, або зупиниться під час роботи, якщо натиснути цю кнопку.

Кнопка "С" - натисніть її, щоб вибрати режим роботи: "J", "K", "L" або "M".

Кнопка "В" - натисніть її, щоб послідовно вибрати швидкість вентилятора.

Кнопка "D" / "E" - натисніть для регулювання кімнатної температури та таймера.

Кнопка "І" - натисніть, щоб встановити або скасувати режим сну. Функція блокування від дітей недоступна за допомогою пульта дистанційного керування.

Кнопка "N" - натисніть, щоб встановити час автоматичного вимкнення та автоматичного включення.

Кнопка "О" - натисніть, щоб встановити або скасувати режим повороту жалюзі.

РОБОТА ПАНЕЛЯ УПРАВЛІННЯ

а) Підключіть пристрій.
b) Натисніть кнопку "А", потім пристрій подасть один звуковий сигнал і увімкнеться.
в) Світлодіодні дисплеї (9 і Р) показують кімнатну температуру і починають працювати в автоматичному режимі.

2.Виберіть режим роботи

Натисніть кнопку "С", щоб вибрати потрібний режим роботи за послідовністю:

Автоматичний режим "J" -> режим охолодження "K" -> режим сушіння "L" -> режим вентилятора "M."

1. Відрегулюйте температуру

Температуру можна встановити в межах 15° -31° C. Натисніть кнопку "D" або "E", щоб збільшити або зменшити температуру на 1° C, натиснувши один раз. Світлодіодна панель пристрою показує цільову температуру протягом 5 секунд, а потім відображає кімнатну температуру.

1. Відрегулюйте швидкість вентилятора

Натисніть кнопку "В", щоб вибрати потрібну швидкість вентилятора, показану за послідовністю:

Низька швидкість "F" -> Висока швидкість G

1. Потужність

При повторному натисканні кнопки "А" пристрій пролунає "di" і перестане працювати.

1. Натисніть цю кнопку "I", щоб увійти в режим сну пристрою, або утримуйте кнопку протягом декількох секунд, щоб увімкнути функцію блокування від дітей.

2. Натисніть цю кнопку "N", щоб встановити відключення по часу.

3. Натисніть цю кнопку "О", щоб встановити коливання повітрообміну у лівому та правому напрямках.

Принцип роботи кожного режиму:

АВТОМАТИЧНИЙ режим "J":

Після того, як вибрано режим «J», датчик температури в приміщенні спрацьовує автоматично, і він вибирає один із наведених нижче режимів роботи:

* При кімнатній температурі ≥24 ° С пристрій автоматично вибере режим охолодження "К". або

*Коли температура в приміщенні < 24 °C, пристрій автоматично вибере режим високої швидкості вентилятора "M. ..". Після того, як вибрано автоматичний режим «J», датчик температури в приміщенні спрацьовує автоматично, він вибирає режим роботи між режимом вентилятора «М» або режимом охолодження «К» для підтримки бажаної кімнатної температури..

Сухий режим "L" (осушення повітря в приміщенні):

1. Піднятий відцентровий вентилятор працюватиме на низькій швидкості, і швидкість не можна регулювати.
2. Компрессор зупиниться через 8 хвилин роботи, а потім знову почне працювати через 6 хвилин.
3. Пристрій підтримує режим осушення температури з постійною температурою, і регулювання температури неефективне. УВАГА:

При експлуатації пристрою в умовах різної вологості зливна пробка (8) повинна бути постійно відкритою і забезпечувати постійний злив води. Ви можете змонтувати трубу, що входить до комплекту, для заливання води у зовнішній резервуар або злив.

1. Коли температура в кімнаті перевищує встановлену температуру на панелі управління, компресор починає працювати.
2. Коли температура в приміщенні нижче встановленої температури на панелі керування, зупинка компресора та верхній вентилятор працюють з початково встановленою швидкістю.

1. Піднятий відцентровий вентилятор працює з заданою швидкістю, а компресор не працює.
2. Регулювання температури неефективне.

Робота таймера "N":

1. Натисніть кнопку "N", щоб встановити час автоматичного вимкнення під час роботи пристрою.
2. Натисніть кнопку "N", щоб встановити час автоматичного увімкнення, поки пристрій буде готовий.
3. Час можна налаштувати в діапазоні від 1 години до 24 годин, натиснувши кнопку "D" (+) або "E" (-).

Режим сну "I":

1. Режим сну працює, коли агрегат знаходиться в режимі охолодження "К".
2. Натисніть кнопку "І" у режимі охолодження "К", тоді пристрій працюватиме в сплячому режимі, а відцентровий вентилятор вгору автоматично перейде на низьку швидкість. Через одну годину встановлена Штемпература підвищиться на 1 °C, а через дві години - на 2 °C. Через шість годин пристрій перестане працювати.
   Натисніть і утримуйте кнопку «І» протягом декількох секунд, щоб увімкнути функцію блокування від дітей, тоді всі кнопки на панелі керування будуть деактивовані. Щоб вимкнути функцію блокування від дітей, знову натисніть кнопку «І» на кілька секунд.

Робота режиму "О":

Коли пристрій увімкнено, натисніть кнопку "О", жалюзі вмикаються або вимикаються. Коли він увімкнений, жалюзі можуть повертатися вліво і вправо в межах 60 градусів. Знову натисніть кнопку "О", жалюзі перестануть розгойдуватися.

Примітка:

Основна плата управління має функцію пам'яті, коли пристрій готовий до роботи, але в стані зупинки, головна плата управління може запам'ятати ініціалізацію робочого режиму. Коли ви вмикаєте пристрій, він працюватиме так само, як і минулого разу, і не потрібно скидати робочий режим знову. (Ця умова недоступна, коли пристрій знаходиться в режимі AUTO "J".)

ПУЛЬТ ДИСТАНЦІЙНОГО КЕРУВАННЯ

1. Посуньте задню кришку, щоб відкрити її, і зніміть ізолюючу плівку з батарей.
2. Вставте батарейки у отвір, які мають відповідати знакам "+" та "-" на пульті дистанційного керування.
3. Тривалий час не використовуйте, вийміть батареї.
4. Щоб запобігти забрудненню навколишнього середовища, вийміть використані батареї та утилізуйте їх належним чином. Щоб керувати пристроєм, наведіть пульт дистанційного керування (4) на приймач сигналу. Пульт дистанційного керування працюватиме з пристроєм на відстані 5 метрів, коли вказує на приймач сигналу пристрою.

ЗАХИСТНІ ПРИСТРОЇ

Захисний пристрій може спрацювати та зупинити прилад у наведених нижче випадках:

1. в режимі охолодження: температура повітря в приміщенні перевищує 43 °C (109 °F)

2. в режимі охолодження: кімнатна температура нижче 15 °C (59 °F)

3. у режимі осушення: кімнатна температура нижче 15 °C (59 °F).

Якщо пристрій працює в режимі охолодження «К» або в сухому режимі «L» з відкритими дверима або вікном протягом тривалого часу, коли відносна вологість повітря перевищує 80%, з розетки може капати роса.

Захисний пристрій буде працювати в таких випадках:

1. Перезавантажуючи пристрій одразу після припинення роботи або зміни вибраного режиму під час роботи, потрібно почекати 3 хвилини.
2. Якщо вилка була вилучена, після перезапуску пристрій повернеться у вихідний режим, ТАЙМЕР УВІМКНЕНО та ТАЙМЕР ВИМКНУТИ - потрібно знову встановити.

ПРИМІТКА: у цьому пристрої прихована переробка конденсатної води. Конденсаційна вода частково продовжує переробку між конденсатором і плитою для води. Коли рівень води піднімається до верхнього рівня, світяться поплавковий вимикач та індикатор заповнення води (E4), що нагадує злив води. Будь ласка, відключіть джерело живлення, перемістіть прилад у відповідне місце, вийміть зливну пробку, повністю злийте воду. Після зливу знову встановіть пробку, інакше прилад може витік і зробить вашу кімнату вологою.

Якщо прилад розміщено у місці, де допускається злив води, ви також можете підключити зливний отвір до зливного отвору для зливу води. У комплект додається водостічна труба: це внутрішній діаметр 9 мм, зовнішній діаметр 12 мм, матеріал: PVC.

Вирішення проблем

1) Проблема: не працює.

Аналіз:

а) можливо, спрацював запобіжник або запобіжник перегорів, зачекайте 3 хвилини та почніть знову, можливо, захисний пристрій може перешкоджати роботі пристрою.

в) можливо батареї в пульті дистанційного керування розрядилися.

г) можливо, розетка вставлена ☐неправильно.

2) Проблема: працює лише короткий час

Аналіз:

а) якщо встановлена ☐temпература близька до кімнатної, її можна знизити.

б) можливо, вихід повітря заблокований перешкодою. Зніміть перешкоду.

3) Проблема: працює, але не охолоджує

Аналіз:

а) можливо двері чи вікно відкриті.

б) можливо, на близькій відстані є інший прилад, що працює з нагріванням, наприклад, обігрівач або лампа тощо.

в) повітряний фільтр забруднений, будь ласка, почистіть його.

г) вихід або впуск повітря заблоковано.

д) встановлена ™temпература занадто висока.

4) Проблема: Витік води під час руху.

Аналіз:

а) злийте конденсат перед переміщенням.

б) щоб уникнути витоку води, розмістіть пристрій на рівній землі.

5) Проблема: Не працює і індикатор заповнення води "Е4"

Аналіз:

а) витягніть гумову пробку для зливу води.

б) якщо він часто знаходиться в такому стані, зверніться до кваліфікованої служби технічної підтримки.

6) Проблема: Не вдається запустити пристрій.

Аналіз:

а) можливо, не підключено. Отже, підключіть його.

б) можливо пошкодження штекера або розетки. Замінити постачальником послуг.

в) можливо, запобіжник зламався. Замініть запобіжник постачальником послуг (специфікація: 3,15А/250В змінного струму).

7) Проблема: Пристрій автоматично зупиняється.

Аналіз:

а) час вимкнення або досягнення встановленої температури. Перезапустіть його або почекайте автоматичного перемикання.

8) Проблема: відсутність холодного повітря в режимі COOL "К".

Аналіз:

а) кімнатна температура нижче встановленої температури. Це нормальне явище, машина автоматично перемикається, коли температура в приміщенні перевищує встановлену температуру.

б) Пристрій входить у захист від замерзання. Після завершення захисту від замерзання пристрій автоматично вмикається.

9) Проблема: світлодіод відображає код помилки "Е2"

Аналіз:

а) датчик кімнатної температури виходить з ладу або пошкоджується. Замініть датчик кімнатної температури постачальником послуг.

10) Проблема: світлодіод відображає код помилки "ЕЗ"

Аналіз:

а) датчик масляної труби випарника вийшов з ладу або пошкоджений. Замініть датчик труби котушки випарника постачальником послуг.

11) Проблема: світлодіод відображає код помилки "E4"

Аналіз:

а) попередження про повну кількість води. Злити воду.

ОЧИЩЕННЯ ТА ОБСЛУГОВУВАННЯ

Технічне обслуговування пристрою

1. Перш ніж відключати джерело живлення, вимкніть пристрій.

2. Протріть м'якою і сухою ганчіркою. Для чищення приладу використовуйте теплу воду нижче 40 ° С.

3. Ніколи не використовуйте для очищення пристрою леткі речовини, такі як бензин або полірувальний порошок.

Технічне обслуговування повітряного фільтра

Потрібно очищати повітряний фільтр кожні 2 тижні, якщо пристрій працює в надзвичайно запиленому середовищі. Очистіть таким чином:

1. Спочатку зупиніть пристрій, підніміть повітряний фільтр вгору (Малюнок F).
2. Очистіть та встановіть повітряний фільтр.
3. Якщо бруд помітний, промийте його розчином миючого засобу в теплій воді. Після чищення висушіть його в затіненому і прохолодному місці, а потім встановіть на місце.

Технічне обслуговування після використання

1. Якщо пристрій не буде працювати протягом тривалого часу, обов'язково витягніть гумову зливну пробку (8) зливного отвору, щоб злити воду.
2. Продовжуйте прилад працювати з вентилятором лише пів дня під час сонячного дня, щоб висушити прилад всередині та уникнути появи цвілі.
3. Вимкніть пристрій і витягніть штекер шнура живлення, потім вийміть батареї пульта дистанційного керування та зберігайте пристрій належним чином.
4. Очистіть повітряний фільтр і встановіть його на місце.
5. Зніміть повітряні шланги та зберігайте їх належним чином, а отвір щільно закрийте.

ТЕХНІЧНІ ДАНИ:

Потужність охолодження на BTU: 7000 BTU / год

Потужність охолодження у ватах: 2000

Споживання енергії (охолодження) Вт: 750 Вт

Гучність: <= 65 дБ

Потік повітря: 250 м3 / год

Енергетичний клас: А

Таймер: 24 години

Вага охолоджуючої рідини R290: макс. 135 грам

акрийте.

Обережність, небезпека пожежі. НЕ проколюйте та не горіть. Майте на увазі, що холодоагент може не містити запаху. Максимальна кількість заряду холодоагенту: 135г.

У інтересах навколишнього середовища.

Будь ласка, віддайте картонну упаковку в місце збору мукулатури. Політиленові мішки (РЕ) викинути в смітник для пластику. Відпрацьований пристрій повинен бути відправлений у відповідну точку зберігання, тому що в пристрої є небезпечні інгредієнти, які можуть становити загрозу навколишньому середовищу. Електричний пристрій потрібно повернути так, щоб обмежити його повторне використання. Якщо у пристрої є батерейки, то потрібно їх витягнути і віддати до відповідного пунтку.

македонски

ОПШТИ УСЛОВИ ЗА БЕЗБЕДНОСТ
