NÁVOD NA OBSLUHU AD 7852 ADLER

ČESKY Starostlivosť o životné prostredie. Kartónový obal odovzdajte do zberných surovín. Polyetylénové vrecká (PE) vyhoďte do kontajnera na plast. Opotrebený spotrebič odovzdajte na príslušný zberný dvor, nebezpečné látky spotrebiča môžu predstavovať riziko pre životné prostredie. Elektrospotrebič odstráňte tak, aby nedochádzalo j jeho ďalšiemu použitiu. Ak sa v spotrebiči nachádzajú batérie, vyberte ich a odovzdajte ich na zberné miesto osobitne. Spotrebič nevyhadzujte do kontajnera na komunálny odpad!

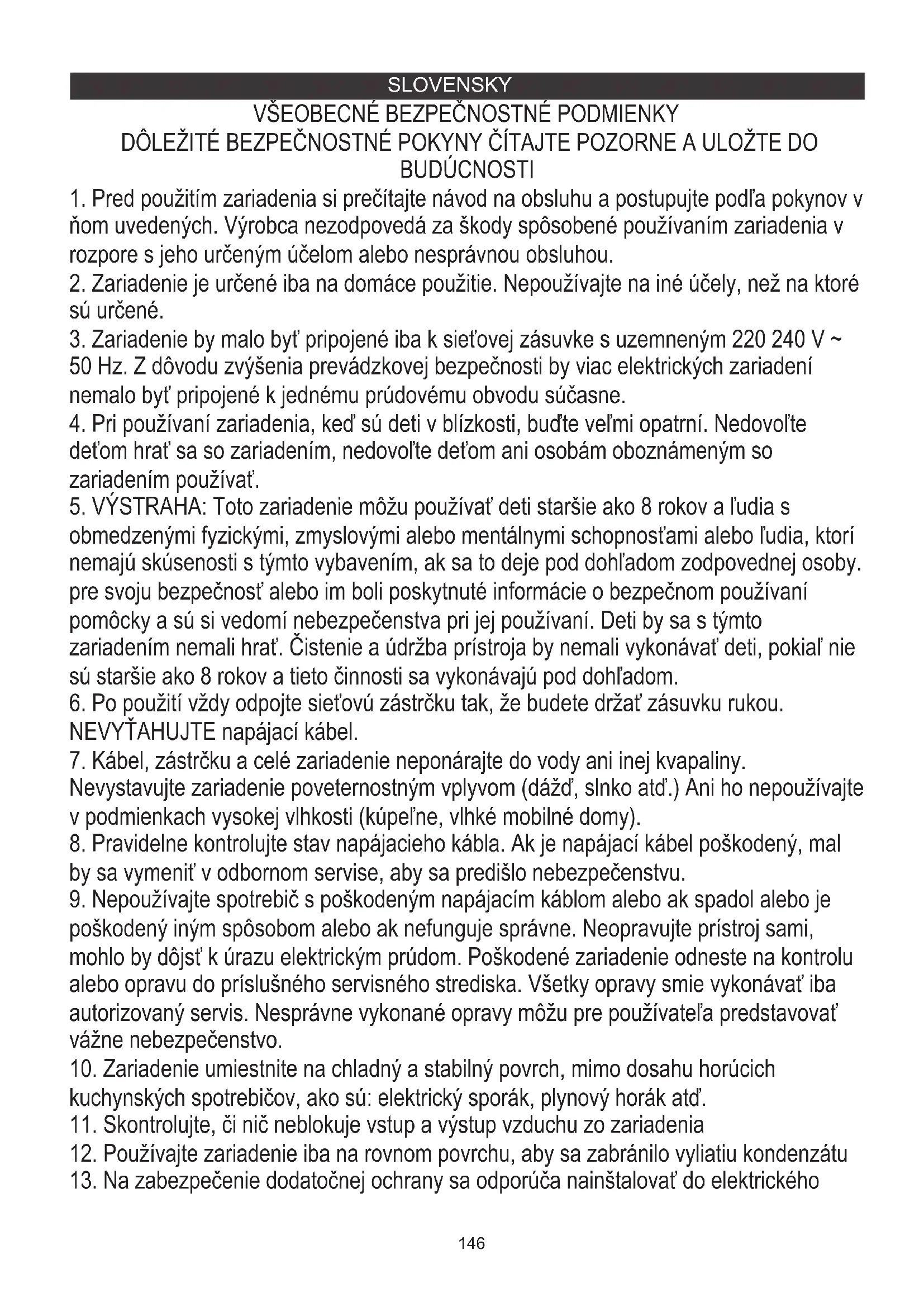

1. Pred použitím zariadenia si prečítajte návod na obsluhu a postupujte podľa pokynov v

ňom uvedených. Výrobca nezodpovedá za škody spôsobené používaním zariadenia v rozpore s jeho určeným účelom alebo nesprávnou obsluhou.

2. Zariadenie je určené iba na domáce použitie. Nepoužívajte na iné účely, než na ktoré

3. Zariadenie by malo byť pripojené iba k sieťovej zásuvke s uzemneným 220 240 V ~

50 Hz. Z dôvodu zvýšenia prevádzkovej bezpečnosti by viac elektrických zariadení nemalo byť pripojené k jednému prúdovému obvodu súčasne.

4. Pri používaní zariadenia, keď sú deti v blízkosti, buďte veľmi opatrní. Nedovoľte

deťom hrať sa so zariadením, nedovoľte deťom ani osobám oboznámeným so zariadením používať.

5. VÝSTRAHA: Toto zariadenie môžu používať deti staršie ako 8 rokov a ľudia s

obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo ľudia, ktorí nemajú skúsenosti s týmto vybavením, ak sa to deje pod dohľadom zodpovednej osoby. pre svoju bezpečnosť alebo im boli poskytnuté informácie o bezpečnom používaní pomôcky a sú si vedomí nebezpečenstva pri jej používaní. Deti by sa s týmto zariadením nemali hrať. Čistenie a údržba prístroja by nemali vykonávať deti, pokiaľ nie sú staršie ako 8 rokov a tieto činnosti sa vykonávajú pod dohľadom.

Nevystavujte zariadenie poveternostným vplyvom (dážď, slnko atď.) Ani ho nepoužívajte v podmienkach vysokej vlhkosti (kúpeľne, vlhké mobilné domy).

9. Nepoužívajte spotrebič s poškodeným napájacím káblom alebo ak spadol alebo je

poškodený iným spôsobom alebo ak nefunguje správne. Neopravujte prístroj sami, mohlo by dôjsť k úrazu elektrickým prúdom. Poškodené zariadenie odneste na kontrolu alebo opravu do príslušného servisného strediska. Všetky opravy smie vykonávať iba autorizovaný servis. Nesprávne vykonané opravy môžu pre používateľa predstavovať vážne nebezpečenstvo.

10. Zariadenie umiestnite na chladný a stabilný povrch, mimo dosahu horúcich

kuchynských spotrebičov, ako sú: elektrický sporák, plynový horák atď.

13. Na zabezpečenie dodatočnej ochrany sa odporúča nainštalovať do elektrického147

obvodu zariadenie na zvyškový prúd (RCD) s menovitým zvyškovým prúdom nepresahujúcim 30 mA. Požiadajte o to elektrikára.

16. Nepoužívajte zariadenie na slnečných miestach. Keď sa zariadenie prehrieva,

zapne sa ochrana pred prehriatím.

17. Na zabezpečenie účinného chladenia by sa medzi bočnými stenami zariadenia a

stenou alebo nábytkom alebo záclonami mala udržiavať vzdialenosť najmenej 60 cm.

18. Vzhľadom na obmedzený výkon zariadenia, ak je rozdiel medzi cieľovou teplotou a

okolitou teplotou príliš veľký, cieľová teplota sa nemusí dosiahnuť.

19. Aby ste znížili riziko požiaru, úrazu elektrickým prúdom alebo zranenia pri používaní

klimatizácie, dodržiavajte tieto základné bezpečnostné opatrenia: a) Pripojte k uzemnenej zásuvke pomocou 3 pinov. b) Nevyberajte uzemňovací kolík. c) Nepoužívajte adaptér. d) Nepoužívajte predlžovací kábel. e) Pred servisom odpojte klimatizačnú jednotku. f) Na premiestnenie a inštaláciu klimatizácie použite dve alebo viac osôb.

20. Nepoužívajte iné prostriedky, ktoré urýchľujú proces rozmrazovania alebo čistenia,

iné ako tie, ktoré odporúča výrobca.

21. Zariadenie by sa malo skladovať v miestnosti bez neustáleho fungovania zdrojov

zapálenia, napríklad: otvorený oheň, plynové spotrebiče alebo elektrické ohrievače. PRED PRVÝM POUŽITÍM - (obrázok E) Pripojte konektory k potrubiu na odvod vzduchu nasledovne:

1. Predĺžte potrubie na odvod vzduchu (10) vytiahnutím dvoch koncov potrubia.

1. Udržujte zariadenie najmenej 1 meter od televízie alebo rádia, aby ste predišli elektromagnetickému rušeniu.

2. Nevystavujte jednotku priamemu slnečnému svetlu, aby nedošlo k vyblednutiu farby povrchu.

3. Počas prepravy nenakláňajte jednotku o viac ako 35 ° alebo naopak. Ak bolo zariadenie počas prepravy prevrátené, správne ho položte a počkajte 2-4 hodiny, než ho spustíte.

4. Položte zariadenie na rovný povrch so sklonom menším ako 5 °.

5. Jednotka funguje efektívnejšie v určitých miestnostiach, vyberte najlepšie umiestnenie:

- Vedľa okna, dverí alebo francúzskeho okna. - Udržujte požadovanú vzdialenosť od výstupu spätného vzduchu k stene alebo iným prekážkam najmenej 60 cm. - Predĺžte vzduchovú hadicu tak, aby bol na druhom konci vzduchovej hadice voľný priestor medzi dverami okna alebo francúzskym oknom alebo otvorom v stene. - Výstup alebo prívod vzduchu nemožno zablokovať ochrannou mriežkou alebo prekážkou. Aby ste predĺžili životnosť jednotky, vypustite skondenzovanú vodu z horných (8) a spodných (9) odtokových otvorov pred tým, ako ju na konci sezóny uskladníte. POPIS ZARIADENIA (obrázky A a B)

5. Transportná rukoväť 6. Výfukové potrubie

7. Vstup výparníka 8. Vypúšťacia zátka

9. Predný displej izbovej teploty 10. Kanál na odvod vzduchu148

a) Pripojte zariadenie. b) Stlačte tlačidlo „A“, potom zariadenie jedenkrát zapípa a zapne są. c) LED displeje (9 a P) zobrazujú izbovú teplotu a začnú pracovať v automatickom režime.

Teplotu je možné nastaviť v rozmedzí 15 °-31 ° C. Jedným stlačením tlačidla „D“ alebo „E“ zvýšite alebo znížite teplotu o 1 ° C. LED panel zariadenia zobrazuje cieľovú teplotu na 5 sekúnd a potom zobrazuje izbovú teplotu.

4. Upravte rýchlosť ventilátora

Stlačením tlačidla „B“ zvoľte požadovanú rýchlosť ventilátora zobrazenú postupne: Nízka rýchlosť „F“ -> Vysoká rýchlosť G

Keď znova stlačíte tlačidlo „A“, zariadenie začne znieť „di“ a prestane fungovať. 6. Stlačením tohto tlačidla „I“ prejdete do režimu spánku zariadenia alebo podržaním tlačidla niekoľko sekúnd zapnete funkciu detskej zámky.

Princíp fungovania každého režimu: Automatický režim „J“: Hneď ako je zvolená prevádzka v režime „J“, snímač vnútornej teploty pracuje automaticky a vyberie jeden z nižšie uvedených prevádzkových režimov:

• Keď je izbová teplota ≥24 ° C, jednotka automaticky vyberie režim chladenia „K“. alebo *Keď je izbová teplota ＜ 24 ° C, jednotka automaticky vyberie režim vysokých otáčok ventilátora „M. ..“. Akonáhle je zvolený automatický režim „J“, snímač vnútornej teploty funguje automaticky, vyberie prevádzkový režim medzi režimom ventilátora „M“ alebo „K“ chladenia, aby sa zachovala požadovaná izbová teplota.149 PRED PRVÝM POUŽITÍM - (obrázok E) Pripojte konektory k potrubiu na odvod vzduchu nasledovne:

1. Predĺžte potrubie na odvod vzduchu (10) vytiahnutím dvoch koncov potrubia.

1. Udržujte zariadenie najmenej 1 meter od televízie alebo rádia, aby ste predišli elektromagnetickému rušeniu.

2. Nevystavujte jednotku priamemu slnečnému svetlu, aby nedošlo k vyblednutiu farby povrchu.

3. Počas prepravy nenakláňajte jednotku o viac ako 35 ° alebo naopak. Ak bolo zariadenie počas prepravy prevrátené, správne ho položte a počkajte 2-4 hodiny, než ho spustíte.

4. Položte zariadenie na rovný povrch so sklonom menším ako 5 °.

5. Jednotka funguje efektívnejšie v určitých miestnostiach, vyberte najlepšie umiestnenie:

- Vedľa okna, dverí alebo francúzskeho okna. - Udržujte požadovanú vzdialenosť od výstupu spätného vzduchu k stene alebo iným prekážkam najmenej 60 cm. - Predĺžte vzduchovú hadicu tak, aby bol na druhom konci vzduchovej hadice voľný priestor medzi dverami okna alebo francúzskym oknom alebo otvorom v stene. - Výstup alebo prívod vzduchu nemožno zablokovať ochrannou mriežkou alebo prekážkou. Aby ste predĺžili životnosť jednotky, vypustite skondenzovanú vodu z horných (8) a spodných (9) odtokových otvorov pred tým, ako ju na konci sezóny uskladníte. POPIS ZARIADENIA (obrázky A a B)

5. Transportná rukoväť 6. Výfukové potrubie

7. Vstup výparníka 8. Vypúšťacia zátka

9. Predný displej izbovej teploty 10. Kanál na odvod vzduchu

a) Pripojte zariadenie. b) Stlačte tlačidlo „A“, potom zariadenie jedenkrát zapípa a zapne są. c) LED displeje (9 a P) zobrazujú izbovú teplotu a začnú pracovať v automatickom režime.

Teplotu je možné nastaviť v rozmedzí 15 °-31 ° C. Jedným stlačením tlačidla „D“ alebo „E“ zvýšite alebo znížite teplotu o 1 ° C. LED panel zariadenia zobrazuje cieľovú teplotu na 5 sekúnd a potom zobrazuje izbovú teplotu.

4. Upravte rýchlosť ventilátora

Stlačením tlačidla „B“ zvoľte požadovanú rýchlosť ventilátora zobrazenú postupne: Nízka rýchlosť „F“ -> Vysoká rýchlosť G

Keď znova stlačíte tlačidlo „A“, zariadenie začne znieť „di“ a prestane fungovať. 6. Stlačením tohto tlačidla „I“ prejdete do režimu spánku zariadenia alebo podržaním tlačidla niekoľko sekúnd zapnete funkciu detskej zámky.

Princíp fungovania každého režimu: Automatický režim „J“: Hneď ako je zvolená prevádzka v režime „J“, snímač vnútornej teploty pracuje automaticky a vyberie jeden z nižšie uvedených prevádzkových režimov:

• Keď je izbová teplota ≥24 ° C, jednotka automaticky vyberie režim chladenia „K“. alebo *Keď je izbová teplota ＜ 24 ° C, jednotka automaticky vyberie režim vysokých otáčok ventilátora „M. ..“. Automatický režim „J“ je k dispozícii iba vtedy, ak zariadenie pracuje v režimoch ventilátora „M“ alebo chladenia „K“. Suchý režim „L“ (odvlhčovanie vzduchu v miestnosti):

1. Odstredivý ventilátor bude pracovať pri nízkych otáčkach a rýchlosť sa nedá nastaviť.

2. Kompresor sa zastaví po 8 minútach, potom sa opäť spustí po 6 minútach.

3. Zariadenie používa režim odvlhčovania s konštantnou teplotou a nastavenie teploty nie je účinné.

POZOR: Pri prevádzke zariadenia v podmienkach rôznej vlhkosti by mala byť vypúšťacia zátka (8) neustále otvorená a mala by zaisťovať konštantný odtok vody. Rúru, ktorá je súčasťou súpravy, môžete namontovať tak, aby nalievala vodu do externej nádrže alebo odtoku. COOL režim „K“:

1. Keď je izbová teplota vyššia ako nastavená teplota na ovládacom paneli, kompresor začne pracovať.

2. Keď je izbová teplota nižšia ako nastavená teplota na ovládacom paneli, kompresor sa zastaví a horný ventilátor pracuje pri pôvodných nastavených otáčkach. Režim ventilátora „M.“.

1. Odstredivý ventilátor hore pracuje pri nastavených otáčkach a kompresor nebeží. .

2. Nastavenie teploty nie je účinné.

Prevádzka časovača „N“:

1. Stlačením tlačidla „N“ nastavte čas automatického vypnutia, keď je jednotka v prevádzke.

2. Stlačením tlačidla „N“ nastavte čas automatického zapnutia, kým je jednotka pripravená.

3. Čas je možné nastaviť v rozsahu od 1 hodiny do 24 hodín stlačením tlačidla „D“ （+） alebo „E“ （-）.

2. V chladnom režime „K“ stlačte tlačidlo „I“, potom bude jednotka pracovať v režime spánku a odstredivý ventilátor hore sa automaticky prepne na nízke otáčky. Nastavená teplota sa zvýši o 1 ° C po jednej hodine a zvýši sa o 2 ° C po dvoch hodinách. Po šiestich hodinách jednotka prestane bežať. Funkciu detskej zámky zapnete stlačením a podržaním tlačidla „I“ na niekoľko sekúnd, potom sa všetky tlačidlá na ovládacom paneli deaktivujú. Ak chcete vypnúť funkciu detskej zámky, znova na niekoľko sekúnd stlačte tlačidlo „I“. Prevádzka otočného režimu „O“: Keď je zariadenie zapnuté, stlačte tlačidlo „O“, žalúzia sa zapne alebo vypne. Keď je žalúzia zapnutá, môže sa otáčať vľavo a vpravo do 60 stupňov. Znovu stlačte tlačidlo „O“, žalúzia sa prestane kývať.151 Upozornenie: Hlavná riadiaca doska má pamäťovú funkciu, keď je zariadenie pripravené na spustenie, ale v stave zastavenia, hlavná riadiaca doska si môže zapamätať inicializáciu pracovného režimu. Keď jednotku zapnete, bude fungovať rovnako ako v minulom pracovnom režime, nie je potrebné pracovný režim znova resetovať. (Táto podmienka nie je k dispozícii, ak je jednotka v režime AUTO „J“.)

1. Posuňte zadný kryt, aby sa otvoril, a odstráňte izolačný film z batérií.

4. Aby ste predišli znečisteniu životného prostredia, vyberte použité batérie a zlikvidujte ich vhodným spôsobom.

Na ovládanie zariadenia namierte diaľkový ovládač (4) na receptor signálu. Diaľkový ovládač bude ovládať zariadenie na vzdialenosť 5 metrov, keď bude ukazovať na signál zariadenia. OCHRANNÉ ZARIADENIA Ochranné zariadenie môže zariadenie vypnúť a zastaviť v nasledujúcich prípadoch:

1. v režime chladenia: teplota vnútorného vzduchu je vyššia ako 43 ° C (109 ° F)

2. v režime chladenia: izbová teplota je nižšia ako 15 ° C (59 ° F)

3. v režime odvlhčovania: izbová teplota je nižšia ako 15 ° C (59 ° F).

Ak zariadenie beží v režime chladenia „K“ alebo v suchom režime „L“ s dlhými otvorenými dverami alebo oknom a relatívnej vlhkosti vzduchu je nad 80%, môže z výstupu kvapkať voda. Ochranné zariadenie bude fungovať v nasledujúcich prípadoch: 1. Reštartovanie zariadenia bezprostredne po ukončení práce alebo zmene zvoleného režimu počas práce musíte počkať 3 minúty. 2. Ak bola zástrčka vytiahnutá, po reštarte sa zariadenie vráti do pôvodného režimu, TIMER ON a TIMER OFF - je potrebné znova nastaviť. UPOZORNENIE: V tejto jednotke je skrytá recyklácia kondenzujúcej vody. Kondenzujúca voda je čiastočne recyklovaná medzi kondenzátorom a vodnou doskou. Keď hladina vody vystúpi na hornú úroveň, plavákový spínač a indikátor naplnenia vody (E4) sa rozsvietia, aby pripomínali odtekajúcu vodu. Odpojte napájanie, premiestnite spotrebič na vhodné miesto, vytiahnite vypúšťaciu zátku a úplne vypustite vodu. Po vypustení znova nainštalujte zástrčku, inak môže spotrebič vytekať a zvlhčiť miestnosť. Ak je spotrebič umiestnený v polohe, ktorá pripúšťa odtokovú vodu, môžete tiež vypúšťací otvor pripojiť k odtokovému otvoru, aby ste mohli vodu vypúšťať. Do zostavy je pridaná odtoková rúra: vnútorný priemer 9 mm, vonkajší priemer 12 mm, materiál: PVC. Riešenie problémov

1) Problém: Nepracujte.

Analýza: a) je možné, že dôjde k vypnutiu ochrannej poistky alebo poistke, počkajte 3 minúty a spustite znova, ochranné zariadenie môže brániť fungovaniu zariadenia. c) Možno sú batérie v diaľkovom ovládači vybité. d) možno nie je zástrčka správne zapojená.

2) Problém: funguje iba krátkodobo

Analýza: a) ak sa nastavená teplota blíži izbovej teplote, môžete zníženú teplotu znížiť. b) možno je výstup vzduchu zablokovaný prekážkou. Odstráňte prekážku.

3) Problém: Funguje, ale nie chladne

Analýza: a) možno sú otvorené dvere alebo okno. b) možno v tesnej blízkosti je iný tepelne pracujúci spotrebič, ako je ohrievač alebo lampa atď. c) vzduchový filter je znečistený, vyčistite ho. d) výstup alebo prívod vzduchu je zablokovaný. e) nastavená teplota je príliš vysoká.

4) Problém: Únik vody počas pohybu.

Starostlivosť o životné prostredie. Kartónový obal odovzdajte do zberných surovín. Polyetylénové vrecká (PE) vyhoďte do kontajnera na plast. Opotrebený spotrebič odovzdajte na príslušný zberný dvor, nebezpečné látky spotrebiča môžu predstavovať riziko pre životné prostredie. Elektrospotrebič odstráňte tak, aby nedochádzalo j jeho ďalšiemu použitiu. Ak sa v spotrebiči nachádzajú batérie, vyberte ich a odovzdajte ich na zberné miesto osobitne. Spotrebič nevyhadzujte do kontajnera na komunálny odpad! Pozor, nebezpečenstvo požiaru. NEPrepichujte ani nespaľujte. Majte na pamäti, že chladivo nemusí obsahovať zápach. Maximálne množstvo chladiva: 135 g. Analýza: a) možno nie je zapojený Pripojte to teda. b) môže dôjsť k poškodeniu zástrčky alebo zásuvky. Vymeňte podľa poskytovateľa služieb. c) možno je poškodená poistka Vymeňte poistku za poskytovateľa služieb (špecifikácia: 3,15A/250VAC).

7) Problém: Zariadenie sa automaticky zastaví.

Analýza: a) načasovanie sa vypne alebo sa dosiahne nastavená teplota. Reštartujte ho alebo počkajte na automatické prepnutie.

8) Problém: v režime COOL „K“ nie je studený vzduch.

Analýza: a) teplota v miestnosti je nižšia ako nastavená teplota. Je to normálny jav, zariadenie sa automaticky prepne, keď je izbová teplota vyššia ako nastavená teplota. b) Zariadenie prejde do protimrazovej ochrany. Zariadenie sa automaticky vypne po skončení protimrazovej ochrany.

9) Problém: LED dióda zobrazuje chybový kód „E2“

Analýza: a) snímač teploty miestnosti zlyhá alebo je poškodený. Vymeňte snímač izbovej teploty za poskytovateľa služieb.

10) Problém: LED dióda zobrazuje chybový kód „E3“

Analýza: a) Snímač olejového potrubia výparníka zlyhá alebo je poškodený. Vymeňte snímač potrubia cievky výparníka za poskytovateľa služieb.

1. Pred odpojením od napájania zariadenie najskôr vypnite.

2. Utrite mäkkou a suchou handričkou. Ak je spotrebič veľmi znečistený, použite vlažnú vodu pod 40 ° C.

3. Na čistenie zariadenia nikdy nepoužívajte prchavé látky, ako napríklad benzín alebo leštiaci prášok.

3. Ak je špina nápadná, umyte ju roztokom saponátu vo vlažnej vode. Po vyčistení ho vysušte na tienistom a chladnom mieste a znova ho nainštalujte. Údržba po použití 1. Ak zariadenie nebudete dlhší čas používať, vytiahnite gumovú vypúšťaciu zátku (8) vypúšťacieho otvoru, aby ste mohli vypúšťať vodu. 2. Nechajte spotrebič bežať s ventilátorom iba pol dňa počas slnečného dňa, aby sa spotrebič vo vnútri vysušil a zabránil plesneniu. 3. Zastavte zariadenie, vytiahnite zástrčku napájacieho kábla, potom vyberte batérie diaľkového ovládača a zariadenie správne uložte.
