LIETOŠANAS INSTRUKCIJA AD 7852 ADLER

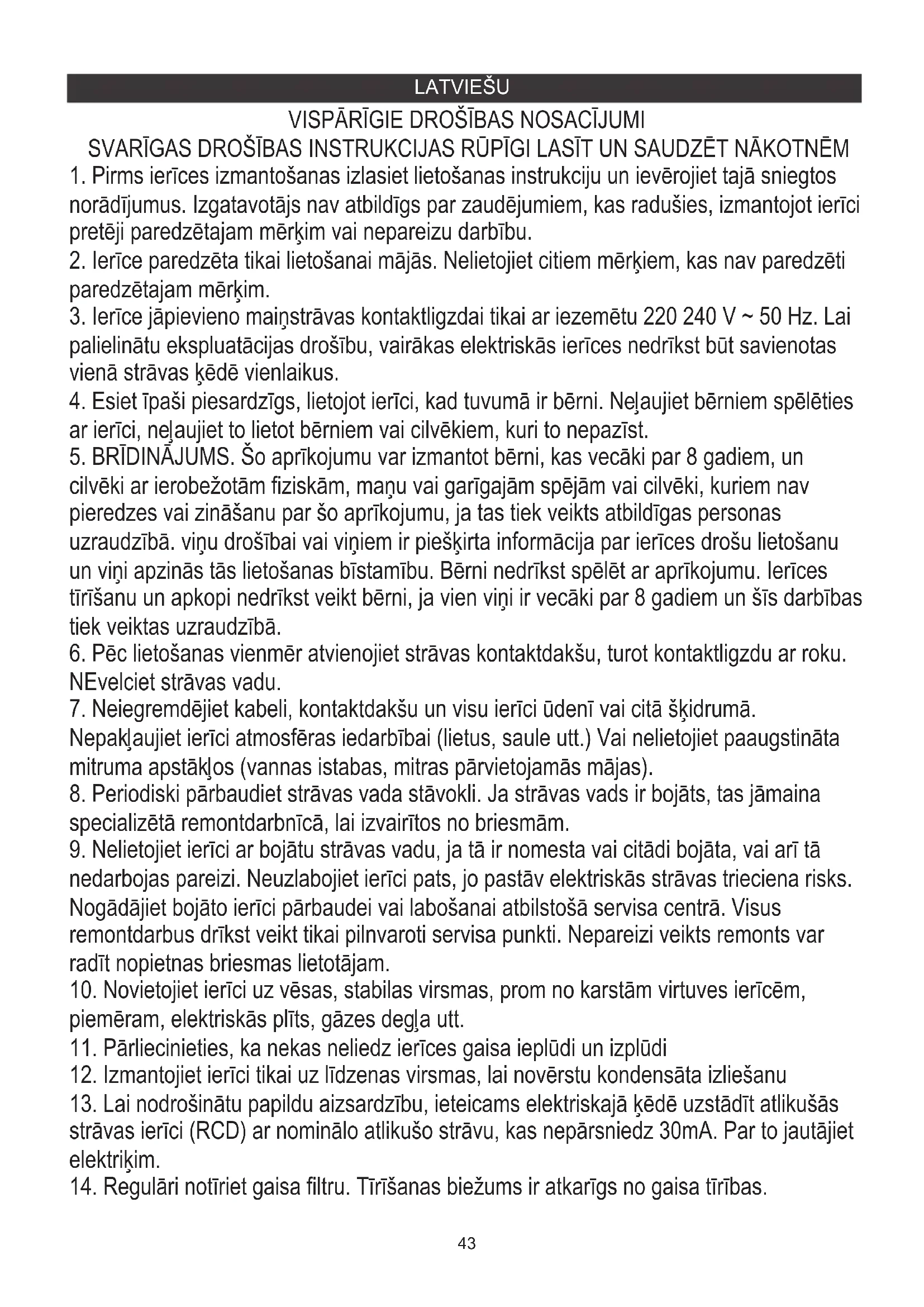

1. Pirms ierīces izmantošanas izlasiet lietošanas instrukciju un ievērojiet tajā sniegtos norādījumus. Izgatavotājs nav atbildīgs par zaudējumiem, kas radušies, izmantojot ierīci pretēji paredzētajam mērķim vai nepareizu darbību.
2. lerīce paredzēta tikai lietošanai mājās. Nelietojiet citiem mērķiem, kas nav paredzēti paredzētajam mērķim.
3. lerīce jāpievieno mainstrāvas kontaktligzdai tikai ar iezemētu 220 240 V \~ 50 Hz. Lai palielinātu ekspluatācijas drošību, vairākas elektriskās ierīces nedrīkst būt savienotas vienā strāvas kēdē vienlaikus.
4. Esiet īpaši piesardzīgs, lietojot ierīci, kad tuvumā ir bērni. Neļaujiet bērniem spēlēties ar ierīci, neļaujiet to lietot bērniem vai cilvēkiem, kuri to nepazīst.
5. BRĪDINĀJUMS. Šo aprīkojumu var izmantot bērni, kas vecāki par 8 gadiem, un cilvēki ar ierobežotām fiziskām, maņu vai garīgajām spējām vai cilvēki, kuriem nav pieredzes vai zināšanu par šo aprīkojumu, ja tas tiek veikts atbildīgas personas uzraudzībā. viņu drošībai vai viņiem ir piešķirta informācija par ierīces drošu lietošanu un viņi apzinās tās lietošanas bīstamību. Bērni nedrīkst spēlēt ar aprīkojumu. lerīces tīrīšanu un apkopi nedrīkst veikt bērni, ja vien viņi ir vecāki par 8 gadiem un šīs darbības tiek veiktas uzraudzībā.
6. Pēc lietošanas vienmēr atvienojiet strāvas kontaktdakšu, turot kontaktligzdu ar roku. NEvelciet strāvas vadu.
7. Neiegremdējiet kabeli, kontaktdakšu un visu ierīci ūdenī vai citā šķidrumā.
   Nepakļaujiet ierīci atmosfēras iedarbībai (lietus, saule utt.) Vai nelietojiet paaugstināta mitruma apstāklos (vannas istabas, mitras pārvietojamās mājas).
8. Periodiski pārbaudiet strāvas vada stāvokli. Ja strāvas vads ir bojāts, tas jāmaina specializētā remontdarbnīcā, lai izvairītos no briesmām.
9. Nelietojiet ierīci ar bojātu strāvas vadu, ja tā ir nomesta vai citādi bojāta, vai arī tā nedarbojas pareizi. Neuzlabojiet ierīci pats, jo pastāv elektriskās strāvas trieciena risks. Nogādājiet bojāto ierīci pārbaudei vai labošanai atbilstošā servisa centrā. Visus remontdarbus drīkst veikt tikai pilnvaroti servisa punkti. Nepareizi veikts remonts var radīt nopietnas briesmas lietotājam.
10. Novietojiet ierīci uz vēsas, stabilas virsmas, prom no karstām virtuves ierīcēm, piemēram, elektriskās plīts, gāzes degļa utt.
11. Pārliecinieties, ka nekas neliedz ierīces gaisa ieplūdi un izplūdi
12. Izmantojiet ierīci tikai uz līdzenas virsmas, lai novērstu kondensāta izliešanu
13. Lai nodrošinātu papildu aizsardzību, ieteicams elektriskajā kēdē uzstādīt atlikušās strāvas ierīci (RCD) ar nominālo atlikušo strāvu, kas nepārsniedz 30mA. Par to jautājiet elektriķim.

14. Regulāri notīriet gaisa filtru. Tīrīšanas biežums ir atkarīgs no gaisa tīrības.

15. Pēc mašīnas izslēgšanas nogaidiet vismaz 5 minūtes, pirms to atkal ieslēdzat.

16. Nelietojiet ierīci saulainās vietās. Kad ierīce pārkarst, ierīce pārkarsēšanas laikā ieslēdzas.
17. Lai nodrošinātu efektīvu dzesēšanu, starp ierīces sānu sienām un sienu, mēbelēm vai aizkariem jābūt vismaz 60 cm attālumam.
18. lerīces ierobežotās darbības dēļ, ja starpība starp mērka temperatūru un apkārtējās vides temperatūru ir pārāk liela, mērka temperatūra var netikt sasniegta.
19. Lai samazinātu ugunsgrēka, elektriskās strāvas trieciena vai ievainojumu risku, lietojot gaisa kondicionieri, ievērojiet šādus pamata piesardzības pasākumus:
    a) Pievienojiet iezemētai kontaktligzdai ar 3 tapām.
    b) nenoņemiet zemējuma galu.
    c) Nelietojiet adapteri.
    d) Nelietojiet pagarinātāju.
    e) Pirms apkopes atvienojiet gaisa kondicionieri.
    f) Gaisa kondicionētāja pārvietošanai un uzstādīšanai izmantojiet divus vai vairāk cilvēkus.
20. Nelietojiet līdzekļus, kas paātrina atkausēšanas vai tīrīšanas procesu, izņemot tos, kurus ieteicis ražotājs.
21. lerīce jāuzglabā telpā, kurā pastāvīgi nedarbojas aizdedzes avoti, piemēram: atklāta uguns, gāzes ierīces vai elektriskie sildītāji.

PIRMS PIRMĀS LIETOŠANAS - (E attēls)

Savienojiet savienotājus ar gaisa izplūdes kanālu šādi:

1. Izvelciet gaisa izplūdes kanālu (10), izvelkot abus kanāla galus.
2. leskrūvējiet gaisa izplūdes kanālu (10) gaisa izplūdes kanāla (11) savienotājā.
3. Pievienojiet ierīcei gaisa izvades kanāla (11) savienotāju.

PIEZIMES:

1. Lai izvairītos no elektromagnētiskiem traucējumiem, turiet ierīci vismaz 1 metru attālumā no televizora vai radio.
2. Nepakļaujiet ierīci tiešai saules gaismai, lai izvairītos no virsmas krāsas izbalēšanas.
3. Nepārvietojiet ierīci transportēšanas laikā vairāk par 35° vai otrādi. Ja ierīce transportēšanas laikā ir apgriezta, nolieciet to pareizi un nogaidiet 2–4 stundas pirms tās iedarbināšanas.
4. Novietojiet iekārtu uz līdzenas virsmas ar mazāk nekā 5° slīpumu.
5. lekārta darbojas efektīvāk noteiktās telpu vietās, izvēlieties labāko atrašanās vietu:

- Blakus logam, durvīm vai franču logam.

- levērojiet vajadzīgo attālumu no atgaitas gaisa izplūdes līdz sienai vai citiem škēršļiem vismaz 60 cm.

- Pagariniet gaisa šlūteni, lai nodrošinātu, ka gaisa šljūtenes otrā galā ir atstarpe starp loga durvīm, franču logu vai sienas caurumu.

- Gaisa izplūdi vai ieplūdi nevar aizsprostot aizsargtīkls vai kāds šķērslis.

Lai pagarinātu iekārtas kalpošanas laiku, izlaidiet kondensēto ūdeni no dzesētāja augšējās (8) un apakšējās (9) atverēm, pirms sezonas beigās ievietojat ierīci noliktavā.

IERÎCES APRAKSTS (A un B attêls)

1. Vadības panelis 2. Aukstā gaisa izplūde

2. Signāla uztvērējs 4. Tālvadības pults

3. Transportēšanas rokturis 6. Izplūdes kanāls

4. Iztvaicētāja ieplūde 8. Iztukšošanas aizbāznis

5. Priekšējā istabas temperatūras displejs 10. Gaisa izplūdes kanāls

6. Gaisa izplūdes kanāla savienotājs 12. Logu izplūdes adapteris

KONTROLES PANELIS (C attêls)

A. leslēgšanas/izslēgšanas poga B. Ventilatora ātruma poga

C. Režima poga D. Taimera / temperaturas paaugstināšanas poga
E. Taimera / temperatūras pazemināšanas poga F. Zema ātruma lampiņa
G. Ātrgaitas lampa I. Miega režīms / Bērnu blokēšanas poga
J. Automātiskā režīma lampa K. Atdzist režīma lampa
L. Sausā režīma lampa M. Ventilatora režīma lampa
N. Taimera poga O. Svārstību poga
P. Augšējā istabas temperatūras displejs R. Strāvas lampa

Tālvadības pults - attēls D

Tālvadības pults pārraida signālus sistēmai.

Poga "A" - ierīce tiks ieslēgta, kad tā tiks aktivizēta, vai tiks izslēgta, kad tā darbojas, ja nospiežat šo pogu.

Poga "C" - nospiediet to, lai izvēlētos darbības režīmu: "J", "K", "L" vai "M".

Poga "B" - nospiediet to, lai secīgi izvēlētos ventilatora ātrumu.

Poga "D" / "E" - nospiediet, lai pielāgotu telpas temperatūru un taimeri.

Poga "l" - nospiediet, lai iestatītu vai atceltu miega režīmu. Bērnu blokēšanas funkcija nav pieejama, izmantojot tālvadības pulti.

Poga "N" - nospiediet, lai iestatītu automātiskās izslēgšanās un automātiskās ieslēgšanās laiku.

Poga "O" - nospiediet, lai iestatītu vai atceltu žalūziju pagriešanas režīmu.

KONTROLES PANELA DARBIBA

AUTOMATIC / COOL / DRY / FAN

1. leslēdziet ierīci.

a) Pievienojiet ierīci.

b) Nospiediet pogu "A", pēc tam ierīce vienu reizi iepīkstas un ieslēdzas.

c) LED displeji (9 un P) parāda telpas temperatūru un sāk darboties automātiskajā režīmā.

1. Izvēlieties darbības režīmu

Nospiediet pogu "C", lai secīgi izvēlētos vēlamo darbības režīmu:

Automātiskais režīms "J" -> Dzesēšanas režīms "K" -> Žāvēšanas režīms "L" -> Ventilatora režīms "M."

1. Pielāgojiet temperatūru

Temperatūru var iestatīt diapazonā no 15 ° -31 ° C. Nospiediet “D” vai “E” pogu, lai vienu reizi nospiežot palielinātu vai samazinātu temperatūru par 1 ° C. lerīces LED panelis 5 sekundes parāda mērka temperatūru un pēc tam parāda istabas temperatūru.

1. Pielāgojiet ventilatora ātrumu

Nospiediet pogu "B", lai secīgi izvēlētos vēlamo ventilatora ātrumu.

Vēlreiz nospiežot pogu "A", ierīce atskanēs "di" un pārstās darboties.

1. Nospiediet šo pogu "I", lai ieietu ierīces miega režīmā, vai turiet pogu dažas sekundes, lai ieslēgtu bērnu bloķešanas funkciju.

2. Nospiediet šo pogu "N", lai iestatītu izslēgšanu laikā.

3. Nospiediet šo pogu "O", lai iestatītu gaisa šūpošanās svārstības kreisajā un labajā virzienā.

Katra režima darbības princips:

AUTO "J" režīms:

Kad ir izvēlēta "J" režīma darbība, iekštelpu temperatūras sensors darbojas automātiski un izvēlas vienu no tālāk norādītajiem darbības režīmiem.

* Ja telpas temperatūra ir ≥24 ° C, iekārta automātiski izvēlēsies atdzesēšanas režīmu "K".

vai

*Ja istabas temperatūra ir < 24 ° C, iekārta automātiski izvēlēsies liela ventilatora ātruma režīmu "M. ..".

Kad ir izvēlēta automātiskā režīma "J" darbība, iekštelpu temperatūras sensors darbojas automātiski, tas izvēlas darbības režīmu starp ventilatora "M" režīmu vai "K" vēsuma režīmu, lai saglabātu vēlamo istabas temperatūru.

Sausais "L" režīms (telpas gaisa sausināšana):

1. Centrbēdzes ventilators darbosies ar mazu ātrumu, un ātrumu nevar regulēt.

2. Kompresors apstāsies pēc 8 minūšu darbības, pēc tam atkal darbosies pēc 6 minūtēm.

3. lerīce pienem pastāvīgas temperatūras sausināšanas režīmu, un temperatūras regulēšana nav efektīva.

BRĪDINĀJUMS:

Darbinot ierīci mainīga mitruma apstākļos, iztukšošanas aizbāžņam (8) jābūt pastāvīgi atvērtam un jānodrošina pastāvīga ūdens novadīšana. Jūs varat uzstādīt komplektā iekļauto cauruli, lai ielej ūdeni ārējā tvertnē vai kanalizācijā.

COOL "K" režīms:

1. Kad telpas temperatūra ir augstāka par vadības panelī iestatīto temperatūru, kompresors sāk darboties.
2. Ja telpas temperatūra ir zemāka par vadības panelī noteikto temperatūru, kompresora apstāšanās un augšējais ventilators darbojas ar sākotnēji iestatīto ātrumu.

Ventilatora "M." režims.

1. Centrbēdzes ventilators darbojas ar iestatīto ātrumu, un kompresors nedarbojas.
2. Temperatūras regulēšana nav efektīva.

Taimera darbība "N":

1. Nospiediet "N" pogu, lai iestatītu automātiskās izslēgšanās laiku, kamēr iekārta darbojas.
2. Nospiediet "N" pogu, lai iestatītu automātisko ieslēgšanās laiku, kamēr iekārta ir gatava.
3. Laiku var regulēt diapazonā no 1 stundas līdz 24 stundām, nospiežot pogu "D" (+) vai "E" (-).

Miega režima "l" darbība:

1. Miega režīms darbojas, kad ierīce ir dzesēšanas režīmā "K".
2. Nospiediet pogu "l" vēsā režīmā "K", tad iekārta darbosies miega režīmā un augšupvērstais centrbēdzes ventilators automātiski ieslēgsies zemā ātrumā. lestatītā temperatūra paaugstināsies par 1 °C pēc vienas stundas un palielināsies par 2 °C pēc divām stundām. Pēc sešām stundām ierīce pārtrauks darboties.
   Dažas sekundes nepärtraukti nospiediet pogu “I”, lai ieslēgtu bērnu blokēšanas funkciju, tad visas vadības panela pogas tiks deaktivizētas. Lai izslēgtu bērnu blokēšanas funkciju, dažas sekundes vēlreiz nospiediet pogu “I”.

Šūpoles "O" režima darbība:

Kad ierīce ir ieslēgta, nospiediet pogu "O", žalūzija ieslēgsies vai izslēgsies. Kad tas ir ieslēgts, žalūzija var pagriezties pa kreisi un pa labi 60 grādu robežas. Vēlreiz nospiediet pogu "O", žalūzija pārtrauks šūpošanos.

Piezīme:

Galvenajam vadības panelim ir atmiņas funkcija, kad ierīce ir gatava darbam, bet ir apturēta, galvenā vadības pults var iegaumēt darba režīma inicializāciju. Ieslēdzot iekārtu, tā darbosies tāpat kā iepriekšējā darba režīmā, nav nepieciešams atkārtoti atiestatīt darba režīmu. (Šis nosacījums nav pieejams, ja iekārta ir AUTO režīmā "J".)

Tālvadības pults

1. Bīdiet aizmugurējo vāku, lai atvērtu un nonemtu bateriju izolācijas plēvi.
2. levietojiet baterijas slotā, tām jāatbilst "+" un "-" zīmēm uz tālvadības pults.
3. Ilgu laiku nelietojiet, iznemiet baterijas.
4. Lai novērstu vides piesārnojumu, izņemiet izlietotās baterijas un atbrīvojieties no drošības un atbilstoši.
   Lai darbinātu ierīci, pavērsiet tālvadības pulti (4) pret signāla uztvērēju. Tālvadības pults vadīs ierīci 5 metru attālumā, norādot uz ierīces signāla uztvērēju.

AIZSARDZĪBAS IERĪCES

Aizsargierīce var iedarbināt un apturēt ierīci šādos gadījumos:

1. dzesēšanas režīmā: iekštelpu gaisa temperatūra ir virs 43 °C (109 °F)
2. dzesēšanas režīmā: istabas temperatūra ir zemāka par 15 °C (59 °F)
3. sausināšanas režīmā: istabas temperatūra ir zemāka par 15 ° C (59 ° F).
   Ja ierīce darbojas dzesēšanas režīmā “K” vai sausā “L” režīmā ar atvērtām durvīm vai logu ilgu laiku, kad relatīvais mitrums pārsniedz 80%, no izplūdes atveres var pilēt lejā.

Aizsardzības ierīce darbosies šādos gadījumos:

1. lerīces restartēšana tūlīt pēc darba pārtraukšanas vai izvēlētā režīma maiņas darba laikā jāgaida 3 minūtes.
2. Ja kontaktdakša ir atvienota, pēc restartēšanas ierīce atgriezīsies sākotnējā režīmā, TIMER ON un TIMER OFF - jāiestata vēlreiz.

PIEZIME: šajā ierīcē ir paslēpta kondensācijas ūdens pārstrāde. Kondensācijas ūdens dalēji tiek pārstrādāts starp kondensatoru un ūdens plāksni. Kad ūdens līmenis paaugstinās līdz augšējam līmenim, iedegas pludiņa slēdzis un ūdens piepildīšanas indikators (E4), lai atgādinātu par iztukšošanas ūdeni. Lūdzu, pārtrauciet strāvas padevi, pārvietojiet ierīci uz piemērotu vietu, noņemiet iztukšošanas aizbāzni, pilnībā izlejiet ūdeni. Pēc iztukšošanas atkārtoti ievietojiet kontaktdakšu, pretējā gadījumā ierīce var noplust

un padarīt jūsu istabu mitru.

Ja iekārta ir novietota stāvoklī, kurā ieplūst notekūdeņi, jūs varat arī savienot iztukšošanas atveri ar kanalizācijas atveri, lai iztukšotu ūdeni. Komplektam ir pievienota kanalizācijas caurule: iekšējais diametrs 9mm, ārējais diametrs 12mm, materiāls: PVC.

Traucējummeklēšana

1) Problēma: nestrādājiet.

Analize:

a) iespējams, ir aizsprostots aizsargs vai drošinātājs, lūdzu, pagaidiet 3 minūtes un sāciet no jauna, iespējams, aizsargierīce neļauj ierīcei darboties.
c) varbūt tālvadības pults baterijas ir izlādējušās.
d) varbūt kontaktdakša nav pareizi pievienota.
2) Problēmas: darbojas tikai īsu laiku

Analize:

a) ja iestatītā temperatūra ir tuvu istabas temperatūrai, varat pazemināt iestatīto temperatūru.
b) varbūt gaisa izplūdi aizškērso škērslis. Nonemiet škērsli.
3) nepatikšanas: darbojas, bet ne atdziest

Analyze:

a) varbūt durvis vai logs ir atvērti.
b) varbūt tuvumā atrodas kāda cita ierīce, kas darbojas siltumā, piemēram, sildītājs vai lampa utt.
c) gaisa filtrs ir netīrs, lūdzu, notīriet to.
d) ir blokēta gaisa izplūde vai ieplūde.
e) iestatītā temperatūra ir pārāk augsta.
4) Problēma: ūdens noplūde pārvietošanās laikā.

Analize:

a) pirms pārvietošanas iztukšojiet kondensātu.
b) lai izvairitos no ūdens noplūdes, lūdzu, novietojiet ierīci uz līdzenas zemes.
5) Problēma: nestrādājiet un pilns ūdens indikators "E4"

Analize:

a) izvelciet gumijas aizbāzni, lai iztukšotu ūdeni.
b) ja tas bieži ir šādā stāvoklī, lūdzu, sazinieties ar kvalificētu servisa tehniķi.
6) Problēma: ierīce neizdodas startēt.

Analize:

a) varbūt nav pievienots. Tātad, pievienojiet to.
b) varbūt kontaktdakšas vai kontaktligzdas bojājumi. Aizstāt ar pakalpojumu sniedzēju.
c) varbūt drošinātājs ir salauzts. Nomainiet drošinātāju ar pakalpojumu sniedzēju (specifikācija: 3,15A/250VAC).
7) Problēma: ierīce automātiski apstājas.

Analyze:

a) izslēgšanas laiks vai sasniegta iestatītā temperatūra. Restartējiet to vai gaidiet automātisko pārslēgšanos.

8) Problēma: režīmā COOL "K" nav auksta gaisa.

Analyze:

a) istabas temperatūra ir zemāka par iestatīto temperatūru. Tā ir normāla parādība, iekārta automātiski pārslēgsies, kamēr telpas temperatūra ir augstāka par iestatīto temperatūru.
b) lerīce ir aizsargāta pret salu. lerīce automātiski pārslēgsies pēc aizsardzības pret salu beigām.
9) Problēma: gaismas diode parāda klūmes kodu "E2"

Analize:

a) istabas temperatūras sensors nedarbojas vai ir bojāts. Nomainiet pakalpojumu sniedzējs telpas temperatūras sensoru.

10) Problēma: LED parāda klūmes kodu "E3"

Analize:

a) iztvaicētāja ellas caurules sensors neizdodas vai ir bojāts. Pakalpojumu sniedzējs nomainiet iztvaicētāja spoles caurules sensoru.

11) Problēma: LED parāda klūmes kodu "E4"

Analize:

a) brīdinājums par pilnu ūdeni. Izlejiet ūdeni.

TİRİŞANA UN APKOPE

lerīces apkope

1. Pirms atvienošanas no barošanas avota vispirms izslēdziet ierīci.
2. Noslaukiet ar mīkstu un sausu drānu. Ja ierīce ir ľoti netīra, izmantojiet remdenu ūdeni zem 40 ° C.

3. Nekad neizmantojiet ierīces tīrīšanai gaistošas Ⅲvielas, piemēram, benzīnu vai pulēšanas pulveri.
   Gaisa filtra apkope
   Gaisa filtrs ir jātīra ik pēc 2 nedēlām, ja ierīce darbojas ārkārtīgi puteklainā vidē. Notīriet šādi:

4. Vispirms apturiet ierīci, paceliet gaisa filtru uz augšu (F attēls).

5. Notīriet un atkal uzstādiet gaisa filtru.

6. Ja netīrumi ir pamanāmi, nomazgājiet tos ar mazgāšanas līdzekļa škīdumu remdenā ūdenī. Pēc tīrīšanas nosusiniet to ēnainā un vēsā vietā, pēc tam uzstādiet to no jauna.

Apkope pēc lietošanas

1. Ja ierīce netiks lietota ilgāku laiku, noteikti izvelciet iztukšošanas atveres gumijas aizbāzni (8), lai iztukšotu ūdeni.
2. Turiet ierīci kopā ar ventilatoru tikai pusi dienas saulainā dienā, lai izžāvētu ierīci un novērstu tās sapelēšanu.
3. Apturiet ierīci un izvelciet strāvas vada kontaktdakšu, pēc tam izņemiet tālvadības pults baterijas un pareizi uzglabājiet ierīci.
4. Notīriet gaisa filtru un uzstādiet to atpakal.
5. Nonemiet gaisa šlūtenes un uzglabājiet tās pareizi, un cieši aizveriet caurumu.

TEHNISKIE DATI:

Dzesēšanas jauda pie BTU: 7000 BTU / stundā

Dzesēšanas jauda vatos: 2000

Energijas patēriņš (dzesēšana) W: 750 W

Skalums: <= 65dB

Gaisa plūsma: 250 m3 / h

Enerğijas klase: A

Taimeris: 24 stundas

R290 dzesēšanas škīdruma svars: maks. 135 grami

Piesardzība, ugunsbīstamība.

NAV caurdurt un nededzināt.

Nemiet vērā, ka dzesēšanas škidrumam nedrīkst būt smakas.

Maksimālais dzesēšanas šķidruma uzlādes daudzums: 135 g.

Apkārtējās vides aizsardzība. Kartona iepakojumu, lūdzu, nododiet otreizējai pārstrādei. Polietilēna maisiņus (PE) izmest plastmasas izstrādājumiem paredzētajos konteineros. Lietotās elektropreces nododiet attiecīgajos pieņemšanas punktos. Ierīcē satur bīstamas sastāvdaļas, kas var izraisīt draudus apkārtējai videi. Elektroierīce jānodod tā, lai ierobežotu tās atkārtotu izmantošanu. Ja ierīcē atrodas baterijas, izņemiet tās un nododiet pieņemšanas punktā atseviški. Produktu neizmest sadzīves atkritumu konteinerā!

EESTI

ÜLDISED OHUTUSTINGIMUSED

OLULISED OHUTUSJUHISED LUGEGE ETTEVAATUST JA HOIDKE TULEVIKKU
