BRUGSANVISNING AD 7852 ADLER

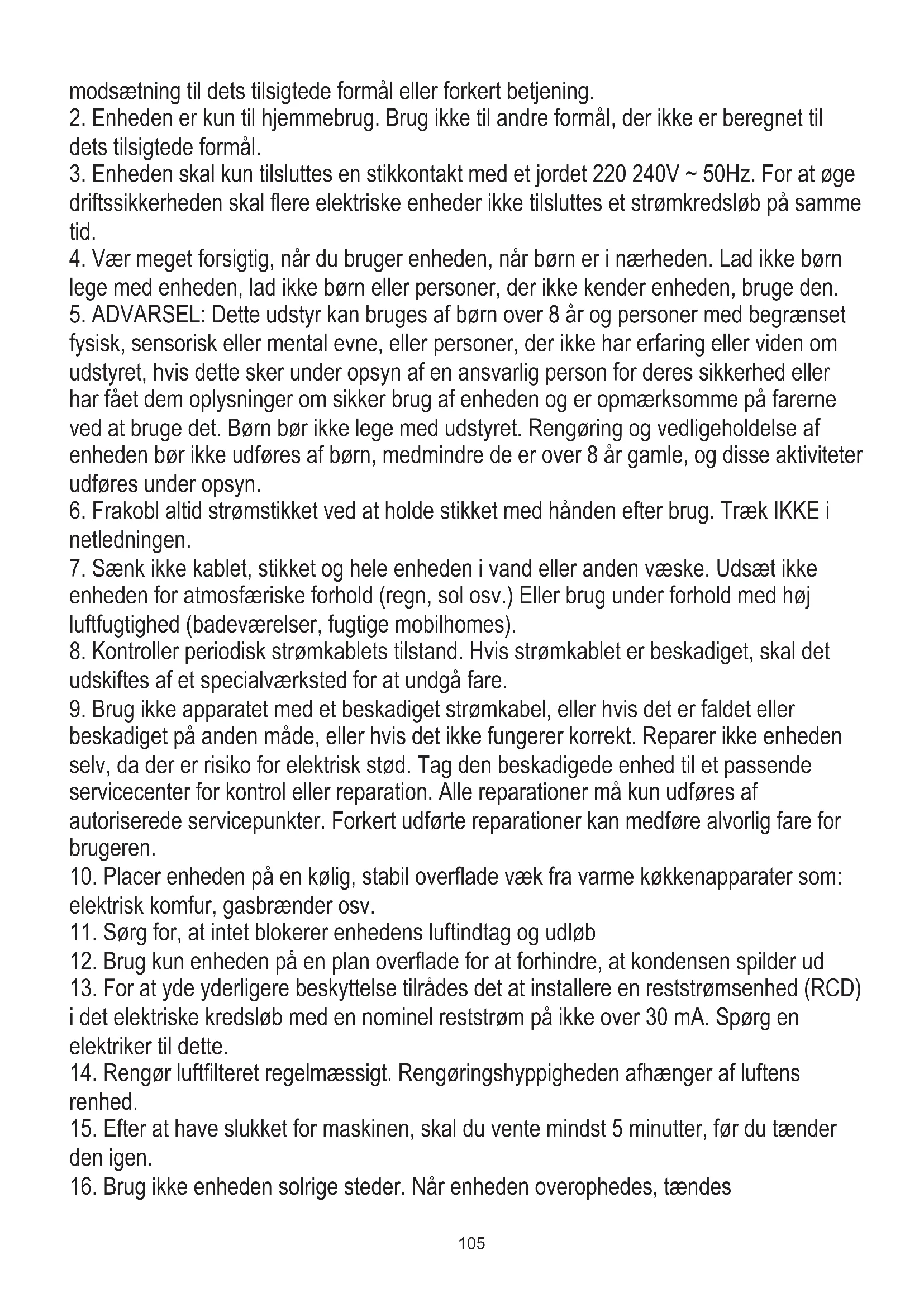

1. Før du bruger enheden, skal du læse betjeningsvejledningen og følge instruktionerne i den. Producenten er ikke ansvarlig for skader forårsaget af brug af enheden i

modsætning til dets tilsigtede formål eller forkert betjening.

1. Enheden er kun til hjemmebrug. Brug ikke til andre formål, der ikke er beregnet til dets tilsigtede formål.
2. Enheden skal kun tilsluttes en stikkontakt med et jordet 220 240V \~ 50Hz. For at øge driftssikkerheden skal flere elektriske enheder ikke tilsluttes et strømkredsløb på samme tid.
3. Vær meget forsigtig, når du bruger enheden, når børn er i nærheden. Lad ikke børn lege med enheden, lad ikke børn eller personer, der ikke kender enheden, bruge den.
4. ADVARSEL: Dette udstyr kan bruges af børn over 8 år og personer med begrænset fysisk, sensorisk eller mental evne, eller personer, der ikke har erfaring eller viden om udstyret, hvis dette sker under opsyn af en ansvarlig person for deres sikkerhed eller har fået dem oplysninger om sikker brug af enheden og er opmærksomme på farerne ved at bruge det. Børn bør ikke lege med udstyret. Rengøring og vedligeholdelse af enheden bør ikke udføres af børn, medmindre de er over 8 år gamle, og disse aktiviteter udføres under opsyn.
5. Frakobl altid strømstikket ved at holde stikket med hånden efter brug. Træk IKKE i netledningen.
6. Sænk ikke kablet, stikket og hele enheden i vand eller anden væske. Udsæt ikke enheden for atmosfæriske forhold (regn, sol osv.) Eller brug under forhold med høj luftfugtighed (badeværelser, fugtige mobilhomes).
7. Kontroller periodisk strømkablets tilstand. Hvis strømkablet er beskadiget, skal det udskiftes af et specialværksted for at undgå fare.
8. Brug ikke apparatet med et beskadiget strømkabel, eller hvis det er faldet eller beskadiget på anden måde, eller hvis det ikke fungerer korrekt. Reparer ikke enheden selv, da der er risiko for elektrisk stød. Tag den beskadigede enhed til et passende servicecenter for kontrol eller reparation. Alle reparationer må kun udføres af autoriserede servicepunkter. Forkert udførte reparationer kan medføre alvorlig fare for brugeren.
9. Placer enheden på en kølig, stabil overflade væk fra varme køkkenapparater som: elektrisk komfur, gasbrænder osv.
10. Sørg for, at intet blokerer enhedens luftindtag og udløb
11. Brug kun enheden på en plan overflade for at forhindre, at kondensen spilder ud
12. For at yde yderligere beskyttelse tilrådes det at installere en reststrømsenhed (RCD) i det elektriske kredsløb med en nominel reststrøm på ikke over 30 mA. Spørg en elektriker til dette.
13. Rengør luftfilteret regelmæssigt. Rengøringshyppigheden afhænger af luftens renhed.
14. Efter at have slukket for maskinen, skal du vente mindst 5 minutter, før du tænder den igen.
15. Brug ikke enheden solrige steder. Når enheden overophedes, tændes

overophedningsbeskyttelsen enheden.

1. For at sikre effektiv afkøling skal der holdes en afstand på mindst 60 cm mellem enhedens sidevægge og væggen eller møbler eller gardiner.
2. På grund af enhedens begrænsede ydeevne, hvis forskellen mellem måltemperaturen og omgivelsestemperaturen er for stor, er måske ikke måltemperaturen nået.
3. For at reducere risikoen for brand, elektrisk stød eller personskade, når du bruger klimaanlægget, skal du følge følgende grundlæggende forholdsregler:

a) Tilslut til et jordet stikkontakt med 3 stifter.
b) Fjern ikke jordforbindelsesstangen.
c) Brug ikke adapteren.
d) Brug ikke en forlængerledning.
e) Frakobl klimaanlægget før service.
f) Brug to eller flere personer til at flytte og installere klimaanlægget.
20. Brug ikke andre midler, der fremskynder afrimnings- eller rengøringsprocessen, bortset fra dem, der er anbefalet af producenten.
21. Enheden skal opbevares i et rum uden konstant drift af antændelseskilder, for eksempel: åben ild, gasapparater eller elektriske opvarmere.

F∅R F∅RSTE BRUG - (billede E)

1. Forlæng luftudstødningskanalen (10) ved at trække kanalens to ender ud.
2. Skru luftudstødningskanalen (10) ind i stikket på luftudstødningskanalen (11).
3. Tilslut stikket til luftudstødningskanalen (11) til enheden.

BEMÆRKNINGER:

1. Hold enheden mindst 1 meter væk fra tv eller radioer for at undgå elektromagnetisk interferens.
2. Udsæt ikke enheden for direkte sollys for at undgå, at overfladefarven falmer.
3. Vip ikke enheden i mere end 35 ° eller på hovedet under transport. Hvis enheden er vendt under transport, skal du lægge den korrekt ned og vente 2-4 timer, før du starter den.
4. Anbring enheden på en plan overflade med en hældning på mindre end 5°.
5. Enheden fungerer mere effektivt på bestemte lokaliteter, vælg den bedste placering:
6. Ved siden af ßet vindue, en dør eller et fransk vindue.
7. Hold den nødvendige afstand fra returluftudgangen til væggen eller andre forhindringer mindst 60 cm.
8. Forlæng luftslangen for at sikre, at den anden ende af luftslangen har afstand mellem vinduesdøren, det franske vindue eller væghullet.
9. Luftudtag eller indtag kan ikke blokeres af beskyttelsesgitter eller nogen forhindring.

For at forlænge enhedens levetid skal det kondenserede vand tømmes fra de øverste (8) og nedre (9) kølerafløbshuller, før enheden opbevares ved slutningen af Þsæsonen.

ENHEDSBESKRIVELSE (billeder A og B)

1. Betjeningspanel 2. Koldluftudgang
2. Signalreceptor 4. Fjernbetjening
3. Transporthåndtag 6. Udstødningskanal
4. Fordamperindgang 8. Afløbsstik
5. Visning af stuetemperatur foran 10. Luftudstødningskanal
6. Stik til luftudstødningskanal 12. Vinduesudstødningsadapter

KONTROLPANEL (billede C)

A. Tænd/sluk -knap B. Knap til blæserhastighed
C. Mode -knap D. Timer / temperatur op -knap
E. Knap til timer / temperatur ned F. Lampe til lav hastighed

G. Højhastighedslampe I. Knap til slumretilstand / børnesikring

J. Automatisk mode lampe K. Cool mode lampe

L. Lampe til tør tilstand M. Ventilatorlampe

N. Timerknap O. Oscillationsknap

P. ∅verste rumtemperaturvisning R. Strømlampe

FJERNKONTROLLER - billede D

Knap "A" - apparatet startes, när det tændes eller stoppes, när det er i drift, hvis du trykker på denne knap.

Knap "C" - tryk på den for at vælge driftstilstand: "J", "K", "L" eller "M".

Knap "B" - tryk på den for at vælge blæserhastighed i rækkefølge.

Knap "D" / "E" - tryk for at justere rumtemperaturen og timeren.

Knap "l" - tryk for at indstille eller annullere dvaletilstand. Børnesikringsfunktion er ikke tilgængelig via fjernbetjening.

Knap "N" - tryk for at indstille tidspunktet for automatisk slukning og automatisk tænding.

Knap "O" - tryk for at indstille eller annullere lamellernes svingningstilstand.

BETJENING AF KONTROLPANELET

AUTOMATISK / K∅L / T∅RR / VENTILATOR

1. Tænd for enheden.

a) Tilslut enheden.

b) Tryk på "A" -knappen, derefter bipper enheden en gang og tændes.

c) LED -displays (9 og P) viser rumtemperaturen og begynder at arbejde i automatisk tilstand.

2.Vælg driftstilstand

Tryk på knappen "C" for at vælge den ønskede driftsmåde efter rækkefølge:

Automatisk tilstand "J" -> Køletilstand "K" -> Tørretilstand "L" -> Ventilatorindstilling "M."

1. Juster temperaturen

Temperaturen kan indstilles inden for et område på 15 ° -31 ° C. Tryk på knappen "D" eller "E" for at øge eller sænke temperaturen med 1 ° C ved at trykke én gang. Enhedens LED -panel viser måltemperaturen i 5 sekunder og viser derefter stuetemperaturen.

1. Juster blæserhastighed

Tryk på knappen "B" for at vælge en ønsket blæserhastighed vist efter rækkefølge:

Lav hastighed "F" -> Høj hastighed G

1. Strøm

1. Tryk på denne knap "l" for at gå ind i enhedens dvaletilstand, eller behold knappen i nogle sekunder for at slå børnesikringsfunktionen til.

2. Tryk på denne knap "N" for at indstille en tidsbestemt nedlukning.

3. Tryk på denne knap "O" for at indstille svingning af luftsving i venstre og højre retning.

Når funktionen "J" er valgt, fungerer indendørstemperaturføleren automatisk, og den vælger en af õnedenstående driftstilstande:

* Når rumtemperaturen ≥24 ° C, vælger enheden automatisk kølemodus "K" -tilstand.

eller

*Når rumtemperaturen < 24 °C, vælger enheden automatisk høj blæserhastighedstilstand "M. ..".

Når først den automatiske tilstand "J" er valgt, indendørs temperatursensor fungerer automatisk, den vælger driftstilstand mellem ventilator "M" -tilstand eller "K" køletilstand for at beholde den ønskede stuetemperatur.

Tør tilstand "L" (affugtning af rumluft):

1. Centrifugalventilatoren kører ved lav hastighed, og hastigheden kan ikke justeres.

2. Kompressoren stopper efter at have kørt 8 minutter, og kører derefter igen efter 6 minutter.

3. Enheden vedtager affugtningstilstand med konstant temperatur, og justeringen af temperaturen er ikke effektiv.

ADVARSEL:

Ved betjening af enheden under betingelser med varierende luftfugtighed skal afløbsproppen (8) være konstant åben og sikre

konstant vandafledning. Du kan montere røret, der er inkluderet i sættet, for at hælde vand i en ekstern tank eller afløb. K∅L "K" -tilstand:

1. Når rumtemperaturen er højere end den indstillede temperatur på kontrolpanelet, begynder kompressoren at køre.
2. Når rumtemperaturen er lavere end den indstillede temperatur på betjeningspanelet, stopper kompressoren og den øvre blæser med den oprindelige indstillede hastighed.

1. Centrifugalventilatoren kører med den indstillede hastighed, og kompressoren kører ikke.
2. Justering af temperaturen er ikke effektiv.

Timerbetjening "N":

1. Tryk på "N"-knappen for at indstille automatisk slukningstid, mens enheden kører.
2. Tryk på knappen "N" for at indstille automatisk tændtid, mens enheden er klar.
3. Tiden kan justeres inden for et område fra 1 time til 24 timer ved at trykke på knappen "D" (+) eller "E" (-).

1. Dvaletilstanden fungerer, når enheden er under afkøling "K".
2. Tryk på knappen "I" i køletilstand "K", derefter fungerer enheden i dvaletilstand, og den opadgående centrifugalventilator skifter automatisk til lav hastighed. Den indstillede temperatur stiger med 1 °C efter en time og stiger 2 °C efter to timer. Efter seks timer holder enheden op med at køre.
   Tryk på knappen "I" kontinuerligt i nogle sekunder for at tænde for børnesikringen, så deaktiveres alle knapper på betjeningspanelet. For at deaktivere børnesikringsfunktionen skal du trykke på knappen "I" i et par sekunder igen.

Når enheden er tændt, skal du trykke på knappen "O", lamellen tændes eller slukkes. Når den er tændt, kan lamellen svinge til venstre og højre side inden for 60 grader. Tryk på knappen "O" igen, lamellen stopper med at svinge.

Varsel:

Hovedkontrolkortet har hukommelsesfunktion, når enheden er klar til at køre, men i stopstatus, kan hovedkontrolkortet huske initialiseringen af Ⅲarbejdstilstand. Når du tænder enheden, fungerer den som den samme aktivering af arbejdstilstand som sidste gang, det er ikke nødvendigt at nulstille arbejdstilstanden igen. (Denne betingelse er ikke tilgængelig, når enheden er i AUTO - tilstand "J".)

FJERNBETJENING

1. Skub bagdækslet for at åbne og afmonter isoleringsfilmen på batterierne.
2. Sæt batterierne inde i åbningen, skal svare til tegnene "+" og "-" på fjernbetjeningen.
3. Tag batterierne i lang tid uden brug.
4. For at forhindre miljøforurening skal de brugte batterier tages ud og bortskaffes på forsvarlig vis.
   For at betjene enheden skal fjernbetjeningen (4) rettes mod signalreceptoren. Fjernbetjeningen betjener enheden på 5 meters afstand, när den peger på enhedens signalreceptor.

BESKYTTENDE ENHEDER

Beskyttelsesanordningen kan snuble og standse apparatet i nedenstående tilfælde:

1. ved køletilstand: indendørs lufttemperatur er over 43 °C (109 °F)
2. ved køletilstand: stuetemperatur er under 15 °C (59 °F)
3. ved affugtningstilstand: stuetemperatur er under 15 °C (59 °F).
   Hvis enheden kører i kølende "K" eller tør "L" -tilstand med dør eller vindue åbnet i lang tid, når den relative luftfugtighed er over 80%, kan der dryppe dug fra stikkontakten.

Beskyttelsesanordningen fungerer i følgende tilfælde:

1. Genstart af enheden umiddelbart efter arbejdsstop eller ændring af den valgte tilstand, mens du arbejder, skal du vente 3 minutter.
2. Hvis stikket er fjernet, skal enheden efter genstart vende tilbage til den oprindelige tilstand, TIMER ON og TIMER OFF - skal indstilles igen.

BEMÆRK: der er gemt genanvendelse af kondensvand inde i denne enhed. Kondensvandet genbruges delvis mellem kondensatoren og vandpladen. Når vandstanden stiger til det øverste niveau, lyser svømmerafbryderen og vandindikatoren (E4) for at minde om dræning af vand. Afbryd venligst strømforsyningen, flyt apparatet til et passende sted, fjern aftapningsskruen, tøm vandet helt ud. Efter afløbet skal du installere stikket igen, da apparatet kan lække og gøre dit værelse vådt.

Hvis apparatet er anbragt i en position, der tillader drænvand, kan du også tilslutte afløbshullet til afløbsporten for at dræne vandet. Afløbsrør tilføjes til kittet, det er: indvendig diameter 9 mm, udvendig diameter 12 mm, materiale: PVC.

Fejlfinding

1) Problem: Arbejd ikke.

Analyse:

a) måske er beskyttelsestur eller sikring gået. Vent i 3 minutter, og start igen, beskyttelsesenhed forhindrer muligvis, at enheden fungerer.

c) måske er batterierne i fjernbetjeningen opbrugte.

d) stikket er måske ikke sat ordentligt i.

2) Problem: virker kun i kort tid

Analyse:

a) hvis den indstillede temperatur er tæt på stuetemperatur, kan du sænke den indstillede temperatur.

b) måske er luftudtag blokeret af forhindring. Tag forhindringen væk.

3) Problem: Virker, men køler ikke af

Analyse:

a) måske er døren eller vinduet åbent.

b) måske i nær afstand er der et andet apparat varmearbejdende som varmelegeme eller lampe osv.

c) luftfilteret er snavset, rengør det.

d) luftudtag eller indtag er blokeret.

e) den indstillede temperatur er for høj.

4) Fejl: Vandlækage under flytning.

Analyse:

a) tøm kondensatet inden flytning.

b) Placer enheden på fladt grund for at undgå vandlækage.

5) Fejl: Arbejd ikke, og vandindikatoren "E4" er fuld

Analyse:

a) træk gummiproppen ud for at dræne vand.

b) Hvis det ofte er i denne tilstand, skal du kontakte en kvalificeret servicetekniker.

6) Fejl: Enheden starter ikke.

Analyse:

a) måske ikke tilsluttet. Så tilslut det.

b) muligvis beskadigelse af stikket eller stikket. Udskift af tjenesteudbyder.

c) måske sikring gået i stykker. Udskift sikringen af tjenesteudbyder (specifikation: 3,15A/250VAC).

7) Fejl: Enheden stopper automatisk.

Analyse:

a) timingen lukkes eller den indstillede temperatur nås. Genstart det, eller vent på auto-switch.

8) Problemer: ingen kold luft under K∅L "K" -tilstand.

Analyse:

a) stuetemperatur er lavere end den indstillede temperatur. Det er et normalt fænomen, maskinen skifter automatisk, mens rumtemperaturen er højere end den indstillede temperatur.

b) Enheden går i frostbeskyttelse. Enheden skifter automatisk, når frostbeskyttelsen er forbi.

9) Fejl: LED viser fejlkode "E2"

Analyse:

a) rumtemperaturføler svigter eller beskadiges. Udskift rumtemperaturføleren af tjenesteudbyderen.

10) Fejl: LED viser fejlkode "E3"

Analyse:

a) fordamperens olierørssensor svigter eller er beskadiget. Udskift fordamperspiralrørsensoren af serviceudbyder.

a) advarsel om fuld vand. Tøm vandet ud.

RENG∅RING OG VEDLIGEHOLDELSE

Vedligeholdelse af enheden

1. Sluk først for enheden, inden du afbryder strømforsyningen.

2. Tør af med en blød og tør klud. Brug lunkent vand under 40 °C til rengøring, hvis apparatet er meget snavset.

3. Brug aldrig flygtige stoffer som benzin eller poleringspulver til at rengøre enheden.

Vedligeholdelse af luftfilter

Det er nødvendigt at rengøre luftfilteret hver anden uge, hvis enheden fungerer i et ekstremt støvet miljø. Rengør som følger:

1. Stop enheden først, skub luftfilteret op (billede F).

2. Rengør og geninstaller luftfilteret.

3. Hvis snavs er iøjnefaldende, vask det med en opløsning af vaskemiddel i lunkent vand. Efter rengøring tør det på et skyggefuldt

og køligt sted, og geninstaller det.

Vedligeholdelse efter brug

1. Hvis enheden ikke skal bruges i længere tid, skal du sørge for at trække afløbshullets gummiprop (8) ud for at tømme vandet.
2. Lad apparatet kun køre med ventilator i en halv dag i løbet af en solskinsdag for at tørre apparatet indeni og undgå at det mugner.
3. Stop enheden, og træk netledningen ud, tag derefter batterierne i fjernbetjeningen ud, og opbevar enheden korrekt.
4. Rengør luftfilteret, og geninstaller det.
5. Fjern luftslangerne, og opbevar dem korrekt, og dæk hullet tæt til.

TEKNISK DATA:

Kølekapacitet ved BTU: 7000 BTU / time

Kølekapacitet i watt: 2000

Energiforbrug (køling) W: 750 W

Lydstyrke: <= 65dB

Luftmængde: 250 m3 / t

Energiklasse: A

Timer: 24 timer

R290 kølemiddelvægt: maks. 135 gram

Må IKKE gennembore eller brænde.

Vær opmærksom på, at kølemediet muligvis ikke indeholder en lugt.

Den maksimale mængde kuldemedie: 135 g.

Af hensyn til miljøet ..

Venligst overfør papemballage til affaldspapir. Hæld polyethylenposer (PE) i plastbeholderen Slidt enhed skal returneres til det relevante punkt opbevaring, fordi det er farligt i enheden ingredienser kan udgøre en trussel for miljøet. Den elektriske enhed skal overleveres for at begrænse dets genanvendelse og brug. Hvis i enheden der er batterier, fjern dem og vende tilbage til punktet opbevares separat.
