MANUAL DE USUARIO AD 7852 ADLER

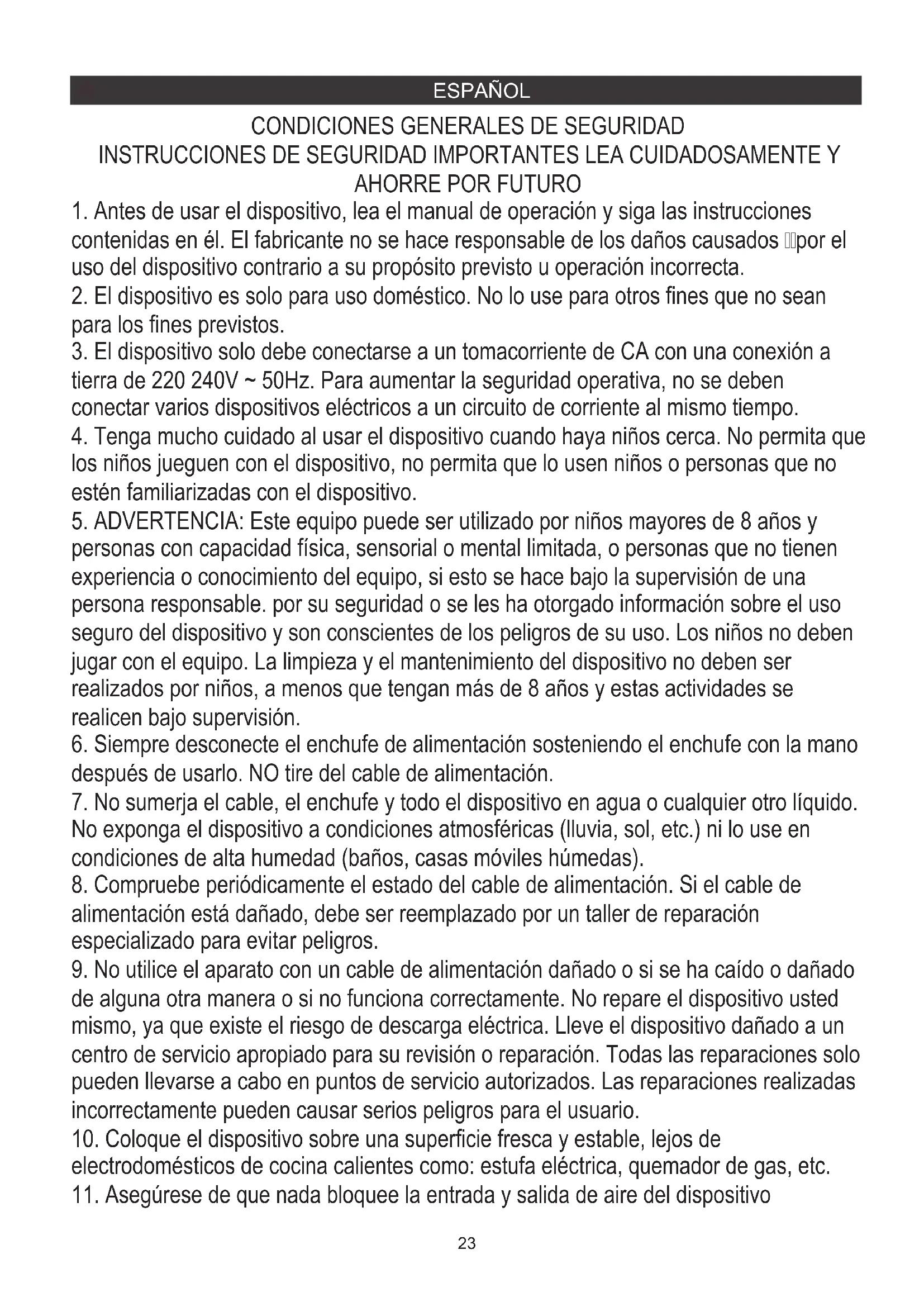

1. Antes de usar el dispositivo, lea el manual de operación y siga las instrucciones

contenidas en él. El fabricante no se hace responsable de los daños causados por el uso del dispositivo contrario a su propósito previsto u operación incorrecta.

2. El dispositivo es solo para uso doméstico. No lo use para otros fines que no sean

para los fines previstos.

3. El dispositivo solo debe conectarse a un tomacorriente de CA con una conexión a

tierra de 220 240V ~ 50Hz. Para aumentar la seguridad operativa, no se deben conectar varios dispositivos eléctricos a un circuito de corriente al mismo tiempo.

4. Tenga mucho cuidado al usar el dispositivo cuando haya niños cerca. No permita que

los niños jueguen con el dispositivo, no permita que lo usen niños o personas que no estén familiarizadas con el dispositivo.

5. ADVERTENCIA: Este equipo puede ser utilizado por niños mayores de 8 años y

personas con capacidad física, sensorial o mental limitada, o personas que no tienen experiencia o conocimiento del equipo, si esto se hace bajo la supervisión de una persona responsable. por su seguridad o se les ha otorgado información sobre el uso seguro del dispositivo y son conscientes de los peligros de su uso. Los niños no deben jugar con el equipo. La limpieza y el mantenimiento del dispositivo no deben ser realizados por niños, a menos que tengan más de 8 años y estas actividades se realicen bajo supervisión.

6. Siempre desconecte el enchufe de alimentación sosteniendo el enchufe con la mano

después de usarlo. NO tire del cable de alimentación.

7. No sumerja el cable, el enchufe y todo el dispositivo en agua o cualquier otro líquido.

No exponga el dispositivo a condiciones atmosféricas (lluvia, sol, etc.) ni lo use en condiciones de alta humedad (baños, casas móviles húmedas).

8. Compruebe periódicamente el estado del cable de alimentación. Si el cable de

alimentación está dañado, debe ser reemplazado por un taller de reparación especializado para evitar peligros.

9. No utilice el aparato con un cable de alimentación dañado o si se ha caído o dañado

de alguna otra manera o si no funciona correctamente. No repare el dispositivo usted mismo, ya que existe el riesgo de descarga eléctrica. Lleve el dispositivo dañado a un centro de servicio apropiado para su revisión o reparación. Todas las reparaciones solo pueden llevarse a cabo en puntos de servicio autorizados. Las reparaciones realizadas incorrectamente pueden causar serios peligros para el usuario.

10. Coloque el dispositivo sobre una superficie fresca y estable, lejos de

electrodomésticos de cocina calientes como: estufa eléctrica, quemador de gas, etc.

11. Asegúrese de que nada bloquee la entrada y salida de aire del dispositivo

12. Use el dispositivo solo en una superficie nivelada para evitar que se derrame la

13. Para proporcionar protección adicional, es aconsejable instalar un dispositivo de

corriente residual (RCD) en el circuito eléctrico con una corriente residual nominal que no exceda los 30 mA. Pregúntele a un electricista por esto.

14. Limpie el filtro de aire regularmente. La frecuencia de la limpieza depende de la

15. Después de apagar la máquina, espere al menos 5 minutos antes de volver a

16. No utilice el dispositivo en lugares soleados. Cuando el dispositivo se sobrecalienta,

la protección contra sobrecalentamiento encenderá el dispositivo.

17. Para garantizar un enfriamiento efectivo, se debe mantener una distancia de al

menos 60 cm entre las paredes laterales del dispositivo y la pared, los muebles o las cortinas.

18. Debido al rendimiento limitado del dispositivo, si la diferencia entre la temperatura

objetivo y la temperatura ambiente es demasiado grande, es posible que no se alcance la temperatura objetivo.

19. Para reducir el riesgo de incendio, descarga eléctrica o lesiones al usar el aire

acondicionado, observe las siguientes precauciones básicas: a) Conecte a una toma de corriente con conexión a tierra con 3 pines. b) No quite la punta de conexión a tierra. c) No use el adaptador. d) No use un cable de extensión. e) Desconecte el aire acondicionado antes de dar servicio. f) Use dos o más personas para mover e instalar el aire acondicionado.

20. No utilice agentes que aceleren el proceso de descongelación o limpieza que no

sean los recomendados por el fabricante.

21. El dispositivo debe almacenarse en una habitación sin operar constantemente

fuentes de ignición, por ejemplo: fuego abierto, aparatos de gas o calentadores eléctricos. ANTES DEL PRIMER USO - (imagen E) Conecte los conectores al conducto de escape de aire de la siguiente manera:

1. Extienda el conducto de escape de aire (10) extrayendo los dos extremos del conducto.

2. Atornille el conducto de escape de aire (10) en el conector del conducto de escape de aire (11).

3. Conecte el conector del conducto de escape de aire (11) al. dispositivo.

OBSERVACIONES: 1. Mantenga la unidad al menos a 1 metro de distancia de televisores o radios para evitar interferencias electromagnéticas.

2. No exponga la unidad a la luz solar directa para evitar la decoloración del color de la superficie.

3. No incline la unidad más de 35 ° o al revés durante el transporte. Si el dispositivo se ha volteado durante el transporte, colóquelo correctamente y espere de 2 a 4 horas antes de encenderlo.

4. Coloque la unidad sobre una superficie plana con una inclinación de menos de 5 °.

5.La unidad funciona de manera más eficiente en ciertas ubicaciones de habitaciones, seleccione la mejor ubicación: - Junto a una ventana, una puerta o una ventana francesa. - Mantenga la distancia requerida desde la salida de aire de retorno a la pared u otros obstáculos al menos 60 cm.25 - Extienda la manguera de aire para asegurarse de que el otro extremo de la manguera de aire tenga espacio entre la puerta de la ventana, la ventana francesa o el orificio de la pared. - La salida o entrada de aire no puede ser bloqueada por rejilla protectora ni ningún obstáculo. Para prolongar la vida útil de la unidad, drene el agua condensada de los orificios de drenaje del enfriador superior (8) e inferior (9) antes de guardar la unidad al final de la temporada. DESCRIPCIÓN DEL DISPOSITIVO (imágenes A y B)

1. Panel de control 2. Salida de aire frío

3. Receptor de señal 4. Mando a distancia

5. Asa de transporte 6. Conducto de escape

7. Entrada del evaporador 8. Tapón de drenaje

9. Pantalla de temperatura ambiente delantera 10. Conducto de salida de aire

11. Conector del conducto de escape de aire 12. Adaptador de escape de ventana

PANEL DE CONTROL (imagen C) A. Botón de encendido ON / OFF B. Botón de velocidad del ventilador C.Botón de modo D. Temporizador / Botón de aumento de temperatura E. Botón de temporizador / temperatura baja F. Lámpara de baja velocidad G. Lámpara de alta velocidad I. Modo de suspensión / Botón de bloqueo para niños J. Lámpara de modo automático K. Lámpara de modo frío L. Lámpara de modo seco M. Lámpara de modo de ventilador N. Botón del temporizador O. Botón de oscilación P. Pantalla superior de temperatura ambiente R. Lámpara de encendido MANDO A DISTANCIA - imagen D El control remoto transmite señales al. sistema. Botón "A": el aparato se iniciará cuando se energice o se detendrá cuando esté en funcionamiento, si presiona este botón. Botón "C": presiónelo para seleccionar el modo de funcionamiento: "J", "K", "L" o "M". Botón "B": presiónelo para seleccionar la velocidad del ventilador en secuencia. Botón "D" / "E": presiónelo para ajustar la temperatura ambiente y el temporizador. Botón "I": presiónelo para configurar o cancelar el modo de suspensión. La función de bloqueo para niños no está disponible a través del control remoto. Botón "N": presiónelo para configurar el tiempo de apagado automático y encendido automático. Botón "O": presiónelo para configurar o cancelar el modo de oscilación de las rejillas.

1. Encienda el dispositivo.

a) Conecte el dispositivo. b) Presione el botón "A", luego el dispositivo emite un pitido y se enciende. c) Las pantallas LED (9 y P) muestran la temperatura ambiente y comienza a funcionar en modo automático. 2.Elegir el modo de funcionamiento Presione el botón "C" para seleccionar el modo de operación deseado por secuencia: Modo automático "J" -> Modo de enfriamiento "K" -> Modo de secado "L" -> Modo de ventilador "M.”

3. Ajustar la temperatura

La temperatura se puede ajustar dentro de un rango de 15 ° -31 ° C. Presione el botón “D” o “E” para aumentar o disminuir la temperatura en 1 ° C presionando una vez. El panel LED del dispositivo muestra la temperatura objetivo durante 5 segundos y luego muestra la temperatura ambiente.

4. Ajustar la velocidad del ventilador

Presione el botón "B" para seleccionar la velocidad deseada del ventilador que se muestra por secuencia: Baja velocidad "F" -> Alta velocidad G

Cuando presiona el botón "A" nuevamente, el dispositivo sonará "di" y dejará de funcionar. 6. Presione este botón "I" para ingresar al modo de suspensión del dispositivo o mantenga el botón durante unos segundos para activar la función de bloqueo para niños.

7. Presione este botón "N" para configurar un apagado programado.26

8. Presione este botón "O" para configurar la oscilación del aire en las direcciones izquierda y derecha.

Principio de funcionamiento de cada modo: Modo AUTO "J": Una vez que se selecciona el modo de funcionamiento "J", el sensor de temperatura interior funciona automáticamente y selecciona uno de los siguientes modos de funcionamiento:

• Cuando la temperatura ambiente es ≥24 ° C, la unidad seleccionará automáticamente el modo "K" del modo frío.

• Cuando la temperatura ambiente ＜ 24 ° C, la unidad seleccionará automáticamente el modo de alta velocidad del ventilador "M.

Una vez que se selecciona la operación en modo automático “J”, el sensor de temperatura interior opera automáticamente, selecciona el modo de operación entre el modo de ventilador “M” o el modo de enfriamiento “K” para mantener la temperatura ambiente deseada. Modo seco "L" (deshumidificación del aire ambiente):

1. El ventilador centrífugo ascendente funcionará a baja velocidad y no se puede ajustar la velocidad.

2. El compresor se detendrá después de funcionar durante 8 minutos, luego funcionará nuevamente después de 6 minutos.

3. El dispositivo adopta el modo de deshumidificación de temperatura constante y el ajuste de temperatura no es efectivo. ADVERTENCIA: Al operar el dispositivo en condiciones de humedad variable, el tapón de drenaje (8) debe estar constantemente abierto y garantizar un drenaje de agua constante. Puede montar la tubería incluida en el kit para verter agua en un tanque externo o desagüe. Modo COOL "K": 1. Cuando la temperatura ambiente es más alta que la temperatura establecida en el panel de control, el compresor comienza a funcionar. 2. Cuando la temperatura de la habitación es más baja que la temperatura establecida en el panel de control, el compresor se detiene y el ventilador superior funciona a la velocidad establecida originalmente. Modo de ventilador "M.".

1. El ventilador centrífugo ascendente funciona a la velocidad establecida y el compresor no funciona. .

2. El ajuste de temperatura no es efectivo.

Operación del temporizador "N":

1. Presione el botón “N” para configurar el tiempo de apagado automático mientras la unidad está funcionando.

2. Presione el botón “N” para configurar el tiempo de encendido automático mientras la unidad está lista.

3. El tiempo se puede ajustar dentro de un rango de 1 hora a 24 horas presionando el botón "D" （+） o "E" （-）.

Funcionamiento en modo de reposo "I":

1. El modo de reposo funciona cuando la unidad está en modo "K" de refrigeración.

2. Presione el botón "I" en el modo de enfriamiento "K", luego la unidad funcionará en el modo de suspensión y el ventilador centrífugo ascendente cambiará a velocidad baja automáticamente. La temperatura establecida aumentará 1 ℃ después de una hora y aumentará 2 ℃ después de dos horas. Después de seis horas, la unidad dejará de funcionar. Presione el botón “I” continuamente durante unos segundos para activar la función de bloqueo para niños, luego se desactivarán todos los botones del panel de control. Para desactivar la función de bloqueo para niños, vuelva a pulsar el botón “I” durante unos segundos. Funcionamiento en modo de oscilación "O": Cuando el dispositivo esté encendido, presione el botón "O", la rejilla se encenderá o apagará. Cuando está encendida, la rejilla puede oscilar hacia la izquierda y hacia la derecha dentro de los 60 grados. Presione el botón "O" nuevamente, la rejilla dejará de oscilar. Aviso: El tablero de control principal tiene función de memoria, cuando el dispositivo está listo para funcionar pero en estado de parada, el tablero de control principal puede memorizar la inicialización del modo de trabajo. Cuando encienda la unidad, funcionará con la misma promulgación del modo de trabajo que la última vez, no es necesario restablecer el modo de trabajo nuevamente. (Esta condición no está disponible cuando la unidad está en el modo AUTO "J"). CONTROL REMOTO

1. Deslice la tapa trasera para abrir y quitar la película aislante de las baterías.

2. Coloque las pilas dentro de la ranura, deben corresponder a los signos "+" y "-" del mando a distancia.27

3. Durante mucho tiempo sin uso, saque las baterías.

4. Para prevenir la contaminación ambiental, saque las baterías usadas y deséchelas de manera segura y apropiada.

Para operar el dispositivo, apunte el control remoto (4) al receptor de señal. El control remoto operará el dispositivo a una distancia de 5 metros cuando apunte al receptor de señal del dispositivo.

DISPOSITIVOS DE PROTECCIÓN

El dispositivo de protección puede dispararse y detener el aparato en los casos que se enumeran a continuación:

1. en modo de enfriamiento: la temperatura del aire interior es superior a 43 ° C (109 ° F)

2. en modo de refrigeración: la temperatura ambiente es inferior a 15 ° C (59 ° F)

3. en el modo de deshumidificación: la temperatura ambiente es inferior a 15 ° C (59 ° F).

Si el dispositivo funciona en modo de enfriamiento “K” o seco “L” con la puerta o ventana abierta durante mucho tiempo cuando la humedad relativa es superior Al. 80%, el rocío puede gotear desde la salida. El dispositivo de protección funcionará en los siguientes casos: 1. Reiniciando el dispositivo inmediatamente después de detener el trabajo o cambiar el modo seleccionado mientras trabaja, debe esperar 3 minutos. 2. Si se quitó el enchufe, después de reiniciar el dispositivo volverá al modo original, TIMER ON y TIMER OFF - deben configurarse nuevamente. OBSERVACIÓN: hay reciclaje de agua de condensación escondido dentro de esta unidad. El agua de condensación se recicla parcialmente entre el condensador y la placa de agua. Cuando el nivel del agua sube al nivel superior, el interruptor de flotador y el indicador de agua llena (E4) se encienden para recordar el drenaje del agua. Corte la fuente de alimentación, mueva el aparato a un lugar adecuado, retire el tapón de drenaje y drene el agua por completo. Después del drenaje, vuelva a instalar el tapón, o el electrodoméstico podría tener fugas y mojar su habitación. Si el aparato se coloca en una posición que permita el drenaje de agua, también puede conectar el orificio de drenaje al puerto de drenaje para drenar el agua. El tubo de drenaje se agrega al kit, es: diámetro interno 9 mm, diámetro externo 12 mm, material: PVC. Solución de problemas

1) Problema: no funciona.

Análisis: a) tal vez el protector se haya disparado o el fusible esté quemado, espere 3 minutos y comience de nuevo, el dispositivo protector puede estar impidiendo que el dispositivo funcione. c) tal vez las pilas del mando a distancia estén agotadas. d) tal vez el enchufe no esté enchufado correctamente.

2) Problema: funciona solo por un corto tiempo

Análisis: a) si la temperatura establecida se acerca a la temperatura ambiente, puede reducirla. b) tal vez la salida de aire esté bloqueada por un obstáculo. Elimina el obstáculo.

3) Problema: funciona pero no enfría

Análisis: a) tal vez la puerta o la ventana estén abiertas. b) tal vez en una distancia cercana hay otro aparato que funciona con calor, como un calentador o una lámpara, etc. c) el filtro de aire está sucio, límpielo. d) la entrada o salida de aire está bloqueada. e) la temperatura establecida es demasiado alta.

4) Problema: Fuga de agua durante el movimiento.

Análisis: a) drene el condensado antes de moverlo. b) para evitar fugas de agua, coloque el dispositivo en un suelo plano.

5) Problema: no funciona y el indicador de agua llena "E4"

Análisis: a) saque el tapón de goma para drenar el agua. b) si a menudo se encuentra en este estado, comuníquese con un técnico de servicio calificado.

6) Problema: el dispositivo no se inicia.

Análisis: a) tal vez no esté enchufado. Entonces, conéctelo. b) tal vez daños en el enchufe o el enchufe. Reemplazar por proveedor de servicios. c) tal vez se haya roto el fusible. Reemplace el fusible por el proveedor de servicios (especificación: 3,15A / 250VAC).

7) Problema: el dispositivo se detiene automáticamente.

Análisis:28 a) el tiempo se apaga o se alcanza la temperatura establecida. Reinícielo o espere el cambio automático.

8) Problema: no hay aire frío en el modo COOL "K".

Análisis: a) la temperatura ambiente es más baja que la temperatura establecida. Es un fenómeno normal, la máquina cambiará automáticamente mientras la temperatura ambiente sea más alta que la temperatura establecida. b) El dispositivo entra en protección antihielo. El dispositivo cambiará automáticamente después de que finalice la protección antihielo.

9) Problema: el LED muestra el código de falla "E2"

Análisis: a) el sensor de temperatura ambiente falla o se daña. Reemplace el sensor de temperatura ambiente por parte del proveedor de servicios.

10) Problema: el LED muestra el código de falla "E3"

Análisis: a) el sensor del tubo de aceite del evaporador falla o está dañado. Reemplace el sensor de la tubería del serpentín del evaporador por parte del proveedor de servicios.

11) Problema: el LED muestra el código de falla "E4"

Análisis: a) advertencia de agua llena. Escurre el agua.

LIMPIEZA Y MANTENIMIENTO

Mantenimiento del dispositivo

1. Apague el dispositivo primero antes de desconectarlo de la fuente de alimentación.

2. Limpiar con un paño suave y seco. Utilice agua tibia por debajo de 40 ° C para limpiar si el aparato está muy sucio.

3. Nunca use sustancias volátiles como gasolina o polvo de pulir para limpiar el dispositivo.

Mantenimiento del filtro de aire Es necesario limpiar el filtro de aire cada 2 semanas si el dispositivo funciona en un entorno extremadamente polvoriento. Limpiar de la siguiente manera:

1. Primero detenga el dispositivo, empuje hacia arriba el filtro de aire (Imagen F).

2. Limpie y vuelva a instalar el filtro de aire.

3. Si la suciedad es visible, lávela con una solución de detergente en agua tibia. Después de limpiarlo, séquelo en un lugar fresco y con sombra, luego vuelva a instalarlo. Mantenimiento después de usar 1. Si el dispositivo no se usa durante más tiempo, asegúrese de sacar el tapón de drenaje de goma (8) del orificio de drenaje para drenar el agua. 2. Mantenga el aparato en funcionamiento con el ventilador sólo medio día durante un día soleado para secar el aparato por dentro y evitar que se enmohezca. 3. Detenga el dispositivo y desenchufe el cable de alimentación, luego saque las baterías del control remoto y almacene el dispositivo correctamente.

4. Limpie el filtro de aire y vuelva a instalarlo.

5. Retire las mangueras de aire, guárdelas correctamente y cubra el orificio herméticamente.

DATOS TÉCNICOS: Capacidad de enfriamiento a BTU: 7000 BTU / hora Capacidad de enfriamiento en vatios: 2000 Consumo de energía (refrigeración) W: 750 W Volumen: <= 65dB Flujo de aire: 250 m3 / h Clase energética: A Temporizador: 24 horas Peso del refrigerante R290: máx. 135 gramos Precaución, riesgo de incendio. NO perforar ni quemar. Tenga en cuenta que el refrigerante puede no contener olor. La cantidad máxima de carga de refrigerante: 135 g. Preocupación por el medio ambiente. Por favor, lleva las cajas de cartón a un sitio de reciclaje. Las bolsas de polietileno se deben tirar al cubo de la basura amarillo (para envases). El equipo gastado debe ser entregado en el punto de almacenamiento adecuado, porque las piezas que constituyen el equipo pueden suponer un peligro para el medio ambiente. Debes entregar el equipo Hay que devolver el equipo eléctrico con el fin de evitar su reutilización. Si en el equipo se encuentran pilas, hay que sacarlas y entregar por separado, en un punto de almacenamiento adecuado. No tires el equipo al contenedor para residuos urbanos!!29 PORTUGUÊS
