Tipo de producto	Enfriador de aire evaporativo
Marca	Adler
Modelo	AD 7921
Alimentación	220-240 V ~ 50 Hz
Potencia nominal	60 W
Potencia máxima	300 W (bomba activa)
Capacidad del depósito de agua	5,5 L
Consumo de agua	300 ml/h
Velocidades del ventilador	3 (lenta, media, rápida)
Modos de ventilación	Normal, Natural, Sueño
Temporizador	2, 4, 6, 8, 10, 12 h
Oscilación horizontal	Sí (70°)
Mando a distancia	Sí, pila CR2025 (incluida)
Función de enfriamiento	Bomba de agua + acumuladores de frío (2 recipientes)
Filtros	Filtro de malla + filtro evaporativo de papel
Limpieza del depósito	Cada 3 días: vaciado, limpieza, agua limpia
Descalcificación	Cada 3 meses con descalcificador adecuado
Limpieza de filtros	Cada 2 semanas: lavar con agua clara
Ruedas	4 ruedas incluidas, instalación manual
Peso	Aproximadamente 6 kg (estimación)

Preguntas frecuentes - AD 7921 ADLER

¿Cómo usar los acumuladores de frío?

Llene los dos recipientes de plástico suministrados con agua hasta el nivel máximo, luego congélelos en el congelador. Colóquelos en el depósito de agua superior antes de encender el aparato para un enfriamiento más eficaz.

¿Con qué frecuencia debo limpiar el depósito de agua?

Cada tres días, vacíe el depósito, límpielo con agua fresca o un detergente suave, enjuague y seque. Esto evita el desarrollo de microorganismos.

¿Cómo reemplazar la pila del mando a distancia?

Presione la lengüeta de liberación para retirar el soporte de la pila. Reemplace la pila usada por una pila CR2025 (3V) del mismo tipo. Respete la polaridad.

¿Cómo ajustar el temporizador?

Presione el botón TIMER (F) para seleccionar la duración deseada: 2, 4, 6, 8, 10 o 12 horas. El aparato se apagará automáticamente después del tiempo elegido.

¿Cuál es la capacidad del depósito de agua?

El depósito inferior tiene una capacidad de 5,5 litros. No supere el nivel MAX indicado por el flotador.

¿Cómo ajustar las persianas de aire horizontalmente?

Las persianas horizontales (4) se ajustan manualmente inclinándolas hacia arriba o hacia abajo. La oscilación automática afecta solo a las lamas verticales.

¿Con qué frecuencia limpiar los filtros?

Cada dos semanas, limpie el filtro de malla con agua clara y el filtro evaporativo de papel con un cepillo suave y una solución detergente suave. Deje secar antes de volver a montar.

¿Qué hacer si el aparato no enfría lo suficiente?

Verifique el nivel de agua (debe ser al menos el mínimo), limpie los filtros y asegúrese de que los acumuladores de frío estén congelados. Si el problema persiste, degrade eventualmente la bomba de agua.

¿Qué precauciones de seguridad observar?

No use el aparato en exteriores, no lo sumerja en agua, no permita que los niños jueguen con él, desconéctelo antes de limpiar y no tire del cable de alimentación.

¿Cómo guardar el aparato al final de la temporada?

Vacíe el agua del depósito a través del tapón de vaciado, limpie el depósito interior (desatornille 3 tornillos), seque todas las piezas, retire las pilas del mando a distancia y guarde en un lugar seco.

MANUAL DE USUARIO AD 7921 ADLER

CONDICIONES DE SEGURIDAD. INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD DE USO

POR FAVOR LEA DETENIDAMENTE Y GUARDE PARA FUTURAS REFERENCIAS

Las condiciones de la garantía son diferentes si el dispositivo se usa con fines comerciales.

1. Antes de usar el producto, lea atentamente y siga siempre las siguientes instrucciones. El fabricante no se hace responsable de los daños debidos a un mal uso.
2. El producto solo debe utilizarse en interiores. No utilice el producto para ningún propósito que no sea compatible con su aplicación.
3. El voltaje aplicable es 220-240V, ~ 50Hz. Por razones de seguridad, no es apropiado conectar varios dispositivos a una sola toma de corriente.

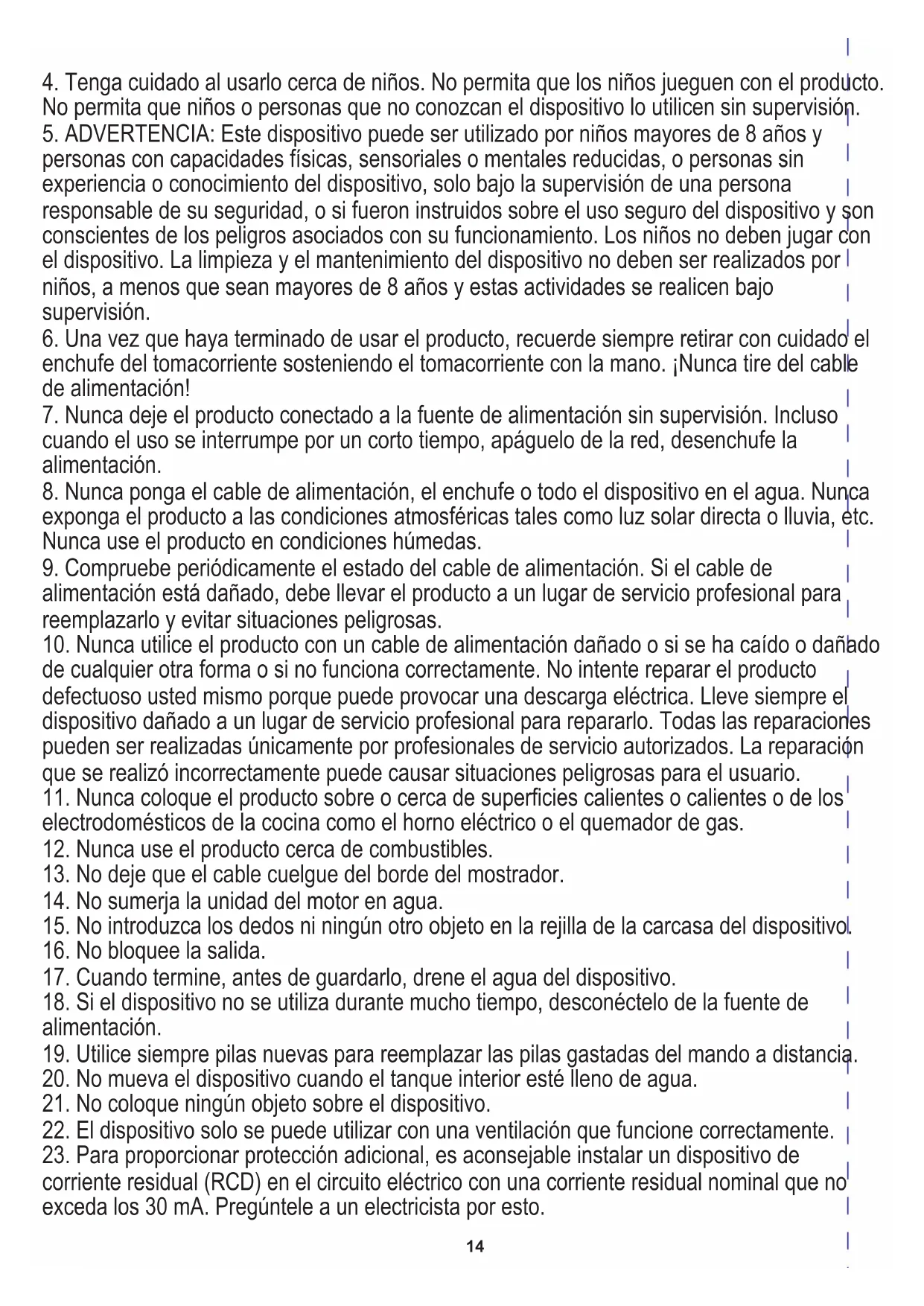

4. Tenga cuidado al uso con niños. No permita que los niños jueguen con el producto. No permita que niños o personas que no conozcan el dispositivo lo utilicen sin supervisión.
5. ADVERTENCIA: Este dispositivo puede ser utilizado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas, o personas sin experiencia o conocimiento del dispositivo, solo bajo la supervisión de una persona responsable de su seguridad, o si fueron instruidos sobre el uso seguro del dispositivo y son conscientes de los peligros asociados con su funcionamiento. Los niños no deben jugar con el dispositivo. La limpieza y el mantenimiento del dispositivo no deben ser realizados por niños, a menos que sean mayores de 8 años y estas actividades se realicen bajo supervisión.
6. Una vez que haya terminado de usar el producto, recuerde siempre retirar con cuidado el enchufe del tomacorriente sosteniendo el tomacorriente con la mano. Nunca tire del cable de alimentación.
7. Nunca deje el producto conectado a la fuente de alimentación sin supervisión. Incluso cuando el uso se interrumpa por un corto tiempo, apáguelo de la red, desenchufe la alimentación.
8. Nunca ponga el cable de alimentación, el enchufe o todo el dispositivo en el agua. Nunca exponga el producto a las condiciones atmosféricas tales como luz solar directa o lluvia, etc. Nunca use el producto en condiciones húmedas.
9. Compruebe periódicamente el estado del cable de alimentación. Si el cable de alimentación está dañado, debe llevar el producto a un lugar de servicios profesional para reemplazarlo y evitar situaciones peligrosas.
10. Nunca utilice el producto con un cable de alimentación dañado o si se ha caído o dañado de cualquier otra forma o si no funciona correctamente. No intente reparar el producto defectuoso usted mismo, porque pueda provocar una descarga eléctrica. Lleve siempre el dispositivo dañado a un lugar de servicios profesional para repararlo. Todas las reparaciones pueden ser realizadas únicamente por profesionales de servicio autorizados. La reparación que se realizó incorrectamente puede causar situaciones peligrosas para el usuario.
11. Nunca coloque el producto sobre o cerca de superficies calientes o de los electrodomésticos de la comida como el horno eléctrico o el quemador de gas.
12. Nunca use el producto cerca de combustibles.
13. No deje que el cable cuelgue del borde del mostrador.
14. No sumerja la unidad del motor en agua.
15. No introduzca los dedos ni ningún otro objeto en la rejilla de la carcasa del dispositivo.
16. No bloquee la salida de aire.
17. Cuando termine, antes de guardarlo, drene el agua del dispositivo.
18. Si el dispositivo no se usa durante mucho tiempo, desconéctelo de la fuente de alimentación.
19. Utilice siempre pilas nuevas para reemplazar las pilas gastadas del mando a distancia.
20. No recargue el dispositivo cuando el tanque interior está lleno de agua.
21. No coloque nunca objetos sobre el dispositivo.
22. El dispositivo solo se puede usar con una ventilación que funciona correctamente.
23. Para proporcionar protección adicional, es aconsejable instalar un dispositivo de corriente residual (RCD) en el circuito eléctrico con una corriente residual nominal que no exceda los 30mA. Pregúntele a un electricista por esto.

ADVERTENCIA

1. Cabe recordar que un alto nivel de humedad puede favorecer el desarrollo de organismos biológicos en el medio.
2. No moje el dispositivo ni moje el área alrededor del dispositivo. Si aparece humedad, se reduce la eficacia de la dirección de humidificación.
3. No permita que se mojen materiales absorbentes como alfombras, cortinas, manteles.
4. Nunca deje agua en el tanque cuando el dispositivo no está en uso.
5. Durante el llenado y la limpieza, desconecte el dispositivo de la red.
6. Limpie el dispositivo y el depósito de agua antes de volver a utilizar.
7. ADVERTENCIA: Cuando no se reemplaza el agua y el tanque no se limpia adecuadamente cada 3 días, los microorganismos que puedan estar presentes en el agua o en el ambiente donde se usa o almacena el dispositivo pueden desarrollarse en el tanque de agua y salir despedidos a los alrededores. Esto puede suponer un riesgo para la salud muy grave.
8. ADVERTENCIA: Cada tres días, vacíe el depósito de agua y rellénelo con agua limpia. Antes de volver a llenarlo, limpie el tanque con agua corriente fresca o con detergentes. Retire cualquier residuo, depósito o película que se haya formado en los lados del tanque y en las superficies interiores. Después del lavado, seque todas las superficies.

DESCALCIFICACIÓN

1. Realice el procedimiento de descalcificación de acuerdo con las instrucciones del agente descalcificador especificado por el fabricante.
2. Utilice agentes descalcificadores previstos para este fin.
3. Realice el procedimiento de descalcificación al menos cada 3 meses.
4. Descalcificar solo el depósito de agua con el dispositivo apagado.

DESCRIPCION DEL DISPOSITIVO (Fig. A)

1. Cubierta superior
2. Tanque de agua superior
3. Recipientes de plástico para congelar el agua del interior
4. Rejilla
5. Salida de aire
6. Tanque de agua inferior
7. Indicador de nivel de agua
8. Ruedas
9. Panel de control
10. Cable de alimentación
11. Filtro de malla
12. Tapon de drenaje
13. Filtro de papel de evaporación
14. Mando a distancia
15. Soporte

DESCRIPCIÓN DEL PANEL DE CONTROL (Fig. C)

A. Interruptor de encendido ON/OFF B. Botón de enfriamiento/humidificación C. Botón de elección de modo D. Botón de oscilación de aire horizontal E. Botón de velocidad del ventilador F. Botón del temporizador G. Indicador de velocidad lenta del ventilador H. Indicador de velocidad media del ventilador

I. Indicador de velocidad rápida del ventilador

J. Modo de viento de aire normal K. Modo de viento de aire natural L. Modo de viento en reposo M. Indicador de encendido N. Indicador de oscilación de aire horizontal

Se produce una notable reducción de la temperatura del aire de salida después de introducir en el depósito de agua recipientes de plástico adheridos al producto, previamente congelados en el congelador. Esos 2 envases de plástico se pueden utilizar de forma circular. El contenido del recipiente de plástico no es comestible. Se recomienda llenar el tanque con agua fría del grifo.

Instrucciones de instalación para ruedas:

Saque las 4 ruedas del paquete. Coloque el dispositivo boca abajo, alinee el eje de la rueda con el orificio de instalación de la rueda en la parte inferior del cuerpo y presione firmemente hasta el final. Vea la figura B.

USO DEL DISPOSITIVO

Los botones del mando a distancia (14) son los mismos que los del panel de control (9). No coloque nada delante del receptor del control remoto.

1. Coloque el dispositivo sobre una superficie plana y seca.
2. Abra la tapa superior (1) y vierta el agua hasta el nivel MAX en el indicador de nivel de agua (7). Conecte el dispositivo a la fuente de alimentación.
3. Encienda el dispositivo usando el botón de encendido (A) en el panel de control (Fig. C). El ajuste predeterminado es la velocidad

media del ventilador. Presione el interruptor de encendido (A) nuevamente, el producto está en espera.

1. El botón de velocidad del ventilador (E) en el panel de control (9) le permite cambiar la velocidad del ventilador. Las siguientes velocidades del ventilador se pueden seleccionar presionando de nuevo: media (H) -> lenta (G) -> rápida (I) -> media (H) -> ...
2. El botón de enfriamiento / humidificación (B) reduce la temperatura del aire al hacer funcionar la bomba de agua. Además, puede colocar en el tanque de agua superior (2) contenedores de plástico adjuntos (3). Los recipientes de plástico (3) deben llenarse hasta el nivel máximo con agua y congelarse en el congelador de antemano.

Para soplar aire frío, el dispositivo debe estar lleno de agua. Cuando el dispositivo esté en funcionamiento, verifique periódicamente el nivel del agua para ver si debe agregar agua. NUNCA encienda la bomba de agua cuando el tanque de agua inferior (6) no esté lleno de agua al menos al nivel mínimo.

1. Pulsando el botón de oscilación de aire horizontal (D) para iniciar la oscilación de las lamas que proporcionan una distribución uniforme de la corriente de aire frío en un rango de 70° . Las rejillas horizontales (4) no se mueven automáticamente, así que si es necesario, ajústelas manualmente para que apunten hacia arriba o hacia abajo.
2. El botón TEMPORIZADOR (F) permite programar la cantidad de tiempo durante el cual el dispositivo funcionará antes de apagarse automáticamente. La selección del período de tiempo disponible es: 2-4-6-8-10-12 horas.
3. El botón de elección de modo (C) permite cambiar el modo del ventilador. Además del modo normal de viento del ventilador, puede seleccionar los modos natural y de suspensión.

El modo de ventilador normal (J) permite configurar la velocidad del ventilador entre: medio (H) -> lento (G) -> rápido (H) -> medio (H) ->... Cada vez que el ventilador se enciende de nuevo, arrancará y funcionará en modo normal.

El modo natural (K) imita la acción natural del viento repitiendo la secuencia de velocidad del ventilador:

• en la velocidad del ventilador ajustada a velocidad baja (G): el ventilador funciona durante 5 segundos a velocidad baja y se apagará durante 5 segundos y luego repetirá este ciclo; -en la velocidad del ventilador ajustada a la velocidad media (H): el ventilador funcionará durante 5 segundos en cada velocidad: media, baja, media, parada, baja, media, baja, parada y luego repetirá este ciclo; -en la velocidad del ventilador configurada en velocidad rápida (I): el ventilador funcionará 5 segundos en cada velocidad: media, baja, rápida, media, rápida, baja, rápida, parada y luego la próxima repetición de este ciclo.

El modo de reposo (L) fue diseñado para usar los efectos del viento de la naturaleza para conciliar el sueño más fácilmente. Disminuirá gradualmente la velocidad del ventilador en incrementos de 30 minutos: -en la velocidad del ventilador ajustada a baja velocidad (G): el ventilador funciona igual que en el modo natural de baja velocidad; -en la velocidad del ventilador ajustada a la velocidad media (H): el ventilador funciona durante 30 minutos en el modo natural de velocidad media, luego cambia al modo natural de baja velocidad; -en la velocidad del ventilador configurada en velocidad rápida (I): el ventilador funcionará durante 30 minutos en el modo natural de velocidad rápida, luego baja. Para iniciar la operación del control remoto (14), extraiga la película de instalación. Para reemplazar la batería, presione la lengüeta de liberación y saque la batería del carro. Reemplace por batería del mismo tipo.

LIMPIEZA Y MANTENIMIENTO

Asegúrese de que el dispositivo y todas sus piezas se limpien con regularidad para reducir el riesgo de formación de depósitos de cal y bacterias. Desenchufe el dispositivo antes de limpiarlo. No sumerja el panel de control en agua.

1. Limpiar con un paño suave y seco. No utilice disolventes químicos porque pueden provocar daños permanentes o deformaciones del dispositivo.
2. Si el dispositivo no se usa durante tres o más semanas, saque las baterías del control remoto.
3. Después de un funcionamiento prolongado, el filtro de malla (11) y el filtro de papel de evaporación (13) se obstruyen con el polvo, lo que afectará en gran medida el rendimiento de enfriamiento de la máquina. Si no cambia el agua durante mucho tiempo, puede haber moho y hongos. Sugerimos limpiar el filtro de malla (11) y el filtro de papel de evaporación (13) una vez cada dos semanas. El procedimiento de limpieza es el siguiente: a) Desenchufe el dispositivo, retire el tornillo de la carcasa trasera y saque el filtro de malla (11) y el filtro de papel de evaporación (13). b) Lave el filtro de papel de evaporación (13) en una solución de agua tibia y detergente suave con un cepillo suave, luego enjuague con agua limpia. Tenga cuidado de no perforar el filtro de papel de evaporación (13). c) Lave el filtro de malla (11) con agua limpia corriente. Utilice un cepillo suave para limpiar. d) Seque los filtros y el soporte (15) e instálelos de forma plana para evitar fugas. Enrosque el soporte (15) con el filtro de papel de evaporación (13) y el filtro de malla (11) a la carcasa.
4. Drene el agua antes de almacenarla quitando el tapón de drenaje (12) en la parte inferior del tanque de agua después de cada uso.
5. Antes de la temporada de almacenamiento, limpie el tanque de agua inferior (6) después de destornillar 3 tornillos. Luego, seque el tanque de agua, los filtros y la carcasa para evitar daños por humedad.
6. Ensamble el dispositivo y guárdelo en un lugar seco hasta la próxima temporada.

DATOS TÉCNICOS:

Fuente de energía: 220-240 V ~ 50 Hz

Potencia: 60 W

Potencia máxima: 300 W

Capacidad del depósito: 5,5 litros

Consumo de agua: 300 ml / hora

Preocupación por el medio ambiente. Por favor, lleva las cajas de cartón a un sitio de reciclaje. Las bolas de polietileno se deben tirar al cubo de la basura amarillo (para envases). El equipo gastado debe ser entregado en el punto de almacenamiento adecuado, porque las piezas que constituyen el equipo pueden suponer un peligro para el medio ambiente. Debes entregar el equipo. Hay que devolver el equipo eléctrico con el fin de evitar su reutilización. Si en el equipo se encuentran pilas, hay que sacarlas y entregarlas por separado, en un punto de almacenamiento adecuado. ¡No tires el equipo al contenedor para residuos urbanos!

CONDICIONES DE SEGURIDAD. INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD DE USO

1. Tapa superior
2. Depósito de agua superior
3. Recipientes de plástico para congelar el agua
4. Rejilla
5. Salida de aire
6. Depósito de agua inferior
7. Indicador de nivel de agua
8. Ruedas
9. Panel de control
10. Cable de alimentación
11. Filtro de malla
12. Tapón de drenaje
13. Filtro de papel de evaporación
14. Control remoto
15. Soporte

Consumo de agua: 300 ml / hora

Control remoto alimentado por batería de litio tipo CR2025 (3V), incluida

USO DEL DISPOSITIVO

USO DEL DISPOSITIVO

Los botones del control remoto (14) son iguales a los del panel de control (9). No coloque objetos delante del receptor del control remoto.
