Tipo di prodotto	Raffrescatore d'aria evaporativo
Marca	Adler
Modello	AD 7921
Alimentazione	220-240 V ~ 50 Hz
Potenza nominale	60 W
Potenza massima	300 W (pompa attiva)
Capacità del serbatoio dell'acqua	5,5 L
Consumo d'acqua	300 ml/h
Velocità del ventilatore	3 (lenta, media, veloce)
Modalità di ventilazione	Normale, Naturale, Sonno
Timer	2, 4, 6, 8, 10, 12 h
Oscillazione orizzontale	Sì (70°)
Telecomando	Sì, pila CR2025 (inclusa)
Funzione raffreddamento	Pompa ad acqua + accumulatori di freddo (2 contenitori)
Filtri	Filtro a rete + filtro evaporativo in carta
Pulizia serbatoio	Ogni 3 giorni: svuotamento, pulizia, acqua pulita
Decalcificazione	Ogni 3 mesi con decalcificante adatto
Pulizia filtri	Ogni 2 settimane: lavare con acqua pulita
Ruote	4 ruote incluse, installazione manuale
Peso	Circa 6 kg (stima)

Domande frequenti - AD 7921 ADLER

Come usare gli accumulatori di freddo?

Riempire i due contenitori di plastica forniti con acqua fino al livello massimo, quindi congelare nel congelatore. Posizionarli nel serbatoio dell'acqua superiore prima di accendere l'apparecchio per un raffreddamento più efficace.

Con quale frequenza devo pulire il serbatoio dell'acqua?

Ogni tre giorni, svuotare il serbatoio, pulirlo con acqua fresca o un detergente delicato, risciacquare e asciugare. Questo evita lo sviluppo di microrganismi.

Come sostituire la pila del telecomando?

Premere la linguetta di sgancio per rimuovere il supporto della pila. Sostituire la pila esaurita con una pila CR2025 (3V) dello stesso tipo. Rispettare la polarità.

Come impostare il timer?

Premere il pulsante TIMER (F) per selezionare la durata desiderata: 2, 4, 6, 8, 10 o 12 ore. L'apparecchio si spegnerà automaticamente dopo il tempo scelto.

Qual è la capacità del serbatoio dell'acqua?

Il serbatoio inferiore ha una capacità di 5,5 litri. Non superare il livello MAX indicato dal galleggiante.

Come regolare le alette dell'aria orizzontalmente?

Le alette orizzontali (4) si regolano manualmente inclinandole verso l'alto o verso il basso. L'oscillazione automatica riguarda solo le lamelle verticali.

Con quale frequenza pulire i filtri?

Ogni due settimane, pulire il filtro a rete con acqua pulita e il filtro evaporativo in carta con una spazzola morbida e una soluzione detergente delicata. Lasciare asciugare prima di rimontare.

Cosa fare se l'apparecchio non raffredda abbastanza?

Controllare il livello dell'acqua (deve essere almeno al minimo), pulire i filtri e assicurarsi che gli accumulatori di freddo siano congelati. Se il problema persiste, eventualmente degradare la pompa dell'acqua.

Quali precauzioni di sicurezza osservare?

Non usare l'apparecchio all'esterno, non immergerlo in acqua, non lasciare che i bambini giochino con esso, scollegarlo prima della pulizia e non tirare il cavo di alimentazione.

Come riporre l'apparecchio a fine stagione?

Svuotare l'acqua dal serbatoio attraverso il tappo di scarico, pulire il serbatoio interno (svitare 3 viti), asciugare tutte le parti, rimuovere le pile del telecomando e riporre in un luogo asciutto.

MANUALE UTENTE AD 7921 ADLER

Le condizioni di garanzia sono diverse se il disposativo viene utilizzato per scopi commerciali.

1. Prima di utilizzato il prodotto leggere attendamente e atteneri sempre alle seguenti istruzioni. Il produttore non è responsabile per eventuali danni dovuti a qualsiasi uso improprio.

2. Il prodotto deve essere utilizzato solo all'interno. Non utilizzato il prodotto per scopi non compatibili con la sua applicazione.

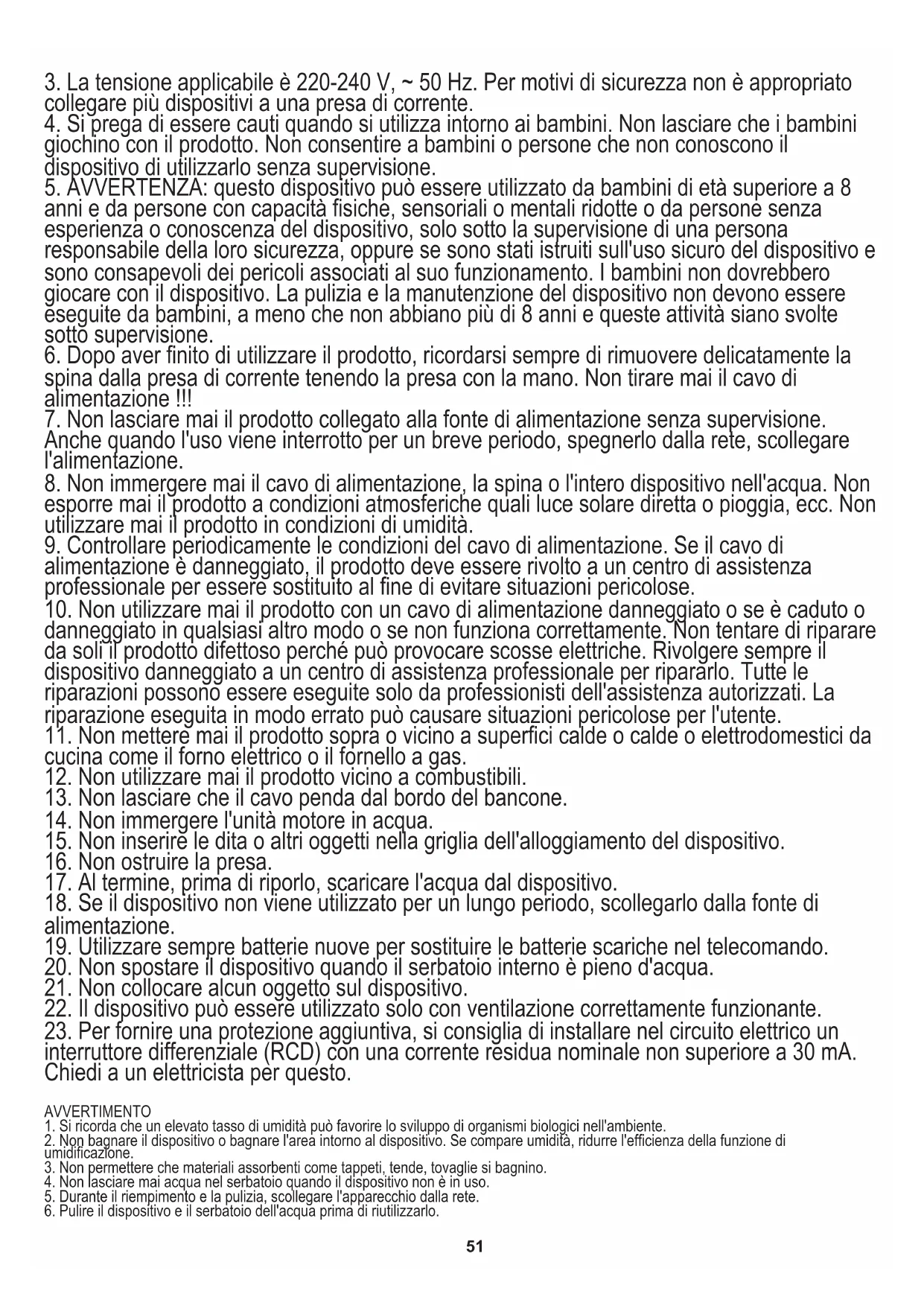

3. La tensione applicabile è 220-240 V, ~ 50 Hz. Per motivi di sicurezza non è appropriato collegare più dispositi vi a una presa di corrente.

4. Si prega di essere cauti quando si utilizza intorno ai bambini. Non lasciare che i bambini giochino con il prodotto. Non consentire a bambini o persone che non conoscono il disposativo di utilizzato sono alla supervisione.
5. AVVERTENZA: quello dispositivo più essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o da persone sulla espersienza o conoscenza del dispositivo, solo sotto la supervisione di una persona responsabile della loro sicurezza, oppure se sono stati istruiti sull'uso sicuro del dispositivo e sono consapevoli dei pericoli associati al suo funzionamento. I bambini non dovrebbero gliocare con il dispositivo. La pulizia e la manutenzione del dispositivo non devono essere eseguite da bambini, a meno che non abbiano più di 8 anni equeste attività siano svolte nelle superficie.
6. Dopo'aver finito di utilizzato il prodotto, ricordarsi sempre di rimuovere delicatamente la spina alla presa di corrente tenendo la presa con la mano. Non tirare mai il cavo di alimentazione !!!
7. Non lasciare mai il prodotto collegato alla fonte di alimentazioneenza supervisione. Anche quando l'uso viene interrotto per un breve periodo, spegnerlo nella rete, scollegare l'alimentazione.
8. Non immershere mai il cavo di alimentazione, la spina o l'intero dispositivo nell'acqua. Non esporre mai il prodotto a condizioni atmosferiche quali luce solare diretta o pioggia, ecc. Non utilizzato mai il prodotto in condizioni di umidità.
9. Controllare periodicamente le condizioni del cavo di alimentazione. Se il cavo di alimentazione è danneggiato, il prodotto deve essere rivolto a un centro di assistenza professionale per essere sostituito al fine di evitare situazioni pericolose.
10. Non utilizzare mai il prodotto con un cavo di alimentazione danneggiato o se è caduto o danneggiato in qualsiasi altri modo o se non funziona correttamente. Non tentare di riparare da soli il prodotto difettoso perché più provocare scosse elettriche. Rivolgere sempre il disposativo danneggiato a un centro di assistenza professionale per ripararlo. Tutte le riparazioni possono essere eseguite solo da professionisti dell'assistenza autorizzati. La riparazione esequita in modo errato più causare situazioni pericolose per l'utente.
11. Non mettere mai il prodotto sopra o vicino a superfici calde o calde' o elettrodomestici da cucina come il forno elettrico o il fornello a gas.
12. Non utilizzato mai il prodotto vicino a combustibili.
13. Non lasciare che il cavo penda dal bordo del bancone.
14. Non immergere l'unità motore in acqua.
15. Non inserire le dita o altri oggetti nella griglia dell'alloggiamento del dispositivo.
16. Non ostruire la presa.
17. Al terminne, prima di riporlo, scaricare l'acqua dal dispositivo.
18. Se il dispositivo non viene utilizzato per un lungo periodo, scollegarlo alla fonte di alimentazione.
19. Utilizzare sempre batterie nuove per sostuire le batterie scariche nel telecomando.
20. Non spostare il dispositivo quando il serbatoio interno è pieno d'acqua.
21. Non collocare alcun oggetto sul dispositivo.
22. Il disposativo cui èssere utilizzato solo con ventilazione correttamente funzionante.
23. Per fornire una protezione aggiuntiva, si consiglia di installare nel circuito elettrico un interruptore differenziale (RCD) con una corrente residua nominale non superiore a 30mA . Chiedi a un elettricista per questo.

AVERTIMENO

1. Si ricorda che un elevato tasso di umidità può favorire lo sviluppo di organiemi biologici nell'ambiente.
2. Non bagnare il dispositivo o bagnare l'area intorno al dispositivo. Se compare umidita, ridurre l'efficienza della funzione di umidificazione.
3. Non permettere che materiali assorbenti come tappeti, tende, tovaglie si bagnino.
4. Non lasciare mai acqua nel serbatoio quando il dispositivo non è in uso.
5. Durante il riempimento e la pulizia, scollegare l'apparecchio alla rete.
6. Pulire il dispositivo e il serbatoio dell'acqua prima di riutilizzarlo.

ATTENZIONE: Quand o'acqua non viene sostituit e il serbatoio non viene pulito adeguatamente ogni 3 giorni, i microrganisme che possono essere presenti nell'acqua o nell'ambiente in cui il dispositivo viene utilizzato o immagazzinato posso n svilupparsi nel serbatoio dell'acqua ed essere espulsi per i dintorni. Cio puo causare un rischio molto grave per la salute.

ATTENZIONE: Ogni tre giorni svuotare il serbatoio dell'acqua e rabbocare con acqua pulita. Prima di effettuare il rifornimento, pulire il serbatoio con acqua di rubinetto fresca o utilizzando detergenti. Rimuovere eventuali incrostazioni, depositi o pellicole che si sono formate sui lati del serbatoio e sulle superfici interne. Dopo il lavaggio, asciugare tutte le superfici. DECALCIFICAZIONE

1. Eseguire la procedura di decalcificazione secondo le istruzioni dell'agente decalcificante specificato dal produttore.

2. Utilizzare agenti decalcificanti destinati a questo scopo

3. Esequire la procedura di decalcificazione almeno ogni 3 mesi.
4. Decalcificare solo il serbatoio dell'accua a dispositivo spento.

DESCRIZIONDELDISPOSITIVO(Fig.A)

1. Copertura superiore
2. Serbatoio dell'acqua superiore
3. Contenitori di plastica per congelare l'acqua all'interno
4. Feritoia
5. Uscita dell'aria
6. Serbatoio dell'acqua inferiore
7. Indicatore del livello dell'acqua
8. Ruote
9. Pannello di controlo
10. Cavo di alimentazione
11. Filtro a rete
12. Tappo di scarico
13. Filtró in carta per evaporazione
14. Telecomando
15. Staffa

DESCRIZIONDEL PANNELLO DI CONTROLLO (Fig.C)

A. Interruttore di alimentazione ON / OFF
B. Pulsante Raffreddamento / Umidificazione
C. Pulsante di scelta della modalità
D. Pulsante di osculazione dell'aria orizzontale
E. Pulsante della velocità del ventilatore
F. Pulsante timer
G. Indicatore di velocità della ventola lenta
H. Indicatore di velocità media della ventola
I. Indicatore di velocità della ventola veloce
J. Modalità vento normale
K. Modalità vento naturale
L. Modalità vento sonno
M. Indicatore di alimentazione
N. Indicatore di oscillazione orizzontale dell'aria

Una sensibile riduzione della temperature dell'aria in uscita si verifica dopo aver inserito nel serbatoio dell'acqua contentitori di plastica attaccati al prodotto precedentamente congelato nel congelatore. Quei 2 contentitori di plastica sono essere usati circolarmente. Il contentuto del contentatore di plastica è viettato commestibile. Si consiglia di riempire il serbatoio con acqua fredda del rubinetto.

Istruzioni di installmente per rotelle:

Estrarre le 4 ruote alla confezione. Capovolgere il dispositivo, allineare l'albero della ruota con il foro di installatione della ruota nella parte inferiore del corpo e premere saldamente fino alla fine. Guarda la figura B.

I pulsanti sul telecommando (14) sono gli stessi del pannello di controllo (9). Non mettere alcun oggettto nella parte anteriore del ricevitore del telecommando.

1. Posizione are il dispositivo su una superficie piana e asciutta.

2. Aprire il coperchio superiore (1) e versare l'acqua fino al livello MAX in corrispondenza dell'indicatore del livello dell'acqua (7). Collegare il dispositivo all'alimentazione.

3. Accendere il dispositivo utilizzato il pulsante dell'interruttore di alimentazione (A) sul pannello di controllo (Fig. C). l'impostazione predefinita è la velocità media della ventola. Premere nuovamente l'interruttore di alimentazione (A), il prodotto è in standby.

4. Il pulsante della velocità del ventilatore (E) sul pannello di controllo (9) consente di modificare la velocità del ventilatore. Le seguenti velocità di ventilazione possono essere selezione premendo nuovamente: media (H) -> lenta (G) -> veloce (H) -> media (H) -> ...

5. Il pulsante Raffreddamento / Umidificazione (B) abbassa la temperatura dell'aria facendo funzionare la pompa dell'acqua. Inoltre, è possibile inseire nel serbatoio dell'acqua superiore (2) contentitori di plastica attaccati (3). I contentitori di plastica (3) devono essere riempiti fino al livello massimo con acqua e congelati in anticipo nel congelatore.

Per soffiare aria fresca, il dispositivo deve essere riempito d'acqua. Quando il dispositivo è in funzione, controllare periodicamente il livello dell'acqua per vedere seaggiungere acqua. Non accendere MAI la pompa dell'acqua se il serbatoio dell'acqua inferiore (6) non è riempito d'acqua almeno fino al livello minimo.

1. Premendo il pulsante di oscillazione dell'aria orizzontale (D) si avvia l'oscillazione delle lamelle che fornisce una distribuzione uniforme del flusso d'aria fredda nell'intervalle 70^ . Le feritoe orizzontali (4) non si muovono automaticamente, quindi, se necessario, regolarle manually in modo che siano rivolte verso l'alto o verso il basso.

2. Il pulsante TIMER (F) consente di programmare il tempo durante il quale il disposito funzionera prima di spegneri automaticamente. La selezione del periodo di tempo disponibile è: 2-4-6-8-10-12 ore.

3. Il pulsante di selezione della modalità (C) consente di modificare la modalità del ventilatore. Oltre alla normale modalità ventilatore ari vento, è possibile selezionare le modalità naturale e sleep.

La modalità normale della ventola (J) consente di impostare la velocità della ventola tra: media (H) -> lenta (G) -> veloce (H) -> media (H) -> ... Ogni volta che la ventola viene riaccaea si avvia funzionamento in modalità normale.

La modalità naturale (K) imita l'azione del vento naturale ripetendo la seguenza di velocità della ventola:

la velocità della ventilà è impostata a bassa velocità (G): la ventilà soffia 5 secondi a bassa velocità e si spegne per 5 secondi, quando

ripetere Anything ciclo;

• con la velocità della ventola impostata sulla velocità media (H): la ventola soffia per 5 secondi a ciascuna velocità: media, bassa, media, stop, Bassa, media, Bassa, stop e successivement ripetere questo ciclo;

-sulla velocità della ventola impostata su veloc (I): la ventola soffia per 5 secondi a ciacuna velocità: media, bassa, veloc, media, veloc, bassa, veloc, ferma e poi ripeti quello ciclo.

La modalità Sleep (L) è stata progettata per utilizzato gli effetti del vento naturale per addormentarsi più facilemente. Diminuirà gradualmente la velocità della ventola con incrementi di 30 minuti:

-con la velocità della ventola impostata a bassa velocità (G): la ventola funzionera come la modalità naturale a bassa velocità:

• con la velocità della ventola impostata sulla velocità media (H): la ventola soffia per 30 minuti in modalità naturale a velocità media, quando passa alla modalità naturale a bassa velocità;

-sulla velocita della ventola impostata su velocita velocce (I): la ventola soffia per 30 minuti in modalità naturale a velocità velocce, quando passa alla modalità naturale a velocità media per 30 minuti, quando passa alla modalità naturale a bassa velocità.

Per avviare il funzionamento del telecomando (14), estrarre la pellicola di installmente. Per sostuire la batteria, premere la linguetta di rilascio ed estrarre la batteria dal carrello della batteria. Sostuire con una batteria dello stesso tipo.

PULZIA E MANUTENZIONE

Si prega di assicurarsi che il dispositivo e tutte le sue parti siano pulite regolarmente per ridurre il rischio di formazione di calcare e batteri. Scollegare il dispositivo prima della pulizia. Non immergere il pannello di controllo in acqua.
1. Pulire con un'panno morbido e asciutto. Non utilizzare solventi chimici perché possono causare danni permanenti o deformazione del dispositivo.
2. Se il disposativo non viene utilizzato per tre o più mesi, rimuovere le batterie dal telecomando.
3. Dopo un funzionamento prolongato, il filtro a rete (11) e il filtro di carta per evaporazione (13) saranno ostruti da polvere, il che influirà notevolmente sulle prestazioni di raffreddamento della macchina. Se molto tempo non cambia l'acqua, potrebbero esserci muffe e funghi. Si consiglia di pulire il filtro a rete (11) e il filtro in carta di evaporazione (13) una volta agli due settlmane. La procedura pulita è la seguente:
a) Scollegare il dispositivo, rimuovere la vite dell'alloggiamento posteriore e quindi estrarre il filtr o rete (11) e il filtr in carta di evaporazione (13).
b) L'avare il filtro di evaporazione in carta (13) con un detergente delicato e una soluzione di acqua calda con una spazzola morbida, quando sciacquare con acqua pulita. Fare attenzione a non forare il filtro di evaporazione in carta (13).
c) Lavare il filtro a rete' (11) con acqua corrente pulita. Utilizzare una spazzola morbida per la pulizia.
d) Ascugare entrambi i filtri. Il filtro di evaporazione in carta (13) deve essere installato in piano per evitare perdite. Avvitare la staffa (15) con il filtro in carta di evaporazione (13) e il filtro a rete (11) all'alloggiamento.
4. Scaricare l'acqua prima di riporla rimuovendo il tappo di scarico (12) sul fondo del serbatoio dell'acqua dopo ogni utilizzato.
5. Prima del rimessaggio stagionale pulire il serbatoio dell'acqua inferiore (6) dopo aver svitato 3 viti. Quindi 'ascugare il serbatoio dell'acqua, i filtri e l'alloggamento per evitare danni causati dall'umidità.
6. Montare il dispositivo e conservarlo in un luogo asciutto fino alla stagione successiva.

DATI TECHNICI:

Alimentazione: 220-240 V ~ 50 Hz

Potenza: 60 W.

Potenza massima: 300 W.

Capacità serbatoio: 5.5 litri

Cohsumo di acqua: 300 ml / ora

Telecomando fornito da batteria al litio tipo CR2025 (3V), inclusa

Prendiamoci cura dell'ambiente naturale. I contentitori in cartone dovrebbero essere portati all'apposto punto di raccolta. I sacchi in polietile (PE) vanno buttati nel contentatore per la plastica. L'apparecchio fuori uso deve essere rottamato presso un centro di raccolta autorizzato, poiché contiene elementi pericolosi che potrebbero costituire una minaccia per l'ambiente. Il disposito elettrico deve essere consegnato in modo da limitare il suo riutilizzo. Se l'apparecchio contiene batterie, è necessario rimuoverle e smaltirle separamente.
