Produkttyp	Verdunstungsluftkühler
Marke	Adler
Modell	AD 7921
Stromversorgung	220-240 V ~ 50 Hz
Nennleistung	60 W
Maximale Leistung	300 W (Pumpe aktiv)
Wasserbehälterkapazität	5,5 L
Wasserverbrauch	300 ml/h
Ventilatorgeschwindigkeiten	3 (langsam, mittel, schnell)
Lüftungsmodi	Normal, Natürlich, Schlaf
Timer	2, 4, 6, 8, 10, 12 h
Horizontale Oszillation	Ja (70°)
Fernbedienung	Ja, CR2025-Batterie (enthalten)
Kühlfunktion	Wasserpumpe + Kühlakkus (2 Behälter)
Filter	Drahtgitterfilter + Verdunstungsfilter aus Papier
Tankreinigung	Alle 3 Tage: entleeren, reinigen, frisches Wasser
Entkalkung	Alle 3 Monate mit geeignetem Entkalker
Filterreinigung	Alle 2 Wochen: mit klarem Wasser waschen
Rollen	4 Rollen enthalten, manuelle Montage
Gewicht	Ca. 6 kg (Schätzung)

Häufig gestellte Fragen - AD 7921 ADLER

Wie verwende ich die Kühlakkus?

Füllen Sie die beiden mitgelieferten Kunststoffbehälter bis zum Maximalstand mit Wasser und frieren Sie sie im Gefrierschrank ein. Legen Sie sie vor dem Einschalten des Geräts in den oberen Wassertank für eine effizientere Kühlung.

Wie oft muss ich den Wassertank reinigen?

Alle drei Tage den Tank entleeren, mit frischem Wasser oder einem milden Reinigungsmittel reinigen, spülen und trocknen. Dies verhindert die Bildung von Mikroorganismen.

Wie ersetze ich die Batterie der Fernbedienung?

Drücken Sie auf die Entriegelungslasche, um den Batteriehalter zu entfernen. Ersetzen Sie die verbrauchte Batterie durch eine CR2025 (3V) desselben Typs. Achten Sie auf die Polarität.

Wie stelle ich den Timer ein?

Drücken Sie die Taste TIMER (F), um die gewünschte Dauer auszuwählen: 2, 4, 6, 8, 10 oder 12 Stunden. Das Gerät schaltet sich nach der gewählten Zeit automatisch aus.

Wie groß ist die Kapazität des Wassertanks?

Der untere Tank hat ein Fassungsvermögen von 5,5 Litern. Überschreiten Sie nicht den MAX-Pegel, der durch den Schwimmer angezeigt wird.

Wie stelle ich die horizontalen Luftklappen ein?

Die horizontalen Lamellen (4) werden manuell durch Neigen nach oben oder unten eingestellt. Die automatische Oszillation betrifft nur die vertikalen Lamellen.

Wie oft sollten die Filter gereinigt werden?

Alle zwei Wochen den Drahtgitterfilter mit klarem Wasser und den Verdunstungspapierfilter mit einer weichen Bürste und milder Reinigungslösung reinigen. Vor dem Wiedereinbau trocknen lassen.

Was tun, wenn das Gerät nicht genug kühlt?

Überprüfen Sie den Wasserstand (muss mindestens Minimum sein), reinigen Sie die Filter und stellen Sie sicher, dass die Kühlakkus gefroren sind. Wenn das Problem weiterhin besteht, überprüfen Sie gegebenenfalls die Wasserpumpe.

Welche Sicherheitsvorkehrungen sind zu beachten?

Verwenden Sie das Gerät nicht im Freien, tauchen Sie es nicht in Wasser, lassen Sie Kinder nicht damit spielen, ziehen Sie vor der Reinigung den Netzstecker und ziehen Sie nicht am Netzkabel.

Wie lagere ich das Gerät am Ende der Saison?

Entleeren Sie das Wasser aus dem Tank über den Ablassstopfen, reinigen Sie den inneren Tank (3 Schrauben lösen), trocknen Sie alle Teile, entfernen Sie die Batterien aus der Fernbedienung und lagern Sie das Gerät an einem trockenen Ort.

BEDIENUNGSANLEITUNG AD 7921 ADLER

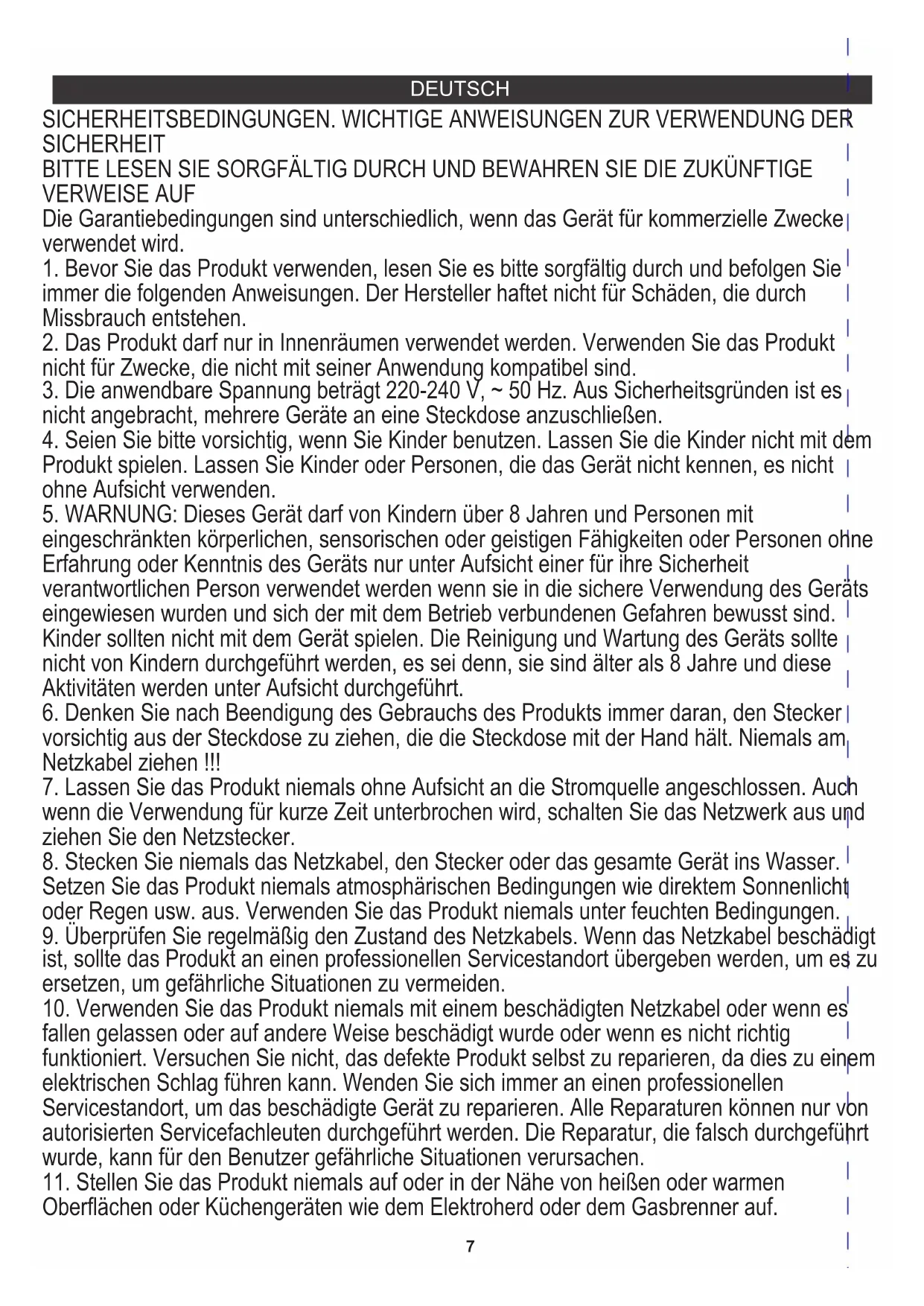

SICHERHEITSBEDINGUNGEN. WICHTIGE ANWEISUNGEN ZUR VERWENDUNG DER SICHERHEIT

BITTE LESEN SIE SORGFÄLTIG DURCH UND BEWAHREN SIE DIE ZUKUNFTIG VERWEISE AUF

Die Garantiebedingungen sind unterschiedlich, wenn das Gerät für kommerzielle Zwecke verwendet wird.

1. Bevor Sie das Produkt verwenden, lesen Sie es bitte sorgfältig durch und befolgen Sie immer die folgenden Anweisungen. Der Hersteller haftet nicht für Schäden, die durch Missbrauch entstehen.
2. Das Produkt darf nur in Innenräumen verwendet werden. Verwenden Sie das Produkt nicht für Zwecke, die nicht mit seiner Anwendung kompatibel sind.
3. Die anwendbare Spannung beträgt 220-240 V, ~ 50 Hz. Aus Sicherheitsgründen ist es nicht angebracht, mehrere Geräte an eine Steckdose anzuschließen.
4. Seien Sie bitte vorsichtig, wenn Sie Kinder benutzen. Lassen Sie die Kinder nicht mit dem Produkt spielen. Lassen Sie Kinder oder Personen, die das Gerät nicht kennen, es nicht ohne Aufsicht verwenden.
5. WARNUNG: Dieses Gerät darf von Kindern über 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen ohne Erfahrung oder Kenntnis des Geräts nur unter Aufsicht einer für ihre Sicherheit verantwortlichen Person verwendet werden, wenn sie in die sichere Verwendung des Geräts eingewiesen wurden und sich der mit dem Betrieb verbundenen Gefahren bewusst sind. Kinder sollen nicht mit dem Gerät spielen. Die Reinigung und Wartung des Geräts sollen nicht von Kindern durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und diese Aktivitäten werden unter Aufsicht durchgeführt.
6. Denken Sie nach Beendigung des Gebrauchs des Produkts immer daran, den Stecker vorsichtig aus der Steckdose zu ziehen, die die Steckdose mit der Hand hält. Niemals am Netzkabel ziehen!!!
7. Lassen Sie das Produkt niemals ohne Aufsicht an die Stromquelle angeschlossen. Auch wenn die Verwendung für kurze Zeit unterbrochen wird, schalten Sie das Netzwerk aus und ziehen Sie den Netzstecker.
8. Stecken Sie niemals das Netzkabel, den Stecker oder das gesamte Gerät ins Wasser. Setzen Sie das Produkt niemals atmosphärischen Bedingungen wie direktem Sonnenlicht oder Regen usw. aus. Verwenden Sie das Produkt niemals unter feuchten Bedingungen.
9. Überprüfen Sie regelmäßig den Zustand des Netzkabels. Wenn das Netzkabel beschädigt ist, sollte das Produkt an einen professionellen Servicestandort übergeben werden, um es zu ersetzen, um gefährliche Situationen zu vermeiden.
10. Verwenden Sie das Produkt niemals mit einem beschädigten Netzkabel oder wenn es fallen gelassen oder auf andere Weise beschädigt wurde oder wenn es nicht richtig funktioniert. Versuchen Sie nicht, das defekte Produkt selbst zu reparieren, da dies zu einem elektrischen Schlag führen kann. Wenden Sie sich immer an einen professionellen Servicestandort, um das beschädigte Gerät zu reparieren. Alle Reparaturen können nur von autorisierten Servicefachleuten durchgeführt werden. Die Reparatur, die falsch durchgeführt wurde, kann für den Benutzer gefährliche Situationen verursachen.
11. Stellen Sie das Produkt niemals auf oder in der Nähe von offenen Flammen oder warmen Oberflächen oder Küchengeräten wie dem Elektroherd oder dem Gasbrenner auf.
12. Verwenden Sie das Produkt niemals in der Nähe von brennbaren Stoffen.
13. Lassen Sie das Kabel nicht über die Kante der Theke hängen.
14. Tauchen Sie die Motoreinheit nicht in Wasser.
15. Führen Sie keine Finger oder andere Gegenstände in das Gehäusegitter des Geräts ein.
16. Blockieren Sie nicht die Steckdose.
17. Wenn Sie fertig sind, setzen Sie das Wasser aus dem Gerät ab, bevor Sie es weglegen.
18. Wenn das Gerät längere Zeit nicht verwendet wird, ziehen Sie den Netzstecker aus der Steckdose.
19. Verwenden Sie immer neue Batterien, um die leeren Batterien in der Fernbedienung auszutauschen.
20. Bewegen Sie das Gerät nicht, wenn der Innentank mit Wasser gefüllt ist.
21. Stellen Sie keine Gegenstände auf das Gerät.
22. Das Gerät kann nur bei ordnungsgemäß funktionierender Belüftung verwendet werden.
23. Um zusätzlichen Schutz zu bieten, wird empfohlen, im Stromkreis eine Fehlerstrom-Schutzeinrichtung (RCD) mit einem Bemessungsfehlerstrom von nicht mehr als 30mA zu installieren. Fragen Sie dazu einen Elektriker.

WARNUNG

1. Es sollte daran erinnert werden, dass eine hohe Luftfeuchtigkeit die Entwicklung biologischer Organismen in der Umwelt begünstigen kann.
2. Lassen Sie das Gerät nicht nass werden und benetzen Sie den Bereich um das Gerät nicht. Wenn Feuchtigkeit auftritt, reduzieren Sie die Effizienz der Befeuchtungsfunktion.
3. Achten Sie darauf, dass saugfähige Materialien wie Teppiche, Vorhänge, Tischdecken nicht nass werden.
4. Lassen Sie niemals Wasser im Tank, wenn das Gerät nicht verwendet wird.
5. Trennen Sie das Gerät während des Befüllens und Reinigens vom Stromnetz.
6. Reinigen Sie das Gerät und den Wassertank, bevor Sie es wieder verwenden.
7. WARNUNG: Wenn das Wasser nicht ausgetauscht und der Tank nicht alle 3 Tage richtig gereinigt wird, können sich im Wasser oder in der Umgebung, in der das Gerät verwendet oder gelagert wird, möglicherweise vorhandene Mikroorganismen im Wassertank entwickeln und in die Umgebung ausgeblasen werden. Dies kann ein sehr ernstes Gesundheitsrisiko darstellen.
8. ACHTUNG: Alle drei Tage den Wassertank leeren und mit sauberem Wasser auffüllen. Reinigen Sie den Tank vor dem Nachfüllen mit frischem Leitungswasser oder mit Reinigungsmitteln. Entfernen Sie Kalk, Ablagerungen oder Filme, die sich an den Seiten des Tanks und auf den Innenflächen gebildet haben. Nach dem Waschen alle Oberflächen trocken wischen.

ENTKALKEN

1. Führen Sie den Entkalkungsvorgang gemäß den Anweisungen des vom Hersteller angegebenen Entkalkungsmittels durch. 2. Verwenden Sie die dafür vorgesehenen Entkalker. 3. Führen Sie die Entkalkung mindestens alle 3 Monate durch. 4. Nur den Wassertank bei ausgeschaltetem Gerät entkalken. GERÄTEBESCHREIBUNG (Abb. A)

1. Obere Abdeckung
2. Oberer Wassertank
3. Plastikbehälter zum Einfrieren des Wassers im Inneren
4. Luftschlitz
5. Luftauslass
6. Unterwassertank
7. Wasserstandsanzeige
8. Rollen
9. Bedienfeld 10. Netzkabel 11. Netzfilter
10. Ablassschraube
11. Verdunstungspapierfilter
12. Fernbedienung
13. Halterung

BESCHREIBUNG DES BEDIENFELDS (Abb. C)

A. Netzschalter EIN / AUS B. Taste zum Kühlen / Befeuchten C. Moduswahltaste D. Horizontaler Luftschwingungsknopf

E. Lüftergeschwindigkeitstaste F. Timer-Taste G. Anzeige für langsame Lüfterdrehzahl H. Anzeige für mittlere Lüftergeschwindigkeit I. Anzeige für schnelle Lüfterdrehzahl J. Normaler Luftwindmodus K. Natürlicher Luftwindmodus L. Schlafwindmodus M. Betriebsanzeige N. Anzeige für horizontale Luftschwingung

Eine merkliche Verringerung der Temperatur der Abluft tritt auf, nachdem die Kunststoffbehälter in den Wassertank gegeben wurden, die an dem zuvor im Gefrierschrank gefrorenen Produkt angebracht sind. Diese 2 Plastikbehälter können kreisförmig verwendet werden. Der Inhalt der Plastikbehälter ist nicht essbar. Es wird empfohlen, den Tank mit kaltem Leitungswasser zu füllen.

Installationsanleitung für Rollen:

Nehmen Sie die 4 Rollen aus der Verpackung. Drehen Sie das Gerät um, richten Sie die Nachlaufwelle auf das Nachlaufloch im Gehäuseboden aus und drücken Sie fest auf das Ende. Schauen Sie sich Abbildung B an.

VERWENDUNG DES GERÄTS

Die Tasten auf der Fernbedienung (14) entsprechen denen auf dem Bedienfeld (9). Stellen Sie keine Gegenstände vor den Empfänger der Fernbedienung. 1. Stellen Sie das Gerät auf eine trockene, flache Oberfläche. 2. Öffnen Sie die obere Abdeckung (1) und geben Sie das Wasser an der Wasserstandsanzeige (7) auf MAX. Schließen Sie das Gerät an die Stromversorgung an. 3. Schalten Sie das Gerät mit dem Netzschalter (A) am Bedienfeld ein (Abb. C). Die Standardeinstellung ist die mittlere Lüftergeschwindigkeit. Drücken Sie den Netzschalter (A) erneut, das Produkt befindet sich im Standby-Modus. 4. Mit der Taste für die Lüftergeschwindigkeit (E) auf dem Bedienfeld (9) können Sie die Geschwindigkeit des Lüfters ändern. Die folgenden Lüftergeschwindigkeiten können durch erneutes Drücken ausgewählt werden: mittel (H) -> langsam (G) -> schnell (H) -> mittel (H) -> ... 5. Die Kühl-/Befeuchtungstaste (B) senkt die Lufttemperatur durch Betreiben der Wasserpumpe. Zusätzlich können Sie am oberen Wassertank (2) angebrachte Kunststoffbehälter (3) aufstellen. Kunststoffbehälter (3) sollen bis zum Höchststand mit Wasser gefüllt und vorab im Gefrierschrank eingefroren werden. Um die kühle Luft zu blasen, muss das Gerät mit Wasser gefüllt sein. Überprüfen Sie während des Betriebs des Geräts regelmäßig den Wasserstand, um festzustellen, ob Wasser hinzugefügt werden muss. Schalten Sie die Wasserpumpe NIEMALS ein, wenn der untere Wassertank (6) nicht mindestens bis zum Mindeststand mit Wasser gefüllt ist. 6. Drücken Sie den horizontalen Luftschwingungsknopf (D), um die Schwingung der Lamellen zu starten, die eine gleichmäßige Verteilung des Kaltluftstroms im Bereich von 70° gewährleisten. Horizontale Luftklappen (4) bewegen sich nicht automatisch. Stellen Sie sie bei Bedarf manuell so ein, dass sie nach oben oder unten zeigen. 7. Mit der TIMER-Taste (F) können Sie die Betriebsdauer des Geräts programmieren, bevor es sich automatisch ausschaltet. Die verfügbare Auswahl für den Zeitraum beträgt: 2-4-6-8-10-12 Stunden. 8. Mit der Moduswahltaste (C) können Sie den Lüftermodus ändern. Zusätzlich zum normalen Lüfterwindmodus können Sie den natürlichen Modus und den Schlafmodus auswählen.

Im normalen Lüftermodus (J) kann die Lüftergeschwindigkeit eingestellt werden zwischen: mittel (H) -> langsam (G) -> schnell (H) -> mittel (H) -> ... Jedes Mal, wenn der Lüfter wieder eingeschaltet wird, wird er im normalen Modus gestartet.

Der natürliche Modus (K) ahmt die natürliche Windbewegung nach, indem die Lüftergeschwindigkeitssequenz wiederholt wird:

• auf Lüfterdrehzahl auf niedrige Drehzahl eingestellt (G): Der Lüfter bläst 5 Sekunden bei niedriger Drehzahl und schaltet sich 5 Sekunden lang aus und wiederholt diesen Zyklus als nächstes.
• auf Lüfterdrehzahl auf mittlere Drehzahl (H) eingestellt: Der Lüfter bläst bei jeder Drehzahl 5 Sekunden: Mittel, Niedrig, Mittel, Stopp, Niedrig, Mittel, Niedrig, Stopp und wiederholt diesen Zyklus anschließend.
• auf Lüfterdrehzahl auf hohe Drehzahl eingestellt (I): Der Lüfter bläst jede Sekunde 5 Sekunden lang: mittel, niedrig, schnell, mittel, schnell, niedrig, schnell, stoppt und wiederholt diesen Zyklus anschließend.

Der Schlafmodus (L) wurde entwickelt, um die Auswirkungen des Naturwinds zu nutzen und das Einschlafen zu erleichtern. Die Lüftergeschwindigkeit wird schrittweise in Schritten von 30 Minuten verringert:

• auf Lüfterdrehzahl auf niedrige Drehzahl eingestellt (G): Der Lüfter läuft genauso wie der natürliche Modus mit niedriger Drehzahl;
• auf Lüfterdrehzahl auf mittlere Drehzahl eingestellt (H): Der Lüfter bläst 30 Minuten im natürlichen Modus mit mittlerer Drehzahl und wechselt dann in den natürlichen Modus mit niedriger Drehzahl.
• auf Lüfterdrehzahl auf hohe Drehzahl eingestellt (I): Der Lüfter bläst 30 Minuten im natürlichen Hochgeschwindigkeitsmodus und wechselt dann 30 Minuten lang in den natürlichen Modus mit mittlerer Geschwindigkeit und dann in den natürlichen Modus mit niedriger Geschwindigkeit.

Um den Betrieb der Fernbedienung (14) zu starten, ziehen Sie die Installationsfolie heraus. Um die Batterie auszutauschen, drücken Sie auf die Entriegelungslasche und nehmen Sie die Batterie aus dem Batteriefach. Ersetzen Sie die Batterie durch den gleichen Typ.

REINIGUNG UND INSTANDHALTUNG

Bitte 1. Mit einem weichen, trockenen Tuch reinigen. Verwenden Sie keine chemischen Lösungsmittel, da diese das Gerät dauerhaft

beschädigen oder verformen können. 2. Wenn das Gerät drei oder mehr Monate lang nicht benutzt wird, entnehmen Sie die Batterien aus der Fernbedienung. 3. Nach längerem Betrieb werden der Netzfilter (11) und der Verdunstungspapierfilter (13) mit Staub verstopft, was die Kühlleistung der Maschine stark beeinträchtigt. Wenn sich lange Zeit kein Wasser ändert, kann es zu Schimmel und Mehltau kommen. Wir empfehlen, den Netzfilter (11) und den Verdunstungspapierfilter (13) alle zwei Wochen zu reinigen. Das Reinigungsverfahren ist wie folgt: a) Ziehen Sie den Stecker aus der Steckdose, entfernen Sie die Schraube des hinteren Gehäuses und nehmen Sie den Netzfilter (11) und den Verdunstungspapierfilter (13) heraus. b) Waschen Sie den Verdunstungspapierfilter (13) in einer milden Reinigungsmittel- und warmen Wasserlösung mit einer weichen Bürste und spülen Sie ihn dann in sauberem Wasser ab. Achten Sie darauf, den Verdunstungspapierfilter (13) nicht zu durchbohren. c) Waschen Sie den Netzfilter (11) mit fließendem sauberem Wasser. Verwenden Sie zum Reinigen eine weiche Bürste. d) Trocknen Sie beide Filter. Der Verdunstungspapierfilter (13) muss flach installiert werden, um Leckagen zu vermeiden. Schrauben Sie die Halterung (15) mit dem Verdunstungspapierfilter (13) und dem Netzfilter (11) am Gehäuse fest. 4. Lassen Sie das Wasser vor der Lagerung ab, indem Sie nach jedem Gebrauch die Ablassschraube (12) am Boden des Wassertanks entfernen. 5. Vor der Saisonlagerung den unteren Wassertank (6) reinigen, nachdem 3 Schrauben gelöst wurden. Dann Wassertank, Filter und Gehäuse trocknen, um Feuchtigkeitsschäden zu vermeiden. 6. Bauen Sie das Gerät zusammen und lagern Sie es bis zur nächsten Saison an einem trockenen Ort.

TECHNISCHE DATEN:

Stromquelle: 220 - 240 V ~ 50 Hz

Leistung: 60 W

Leistung max: 300 W

Tankinhalt: 5,5 Liter

Wasserverbrauch: 300 ml / Stunde

Die Fernbedienung wird mit der Lithiumbatterie CR2025 (3 V) geliefert

Den Pappkarton im Altpapier entsorgen. Polyethylenbeutel (PE) in dem Behälter für Kunststoff entsorgen. Das abgenutzte Gerät zum Recycling zu einer offiziellen Sammelstelle bringen, da es gefährliche Substanzen enthält, die die Umwelt gefährden können. Das Gerät sollte in einer Form abgegeben werden, die eine weitere Nutzung unmöglich macht. Wenn es Batterien enthält, sollen sie herausgenommen und separat an einer Sammelstelle abgegeben werden. Das Gerät darf nicht in den Hausmüll geworfen werden!!
