AD 7916 - Klimaanlage ADLER - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG AD 7916 ADLER

WICHTIGE SICHERHEITSHINWEISE SORGFÄLTIG DURCHLESEN UND FÜR DIE ZUKUNFT AUFBEWAHREN

1. Lesen Sie vor dem Gebrauch des Geräts die Bedienungsanleitung und befolgen Sie

die darin enthaltenen Anweisungen. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder unsachgemäßen Betrieb des Gerätes verursacht werden.

2. Das Gerät ist nur für den Heimgebrauch bestimmt. Verwenden Sie es nicht für andere

Zwecke, die nicht für den vorgesehenen Zweck bestimmt sind.

3. Das Gerät darf nur an eine Netzsteckdose mit 220-240 V ~ 50 Hz angeschlossen

werden. Um die Betriebssicherheit zu erhöhen, sollten nicht mehrere elektrische Geräte gleichzeitig an einen Stromkreis angeschlossen werden.

4. Seien Sie äußerst vorsichtig, wenn Sie das Gerät in der Nähe von Kindern verwenden.

Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Erlauben Sie Kindern oder Personen, die mit dem Gerät nicht vertraut sind, nicht, es zu benutzen.

5. WARNUNG: Dieses Gerät darf von Kindern über 8 Jahren und Personen mit

eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen ohne Erfahrung oder Kenntnis des Geräts verwendet werden, wenn dies unter Aufsicht einer verantwortlichen Person erfolgt zu ihrer Sicherheit oder ihnen wurden Informationen über den sicheren Gebrauch des Geräts erteilt, und sie sind sich der Gefahren bei der Verwendung des Geräts bewusst. Kinder sollten nicht mit dem Gerät spielen. Die Reinigung und Wartung des Geräts darf nur von Kindern durchgeführt werden, die älter als 8 Jahre sind und diese Tätigkeiten unter Aufsicht ausführen.

Caution, risk of fire. Do NOT pierce or burn. Be aware that the refrigerant may not contain an odour. The maximum refrigerant charge amount: 200g.6. Ziehen Sie nach dem Gebrauch immer den Netzstecker, indem Sie die Steckdose mit der Hand festhalten. NICHT am Netzkabel ziehen.

7. Tauchen Sie das Kabel, den Stecker und das gesamte Gerät nicht in Wasser oder andere

Flüssigkeiten. Setzen Sie das Gerät keinen atmosphärischen Bedingungen aus (Regen, Sonne usw.) und verwenden Sie es nicht bei hoher Luftfeuchtigkeit (Badezimmer, feuchte Mobilheime).

8. Überprüfen Sie regelmäßig den Zustand des Netzkabels. Wenn das Netzkabel beschädigt

ist, sollte es von einer Fachwerkstatt ausgetauscht werden, um Gefahren zu vermeiden.

9. Verwenden Sie das Gerät nicht mit einem beschädigten Netzkabel oder wenn es fallen

gelassen oder auf andere Weise beschädigt wurde oder wenn es nicht richtig funktioniert. Reparieren Sie das Gerät nicht selbst, da die Gefahr eines Stromschlags besteht. Bringen Sie das beschädigte Gerät zur Überprüfung oder Reparatur zu einem geeigneten Servicecenter. Alle Reparaturen dürfen nur von autorisierten Servicestellen durchgeführt werden. Durch unsachgemäße Reparaturen können ernsthafte Gefahren für den Benutzer entstehen.

10. Stellen Sie das Gerät auf eine kühle, stabile Oberfläche, entfernt von heißen

Küchengeräten wie Elektroherd, Gasbrenner usw..

11. Stellen Sie sicher, dass nichts den Lufteinlass und -auslass des Geräts blockiert

12. Verwenden Sie das Gerät nur auf einer ebenen Fläche, damit kein Kondenswasser

13. Um einen zusätzlichen Schutz zu gewährleisten, wird empfohlen, im Stromkreis einen

Fehlerstromschutzschalter (RCD) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA zu installieren. Bitten Sie einen Elektriker darum.

14. Reinigen Sie den Luftfilter regelmäßig. Die Häufigkeit der Reinigung hängt von der

15. Warten Sie nach dem Ausschalten des Geräts mindestens 5 Minuten, bevor Sie es

16. Verwenden Sie das Gerät nicht an sonnigen Orten. Wenn das Gerät überhitzt, schaltet

der Überhitzungsschutz das Gerät ein.

17. Um eine effektive Kühlung zu gewährleisten, sollte ein Abstand von mindestens 60 cm

zwischen den Seitenwänden des Geräts und der Wand oder den Möbeln oder Vorhängen eingehalten werden.

18. Aufgrund der eingeschränkten Leistung des Geräts wird die Zieltemperatur

möglicherweise nicht erreicht, wenn der Unterschied zwischen der Zieltemperatur und der Umgebungstemperatur zu groß ist.

19. Beachten Sie die folgenden grundlegenden Vorsichtsmaßnahmen, um die Gefahr von

Bränden, Stromschlägen oder Verletzungen bei der Verwendung der Klimaanlage zu verringern: a) An eine geerdete Steckdose mit 3 Stiften anschließen. b) Entfernen Sie nicht den Erdungsstift. c) Verwenden Sie den Adapter nicht. 11d) Verwenden Sie kein Verlängerungskabel. e) Trennen Sie die Klimaanlage vor Wartungsarbeiten vom Stromnetz. f) Verwenden Sie zwei oder mehr Personen, um die Klimaanlage zu bewegen und zu installieren.

20. Verwenden Sie keine anderen Mittel, die den Auftau- oder Reinigungsprozess

beschleunigen, als die vom Hersteller empfohlenen.

21. Das Gerät sollte in einem Raum ohne ständig in Betrieb befindliche Zündquellen gelagert

werden, zum Beispiel: offenes Feuer, Gasgeräte oder elektrische Heizungen. VOR DEM ERSTEN GEBRAUCH - (Bild E) Verbinden Sie die Anschlüsse wie folgt mit dem Abluftkanal:

1. Den Luftauslasskanal (10) verlängern, indem Sie die beiden Enden des Kanals herausziehen.

2. Luftaustrittskanal (10) in den Anschluss des Luftaustrittskanals (11) einschrauben.

3. Verbinden Sie den Stecker des Abluftkanals (11) mit dem Gerät.

BEMERKUNGEN: 1. Halten Sie das Gerät mindestens 1 Meter von Fernsehgeräten oder Radios entfernt, um elektromagnetische Störungen zu vermeiden.

2. Setzen Sie das Gerät keinem direkten Sonnenlicht aus, um ein Ausbleichen der Oberflächenfarbe zu vermeiden.

3. Kippen Sie das Gerät während des Transports nicht mehr als 35 ° oder auf den Kopf. Wenn das Gerät während des Transports umgedreht wurde, legen Sie es ordnungsgemäß ab und warten Sie 2-4 Stunden, bevor Sie es starten.

4. Stellen Sie das Gerät auf eine ebene Fläche mit einer Neigung von weniger als 5 °.

5. Das Gerät arbeitet in bestimmten Räumen effizienter. Wählen Sie den besten Standort aus:

- Neben einem Fenster, einer Tür oder einem französischen Fenster. - Halten Sie den erforderlichen Abstand vom Rückluftauslass zur Wand oder anderen Hindernissen mindestens 60 cm ein. - Ziehen Sie den Luftschlauch heraus, um sicherzustellen, dass das andere Ende des Luftschlauchs zwischen der Fenstertür, der Fenstertür oder der Wandöffnung Platz hat. - Der Luftaustritt oder -eintritt kann nicht durch ein Schutzgitter oder ein Hindernis blockiert werden. Um die Lebensdauer des Geräts zu verlängern, lassen Sie das Kondenswasser aus den oberen (8) und unteren (9) Ablassöffnungen des Kühlers ab, bevor Sie das Gerät am Ende der Saison einlagern. GERÄTEBESCHREIBUNG (Bilder A und B)

1. Bedienfeld 2. Kaltluftaustritt

3. Signalempfänger 4. Fernbedienung

5. Transportgriff 6. Abluftkanal

7. Verdampferzulauf 8. Oberes Kühlerablassloch

9. Kühlerablassöffnung nach unten. 10. Abluftkanal

11. Anschluss des Luftauslasskanals 12. Fensterauslassadapter

BEDIENFELD (Bild C) A. Ein- / Ausschalter B. Lüftergeschwindigkeitstaste C. Modustaste D. Timer- / Temperatur-Aufwärtstaste E. Timer / Temperatur-Abwärtstaste F. Lampe für niedrige Geschwindigkeit G. Hochgeschwindigkeitslampe

I. Sleep-Taste J. Automatikmodus

K. Kühlmodus L. Entfeuchtungsmodus M. Lüftermodus N. Timer-Taste O. Schwingtaste FERNBEDIENUNG - Bild D Die Fernbedienung überträgt Signale an das System. Taste "A" - Wenn Sie diese Taste drücken, wird das Gerät gestartet, wenn es mit Strom versorgt wird, oder es wird angehalten, wenn es in Betrieb ist. Taste "C" - drücken Sie diese Taste, um den Betriebsmodus auszuwählen: "J", "K", "L" oder "M". Taste "B" - drücken Sie diese Taste, um die Lüftergeschwindigkeit der Reihe nach auszuwählen. Taste "D" / "E" - drücken, um die Raumtemperatur und den Timer einzustellen. Taste "I" - drücken, um den Schlafmodus zu aktivieren oder zu deaktivieren. Taste "N" - drücken, um die Zeit für das automatische Aus- und Einschalten einzustellen. Taste "O" - drücken, um den Luftklappen-Schwenkmodus einzustellen oder zu beenden.

12BEDIENUNG DES BEDIENFELDES

AUTOMATIK / KÜHL / TROCKEN / LÜFTER

1. Schalten Sie das Gerät ein.

a) Schließen Sie das Gerät an. b) Drücken Sie die Taste "A", dann piept das Gerät einmal und schaltet sich ein. c) Die LED-Diode zeigt die Raumtemperatur an und beginnt im automatischen Modus zu arbeiten. 2.Wählen Sie die Betriebsart Drücken Sie die Taste "C", um die gewünschte Betriebsart nach Reihenfolge auszuwählen: Automatikbetrieb "J" -> Kühlbetrieb "K" -> Trocknungsbetrieb "L" -> Lüfterbetrieb "M.”

3. Passen Sie die Temperatur an

Die Temperatur kann zwischen 15 und 31 ° C eingestellt werden. Drücken Sie die Taste “D” oder “E”, um die Temperatur durch einmaliges Drücken um 1 ° C zu erhöhen oder zu verringern. Das LED-Feld des Geräts zeigt 5 Sekunden lang die Zieltemperatur und dann die Raumtemperatur an.

4. Passen Sie die Lüftergeschwindigkeit an

Drücken Sie die Taste "B", um die gewünschte Lüftergeschwindigkeit auszuwählen. Niedrige Geschwindigkeit "F" -> hohe Geschwindigkeit G

Wenn Sie die Taste "A" erneut drücken, ertönt der Ton "di" und das Gerät funktioniert nicht mehr.

6. Drücken Sie diese Taste "I", um den Ruhemodus des Geräts aufzurufen.

7. Drücken Sie diese Taste "N", um ein zeitgesteuertes Herunterfahren einzustellen.

8. Drücken Sie diese Taste "O", um die Luftpendelschwingung nach oben und unten einzustellen.

Jeder modus arbeitsprinzip: AUTO "J" -Modus: Sobald der "J" -Betrieb ausgewählt ist, arbeitet der Innentemperatursensor automatisch und wählt einen der folgenden Betriebsmodi aus: - Wenn die Raumtemperatur ≥24 ℃ ist, wählt das Gerät automatisch den Kühlmodus "K". oder - Bei Raumtemperatur (24 ° C) wählt das Gerät automatisch den Modus "M" für hohe Lüftergeschwindigkeit. Entfeuchten "L" -Modus:

1. Der Up-Radialventilator läuft mit niedriger Drehzahl und die Drehzahl kann nicht eingestellt werden.

2. Der Kompressor stoppt nach 8 Minuten und läuft nach 6 Minuten erneut.

3. Das Gerät nimmt den Entfeuchtungsmodus mit konstanter Temperatur an, und die Einstellung der Temperatur

ist nicht wirksam. WARNUNG: Wenn das Gerät bei wechselnder Luftfeuchtigkeit betrieben wird, muss die Ablassöffnung des Daunenkühlers (9) ständig offen sein und für einen konstanten Wasserablauf sorgen. KÜHLER "K" -Modus:

1. Wenn die Raumtemperatur über der am Bedienfeld eingestellten Temperatur liegt, läuft der Kompressor an.

2. Wenn die Raumtemperatur unter der am Bedienfeld eingestellten Temperatur liegt, werden der Kompressor

und der obere Lüfter mit der ursprünglich eingestellten Drehzahl betrieben. Lüfter "M..." -Modus.

1. Der Up-Radialventilator läuft mit der eingestellten Drehzahl und der Kompressor läuft nicht.

2. Die Einstellung der Temperatur ist nicht wirksam.

13Timer-Betrieb "N":

1. Drücken Sie die Taste “N”, um die automatische Ausschaltzeit einzustellen, während das Gerät läuft.

2. Drücken Sie die Taste “N”, um die automatische Einschaltzeit einzustellen, während das Gerät betriebsbereit

3. Die Zeit kann durch Drücken der Taste "D" （+） oder "E" （-） in einem Bereich von 1 Stunde bis 24 Stunden

eingestellt werden. Schlafmodus "I" Betrieb::

1. Der Schlafmodus wird ausgeführt, wenn sich das Gerät im Kühlmodus "K" befindet.

2. Drücken Sie die Taste "I" im Kühlmodus "K", dann arbeitet das Gerät im Ruhemodus und der Aufwärts-

Radialventilator dreht sich automatisch auf niedrige Geschwindigkeit. Die eingestellte Temperatur erhöht sich nach einer Stunde um 1 ℃ und nach zwei Stunden um 2 ℃. Nach sechs Stunden hört das Gerät auf zu laufen. Swing "O" -Modus-Betrieb: Wenn das Gerät eingeschaltet ist, drücken Sie die Taste "O", um die vertikale Jalousie ein- oder auszuschalten. Wenn es eingeschaltet ist, kann die Luftklappe innerhalb von 60 Grad vor und zurück geschwenkt werden. Drücken Sie die Taste "O" erneut, die Jalousie hört auf zu schwingen. Beachten: Die Hauptsteuerkarte hat eine Speicherfunktion, wenn das Gerät betriebsbereit ist, sich jedoch im Stoppzustand befindet, kann die Hauptsteuerkarte die Initialisierung des Arbeitsmodus speichern. Wenn Sie das Gerät einschalten, wird der gleiche Arbeitsmodus wie beim letzten Mal aktiviert, und es ist nicht erforderlich, den Arbeitsmodus erneut zurückzusetzen. (Diese Bedingung ist nicht verfügbar, wenn sich das Gerät im AUTO-Modus "J" befindet.) FERNBEDIENUNG

1. Schieben Sie die hintere Abdeckung zum Öffnen und entfernen Sie den Isolierfilm von den Batterien.

2. Legen Sie die Batterien in das Fach ein und achten Sie darauf, dass sie den Zeichen "+" und "-" auf der

Fernbedienung entsprechen.

3. Nehmen Sie die Batterien heraus, wenn Sie sie längere Zeit nicht benutzen.

4. Um Umweltverschmutzung zu vermeiden, nehmen Sie die verbrauchten Batterien heraus und entsorgen Sie sie

ordnungsgemäß. Richten Sie die Fernbedienung (..) auf den Signalempfänger, um das Gerät zu bedienen. Die Fernbedienung bedient das Gerät in einer Entfernung von 5 Metern, wenn Sie auf den Signalempfänger des Geräts zeigen. SCHUTZVORRICHTUNGEN Die Schutzeinrichtung kann in folgenden Fällen auslösen und das Gerät stoppen:

1. Im Kühlmodus: Die Innenraumlufttemperatur liegt über 43 ° C.

2. im Kühlmodus: Raumtemperatur liegt unter 15 ° C (59 ° F)

3. im Entfeuchtungsmodus: Die Raumtemperatur liegt unter 15 ° C (59 ° F).

Wenn das Gerät im Kühlmodus „K“ oder im Entfeuchtungsmodus „L“ betrieben wird und die Tür oder das Fenster für längere Zeit geöffnet sind und die relative Luftfeuchtigkeit über 80% liegt, kann Tau aus dem Auslass tropfen. Die Schutzeinrichtung funktioniert in folgenden Fällen:

1. Starten Sie das Gerät sofort neu, nachdem Sie die Arbeit unterbrochen oder den ausgewählten Modus während

der Arbeit geändert haben. Warten Sie 3 Minuten.

2. Wenn der Stecker abgezogen wurde und das Gerät nach dem Neustart in den ursprünglichen Modus

zurückkehrt, müssen TIMER ON und TIMER OFF - erneut eingestellt werden. BEMERKUNG: In diesem Gerät ist das Recycling von Kondensatwasser verborgen. Das Kondenswasser wird teilweise zwischen dem Kondensator und der Wasserplatte recycelt. Wenn der Wasserstand auf den oberen Stand ansteigt, leuchten der Schwimmerschalter und die Wasserfüllanzeige (E4) auf, um das Ablassen des Wassers zu erinnern. Bitte unterbrechen Sie die Stromversorgung, bringen Sie das Gerät an einen geeigneten 14Ort, entfernen Sie die Ablassschraube und lassen Sie das Wasser vollständig ab. Installieren Sie den Stecker nach dem Ablassen wieder, da das Gerät sonst auslaufen und Ihr Zimmer nass werden kann. Wenn sich das Gerät in einer Position befindet, in der Abwasser austritt, können Sie auch die Ablassöffnung mit dem Ablassanschluss verbinden, um das Wasser abzulassen. Das Abflussrohr wird nicht dem Bausatz beigelegt. Es sollte sein: Innendurchmesser 9 mm, Außendurchmesser 12 mm, Material: PVC. Fehlerbehebung

1) Problem: Nicht arbeiten.

Analyse: a) Möglicherweise ist der Schutzschalter oder die Sicherung durchgebrannt. Warten Sie 3 Minuten und starten Sie dann erneut. Möglicherweise verhindert das Schutzgerät, dass das Gerät funktioniert. c) Möglicherweise sind die Batterien in der Fernbedienung erschöpft. d) Möglicherweise ist der Stecker nicht richtig eingesteckt.

2) Problem: Funktioniert nur für kurze Zeit

Analyse: a) Wenn die eingestellte Temperatur in der Nähe der Raumtemperatur liegt, können Sie die eingestellte Temperatur senken. b) Möglicherweise ist der Luftaustritt durch ein Hindernis blockiert. Nimm das Hindernis weg.

3) Problem: Funktioniert, kühlt aber nicht

Analyse: a) Vielleicht sind Tür oder Fenster offen. b) In unmittelbarer Nähe befindet sich möglicherweise ein anderes Gerät, das wärmetechnisch arbeitet, z. B. eine Heizung oder eine Lampe. c) der Luftfilter ist verschmutzt, bitte reinigen Się ihn. d) Luftaustritt oder -eintritt ist verstopft. f) Die eingestellte Temperatur ist zu hoch.

4) Problem: Wasserleck während des Transports.

Analyse: a) Lassen Sie das Kondensat ab, bevor Sie es bewegen. b) Um ein Auslaufen von Wasser zu vermeiden, stellen Sie das Gerät bitte auf einen ebenen Boden.

5) Störung: Funktioniert nicht und Wasserfüllanzeige "E4"

Analyse: a) Ziehen Sie den Gummistopfen heraus, um das Wasser abzulassen. b) Wenn dies häufig der Fall ist, wenden Sie sich bitte an einen qualifizierten Servicetechniker. Fehlerbehebung

6) Problem: Gerät startet nicht.

Analyse: a) vielleicht nicht eingesteckt. Also, steck es ein. b) Möglicherweise Stecker- oder Buchsenschäden. Durch Dienstanbieter ersetzen. c) Vielleicht ist die Sicherung defekt. Ersetzen Sie die Sicherung durch einen Serviceanbieter (Spezifikation: 3,15A / 250VAC).

7) Störung: Gerät stoppt automatisch.

Analyse: a) Zeitabschaltung oder Erreichen der eingestellten Temperatur. Starten Sie es neu oder warten Sie auf die automatische Umschaltung.

8) Problem: Keine kalte Luft im COOL "K" -Modus.

Analyse: a) Raumtemperatur ist niedriger als die eingestellte Temperatur. Es ist ein normales Phänomen, dass die Maschine automatisch schaltet, wenn die Raumtemperatur höher als die eingestellte Temperatur ist. b) Gerät tritt in Frostschutz ein. Das Gerät schaltet automatisch um, wenn der Frostschutz beendet ist.

9) Störung: LED zeigt Fehlercode "E2" an

Analyse: 15a) Raumtemperaturfühler versagt oder beschädigt. Ersetzen Sie den Raumtemperaturfühler durch den Serviceanbieter.

10) Fehler: LED zeigt Fehlercode "E3" an

Analyse: a) Der Verdampferölleitungssensor fällt aus oder ist beschädigt. Ersetzen Sie den Verdampferrohrsensor durch einen Dienstleister.

11) Störung: LED zeigt Fehlercode "E4" an

Analyse: a) Wasservollwarnung. Wasser ablassen.

REINIGUNG UND INSTANDHALTUNG

1. Schalten Sie das Gerät zuerst aus, bevor Sie es vom Stromnetz trennen.

2. Mit einem weichen und trockenen Tuch abwischen. Verwenden Sie zum Reinigen lauwarmes Wasser unter 40

° C, wenn das Gerät stark verschmutzt ist.

3. Reinigen Sie das Gerät niemals mit flüchtigen Substanzen wie Benzin oder Polierpulver.

Wartung des Luftfilters Wenn das Gerät in einer extrem staubigen Umgebung betrieben wird, muss der Luftfilter alle 2 Wochen gereinigt werden. Reinigen Sie wie folgt:

1. Schalten Sie zuerst das Gerät aus und schieben Sie den Luftfilter nach oben (Bild F).

2. Reinigen Sie den Luftfilter und setzen Sie ihn wieder ein.

3. Wenn der Schmutz auffällig ist, waschen Sie ihn mit einer Waschmittellösung in lauwarmem Wasser. Trocknen

Sie es nach der Reinigung an einem schattigen und kühlen Ort und setzen Sie es dann wieder ein. Wartung nach Gebrauch

1. Wenn das Gerät längere Zeit nicht benutzt wird, ziehen Sie den Gummistopfen an der oberen

Kühlerablassöffnung (8) und die Gummistopfen an der Kühlerablassöffnung (9) der Ablassöffnung heraus, um das Wasser abzulassen .

2. Lassen Sie das Gerät an einem sonnigen Tag nur einen halben Tag mit Lüfter laufen, um das Innere des

Geräts zu trocknen und Schimmelbildung zu vermeiden.

3. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Nehmen Sie dann die Batterien der

Fernbedienung heraus und lagern Sie das Gerät ordnungsgemäß.

4. Reinigen Sie den Luftfilter und setzen Sie ihn wieder ein.

5. Entfernen Sie die Luftschläuche und lagern Sie sie ordnungsgemäß. Decken Sie das Loch fest ab.

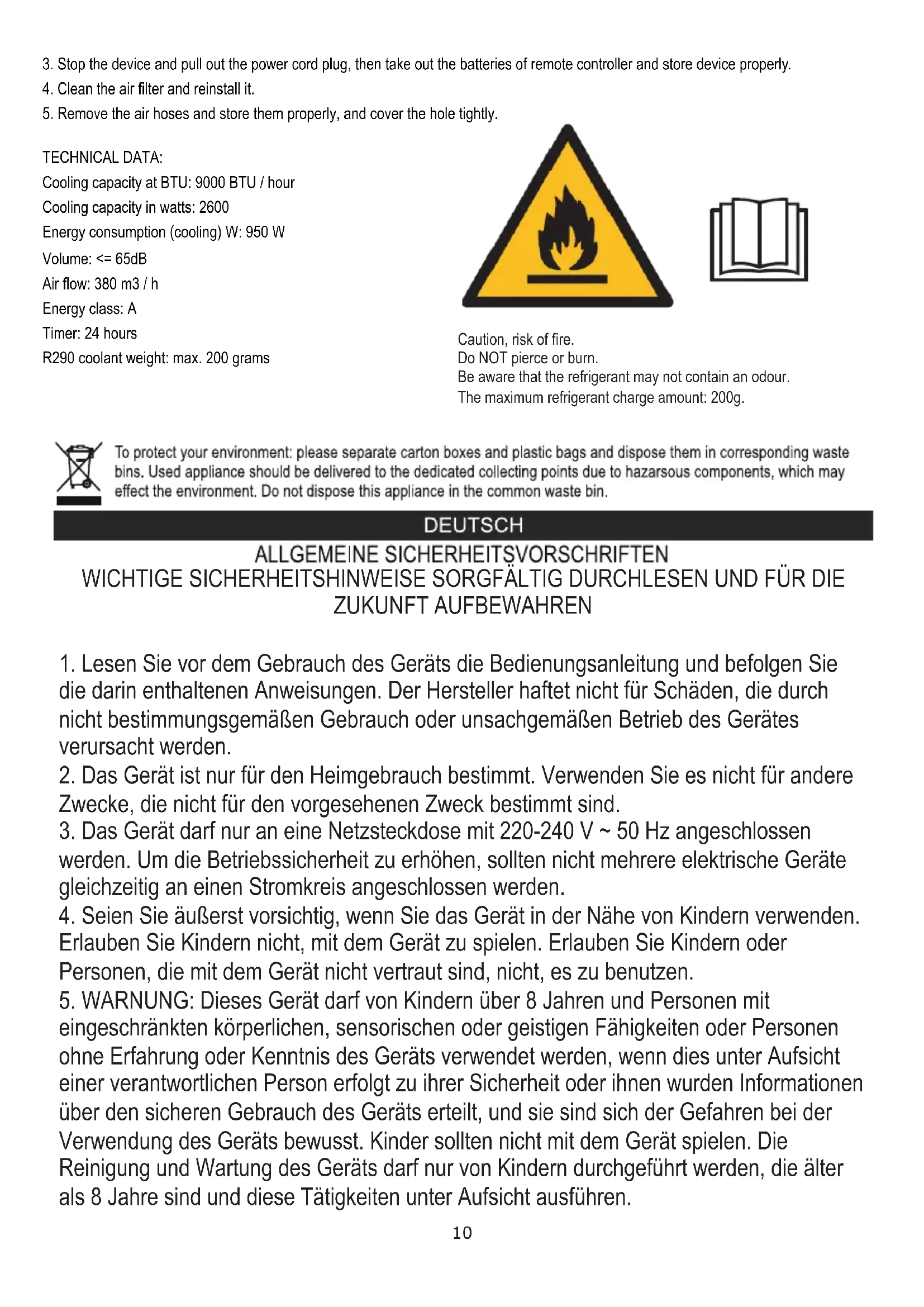

TECHNISCHE DATEN: Kühlleistung bei BTU: 9000 BTU / Stunde Kühlleistung in Watt: 2600 Energieverbrauch (Kühlung) W: 950 W Lautstärke: <= 65 dB Luftdurchsatz: 380 m3 / h Energieklasse: A Timer: 24 Stunden R290 Kühlmittelgewicht: max. 200 Gramm Den Pappkarton im Altpapier entsorgen. Polyäthylenbeutel (PE) in dem Behälter für Kunststoff entsorgen. Das abgenutzte Gerät zum Recycling zu einer offiziellen Sammelstelle bringen, da es gefährliche Substanzen enthält, die die Umwelt gefährden können. Das Gerät sollte in einer Form abgegeben werden, die eine weitere Nutzung unmöglich macht. Wenn es Batterien enthält, sollten diese rausgenommen und separat an einer Sammelstelle abgegeben werden. Das Gerät darf nicht in den Hausmüll rausgeworfen werden!!

Vorsicht, Brandgefahr. NICHT durchstechen oder verbrennen. Beachten Sie, dass das Kältemittel möglicherweise keinen Geruch enthält.FRANÇAIS
