ПОСІБНИК КОРИСТУВАЧА AD 7916 ADLER

ЗАГАЛЬНІ УМОВИ БЕЗПЕКИ ВАЖЛИВІ ІНСТРУКЦІЇ З БЕЗКОШТОВНОСТІ ЧИТАЙТЕ ДУЖКО І ЗАБЕЗПЕЧЕННЯ ДЛЯ

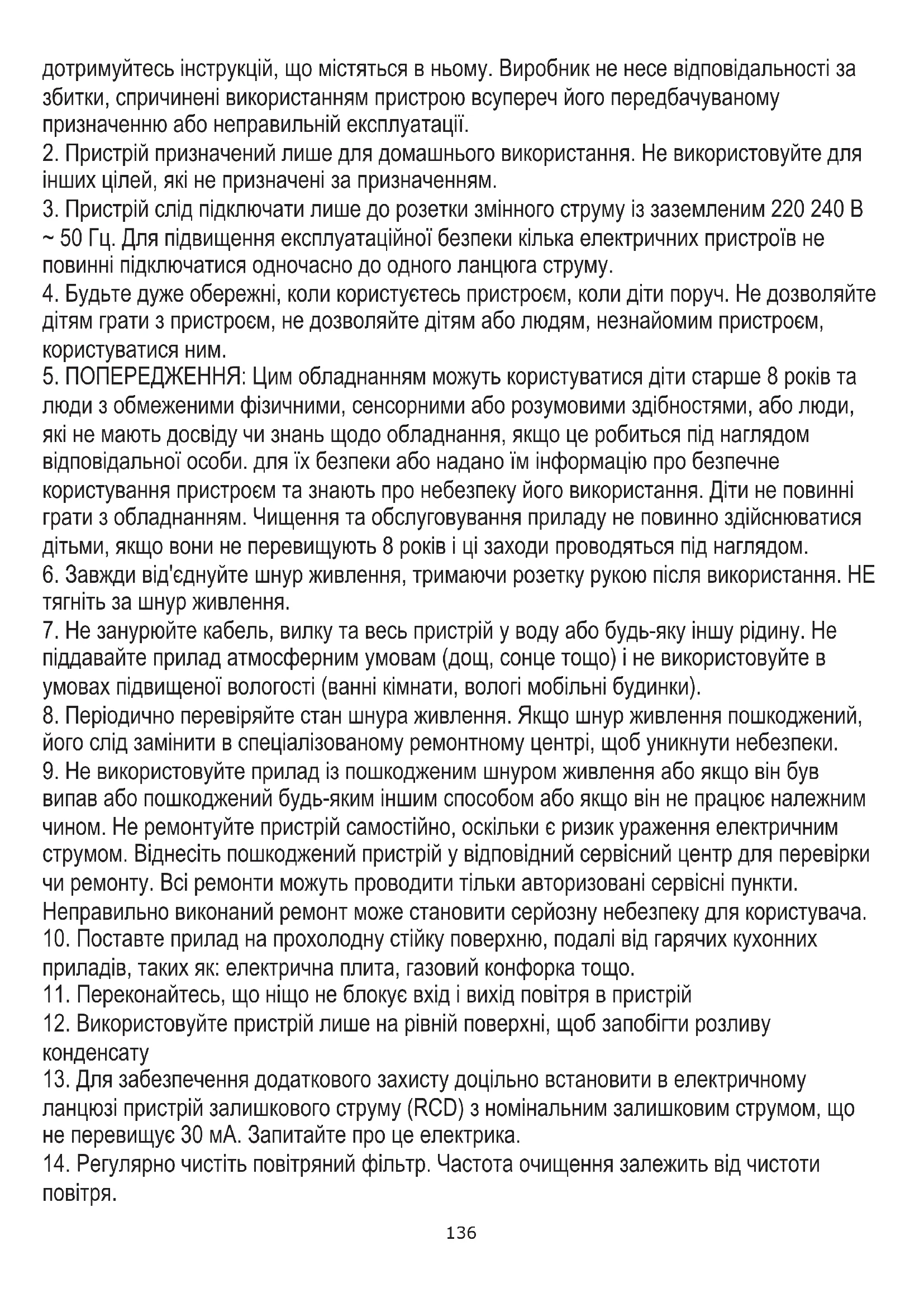

1. Перш ніж користуватися пристроєм, прочитайте посібник з експлуатації та

Varning, risk för brand. Gör INTE igenom eller bränna. Var medveten om att köldmediet kanske inte innehåller en lukt. Maximalt köldmediumsbelopp: 200 g.дотримуйтесь інструкцій, що містяться в ньому. Виробник не несе відповідальності за збитки, спричинені використанням пристрою всупереч його передбачуваному призначенню або неправильній експлуатації.

2. Пристрій призначений лише для домашнього використання. Не використовуйте для

інших цілей, які не призначені за призначенням.

3. Пристрій слід підключати лише до розетки змінного струму із заземленим 220 240 В

~ 50 Гц. Для підвищення експлуатаційної безпеки кілька електричних пристроїв не повинні підключатися одночасно до одного ланцюга струму.

4. Будьте дуже обережні, коли користуєтесь пристроєм, коли діти поруч. Не дозволяйте

дітям грати з пристроєм, не дозволяйте дітям або людям, незнайомим пристроєм, користуватися ним.

5. ПОПЕРЕДЖЕННЯ: Цим обладнанням можуть користуватися діти старше 8 років та

люди з обмеженими фізичними, сенсорними або розумовими здібностями, або люди, які не мають досвіду чи знань щодо обладнання, якщо це робиться під наглядом відповідальної особи. для їх безпеки або надано їм інформацію про безпечне користування пристроєм та знають про небезпеку його використання. Діти не повинні грати з обладнанням. Чищення та обслуговування приладу не повинно здійснюватися дітьми, якщо вони не перевищують 8 років і ці заходи проводяться під наглядом.

6. Завжди від'єднуйте шнур живлення, тримаючи розетку рукою після використання. НЕ

тягніть за шнур живлення.

7. Не занурюйте кабель, вилку та весь пристрій у воду або будь-яку іншу рідину. Не

піддавайте прилад атмосферним умовам (дощ, сонце тощо) і не використовуйте в умовах підвищеної вологості (ванні кімнати, вологі мобільні будинки).

8. Періодично перевіряйте стан шнура живлення. Якщо шнур живлення пошкоджений,

його слід замінити в спеціалізованому ремонтному центрі, щоб уникнути небезпеки.

9. Не використовуйте прилад із пошкодженим шнуром живлення або якщо він був

випав або пошкоджений будь-яким іншим способом або якщо він не працює належним чином. Не ремонтуйте пристрій самостійно, оскільки є ризик ураження електричним струмом. Віднесіть пошкоджений пристрій у відповідний сервісний центр для перевірки чи ремонту. Всі ремонти можуть проводити тільки авторизовані сервісні пункти. Неправильно виконаний ремонт може становити серйозну небезпеку для користувача.

10. Поставте прилад на прохолодну стійку поверхню, подалі від гарячих кухонних

приладів, таких як: електрична плита, газовий конфорка тощо.

11. Переконайтесь, що ніщо не блокує вхід і вихід повітря в пристрій

12. Використовуйте пристрій лише на рівній поверхні, щоб запобігти розливу

13. Для забезпечення додаткового захисту доцільно встановити в електричному

ланцюзі пристрій залишкового струму (RCD) з номінальним залишковим струмом, що не перевищує 30 мА. Запитайте про це електрика.

14. Регулярно чистіть повітряний фільтр. Частота очищення залежить від чистоти

13615. Після вимкнення машини зачекайте принаймні 5 хвилин, перш ніж увімкнути її.

16. Не використовуйте прилад у сонячних місцях. Коли пристрій перегріється, захист

від перегріву увімкнеться.

17. Для забезпечення ефективного охолодження слід зберігати відстань не менше 60

см між бічними стінками пристрою та стіною або меблями чи шторами.

18. Через обмежені показники роботи пристрою, якщо різниця між цільовою

температурою та температурою навколишнього середовища занадто велика, цільова температура може бути досягнута.

19. Щоб зменшити ризик пожежі, ураження електричним струмом або травм при

користуванні кондиціонером, дотримуйтесь таких основних заходів безпеки: a) Підключіть до заземленої розетки за допомогою 3-х штифтів. б) Не знімайте заземлюючий зубчик. в) Не використовуйте адаптер. г) Не використовуйте подовжувач. д) Перед обслуговуванням відключіть кондиціонер. f) Використовуйте двох або більше людей для переміщення та встановлення кондиціонера.

20. Не використовуйте засоби, що прискорюють процес розморожування чи очищення,

крім тих, які рекомендовані виробником.

21. Пристрій слід зберігати в приміщенні без постійно діючих джерел займання,

наприклад: відкритого вогню, газових приладів або електричних нагрівачів. ДО ПЕРШОГО ВИКОРИСТАННЯ - (малюнок E) Підключіть з'єднувачі до витяжного каналу наступним чином:

1. Подовжте витяжний канал (10), витягнувши два кінці каналу.

2. Прикрутіть випускний канал (10) повітря до з'єднувача витяжного каналу (11).

3. Підключіть до пристрою з'єднувач витяжного каналу (11).

1. Тримайте прилад не менше 1 метра від телевізора або радіо, щоб уникнути електромагнітних перешкод.

2. Не піддавайте прилад під прямим сонячним світлом, щоб уникнути вицвітання кольору поверхні.

3. Під час транспортування не нахиляйте пристрій більше ніж на 35 ° або догори дном. Якщо пристрій перевернуто під час

транспортування, поставте його правильно та зачекайте 2-4 години перед його запуском.

4. Поставте прилад на рівну поверхню з нахилом менше 5 °.

5. Пристрій працює ефективніше в певних приміщеннях, виберіть найкраще місце:

- Поруч з вікном, дверима чи французьким вікном. - Тримайте необхідну відстань від вихідного повітря до стіни або інших перешкод не менше 60 див. - Подовжте повітряний шланг, щоб переконатися, що інший кінець шланга має зазор між дверцятами вікна, французьким вікном або стіновим отвором. - Випускний отвір або впуск повітря не можуть бути заблоковані захисною сіткою чи будь-якими перешкодами. Щоб продовжити термін експлуатації пристрою, злийте конденсовану воду з верхнього (8) та нижнього (9) отворів для зливу холодильника перед тим, як поставити пристрій на зберігання в кінці сезону. ОПИС ОБЛАДНАННЯ (фотографії А та В)

1. Панель управління 2. Випуск холодного повітря

3. Рецептор сигналу 4. Пульт дистанційного керування

5. Транспортна ручка 6. Випускний канал

7. Вхід випарника 8. Зливний отвір верхнього охолоджувача

9. Отвір для зливу холодильника вниз 10. Витяжний канал для повітря

11. З'єднувач витяжного каналу 12. Адаптер віконного витягу

137ПАНЕЛ КОНТРОЛЬ (малюнок C) A. Кнопка живлення ON / OFF B. Кнопка швидкості вентилятора C. Кнопка режиму D. Кнопка таймера / підвищення температури E. Кнопка зниження таймера / температури F. Лампа низької швидкості G. Лампа високої швидкості I= Я. Кнопка сну J. Автоматичний режим K. Прохолодний режим L. Осушений режим М. Режим вентилятора N. Кнопка таймера O. Кнопка коливань ВИДАЛЕНО КОНТРОЛЕР - малюнок D Пульт дистанційного керування передає сигнали системі. Кнопка "A" - прилад запуститься, коли він підключений до напруги або буде зупинений під час роботи, якщо натиснути цю кнопку. Кнопка "C" - натисніть її, щоб вибрати режим роботи: "J", "K", "L" або "M". Кнопка "B" - натисніть її, щоб вибрати послідовно швидкість вентилятора. Кнопка "D" / "E" - натисніть, щоб регулювати температуру в приміщенні та таймер. Кнопка "Я" - натисніть, щоб встановити або скасувати режим сну. Кнопка "N" - натисніть, щоб встановити час автоматичного вимкнення та автоматичного увімкнення. Кнопка "O" - натисніть, щоб встановити або скасувати режим розпалу жалюзі. Експлуатація панелі управління АВТОМАТИЧНІ / ОХЛАДНІ / СУХІ / Вентилятори

1. Увімкніть пристрій.

а) Підключіть пристрій. b) Натисніть кнопку "A", після чого пристрій подає звуковий сигнал один раз і увімкніть. в) Світлодіодний діод відображає кімнатну температуру і починає працювати в автоматичному режимі. 2.Виберіть режим роботи Натисніть кнопку "C", щоб вибрати потрібний режим роботи за послідовністю: Автоматичний режим "J" -> Режим охолодження "K" -> Режим сушіння "L" -> Режим вентилятора "M.”

3. Відрегулюйте температуру

Температуру можна встановити в межах 15 ° -31 ° С. Натисніть кнопку «D» або «E», щоб збільшити або зменшити температуру на 1 ° C, натиснувши один раз. Світлодіодна панель пристрою показує цільову температуру протягом 5 секунд, а потім відображає кімнатну температуру.

4. Відрегулюйте швидкість вентилятора

Натисніть кнопку "B", щоб вибрати потрібну швидкість випромінювання вентилятора за послідовністю: Низька швидкість "F" -> Висока швидкість G

Коли ви знову натиснете кнопку «А», пристрій пролунає «ді» і перестане працювати.

6. Натисніть цю кнопку "Я", щоб увійти в режим сну пристрою.

7. Натисніть цю кнопку "N", щоб встановити тимчасове відключення.

8. Натисніть цю кнопку "O", щоб встановити коливання повітряних коливань вгору.

Принцип роботи кожного режиму: Автоматичний режим "J": Після вибору операції "J" датчик температури в приміщенні працює автоматично, і він вибирає один із режимів роботи нижче: - Коли температура в приміщенні ≥24 ℃, пристрій автоматично вибере режим прохолодного режиму "K".

- Коли температура в приміщенні ＜ 24 ℃, прилад автоматично вибере режим високої швидкості вентилятора "M..". Осушити режим "L":

1. Верхній відцентровий вентилятор буде працювати з низькою швидкістю, і швидкість регулювати не можна.

2. Компресор зупиниться після роботи 8 хвилин, після чого знову запуститься через 6 хвилин.

3. Пристрій приймає режим постійної осушки температури, а регулювання температури не ефективно.

138УВАГА: Під час роботи пристрою в умовах різної вологості отвір для зливу (9) нижнього кулера повинен постійно відкриватися та забезпечувати постійний стік води. Режим COOL "K":

1. Коли температура в приміщенні вище встановленої температури на пульті управління, компресор починає працювати.

2. Коли температура в приміщенні нижча за встановлену температуру на панелі управління, зупинка компресора та верхній

вентилятор працюють з початковою заданою швидкістю. Режим вентилятора "M..".

1. Встановлений відцентровий вентилятор працює з заданою швидкістю, а компресор не працює.

2. Регулювання температури не ефективно.

1. Натисніть кнопку «N», щоб встановити час автоматичного вимкнення під час роботи пристрою.

2. Натисніть кнопку «N», щоб встановити час автоматичного ввімкнення, поки пристрій готовий.

3. Час можна регулювати в межах від 1 години до 24 годин, натискаючи кнопку "D" （+） або "E" （-）.

Режим сплячого режиму "Я":

1. Режим сну працює, коли пристрій знаходиться в режимі охолодження "K".

2. Натисніть кнопку «I» в прохолодному режимі «K», тоді прилад буде працювати в режимі сну, і вгору відцентровий вентилятор автоматично перейде на низьку швидкість. Встановлена температура зросте на 1 by через одну годину, а на 2 increase через дві години. Через шість годин пристрій перестане працювати. Робота режиму "O": Коли пристрій увімкнено, натисніть кнопку "O", вертикальна жалюзі увімкнеться або вимкнеться. Коли він увімкнений, жалюзі можуть розгойдуватися вперед і назад протягом 60 градусів. Знову натисніть кнопку "O", жалюзі перестають розгойдуватися. Зверніть увагу: Основна плата управління має функцію пам'яті, коли пристрій готовий до роботи, але в стані зупинки, головна плата управління може запам'ятати ініціалізацію робочого режиму. Коли ви увімкнете прилад, він буде працювати таким же чином, як і минулого разу, не потрібно повторно скидати робочий режим. (Ця умова недоступна, коли пристрій перебуває в режимі AUTO "J".) ПУЛЬТ ДИСТАНЦІЙНОГО КЕРУВАННЯ

1. Відсуньте задню кришку, щоб відкрити та зніміть ізоляційну плівку на батареях.

2. Поставте акумулятори всередині гнізда, вони повинні відповідати знакам "+" та "-" на пульті дистанційного керування.

3. Тривалий час без використання виймайте акумулятори.

4. Щоб запобігти забрудненню навколишнього середовища, вийміть використані акумулятори та утилізуйте безпеку та належним

Щоб керувати пристроєм, націліть пульт дистанційного керування (..) на рецептор сигналу. Пульт дистанційного керування буде керувати пристроєм на відстані 5 метрів при вказівці на сигнальний рецептор пристрою. ЗАХИСТОВІ ПРИСТРОЇ Захисний пристрій може відключити і зупинити прилад у випадках, перелічених нижче:

1. при режимі охолодження: температура повітря в приміщенні перевищує 43 ° C (109 ° F)

2. при режимі охолодження: кімнатна температура нижче 15 ° C (59 ° F)

3. в режимі осушення повітря: кімнатна температура нижче 15 ° C (59 ° F).

Якщо пристрій працює в режимі охолодження «K» або знежирює режим «L», коли двері чи вікна тривалий час відкриваються, коли відносна вологість повітря вище 80%, роса може стікати з розетки. Захисний пристрій буде працювати в таких випадках: 1. Перезавантаживши пристрій відразу після припинення роботи або зміни вибраного режиму під час роботи, потрібно почекати 3

2. Якщо вилку було вилучено, після перезавантаження пристрій повернеться до початкового режиму, TIMER ON і TIMER OFF -

потрібно встановити знову. ЗАБЕЗПЕЧЕННЯ: в цьому приладі захована переробка конденсаційної води. Вода, що конденсується, частково зберігається утилізацією між конденсатором і водою. Коли рівень води піднімається до верхнього рівня, вимикається поплавковий вимикач та індикатор повної води (E4), щоб нагадувати про злив води. Відключіть джерело живлення, перенесіть прилад у відповідне місце, вийміть зливну пробку, повністю злийте воду. Після зливу заново встановіть штепсельну вилку, інакше прилад може просочитися і зробити вашу кімнату мокрою. Якщо прилад розміщений у положенні, що сприймає зливну воду, ви також можете підключити зливний отвір до зливного отвору для зливу води. Зливна труба не додається в комплект, вона повинна бути: внутрішній діаметр 9 мм, зовнішній діаметр 12 мм, 139матеріал: PVC Вирішення проблем

а) можливо, вимикає захисний засіб або запобіжник, зачекайте 3 хвилини та запустіть знову, пристрій протектора може перешкоджати роботі пристрою. в) можливо батареї в пульті дистанційного керування вичерпані. г) можливо, штекер неправильно підключений.

2) Проблема: працює лише короткий час

a) якщо встановлена температура близька до кімнатної, ви можете знизити задану температуру. б) можливо випуск повітря заблокований перешкодою. Зніміть перешкоду.

3) Біда: працює, але не охолоджує

а) можливо, двері чи вікно відкриті. б) можливо, на близькій відстані є інший прилад, який працює тепло, як нагрівач або лампа тощо. в) повітряний фільтр забруднений, будь ласка, очистіть його. г) випуск повітря або впуск заблокований. f) задана температура занадто висока.

4) Неприємності: Витік води під час руху.

а) злийте конденсат перед переміщенням. б) щоб уникнути витоку води, будь ласка, розташуйте пристрій на рівній землі.

5) Неприємності: не працюйте та індикатор повного напою "E4"

а) витягніть гумову пробку для зливу води. b) якщо він часто знаходиться в такому стані, зверніться до кваліфікованого сервісного технічного персоналу. Вирішення проблем

6) Проблема: пристрій не запускається.

а) може не підключено. Отже, підключіть до нього. б) можливо пошкодження штепсельної вилки або розетки. Замініть постачальника послуг. в) можливо запобіжник зламаний. Замініть запобіжник постачальником послуг (специфікація: 3,15A / 250VAC).

7) Проблема: Пристрій автоматично зупиняється.

a) час вимкнення або встановлена температура. Перезапустіть його або почекайте автоматичного перемикання.

8) Проблема: відсутність холодного повітря в режимі COOL "K".

а) кімнатна температура нижче встановленої температури. Це нормальне явище, машина автоматично перемикається, коли температура в приміщенні буде вище встановленої температури. б) Пристрій входить у захист від морозу. Пристрій автоматично перемикається після закінчення захисту від замерзання.

9) Проблема: світлодіод відображає код відмови "E2"

а) датчик температури кімнатної температури виходить з ладу або пошкоджується. Замініть датчик температури в приміщенні постачальником послуг.

10) Проблема: світлодіод відображає код відмови "E3"

a) Датчик масляної труби випарника вийшов з ладу або пошкоджений. Замініть датчик труби котушки випарника у постачальника

11) Проблема: світлодіод відображає код відмови "E4"

а) попередження про повну воду Злийте воду. ОЧИЩЕННЯ І ОБСЛУГОВУВАННЯ Технічне обслуговування пристроїв

1. Перш ніж відключити живлення, вимкніть пристрій.

2. Протріть м’якою і сухою ганчіркою. Для очищення використовуйте теплу воду нижче 40С, якщо пристрій дуже забруднений.

3. Ніколи не використовуйте для очищення пристрою летючу речовину, таку як бензин або полірувальний порошок.

Технічне обслуговування повітряного фільтра Чистити повітряний фільтр потрібно кожні 2 тижні, якщо пристрій працює в надзвичайно запиленому середовищі. Очистіть так:

1. Спершу зупиніть пристрій, натисніть на повітряний фільтр (малюнок F).

1402. Очистіть і встановіть наново повітряний фільтр.

3. Якщо бруд помітна, змийте її розчином миючого засобу в теплої води. Після очищення висушіть його в затіненому та

прохолодному місці, після чого встановіть наново. Технічне обслуговування після використання 1. Якщо пристрій не буде користуватися довше, обов’язково витягніть гумову пробку верхнього зливного отвору кулера (8) та гумову пробку для зливу отвору (9) для зливного отвору кулера, щоб злити воду. .

2. Тримайте прилад, який працює з вентилятором лише півдня протягом сонячного дня, щоб висушити прилад всередині і не

допустити появи цвілі. 3. Вимкніть пристрій і вийміть вилку шнура живлення, потім вийміть батарейки пульта дистанційного керування та зберігайте пристрій належним чином.

4. Очистіть повітряний фільтр і встановіть його наново.

5. Зніміть повітряні шланги та складіть їх належним чином, а отвір щільно закрийте.

ТЕХНІЧНІ ДАНІ: Потужність охолодження в БТУ: 9000 BTU / година Потужність охолодження у ватах: 2600 Витрата енергії (охолодження) Вт: 950 Вт Об'єм: <= 65 дБ Потік повітря: 380 м3 / год Енергетичний клас: A Таймер: 24 години Вага теплоносія R290: макс. 200 грам

У інтересах навколишнього середовища. Будь ласка, віддайте картонну упаковку в місце збору мукулатури. Політиленові мішки (PE) викинути в смітник для пластику. Відпрацьований пристрій повинен бути відправлений у відповідну точку зберігання, тому що в пристрої є небезпечні інгредієнти, які можуть становити загрозу навколишньому середовищу. Електричний пристрій потрібно повернути так, щоб обмежити його повторне використання. Якщо у пристрої є батерейки, то потрібно їх витягнути і віддати до відповідного пунтку. ОПШТИ УСЛОВИ ЗА БЕЗБЕДНОСТ ВАНИ ИНСТРУКЦИИ ЗА БЕЗБЕДНОСТ ПРОЧИТАЈТЕ Внимателно и заштедете за

Обережність, небезпека пожежі. НЕ проколюйте та не горіть. Майте на увазі, що холодоагент може не містити
