AD 7916 - õhukonditsioneer ADLER - Tasuta kasutusjuhend

Toote tüüp	Mobiilne monoblokk-kliimaseade
Bränd	Adler
Mudel	AD 7916
Jahutusvõimsus	9000 BTU/h (2600 W)
Võimsustarve (jahutus)	950 W
Müratase	≤ 65 dB
Õhuvool	380 m³/h
Energiaklass	A
Külmaaine	R290, 200 g
Toide	220–240 V ~ 50 Hz
Töörežiimid	Auto, Cool, Niiskuse eemaldamine, Ventilaator
Ventilaatori kiirused	2 (madal, kõrge)
Taimer	1 kuni 24 tundi
Pult	Jah, AAA patareid
Õhufilter	Pestav, puhastage iga 2 nädala tagant
Äravool	Sisemine paak koos E4 indikaatoriga, käsitsi tühjendamine
Väljalaskevoolik	Kaasas, pikendatav
Ohutus	Kaitse jäätumise eest, automaatne väljalülitus, kaitselüliti

Korduma kippuvad küsimused - AD 7916 ADLER

Kuidas paigaldada õhu väljalaskevoolik?

Tõmmake õhu väljalaskevoolik (10) mõlemast otsast tõmmates laiali. Keerake see ühendusse (11), seejärel ühendage ühendus seadmega. Veenduge, et õhu väljund poleks takistatud ja hoidke seina suhtes minimaalselt 60 cm kaugust.

Mida teha, kui kuvatakse veakood E4?

Kood E4 näitab, et kondensaadivee paak on täis. Lülitage seade välja, ühendage see vooluvõrgust lahti, viige see sobivasse kohta ja eemaldage alumine tühjenduskork (9), et kogu vesi välja lasta. Pärast tühjendamist pange kork tagasi.

Kuidas puhastada õhufiltrit?

Peatage ja ühendage seade vooluvõrgust lahti. Lükake õhufilter ülespoole, et see eemaldada. Peske seda leige veega ja pehme pesuvahendi lahusega, loputage ja kuivatage varjus. Paigaldage see tagasi. Puhastage seda iga kahe nädala tagant, kui kasutate seadet sageli.

Miks seade ei jahuta?

Kontrollige, et seadistatud temperatuur on madalam kui toatemperatuur. Veenduge, et uksed ja aknad on suletud, õhufilter pole määrdunud ja õhu väljund pole takistatud. Hoidke seade eemal soojusallikatest.

Seade lülitub pärast mõne minuti möödumist välja, mida teha?

See võib olla tingitud sellest, et seadistatud temperatuur on liiga lähedal toatemperatuurile (alandage seda) või õhu väljundi takistusest (eemaldage takistus). Kontrollige ka, et veepaak poleks täis (kood E4).

Kuidas taimerit kasutada?

Vajutage nuppu N (Taimer), et seadistada automaatne väljalülitus, kui seade töötab, või automaatne sisselülitus, kui see on ooterežiimil. Kasutage nuppe D (+) või E (-), et valida kestus 1 kuni 24 tundi.

Mida tähendab ooterežiim?

Ooterežiim (I) on saadaval jahutusrežiimis. See aeglustab ventilaatorit ja tõstab järk-järgult seadistatud temperatuuri 1°C võrra 1 tunni pärast, seejärel 2°C võrra 2 tunni pärast. Pärast 6 tundi lülitub seade automaatselt välja.

Kas ma võin kasutada pikendusjuhet?

Ei, pikendusjuhtme kasutamine on ohutuse huvides soovitatav. Ühendage seade alati otse maandatud seinakontakti (220-240 V ~ 50 Hz) ilma adapterita.

Kuidas hooaja lõpus kondensaadivesi tühjendada?

Enne seadme ära panemist eemaldage kummikorgid ülemisest (8) ja alumisest (9) äravooluavadest, et kogu vesi välja lasta. Laske seadmel sees kuivada, et vältida hallitust. Pärast kuivamist pange korgid tagasi.

Seade teeb müra, kas see on normaalne?

Müratase ≤ 65 dB on normaalne. Kui müra on liiga tugev, kontrollige, et seade on tasasel pinnal, miski ei blokeeri ventilaatori labasid ja filter on puhas. Klõbin võib viidata võõrkehale.

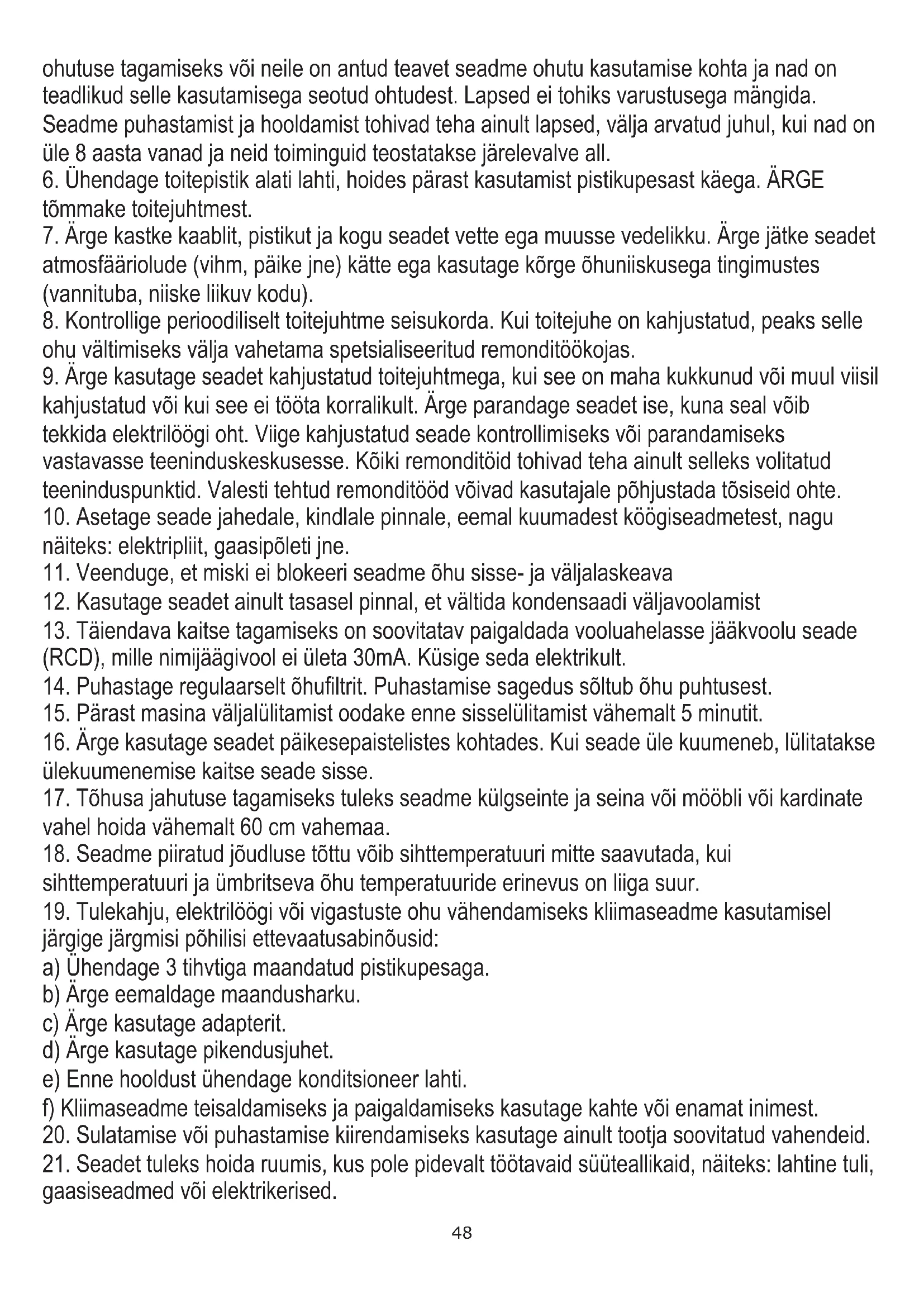

KASUTUSJUHEND AD 7916 ADLER

1. Enne seadme kasutamist lugege kasutusjuhendit ja järgige selles sisalduvaid juhiseid. Tootja ei vastuta kahjude eest, mis on põhjustatud seadme eesmärgipärasest kasutamisest või ebaõigest kasutamisest.
2. Seade on ette nähtud ainult koduseks kasutamiseks. Ärge kasutage muuks otstarbeks kui otstarbeks.
3. Seadme toiteallikat tuleks ühendada ainult maandatud 220 240V 50 Hz sagedusega. Tööohutuse suurendamiseks ei tohiks mitu vooluahelat üheaegsalt ühendada.
4. Kui olete läheduses, kasutage seadet eriti ettevaatlikult. Ärge lubage lastel seadmega mängida, ärge lubage lastel ega inimestel, kes pole seadmega tuttavad, seda kasutada.
5. HOIATUS. Seda seadet võivad kasutada üle 8-aastased lapsed ja piiratud füüsilise, sensoorse või vaimse võimekusega inimesed või inimesed, kellel pole seadme kasutamise kohta kogemusi ega teadmisi, kui seda tehakse vastutava isiku järelevalve all. nende

ohutuse tagamiseks või on neile antud teavet seadme ohutu kasutamise kohta ja nad on teadlikud selle kasutamisega seotud ohtudest. Lapsed ei tohiks seadmega mängida. Seadme puhastamist ja hooldamist tohivad teha ainult lapsed, välja arvatud juhul, kui nad on üle 8 aasta vanad ja neid toiminguid teostatakse järelevalve all. 6. Ühendage toitepistik alati lahti, hoides pärast kasutamist pistikupesast kinni. ÄRGE tõmmake toitejuhtmest. 7. Ärge kastke kaablit, pistikut ja kogu seadet vette ega muusse vedelikku. Ärge jätke seadet atmosfääriolude (vihm, päike jne) kätte ega kasutage kõrge õhuniiskusega tingimustes (vannituba, niiske ruum). 8. Kontrollige perioodiliselt toitejuhtme seisukorda. Kui toitejuhe on kahjustatud, peaks selle ohu vältimiseks välja vahetama spetsialiseeritud remonditöökoda. 9. Ärge kasutage seadet kahjustatud toitejuhtmega, kui see on maha kukkunud või muul viisil kahjustatud või kui see ei tööta korralikult. Ärge parandage seadet ise, kuna seal võib tekkida elektrilöögi oht. Viige kahjustatud seade kontrollimiseks või parandamiseks vastavasse teeninduskeskusesse. Kõiki remonditöid tohivad teha ainult selleks volitatud teeninduspunktid. Valesti tehtud remonditööd võivad kasutajale põhjustada tõsiseid ohte. 10. Asetage seade jahedale, kindlale pinnale, eemal kuumadest köögiseadmetest, nagu näiteks: elektripliit, gaasipõleti jne. 11. Veenduge, et miski ei blokeeri seadme õhu sisse- ja väljalaskeava. 12. Kasutage seadet ainult tasasel pinnal, et vältida kondensaadi väljavoolamist. 13. Täiendava kaitse tagamiseks on soovitatav paigaldada vooluahelasse rikkevoolukaitse (RCD), mille nimivool ei ületa 30 mA. Küsige seda elektrikult. 14. Puhastage regulaarselt õhufiltrit. Puhastamise sagedus sõltub õhu puhtusest. 15. Pärast masina väljalülitamist oodake enne sisselülitamist vähemalt 5 minutit. 16. Ärge kasutage seadet päikesepaistelistes kohtades. Kui seade üle kuumeneb, lülitatakse ülekuumenemise kaitse sisse. 17. Tõhusa jahutuse tagamiseks tuleks seadme külgseinte ja seina või mööbli või kardinate vahel hoida vähemalt 60 cm vahemaa. 18. Seadme piiratud jõudluse tõttu võib sihttemperatuuri mitte saavutada, kui sihttemperatuuri ja ümbritseva õhu temperatuuride erinevus on liiga suur. 19. Tulekahju, elektrilöögi või vigastuste ohu vähendamiseks kliimaseadme kasutamisel järgige järgmisi põhilisi ettevaatusabinõusid: a) Ühendage 3 haruga maandatud pistikupesaga. b) Ärge eemaldage maandusharki. c) Ärge kasutage adapterit. d) Ärge kasutage pikendusjuhet. e) Enne hooldust ühendage konditsioneer lahti. f) Kliimaseadme teisaldamiseks ja paigaldamiseks kasutage kahte või enamat inimest. 20. Sulatamise või puhastamise kiirendamiseks kasutage ainult tootja soovitatud vahendeid. 21. Seadet tuleks hoida ruumis, kus pole pidevalt töötavaid süüteallikaid, näiteks: lahtine tuli, gaasiseadmed või elektrikerised.

ENNE ESIMEST KASUTAMIST - (pilt E)

Ühendage pistikud õhu väljalaskekanaliga järgmiselt:

1. Pikendage õhu väljalaskekanalit (10), tõmmates kanali kaks otsa välja.
2. Kruvige õhu väljalaskekanal (10) õhu väljalaskekanali (11) pistikusse.
3. Ühendage õhu väljalaskekanali pistik (11) seadmega.

MÄRKUSED:

1. Elektromagnetiliste häirete vältimiseks hoidke seadet telerist või raadiotest vähemalt 1 meetri kaugusel.
2. Pinnavärvuse tuhmumise vältimiseks ärge jätke seadet otsese päikesevalguse kätte.
3. Ärge kallutage seadet transportimise ajal rohkem kui 35° või tagurpidi. Kui seade on transportimise ajal ümber pööratud, pange see õigesse asendisse ja oodake enne käivitamist 2-4 tundi.
4. Asetage seade tasasele pinnale, mille kalle on alla 5°.
5. Seade töötab teatavates ruumipunktides tõhusamalt, valige parim asukoht:
6. akna, ukse või prantsuse akna kõrval.
7. Hoidke tagasivoolu väljalaskeava seina või muude takistuste vahel vähemalt 60 cm kaugusel.
8. Pikendage õhuvoolikut, et veenduda, et õhuvooliku teises otsas on akna, ukse, prantsuse akna või seinaava vahel vaba ruumi.
9. Kaitsevõre või muude takistuste abil ei tohi õhu väljalaskeava või sisselasketoru blokeerida.

Seadme eluea pikendamiseks tühjendage kondenseerunud vesi ülemisest (8) ja alumisest (9) jahuti tühjendusavast enne seadme hoiulepanekut hooaja lõpus.

SEADME KIRJELDUS (pildid A ja B)

1. Juhtpaneel 2. Külma õhu väljalaskeava 3. Signaali vastuvõtja 4. Kaugjuhtimispult 5. Transpordikäepide 6. Väljalaskekanal 7. Aurusti sisend 8. Jahuti ülemine tühjendusava 9. Alumine jahuti äravooluava 10. Õhu väljalaskekanal 11. Õhu väljalaskekanali liitmik 12. Akna väljalaske adapter

A. Toitenupp ON/OFF B. Ventilaatori kiiruse nupp C. Režiimi nupp D. Taimeri / temperatuuri tõstmise nupp E. Taimeri / temperatuuri alandamise nupp F. Madala kiiruse lamp G. Kiirlamp I. Unerežiimi nupp K. Jahutusrežiim L. Kuvatav režiim M. Ventilaatori režiim N. Taimeri nupp O. Ostsillatsiooninupp

KAUGJUHTIMINE - pilt D

Kaugjuhtimispult edastab signaale süsteemile.

Nupp "A" - seade käivitatakse pärast selle sisselülitamist või peatatakse selle töötamise ajal, kui vajutate seda nuppu.

Nupp "C" - vajutage seda režiimi valimiseks: "J", "K", "L" või "M".

Nupp "B" - vajutage seda, et valida järjestikku ventilaatori kiirus.

Nupp "D" / "E" - vajutage toatemperatuuri ja taimeri reguleerimiseks.

Nupp "I" - vajutage unerežiimi seadmiseks või tühistamiseks.

Nupp "N" - vajutage automaatse väljalülituse ja automaatse sisselülituse aja seadmiseks.

Nupp "O" - vajutage pöörlemisrežiimi seadmiseks või tühistamiseks.

JUHTPANEELI KASUTAMINE

AUTOMAATNE / jahutav / kuivatatud / ventilator

1. Lülitage seade sisse. a) Ühendage seade. b) Vajutage nuppu A, siis piiksub üks kord ja lülitub sisse. c) LED-ekraan kuvab toatemperatuuri ja hakkab tööle automaatrežiimis.

2. Valige töörežiim

Vajutage nuppu C, et valida järjestikune töörežiim:

Automaatrežiim "J" -> Jahutusrežiim "K" -> Kuivatusrežiim "L" -> Ventilaatori režiim "M."

3. Reguleerige temperatuuri

Temperatuuri saab seada vahemikku 15 - 31°C. Temperatuuri 1°C võrra suurendamiseks või vähendamiseks ühe korra vajutamisega vajutage nuppu D või E. Seadme LED-paneel näitab soovitud temperatuuri 5 sekundi jooksul ja seejärel toatemperatuuri.

1. Reguleerige ventilaatori kiirust

Vajutage nuppu "B", et valida soovitud ventilaatori kiirus, mis kuvatakse järjestuse järgi:

Madal kiirus "F"- > Suur kiirus G

1. Jõud

Kui vajutate uuesti nuppu "A", kostab seade "di" ja lakkab töötamast.

1. Vajutage seda nuppu "I" seadme puhkeolekusse sisenemiseks.
2. Ajastatud väljalülituse seadmiseks vajutage seda nuppu "N".
3. Vajutage seda nuppu "O", et reguleerida õhu pöördevõnkumist üles-alla.

Iga režiimi tööpõhimõte:

AUTO "J" režiim:

Kui töö J on valitud, töötab sisetemperatuuri andur automaatselt ja see valib ühe järgmistest töörežiimidest:

• Kui toatemperatuur on ≥ 24 °C, valib seade automaatselt jaheda režiimi "K" režiimi.

või

• Kui toatemperatuur on < 24 °C, valib seade automaatselt suure ventilaatori kiiruse režiimi "M".

Kuivatage "L" režiim:

1. Tsentrifugaalventilaator töötab madala kiirusega ja kiirust ei saa reguleerida.
2. Kompressor seiskub pärast 8-minutilist töötamist ja töötab seejärel 6-minutilise töö järel uuesti.
3. Seade võtab temperatuuri püsiva kuivatamise režiimi ja temperatuuri reguleerimine pole efektiivne.

HOIATUS:

Seadme töötamisel erineva õhuniiskusega tingimustes peaks jahuti allavoolu tühjendusava (9) olema pidevalt avatud ja tagama pideva vee äravoolu.

JAH "K" režiim:

1. Kui toatemperatuur on juhtpaneelil seatud temperatuurist kõrgem, hakkab kompressor tööle.
2. Kui toatemperatuur on juhtpaneelil seatud temperatuurist madalam, töötab kompressori seiskamine ja ülemine ventilaator algselt seadistatud kiirusel.

Ventilaatori "M..." režiim.

1. Tsentrifugaalventilaator töötab seatud kiirusel ja kompressor ei tööta.
2. Temperatuuri reguleerimine pole efektiivne.

Taimeri töö "N":

1. Vajutage nuppu N, et seadistada automaatne väljalülitusaeg seadme töötamise ajal.
2. Vajutage nuppu N, et seadistada automaatne sisselülitusaeg, kuni seade on valmis.
3. Kellaaega saab reguleerida vahemikus 1 tund kuni 24 tundi, vajutades nuppu "D" (+) või "E" (-).

Puhkerežiimi "I" režiim:

1. Unerežiim töötab siis, kui seade on jahutusrežiimis "K".
2. Vajutage jahedas režiimis "K" nuppu "I", siis töötab seade puhkeolekus ja tsentrifugaalventilaator lülitub automaatselt madalale kiirusele. Seadistatud temperatuur tõuseb ühe tunni pärast 1°C ja kahe tunni pärast tõuseb 2°C . Kuue tunni pärast lakkab seade töötamast.

Režiimi "O" režiim:

Kui seade on sisse lülitatud, vajutage nuppu "O", vertikaalne luuk lülitub sisse või välja. Kui see on sisse lülitatud, võib luuk 60 kraadi jooksul edasi-tagasi liikuda. Vajutage uuesti nuppu "O", luuk peatub.

Teade:

Põhipaneelil on mälufunktsioon, kui seade on töövalmis, kuid seiskunud olekus, suudab peakonsool meelde jätta töörežiimi lähtestamise. Kui lülitate seadme sisse, töötab see samamoodi nagu eelmine kord, töörežiimi pole vaja

uuesti lähtestada. (See tingimus pole saadaval, kui seade on automaatrežiimis "J".)

KAUGJUHTIMINE

1. Libistage tagakaant akude eralduskile avamiseks ja eemaldamiseks.
2. Pange patareid pesasse, need peavad vastama puldi märkidele "+" ja "-".
3. Pikka aega, kui te seda ei kasuta, võtke patareid välja.
4. Keskkonnareostuse vältimiseks eemaldage kasutatud akud ja käidelge neid ohutult ja asjakohaselt.

Seadme kasutamiseks suunake kaugjuhtimispult (.s) signaali vastuvõtjale. Kaugjuhtimispult töötab seadmesignaali vastuvõtjale osutades seadet 5 meetri kaugusel.

Kaitseseadmed

Kaitseseade võib seadme välja lülituda ja peatuda järgmistel juhtudel:

1. jahutusrežiimis: siseõhu temperatuur on üle 43°C (109°F)
2. jahutusrežiimis: toatemperatuur on alla 15°C (59 F)
3. õhukuivatusrežiimis: toatemperatuur on alla 15°C (59°F).

Kui seade töötab jahedas „K" või kuivatab „L" režiimi, kui uks või aken on pikka aega avatud, kui suhteline õhuniiskus on üle 80%, võib kaste väljalaskeavast tilkuda.

Kaitseseade töötab järgmistel juhtudel:

1. Seadme taaskäivitamine kohe pärast töö peatamist või valitud režiimi muutmist töötamise ajal peate ootama 3 minutit.
2. Kui pistik on eemaldatud, naaseb seade pärast taaskäivitamist algesse režiimi, TIMER ON ja TIMER OFF - tuleb uuesti seadistada.

MÄRKUS: Selles seadmes on peidetud kondenseeriva vee ringlussevõtt. Kondenseeruv vesi toimub osaliselt kondensaatori ja veepõhja vahel. Kui veetase tõuseb ülemisele tasemele, süttivad ujuvlüliti ja täisvee indikaator (E4), et meelde tuletada vett. Katkestage toide, viige seade sobivasse kohta, eemaldage äravoolukork ja tühjendage vesi täielikult. Pärast äravoolu paigaldage pistik uuesti, vastasel juhul võib seade lekkida ja muuta teie ruumi märjaks.

Kui seade asetatakse kanalisatsiooni võimaldavasse kohta, saate vee tühjendamiseks ühendada ka tühjendusava tühjendusavasse. Drenaažitoru komplekti ei lisata, see peaks olema: siseläbimõõt 9 mm, välisläbimõõt 12 mm, materjal: PVC.

Veaotsing

1) Probleem: ei tööta.

Analüüs:

a) võib-olla on kaitse või kaitse läbi põlenud, oodake 3 minutit ja alustage uuesti, kaitseseade võib seadme töötamist takistada. c) võib-olla on puldi patareid otsa saanud. d) võib-olla pole pistik korralikult ühendatud. 2) Probleem: töötab ainult lühikest aega

Analüüs:

a) kui seatud temperatuur on toatemperatuurile lähedal, võite seadet alandada. b) võib-olla on õhu väljalaskeava takistatud. Viige takistus minema. 3) Häda: töötab, kuid ei jahuta

Analüüs:

a) võib-olla on uks või aken avatud. b) võib-olla lähedal asub mõni teine kuumtootlusseade, näiteks küttekeha või lamp jne. c) õhufilter on määrdunud, puhastage see. d) õhu väljalaskeava või sisselaskeava on blokeeritud. f) seatud temperatuur on liiga kõrge. 4) Probleem: veeleke liikumise ajal.

Analüüs:

a) enne liikumist tühjendage kondensaat. b) veelekke vältimiseks leidke seade tasasel pinnal. 5) Probleem: ei tööta ja vesi on täis indikaator "E4"

Analüüs:

a) tõmmake vee tühjendamiseks välja kummist pistik. b) kui see on sageli selles olekus, pöörduge kvalifitseeritud hooldustehniku poole.

Veaotsing 6) Probleem: seade ei käivitu.

Analüüs:

a) võib-olla pole ühendatud. Niisiis, ühendage see. b) võib-olla pistiku või pistikupesa kahjustus. Asendage teenusepakkuja poolt. c) võib-olla on kaitsme katki. Asendage kaitse teenusepakkuja poolt (spetsifikatsioon: 3,15A / 250 VAC).

7) Probleem: seade peatub automaatselt.

Analüüs:

a) ajastus väljalülitatud või saavutatud temperatuur. Taaskäivitage see või oodake automaatse lülituse saabumist. 8) Probleem: režiimis COOL "K" pole külma õhku.

Analüüs:

a) toatemperatuur on seatud temperatuurist madalam. See on tavaline nähtus, kui toatemperatuur on seatud temperatuurist kõrgem, lülitub seade automaatselt ümber. b) Seade kaitseb külma eest. Pärast külmumisvastase kaitse lõppemist lülitub seade automaatselt ümber. 9) Tõrge: LED näitab veakoodi "E2"

Analüüs: a) toatemperatuuri andur ei tööta ega kahjusta. Asendage teenusepakkuja toatemperatuuri andur.

10) Tõrge: LED näitab veakoodi "E3"

Analüüs:

a) aurusti olitoru andur ebaõnnestub või on kahjustatud. Asendage aurustaja mahise toru andur teenusepakkuja poolt. 11) Tõrge: LED näitab veakoodi "E4"

Analüüs:

a) vett täis hoiatus. Tühjendage vesi välja.

PUHASTAMINE JA HOOLDUS

Seadme hooldus

1. Enne toiteallikast lahti ühendamist lülitage seade kõigepealt välja.
2. Pühkige pehme ja kuiva lapiga. Kui seade on väga määrdunud, kasutage puhastamiseks leiget vett alla 40° C.
3. Ärge kunagi kasutage seadme puhastamiseks lenduvaid aineid, nagu bensiin või poleerimispulber. Õhufiltrite hooldus

Õhufiltrit on vaja puhastada iga 2 nädala tagant, kui seade töötab eriti tolmuses keskkonnas. Puhastage järgmiselt:

1. Seisake esmalt seade, suruge õhufilter üles (pilt F).
2. Puhastage ja paigaldage õhufilter uuesti.
3. Kui mustus on silmatorkav, peske seda leige veega pesemisvahendi lahusega. Pärast puhastamist kuivatage see varjutatud ja jahedas kohas ja installige siis uuesti.

Hooldus pärast kasutamist

1. Kui seadet pikema aja jooksul ei kasutata, tõmmake vee väljauhtimiseks kindlasti välja jahutusava ülemise tühjendusava (8) kummist pistik ja jahutusava kummikorgi alumine osa (9).
2. Hoidke seadet ventilaatori abil päikeselise päeva jooksul ainult pool päeva, et seade selle sees kuivada ja hallituse tekkeks ei pääseks.
3. Seisake seade ja tõmmake toitejuhtme pistik välja, seejärel eemaldage kaugjuhtimispuldi patareid ja hoidke seadet korralikult.
4. Puhastage õhufilter ja paigaldage see uuesti.
5. Eemaldage õhuvoolikud ja hoidke neid korralikult ning katke auk tihedalt.

Ettevaatust, tuleoht.

MITTE läbistada ega põletada.

Pange tähele, et külmutusagens ei pruugi lõhna sisaldada.

Maksimaalne külmutusagensi laadimiskogus: 200 g

Hoolitse keskkonnakaitse eest.

Kartongist pakendid vii makulatuuri. Kilekotid (PE) viska kasutatud plastiku jaoks ettenähtud mahutitesse. Kasutatud seadmed vii selleks ettenähtud kogumispunktidesse, sest seadmes leiduvad ohtlikud elemendid võivad olla kahjulikud keskkonnale. Elektriseadmed tuleb anda nii ära, et seadet ei saaks enam uuesti kasutada. Kui seadmes on patareid, tuleb need välja võtta ja anda eraldi kogumispunkti.

Seadet ei tohi visata olmejäätmete konteineritesse!

ÜLDISED OHUTUSTINGIMUSED. OLULISED OHUTUSJUHISED. LUGEGE HOOLIKALT LÄBI JA SÄILITAGE EDASPIDISEKS.
