Tuotetyyppi	Siirrettävä monoblock-ilmastointilaite
Merkki	Adler
Malli	AD 7916
Jäähdytysteho	9000 BTU/h (2600 W)
Ottoteho (jäähdytys)	950 W
Äänitaso	≤ 65 dB
Ilmavirta	380 m³/h
Energialuokka	A
Kylmäaine	R290, 200 g
Virtalähde	220–240 V ~ 50 Hz
Käyttötilat	Auto, Cool, Kuivaus, Tuuletus
Tuulettimen nopeudet	2 (matala, korkea)
Ajastin	1–24 tuntia
Kaukosäädin	Kyllä, AAA-paristot
Ilmansuodatin	Pestävä, puhdistus joka 2. viikko
Vesilaitteen tyhjennys	Sisäinen säiliö E4-merkillä, manuaalinen tyhjennys
Poistoletku	Mukana, pidennettävä
Turvallisuus	Pakkassuoja, automaattinen sammutus, katkaisija

Usein kysytyt kysymykset - AD 7916 ADLER

Kuinka asennan poistoilmaletkun?

Venytä poistoilmaletkua (10) vetämällä molemmista päistä. Ruuvaa se liittimeen (11) ja liitä liitin laitteeseen. Varmista, ettei ilmanpoisto ole tukossa ja pidä vähintään 60 cm etäisyys seinistä.

Mitä tehdä, jos virhekoodi E4 ilmestyy?

Koodi E4 tarkoittaa, että lauhdevesisäiliö on täynnä. Sammuta laite, irrota se verkkovirrasta, siirrä se sopivaan paikkaan ja poista alempi tyhjennyspistoke (9) tyhjentääksesi kaiken veden. Tyhjennyksen jälkeen aseta pistoke takaisin.

Kuinka puhdistan ilmansuodattimen?

Sammuta ja irrota laite. Työnnä ilmansuodatinta ylöspäin ja ota se pois. Pese se miedolla pesuaineliuoksella lämpimässä vedessä, huuhtele ja kuivaa varjossa. Asenna se takaisin. Puhdista se kahden viikon välein, jos käyttö on tiheää.

Miksi laite ei jäähdytä?

Tarkista, että asetettu lämpötila on alhaisempi kuin huoneen lämpötila. Varmista, että ovet ja ikkunat ovat kiinni, ilmansuodatin ei ole likainen ja ilmanpoisto ei ole tukossa. Siirrä laite pois lämmönlähteiden läheltä.

Laite sammuu muutaman minuutin kuluttua, mitä tehdä?

Tämä voi johtua siitä, että asetettu lämpötila on liian lähellä huoneen lämpötilaa (alennusää sitä) tai ilmanpoisto on tukossa (poista este). Tarkista myös, ettei vesilaitteen säiliö ole täynnä (koodi E4).

Kuinka käytän ajastinta?

Paina N-painiketta (Ajastin) asettaaksesi automaattisen sammutuksen, kun laite on päällä, tai automaattisen käynnistyksen, kun se on valmiustilassa. Käytä D (+)- tai E (-)-painikkeita valitaksesi ajan 1–24 tunnin välillä.

Mitä tarkoittaa lepotila?

Lepotila (I) on käytettävissä Cool-tilassa. Se hidastaa tuuletinta ja nostaa asetettua lämpötilaa asteittain 1°C 1 tunnin jälkeen, sitten 2°C 2 tunnin jälkeen. 6 tunnin jälkeen laite sammuu automaattisesti.

Voinko käyttää jatkojohtoa?

Ei, jatkojohdon käyttöä ei suositella turvallisuussyistä. Kytke laite aina suoraan maadoitettuun pistorasiaan (220–240 V ~ 50 Hz) ilman sovitinta.

Kuinka tyhjennän lauhdeveden kauden lopussa?

Ennen laitteen varastointia poista kumitulpat ylemmästä (8) ja alemmasta (9) tyhjennysaukosta tyhjentääksesi kaiken veden. Anna kuivua sisällä homeen välttämiseksi. Aseta tulpat takaisin kuivumisen jälkeen.

Laite pitää ääntä, onko se normaalia?

Äänitaso ≤ 65 dB on normaali. Jos ääni on liiallinen, tarkista, että laite on tasaisella pinnalla, mikään ei estä tuulettimen siipiä ja suodatin on puhdas. Naksuvat äänet voivat viitata vieraaseen esineeseen.

KÄYTTÖOHJE AD 7916 ADLER

1. Lue käyttöohjeet ja noudata niiden ohjeita ennen laitteen käyttöä. Valmistaja ei ole vastuussa vahingoista, jotka aiheutuvat laitteen käyttötarkoituksen vastaisesta käytöstä tai virheellisestä käytöstä.
2. Laite on tarkoitettu vain kotikäyttöön. Älä käytä muihin tarkoituksiin, jotka eivät ole sen käyttötarkoituksen mukaisia.
3. Laite saa kytkeä vain pistorasiaan, jonka maadoitus on 220 240V 50Hz

Käyttöturvallisuuden lisäämiseksi useita sähkölaitteita ei tule kytkeä samaan virtapiiriin. 4. Ole erityisen varovainen käyttäessäsi laitetta, kun lapset ovat lähellä. Älä anna lasten leikkiä laitteen kanssa, älä anna lasten tai muiden tuntemattomien käyttää sitä. 5. VAROITUS: Tätä laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt, joilla on rajoitetut fyysiset, aisti- tai henkiset kyvyt tai ihmiset, joilla ei ole kokemusta tai tietoa laitteista, jos heidän turvallisuutensa vuoksi vastuussa oleva henkilö valvoo heitä tai on antanut heille tietoja laitteen turvallisesta käytöstä ja he ovat tietoisia laitteen käytön vaaroista. Lasten ei tulisi leikkiä laitteilla. Laitetta ei saa puhdistaa ja huoltaa, elleivät lapset ole yli 8-vuotiaita ja nämä toimet suoritetaan valvonnassa. 6. Irrota virtajohto aina pitämällä pistorasiasta kiinni käytön jälkeen. ÄLÄ vedä virtajohdosta. 7. Älä upota kaapelia, pistoketta ja koko laitetta veteen tai muuhun nesteeseen. Älä altista laitetta ilmasto-olosuhteille (sade, aurinko jne.) tai käytä korkean kosteuden olosuhteissa (kylpyhuoneet, kosteat asuntovaunut). 8. Tarkista säännöllisesti virtajohdon kunto. Jos virtajohto on vaurioitunut, se on vaihdettava erikoistuneessa korjaamossa vaaran välttämiseksi. 9. Älä käytä laitetta vaurioituneen virtajohdon kanssa tai jos se on pudonnut tai vaurioitunut jollakin muulla tavalla tai jos se ei toimi oikein. Älä korjaa laitetta itse, koska siinä on sähköiskun vaara. Vie vaurioitunut laite asianmukaiseen huoltokeskukseen tarkistamista tai korjaamista varten. Kaikki korjaukset saa suorittaa vain valtuutetut huoltoliikkeet. Väärin suoritetut korjaukset voivat aiheuttaa vakavan vaaran käyttäjälle.

1. Sijoita laite viileälle, vakaalle alustalle, pois kuumista keittiövälineistä, kuten sähköliesi, kaasupoltin jne.
2. Varmista, että mikään ei estä laitteen ilmanottoa ja poistoa
3. Käytä laitetta vain tasaisella pinnalla estämään kondenssiveden valuminen
4. Lisäsuojauksen tarjoamiseksi on suositeltavaa asentaa sähkövirtapiirin jäännösvirtalaite (RCD), jonka nimellisvirtavirta ei ylitä 30mA. Pyydä sitä sähköasentajalta.
5. Puhdista ilmansuodatin säännöllisesti. Puhdistuksen tiheys riippuu ilman puhtaudesta.
6. Kun olet sammuttanut koneen, odota vähintään 5 minuuttia ennen kuin kytket sen takaisin päälle.
7. Älä käytä laitetta aurinkoisissa paikoissa. Kun laite ylikuumenee, ylikuumenemissuoja kytkee laitteen päälle.
8. Tehokkaan jäähdytyksen varmistamiseksi laitteen sivuseinämien ja seinän, huonekalujen tai verhojen välillä on pidettävä vähintään 60 cm:n etäisyys.
9. Laitteen rajallisen suorituskyvyn vuoksi, jos tavoitelämpötilan ja ympäristön lämpötilan välinen ero on liian suuri, tavoitelämpötilaa ei ehkä saavuteta.
10. Tulipalo-, sähköisku- tai loukkaantumisriskin vähentämiseksi ilmastointilaitetta käytettäessä noudata seuraavia perusvarotoimia:

a) Kytke maadoitettuun pistorasiaan 3 tapilla.

b) Älä poista maadoituskärkeä.

c) Älä käytä sovitinta.

d) Älä käytä jatkojohtoa.

e) Irrota ilmastointilaite ennen huoltoa.

f) Siirrä ja asenna ilmastointilaite kahdella tai useammalla henkilöllä.

1. Älä käytä muita kuin valmistajan suosittelemia aineita, jotka nopeuttavat sulatus- tai puhdistusprosessia.
2. Laitetta tulisi varastoida huoneessa, jossa ei ole jatkuvasti toimivia sytytyslähteitä, esimerkiksi: avotuli, kaasulaitteet tai sähkölämmittimet.

ENNEN ENSIMMÄISTÄ KÄYTTÖÄ - (kuva E)

Kytke liittimet ilman poistoputkeen seuraavasti:

1. Jatka ilmanpoistoputkea (10) vetämällä kanavan molemmat päät.
2. Kierrä ilmanpoistoputki (10) ilmanpoistoputken (11) liittimeen.
3. Kytke ilmanpoistoputken liitin (11) laitteeseen.

HUOMAUTUKSET:

1. Pidä yksikkö vähintään metrin päässä televisiosta tai radiosta, jotta vältät sähkömagneettiset häiriöt.
2. Älä altista laitetta suoralle auringonvalolle, jotta pinnan väri ei haalistu.
3. Älä kallista laitetta yli 35 ° tai ylösalaisin kuljetuksen aikana. Jos laite on käännetty kuljetuksen aikana, laita se oikein alas ja odota 2-4 tuntia ennen käynnistämistä.
4. Aseta yksikkö tasaiselle alustalle, jonka kaltevuus on alle 5°.
5. Yksikkö toimii tehokkaammin tietyissä huoneissa, valitse paras sijainti:
6. Ikkunan, oven tai ranskalaisen ikkunan vieressä.
7. Pidä vaadittu etäisyys paluuilman poistoaukosta seinään tai muihin esteisiin vähintään 60 cm.
8. Jatka ilmaletkua varmistaaksesi, että ilmaletkun toisessa päässä on välys ikkunan, oven, ranskalaisen ikkunan tai seinäaukon välillä.
9. Ilmaaukkoa tai imuaukkoa ei voida tukkia suojaverkolla tai millään esteellä. Pidentääksesi laitteen käyttöikää, tyhjennä kondenssivesi ylemmästä (8) ja alemmasta (9) jäähdyttimen tyhjennysreiästä ennen laitteen asettamista varastoon kauden lopussa.

LAITTEEN KUVAUS (kuvat A ja B)

1. Ohjauspaneeli 2. Kylmän ilman poistoaukko
2. Signaalin vastaanotin 4. Kaukosäädin
3. Kuljetuskahva 6. Pakokaasukiinnike
4. Höyrystimen tulo 8. Jäähdyttimen ylempi tyhjennysreikä
5. Jäähdyttimen tyhjennysreiän alaspainike 10. Ilmanpoistokiinnike
6. Ilmanpoistoputken liitin 12. Ikkunoiden pakoputken sovitin

OHJAUSPANEELI (kuva C)

A. Virtapainike ON / OFF B. Tuulettimen nopeuspainike C. Tilapainike D. Ajastin / Lämpötila ylös -painike E. Ajastin / Lämpötila alas -painike F. Hidas lamppu G. Nopea lamppu

I. Lepotila-painike J. Automaattinen tila K. Jäähdytystila L. Kuivaustila M. Tuulettimen tila N. Ajastinpainike O. Oskilointipainike

Kauko-ohjain - kuva D

Kaukosäädin lähettää signaaleja järjestelmään. Painike "A" - laite käynnistetään, kun siihen kytketään virta, tai se pysähtyy, kun se toimii, jos painat tätä painiketta. Painike "C" - paina sitä valitaksesi käyttötavan: "J", "K", "L" tai "M". Painike "B" - paina sitä valitaksesi puhaltimen nopeuden peräkkäin. Painike "D" / "E" - paina säätääksesi huoneen lämpötilaa ja ajastinta. Painike "I" - paina asettaaksesi tai peruuttaaksesi lepotilan. Painike "N" - paina asettaaksesi automaattisen sammutuksen ja automaattisen päällekytkennän ajan. Painike "O" - paina asettaaksesi tai peruuttaaksesi säleikköjen kääntymistilan.

OHJAUSPANEELIN KÄYTTÖ

Automaattinen / viileä / kuiva / tuuletin

1. Käynnistä laite. a) Kytke laite. b) Paina A-painiketta, laite piippaa kerran ja käynnistyy. c) LED-näyttö näyttää huoneen lämpötilan ja alkaa toimia automaattitilassa.

2. Valitse käyttötila

Paina "C"-painiketta valitaksesi halutun toimintatavan järjestyksessä:

Automaattinen tila "J" -> Jäähdytystila "K" -> Kuivaustila "L" -> Tuulettimen tila "M"

3. Säädä lämpötila

Lämpötila voidaan asettaa alueelle 15°C - 31°C. Painamalla "D" tai "E"-painiketta voit nostaa tai laskea lämpötilaa 1°C yhdellä painalluksella.

Laitteen LED-paneeli näyttää tavoitelämpötilan 5 sekunnin ajan ja sitten huoneen lämpötilan.

4. Säädä tuulettimen nopeutta

Paina painiketta "B" valitaksesi halutun tuulettimen nopeuden näytön järjestyksessä:

Matala nopeus "F" -> nopea nopeus "G"

5. Virta

Kun painat "A"-painiketta uudelleen, laite kuulostaa "di" ja lakkaa toimimasta.

1. Paina tätä painiketta "I" siirtyäksesi laitteen lepotilaan.
2. Aseta ajastettu sammutus painamalla tätä painiketta "N".
3. Paina tätä painiketta "O" asettaaksesi heilurin heilahtelun ylöspäin.

Jokaisen moodin toimintaperiaate:

AUTO "J" -tila:

Kun toiminto "J" on valittu, sisälämpötila-anturi toimii automaattisesti ja se valitsee yhden seuraavista toimintatiloista:

• Kun huonelämpötila on ≥24 °C, yksikkö valitsee automaattisesti viileän tilan "K" -tilan.

tai

• Kun huonelämpötila on alle 24 °C, yksikkö valitsee automaattisesti puhaltimen nopeuden tilan "M".

Kuivaustila "L":

1. Yläpuhallin käy hitaalla nopeudella, eikä nopeutta voida säätää.
2. Kompressori pysähtyy 8 minuutin kuluttua ja käynnistyy uudelleen 6 minuutin kuluttua.
3. Laite siirtyy lämpötilan vakiokuivausmoodiin, eikä lämpötilan säätäminen ole tehokasta.

VAROITUS:

Kun laitetta käytetään vaihtelevassa kosteudessa, jäähdyttimen tyhjennysreiän (9) tulee olla jatkuvasti auki ja varmistaa veden jatkuva tyhjennys.

COOL "K"-tila:

1. Kun huonelämpötila on korkeampi kuin ohjauspaneelissa asetettu lämpötila, kompressori alkaa käydä.
2. Kun huonelämpötila on alhaisempi kuin ohjauspaneelissa asetettu lämpötila, kompressori pysähtyy ja ylempi tuuletin toimii alkuperäisellä asetetulla nopeudella.

Tuuletin "M..."-tila.

1. Yläpuhallin käy asetetulla nopeudella ja kompressori ei käy.
2. Lämpötilan säätö ei ole tehokasta.

Ajastimen toiminta "N":

1. Aseta automaattinen sammutusaika painamalla N-painiketta laitteen ollessa käynnissä.
2. Paina "N"-painiketta asettaaksesi automaattisen käynnistysajan, kun laite on valmis.
3. Aika voidaan säätää välillä 1 tunti - 24 tuntia painamalla painiketta "D" (+) tai "E" (-).

Lepotilan toiminta "I":

1. Lepotila toimii, kun yksikkö on jäähdytystilassa "K".
2. Paina painiketta "I" viileässä tilassa "K", sitten yksikkö toimii lepotilassa ja keskipakopuhallin kääntyy automaattisesti alhaiseen nopeuteen. Asetettu lämpötila nousee 1 °C tunnin kuluttua ja nousee 2 °C kahden tunnin kuluttua. Kuuden tunnin kuluttua laite lopettaa toiminnan.

"O"-tilan toiminta:

Kun laite on päällä, paina painiketta "O", pystysuuntainen säleikkö syttyy tai sammuu. Kun se on päällä, säleikkö voi kääntyä edestakaisin 60 asteen sisällä. Paina uudelleen painiketta "O", säleikkö lopettaa heilumisen.

Ilmoitus:

Pääohjauskortilla on muistitoiminto, kun laite on käyttövalmis, mutta pysäytystilassa pääohjauskortti voi muistaa työtilan alustuksen. Kun kytket laitteen päälle, se toimii samalla tavoin kuin työtila viimeksi, eikä työtilaa tarvitse nollata uudelleen. (Tämä ehto ei ole käytettävissä, kun laite on AUTO-tilassa "J".)

KAUKOSÄÄDIN

1. Liu'uta takakansi avataksesi ja irrota paristojen erotuskalvo.
2. Aseta paristot korttipakkaan, niiden on vastattava kauko-ohjaimen merkkejä "+" ja "-"
3. Poista paristot pitkäksi aikaa, kun sitä ei käytetä.
4. Ympäristön pilaantumisen estämiseksi ota käytetyt paristot pois ja hävitä ne turvallisesti ja asianmukaisesti. Jos haluat käyttää laitetta, kohdista kaukosäädin (.) signaalin vastaanottimeen. Kaukosäädin käyttää laitetta 5 metrin etäisyydellä osoittaessaan laitteen signaalin vastaanottimeen.

SUOJALAITTEET

Suojalaite voi laukaista ja sammuttaa laitteen seuraavissa tapauksissa:

1. jäähdytystilassa: sisäilman lämpötila on yli 43 °C (109 °F)
2. jäähdytystilassa: huoneen lämpötila on alle 15 °C (59 °F)
3. kosteudenpoistotilassa: huoneen lämpötila on alle 15 °C (59 °F).

Jos laite toimii jäähdytystilassa tai kuivaa tilaa oven tai ikkunan ollessa auki pitkään, kun suhteellinen kosteus on yli 80 %, kaste voi tippua poistoaukosta.

Suojalaite toimii seuraavissa tapauksissa:

1. Käynnistä laite uudelleen heti työn lopettamisen jälkeen tai valitun tilan vaihtamisen jälkeen työskentelyn aikana, sinun on odotettava 3 minuuttia.
2. Jos pistoke on poistettu, laite palaa alkuperäiseen tilaan uudelleenkäynnistyksen jälkeen, TIMER ON ja TIMER OFF on asetettava uudelleen.

HUOMAUTUS: Laitteessa on piilotettu kondenssiveden kierrätys. Lauhtumisvesi kierrätetään osittain lauhduttimen ja vesialtaan välillä. Kun vesitaso nousee ylemmälle tasolle, kellukytkin ja veden täyden merkkivalo (E4) syttyvät muistuttamaan veden tyhjennyksestä. Katkaise virransyöttö, siirrä laite sopivaan paikkaan, poista tyhjennystulppa ja tyhjennä vesi kokonaan. Asenna tulppa tyhjennyksen jälkeen uudelleen. Muuten laite voi vuotaa ja tehdä huoneestasi märän.

Jos laite on sijoitettu paikkaan, johon tyhjennysvesi voidaan päästää, voit myös kytkeä tyhjennysreiän tyhjennysporttiin veden tyhjentämiseksi. Viemäriputkea ei lisätä sarjaan, sen tulee olla: sisähalkaisija 9 mm, ulkohalkaisija 12 mm, materiaali: PVC.

Ongelmien kartoittaminen

1) Vika: Ei toimi. Analyysi: a) Ehkä suojalaite on lauennut tai sulake on palanut, odota 3 minuuttia ja käynnistä uudelleen, suojalaite saattaa estää laitetta toimimasta. b) Ehkä kaukosäätimen paristot ovat tyhjät. c) Ehkä pistoketta ei ole kytketty kunnolla. 2) Vika: Toimii vain lyhyen ajan. Analyysi: a) Jos asetettu lämpötila on lähellä huoneen lämpötilaa, voit laskea asetettua lämpötilaa. b) Ehkä este estää ilman poistoaukon. Poista este. 3) Vika: Toimii, mutta ei jäähdytä. Analyysi: a) Ehkä ovi tai ikkuna ovat auki. b) Ehkä lähellä on toinen lämpöä tuottava laite, kuten lämmitin tai lamppu jne. c) Ilmansuodatin on likainen, puhdista se. d) Ilman poisto tai imu on tukossa. e) Asetettu lämpötila on liian korkea. 4) Vika: Vesivuoto liikkumisen aikana. Analyysi: a) Tyhjennä lauhde ennen siirtymistä. b) Sijoita laite tasaiselle alustalle veden vuotamisen välttämiseksi. 5) Vika: Ei toimi ja veden täynnä -merkkivalo "E4" palaa. Analyysi: a) Vedä kumitulppa veden tyhjentämiseksi. b) Jos se on usein tässä tilassa, ota yhteyttä valtuutettuun huoltoliikkeeseen. 6) Vika: Laite ei käynnisty. Analyysi: a) Ehkä ei ole kytketty. Kytke se. b) Ehkä pistoke- tai pistorasiavaurioita. Korvaa palveluntarjoajan toimesta. c) Ehkä sulake on rikki. Vaihda sulake (erittely: 3,15 A / 250 VAC). 7) Vika: Laite pysähtyy automaattisesti.

Analyysi:

a) Ajoitus sammutetaan tai asetettu lämpötila saavutetaan. Käynnistä se uudelleen tai odota automaattista kytkentää. 8) Vika: ei kylmää ilmaa COOL "K"-tilassa.

Analyysi:

a) Huoneenlämpötila on alhaisempi kuin asetettu lämpötila. Se on normaali ilmiö, kone kytkeytyy automaattisesti, kun huoneen lämpötila on korkeampi kuin asetettu lämpötila. b) Laite suojaa jäätymiseltä. Laite kytkeytyy automaattisesti, kun jäätymissuojaus on ohi. 9) Vika: LED näyttää vikakoodin "E2"

Analyysi:

a) Huonelämpötila-anturi vioittuu tai vaurioituu. Vaihda palveluntarjoajan huonelämpötilan anturi. 10) Vika: LED näyttää virhekoodin "E3"

Analyysi:

a) Höyrystimen öljypuolen anturi vioittuu tai on vaurioitunut. Vaihda palveluntarjoajan höyrystimen kelaputken anturi. 11) Vika: LED näyttää vikakoodin "E4"

Analyysi:

a) Veden täysi varoitus. Tyhjennä vesi.

PUHDISTUS JA HUOLTO

Laitteen huolto

1. Sammuta laite ensin ennen kuin irrotat virtalähteestä.
2. Pyyhi pehmeällä ja kuivalla liinalla. Puhdista haalealla vedellä alle 40° C, jos laite on erittäin likainen.
3. Älä koskaan käytä laitteen puhdistamiseen haihtuvia aineita, kuten bensiiniä tai kiillotusjauhetta. Ilmansuodattimien huolto

Ilmansuodatin on puhdistettava joka toinen viikko, jos laite toimii erittäin pölyisessä ympäristössä. Puhdista seuraavasti:

1. Pysäytä laite ensin, työnnä ilmansuodatin ylös (kuva F).
2. Puhdista ja asenna ilmansuodatin uudelleen.
3. Jos lika on näkyvää, pese se pesuaineliuoksella haaleassa vedessä. Kuivaa puhdistuksen jälkeen varjostettuun ja viileään paikkaan ja asenna se sitten uudelleen.

Huolto käytön jälkeen

1. Jos laitetta ei käytetä pidemmän aikaa, muista vetää tyhjennysportin ylemmän jäähdytysreiän kumitulppa (8) ja kumitulppa jäähdyttimen tyhjennysreiän (9) ulkopuolelle veden tyhjentämiseksi.
2. Pidä laitetta käynnissä puhaltimella vain puoli päivää aurinkoisen päivän aikana, jotta laite kuivataan sisäpuolelta ja estetään homehtuminen.
3. Pysäytä laite ja vedä virtajohdon pistoke, poista sitten kaukosäätimen paristot ja säilytä laitetta oikein.
4. Puhdista ilmansuodatin ja asenna se uudelleen.
5. Poista ilmaletkut ja säilytä niitä kunnolla, ja peitä reikä tiukasti.

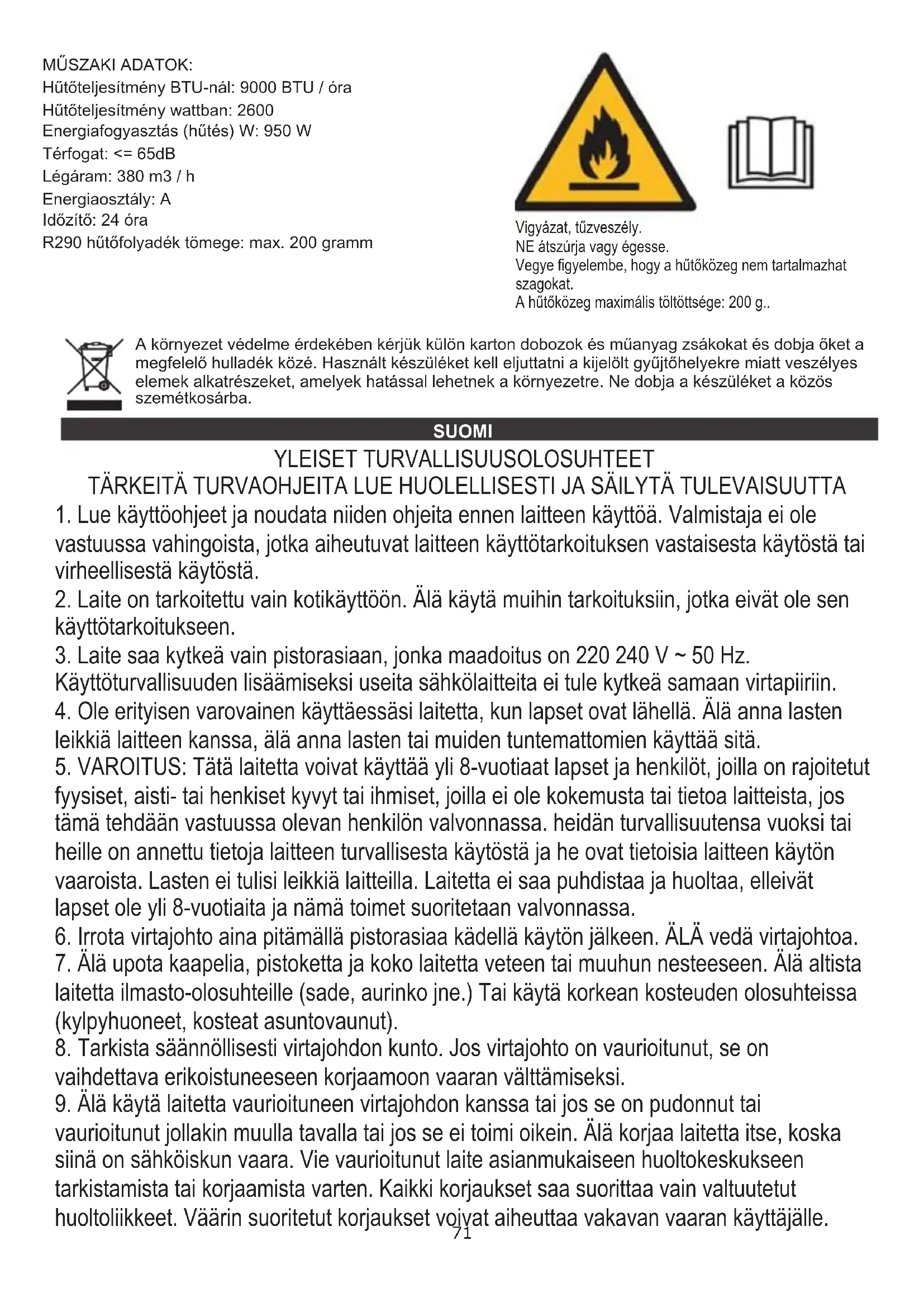

TEKNISET TIEDOT:

Jäähdytysteho nopeudella BTU: 9000 BTU / tunti

Jäähdytysteho watteina: 2600

Energiankulutus (jäähdytys) W: 950 W

Tilavuus: <= 65 dB

Ilmavirta: 380 m3 / h

Energialuokka: A

Ajastin: 24 tuntia

Jäähdytysnesteen R290 paino: maks. 200 grammaa

Varo, tulipalon vaara.

Älä puhkaise tai polta.

Huomaa, että kylmäaine ei saa sisältää epäpuhtauksia.

Kylmäaineen enimmäismäärä: 200 g.

1. Irrota koskettaa verkkovirtajohtoa, pidä pistokkeesta kiinni käytön jälkeen. Älä vedä johdosta.
2. Älä upota johtoa, pistoketta tai koko laitetta veteen tai muuhun nesteeseen. Älä altista laitetta sään vaikutuksille (sade, aurinko jne.) äläkä käytä sitä korkean kosteuden olosuhteissa (kylpyhuoneet, kosteat asuntovaunut).
3. Tarkista laite säännöllisesti. Jos johto tai pistoke on vaurioitunut, se on vaihdettava valtuutetussa korjaamossa vaaran välttämiseksi.
4. Älä käytä laitetta, jos sen virtajohto on vaurioitunut, jos se on pudonnut tai vaurioitunut jollakin muulla tavalla tai jos se ei toimi kunnolla. Älä korjaa laitetta itse, koska on olemassa sähköiskun vaara. Toimita vaurioitunut laite asianmukaiseen huoltokeskukseen tarkistusta tai korjausta varten. Kaikki korjaustyöt saa suorittaa vain valtuutetut huoltokeskukset. Virheellinen

korjaus voi aiheuttaa vakavan vaaran käyttäjälle. 10. Aseta laite viileälle, vakaalle alustalle, kauas kuumista laitteista, kuten sähköliesistä, kaasuliesistä jne. 11. Varmista, että mikään ei peitä laitteen ilmanotto- tai poistoaukkoja. 12. Käytä laitetta vain tasaisella pinnalla, jotta kondenssivesi pääsee valumaan. 13. Lisäsuojaksi on suositeltavaa asentaa laite vikavirtasuojakytkimen (VVS) taakse, jonka nimellisvirta on enintään 30 mA. Kysy sähköasentajalta tätä varten. 14. Puhdista ilmansuodatin säännöllisesti. Puhdistustiheys riippuu ilman puhtaudesta. 15. Odota vähintään 5 minuuttia laitteen sammuttamisen jälkeen ennen kuin kytket sen uudelleen päälle. 16. Älä käytä laitetta aurinkoisissa paikoissa. Kun laite ylikuumenee, ylikuumenemissuoja kytkee laitteen pois päältä. 17. Tehokkaan jäähdytyksen varmistamiseksi laitteen sivuseinien ja seinän, huonekalujen tai verhojen välisen etäisyyden on oltava vähintään 60 cm. 18. Laitteen rajallisen tehon vuoksi, jos ero tavoitelämpötilan ja ympäristön lämpötilan välillä on suuri, tavoitelämpötilaa ei ehkä saavuteta. 19. Vähentääksesi tulipalon, sähköiskun tai loukkaantumisen riskiä ilmastointilaitetta käytettäessä, noudata seuraavia perusturvaohjeita: a) Kytke maadoitettuun pistorasiaan, jossa on 3 napaa. b) Älä poista maadoitusnastaa. c) Älä käytä sovitinta. d) Älä käytä jatkojohtoa. e) Irrota ilmastointilaite pistorasiasta ennen huoltoa. f) Käytä kahta tai useampaa henkilöä ilmastointilaitteen siirtämiseen tai asentamiseen. 20. Älä käytä sulatusta tai puhdistusta nopeuttavia aineita, paitsi valmistajan suosittelemia. 21. Laitetta tulee säilyttää tilassa, jossa ei ole jatkuvia syttymislähteitä, kuten avotulta, kaasulaitteita tai sähkölämmittimiä.

ENNEN ENSIMMÄISTÄ KÄYTTÖÄ (kuva)

Asenna ilmanpoistokanava seuraavasti:

1. Vedä ilmanpoistoletku ilmanpoistoaukosta (10) vetämällä letkun päästä.
2. Liitä poistoilmaputki (10) poistoilmaputken liitäntään (11). 3. Liitä poistoilmaputken liitäntä (11) laitteeseen.

HUOMAUTUKSIA:

1. Pidä vähintään 1 metrin etäisyys televisiosta tai radiovastaanottimesta sähkömagneettisten häiriöiden välttämiseksi. 2. Älä altista laitetta suoralle auringonvalolle, jotta pinta ei haalistu. 3. Älä kallista laitetta yli 35 astetta tai ylösalaisin kuljetuksen aikana. Jos laite on käännetty ylösalaisin

kuljetuksen aikana, aseta se oikein ja anna sen olla 2-4 tuntia ennen käynnistystä. 4. Aseta laite tasaiselle pinnalle, jonka kaltevuus on alle 5 astetta. 5. Laite toimii tehokkaimmin tietyissä huoneissa; valitse paras paikka: - Ikkunan, oven tai ranskalaisen ikkunan vieressä. - Säilytä tarvittava etäisyys poistoilman ulostulosta seinään tai muihin esteisiin vähintään 60 cm. - Suuntaa ilmanpoistoaukko siten, että ilmanpoistokanavan toisessa päässä on rako oven, ikkunan, ranskalaisen ikkunan tai seinäaukon välissä. - Ilman ulostulo tai ilmanotto ei saa olla peitettynä suojaritilällä tai millään esteellä.

Pidentääksesi laitteen käyttöikää, tyhjennä kondenssivesi ylemmästä (8) ja alemmasta (9) tyhjennysaukosta ja anna jäähdyttimen kuivua ennen kuin asetat laitteen varastointiin kauden lopussa.

LAITTEEN KUVAUS (kuvat A ja B)

1. Ohjauspaneeli 2. Kylmän ilman ulostulo 3. Signaalin vastaanotin 4. Kauko-ohjaimen pidike
2. Kuljetuskahva. 6. Poistoletku. 7. Höyrystimen tuloaukko. 8. Jäähdyttimen ylempi tyhjennysaukko. 9. Jäähdyttimen alempi tyhjennysaukko. 10. Poistoilmaputki
3. Poistoilmaputken liitäntä 12. Poistoilman ulostuloikkuna

OHJAUSPANEELI (kuva C)

A. Virtapainike B. Tuulettimen nopeuspainike C. Tilan painike D. Ajastimen / lämpötilan nostopainike E. Ajastimen / lämpötilan laskupainike F. Matalan nopeuden merkkivalo G. Korkean nopeuden merkkivalo H. Ajastimen merkkivalo I. Automaattinen tila J. Jäähdytystila K. Kuivaustila L. Tuuletustila M. Ajastimen merkkivalo N. Ajastimen painike O. Heiluntapainike

KAUKO-OHJAIN (kuva D)

Kaukosäädin lähettää signaaleja järjestelmään. Painike «A» - laite käynnistyy, kun se on valmiustilassa, tai pysähtyy, kun se toimii, jos painat tätä painiketta. Painike «C» - paina valitaksesi toimintatilan: «J», «K», «L» tai «M». Painike «B» - paina sitä valitaksesi peräkkäin tuulettimen pyörimisnopeuden. Painike «D»/«E» - paina asettaaksesi lämpötilan ja ajastimen. Painike «I» - paina asettaaksesi tai peruaksesi nykyisen tilan. Painike «N» - paina asettaaksesi automaattisen sammutuksen ja käynnistyksen ajan. Painike «O» - paina asettaaksesi tai peruaksesi heiluntatilan.

OHJAUSPANEELIN KÄYTTÖ

AUTOMAATTINEN / JÄÄHDYTYS / KUIVAUS / TUULETUS

1. Kytkimen käyttö. a) Kytke laite. b) Paina painiketta «A», sitten laite antaa yhden äänimerkin ja kytkeytyy päälle. c) Merkkivalo näyttää huoneen lämpötilan ja laite alkaa toimia automaattitilassa.

2. Valitse käyttötila

Paina painiketta «C» valitaksesi haluamasi käyttötila järjestyksessä:

Automaattitila «J» -> Jäähdytystila «K» -> Kuivaustila «L» -> Tuuletustila «M».

3. Säädä lämpötila

Lämpötila voidaan asettaa alueella 15-31 °C. Paina painiketta «D» tai «E» suurentaaksesi tai pienentääksesi lämpötilaa 1 °C:lla joka painalluksella. Laitteen merkkivalo näyttää asetetun lämpötilan 5 sekunnin ajan, sitten se näyttää huoneen lämpötilan.

4. Säädä puhaltimen nopeus

Paina painiketta «B» valitaksesi halutun puhaltimen pyörimisnopeuden järjestyksessä:

Matala nopeus «F» - Korkea nopeus «G»

5. Virta

Paina painiketta «A» uudelleen, laite antaa äänimerkin ja sammuu.

1. Paina painiketta «I» siirtyäksesi laitteen unotilaan.
2. Paina painiketta «N» asettaaksesi ajastimen.
3. Paina painiketta «O» asettaaksesi ilman heilunnan ylös-alas.

Kunkin tilan käyttö:

Pexim AUTO "J":

Pocne Bb6opa peKIMa «J» DaTnK TeMpepaTypbI B NOMEuEHN CpaBaTaIBaET ABToMaTHueckN BbIBepeT OINn n3 cNeDuUOx peKIMoB pa6oTbl:

- Kun TeMnepaType ≥ 24°C yctpoBCTBO aTOMaTHueckn BbIbepeT peKm OxnaJdHnA «K». NIN Xe -Korda TemnepaTpya BnomeUeHIn < 24°C yCTpOcTBo ABToMaTHueckn BbI6epet pexm BBICOKo CKOPoCTu BeHTnJIyTopa «M...».

Pexim ocyuhenra"L":

1. BepxHnI cHTpO6ExhB BENTnTAp06yET pa6oTaB Ha Hn3Ko CKOpocTn, n CKOpocTb He MoKeT 6bItb OTpeyJnpoBaHa 2. Komnpeccop octaHOBITcyepe3 8 MNHT, 3aTEM CHOBA 3anyCTITcyepe3 6 MNHT. 3. YcTpoIcTBo pa6oTaet B peXime OcyuHnA npi nocToHHoN TeMpepaType, i peryInpOBKa TeMpepaTypbI He 3ΦΦeKTHBHa. IPEyIPEKeJDEHHe:

Pn pa6ote yctpoicBa B ycNoBnx pa3NHyoB BlaXHoCTn, CInBHOe OTBepCTne OxJaHTeTn (9) DoJxHO 6bIb NOCTOARHO OTKpbIto n oBecepeuBaTb NocToHHb CINB BObl.

XoJIoHbIypeKIM"K":

1. Korda temnepaTPaB N OmeueHIN npeBbIaEaT 3aDaHHyU TEMnepaTyP Ha naHeJI ynpabJeHnKOMnPecCOP hauHaet pa6oTaB.
2. Korda TemnepaTypa B nomuehen Hxke 3aadaHHoT TemnpaTypb Ha naheJynpabNeHry, OCTAHOB KOMnPecccopa n BepxHn BEHTNIArTop pa60taHO T C XCOJHO 3aadaHHO CKOpOCTbHO.

BentnIaToP "M" pekm.

1. BepxHn ueHTpObeXbI BENTINrTOp pa6oTaET Ha 3aDaHHoN CKOpocTn, a KOMnPecccOp He pa6oTaET.
2. PerjInpoBkA TeMnepaTpybI He 3ΦΦeKTHIBHa.

TaimeponepaunH

1. Haxmte KhoNky N , yTo6bI yCTaHOBnTb BpeMa ABtOMaTHueCKOBO BbIKNoeHnBa BO BpeMa pa60tBu cTpoiCTBa.
2. Haxmte KhoNky N , YTo6bI yCTaHOBnTb BpEmr ABTomATueCKOro BKIOUeHnR, KOrDa yCTPOJcTBO rTOBO.
3. Bpem Moxho OtperynipoBaT B dana3oHe oT 1 yaca do 24 yacob, haxab KhoNky D (+) nnn E (-).

Cπaπη pεχμm «I»:

1. Pekim OxindaHna pa6oTaet, KOrda yctpoiCTBO HaxOuNTcB peKIMe OxJaXKeHnA "K".
2. Haxmte KhoKy «I» B pexime oxlaJeHn «K», TOrda yctpoiCTBO 6ydt pa6oTaB v CnAeM pexime, a ceHTpO6ExhB BeHTNJrTop C NObIweHem YactOTbI ABToMaTNUeCKN peekJIOUHTcR Ha Hn3Kyo CKOpocTb. 3aDaHHa TeMpepaTpya yBeJIuHTcR Ha 1 ° C yepe3 qac n yBeJIuHTcR Ha 2 ° C uepe3 dBa qaca. Yepe3 uecb cacob bok nepectanet pa6oTaB.

Kaeyin "O" B pexime pa60Tb:

Korda yctpoCTBO BKNIOHc HaxMITE KHOIky O, BEPTNkAIBha 3acIOHka 6yET BKNIOHc HIN N BbIKIOHcHa. Korda OH BKIOUeH, KaIIO3n MOryt Kaayatbcra B3a n BpepeB n PpeJenax 60 rpaDycOB. HaxMITE KHOIky O eue pa3, KaJIIO3n nepeCTAHyT KaATbcra.

06paTte BHHMaHHe:

OchOBHnA IIATA ynpaBHeHn IMeET yHKuIO nAMrTn, KOrDa yCTPOINCTBO rTOBO K pa6oTe, HO HAXODITcB COCTOHN OCTAHOBKn, IJIABHnA IIATA ynpaBHeHn MOxET 3aONMHaTb INHuaN3aUHO pa6oero pexmMa. KorDa Bbl BKIOUaeTe yCTPOINCTBO, OHO 6yDet pa6oTaTB TAK Ke, KaB B npOuIbIpa3, He HyXHo CHOBa c6pAcbBaTb pa6oHn peKIM. (3To ycNOBE HeIOCTynHO, KOrDa yCTPOINCTBO haxOHTcB Pexnme AUTO "J".)

ПильТДИСТАЦИОНноУПAPВLEHЯ

1.CBnHbTe 3aHIO KpbIky, YTO6bI OTKpbITb IN CHrTb N3OJINpyUOyU PIIeHcy Ha 6atapex. 2. Bctabte 6aatae Kn BHytpb rHe3da, dOJIkhbl COOTBeTCTBOBaTa 3HaKaam «+» N «-» Ha IyIbTe DnCTaHcNoHHOro ynpaBneHna. 3. B TeueHne dInTeBHoro BpeMeHN He nCnOlb30BaTb, BbHyTb 6aTapeN. 4. UTo6bI npEoTbpaTb 3aRpy3HeHne OkpykaHoue cpeBb, BbIHbTe nCNoJIb3OBAHHbIe 6aTaPeN uYTNIN3nPyIe INx COOTBeTCTByIOUIM o6pa30M.
