LIETOŠANAS INSTRUKCIJA AD 7916 ADLER

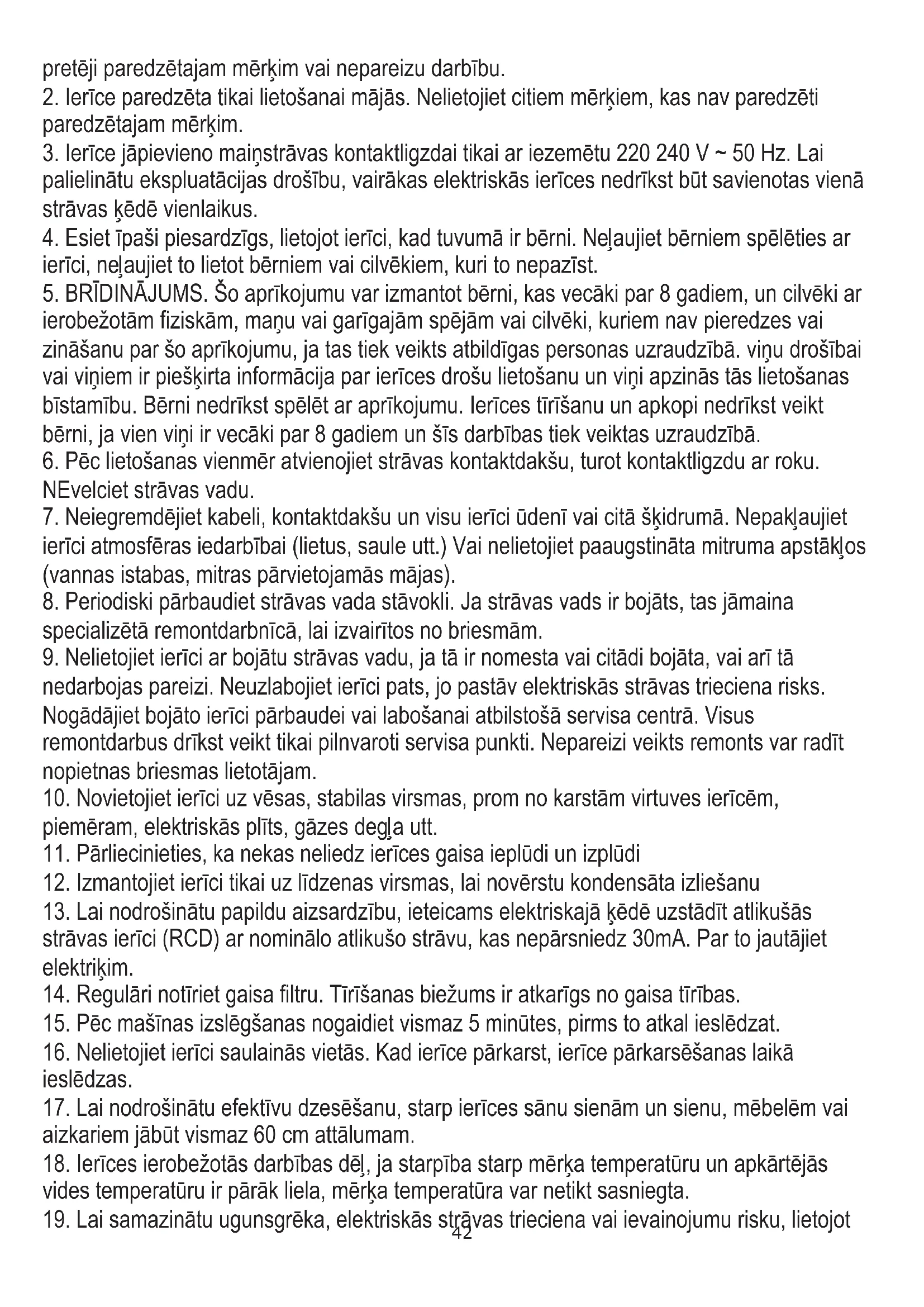

1. Pirms ierīces izmantošanas izlasiet lietošanas instrukciju un ievērojiet tajā sniegtos

norādījumus. Izgatavotājs nav atbildīgs par zaudējumiem, kas radušies, izmantojot ierīci

2. Ierīce paredzēta tikai lietošanai mājās. Nelietojiet citiem mērķiem, kas nav paredzēti

paredzētajam mērķim.

3. Ierīce jāpievieno maiņstrāvas kontaktligzdai tikai ar iezemētu 220 240 V ~ 50 Hz. Lai

palielinātu ekspluatācijas drošību, vairākas elektriskās ierīces nedrīkst būt savienotas vienā strāvas ķēdē vienlaikus.

4. Esiet īpaši piesardzīgs, lietojot ierīci, kad tuvumā ir bērni. Neļaujiet bērniem spēlēties ar

ierīci, neļaujiet to lietot bērniem vai cilvēkiem, kuri to nepazīst.

5. BRĪDINĀJUMS. Šo aprīkojumu var izmantot bērni, kas vecāki par 8 gadiem, un cilvēki ar

ierobežotām fiziskām, maņu vai garīgajām spējām vai cilvēki, kuriem nav pieredzes vai zināšanu par šo aprīkojumu, ja tas tiek veikts atbildīgas personas uzraudzībā. viņu drošībai vai viņiem ir piešķirta informācija par ierīces drošu lietošanu un viņi apzinās tās lietošanas bīstamību. Bērni nedrīkst spēlēt ar aprīkojumu. Ierīces tīrīšanu un apkopi nedrīkst veikt bērni, ja vien viņi ir vecāki par 8 gadiem un šīs darbības tiek veiktas uzraudzībā.

6. Pēc lietošanas vienmēr atvienojiet strāvas kontaktdakšu, turot kontaktligzdu ar roku.

NEvelciet strāvas vadu.

7. Neiegremdējiet kabeli, kontaktdakšu un visu ierīci ūdenī vai citā šķidrumā. Nepakļaujiet

ierīci atmosfēras iedarbībai (lietus, saule utt.) Vai nelietojiet paaugstināta mitruma apstākļos (vannas istabas, mitras pārvietojamās mājas).

8. Periodiski pārbaudiet strāvas vada stāvokli. Ja strāvas vads ir bojāts, tas jāmaina

specializētā remontdarbnīcā, lai izvairītos no briesmām.

9. Nelietojiet ierīci ar bojātu strāvas vadu, ja tā ir nomesta vai citādi bojāta, vai arī tā

nedarbojas pareizi. Neuzlabojiet ierīci pats, jo pastāv elektriskās strāvas trieciena risks. Nogādājiet bojāto ierīci pārbaudei vai labošanai atbilstošā servisa centrā. Visus remontdarbus drīkst veikt tikai pilnvaroti servisa punkti. Nepareizi veikts remonts var radīt nopietnas briesmas lietotājam.

10. Novietojiet ierīci uz vēsas, stabilas virsmas, prom no karstām virtuves ierīcēm,

piemēram, elektriskās plīts, gāzes degļa utt.

11. Pārliecinieties, ka nekas neliedz ierīces gaisa ieplūdi un izplūdi

12. Izmantojiet ierīci tikai uz līdzenas virsmas, lai novērstu kondensāta izliešanu

13. Lai nodrošinātu papildu aizsardzību, ieteicams elektriskajā ķēdē uzstādīt atlikušās

strāvas ierīci (RCD) ar nominālo atlikušo strāvu, kas nepārsniedz 30mA. Par to jautājiet elektriķim.

14. Regulāri notīriet gaisa filtru. Tīrīšanas biežums ir atkarīgs no gaisa tīrības.

15. Pēc mašīnas izslēgšanas nogaidiet vismaz 5 minūtes, pirms to atkal ieslēdzat.

16. Nelietojiet ierīci saulainās vietās. Kad ierīce pārkarst, ierīce pārkarsēšanas laikā

17. Lai nodrošinātu efektīvu dzesēšanu, starp ierīces sānu sienām un sienu, mēbelēm vai

aizkariem jābūt vismaz 60 cm attālumam.

18. Ierīces ierobežotās darbības dēļ, ja starpība starp mērķa temperatūru un apkārtējās

vides temperatūru ir pārāk liela, mērķa temperatūra var netikt sasniegta.

19. Lai samazinātu ugunsgrēka, elektriskās strāvas trieciena vai ievainojumu risku, lietojot

42gaisa kondicionieri, ievērojiet šādus pamata piesardzības pasākumus: a) Pievienojiet iezemētai kontaktligzdai ar 3 tapām. b) nenoņemiet zemējuma galu. c) Nelietojiet adapteri. d) Nelietojiet pagarinātāju. e) Pirms apkopes atvienojiet gaisa kondicionieri. f) Gaisa kondicionētāja pārvietošanai un uzstādīšanai izmantojiet divus vai vairāk cilvēkus.

20. Nelietojiet līdzekļus, kas paātrina atkausēšanas vai tīrīšanas procesu, izņemot tos, kurus

21. Ierīce jāuzglabā telpā, kurā pastāvīgi nedarbojas aizdedzes avoti, piemēram: atklāta

uguns, gāzes ierīces vai elektriskie sildītāji. PIRMS PIRMĀ LIETOŠANAS - (E attēls) Savienotājus ar gaisa izplūdes kanālu savienojiet šādi:

1. Izstiepiet gaisa izplūdes kanālu (10), izvelkot abus kanāla galus.

2. Ieskrūvējiet gaisa izplūdes kanālu (10) gaisa izplūdes kanāla savienotājā (11).

3. Pievienojiet gaisa izplūdes kanāla savienotāju (11) ierīcei.

1. Lai izvairītos no elektromagnētiskiem traucējumiem, ierīci turiet vismaz 1 metra attālumā no televizora vai radio.

2. Nepakļaujiet ierīci tiešu saules staru iedarbībai, lai izvairītos no virsmas krāsas izbalēšanas.

3. Pārvadāšanas laikā nedrīkst noliekt ierīci vairāk kā par 35 ° vai otrādi. Ja ierīce pārvadāšanas laikā ir apgriezta, novietojiet to pareizi un pirms palaišanas nogaidiet 2–4 stundas.

4. Novietojiet ierīci uz līdzenas virsmas ar slīpumu, kas mazāks par 5 °.

5. Ierīce efektīvāk darbojas noteiktās telpas vietās, izvēlieties labāko atrašanās vietu:

- Blakus logam, durvīm vai franču logam. - Ievietojiet vajadzīgo attālumu no atgriešanās gaisa izplūdes atveres līdz sienai vai citiem šķēršļiem vismaz 60 cm. - Pagariniet gaisa šļūteni, lai pārliecinātos, ka otrā gaisa šļūtenes galā ir atstarpe starp loga durvīm, logu franču virzienā vai sienas caurumu. - Gaisa izplūdi vai ieplūdi nevar aizsprostot ar aizsargrežģi vai jebkādiem šķēršļiem. Lai pagarinātu agregāta kalpošanas laiku, pirms nodošanas sezonas laikā sezonai, novadiet kondensēto ūdeni no augšējiem (8) un apakšējiem (9) dzesētāja caurumiem. IERĪCES APRAKSTS (A un B attēls)

1. Vadības panelis 2. Aukstā gaisa izvads

3. Signāla uztvērējs 4. Tālvadības pults

5. Transportēšanas rokturis 6. Izplūdes kanāls

7. Iztvaicētāja ieeja 8. Augšējā dzesētāja notekas caurums

9. Dzesētāja drenāžas atvere lejā 10. Gaisa izplūdes kanāls

11. Gaisa izplūdes kanāla savienotājs. 12. Logu izplūdes adapteris

VADĪBAS PANELIS (C attēls) A. Ieslēgšanas / izslēgšanas poga ieslēgta / izslēgta B. Ventilatora ātruma poga C. Poga Režīms D. Taimera / Temperatūras paaugstināšanas poga E. Taimera / temperatūras samazināšanas poga F. Zema ātruma lukturis G. Ātrgaitas lukturis

I. I. Miega poga J. Automātiskais režīms

K. Atdzesēšanas režīms L. Sausināšanas režīms M. Ventilatora režīms N. Taimera poga O. Svārstību poga Tālvadības kontrolieris - D attēls Tālvadības pults pārsūta signālus uz sistēmu. Poga "A" - ierīce tiks iedarbināta, kad tā tiek barota, vai tiks apturēta, kad tā darbojas, ja nospiedīsit šo pogu. Poga "C" - nospiediet to, lai izvēlētos darbības režīmu: “J”, “K”, “L” vai “M..”. Poga "B" - nospiediet to, lai secīgi izvēlētos ventilatora ātrumu. Poga "D" / "E" - nospiediet, lai pielāgotu istabas temperatūru un taimeri. Poga "I" - nospiediet, lai iestatītu vai atceltu miega režīmu. 43Poga "N" - nospiediet, lai iestatītu automātiskās izslēgšanās un automātiskās ieslēgšanās laiku. Poga "O" - nospiediet, lai iestatītu vai atceltu žalūziju pagriešanas režīmu.

1. Ieslēdziet ierīci.

a) Pievienojiet ierīci. b) Nospiediet pogu “A”, pēc tam ierīce vienreiz iepīkstas un ieslēdzas. c) LED diode parāda istabas temperatūru un sāk darboties automātiskajā režīmā. 2.Izvēlieties darbības režīmu Nospiediet taustiņu "C", lai pēc kārtas atlasītu vēlamo darbības režīmu: Automātiskais režīms "J" -> Dzesēšanas režīms "K" -> Žāvēšanas režīms "L" -> Ventilatora režīms "M.”

3. Pielāgojiet temperatūru

Temperatūru var iestatīt diapazonā no 15 ° -31 ° C. Nospiediet “D” vai “E” pogu, lai vienu reizi nospiežot, palielinātu vai samazinātu temperatūru par 1 ° C. Ierīces LED panelī 5 sekundes tiek parādīta mērķa temperatūra un pēc tam tiek parādīta istabas temperatūra.

4. Pielāgojiet ventilatora ātrumu

Nospiediet pogu "B", lai pēc kārtas atlasītu vēlamo ventilatora ātrumu: Zems ātrums "F" -> Liels ātrums G

Vēlreiz nospiežot pogu "A", ierīce atskanēs "di" un pārstāj darboties.

6. Nospiediet šo pogu "I", lai atvērtu ierīces miega režīmu.

7. Nospiediet šo pogu "N", lai iestatītu izslēgtu laiku.

8. Nospiediet šo pogu "O", lai iestatītu gaisa šūpošanās svārstības augšup.

Katra režīma darbības princips: AUTO "J" režīms: Kad darbība "J" ir izvēlēta, iekštelpu temperatūras sensors darbojas automātiski, un tas izvēlas vienu no zemāk minētajiem darbības režīmiem: - Kad istabas temperatūra ir ≥24 ℃, iekārta automātiski izvēlas atdzesēšanas režīma "K" režīmu. vai - Kad istabas temperatūra ir ＜ 24 ℃, iekārta automātiski izvēlas liela ventilatora ātruma režīmu "M..". Sausiniet "L" režīmu:

1. Centrbēdzes ventilators darbosies ar mazu ātrumu, un ātrumu nevar noregulēt.

2. Kompresors apstāsies pēc 8 minūtēm, pēc tam atkal darbosies pēc 6 minūtēm.

3. Ierīce izmanto pastāvīgu temperatūras pazemināšanas režīmu, un temperatūras regulēšana nav efektīva.

BRĪDINĀJUMS: Darbinot ierīci mainīga mitruma apstākļos, dzesētāja drenāžas atverei (9) jābūt pastāvīgi atvērtai un jānodrošina pastāvīga ūdens novadīšana. COOL "K" režīms:

1. Kad istabas temperatūra ir augstāka par vadības panelī iestatīto temperatūru, kompresors sāk darboties.

2. Kad istabas temperatūra ir zemāka par iestatīto temperatūru vadības panelī, kompresora pietura un augšējais ventilators darbojas ar sākotnēji iestatīto ātrumu. Ventilatora "M..." režīms.

1. Centrbēdzes ventilators darbojas iestatītajā ātrumā, un kompresors nedarbojas.

2. Temperatūras pielāgošana nav efektīva.

Taimera darbība "N":

1. Nospiediet taustiņu “N”, lai iestatītu automātiskās izslēgšanās laiku, kamēr iekārta darbojas.

2. Nospiediet taustiņu “N”, lai iestatītu automātisko ieslēgšanās laiku, kamēr iekārta ir gatava.

3. Laiku var noregulēt no 1 stundas līdz 24 stundām, nospiežot pogu “D” （+） vai “E” （-）.

44Miega režīma darbība "I":

1. Miega režīms darbojas, kad iekārta atrodas dzesēšanas "K" režīmā.

2. Vēsajā režīmā “K” nospiediet pogu “I”, tad iekārta darbosies miega režīmā un centrbēdzes ventilators uz augšu

automātiski ieslēgsies uz mazu ātrumu. Iestatītā temperatūra pēc stundas palielināsies par 1 ℃, bet pēc divām stundām - par 2 ℃. Pēc sešām stundām vienība pārstāj darboties. Darbība šūpoles "O" režīmā: Kad ierīce ir ieslēgta, nospiediet pogu "O", vertikālā skava ieslēgsies vai izslēgsies. Kad tas ir ieslēgts, žalūzijas var pagriezties uz priekšu un atpakaļ 60 grādu leņķī. Vēlreiz nospiediet pogu "O", žalūzija pārtrauks šūpošanos. Paziņojums: Galvenajai vadības panelī ir atmiņas funkcija, kad ierīce ir gatava darbam, bet ir apturēta, galvenā vadības plate var iegaumēt darba režīma inicializāciju. Ieslēdzot ierīci, tā darbosies tāpat kā pagājušajā reizē, darba režīms vē lreiz nav jāatjauno. (Šis nosacījums nav pieejams, ja iekārta atrodas AUTO režīmā "J".) Tālvadības kontrolieris

1. Bīdiet aizmugurējo vāciņu, lai atvērtu un noņemtu akumulatoru izolācijas plēvi.

2. Ielieciet baterijas slota iekšpusē, tām jāatbilst "+" un "-" zīmēm uz tālvadības pults.

3. Ilgu laiku nelietojot, izņemiet baterijas.

4. Lai novērstu vides piesārņošanu, izņemiet izlietotās baterijas un attiecīgi rīkojieties droši.

Lai darbinātu ierīci, novirziet tālvadības pulti (..) uz signāla uztvērēju. Tālvadības pults darbosies ierīci 5 metru attā lumā, norādot uz ierīces signāla uztvērēju.

AIZSARDZĪBAS IERĪCES

Tālāk uzskaitītajos gadījumos aizsargierīce var noklīst un apstādināt ierīci:

1. dzesēšanas režīmā: iekštelpu gaisa temperatūra ir augstāka par 43 ° C (109 ° F)

2. dzesēšanas režīmā: istabas temperatūra ir zemāka par 15 ° C (59 ° F)

3. sausināšanas režīmā: istabas temperatūra ir zemāka par 15 ° C (59 ° F).

Ja ierīce darbojas dzesēšanas režīmā “K” vai mitrina “L” režīmu ar ilgstoši atvērtām durvīm vai logu, kad relatīvais mitrums pārsniedz 80%, no izplūdes vietas var nokrist rasas. Aizsargierīce darbosies šādos gadījumos:

1. Restartējot ierīci tūlīt pēc darba pārtraukšanas vai mainot izvēlēto režīmu darba laikā, jums jāgaida 3 minūtes.

2. Ja kontaktdakša ir noņemta, pēc restartēšanas ierīce atgriezīsies sākotnējā režīmā, TIMER ON un TIMER OFF

ir jāiestata no jauna. PIEZĪME: šajā ierīcē ir paslēpta kondensāta ūdens pārstrāde. Kondensācijas ūdens tiek daļēji pārstrādāts starp kondensatoru un ūdens plāksni. Kad ūdens līmenis paaugstinās līdz augšējam līmenim, iedegas pludiņa slēdzis un pilna ūdens indikators (E4), lai atgādinātu par ūdens novadīšanu. Lūdzu, pārtrauciet strāvas padevi, pārvietojiet ierīci uz piemērotu vietu, noņemiet kanalizācijas aizbāzni, pilnībā izlejiet ūdeni. Pēc notekas no jauna uzstādiet kontaktdakšu, pretējā gadījumā ierīce var noplūst un padarīt jūsu istabu mitru. Ja iekārta ir novietota tādā stāvoklī, kas ļauj iztukšot ūdeni, jūs varat arī savienot notekas caurumu ar kanalizācijas atveri, lai novadītu ūdeni. Drenāžas caurule komplektam nav pievienota, tai jābūt: iekšējam diametram 9mm, ārē jam diametram 12mm, materiālam: PVC. Traucējummeklēšana

1) nepatikšanas: nedarbojas.

Analīze: a) varbūt ir aizdedzies aizsargs vai drošinātājs, lūdzu, pagaidiet 3 minūtes un sāciet no jauna, iespējams, ka aizsargierīce neļauj ierīcei darboties. c) varbūt ir izlādējušās tālvadības pults baterijas. d) varbūt kontaktdakša nav pareizi pievienota.

452) Problēmas: darbojas tikai īsu laiku

Analīze: a) ja iestatītā temperatūra ir tuvu istabas temperatūrai, varat pazemināt iestatīto temperatūru. b) varbūt gaisa izvadi aizsprosto šķēršļi. Noņemiet šķērsli.

3) nepatikšanas: darbojas, bet nedzesē

Analīze: a) varbūt durvis vai logs ir atvērti. b) varbūt tiešā attālumā ir cita termiski strādājoša ierīce, piemēram, sildītājs vai lampa utt. c) gaisa filtrs ir netīrs, lūdzu, notīriet to. d) gaisa izplūde vai ieplūde ir aizsprostota. f) iestatītā temperatūra ir pārāk augsta.

4) Problēmas: ūdens noplūde pārvietošanās laikā.

Analīze: a) pirms pārvietošanas izlejiet kondensātu. b) lai izvairītos no ūdens noplūdes, lūdzu, atrodiet ierīci uz līdzenas zemes.

5) Problēmas: nestrādā un ir pilns ūdens indikators "E4"

Analīze: a) lai iztukšotu ūdeni, izvelciet gumijas spraudni. b) ja tas bieži atrodas šādā stāvoklī, lūdzu, sazinieties ar kvalificētu servisa speciālistu. Traucējummeklēšana

6) Problēma: ierīci neizdodas iedarbināt.

Analīze: a) varbūt nav pievienots. Tātad, pievienojiet to. b) iespējams, kontaktdakšas vai kontaktligzdas bojājumi. Aizstāt ar pakalpojumu sniedzēju. c) varbūt sabojājies drošinātājs Nomainiet drošinātāju, ko nodrošina pakalpojumu sniedzējs (specifikācija: 3,15A / 250VAC).

7) Problēmas: ierīce automātiski apstājas.

Analīze: a) izslēgt laiku vai sasniegt iestatīto temperatūru. Restartējiet to vai gaidiet automātisko pārslēgšanos.

8) Problēmas: aukstā gaisa nav režīmā COOL "K".

Analīze: a) istabas temperatūra ir zemāka par iestatīto. Tā ir normāla parādība, mašīna automātiski pārslēgsies, kamēr istabas temperatūra būs augstāka par iestatīto. b) ierīce darbojas pretaizsalšanas aizsardzībā. Ierīce automātiski pārslēgsies pēc pretaizsalšanas aizsardzības beigām.

9) Problēma: LED displejā tiek parādīts kļūdas kods "E2"

Analīze: a) istabas temperatūras sensors sabojājas vai sabojājas. Nomainiet istabas temperatūras sensoru pie pakalpojumu sniedzēja.

10) Problēma: LED displejā tiek parādīts kļūdas kods "E3"

Analīze: a) iztvaicētāja eļļas caurules sensors sabojājas vai ir bojāts. Nomainiet iztvaicētāja spoles caurules sensoru pie pakalpojumu sniedzēja.

11) Problēma: LED displejā tiek parādīts kļūdas kods "E4"

Analīze: a) brīdinājums par ūdeni pilns. Izlejiet ūdeni.

1. Pirms atvienojat no strāvas avota, vispirms izslēdziet ierīci.

2. Noslaukiet ar mīkstu un sausu drānu. Izmantojiet remdenu ūdeni, kas zemāks par 40 ° C, lai notīrītu, ja ierīce ir

3. Ierīces tīrīšanai nekad nelietojiet gaistošas vielas, piemēram, benzīnu vai pulēšanas pulveri.

46Gaisa filtru apkope Gaisa filtrs ir jātīra ik pēc 2 nedēļām, ja ierīce darbojas īpaši putekļainā vidē. Tīrīt šādi:

1. Vispirms apstādiniet ierīci, uzlieciet gaisa filtru uz augšu (F attēls).

2. Notīriet un no jauna uzstādiet gaisa filtru.

3. Ja netīrumi ir pamanāmi, mazgājiet tos ar mazgāšanas līdzekļa šķīdumu remdenā ūdenī. Pēc tīrīšanas

nosusiniet to ēnainā un vēsā vietā, pēc tam atkārtoti uzstādiet. Apkope pēc lietošanas

1. Ja ierīci nelietojat ilgāku laiku, noteikti izvelciet dzesētāja augšējā drenāžas atveres (8) gumijas spraudni un

drenāžas atveres gumijas aizbāžņa dzesētāja drenāžas atveri (9), lai novadītu ūdeni .

2. Saulainā dienā turiet ierīci darbināmu ar ventilatoru tikai pusi dienas, lai tā nožūtu iekšā un neļautu veidoties

3. Apturiet ierīci un izvelciet strāvas vada spraudni, pēc tam izņemiet tālvadības pults baterijas un pareizi

4. Notīriet gaisa filtru un uzstādiet to atpakaļ.

5. Noņemiet gaisa šļūtenes un pareizi novietojiet tās, un cieši pārklājiet caurumu.

TEHNISKIE DATI: Dzesēšanas jauda BTU: 9000 BTU / stundā Dzesēšanas jauda vatos: 2600 Enerģijas patēriņš (dzesēšanai) W: 950 W Skaļums: <= 65dB Gaisa plūsma: 380 m3 / h Enerģijas klase: A Taimeris: 24 stundas R290 dzesēšanas šķidruma svars: maks. 200 grami Apkārtējās vides aizsardzība. Kartona iepakojumu, lūdzu, nododiet otreizējai pārstrādei. Polietilēna maisiņus (PE) izmest plastmasas izstrādājumiem paredzētajos konteineros. Lietotās elektropreces nododiet attiecīgajos pieņemšanas punktos. Ierīcē satur bīstamas sastāvdaļas, kas var izraisīt draudus apkārtējai videi. Elektroierīce jānodod tā, lai ierobežotu tās atkārtotu izmantošanu. Ja ierīcē atrodas baterijas, izņemiet tās un nododiet pieņemšanas punktā atsevišķi. Produktu neizmest sadzīves atkritumu konteinerā! EESTI ÜLDISED OHUTUSTINGIMUSED OLULISED OHUTUSJUHISED LUGEGE ETTEVAATUST JA HOIDKE TULEVIKKU
