MODE D'EMPLOI AD 7916 ADLER

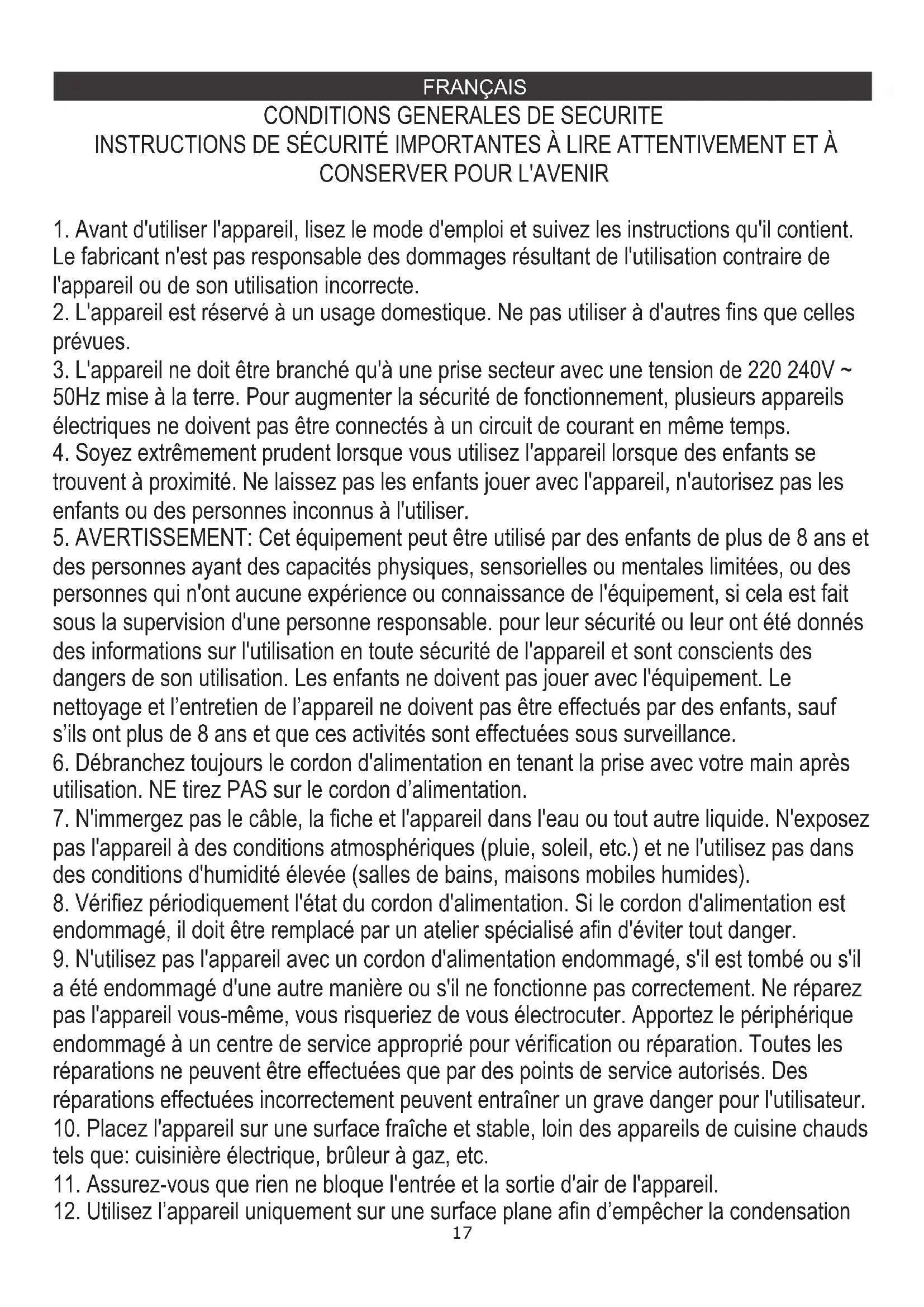

1. Avant d'utiliser l'appareil, lisez le mode d'emploi et suivez les instructions qu'il contient.

Le fabricant n'est pas responsable des dommages résultant de l'utilisation contraire de l'appareil ou de son utilisation incorrecte.

2. L'appareil est réservé à un usage domestique. Ne pas utiliser à d'autres fins que celles

3. L'appareil ne doit être branché qu'à une prise secteur avec une tension de 220 240V ~

50Hz mise à la terre. Pour augmenter la sécurité de fonctionnement, plusieurs appareils électriques ne doivent pas être connectés à un circuit de courant en même temps.

4. Soyez extrêmement prudent lorsque vous utilisez l'appareil lorsque des enfants se

trouvent à proximité. Ne laissez pas les enfants jouer avec l'appareil, n'autorisez pas les enfants ou des personnes inconnus à l'utiliser.

5. AVERTISSEMENT: Cet équipement peut être utilisé par des enfants de plus de 8 ans et

des personnes ayant des capacités physiques, sensorielles ou mentales limitées, ou des personnes qui n'ont aucune expérience ou connaissance de l'équipement, si cela est fait sous la supervision d'une personne responsable. pour leur sécurité ou leur ont été donnés des informations sur l'utilisation en toute sécurité de l'appareil et sont conscients des dangers de son utilisation. Les enfants ne doivent pas jouer avec l'équipement. Le nettoyage et l’entretien de l’appareil ne doivent pas être effectués par des enfants, sauf s’ils ont plus de 8 ans et que ces activités sont effectuées sous surveillance.

6. Débranchez toujours le cordon d'alimentation en tenant la prise avec votre main après

utilisation. NE tirez PAS sur le cordon d’alimentation.

7. N'immergez pas le câble, la fiche et l'appareil dans l'eau ou tout autre liquide. N'exposez

pas l'appareil à des conditions atmosphériques (pluie, soleil, etc.) et ne l'utilisez pas dans des conditions d'humidité élevée (salles de bains, maisons mobiles humides).

8. Vérifiez périodiquement l'état du cordon d'alimentation. Si le cordon d'alimentation est

endommagé, il doit être remplacé par un atelier spécialisé afin d'éviter tout danger.

9. N'utilisez pas l'appareil avec un cordon d'alimentation endommagé, s'il est tombé ou s'il

a été endommagé d'une autre manière ou s'il ne fonctionne pas correctement. Ne réparez pas l'appareil vous-même, vous risqueriez de vous électrocuter. Apportez le périphérique endommagé à un centre de service approprié pour vérification ou réparation. Toutes les réparations ne peuvent être effectuées que par des points de service autorisés. Des réparations effectuées incorrectement peuvent entraîner un grave danger pour l'utilisateur.

10. Placez l'appareil sur une surface fraîche et stable, loin des appareils de cuisine chauds

tels que: cuisinière électrique, brûleur à gaz, etc.

11. Assurez-vous que rien ne bloque l'entrée et la sortie d'air de l'appareil.

12. Utilisez l’appareil uniquement sur une surface plane afin d’empêcher la condensation

13. Pour assurer une protection supplémentaire, il est conseillé d'installer un dispositif à

courant différentiel résiduel (RCD) dans le circuit électrique avec un courant résiduel nominal ne dépassant pas 30 mA. Demandez à un électricien pour cela.

14. Nettoyez le filtre à air régulièrement. La fréquence de nettoyage dépend de la propreté

15. Après avoir éteint la machine, attendez au moins 5 minutes avant de la rallumer.

16. N'utilisez pas l'appareil dans des endroits ensoleillés. Lorsque l'appareil surchauffe, la

protection contre la surchauffe allumera l'appareil.

17. Pour assurer un refroidissement efficace, une distance minimale de 60 cm doit être

respectée entre les parois latérales de l'appareil et le mur, le meuble ou les rideaux.

18. En raison des performances limitées de l'appareil, si la différence entre la température

cible et la température ambiante est trop grande, la température cible peut ne pas être atteinte.

19. Pour réduire les risques d'incendie, de choc électrique ou de blessure lors de l'utilisation

du climatiseur, observez les précautions de base suivantes: a) Connectez-vous à une prise mise à la terre avec 3 broches. b) Ne retirez pas la broche de mise à la terre. c) N'utilisez pas l'adaptateur. d) N'utilisez pas de rallonge. e) Débranchez le climatiseur avant de procéder à l'entretien. f) Utilisez deux personnes ou plus pour déplacer et installer le climatiseur.

20. N'utilisez pas d'agents accélérant le processus de dégivrage ou de nettoyage autres que

ceux recommandés par le fabricant.

21. L'appareil doit être rangé dans une pièce dépourvue de sources d'inflammation en

fonctionnement constant, par exemple: feu ouvert, appareils à gaz ou radiateurs électriques. AVANT LA PREMIÈRE UTILISATION - (photo E) Raccordez les connecteurs au conduit d’échappement d’air comme suit:

1. Étendez le conduit d'évacuation d'air (10) en tirant sur les deux extrémités du conduit.

2. Vissez le conduit d'évacuation d'air (10) dans le connecteur du conduit d'évacuation d'air (11).

3. Branchez le connecteur du conduit d'évacuation d'air (11) à l'appareil.

REMARQUES: 1. Maintenez l’appareil à au moins 1 mètre de la télévision ou de la radio pour éviter les interférences électromagnétiques.

2. N'exposez pas l'appareil à la lumière directe du soleil pour éviter toute décoloration de la surface.

3. N'inclinez pas l'appareil à plus de 35 ° ou à l'envers pendant le transport. Si l'appareil a été retourné pendant le transport, posez-le correctement et attendez 2 à 4 heures avant de le démarrer.

4. Placez l'appareil sur une surface plane avec une inclinaison inférieure à 5 °.

5. L’appareil fonctionne plus efficacement dans certains emplacements, sélectionnez le meilleur emplacement:

- A côté d'une fenêtre, d'une porte ou d'une porte fenêtre. - Respectez une distance minimale de 60 cm entre la sortie d'air de reprise et le mur ou tout autre obstacle. - Allongez le tuyau d'air afin de vous assurer que l'autre extrémité du tuyau d'air a un jeu entre la porte de la fenêtre, la fenêtre à la française ou le trou dans le mur. - La sortie ou l'admission d'air ne peut pas être bloquée par une grille de protection ou un obstacle. Pour prolonger la durée de vie de l'appareil, vidangez l'eau condensée des orifices de drainage supérieur (8) et inférieur (9) avant de ranger l'appareil à la fin de la saison. 18DESCRIPTION DE L'APPAREIL (images A et B)

1. Panneau de commande 2. Sortie d'air froid

3. Récepteur de signal 4. Télécommande

5. Poignée de transport 6. Conduit d'échappement

7. Entrée de l'évaporateur 8. Trou de drainage supérieur du refroidisseur

9. Trou de drainage du refroidisseur inférieur 10. Conduit d'échappement d'air

11. Connecteur du conduit d'évacuation d'air 12. Adaptateur d'échappement de fenêtre

PANNEAU DE COMMANDE (image C) A. Bouton marche / arrêt B. Bouton vitesse du ventilateur C. Touche Mode D. Touche Minuterie / Augmenter la température E. Bouton Minuterie / Température bas F. Lampe à basse vitesse G. Lampe à haute vitesse

I. Bouton de veille J. Mode automatique

K. Mode Cool L. Mode Déshumidification M. Mode ventilateur N. Bouton Minuterie O. Bouton d'oscillation TÉLÉCOMMANDE - image D La télécommande transmet des signaux au système. Bouton "A" - l'appareil sera mis en marche quand il est sous tension ou sera arrêté quand il est en marche, si vous appuyez sur ce bouton. Bouton "C" - appuyez dessus pour sélectionner le mode de fonctionnement: “J”, “K”, “L” ou “M..”. Bouton "B" - appuyez dessus pour sélectionner la vitesse du ventilateur en séquence. Bouton "D" / "E" - appuyez pour régler la température ambiante et la minuterie. Bouton "I" - appuyez pour définir ou annuler le mode veille. Bouton "N" - appuyez pour régler l'heure de l'extinction automatique et l'activation automatique. Bouton "O" - appuyez pour régler ou annuler le mode de balayage des persiennes.

1. Allumez l'appareil.

a) Connectez le périphérique. b) Appuyez sur le bouton "A", puis l'appareil émet un bip et s'allume. c) La diode à LED affiche la température ambiante et commence à fonctionner en mode automatique. 2.Choisissez le mode de fonctionnement Appuyez sur la touche "C" pour sélectionner le mode de fonctionnement souhaité par séquence: Mode automatique "J" -> Mode de refroidissement "K" -> Mode de séchage "L" -> Mode de ventilation "M.”

3. Ajuster la température

La température peut être réglée dans une plage allant de 15 ° à 31 ° C. Appuyez sur le bouton “D” ou “E” pour augmenter ou diminuer la température de 1 ° C en appuyant une fois. Le panneau à DEL de l'appareil indique la température cible pendant 5 secondes, puis la température ambiante.

4. Ajuster la vitesse du ventilateur

Appuyez sur le bouton "B" pour sélectionner l’affichage de la vitesse du ventilateur souhaité par séquence: Basse vitesse "F" -> Haute vitesse G

Lorsque vous appuyez à nouveau sur le bouton "A", l'appareil sonne "di" et cesse de fonctionner.

6. Appuyez sur le bouton "I" pour passer en mode veille du périphérique.

7. Appuyez sur la touche "N" pour définir un arrêt programmé.

8. Appuyez sur la touche "O" pour régler l'oscillation de l'air oscillant vers le haut.

Principe de fonctionnement de chaque mode: Mode AUTO "J": Une fois que le "J", fonctionnement est sélectionné, le capteur de température intérieure fonctionne automatiquement et sélectionne l’un 19des modes de fonctionnement suivants: - Lorsque la température ambiante est ≥ 24, l'appareil sélectionne automatiquement le mode de refroidissement "K".

- Lorsque la température ambiante ＜ 24 ＜, l'appareil sélectionne automatiquement le mode de vitesse de ventilation élevée "M". Déshumidifier le mode "L":

1. Le ventilateur centrifuge en marche fonctionne à basse vitesse et la vitesse ne peut pas être ajustée.

2. Le compresseur s'arrête après 8 minutes d'utilisation, puis redémarre après 6 minutes.

3. L'appareil adopte un mode de déshumidification à température constante et le réglage de la température n'a

aucun effet. ATTENTION: Lors de l'utilisation de l'appareil dans des conditions d'humidité variable, le trou de drainage du refroidisseur (9) doit être ouvert en permanence et permettre un drainage constant de l'eau. Mode COOL "K":

1. Lorsque la température de la pièce est supérieure à la température définie sur le panneau de commande, le

compresseur commence à fonctionner.

2. Lorsque la température de la pièce est inférieure à la température définie sur le panneau de commande, l'arrêt

du compresseur et le ventilateur supérieur fonctionnent à la vitesse définie initialement. Mode ventilateur "M..".

1. Le ventilateur centrifuge en marche fonctionne à la vitesse définie et le compresseur ne fonctionne pas.

2. L'ajustement de la température n'est pas efficace.

Opération de minuterie "N":

1. Appuyez sur le bouton “N” pour régler l'heure d'arrêt automatique pendant que l'appareil est en marche.

2. Appuyez sur le bouton “N” pour régler l'heure d'activation automatique lorsque l'appareil est prêt.

3. L'heure peut être réglée dans une plage allant de 1 heure à 24 heures en appuyant sur la touche "D" (+） ou

"E" ( -）. Mode veille "I":

1. Le mode veille fonctionne lorsque l'unité est en mode de refroidissement "K".

2. Appuyez sur le bouton "I" en mode de refroidissement "K". L'appareil fonctionnera alors en mode veille et le

ventilateur centrifuge en montée passera automatiquement en vitesse lente. La température réglée augmentera de 1 après une heure et augmentera de 2 après deux heures. Après six heures, l’appareil s’arrêtera de fonctionner. Swing "O" mode de fonctionnement: Lorsque l'appareil est allumé, appuyez sur le bouton "O", le déflecteur vertical sera activé ou désactivé. Lorsqu'il est allumé, le déflecteur peut basculer dans les 60 degrés. Appuyez à nouveau sur le bouton "O", le volet cesse de pivoter. Remarquer: La carte de contrôle principale a une fonction de mémoire. Lorsque le périphérique est prêt à fonctionner mais en état d'arrêt, la carte de contrôle principale peut mémoriser l'initialisation du mode de travail. Lorsque vous allumez l'appareil, il fonctionnera de la même manière que la dernière fois, il n'est pas nécessaire de réinitialiser le mode de travail. (Cette condition n'est pas disponible lorsque l'appareil est en mode AUTO "J".)

1. Faites glisser le capot arrière pour ouvrir et retirer le film isolant des piles.

2. Placez les piles dans la fente, elles doivent correspondre aux signes "+" et "-" de la télécommande.

3. Pendant une longue période sans utilisation, retirez les piles.

204. Pour éviter la pollution de l’environnement, retirez les piles usagées et mettez au rebut de manière appropriée.

Pour utiliser l'appareil, dirigez la télécommande (..) vers le récepteur du signal. La télécommande fera fonctionner l’appareil à une distance de 5 mètres lorsqu’elle pointe vers le récepteur du signal de l’appareil.

DISPOSITIFS DE PROTECTION

Le dispositif de protection peut déclencher et arrêter l’appareil dans les cas énumérés ci-dessous:

1. en mode de refroidissement: la température de l'air intérieur est supérieure à 43 ° C (109 ° F)

2. en mode de refroidissement: la température ambiante est inférieure à 15 ° C (59 ° F)

3. en mode déshumidification: la température ambiante est inférieure à 15 ° C (59 ° F).

Si l'appareil fonctionne en mode de refroidissement “K” ou de déshumidification en mode “L” avec une porte ou une fenêtre ouverte longtemps lorsque l'humidité relative est supérieure à 80%, de la rosée peut s'écouler de la sortie. Le dispositif de protection fonctionnera dans les cas suivants:

1. Redémarrez l'appareil immédiatement après avoir arrêté le travail ou changé le mode sélectionné pendant le

travail, vous devez attendre 3 minutes.

2. Si la fiche a été retirée, après le redémarrage, l'appareil reviendra au mode d'origine, TIMER ON et TIMER OFF

- doivent être réglés à nouveau. REMARQUE: le recyclage de l'eau de condensation est caché dans cette unité. L'eau de condensation est en partie gardée en recyclage entre le condenseur et la plaque à eau. Lorsque le niveau d'eau monte au niveau supérieur, l'interrupteur à flotteur et l'indicateur de saturation en eau (E4) s'allument pour rappeler l'évacuation de l'eau. Coupez l'alimentation électrique, déplacez l'appareil dans un endroit approprié, retirez le bouchon de vidange, vidangez complètement l'eau. Après la vidange, réinstallez la fiche sinon l'appareil pourrait fuir et rendre votre pièce humide. Si l'appareil est placé dans une position permettant à l'eau de drainer, vous pouvez également connecter le trou de drainage à l'orifice de drainage pour drainer l'eau. Le tuyau de drainage n'est pas ajouté au kit, il devrait être: diamètre intérieur 9 mm, diamètre extérieur 12 mm, matériau: PVC. Dépannage

1) Problème: ne fonctionne pas.

Une analyse: a) le disjoncteur de protection ou le fusible a peut-être sauté, attendez 3 minutes et recommencez, le dispositif de protection l'empêche peut-être de fonctionner. c) peut-être que les piles de la télécommande sont épuisées. d) peut-être que la fiche n'est pas correctement branchée.

2) Trouble: fonctionne pour une courte période seulement

Une analyse: a) Si la température de consigne est proche de la température ambiante, vous pouvez l'abaisser. b) peut-être que la sortie d'air est bloquée par un obstacle. Enlève l'obstacle.

3) Problème: Fonctionne mais ne refroidit pas

Une analyse: a) peut-être que la porte ou la fenêtre sont ouvertes. b) peut-être que de très près, il y a un autre appareil qui fonctionne à la chaleur, comme un radiateur ou une lampe, etc. c) le filtre à air est sale, veuillez le nettoyer. d) la sortie ou l'admission d'air est bloquée. f) la température réglée est trop élevée.

4) Problème: fuite d'eau lors du déplacement.

Une analyse: a) vidanger le condensat avant de le déplacer. b) pour éviter les fuites d'eau, veuillez placer l'appareil sur un sol plat.

215) Problème: ne pas travailler et indicateur d’eau plein "E4"

Une analyse: a) retirez le bouchon en caoutchouc pour drainer l'eau. b) s'il se trouve souvent dans cet état, veuillez contacter un technicien qualifié. Dépannage

6) Problème: le périphérique ne parvient pas à démarrer.

Une analyse: a) peut-être pas branché. Alors, branchez-le. b) peut-être endommager la prise ou la prise. Remplacer par le fournisseur de service. c) peut-être que le fusible est cassé. Remplacez le fusible par le fournisseur de service (spécification: 3,15A / 250VAC).

7) Problème: l'appareil s'arrête automatiquement.

Une analyse: a) minuterie arrêtée ou température réglée atteinte. Redémarrez-le ou attendez le changement automatique.

8) Problème: pas d’air froid en mode COOL "K".

Une analyse: a) la température ambiante est inférieure à la température définie. C'est un phénomène normal, la machine se commute automatiquement lorsque la température de la pièce est supérieure à la température définie. b) Le dispositif entre en protection antigel. L'appareil commute automatiquement une fois la protection antigel terminée.

9) Problème: la LED affiche le code d'échec "E2"

Une analyse: a) le capteur de température ambiante tombe en panne ou est endommagé. Remplacez le capteur de température ambiante par votre prestataire de services.

10) Problème: la DEL affiche le code d'erreur "E3"

Une analyse: a) le capteur de conduite d'huile de l'évaporateur est défaillant ou endommagé. Remplacez le capteur de tuyau de serpentin de l'évaporateur par votre prestataire de services.

11) Problème: la DEL affiche le code d’erreur "E4"

Une analyse: a) avertissement de saturation en eau. Videz l'eau.

NETTOYAGE ET ENTRETIEN

Maintenance de l'appareil

1. Éteignez d'abord l'appareil avant de le débrancher.

2. Essuyez avec un chiffon doux et sec. Utilisez de l’eau tiède jusqu’à 40 ° C pour nettoyer si l’appareil est très

3. N'utilisez jamais de substances volatiles telles que de l'essence ou de la poudre de polissage pour nettoyer

l'appareil. Entretien du filtre à air Il est nécessaire de nettoyer le filtre à air toutes les deux semaines si l'appareil fonctionne dans un environnement extrêmement poussiéreux. Nettoyer comme suit:

1. Arrêtez d'abord l'appareil, poussez le filtre à air vers le haut (Illustration F).

2. Nettoyez et réinstallez le filtre à air.

3. Si la saleté est visible, lavez-la avec une solution de détergent dans de l'eau tiède. Après le nettoyage, séchez-

le dans un endroit ombragé et frais, puis réinstallez-le. Maintenance après utilisation

1. Si l'appareil ne doit pas être utilisé plus longtemps, veillez à retirer le bouchon en caoutchouc du trou de

vidange supérieur du refroidisseur (8) et le bouchon en caoutchouc dans le trou de vidange du refroidisseur (9) de l'orifice de vidange, afin de drainer l'eau .

2. Ne laissez l'appareil fonctionner avec le ventilateur que pendant une demi-journée par une journée ensoleillée

pour sécher l'appareil à l'intérieur et éviter qu'il ne moisisse.

223. Arrêtez l'appareil et débranchez le cordon d'alimentation, retirez les piles de la télécommande et rangez

l'appareil correctement.

4. Nettoyez le filtre à air et réinstallez-le.

5. Retirez les flexibles d'air, rangez-les correctement et couvrez bien le trou.

DONNÉES TECHNIQUES: Capacité de refroidissement en BTU: 9000 BTU / heure Puissance de refroidissement en watts: 2600 Consommation énergétique (refroidissement) W: 950 W Volume: <= 65dB Débit d'air: 380 m3 / h Classe énergétique: A Minuterie: 24 heures R290 poids de liquide de refroidissement: max. 200 grammes Respect de l'environnement. Nous vous prions de bien vouloir trier les emballages en carton ainsi que les sachets plastiques (en polyéthylène). L'appareil usagé ne doit pas être jeté à la poubelle mais remis au point de collecte prévu à cet effet car il contient des éléments pouvant être nocifs pour l'environnement. L'appareil électrique doit être remis de manière à limiter au maximum une éventuelle utilisation ultérieure. Si l'appareil contient des piles, il faut les retirer et les remettre à un autre point de collecte. Ne pas jeter l'appareil dans une poubelle de déchets ménagers !!! ESPAÑOL

Attention, risque d'incendie. NE PAS percer ou brûler. Sachez que le réfrigérant peut ne pas contenir d'odeur. La quantité maximale de charge de réfrigérant: 200g.después de usarlo. NO tire del cable de alimentación.
