AD 7916 - Aircondition ADLER - Gratis brugsanvisning og manual

Produkttype	Mobil klimaanlæg monoblok
Mærke	Adler
Model	AD 7916
Kølekapacitet	9000 BTU/t (2600 W)
Optagen effekt (køling)	950 W
Lydstyrke	≤ 65 dB
Luftstrøm	380 m³/t
Energiklasse	A
Kølemiddel	R290, 200 g
Strømforsyning	220–240 V ~ 50 Hz
Driftstilstande	Auto, Køling, Affugtning, Blæser
Blæserhastigheder	2 (lav, høj)
Timer	1 til 24 timer
Fjernbetjening	Ja, AAA-batterier
Luftfilter	Vaskbar, rengøring hver 2. uge
Dræning	Indvendig beholder med E4-indikator, manuel tømning
Afløbsslange	Inkluderet, udtrækkelig
Sikkerhed	Frostbeskyttelse, automatisk stop, afbryder

Ofte stillede spørgsmål - AD 7916 ADLER

Hvordan installeres afløbsslangen?

Stræk afløbsslangen (10) ved at trække i begge ender. Skru den ind i stikket (11), tilslut derefter stikket til apparatet. Sørg for, at luftudtaget ikke er blokeret, og overhold en minimumsafstand på 60 cm fra vægge.

Hvad gør jeg, hvis fejlkoden E4 vises?

Koden E4 indikerer, at kondensvandbeholderen er fuld. Sluk apparatet, tag stikket ud, flyt det til et passende sted, og fjern den nederste aftapningsprop (9) for at tømme alt vandet. Sæt proppen tilbage efter tømning.

Hvordan rengør jeg luftfilteret?

Stop og tag stikket ud af apparatet. Skub luftfilteret opad for at fjerne det. Vask det med en mild rengøringsopløsning i lunkent vand, skyl og tør det i skyggen. Sæt det tilbage. Rengør det hver anden uge ved intensiv brug.

Hvorfor køler apparatet ikke?

Kontrollér, at den indstillede temperatur er lavere end rumtemperaturen. Sørg for, at døre og vinduer er lukkede, at luftfilteret ikke er snavset, og at luftudtaget ikke er blokeret. Flyt apparatet væk fra varmekilder.

Apparatet slukker efter et par minutter, hvad gør jeg?

Det kan skyldes, at den indstillede temperatur er for tæt på rumtemperaturen (sænk den), eller at luftudtaget er blokeret (fjern forhindringen). Kontrollér også, at vandbeholderen ikke er fuld (kode E4).

Hvordan bruger jeg timeren?

Tryk på knappen N (Timer) for at indstille automatisk slukning, når apparatet kører, eller automatisk start, når det er i standby. Brug knapperne D (+) eller E (-) til at vælge en varighed fra 1 til 24 timer.

Hvad betyder sleep-tilstand?

Sleep-tilstand (I) er tilgængelig i køle-tilstand. Den sænker blæserhastigheden og øger gradvist den indstillede temperatur med 1°C efter 1 time, derefter 2°C efter 2 timer. Efter 6 timer slukker apparatet automatisk.

Kan jeg bruge en forlængerledning?

Nej, brug af forlængerledning frarådes af sikkerhedsmæssige årsager. Tilslut altid apparatet direkte til en jordet stikkontakt (220-240 V ~ 50 Hz) uden adapter.

Hvordan tømmer jeg kondensvandet ved sæsonens afslutning?

Før du opbevarer apparatet, fjern gummi propperne fra de øverste (8) og nederste (9) drænhuller for at tømme alt vandet. Lad det tørre indeni for at undgå skimmel. Sæt propperne tilbage efter tørring.

Apparatet larmer, er det normalt?

En lydstyrke ≤ 65 dB er normal. Hvis støjen er overdreven, kontrollér, at apparatet står på en plan overflade, at intet blokerer ventilatorbladene, og at filteret er rent. En klikkende lyd kan indikere et fremmedlegeme.

BRUGSANVISNING AD 7916 ADLER

1. Før du bruger enheden, skal du læse betjeningsvejledningen og følge instruktionerne i den. Producenten er ikke ansvarlig for skader forårsaget af brug af enheden i modsætning til dets tilsigtede formål eller forkert betjening.
2. Enheden er kun til hjemmebrug. Brug den ikke til andre formål, der ikke er beregnet til dens tilsigtede anvendelse.
3. Enheden skal kun tilsluttes en stikkontakt med jordet 220-240 V ~ 50 Hz. For at øge driftssikkerheden må flere elektriske enheder ikke tilsluttes det samme strømkredsløb på samme tid.
4. Vær meget forsigtig, når du bruger enheden, når børn er i nærheden. Lad ikke børn lege

med enheden, og lad ikke børn eller personer, der ikke kender enheden, bruge den.

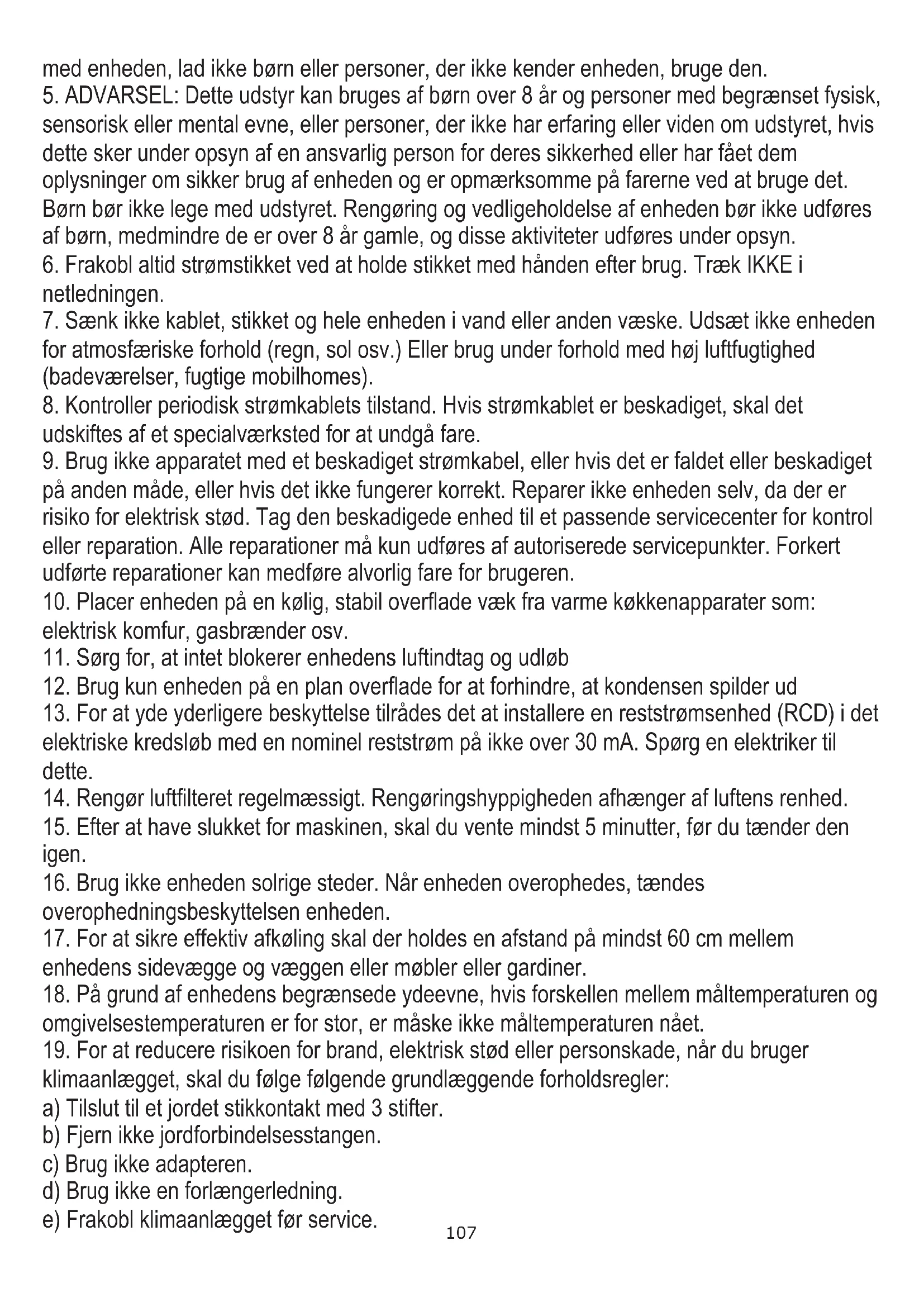

1. ADVARSEL: Dette udstyr kan bruges af børn over 8 år og personer med begrænset fysisk, sensorisk eller mental evne, eller personer, der ikke har erfaring eller viden om udstyret, hvis dette sker under opsyn af en ansvarlig person for deres sikkerhed, eller hvis de har fået instruktioner om sikker brug af enheden og er opmærksomme på farerne ved at bruge den. Børn bør ikke lege med udstyret. Rengøring og vedligeholdelse af enheden bør ikke udføres af børn, medmindre de er over 8 år, og disse aktiviteter udføres under opsyn.
2. Frakobl altid strømstikket ved at holde stikket med hånden efter brug. Træk IKKE i netledningen.
3. Sænk ikke kablet, stikket eller hele enheden ned i vand eller anden væske. Udsæt ikke enheden for atmosfæriske forhold (regn, sol osv.) eller brug den under forhold med høj luftfugtighed (badeværelser, fugtige campingvogne).
4. Kontroller periodisk strømkablets tilstand. Hvis strømkablet er beskadiget, skal det udskiftes af et specialværksted for at undgå fare.
5. Brug ikke apparatet med et beskadiget strømkabel, eller hvis det er faldet ned eller beskadiget på anden måde, eller hvis det ikke fungerer korrekt. Reparer ikke enheden selv, da der er risiko for elektrisk stød. Tag den beskadigede enhed til et passende servicecenter for kontrol eller reparation. Alle reparationer må kun udføres af autoriserede servicepunkter. Forkert udførte reparationer kan medføre alvorlig fare for brugeren.
6. Placer enheden på en kølig, stabil overflade væk fra varme køkkenapparater som elektrisk komfur, gasbrænder osv.
7. Sørg for, at intet blokerer enhedens luftindtag og -udløb.
8. Brug kun enheden på en plan overflade for at forhindre, at kondensvand spilder ud.
9. For at yde yderligere beskyttelse tilrådes det at installere en reststrømsenhed (RCD) i det elektriske kredsløb med en nominel reststrøm på ikke over 30 mA. Spørg en elektriker til dette.
10. Rengør luftfilteret regelmæssigt. Rengøringshyppigheden afhænger af luftens renhed.
11. Efter at have slukket for maskinen, skal du vente mindst 5 minutter, før du tænder den igen.
12. Brug ikke enheden på solrige steder. Når enheden overophedes, tændes overophedningsbeskyttelsen.
13. For at sikre effektiv afkøling skal der holdes en afstand på mindst 60 cm mellem enhedens sidevægge og væggen eller møbler eller gardiner.
14. På grund af enhedens begrænsede ydeevne, hvis forskellen mellem måltemperaturen og omgivelsestemperaturen er for stor, er måltemperaturen måske ikke nøjagtig.
15. For at reducere risikoen for brand, elektrisk stød eller personskade, når du bruger klimaanlægget, skal du følge følgende grundlæggende forholdsregler: a) Tilslut til et jordet stikkontakt med 3 stifter. b) Fjern ikke jordforbindelsesstangen. c) Brug ikke adapteren. d) Brug ikke en forlængerledning. e) Frakobl klimaanlægget før service.

f) Brug to eller flere personer til at flytte og installere klimaanlægget. 20. Brug ikke andre midler, der fremskynder afrimnings- eller rengøringsprocessen, bortset fra dem, der er anbefalet af producenten. 21. Enheden skal opbevares i et rum uden konstant drift af antændelseskilder, for eksempel: åben ild, gasapparater eller elektriske opvarmere.

FØR FØRSTE BRUG - (billede E)

1. Forlæng luftudstødningskanalen (10) ved at trække de to ender af kanalen ud.
2. Skru luftudstødningskanalen (10) ind i stikket til luftudstødningskanalen (11).
3. Tilslut stikket på udstødningskanalen (11) til enheden.

BEMÆRKNINGER:

For at forlænge enhedens levetid skal du tømme det kondenserede vand fra de øverste (8) og nedre (9) klemrørshuller, inden du sætter enheden i opbevaring i slutningen af sæsonen.

ENHEDSBESKRIVELSE (billeder A og B)

1. Kontrolpanel 2. Kold luftudgang
2. Signalreceptor 4. Fjernbetjening
3. Transporthåndtag 6. Udstødningskanal
4. Fordamperindgang 8. Øvre kølerafløbshul
5. Nedkøler drænhul 10. Luftudstødningskanal
6. Tilslutning af luftudstødningskanal 12. Vinduesudstødningsadapter

KONTROLPANEL (billede C)

A. Tænd / sluk-knap ON / OFF B. Ventilatorhastighedsknap C. Mode-knap D. Timer / temperatur-op-knap E. Timer / temperatur-ned-knap F. Lav hastighedslampe G. Høj hastighedslampe I. Sleep-knap J. Automatisk tilstand K. Cool tilstand L. Affugtningstilstand M. Ventilatortilstand N. Timerknap O. Oscillationsknap

FJERNKONTROLLER - billede D

Fjernbetjeningen sender signaler til systemet. Knap "A" - apparatet startes, når det er tændt eller stoppes, når det er i drift, hvis du trykker på denne knap. Knap "C" - tryk på den for at vælge betjeningstilstand: "J", "K", "L" eller "M". Knap "B" - tryk på den for at vælge blæserhastighed i rækkefølge. Knap "D" / "E" - tryk for at justere stuetemperaturen og timeren. Knap "I" - tryk for at indstille eller annullere dvaletilstand. Knap "N" - tryk for at indstille tiden for automatisk slukning og automatisk tænding. Knap "O" - tryk for at indstille eller annullere svingningstilstand for lameller.

BETJENING AF KONTROLPANELET

AUTOMATISK/KOL/TØR/FAN

1. Tænd for enheden. a) Tilslut enheden. b) Tryk på knappen "A", bibe derefter enheden en gang og tændes.

c) LED-diode viser stuetemperatur og begynder at arbejde i automatisk tilstand.

2. Vælg driftstilstand

Tryk på "C"-knappen for at vælge den ønskede driftstilstand i rækkefølge:

Automatisk tilstand "J" -> Køletilstand "K" -> Tørringstilstand "L" -> Ventilatortilstand "M".

3. Juster temperaturen

Temperaturen kan indstilles inden for et område mellem 15 og 31°C. Tryk på "D" eller "E"-knappen for at øge eller sænke temperaturen med 1°C ved at trykke en gang på. Enhedens LED-panel viser måltemperaturen i 5 sekunder og viser derefter stuetemperaturen.

4. Juster blæserhastigheden

Tryk på knappen "B" for at vælge den ønskede blæserhastighed, der vises i rækkefølge:

Lav hastighed "F" -> Høj hastighed "G"

5. Strøm

Når du trykker på knappen "A" igen, lyder enheden "di" og holder op med at arbejde.

1. Tryk på denne knap "I" for at gå ind i enhedens dvaletilstand.
2. Tryk på denne knap "N" for at indstille en tidsindstillet nedlukning.
3. Tryk på denne knap "O" for at indstille luftsvingningsoscillationen opad.

Hvert arbejdsprincip for tilstand:

AUTO "J"-tilstand:

Når først "J" er valgt, fungerer indetemperaturføleren automatisk, og den vælger en af nedenstående driftsformer:

• Når rumtemperaturen ≥24 °C vælger enheden automatisk kølig tilstand "K"-tilstand.

eller

• Når rumtemperaturen < 24 °C, vælger enheden automatisk tilstand med høj blæserhastighed "M".

Affugtning af "L"-tilstand:

1. Den opadgående centrifugalventilator kører med lav hastighed, og hastigheden kan ikke justeres.
2. Kompressoren stopper efter kørsel 8 minutter og kører derefter igen efter 6 minutter.
3. Enheden vedtager konstant temperatur affugtningstilstand, og justeringen af temperaturen er ikke effektiv.

ADVARSEL:

Ved betjening af enheden under forskellige fugtighedsforhold skal det nedkølede drænhul (9) være konstant åbent og sikre konstant vandafløb.

COOL "K"-tilstand:

1. Når stuetemperaturen er højere end den indstillede temperatur på kontrolpanelet, begynder kompressoren at køre.
2. Når stuetemperaturen er lavere end den indstillede temperatur på kontrolpanelet, fungerer kompressorstoppet og den øverste ventilator med den oprindelige indstillede hastighed.

1. Den opadgående centrifugalventilator kører med den indstillede hastighed, og kompressoren kører konstant.
2. Justering af temperatur er ikke effektiv.

Timerdrift "N":

1. Tryk på "N"-knappen for at indstille automatisk slukketid, mens enheden kører.
2. Tryk på "N"-knappen for at indstille automatisk tændtid, mens enheden er klar.
3. Tiden kan justeres inden for et område fra 1 time til 24 timer ved at trykke på knappen "D" (+) eller "E" (-).

Dvaletilstand "I":

1. Dvaletilstanden fungerer, når enheden er under afkøling af "K"-tilstand.
2. Tryk på knappen "I" i kølig tilstand "K", så fungerer enheden i dvaletilstand, og den opadgående centrifugalventilator skifter automatisk til lav hastighed. Den indstillede temperatur stiger med 1 °C efter en time og stiger 2 °C efter to timer. Efter seks timer holder enheden op med at køre.

Sving "O"-tilstand:

Når enheden er tændt, skal du trykke på knappen "O", den lodrette gitter tændes eller slukkes. Når den er tændt, kan loftebåndet svinge frem og tilbage inden for 60 grader. Tryk på knappen "O" igen, løfterullen stopper med at svinge.

Varsel:

Hovedkontrolpladen har hukommelsesfunktion, når enheden er klar til at køre, men i stop-status, kan hovedkontrolpladen huske initialiseringen af arbejdstilstand. Når du tænder for enheden, fungerer den som den samme virkning af arbejdstilstand som sidste gang, det er ikke nødvendigt at nulstille arbejdstilstanden. (Denne betingelse er tilgængelig, når enheden er i AUTO-tilstand "J".)

FJERNBETJENING

1. Skub bagdækslet for at åbne og tage isoleringsfilmen på batterierne.
2. Sæt batterierne inde i åbningen, skal svare til tegnene "+" og "-" på fjernbetjeningen.
3. Tag batterierne ud i lang tid.
4. For at forhindre miljøforurening skal du tage de brugte batterier ud og bortskaffe dem sikkert og på passende måde.

Ret fjernbetjeningen mod signalreceptoren på enheden. Fjernbetjeningen betjener enheden i en afstand på 5 meter, når den peger på enhedens signalreceptor.

BESKYTTELSESANORDNINGER

Beskyttelsesanordningen kan trække og stoppe apparatet i de tilfælde, der er anført nedenfor:

1. ved køletilstand: indendørslufttemperaturen er over 43°C (109 °F)
2. ved køletilstand: stuetemperaturen er under 15°C (59°F)
3. ved affugtningstilstand: stuetemperaturen er under 15°C (59°F)

Hvis enheden kører i "K" -afkøling eller affugter "L" -tilstand med dør eller vindue åbnet i lang tid, og den relative fugtighed er over 80% , kan der dryppe kondensvand fra stikkontakten.

Beskyttelsesanordningen fungerer i følgende tilfælde:

1. Genstart enheden straks efter at have stoppet arbejdet eller ændret den valgte tilstand, mens du arbejder, skal du vente 3 minutter.
2. Hvis stikket er fjernet, vender enheden tilbage til den originale tilstand efter genstart, TIMER ON og TIMER OFF - skal indstilles igen.

BEMÆRK: der er gemt genbrug af kondensvand inde i denne enhed. Kondensvandet opbevares delvist til genanvendelse mellem kondensatoren og vandpladen. Når vandstanden stiger til det øverste niveau, lyser svømmerkontakten og den fulde vandindikator (E4) for at minde om dræning af vand. Afbryd strømforsyningen, flyt apparatet til et passende sted, fjern drænproppen, tøm vandet helt. Efter afløbet skal du installere stikket igen, ellers kan apparatet lække og gøre dit værelse vådt.

Hvis apparatet er placeret i en position, hvor der tømmes drænvand, kan du også forbinde drænhullet til drænåbningen for at dræne vandet. Drænrøret er ikke med i kittet, det skal være: indvendig diameter 9 mm, ydre diameter 12mm , materiale: PVC.

Fejlfinding

1) Problem: Arbejder ikke.

Analyse:

a) Måske er beskyttelsesudløbet eller sikringen sprunget. Vent venligst i 3 minutter og start igen. Beskyttelsesenheden forhindrer muligvis enheden i at arbejde. c) Måske er batterierne i fjernbetjeningen opbrugt. d) Måske er stikket ikke tilsluttet korrekt. 2) Problem: Fungerer kun i kort tid.

Analyse:

a) Hvis den indstillede temperatur er tæt på stuetemperatur, kan du sænke den indstillede temperatur. b) Måske er luftudløbet blokeret af forbinding. Tag forbindingen væk. 3) Problem: Arbejder, men

Analyse:

a) Måske er dør eller vindue åben. b) Måske i tæt afstand er der et andet apparat, som fungerer som varme eller lampe osv. c) Luftfilteret er beskidt, rengør det venligst. d) Luftudgang eller -indtag er blokeret. f) Den indstillede temperatur er for høj. 4) Problem: Vandlækage under bevægelse.

Analyse:

a) Tøm kondensatet før flytning. b) For at undgå lækage af vand, skal du placere enheden på fladt underlag. 5) Problem: Arbejder ikke, og vandindikatoren "E4" vises.

Analyse:

a) Træk gummiproppen ud for at dræne vandet. b) Hvis det ofte er i denne tilstand, skal du kontakte kvalificeret servicetekniker.

Fejlfinding

6) Problem: Enheden mislykkes ved opstart.

Analyse:

a) Måske ikke tilsluttet. Så tilslut det. b) Måske skade på stik eller stik. Udskift af tjenesteudbyderen. c) Måske sikring brudt. Udskift sikringen af tjenesteudbyderen (specifikation: 3,15A / 250VAC).

7) Problem: Enheden stopper automatisk.

Analyse:

a) Timeren er lukket, eller den indstillede temperatur er nået. Genstart enheden, eller vent til auto-switch. 8) Problem: ingen kold luft i COOL "K"-tilstand.

Analyse:

a) Stuetemperaturen er lavere end den indstillede temperatur. Det er et normalt fænomen; maskinen skifter automatisk, når stuetemperaturen er højere end den indstillede temperatur. b) Enheden er i frostbeskyttelse. Enheden skifter automatisk, når frostbeskyttelsen er ovre. 9) Problem: LED viser fejlkode "E2"

Analyse:

a) Føleren ved stuetemperatur svigter eller er beskadiget. Udskift rumtemperaturføleren hos serviceudbyderen. 10) Problem: LED viser fejlkode "E3"

Analyse:

a) Fordamperens olierørssensor svigter eller er beskadiget. Udskift fordamperens spiralrørsensor hos serviceudbyderen. 11) Problem: LED viser fejlkode "E4"

Analyse:

a) Fuld vandbeholder. Tøm vandet ud.

RENGØRING OG VEDLIGEHOLDELSE

Enhedsvedligeholdelse

1. Sluk først for enheden, før du kobler fra strømforsyningen.
2. Aftør med en blød og tør klud. Brug lunkent vand under 40° C til at rengøre, hvis apparatet er meget snavset.
3. Brug aldrig flygtigt stof som benzin eller poleringspulver til at rengøre enheden.

Det er nødvendigt at rengøre luftfilteret hver anden uge, hvis enheden fungerer i et ekstremt støvet miljø. Rengør som følger:

1. Stop enheden først, skub luftfilteret op (billede F).
2. Rengør og geninstaller luftfilteret.
3. Hvis snavs er synligt, vask det med en opløsning af vaskemiddel i lunkent vand. Efter rengøring tørres det på et skyggefuldt og køligt sted, og installer det derefter igen.

Vedligeholdelse efter brug

1. Hvis enheden ikke bruges i længere tid, skal du sørge for at trække gummiproppen i det øverste kølerafløbshul (8) og gummiproppen i kølerens nedre drænhul (9) ud i drænporten for at dræne vandet.
2. Lad apparatet kun køre med blæser i en halv dag i løbet af en solskinsdag for at tørre apparatet indvendigt og forhindre, at det bliver mættet.
3. Stop enheden, og træk netledningen ud, tag derefter fjernbetjeningens batterier ud og opbevar enheden korrekt.
4. Rengør luftfilteret, og geninstaller det igen.
5. Fjern luftslangerne, og opbevar dem korrekt, og dæk hullet tæt.

TEKNISKE DATA:

Kølekapacitet ved BTU: 9000 BTU / time

Kølekapacitet i watt: 2600

Energiforbrug (afkøling) W: 950 W

Volumen: <= 65 dB

Luftstrøm: 380 m3 / h

Energiklasse: A

Timer: 24 timer

Vægt på kølevæske R290: maks. 200 gram

Forsigtig, risiko for brand.

Må IKKE gennembores eller brændes.

Vær opmærksom på, at kølemediet muligvis ikke indeholder en lugt.

Den maksimale mængde kølemiddel: 200g

Af hensyn til miljøet ...

Venligst overfør papemballage til affaldspapir. Hæld polyethylenposer (PE) i plastbeholderen. Slidt enhed skal returneres til det relevante punkt opbevaring, fordi det er farligt i enheden ingredienser kan udgøre en trussel for miljøet. Den elektriske enhed skal overleveres for at begrænse dets genanvendelse og brug. Hvis i enheden der er batterier, fjern dem og vende tilbage til punktet opbevares separat.
