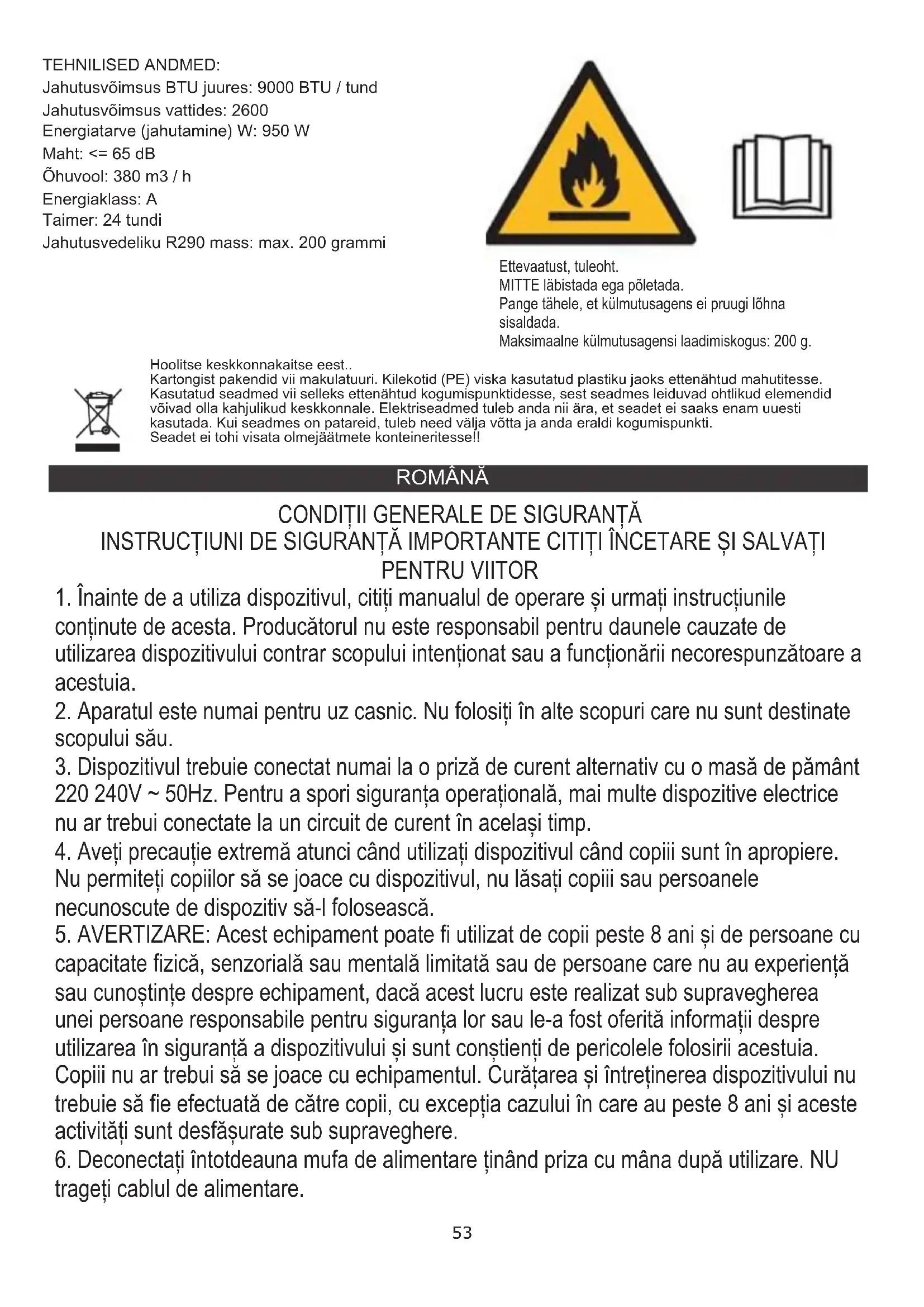

MANUAL DE UTILIZARE AD 7916 ADLER

1. Înainte de a utiliza dispozitivul, citiți manualul de operare și urmați instrucțiunile

conținute de acesta. Producătorul nu este responsabil pentru daunele cauzate de utilizarea dispozitivului contrar scopului intenționat sau a funcționării necorespunzătoare a acestuia.

2. Aparatul este numai pentru uz casnic. Nu folosiți în alte scopuri care nu sunt destinate

3. Dispozitivul trebuie conectat numai la o priză de curent alternativ cu o masă de pământ

220 240V ~ 50Hz. Pentru a spori siguranța operațională, mai multe dispozitive electrice nu ar trebui conectate la un circuit de curent în același timp.

4. Aveți precauție extremă atunci când utilizați dispozitivul când copiii sunt în apropiere.

Nu permiteți copiilor să se joace cu dispozitivul, nu lăsați copiii sau persoanele necunoscute de dispozitiv să-l folosească.

5. AVERTIZARE: Acest echipament poate fi utilizat de copii peste 8 ani și de persoane cu

capacitate fizică, senzorială sau mentală limitată sau de persoane care nu au experiență sau cunoștințe despre echipament, dacă acest lucru este realizat sub supravegherea unei persoane responsabile pentru siguranța lor sau le-a fost oferită informații despre utilizarea în siguranță a dispozitivului și sunt conștienți de pericolele folosirii acestuia. Copiii nu ar trebui să se joace cu echipamentul. Curățarea și întreținerea dispozitivului nu trebuie să fie efectuată de către copii, cu excepția cazului în care au peste 8 ani și aceste activități sunt desfășurate sub supraveghere.

6. Deconectați întotdeauna mufa de alimentare ținând priza cu mâna după utilizare. NU

trageți cablul de alimentare.

Ettevaatust, tuleoht. MITTE läbistada ega põletada. Pange tähele, et külmutusagens ei pruugi lõhna sisaldada. Maksimaalne külmutusagensi laadimiskogus: 200 g.7. Nu scufundați cablul, mufa și întregul dispozitiv în apă sau în orice alt lichid. Nu expuneți dispozitivul la condiții atmosferice (ploaie, soare etc.) și nu folosiți în condiții de umiditate ridicată (băi, case mobile umede).

8. Verificați periodic starea cablului de alimentare. În cazul în care cablul de alimentare este

deteriorat, acesta trebuie înlocuit de un atelier de reparații de specialitate pentru a evita pericolul.

9. Nu folosiți aparatul cu un cablu de alimentare deteriorat sau dacă a fost aruncat sau

deteriorat în alt mod sau dacă nu funcționează corect. Nu reparați singur dispozitivul, deoarece există riscul de electrocutare. Duceți dispozitivul deteriorat la un centru de service adecvat pentru verificare sau reparare. Toate reparațiile pot fi efectuate numai de către punctele de service autorizate. Reparațiile efectuate incorect pot cauza pericol grav pentru utilizator.

10. Așezați dispozitivul pe o suprafață rece, stabilă, departe de aparatele de bucătărie calde,

cum ar fi: aragaz electric, arzător de gaz etc.

11. Asigurați-vă că nimic nu blochează intrarea și ieșirea aerului dispozitivului

12. Folosiți dispozitivul numai pe o suprafață plană pentru a preveni scurgerea condensului

13. Pentru a oferi o protecție suplimentară, este recomandabil să instalați un dispozitiv de

curent rezidual (RCD) în circuitul electric cu un curent rezidual nominal care să nu depășească 30mA. Întrebați un electrician pentru asta.

14. Curățați regulat filtrul de aer. Frecvența curățării depinde de curățenia aerului.

15. După ce opriți mașina, așteptați cel puțin 5 minute înainte de a o porni din nou.

16. Nu folosiți dispozitivul în locuri însorite. Când dispozitivul se supraîncălzește, protecția de

supraîncălzire va porni dispozitivul.

17. Pentru a asigura o răcire eficientă, trebuie să existe o distanță de cel puțin 60 cm între

pereții laterali ai dispozitivului și peretele sau mobilierul sau perdelele.

18. Datorită performanței limitate a dispozitivului, dacă diferența dintre temperatura țintă și

temperatura ambiantă este prea mare, este posibil ca temperatura țintă să nu fie atinsă.

19. Pentru a reduce riscul de incendiu, electrocutare sau vătămare la utilizarea aparatului de

aer condiționat, respectați următoarele precauții de bază: a) Conectați-vă la o priză împământată cu 3 pini. b) Nu îndepărtați pronta de împământare. c) Nu folosiți adaptorul. d) Nu folosiți un prelungitor. e) Deconectați aparatul de aer condiționat înainte de întreținere. f) Folosiți două sau mai multe persoane pentru a muta și instala aerul conditionat.

20. Nu folosiți agenți care accelerează procesul de decongelare sau curățare, altele decât

cele recomandate de producător.

21. Dispozitivul trebuie depozitat într-o cameră fără surse de aprindere constantă, de

exemplu: foc deschis, aparate cu gaz sau încălzitoare electrice. Înainte de prima utilizare - (imaginea E) Conectați conectorii la conducta de evacuare a aerului după cum urmează:

1. Extindeți conducta de evacuare a aerului (10) prin extragerea celor două capete ale conductei.

542. Înșurubați conducta de evacuare a aerului (10) în conectorul conductei de evacuare a aerului (11).

3. Conectați conectorul conductei de evacuare a aerului (11) la dispozitiv.

1. Păstrați unitatea la cel puțin 1 metru distanță de TV sau radio pentru a evita interferențele electromagnetice.

2. Nu expuneți aparatul sub lumina directă a soarelui pentru a evita decolorarea culorii suprafeței.

3. Nu înclinați unitatea mai mult de 35 ° sau cu susul în jos în timpul transportului. Dacă dispozitivul a fost răsturnat în timpul transportului, puneți-l jos și așteptați 2-4 ore înainte de a-l porni.

4. Așezați unitatea pe o suprafață plană cu o înclinație mai mică de 5 °.

5. Unitatea funcționează mai eficient în anumite locații ale camerei, selectați cea mai bună locație:

- Lângă o fereastră, o ușă sau o fereastră franceză. - Mențineți distanța necesară de la ieșirea aerului de întoarcere la perete sau alte obstacole de cel puțin 60 cm. - Extindeți furtunul de aer pentru a vă asigura că celălalt capăt al furtunului de aer are liber între ușa ferestrei sau geamul francez sau orificiul de perete. - Ieșirea sau admisia de aer nu poate fi blocată de rețeaua de protecție sau de orice obstacol. Pentru a prelungi durata de viață a unității, scurgeți apa condensată din orificiile superioare (8) și inferioare (9) ale răcitorului înainte de a pune unitatea în depozit la sfârșitul sezonului. DESCRIEREA DISPOZITIVULUI (imaginile A și B)

7. Introducerea vaporizatorului 8. Gaura superioară de evacuare a răcitorului

9. Gaura de evacuare a răcitorului jos 10. Conductă de evacuare a aerului

11. Conectorul conductei de evacuare a aerului 12. Adaptor pentru evacuarea geamurilor

PANEL DE CONTROL (imaginea C) A. Buton de pornire ON / OFF B. Buton de viteză a ventilatorului C. Buton mod D. Buton Temporizare / Temperatură în sus E. Buton Cronometru / Temperatură în jos F. Lampa de viteză mică G. Lampa de mare viteză

I. Butonul Sleep J. Mod automat

K. Mod rece L. Mod de dezumidificare M. Modul ventilator N. Butonul Timer O. Buton de oscilare Telecomandă - poza D Telecomanda transmite semnale sistemului. Butonul "A" - aparatul va fi pornit atunci când este pornit sau va fi oprit atunci când este în funcțiune, dacă apăsați acest buton. Butonul "C" - apăsați-l pentru a selecta modul de operare: "J", "K", "L" sau "M". Butonul "B" - apăsați-l pentru a selecta succesiunea vitezei ventilatorului. Butonul "D" / "E" - apăsați pentru a regla temperatura camerei și cronometrul. Butonul "I" - apăsați pentru a seta sau anula modul de repaus. Butonul "N" - apăsați pentru a seta ora de oprire automată și de pornire automată. Butonul "O" - apăsați pentru a seta sau a anula modul de balansare a fanilor.

1. Porniți dispozitivul.

a) Conectați dispozitivul. b) Apăsați butonul "A", apoi dispozitivul sună o dată și porniți. c) Diodă LED afișează temperatura camerei și începe să funcționeze în modul automat.

2. Alegeți modul de operare

Apăsați butonul "C" pentru a selecta modul de operare dorit după secvență: Mod automat "J" -> Regim de răcire "K" -> Mod de uscare "L" -> Mod ventilator "M.”

3. Reglați temperatura

Temperatura poate fi setată într-un interval de 15 ° -31 ° C. Apăsați butonul „D” sau „E” pentru a crește sau a scădea temperatura cu 1 ° C, apăsând o dată. Panoul LED al dispozitivului arată temperatura țintă timp de 5 secunde, apoi afișează temperatura camerei.

4. Reglați viteza ventilatorului

55Apăsați butonul "B" pentru a selecta viteza dorită a ventilatorului, după secvență: Viteză mică "F" -> Viteză mare G

Când apăsați din nou butonul „A”, dispozitivul va suna „di” și nu va mai funcționa.

6. Apăsați acest buton „I” pentru a intra în modul de repaus al.. dispozitivului.

7. Apăsați acest buton "N" pentru a seta o oprire cronologică.

8. Apăsați acest buton "O" pentru a seta oscilația pivotantă în sus în jos.

Principiul de lucru al fiecărui mod: Modul AUTO "J": Odată selectată operația „J”, senzorul de temperatură interioară funcționează automat și selectează unul dintre modurile de operare de mai jos: - Când temperatura camerei ≥24 ℃, unitatea va selecta automat modul rece "Mod" K. sau - Când temperatura camerei ＜ 24 ℃, unitatea va selecta automat modul de viteză mare al ventilatorului „M”. Dezumidificați modul „L”:

1. Ventilatorul centrifugal în sus va funcționa cu viteză mică, iar viteza nu poate fi reglată.

2. Compresorul se va opri după funcționarea a 8 minute, apoi va rula din nou după 6 minute.

3. Dispozitivul adoptă un mod de dezumidificare constantă a temperaturii, iar reglarea temperaturii nu este

eficientă. AVERTIZARE: Când folosiți dispozitivul în condiții de umiditate diferită, orificiul de scurgere al răcitorului (9) trebuie să fie deschis în mod constant și să asigure o scurgere constantă a apei. Modul "K" COOL:

1. Când temperatura camerei este mai mare decât temperatura setată pe panoul de control, compresorul începe

2. Când temperatura camerei este mai mică decât temperatura setată pe panoul de control, oprirea compresorului

și ventilatorul superior funcționează la viteza inițială setată. Modul „M” al... fanului.

1. Ventilatorul centrifugal în sus funcționează cu viteza setată, iar compresorul nu funcționează.

2. Reglarea temperaturii nu este eficientă.

Funcționare cronometru "N":

1. Apăsați butonul „N” pentru a seta timpul de oprire automată în timp ce unitatea este în funcțiune.

2. Apăsați butonul „N” pentru a seta automat la timp cât unitatea este gata.

3. Timpul poate fi reglat în intervalul de la 1 oră la 24 de ore prin apăsarea butonului "D" （+） sau "E" （-）.

Modul de repaus „I” operație:

1. Modul de repaus funcționează atunci când unitatea se află în modul „K” de răcire.

2. Apăsați butonul "I" în modul rece "K", apoi unitatea va funcționa în modul de repaus, iar ventilatorul centrifugal

în sus se va transforma automat în viteză mică. Temperatura setată va crește cu 1 ℃ după o oră și va crește cu 2 ℃ după două ore. După șase ore, unitatea nu va mai funcționa. Funcționarea în modul „O” în mișcare: Când dispozitivul este pornit, apăsați butonul "O", pârghia verticală se va aprinde sau se va opri. Când este pornit, 56cel mai tare se poate balansa înainte și înapoi în maxim 60 de grade. Apăsați din nou butonul „O”, înăbușitorul va înceta. Înștiințare: Placa de control principală are funcția de memorie, când dispozitivul este gata de a rula, dar în stare de oprire, placa de control principală poate memora inițializarea modului de lucru. Când porniți unitatea, aceasta va funcționa la fel ca aceeași punere în funcțiune a modului de lucru ca data trecută, fără a fi nevoie să resetați din nou modul de lucru. (Această condiție nu este disponibilă când unitatea este în modul AUTO "J".) TELECOMANDA

1. Glisați capacul posterior pentru a deschide și scoateți filmul de izolare de pe baterii.

2. Introduceți bateriile în slot, trebuie să corespundă semnelor "+" și "-" de pe telecomandă.

3. Nu folosiți mult timp, scoateți bateriile.

4. Pentru a preveni poluarea mediului, scoateți bateriile utilizate și aruncați în mod corespunzător siguranța.

Pentru a acționa dispozitivul, vizați telecomanda (..) către receptorul de semnal. Telecomanda va acționa dispozitivul la o distanță de 5 metri atunci când indică receptorul de semnal al dispozitivului.

DISPOZITIVE DE PROTECTIE

Dispozitivul de protecție poate declanșa și opri aparatul în cazurile enumerate mai jos:

1. la modul de răcire: temperatura aerului din interior este peste 43 ° C (109 ° F)

Dacă dispozitivul funcționează în răcire „K” sau dezumidifică modul „L” cu ușa sau fereastra deschisă mult timp, când umiditatea relativă depășește 80%, ar putea scurge roua din priză. Dispozitivul de protecție va funcționa în următoarele cazuri:

1. Reporniți dispozitivul imediat după oprirea lucrului sau schimbarea modului selectat în timpul lucrului, trebuie să

2. Dacă dopul a fost scos, după repornirea dispozitivului va reveni la modul inițial, TIMER ON și TIMER OFF -

trebuie să fie din nou reglate. ATENȚIE: există reciclarea apei în condensare ascunsă în această unitate. Apa de condensare este parțial reciclată între condensator și placa de apă. Când nivelul apei crește la nivelul superior, întrerupătorul plutitor și indicatorul plin al apei (E4) se aprind pentru a aminti scurgerea apei. Vă rugăm să întrerupeți sursa de alimentare, mutați aparatul într-un loc adecvat, scoateți dopul de scurgere, scurgeți complet apa. După scurgere, reinstalați dopul, sau aparatul se poate scurge și vă va face camera umedă. Dacă aparatul este plasat într-o poziție care admite apa de scurgere, puteți, de asemenea, conecta gaura de scurgere la portul de scurgere pentru a scurge apa. Țeava de scurgere nu este adăugată în kit, ar trebui să fie: diametru interior 9mm, diametru exterior 12mm, material: PVC. Depanare

1) Probleme: nu funcționați.

Analiză: a) Poate că este declanșată declanșarea protectorului sau siguranța, vă rugăm să așteptați 3 minute și să începeți din nou, dispozitivul de protecție poate împiedica funcționarea dispozitivului. c) poate bateriile din telecomanda sunt epuizate. d) poate că fișa nu este corect conectată.

2) Probleme: funcționează doar pentru o perioadă scurtă de timp

Analiză: a) dacă temperatura setată este aproape de temperatura camerei, puteți scădea temperatura setată. b) poate că ieșirea de aer este blocată de obstacole. Luați obstacolul.

3) Probleme: funcționează, dar nu răcește

57Analiză: a) poate ușa sau fereastra sunt deschise. b) poate că la distanță apropiată există un alt aparat care lucrează la căldură precum încălzitorul sau lampa etc. c) filtrul de aer este murdar, vă rugăm să îl curățați. d) priza de aer sau admisia este blocată. f) temperatura setată este prea mare.

4) Probleme: Scurgeri de apă în timpul deplasării.

Analiză: a) scurgeți condensul înainte de a vă deplasa. b) pentru a evita scurgerile de apă, vă rugăm să localizați dispozitivul pe un teren plat.

5) Probleme: Nu funcționează și indicatorul complet de apă "E4"

Analiză: a) scoateți dopul de cauciuc pentru a scurge apa. b) dacă se află deseori în această stare, vă rugăm să contactați serviciul tehnic calificat. Depanare

6) Probleme: dispozitivul nu reușește să pornească.

Analiză: a) poate nu este conectat. Deci, conectați-l. b) poate daune pentru priză sau priză. Înlocuiți-l de către furnizorul de servicii. c) poate siguranță spartă. Înlocuiți siguranța în funcție de furnizorul de servicii (specificația: 3,15A / 250 VAC).

7) Probleme: dispozitivul se oprește automat.

Analiză: a) timpul de închidere sau temperatura setată. Reporniți-l sau așteptați comutarea automată.

8) Probleme: fără aer rece în modul COOL „K”.

Analiză: a) temperatura camerei este mai mică decât temperatura setată. Este un fenomen normal, mașina se va comuta automat în timp ce temperatura camerei este mai mare decât temperatura setată. b) Dispozitivul intră în protecție anti-îngheț. Dispozitivul va comuta automat după ce protecția anti-îngheț este încheiată.

9) Problemă: LED-ul afișează codul de eroare "E2"

Analiză: a) Senzorul de temperatură din cameră defectează sau deteriorează. Înlocuiți senzorul de temperatură al camerei de către furnizorul de servicii.

10) Problemă: LED-ul afișează codul de eroare "E3"

Analiză: a) senzorul conductei de ulei de evaporator eșuează sau este deteriorat. Înlocuiți senzorul conductei bobinei de evaporator de către furnizorul de servicii.

11) Problemă: LED-ul afișează codul de eroare "E4"

Analiză: a) avertizare plină cu apă. Scurgeți apa.

CURATENIE SI MENTENANTA

Întreținerea dispozitivului

1. Opriți dispozitivul mai întâi înainte de a vă deconecta de la sursa de alimentare.

2. Ștergeți cu o cârpă moale și uscată. Folosiți apă călduță sub 40C pentru a curăța dacă aparatul este foarte

3. Nu folosiți niciodată substanțe volatile, cum ar fi benzina sau pulberea de lustruit pentru a curăța dispozitivul.

Întreținerea filtrului de aer Este necesar să curățați filtrul de aer la fiecare 2 săptămâni dacă dispozitivul funcționează într-un mediu extrem de praf. Curățați după cum urmează:

1. Opriți dispozitivul mai întâi, împingeți filtrul de aer (poza F).

2. Curățați și reinstalați filtrul de aer.

3. Dacă murdăria este vizibilă, spălați-o cu o soluție de detergent în apă călduță. După curățare, uscați-l într-un loc

58umbrit și răcoros, apoi reinstalați-l. Întreținere după utilizare

1. Dacă dispozitivul nu va folosi mai mult timp, asigurați-vă că scoateți dopul de cauciuc al orificiului de scurgere al

răcitorului superior (8) și dopul de cauciuc în jos orificiul de scurgere al răcitorului (9) al orificiului de scurgere, pentru a scurge apa .

2. Mențineți aparatul în funcțiune cu ventilatorul doar o jumătate de zi în timpul unei zile însorite pentru a usca

aparatul în interior și a preveni să nu se mucească.

3. Opriți dispozitivul și scoateți mufa cablului de alimentare, apoi scoateți bateriile telecomenzii și depozitați

dispozitivul în mod corespunzător.

4. Curățați filtrul de aer și reinstalați-l.

5. Scoateți furtunurile de aer și depozitați-le în mod corespunzător și acoperiți gaura bine.

DATE TEHNICE: Capacitate de răcire la BTU: 9000 BTU / oră Capacitate de răcire în wați: 2600 Consumul de energie (răcire) W: 950 W Volum: <= 65dB Debit de aer: 380 m3 / h Clasa energetică: A Cronometru: 24 de ore Greutatea lichidului de răcire R290: max. 200 grame Din grija pentru mediul înconjurător. Ambalajele din carton vă rugăm să le transmiteţi şa centrele de maculatură. Sacii din polietilenă (PE) trebuie aruncate în recipientele pentru materialele plastice. Dispozitivul uzat trebuie transmis la punctul corespunzător de depozitare, deoarece componentele periculoase care se găsesc în dispozitiv pot fi foarte periculoase pentru mediul înconjurător. Dispozitivul electric trebuie transmis în aşa fel încât să se limiteze utilizarea lui repetată. Dacă în dispozitiv se găsesc baterii acestea trebuiesc scoase şi transmise către punctul de depozitare a acestora, separat. BOSANSKI

Atenție, risc de incendiu. NU străpungeți și nu ardeți. Rețineți că agentul frigorific nu poate conține miros. Cantitatea maximă de încărcare a agentului frigorific: 200g.8 godina i ove aktivnosti se izvode pod nadzorom.
