KÄYTTÖOHJE AD 7852 ADLER

Taimeri toiming "N":

Unerežiimi "I" toiming:

9) Häda: LED kuvab tõrkekoodi "E2"

Analüüs: a) toatemperatuuri andur ebaõnnestub või on kahjustatud. Asendage toatemperatuuriandur teenusepakkuja poolt.

10) Häda: LED kuvab tõrkekoodi "E3"

Analüüs: a) aurusti õlitoru andur ebaõnnestub või on kahjustatud. Asendage teenusepakkuja poolt aurustusspiraali toruandur.

11) Häda: LED kuvab tõrkekoodi "E4"

1. Lue käyttöohjeet ja noudata niiden ohjeita ennen laitteen käyttöä. Valmistaja ei ole

vastuussa vahingoista, jotka aiheutuvat laitteen käyttötarkoituksen vastaisesta käytöstä tai virheellisestä käytöstä.

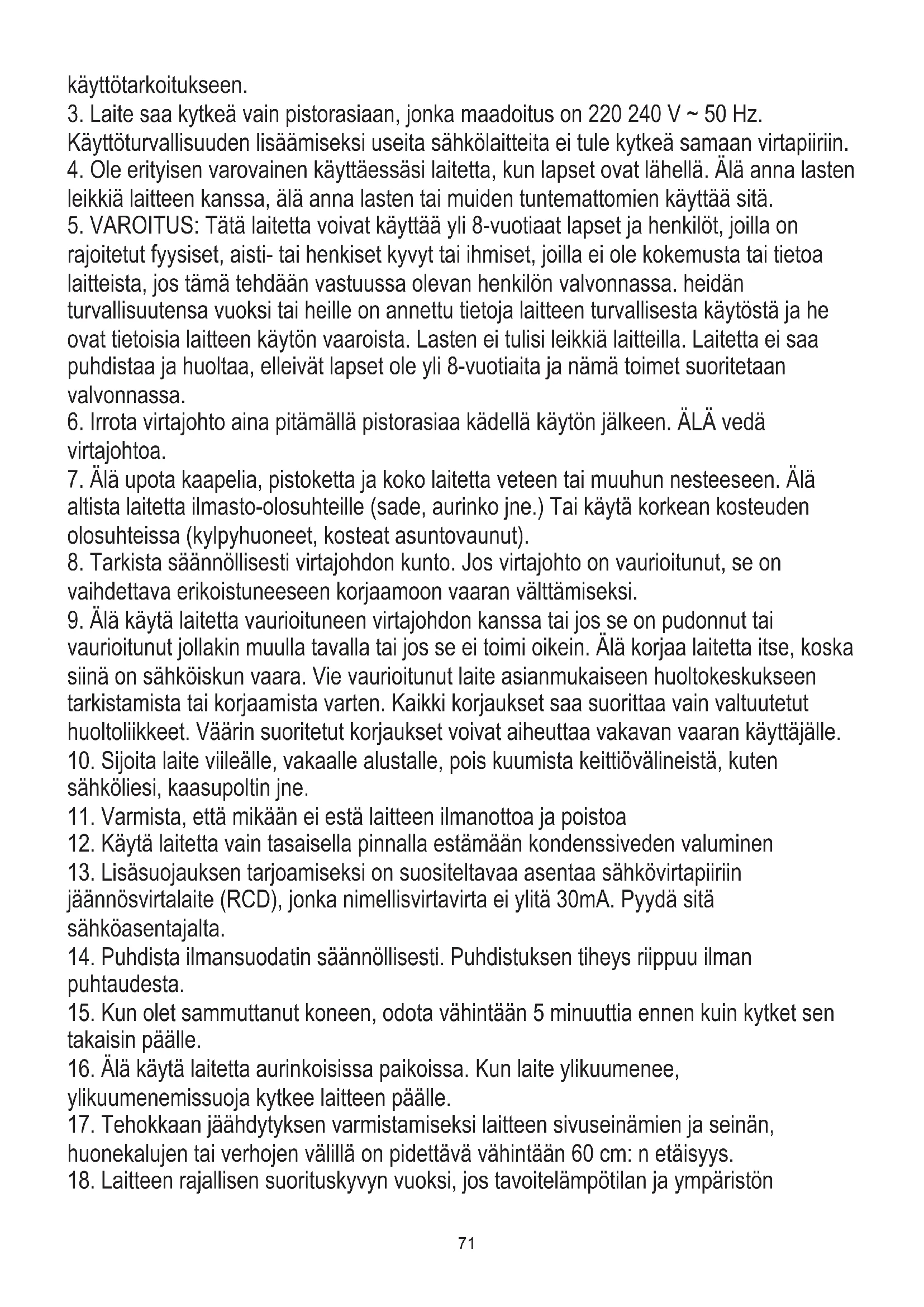

2. Laite on tarkoitettu vain kotikäyttöön. Älä käytä muihin tarkoituksiin, jotka eivät ole sen71

käyttötarkoitukseen.

3. Laite saa kytkeä vain pistorasiaan, jonka maadoitus on 220 240 V ~ 50 Hz.

Käyttöturvallisuuden lisäämiseksi useita sähkölaitteita ei tule kytkeä samaan virtapiiriin.

4. Ole erityisen varovainen käyttäessäsi laitetta, kun lapset ovat lähellä. Älä anna lasten

leikkiä laitteen kanssa, älä anna lasten tai muiden tuntemattomien käyttää sitä.

5. VAROITUS: Tätä laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt, joilla on

rajoitetut fyysiset, aisti- tai henkiset kyvyt tai ihmiset, joilla ei ole kokemusta tai tietoa laitteista, jos tämä tehdään vastuussa olevan henkilön valvonnassa. heidän turvallisuutensa vuoksi tai heille on annettu tietoja laitteen turvallisesta käytöstä ja he ovat tietoisia laitteen käytön vaaroista. Lasten ei tulisi leikkiä laitteilla. Laitetta ei saa puhdistaa ja huoltaa, elleivät lapset ole yli 8-vuotiaita ja nämä toimet suoritetaan valvonnassa.

6. Irrota virtajohto aina pitämällä pistorasiaa kädellä käytön jälkeen. ÄLÄ vedä

7. Älä upota kaapelia, pistoketta ja koko laitetta veteen tai muuhun nesteeseen. Älä

altista laitetta ilmasto-olosuhteille (sade, aurinko jne.) Tai käytä korkean kosteuden olosuhteissa (kylpyhuoneet, kosteat asuntovaunut).

8. Tarkista säännöllisesti virtajohdon kunto. Jos virtajohto on vaurioitunut, se on

vaihdettava erikoistuneeseen korjaamoon vaaran välttämiseksi.

9. Älä käytä laitetta vaurioituneen virtajohdon kanssa tai jos se on pudonnut tai

vaurioitunut jollakin muulla tavalla tai jos se ei toimi oikein. Älä korjaa laitetta itse, koska siinä on sähköiskun vaara. Vie vaurioitunut laite asianmukaiseen huoltokeskukseen tarkistamista tai korjaamista varten. Kaikki korjaukset saa suorittaa vain valtuutetut huoltoliikkeet. Väärin suoritetut korjaukset voivat aiheuttaa vakavan vaaran käyttäjälle.

10. Sijoita laite viileälle, vakaalle alustalle, pois kuumista keittiövälineistä, kuten

sähköliesi, kaasupoltin jne.

11. Varmista, että mikään ei estä laitteen ilmanottoa ja poistoa

12. Käytä laitetta vain tasaisella pinnalla estämään kondenssiveden valuminen

13. Lisäsuojauksen tarjoamiseksi on suositeltavaa asentaa sähkövirtapiiriin

jäännösvirtalaite (RCD), jonka nimellisvirtavirta ei ylitä 30mA. Pyydä sitä sähköasentajalta.

14. Puhdista ilmansuodatin säännöllisesti. Puhdistuksen tiheys riippuu ilman

15. Kun olet sammuttanut koneen, odota vähintään 5 minuuttia ennen kuin kytket sen

16. Älä käytä laitetta aurinkoisissa paikoissa. Kun laite ylikuumenee,

ylikuumenemissuoja kytkee laitteen päälle.

17. Tehokkaan jäähdytyksen varmistamiseksi laitteen sivuseinämien ja seinän,

huonekalujen tai verhojen välillä on pidettävä vähintään 60 cm: n etäisyys.

18. Laitteen rajallisen suorituskyvyn vuoksi, jos tavoitelämpötilan ja ympäristön72

lämpötilan välinen ero on liian suuri, tavoitelämpötilaa ei ehkä saavuteta.

19. Tulipalo-, sähköisku- tai loukkaantumisriskin vähentämiseksi ilmastointilaitetta

käytettäessä noudata seuraavia perusvarotoimia: a) Kytke maadoitettuun pistorasiaan 3 tapilla. b) Älä poista maadoituskärkiä. c) Älä käytä sovitinta. d) Älä käytä jatkojohtoa. e) Irrota ilmastointilaite ennen huoltoa. f) Siirrä ja asenna ilmastointilaite kahdella tai useammalla henkilöllä.

20. Älä käytä muita kuin valmistajan suosittelemia aineita, jotka nopeuttavat sulatus- tai

21. Laitetta tulisi varastoida huoneessa, jossa ei ole jatkuvasti toimivia sytytyslähteitä,

esimerkiksi: avotuli, kaasulaitteet tai sähkölämmittimet. ENNEN KÄYTTÖÄ - (kuva E) Liitä liittimet ilmanpoistokanavaan seuraavasti:

1. Pidennä ilmanpoistokanavaa (10) vetämällä kanavan kaksi päätä ulos.

2. Ruuvaa ilmanpoistokanava (10) ilmanpoistokanavan (11) liittimeen.

3. Liitä ilmanpoistokanavan (11) liitin laitteeseen.

HUOMAUTUKSET: 1.Pidä laite vähintään 1 metrin päässä televisiosta tai radiosta sähkömagneettisten häiriöiden välttämiseksi. 2.Älä altista laitetta suoralle auringonvalolle, jotta pinnan väri ei haalistu. 3.Älä kallista laitetta yli 35 ° tai ylösalaisin kuljetuksen aikana. Jos laite on käännetty ympäri kuljetuksen aikana, aseta se oikein ja odota 2–4 tuntia ennen sen käynnistämistä. 4.Sijoita laite tasaiselle pinnalle, jonka kaltevuus on alle 5 °. 5.laite toimii tehokkaammin tietyissä huonekohteissa, valitse paras sijainti: - Ikkunan, oven tai ranskalaisen ikkunan vieressä. - Pidä vaadittu etäisyys paluuilman ulostulosta seinään tai muihin esteisiin vähintään 60 cm. - Pidennä ilmaletkua varmistaaksesi, että ilmaletkun toisessa päässä on tilaa ikkunaluukun tai ranskalaisen ikkunan tai seinäreiän väliin. - Ilman ulostuloa tai imua ei voi estää suojaverkolla tai millään esteellä. Laitteen käyttöiän pidentämiseksi tyhjennä kondenssivesi jäähdyttimen ylä- (8) ja alemmasta (9) tyhjennysaukosta ennen kuin asetat laitteen varastoon kauden lopussa. LAITTEEN KUVAUS (kuvat A ja B)

1. Ohjauspaneeli 2. Kylmän ilman ulostulo

3. Signaalivastaanotin 4. Kaukosäädin

5. Kuljetuskahva 6. Poistoputki

7. Höyrystimen tuloaukko 8. Tyhjennystulppa

9. Huoneen lämpötilanäyttö 10. Ilmanpoistokanava

11. Ilmanpoistokanavan liitin 12. Ikkunan poistoadapteri

OHJAUSPANEELI (kuva C) A. Virtapainike ON/OFF B. Puhaltimen nopeuspainike C. Tila -painike D. Ajastin / lämpötilan lisäyspainike E. Ajastin / Lämpötilan alennuspainike F. Pienen nopeuden merkkivalo G. Nopean merkkivalo I. Lepotila / Lapsilukko J. Automaattitilan lamppu K. Viileän tilan lamppu L. Kuivatilan lamppu M. Puhallintilan lamppu N. Ajastinpainike O. Värähtelypainike P. Huonelämpötilan ylin näyttö R. Virran merkkivalo73 KAUKOSÄÄDIN - kuva D Kaukosäädin lähettää signaaleja järjestelmään. Painike "A" - laite käynnistyy, kun se saa virtaa, tai pysähtyy, kun se on toiminnassa, jos painat tätä painiketta. Painike "C" - paina sitä valitaksesi toimintatilan: "J", "K", "L" tai "M". Painike "B" - paina sitä valitaksesi puhaltimen nopeuden peräkkäin. Painike "D" / "E" - paina säätääksesi huonelämpötilaa ja ajastinta. Painike "I" - paina asettaaksesi tai peruuttaaksesi lepotilan. Lapsilukko ei ole käytettävissä kaukosäätimellä. Painike "N" - paina asettaaksesi automaattisen sammutuksen ja automaattisen käynnistyksen ajan. Painike "O" - paina tai aseta säleikköjen kääntötila tai peruuta se.

OHJAUSPANEELIN KÄYTTÖ

a) Liitä laite. b) Paina "A" -painiketta, laite piippaa kerran ja kytkeytyy päälle. c) LED -näytöt (9 ja P) osoittavat huonelämpötilan ja alkavat toimia automaattitilassa. 2.Valitse käyttötapa Paina "C" -painiketta valitaksesi haluamasi toimintatavan järjestyksessä: Automaattinen tila "J" -> Jäähdytystila "K" -> Kuivaustila "L" -> Puhallintila "M.”

Lämpötila voidaan asettaa alueelle 15-31 ° C. Paina “D” tai “E” -painiketta nostaaksesi tai laskeaksesi lämpötilaa 1 ° C painamalla kerran. Laitteen LED -paneeli näyttää tavoitelämpötilan 5 sekunnin ajan ja näyttää sitten huonelämpötilan.

4. Säädä tuulettimen nopeutta

Paina painiketta "B" valitaksesi haluamasi tuulettimen nopeusnäytöt järjestyksessä: Pieni nopeus "F" -> Suuri nopeus G

Kun painat "A" -painiketta uudelleen, laite soi "di" ja lakkaa toimimasta. 6. Siirry laitteen lepotilaan painamalla tätä painiketta "I" tai kytke lapsilukko päälle painamalla painiketta muutaman sekunnin ajan.

7. Paina tätä painiketta "N" asettaaksesi ajastetun sammutuksen.

8. Paina tätä painiketta "O" asettaaksesi ilmavipuheilahduksen vasemmalle ja oikealle.

Kunkin tilan toimintaperiaate: AUTO "J" -tila: Kun toimintatila "J" on valittu, sisälämpötila -anturi toimii automaattisesti ja valitsee jonkin seuraavista toimintatiloista:

• Kun huonelämpötila on ≥24 ° C, laite valitsee automaattisesti jäähdytystilan "K". tai *Kun huonelämpötila on ＜ 24 ° C, laite valitsee automaattisesti suuren puhallinnopeuden tilan "M. ..". Kun automaattitila "J" on valittu, sisäilman lämpötila -anturi toimii automaattisesti, se valitsee toimintatilan puhaltimen "M" tai "K" jäähdytystilan välillä halutun huonelämpötilan pitämiseksi. Kuiva "L" -tila (huoneen ilmankuivaus):

1. Ylös -keskipakopuhaltin toimii pienellä nopeudella, eikä nopeutta voi säätää.

2. Kompressori pysähtyy 8 minuutin käytön jälkeen ja sitten uudelleen 6 minuutin kuluttua.

3. Laite ottaa vakiolämpötilan kosteudenpoistotilan, eikä lämpötilan säätö ole tehokasta.

VAROITUS: Kun laitetta käytetään vaihtelevassa kosteudessa, tyhjennystulpan (8) tulee olla jatkuvasti auki ja varmistaa veden jatkuva tyhjennys. Voit asentaa pakkaukseen sisältyvän putken kaataaksesi vettä ulkoiseen säiliöön tai viemäriin. COOL "K" -tila:

1. Kun huonelämpötila on korkeampi kuin ohjauspaneelissa asetettu lämpötila, kompressori käynnistyy.

2. Kun huonelämpötila on alempi kuin ohjauspaneelissa asetettu lämpötila, kompressorin pysäytin ja ylempi tuuletin toimivat alkuperäisellä asetetulla nopeudella. Tuuletin "M." -tila.74

1. Ylöspuhallin toimii asetetulla nopeudella eikä kompressori käy. .

2. Lämpötilan säätö ei ole tehokasta.

Ajastintoiminto "N":

1. Paina “N” -painiketta asettaaksesi automaattisen sammutusajan laitteen ollessa käynnissä.

2. Aseta automaattinen käynnistymisaika painamalla ”N” -painiketta laitteen ollessa valmis.

3. Aikaa voidaan säätää 1 tunnin-24 tunnin sisällä painamalla painiketta "D" （+） tai "E" （-）.

Lepotilan "I" toiminta:

1. Lepotila toimii, kun laite on jäähdytyksen "K" -tilassa.

2. Paina painiketta "I" jäähdytystilassa "K", jolloin laite toimii lepotilassa ja ylöspäin suuntautuva keskipakopuhaltin kytkeytyy automaattisesti pienelle nopeudelle. Asetettu lämpötila nousee 1 ℃ yhden tunnin kuluttua ja 2 ℃ kahden tunnin kuluttua. Kuuden tunnin kuluttua laite lakkaa toimimasta. Kytke lapsilukko päälle painamalla painiketta “I” jatkuvasti muutaman sekunnin ajan, jolloin kaikki ohjauspaneelin painikkeet poistetaan käytöstä. Kytke lapsilukko pois päältä painamalla painiketta "I" muutaman sekunnin ajan. Käännä "O" -tilan toiminta: Kun laite on päällä, paina painiketta "O", säleikkö syttyy tai sammuu. Kun se on päällä, säleikkö voi kääntyä vasemmalle ja oikealle puolelle 60 asteen sisällä. Paina painiketta "O" uudelleen, säleikkö lakkaa heilahtamasta. Ilmoitus: Pääohjauskortissa on muistitoiminto, kun laite on käyttövalmis, mutta pysäytystilassa, pääkortti voi muistaa työtilan alustamisen. Kun kytket laitteen päälle, se toimii samalla tavalla kuin viimeksi, eikä sitä tarvitse nollata uudelleen. (Tämä ehto ei ole käytettävissä, kun laite on AUTO -tilassa "J".) KAUKOSÄÄDIN

1. Liu'uta takakansi auki ja irrota paristojen eristekalvo.

2. Aseta paristot aukkoon, niiden on vastattava kauko-ohjaimen "+"-ja "-" -merkkejä.

3. Poista paristot, jos et käytä niitä pitkään aikaan.

4. Ympäristön pilaantumisen estämiseksi poista käytetyt paristot ja hävitä ne asianmukaisesti.

Käytä laitetta ohjaamalla kaukosäädin (4) signaalivastaanotinta kohti. Kaukosäädin käyttää laitetta 5 metrin etäisyydellä, kun se osoittaa laitteen signaalivastaanotinta. SUOJAUSLAITTEET Suojalaite voi laueta ja pysäyttää laitteen alla luetelluissa tapauksissa:

1. jäähdytystilassa: sisäilman lämpötila on yli 43 ° C (109 ° F)

2. jäähdytystilassa: huonelämpötila on alle 15 ° C (59 ° F)

3. ilmankuivaustilassa: huonelämpötila on alle 15 ° C (59 ° F).

Jos laite toimii jäähdytys "K" - tai "L" -tilassa oven ja ikkunan ollessa auki pitkään, kun suhteellinen kosteus on yli 80%, pistorasiasta voi tippua kastetta. Suojalaite toimii seuraavissa tapauksissa:

1. Odota 3 minuuttia, kun käynnistät laitteen uudelleen heti työn lopettamisen tai valitun tilan muuttamisen aikana.

2. Jos pistoke on irrotettu, laite palaa uudelleenkäynnistyksen jälkeen alkuperäiseen tilaan, AJASTIN PÄÄLLE ja AJASTIN POIS - on asetettava uudelleen. HUOMAUTUS: laitteeseen on piilotettu kondenssiveden kierrätys. Kondenssivesi kierrätetään osittain lauhduttimen ja vesilevyn välillä. Kun vedenpinta nousee ylemmälle tasolle, kellukytkin ja veden täyttymisen merkkivalo (E4) syttyvät muistuttamaan tyhjennettävää vettä. Katkaise virta, siirrä laite sopivaan paikkaan, poista tyhjennystulppa ja tyhjennä vesi kokonaan. Tyhjennyksen jälkeen asenna pistoke uudelleen, tai laite voi vuotaa ja kastaa huoneesi. Jos laite on sijoitettu asentoon, jossa on poistovettä, voit myös liittää tyhjennysreiän tyhjennysporttiin veden tyhjentämiseksi. Tyhjennysputki lisätään sarjaan, se on: sisähalkaisija 9mm, ulkohalkaisija 12mm, materiaali: PVC. Ongelmien karttoittaminen

1) Ongelma: Älä toimi.

Analyysi: a) Ehkä suojalaukaisu tai sulake on palanut, odota 3 minuuttia ja aloita uudelleen, suojalaite voi estää laitteen toimimasta. c) Kaukosäätimen paristot voivat olla tyhjät. d) pistoke ei ehkä ole kunnolla kiinni.75

2) Ongelma: toimii vain lyhyen aikaa

Analyysi: a) Jos asetettu lämpötila on lähellä huonelämpötilaa, voit alentaa asetettua lämpötilaa. b) ehkä ilmanpoisto on tukossa. Ota este pois.

3) Ongelma: Toimii, mutta ei jäähdytä

Analyysi: a) ehkä ovi tai ikkuna ovat auki. b) ehkä lähietäisyydellä on toinen laite, joka lämmittää, kuten lämmitin tai lamppu jne. c) ilmansuodatin on likainen, puhdista se. d) ilman ulostulo tai imu on tukossa. e) asetettu lämpötila on liian korkea.

4) Ongelma: Vesivuoto liikkumisen aikana.

Analyysi: a) tyhjennä lauhde ennen siirtämistä. b) Sijoita laite tasaiselle alustalle välttääksesi vesivuotoja.

5) Ongelma: Älä työskentele ja vesi täynnä "E4"

Analyysi: a) Vedä kumitulppa ulos veden tyhjentämiseksi. b) jos se on usein tässä tilassa, ota yhteyttä pätevään tekniseen huoltoon.

6) Ongelma: Laite ei käynnisty.

Analyysi: a) ei ehkä ole kytketty. Joten, kytke se. b) pistoke tai pistorasia voi vaurioitua. Korvaa palveluntarjoaja. c) sulake rikki. Vaihda sulake palveluntarjoajan toimesta (erittely: 3,15A/250VAC).

7) Ongelma: Laite pysähtyy automaattisesti.

Analyysi: a) sammutus tai asetettu lämpötila saavutettu. Käynnistä se uudelleen tai odota automaattista vaihtoa.

8) Ongelma: ei kylmää ilmaa COOL "K" -tilassa.

Analyysi: a) huonelämpötila on alempi kuin asetettu lämpötila. Se on normaali ilmiö, kone kytkeytyy automaattisesti päälle, kun huonelämpötila on korkeampi kuin asetettu lämpötila. b) Laite on suojattu jäätymiseltä. Laite kytkeytyy automaattisesti päälle, kun jäätymissuoja on päättynyt.

9) Ongelma: LED näyttää vikakoodin "E2"

Analyysi: a) huonelämpötila -anturi vioittuu tai vaurioituu. Vaihda huonelämpötila -anturi palveluntarjoajan toimesta.

10) Ongelma: LED näyttää vikakoodin "E3"

Analyysi: a) höyrystimen öljyputken anturi epäonnistuu tai on vaurioitunut. Vaihda höyrystinpatterin putkianturi palveluntarjoajan toimesta.

11) Ongelma: LED näyttää vikakoodin "E4"

Analyysi: a) varoitus vedestä. Tyhjennä vesi.

1. Sammuta laite ensin, ennen kuin irrotat sen virtalähteestä.

2. Pyyhi pehmeällä ja kuivalla liinalla. Puhdista haalealla vedellä alle 40 ° C, jos laite on erittäin likainen.

3. Älä koskaan käytä laitteen puhdistamiseen haihtuvia aineita, kuten bensiiniä tai kiillotusjauhetta.

Ilmansuodattimen huolto Ilmansuodatin on puhdistettava 2 viikon välein, jos laite toimii erittäin pölyisessä ympäristössä. Puhdista seuraavasti:

1. Pysäytä laite ensin, työnnä ilmansuodatin ylös (kuva F).

2. Puhdista ja asenna ilmansuodatin uudelleen.

3. Jos lika on näkyvää, pese se pesuaineliuoksella haaleassa vedessä. Kuivaa se puhdistuksen jälkeen varjostetussa ja viileässä paikassa ja asenna se sitten takaisin. Huolto käytön jälkeen

1. Jos laitetta ei käytetä pitkään aikaan, vedä tyhjennysaukon kuminen tyhjennystulppa (8) ulos veden tyhjentämiseksi.

2. Anna laitteen käydä tuulettimella vain puoli päivää aurinkoisen päivän aikana, jotta laite kuivuu sisältä ja estää homehtumisen.

3. Pysäytä laite ja vedä virtajohdon pistoke irti, poista sitten kaukosäätimen paristot ja säilytä laite oikein.

4. Puhdista ilmansuodatin ja asenna se takaisin.

5. Irrota ilmaletkut ja säilytä ne oikein ja peitä reikä tiiviisti.76

Suojellaksesi ympräristöäsi: hävitä pahvilaatikot ja muovipussit ja kierrätä ne niille tarkoitetuissa jäteastioissa. Käytetyt koneet tulee toimittaa niihin erioistuneisiin keräyspisteisiin ympäristölle vaarallisten aineiden takia. Älä hävitä laitteita sekajätteessä. Varo, tulipalon vaara. ÄLÄ lävistä tai polta. Huomaa, että kylmäaine ei saa sisältää hajua. Kylmäaineen enimmäismäärä: 135 g. TEKNISET TIEDOT: Jäähdytysteho BTU: 7000 BTU / tunti Jäähdytysteho watteina: 2000 Energiankulutus (jäähdytys) W: 750 W Tilavuus: <= 65dB Ilmavirta: 250 m3 / h Energialuokka: A Ajastin: 24 tuntia R290 jäähdytysnesteen paino: max. 135 grammaa
