HASZNÁLATI ÚTMUTATÓ AD 7852 ADLER

(HU) felhasználói kézikönyv - 65 (BS) upute za rad - 59

(RO) Instructiunea de deservire - 53 (CZ) návod k obsluze - 99

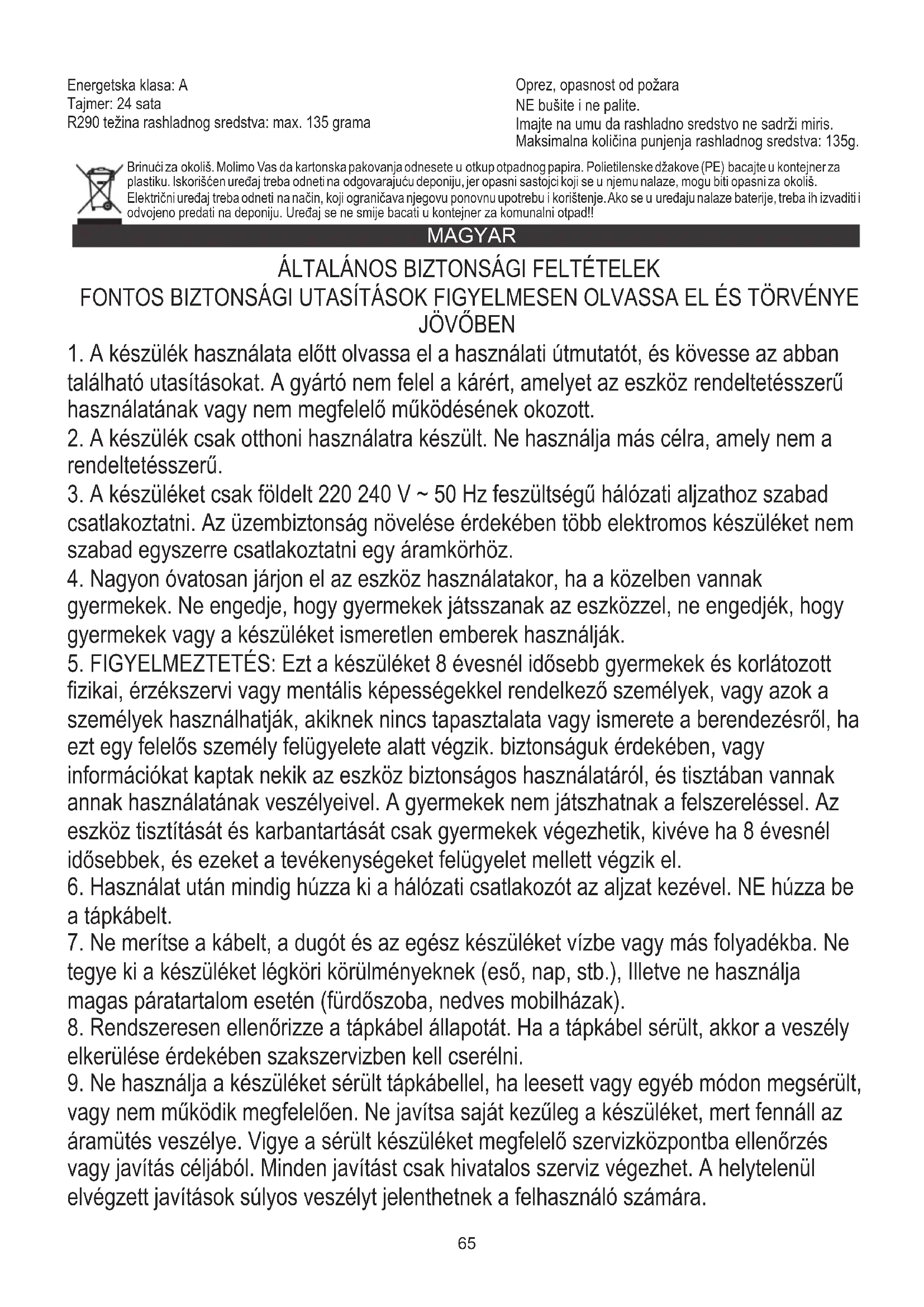

1. A készülék használata előtt olvassa el a használati útmutatót, és kövesse az abban található utasításokat. A gyártó nem felel a kárért, amelyet az eszköz rendeltetésszerű használatának vagy nem megfelelő működésének okozott.
2. A készülék csak otthoni használatra készült. Ne használja más célra, amely nem a rendeltetésszerű.
3. A készüléket csak földelt 220 240 V \~ 50 Hz feszültségű hálózati aljzathoz szabad csatlakoztatni. Az üzembiztonság növelése érdekében több elektromos készüléket nem szabad egyszerre csatlakoztatni egy áramkörhöz.
4. Nagyon óvatosan járjon el az eszköz használatakor, ha a közelben vannak gyermekek. Ne engedje, hogy gyermekek játsszanak az eszközzel, ne engedjék, hogy gyermekek vagy a készüléket ismeretlen emberek használják.
5. FIGYELMEZTETÉS: Ezt a készüléket 8 évesnél idősebb gyermekek és korlátozott fizikai, érzékszervi vagy mentális képességekkel rendelkező személyek, vagy azok a személyek használhatják, akiknek nincs tapasztalata vagy ismerete a berendezésről, ha ezt egy felelős személy felügyelete alatt végzik. biztonságuk érdekében, vagy információkat kaptak nekik az eszköz biztonságos használatáról, és tisztában vannak annak használatának veszélyeivel. A gyermekek nem játszhatnak a felszereléssel. Az eszköz tisztítását és karbantartását csak gyermekek végezhetik, kivéve ha 8 évesnél idősebbek, és ezeket a tevékenységeket felügyelet mellett végzik el.
6. Használat után mindig húzza ki a hálózati csatlakozót az aljzat kezével. NE húzza be a tápkábelt.
7. Ne merítse a kábelt, a dugót és az egész készüléket vízbe vagy más folyadékba. Ne tegye ki a készüléket légköri körülményeknek (eső, nap, stb.), Illetve ne használja magas páratartalom esetén (fürdőszoba, nedves mobilházak).
8. Rendszeresen ellenőrizze a tápkábel állapotát. Ha a tápkábel sérült, akkor a veszély elkerülése érdekében szakszervizben kell cserélni.

9. Ne használja a készüléket sérült tápkábellel, ha leesett vagy egyéb módon megsérült, vagy nem működik megfelelően. Ne javítsa saját kezűleg a készüléket, mert fennáll az áramütés veszélye. Vigye a sérült készüléket megfelelő szervizközpontba ellenőrzés vagy javítás céljából. Minden javítást csak hivatalos szerviz végezhet. A helytelenül elvégzett javítások súlyos veszélyt jelenthetnek a felhasználó számára.

10. Helyezze a készüléket hűvös, stabil felületre, távol a forró konyhai készülékektől, például: elektromos tűzhely, gázégő stb.

11. Ellenőrizze, hogy semmi nem akadályozza-e a készülék levegő be- és kimenetet
12. A készüléket csak sík felületen használja, hogy megakadályozza a kondenzvíz kiömlését
13. A kiegészítő védelem érdekében tanácsos az áramkörbe beépíteni olyan maradékáram-eszközt (RCD), amelynek névleges maradékáram nem haladja meg a 30 mA-t. Kérdezzen egy villanyszerelőtöl.
14. Rendszeresen tisztítsa meg a légszűrőt. A tisztítás gyakorisága a levegő tisztaságától függ.
15. A gép kikapcsolása után várjon legalább 5 percet, mielőtt újra bekapcsolja.
16. Ne használja a készüléket napos helyeken. Amikor a készülék túlmeleged, a túlmelegedés elleni védelem bekapcsol.
17. A hatékony hűtés érdekében legalább 60 cm távolságot kell tartani a készülék oldalfalai és a fal, a bútor vagy a függöny között.
18. Az eszköz korlátozott teljesítménye miatt, ha a célhőmérséklet és a környezeti hőmérséklet közötti különbség túl nagy, előfordulhat, hogy a célhőmérsékletet nem érik el.
19. A légkondicionáló használatakor a tűz, áramütés vagy sérülés kockázatának csökkentése érdekében tartsa be a következő alapvető óvintézkedéseket:
    a) Csatlakoztasson egy földelt aljzathoz 3 érintkezővel.
    b) Ne vegye le a földelő karot.
    c) Ne használja az adaptert.
    d) Ne használjon hosszabbítót.
    e) Szervizelés előtt húzza ki a légkondicionálót.
    f) Használjon két vagy több embert a légkondicionáló mozgatásához és felszereléséhez.
20. A leolvasztás vagy tisztítás felgyorsítását célzó szereket csak a gyártó által ajánlott módon használjon.
21. Az eszközt olyan helyiségben kell tárolni, ahol nem működnek állandóan működő gyújtóforrások, például: nyílt tűz, gázkészülékek vagy elektromos fűtőberendezések.

ELSŐ HASZNÁLAT ELŐTT - (E kép)

Csatlakoztassa a csatlakozókat a légkivezető csöhöz az alábbiak szerint:

1. Húzza ki a légkivezető csatornát (10) a csatorna két végének kihúzásával.

2. Csavarja be a légkivezető csatornát (10) a légkivezető csatorna (11) csatlakozójába.

3. Csatlakoztassa a légkivezető csatorna (11) csatlakozóját a készülékhez.

4. Húzza ki a légkivezető csatornát (10) a csatorna két végének kihúzásával.

5. Csavarja be a légkivezető csatornát (10) a légkivezető csatorna (11) csatlakozójába.
6. Csatlakoztassa a légkivezető csatorna (11) csatlakozóját a készülékhez.

MEGJEGYZÉSEK:

1. Az elektromágneses interferencia elkerülése érdekében tartsa a készüléket legalább 1 méterre a TV -töl vagy rádiótól.
2. Ne tegye ki a készüléket közvetlen napsugárzásnak, hogy elkerülje a felület színének elhalványulását.
3. Szállítás közben ne döntse meg az egységet 35 °-nál nagyobb mértékben vagy fejjel lefelé. Ha a készüléket megfordították szállítás közben, tegye le megfelelően, és várjon 2-4 órát, mielőtt elindítja.
4. Helyezze a készüléket sík felületre, 5 °-nál kisebb döléssel.
5. A készülék hatékonyabban működik bizonyos helyiségekben, válassza ki a legjobb helyet:
6. Ablak, ajtó vagy franciaablak mellett.
7. Tartsa a szükséges távolságot a visszatérő levegő kimenetétől a falig vagy más akadályokig legalább 60 cm -re.

- Húzza ki a légtömlőt annak biztosítása érdekében, hogy a légtömlő másik végén legyen szabad hely az ablak ajtaja, vagy a franciaablak, vagy a fallyuk között.

- A levegő kiömlönyílását vagy beszívását nem akadályozhatja védőrács vagy bármilyen akadály.

A készülék élettartamának meghosszabbítása érdekében a szezon végén a tárolóba helyezés előtt engedje le a kondenzvizet a felső (8) és az alsó (9) hűtőleeresztő nyílásokból.

A KÉSZÜLÉK LEÍRÁSA (A és B kép)

1. Vezérlöpult 2. Hideg levegő kimenet

2. Jelfogó 4. Távirányító

3. Szállítási fogantyú 6. Kipufogócsatorna

4. Párologtató bemenet 8. Leeresztő dugó

5. Elülső szobahömérséklet kijelző 10. Levegő elszívó csatorna

6. A levegő elszívó csatorna csatlakozója 12. Ablak elszívó adapter

VEZÉRLÖPANEL (C kép)

A. Bekapcsoló gomb BE/KI B. Ventilátor sebesség gomb

C. Üzemmód gomb D. Időzítő / Hőmérséklet -növelő gomb

E. Időzítő / Hőmérséklet csökkentő gomb F. Kis sebességű lámpa

G. Nagy sebességű lámpa I. Alvó mód / Gyermekzár gomb

J. Automata üzemmód lámpa K. Hűvös üzemmódú lámpa

L. Száraz üzemmódú lámpa M. Ventilátor üzemmódú lámpa

N. Időzítő gomb O. Oszcillációs gomb

P. Felső szobahömérséklet kijelző R. Teljesítménylámpa

TÁVIRÁNYÍTÓ - D kép

A távirányító jeleket továbbít a rendszerhez.

"A" gomb - a készülék akkor indul el, amikor feszültség alatt van, vagy leáll, amikor üzemel, ha megnyomja ezt a gombot.

"C" gomb - nyomja meg, hogy kiválassza az üzemmódot: "J", "K", "L" vagy "M".

"B" gomb - nyomja meg a ventilátor sebességének kiválasztásához.

"D" / "E" gomb - nyomja meg a szobahömérséklet és az időzítő beállításához.

"I" gomb - nyomja meg az alvó üzemmód beállításához vagy törléséhez. A gyermekzár funkció nem érhető el a távirányítón keresztül.

"N" gomb - nyomja meg az automatikus kikapcsolás és az automatikus bekapcsolás idejének beállításához.

"O" gomb - nyomja meg a lamellák lengési módjának beállításához vagy törléséhez.

A VEZÉRLÖPANEL MÜKÖDÉSE

AUTOMATIC / COOL / DRY / FAN

1. Kapcsolja be a készüléket.

a) Csatlakoztassa a készüléket.

b) Nyomja meg az "A" gombot, majd a készülék egyszer sípol és bekapcsol.

c) A LED -kijelzők (9 és P) a helyiség hőmérsékletét mutatják, és automatikus üzemmódban kezdenek dolgozni.

2. Válassza ki az üzemmódot

Nyomja meg a "C" gombot a kívánt üzemmód kiválasztásához sorrendben:

"J" automatikus üzemmód -> "K" hűtési mód -> "L" szárítási mód -> "M" ventilátor üzemmód

3. Állítsa be a hömérsékletet

A hőmérséklet 15-31 °C között állítható be. Nyomja meg a „D” vagy „E” gombot a hőmérséklet 1 °C -kal történő növeléséhez vagy csökkentéséhez az egyszeri megnyomással. A készülék LED -panelje 5 másodpercig mutatja a célhőmérsékletet, majd megjeleníti a helyiség hőmérsékletét.

4. Állítsa be a ventilátor sebességét

Nyomja meg a "B" gombot a kívánt ventilátor sebesség kijelzéséhez sorrendben:

Kis sebesség "F" -> Nagy sebesség G

5. Teljesítmény

Ha ismét megnyomja az "A" gombot, a készülék "di" hangjelzést ad és leáll.

1. Nyomja meg ezt az "I" gombot a készülék alvó üzemmódjába való belépéshez, vagy tartsa lenyomva néhány másodpercig a gombot a gyermekzár funkció bekapcsolásához.

2. Nyomja meg ezt az "N" gombot az időzített leállítás beállításához.

3. Nyomja meg ezt az "O" gombot a bal és jobb irányú légingadozás beállításához.

Minden üzemmód működési elve:

AUTO "J" mód:

A "J" üzemmód kiválasztása után a beltéri hőmérséklet -érzékelő automatikusan működik, és az alábbi üzemmódok közül választ: * Ha a szobahőmérséklet ≥24 ° C, a készülék automatikusan a "K" hűtési módot választja.

vagy

*Ha a szobahömérséklet < 24 ° C, a készülék automatikusan a nagy ventilátor sebességű "M. .." módot választja. Miután kiválasztotta az automatikus „J” üzemmódot, a beltéri hőmérséklet -érzékelő automatikusan működik, és kiválasztja az üzemmódot a ventilátor „M” vagy „K” hűtési üzemmódja között, hogy megtartsa a kívánt szobahömérsékletet.

Száraz "L" mód (helyiség levegő párátlanítása):

1. A felfelé centrifugális ventilátor alacsony fordulatszámon működik, és a fordulatszám nem állítható.
2. A kompresszor 8 perc működés után leáll, majd 6 perc múlva újra működik.
3. A készülék állandó hőmérsékletű párátlanítási módot alkalmaz, és a hőmérséklet beállítása nem hatékony.

FIGYELEM:

Ha a készüléket változó páratartalmú körülmények között üzemelteti, a leeresztő csavarnak (8) folyamatosan nyitva kell lennie, és biztosítania kell a víz állandó elvezetését. Felszerelheti a készletben található csövet, hogy vizet öntsön egy külső tartályba vagy lefolyóba.

HÜTÉS "K" mód:

1. Ha a helyiség hömérséklete magasabb, mint a vezérlőpulton beállított hömérséklet, a kompresszor elkezd működni.
2. Ha a helyiség hőmérséklete alacsonyabb, mint a vezérlőpulton beállított hőmérséklet, a kompresszor leállítása és a felső ventilátor az eredeti beállított sebességgel működik.

Ventilátor "M." mód.

1. A felfelé centrifugális ventilátor a beállított fordulatszámon működik, a kompresszor pedig nem.
2. A hömérséklet beállítása nem hatékony.

"N" időzítő művelet:

1. Nyomja meg az „N” gombot az automatikus kikapcsolási idő beállításához a készülék működése közben.
2. Nyomja meg az „N” gombot az automatikus bekapcsolási idő beállításához, amíg a készülék készen áll.
3. Az időt 1 órától 24 óráig lehet beállítani a "D" (+) vagy az "E" (-) gomb megnyomásával.

Alvó üzemmód "l" művelete:

1. Az alvó üzemmód akkor működik, amikor a készülék hűtési "K" üzemmódban van.
2. Nyomja meg az "I" gombot "K" hűvös üzemmódban, ekkor a készülék alvó üzemmódban működik, és a felfelé centrifugális ventilátor automatikusan alacsony sebességre kapcsol. A beállított hőmérséklet 1 óra múlva 1 °C -kal, két óra múlva 2 °C -kal nő. Hat óra elteltével a készülék leáll.
   Nyomja meg folyamatosan az „I” gombot néhány másodpercig, hogy bekapcsolja a gyermekzár funkciót, majd a kezelőpanelen lévő összes gomb kikapcsol. A gyermekzár funkció kikapcsolásához nyomja meg néhány másodpercig az „I” gombot.

Swing "O" üzemmód:

Amikor a készülék be van kapcsolva, nyomja meg az "O" gombot, a zsalu be- vagy kikapcsol. Ha be van kapcsolva, a zsalu balra és jobbra tud fordulni 60 fokon belül. Nyomja meg ismét az "O" gombot, a zsalu leáll.

Értesítés:

A fő vezérlőpanel rendelkezik memória funkcióval, ha a készülék készen áll a működésre, de leállított állapotban, a fő vezérlőpanel memorizálni tudja a munkamód inicializálását. Amikor bekapcsolja a készüléket, ugyanaz a működési mód érvényesül, mint az előző alkalommal, nem kell újra visszaállítani a munkamódot. (Ez a feltétel nem áll rendelkezésre, ha a készülék "J" AUTO üzemmódban van.)

TÁVIRÁNYÍTÓ

1. Csúsztassa a hátsó fedelet az akkumulátorok szigetelőfóliájának kinyitásához és levételéhez.
2. Helyezze az elemeket a nyílásba, meg kell felelniük a távirányító "+" és "-" jelének.
3. Hosszú ideig nem használja, vegye ki az elemeket.
4. A környezetszennyezés megelőzése érdekében vegye ki a használt elemeket, és gondoskodjon a megfelelő és megfelelő

hulladékkezelésröl.

A készülék működtetéséhez irányítsa a távirányítót (4) a jelvevőre. A távirányító 5 méteres távolságban fogja működtetni a készüléket, amikor az eszköz jelvevőjére mutat.

VÉDŐSZEREK

A védőberendezés az alábbi esetekben feloldhatja és leállíthatja a készüléket:

1. hütési módban: a beltéri levegő hömérséklete meghaladja a 43 °C -ot (109 °F)

2. hütési üzemmódban: a szobahömérséklet 15 °C (59 °F) alatt van

3. párátlanítási módban: a szobahőmérséklet 15 °C (59 °F) alatt van.

Ha a készülék hűtő „K” vagy száraz „L” üzemmódban működik nyitott ajtó vagy ablak mellett, ha a relatív páratartalom meghaladja a 80%-ot, akkor a harmat lecsöpöghet a kimenetről.

A védőberendezés a következő esetekben működik:

1. Ha a munka abbahagyása vagy a kiválasztott üzemmód megváltoztatása után azonnal újraindítja a készüléket, várjon 3 percet.

2. Ha a csatlakozódugót kihúzta, akkor az újraindítás után a készülék visszatér az eredeti üzemmódba, és újra be kell állítani a TIMER ON és TIMER OFF funkciót.

MEGJEGYZÉS: a készülékben rejtett kondenzvíz -visszavezetés van. A kondenzvizet részben újrahasznosítják a kondenzátor és a vízlemez között. Amikor a vízszint a felső szintre emelkedik, az úszókapcsoló és a víztöltés jelzőfény (E4) kigyullad, emlékeztetve a leeresztő vízre. Kérjük, szakítsa meg az áramellátást, helyezze át a készüléket megfelelő helyre, húzza ki a leeresztő dugót, teljesen engedje le a vizet. A leeresztés után helyezze vissza a dugót, különben a készülék szivároghat és nedvesítheti a szobát.

Ha a készüléket leeresztő vizet engedő helyzetbe helyezi, akkor is csatlakoztathatja a leeresztőnyílást a leeresztőnyíláshoz a víz elvezetéséhez. A leeresztő csövet a készlethez adják hozzá: belső átmérő 9 mm, külső átmérő 12 mm, anyaga: PVC.

Hibaelhárítás

1) Hiba: Ne dolgozzon.

Elemzés:

a) lehet, hogy a védőkapcsoló kiold vagy a biztosíték kiégett, várjon 3 percet, és indítsa újra, a védőeszköz megakadályozhatja az eszköz működését.

c) lehet, hogy lemerültek az elemek a távirányítóban.

d) lehet, hogy a dugó nincs megfelelően bedugva.

2) Hiba: csak rövid ideig működik

Elemzés:

a) ha a beállított hőmérséklet közel van a szobahőmérséklethez, csökkentheti a beállított hőmérsékletet.

b) lehet, hogy a levegő kimenetét akadály akadályozza. Vegye el az akadályt.

3) Hiba: Müködik, de nem hül

Elemzés:

a) talán az ajtó vagy az ablak nyitva van.

b) talán a közelben van egy másik készülék, amely hőmelegítő, például fűtőberendezés vagy lámpa stb.

c) a levegőszűrő piszkos, tisztítsa meg.

d) a levegő kivezetése vagy beömlése el van zárva.

e) a beállított hömérséklet túl magas.

4) Hiba: Vízszivárgás mozgatás közben.

Elemzés:

a) mozgassa le a kondenzvizet mozgatás előtt.

b) a vízszivárgás elkerülése érdekében helyezze a készüléket sík talajra.

5) Hiba: Ne dolgozzon, és a víz megtelt, "E4"

Elemzés:

a) húzza ki a gumidugót a víz elvezetéséhez.

b) ha gyakran ilyen állapotban van, vegye fel a kapcsolatot a képzett szerviztechnikával.

6) Hiba: A készülék nem indul el.

Elemzés:

a) talán nincs bedugva. Tehát csatlakoztassa.

b) esetleg a dugó vagy a konnektor sérült. Cserélje ki a szolgáltatótól.

c) a biztosíték elromlott. Cserélje ki a biztosítékot szolgáltatónál (specifikáció: 3,15A/250VAC).

7) Hiba: A készülék automatikusan leáll.

Elemzés:

a) az időzítés leállítása vagy a beállított hömérséklet elérése. Indítsa újra, vagy várja meg az automatikus kapcsolást.

8) Hiba: nincs hideg levegő a COOL "K" üzemmódban.

Elemzés:

a) a szoba hömérséklete alacsonyabb, mint a beállított hömérséklet. Ez normális jelenség, a gép automatikusan kapcsol, amíg a helyiség hömérséklete magasabb, mint a beállított hömérséklet.
b) A készülék fagyvédelembe lép. A készülék automatikusan átkapcsol, miután a fagyvédelem véget ért.
9) Hiba: A LED megjeleníti az "E2" hibakódot

Elemzés:

a) a szobahömérséklet -érzékelő meghibásodik vagy megsérül. Cserélje ki a szobahömérséklet -érzékelőt a szolgáltatónál.
10) Hiba: A LED megjeleníti az "E3" hibakódot

Elemzés:

a) az elpárologtató olajcső érzékelője meghibásodik vagy megsérül. Cserélje ki az elpárologtató tekercs csőérzékelőjét a szolgáltatónál.

11) Hiba: A LED megjeleníti az "E4" hibakódot
Elemzés:
a) vízzel teli figyelmeztetés. Engedje le a vizet.

TISZTÍTÁS ÉS KARBANTARTÁS

A készülék karbantartása

1. Kapcsolja ki a készüléket, mielőtt lekapcsolja az áramellátást.
2. Törölje le puha és száraz ruhával. Ha a készülék nagyon piszkos, 40 ° C alatti langyos vizet használjon.
3. Soha ne használjon illékony anyagokat, például benzint vagy polírozóport a készülék tisztításához.

Légszűrő karbantartás

Szükséges 2 hetente tisztítani a légszűrőt, ha a készülék rendkívül poros környezetben működik. Tisztítsa meg az alábbiak szerint:

1. Először állítsa le a készüléket, nyomja felfelé a levegőszűrőt (F kép).
2. Tisztítsa meg és helyezze vissza a levegőszűrőt.
3. Ha a piszok feltűnő, mossa le langyos vízben lévő mosószer oldattal. Tisztítás után szárítsa meg árnyékos és hűvös helyen, majd helyezze vissza.

Karbantartás használat után

1. Ha a készüléket hosszabb ideig nem használja, mindenképpen húzza ki a leeresztőnyílás gumi leeresztő dugóját (8) a víz leeresztéséhez.
2. Hagyja a készüléket ventilátorral csak egy fél napig, napsütéses napon, hogy a készülék belsejében megszáradjon, és megakadályozza a penészedést.
3. Állítsa le a készüléket, és húzza ki a tápkábel dugóját, majd vegye ki a távirányító element, és tárolja megfelelően.
4. Tisztítsa meg és szerelje vissza a levegőszűrőt.
5. Távolítsa el a légtömlőket, és tárolja megfelelően, és szorosan zárja le a lyu

MÜSZAKI ADATOK:

Hűtési teljesítmény BTU -nál: 7000 BTU / óra

Hütöteljesítmény wattban: 2000

Energiafogyasztás (hűtés) W: 750 W

Térfogat: <= 65dB

Légáram: 250 m3 / h

Energiaosztály: A

Időzítő: 24 óra

R290 hütöfolyadék súlya: max. 135 gramm

u

Vigyázat, tüzveszély.

NE átszúrja vagy égesse.

Vegye figyelembe, hogy a hütőközeg nem tartalmazhat szagokat.

A hütöközeg maximális töltöttsége: 135 g..

A környezet védelme érdekében kérjük külön karton dobozok és műanyag zsákokat és dobja őket a megfelelő hulladék közé. Használt készüléket kell eljuttatni a kijelölt gyűjtőhelyekre miatt veszélyes elemek alkatrészeket, amelyek hatással lehetnek a környezetre. Ne dobja a készüléket a közös szemétkosárba.

SUOMI

YLEISET TURVALLISUUSOLOSUHTEET

TÄRKEITÄ TURVAOHJEITA LUE HUOLELLISESTI JA SÄILYTÄ TULEVAISUUTTA

ELSŐ HASZNÁLAT ELŐTT - (E kép)

Csatlakoztassa a csatlakozókat a légkivezető csőhöz az alábbiak szerint:

1. Húzza ki a légkivezető csatornát (10) a csatorna két végének kihúzásával.
2. Csavarja be a légkivezető csatornát (10) a légkivezető csatorna (11) csatlakozójába.
3. Csatlakoztassa a légkivezető csatorna (11) csatlakozóját a készülékhez.

MEGJEGYZÉSEK:

1. Az elektromágneses interferencia elkerülése érdekében tartsa a készüléket legalább 1 méterre a TV -től vagy rádiótól.
2. Ne tegye ki a készüléket közvetlen napsugárzásnak, hogy elkerülje a felület színének elhalványulását.
3. Szállítás közben ne döntse meg az egységet 35 °-nál nagyobb mértékben vagy fejjel lefelé. Ha a készüléket megfordították szállítás közben, tegye le megfelelően, és várjon 2-4 órát, mielőtt elindítja.
4. Helyezze a készüléket sík felületre, 5 °-nál kisebb döléssel.
5. A készülék hatékonyabban működik bizonyos helyiségekben, válassza ki a legjobb helyet:

- Ablak, ajtó vagy franciaablak mellett.

- Tartsa a szükséges távolságot a visszatérő levegő kimenetétől a falig vagy más akadályokig legalább 60 cm -re.

- Húzza ki a légtömlőt annak biztosítása érdekében, hogy a légtömlő másik végén legyen szabad hely az ablak ajtaja, vagy a franciaablak, vagy a fallyuk között.

- A levegő kiömlönyílását vagy beszívását nem akadályozhatja védőrács vagy bármilyen akadály.

A készülék élettartamának meghosszabbítása érdekében a szezon végén a tárolóba helyezés előtt engedje le a kondenzvizet a felső (8) és az alsó (9) hűtőleeresztő nyílásokból.

A KÉSZÜLÉK LEÍRÁSA (A és B kép)

1. Vezérlöpult 2. Hideg levegő kimenet
2. Jelfogó 4. Távirányító
3. Szállítási fogantyú 6. Kipufogócsatorna
4. Párologtató bemenet 8. Leeresztő dugó
5. Elülső szobahömérséklet kijelző 10. Levegő elszívó csatorna
6. A levegő elszívó csatorna csatlakozója 12. Ablak elszívó adapter

VEZÉRLÖPANEL (C kép)

A. Bekapcsoló gomb BE/KI B. Ventilátor sebesség gomb
C. Üzemmód gomb D. Időzítő / Hőmérséklet -növelő gomb
E. Időzítő / Hőmérséklet csökkentő gomb F. Kis sebességű lámpa
G. Nagy sebességű lámpa I. Alvó mód / Gyermekzár gomb
J. Automata üzemmód lámpa K. Hűvös üzemmódú lámpa
L. Száraz üzemmódú lámpa M. Ventilátor üzemmódú lámpa
N. Időzítő gomb O. Oszcillációs gomb
P. Felső szobahőmérséklet kijelző R. Teljesítménylámpa

TÁVIRÁNYÍTÓ - D kép

A távirányító jeleket továbbít a rendszerhez.

"A" gomb - a készülék akkor indul el, amikor feszültség alatt van, vagy leáll, amikor üzemel, ha megnyomja ezt a gombot.

"C" gomb - nyomja meg, hogy kiválassza az üzemmódot: "J", "K", "L" vagy "M".

"B" gomb - nyomja meg a ventilátor sebességének kiválasztásához.

"D" / "E" gomb - nyomja meg a szobahömérséklet és az időzítő beállításához.

"I" gomb - nyomja meg az alvó üzemmód beállításához vagy törléséhez. A gyermekzár funkció nem érhető el a távirányítón keresztül.

"N" gomb - nyomja meg az automatikus kikapcsolás és az automatikus bekapcsolás idejének beállításához.

"O" gomb - nyomja meg a lamellák lengési módjának beállításához vagy törléséhez.

A VEZÉRLÖPANEL MÜKÖDÉSE

AUTOMATIC / COOL / DRY / FAN

1. Kapcsolja be a készüléket.

a) Csatlakoztassa a készüléket.

b) Nyomja meg az "A" gombot, majd a készülék egyszer sípol és bekapcsol.

c) A LED -kijelzők (9 és P) a helyiség hőmérsékletét mutatják, és automatikus üzemmódban kezdenek dolgozni.

1. Válassza ki az üzemmódot

Nyomja meg a "C" gombot a kívánt üzemmód kiválasztásához sorrendben:

"J" automatikus üzemmód -> "K" hütési mód -> "L" szárítási mód -> "M" ventilátor üzemmód

1. Állítsa be a hömérsékletet

A hőmérséklet 15-31 °C között állítható be. Nyomja meg a „D” vagy „E” gombot a hőmérséklet 1 °C -kal történő növeléséhez vagy csökkentéséhez az egyszeri megnyomással. A készülék LED -panelje 5 másodpercig mutatja a célhőmérsékletet, majd megjeleníti a helyiség hőmérsékletét.

1. Állítsa be a ventilátor sebességét

Nyomja meg a "B" gombot a kívánt ventilátor sebesség kijelzéséhez sorrendben:

Kis sebesség "F" -> Nagy sebesség G

1. Teljesítmény

Ha ismét megnyomja az "A" gombot, a készülék "di" hangjelzést ad és leáll.

1. Nyomja meg ezt az "I" gombot a készülék alvó üzemmódjába való belépéshez, vagy tartsa lenyomva néhány másodpercig a gombot a gyermekzár funkció bekapcsolásához.

2. Nyomja meg ezt az "N" gombot az időzített leállítás beállításához.

3. Nyomja meg ezt az "O" gombot a bal és jobb irányú légingadozás beállításához.

Minden üzemmód működési elve:

AUTO "J" mód:

A "J" üzemmód kiválasztása után a beltéri hőmérséklet -érzékelő automatikusan működik, és az alábbi üzemmódok közül választ:

* Ha a szobahömérséklet ≥24 °C, a készülék automatikusan a "K" hűtési módot választja.

vagy

*Ha a szobahömérséklet < 24 °C, a készülék automatikusan a nagy ventilátor sebességű "M. .." módot választja.

11) Fejl: LED viser fejlkode "E4"

Analyse:
